Bộ ốp bảo vệ đầu nối cho JK-BMS (phụ kiện 3D hữu ích)

Phụ kiện ốp bảo vệ đầu nối cho JK-BMS

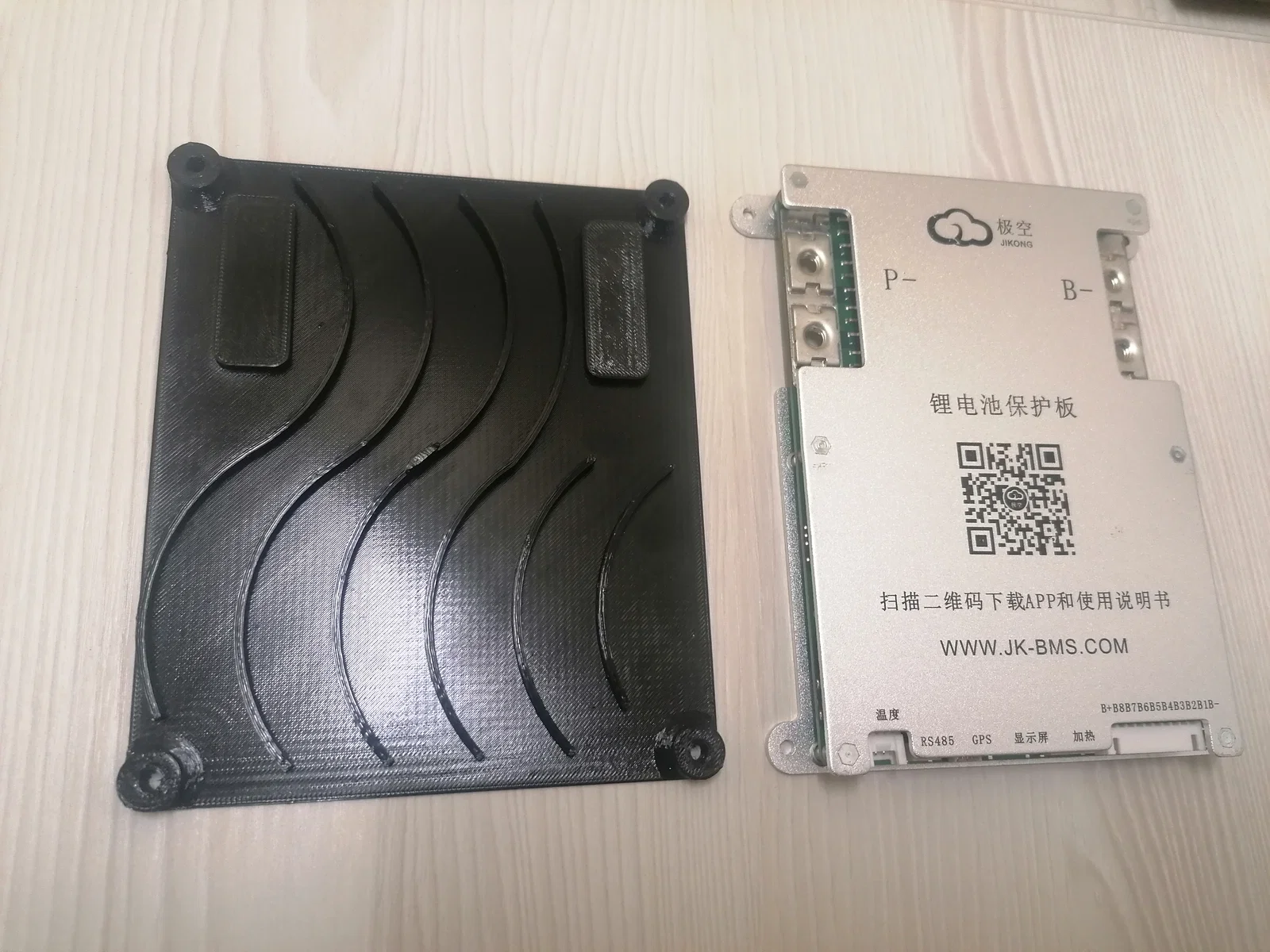

Đây là mẫu ốp (còn gọi là bộ phận giới hạn hay ốp chặn) được thiết kế chuyên dụng cho các loại bảng mạch bảo vệ pin (BMS) của thương hiệu JK-BMS. Với môi trường hoạt động của các hệ thống pin lưu trữ năng lượng mặt trời hoặc pin xe điện, các đầu nối cực âm (B-) rất dễ bị va chạm hoặc tiếp xúc ngoài ý muốn, gây nguy hiểm. Chi tiết 3D này ra đời để giải quyết vấn đề đó bằng cách tạo ra một lớp bảo vệ cứng cáp, bao quanh khu vực đầu nối giúp cách ly và cố định các mối nối điện một cách an toàn nhất.

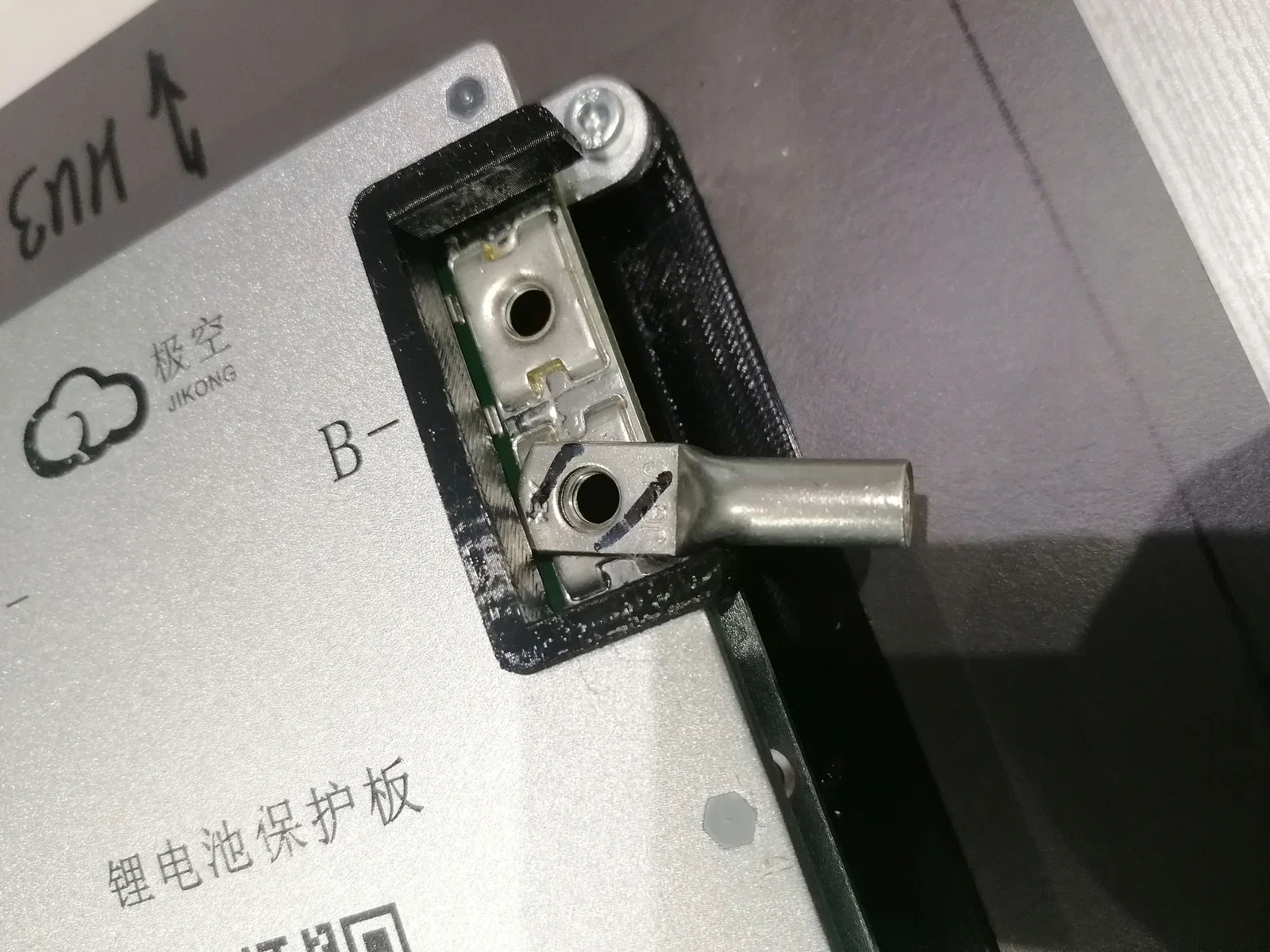

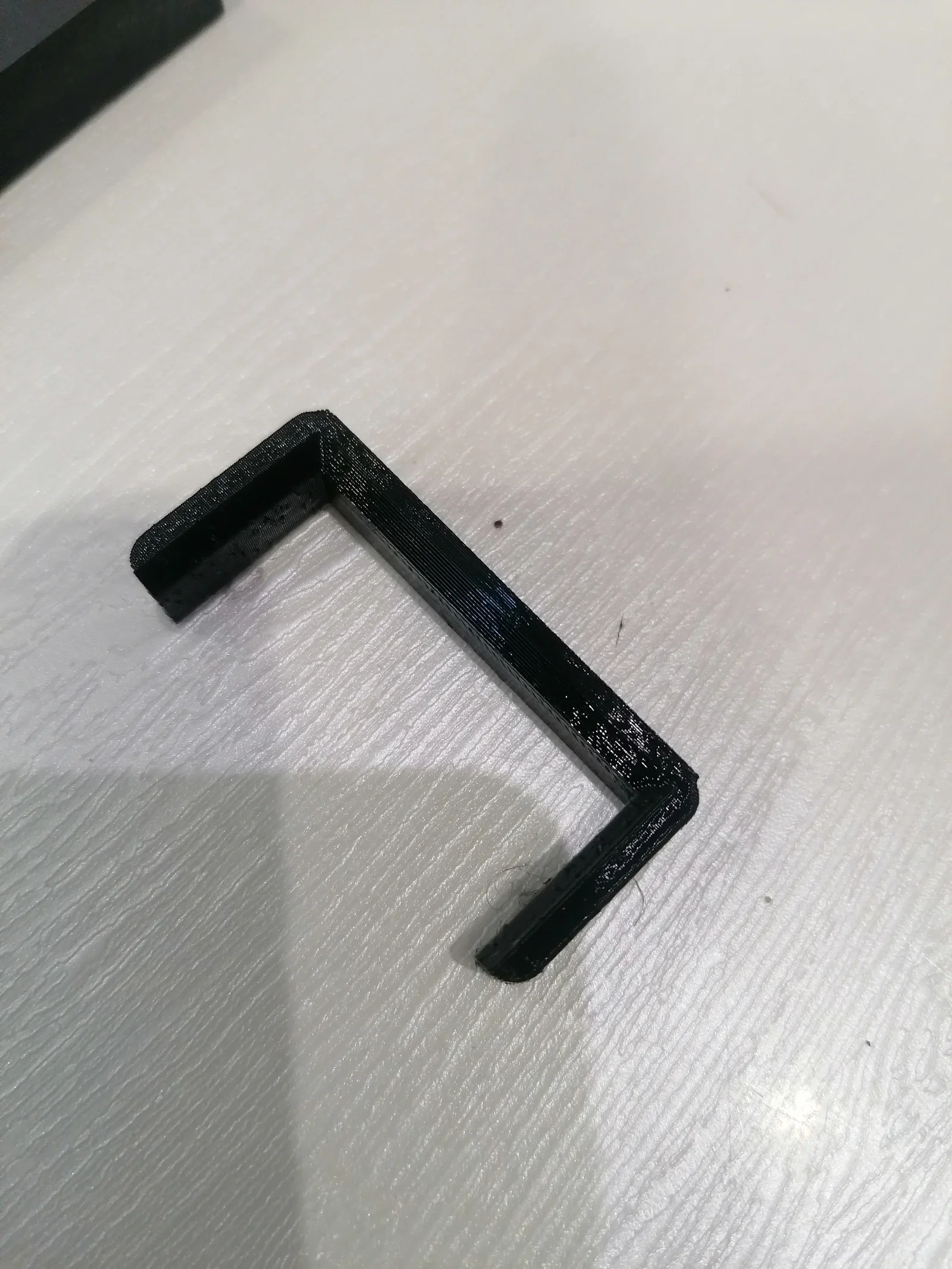

Thiết kế của mẫu ốp này rất tối giản nhưng cực kỳ hiệu quả, nó ôm sát vào phần cạnh của board mạch JK-BMS mà không làm cản trở việc kết nối dây dẫn. Nhờ hình dáng chữ U được tính toán kỹ lưỡng, bạn có thể dễ dàng lắp đặt chi tiết này vào vị trí đầu nối B- chỉ trong vài giây. Đây là giải pháp in 3D giá rẻ nhưng lại mang đến giá trị bảo vệ thiết bị cao, giúp giảm thiểu rủi ro chập cháy hoặc hư hỏng linh kiện do va chạm vật lý không đáng có trong quá trình sử dụng hệ thống pin của bạn.

Để đạt hiệu quả sử dụng cao nhất, bạn nên lưu ý một số điểm sau khi in 3D mẫu này:

• Vật liệu in: Khuyến khích sử dụng nhựa PETG hoặc ABS để đảm bảo khả năng chịu nhiệt và độ bền cơ học tốt hơn so với PLA, vì khu vực bảng mạch BMS có thể tỏa nhiệt trong quá trình sạc xả.
• Độ dày thành (Wall thickness): Nên để từ 3-4 lớp (perimeters) để đảm bảo độ cứng chắc, chống va đập tốt hơn cho phần gờ bảo vệ.
• Độ phủ (Infill): Nên chọn mức 30-40% với dạng cấu trúc lưới (grid) hoặc gyroid để tối ưu độ vững chãi.
• Layer height: Bạn có thể chọn 0.2mm hoặc 0.24mm để tiết kiệm thời gian in mà vẫn giữ được độ chính xác của các khớp nối.
• Lưu ý lắp đặt: Kiểm tra kỹ xem phần ốp có bị cấn vào các linh kiện nhỏ trên mạch hay không trước khi bắt vít chặt để tránh làm hỏng PCB.

Nhìn chung, đây là một món phụ kiện "nhỏ mà có võ", cực kỳ hữu ích cho những ai đang tự lắp đặt hệ thống pin sử dụng các dòng mạch JK-BMS. Chỉ cần bỏ ra một chút thời gian in ấn, bạn sẽ yên tâm hơn rất nhiều khi hệ thống điện của mình được bảo vệ kỹ lưỡng từ những chi tiết nhỏ nhất.
