Hệ thống Exhaust 100mm cho Qidi Q1 Pro

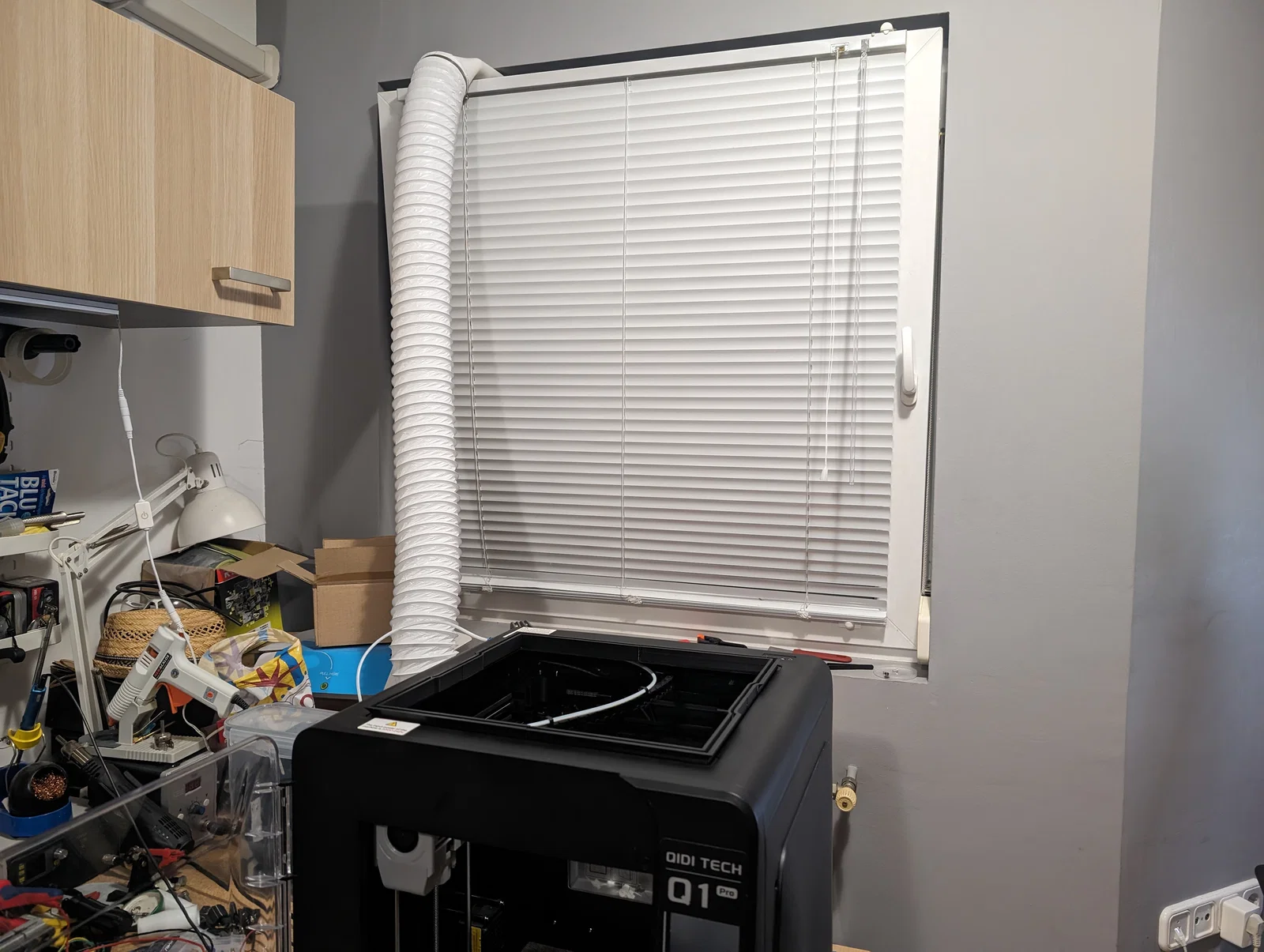

Mình làm hệ thống exhaust này cho đúng với setup máy in/cửa sổ nhà mình, nhưng chia sẻ lên đây phòng khi ai cần kiểu tương tự.

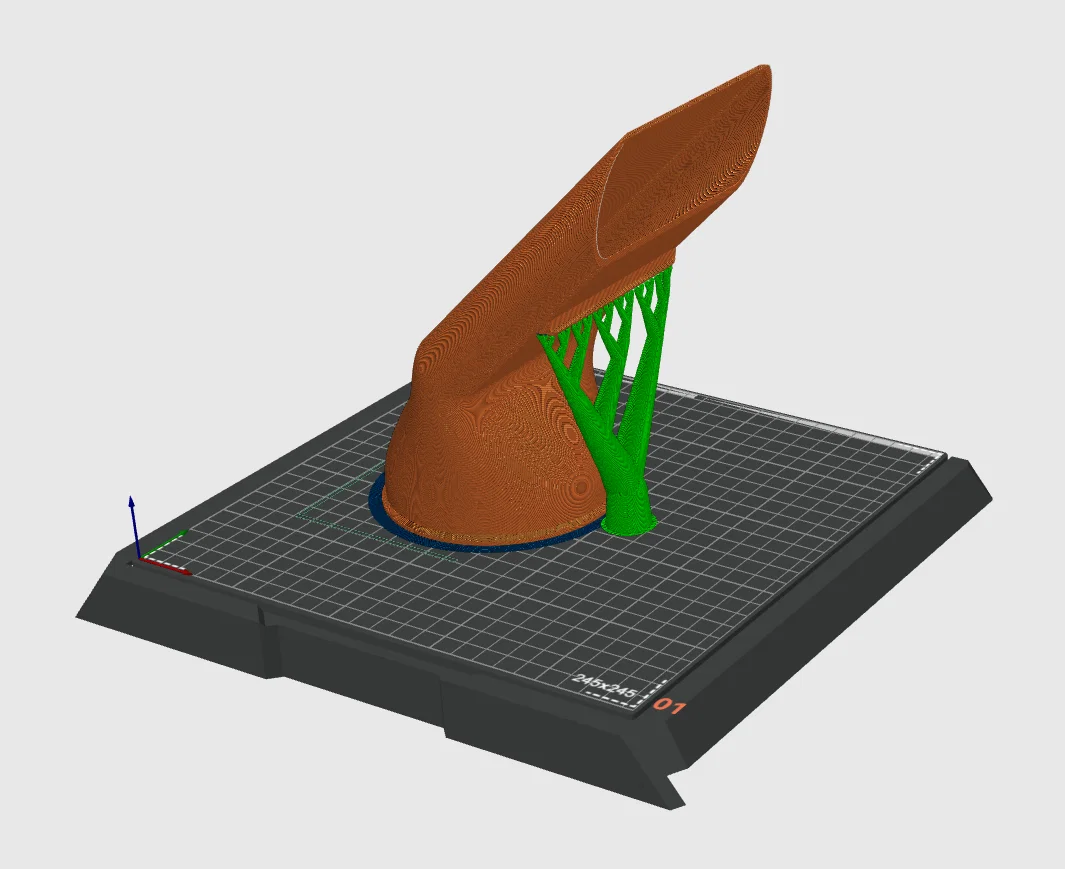

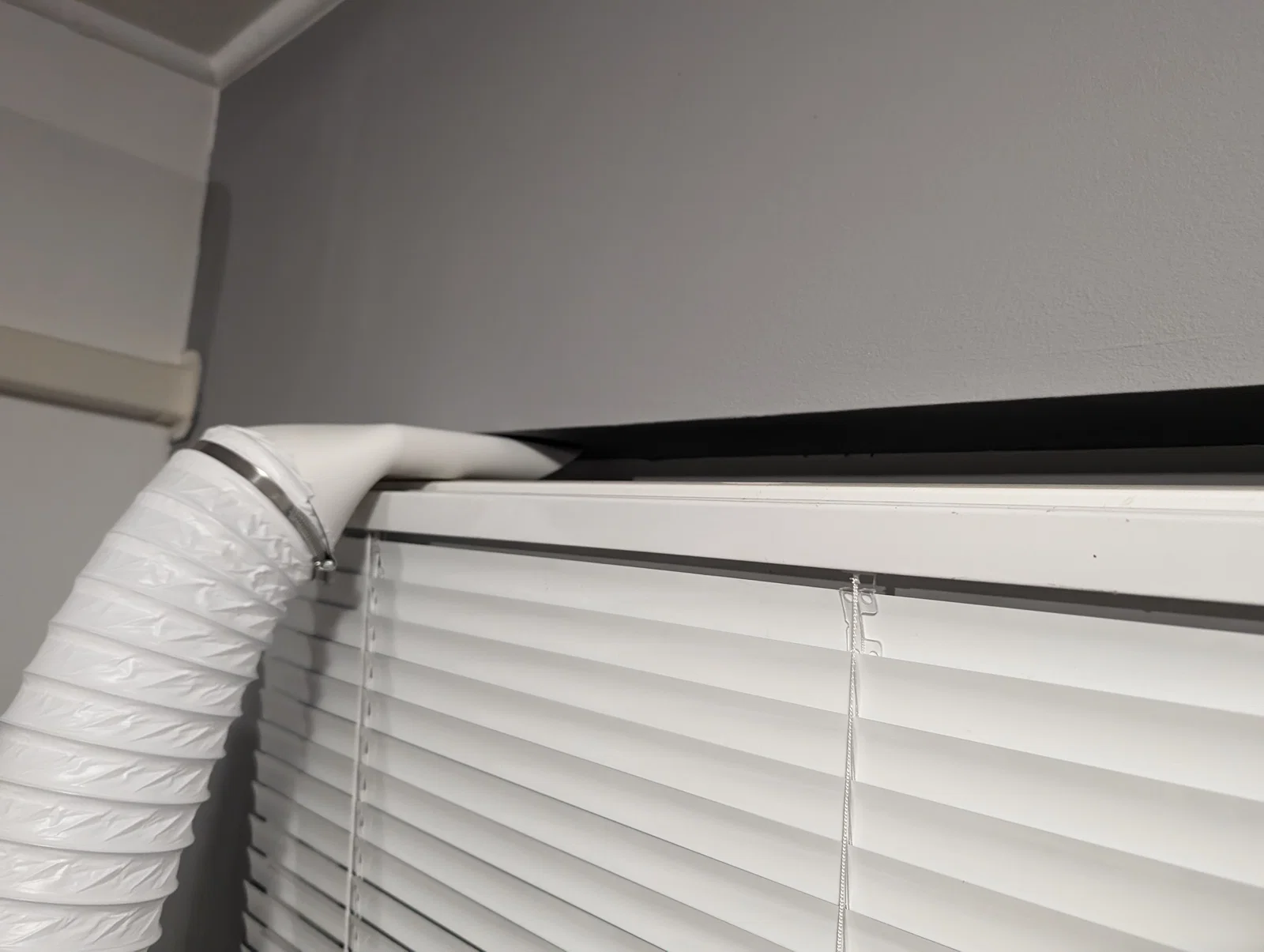

Cần support rất ít. Tất cả file STL đều đã đặt đúng hướng in và không cần supports, ngoại trừ window_exhaust_100mm.stl: khuyến nghị dùng tree supports và chỉ đặt trên build plate (xem hình).

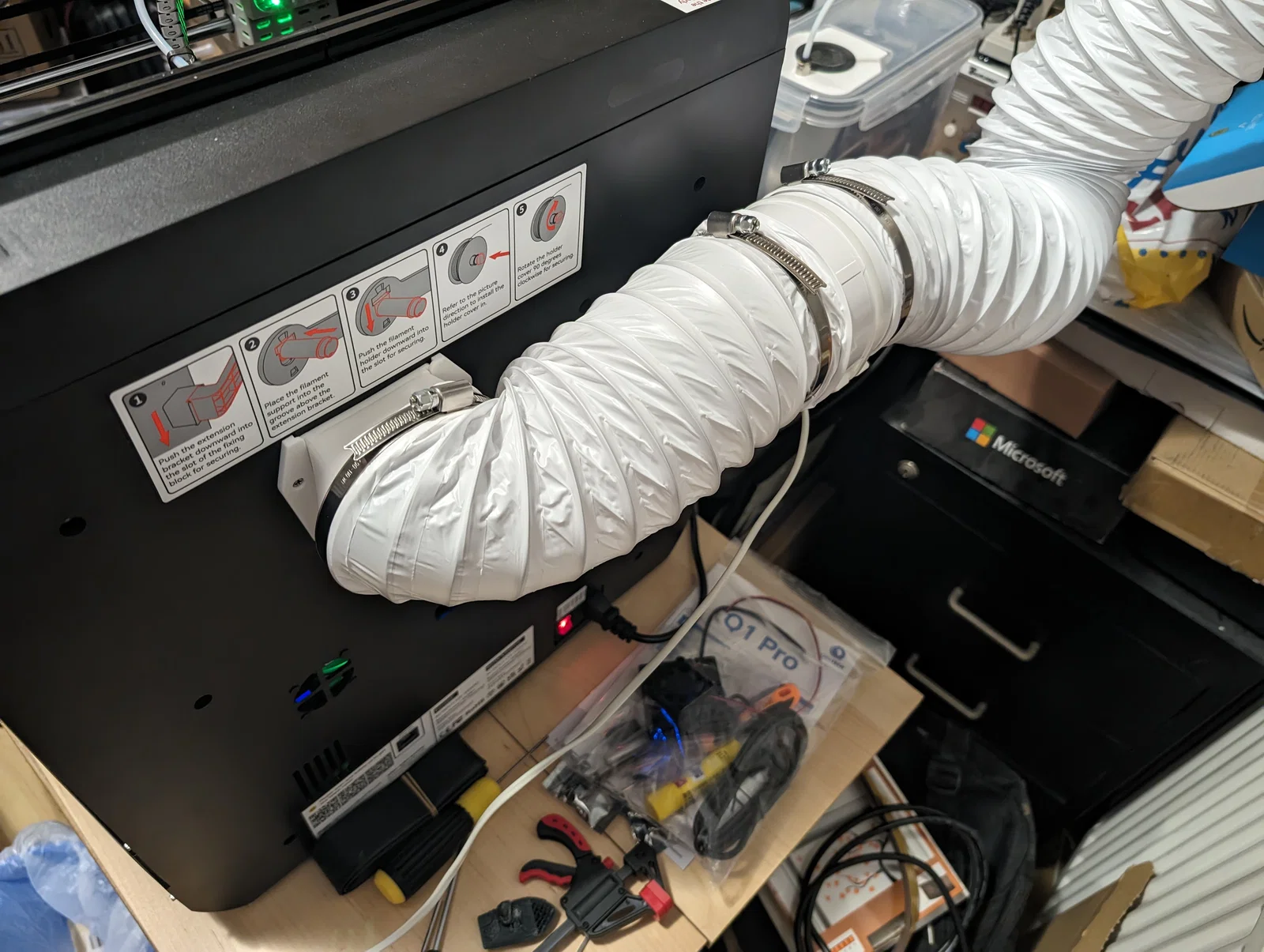

Cái bracket ở phía sau cổng exhaust của máy in được bắt bằng vít tự khoan M3x18, các phần còn lại chỉ việc lắp trượt vào nhau.

Nếu bạn muốn làm theo, đây là danh sách linh kiện cần có:

• Ống dẫn khí 100mm (chiều dài tùy bạn)
• 4 đai siết ống gió/ống mềm
• 2x vít tự khoan M3x18mm
• Quạt inline 100mm (tùy chọn)
• 1 dây rút dài để cố định quạt (hoặc nối nhiều dây ngắn)

Quạt 60mm chạy full speed có thể đẩy khí qua ống khá dễ, nên quạt inline là tùy chọn — nếu không cần thì bạn có thể khỏi in cái bracket để gắn quạt, và gắn ống trực tiếp vào cổng exhaust.

Print settings:

• Supports: không (trừ window_exhaust_100mm.stl)
• Material: tùy bạn, mình in bằng PLA

Update 6/18/2024: thêm đầu ra (outlet) 90 độ

Update 8/25/2024: thêm file source Fusion
