Fan duct cảm hứng Taurus… kèm file CAD OLB v1

Xin chào

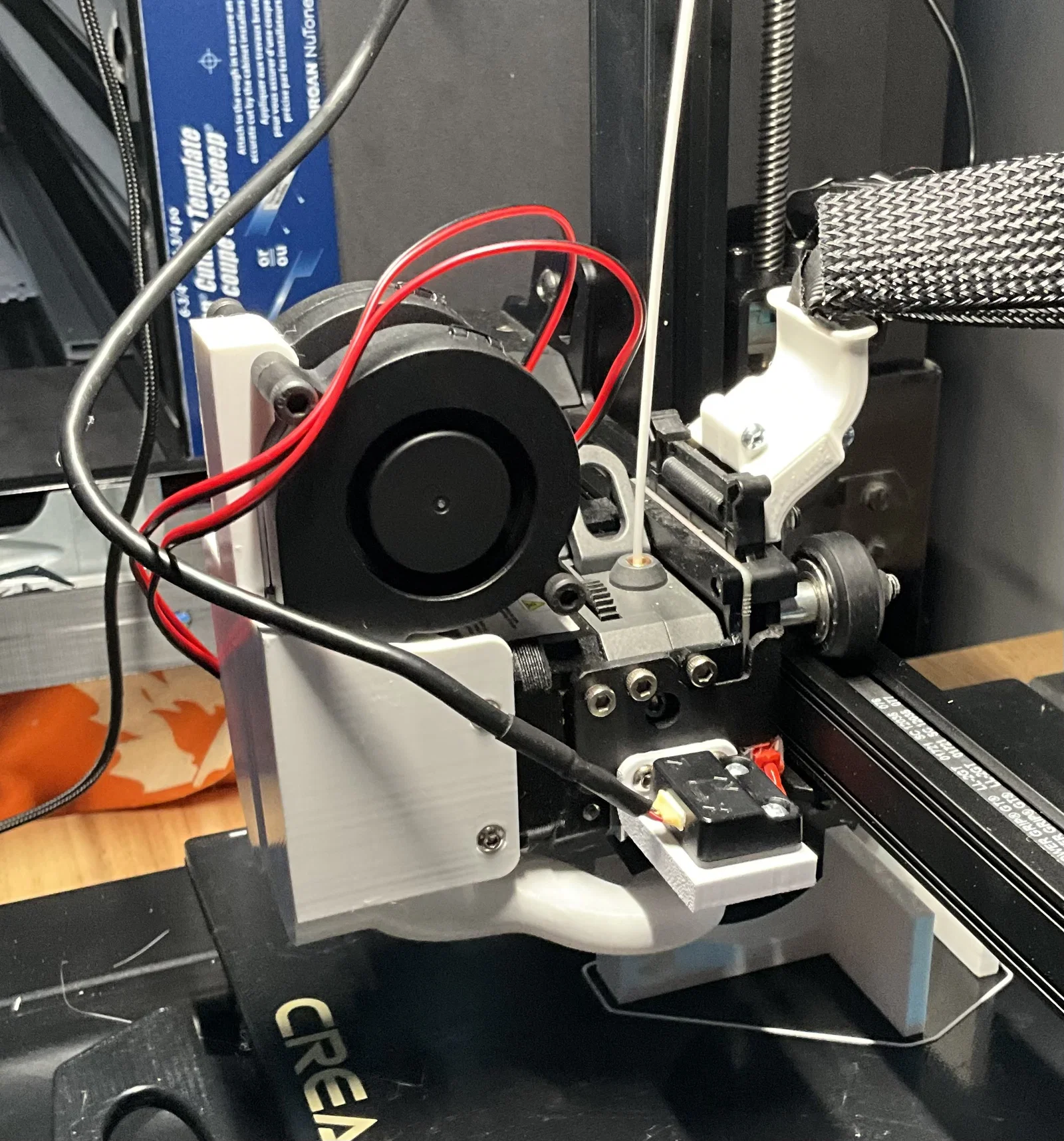

Mình xin giới thiệu một fan duct lấy cảm hứng từ Taurus, được làm riêng cho máy in Ender của Creality, được dựng lại từ đầu đến cuối với 3 mục tiêu:

1. Dễ in
2. Luồng gió tối ưu
3. Dễ tuỳ biến

Ban đầu, khi mình tạo mẫu này lần đầu tiên, mình dựa khá nhiều trên mẫu Taurus. Sau khi chỉnh sửa vài điểm ở phiên bản đầu, mình nhận ra còn rất nhiều chỗ có thể cải thiện, nên mình kết luận là cần đi theo một hướng khác.

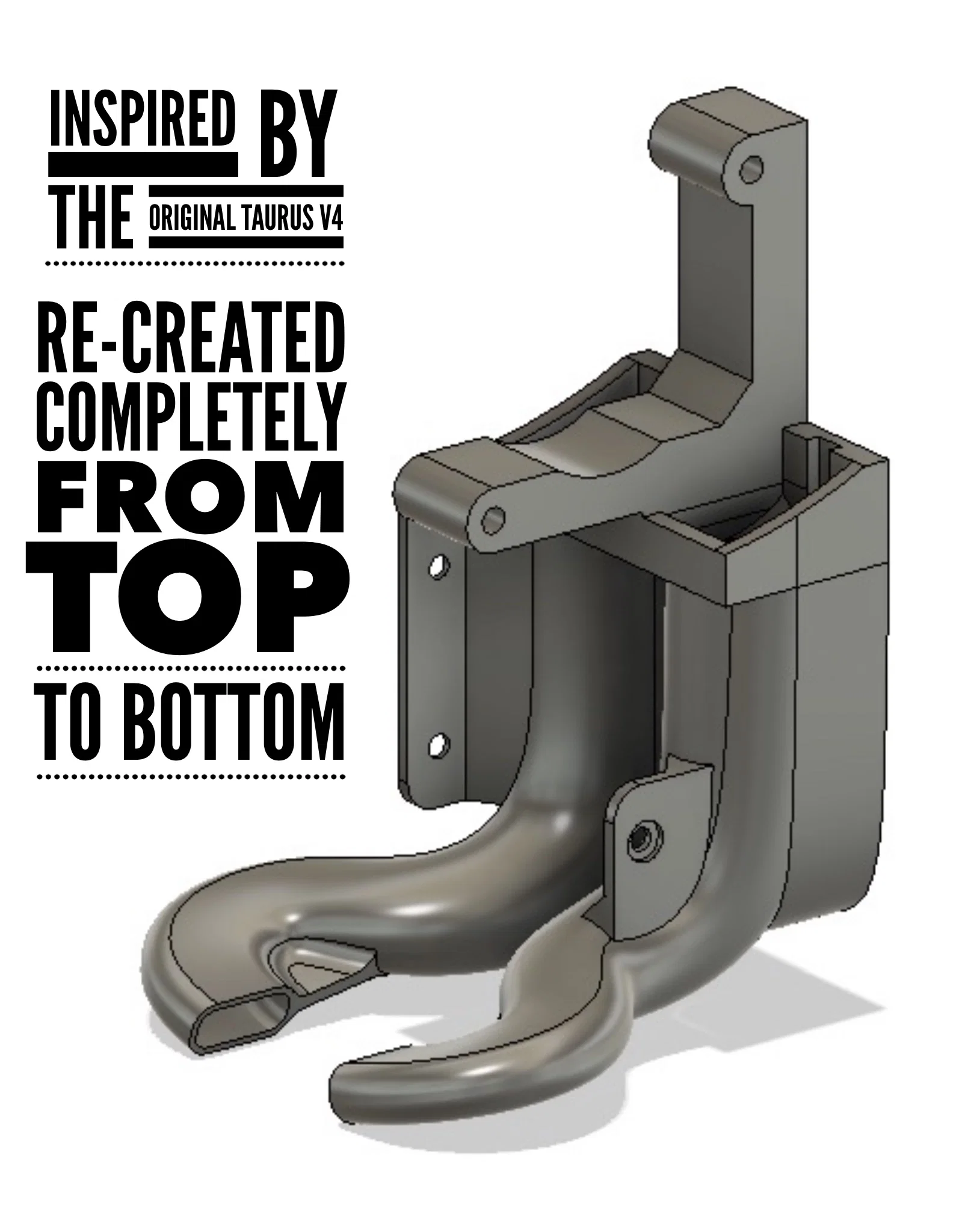

Trước hết, mình bỏ hẳn phiên bản đầu và dựng lại toàn bộ hình học mới 100% từ trên xuống dưới. Sau khi chủ sở hữu ban đầu thu hồi toàn bộ quyền cấp phép cho việc chỉnh sửa hình học của họ, mình đảm bảo bắt đầu lại từ con số 0 ngay trong file Fusion.

Vậy điều này có ý nghĩa gì?

Vì mình làm lại từ đầu nên mình có thể cải thiện được vài điểm.

Sắp xếp hình học trong file Fusion cho việc chỉnh sửa/tinh chỉnh được tối ưu.

Tăng mạnh khả năng in: ai dùng mẫu này sẽ không phải lo về support.

Luồng gió tối ưu. Như bạn thấy, kích thước ống gió lớn hơn rất nhiều so với Taurus V4, thậm chí cả V5.

Khả năng tuỳ biến và thêm phụ kiện. Mình phát hành luôn file CAD để ai cũng có thể lấy mẫu này và tuỳ biến theo ý muốn.

Những thứ làm mình khó chịu ở mẫu Taurus gốc là các chi tiết không cần thiết do phải dùng hình học của người khác:

1. Mình không thích cái branding “vô tri” ở hai bên… không có tác dụng gì ngoài việc làm quá trình in phức tạp hơn
2. Kết cấu lattice đỡ cho quạt… thật ra cũng không giúp giảm thời gian in
3. Nhiều vùng nhô ra (overhang) khi in…
4. Thiếu đối xứng làm mình khó chịu… ống gió bên phải hơi lệch tâm và bị cong
5. Thiếu bề mặt để gắn bất kỳ loại phụ kiện/attachment nào
6. Khả năng in của hình học không được tính tới… nhất là ở v4
7. Những người như mình không thể lấy hình học đó để bổ sung/độ thêm một cách đàng hoàng
8. Phải chờ tác giả thêm tính năng/chi tiết vào hình học.. (nếu họ muốn làm)
