#0107 Split Key Ring SIÊU BỀN - Đáp ứng nhu cầu dùng hằng ngày!

Cảm ơn bạn đã ghé xem model này!

Nếu bạn thấy những gì mình làm hữu ích, bạn có thể cân nhắc mời mình một ly cà phê, và xem thêm các model khác của mình!

Ban đầu mình tìm một chiếc key ring có 1) dễ dùng 2) dễ in và 3) đủ bền cho nhu cầu hằng ngày — nhưng không thấy cái nào đáp ứng đủ cả ba tiêu chí, nên mình đã tự thiết kế STRONG Split Key Ring. Là bước phát triển tự nhiên trong quá trình design optimization, mình đã làm ra phiên bản EVEN STRONGER Split Key Ring này.

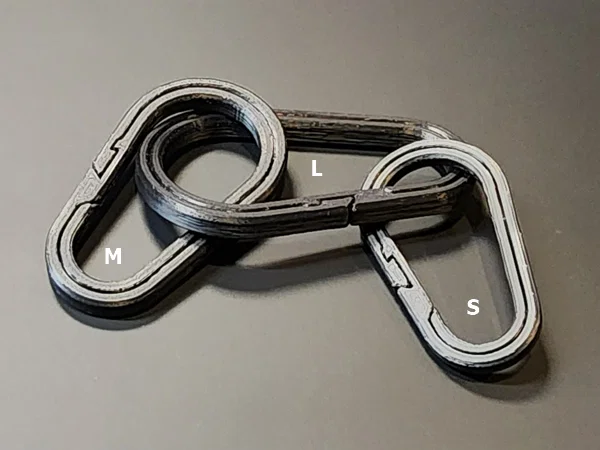

Có 2 mức clearance (0.18mm và 0.25mm) và 3 kích cỡ:

• Bản khe hở 0.18mm dành cho máy in đã cân chỉnh tốt — kết quả test dựa trên bản này.
• Dùng bản 0.25mm nếu bản 0.18mm bị “dính hàn” (gap welding) quá nhiều với bạn.

1. Size Small, 2g ABS — dùng cho móc khóa.
   • Test đến khi hỏng: 94.1 lbs. [42.7 kg]
2. Size Medium, 4g ABS — dùng làm “hub” trung tâm cho các key ring khác, hoặc nhu cầu nặng hơn

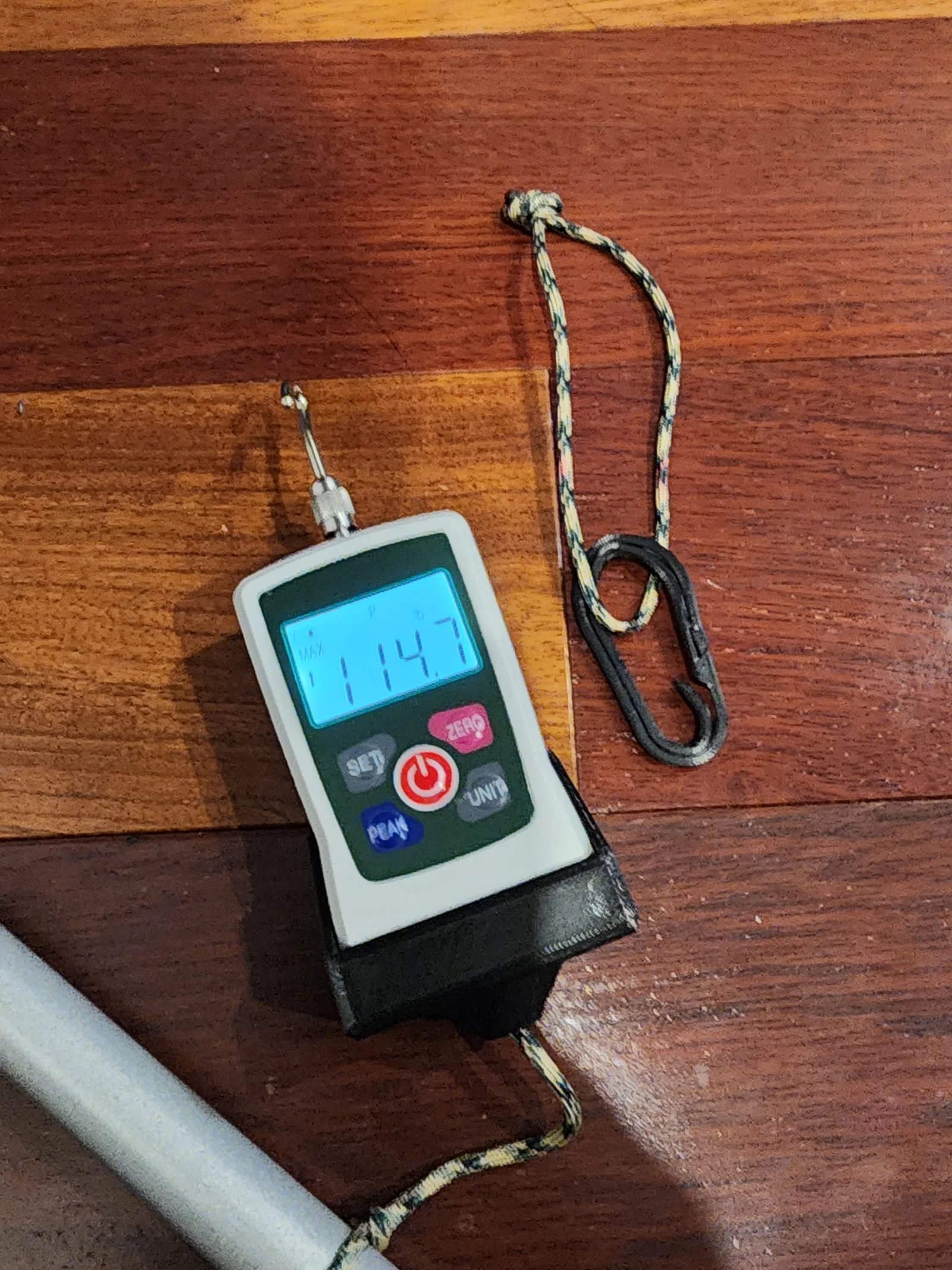

   • Test tới: 114.7 lbs. [52 kg] và không bị gãy. Thiết bị đo lực của mình báo động vì đã vượt giới hạn lực.
3. Size Large, 6g ABS — cho mọi nhu cầu “nặng đô” mà bạn nghĩ ra!
   • Test tới: TBD* nhưng dự kiến >140 lbs. [>64kg]

*Thiết bị đo lực của mình chỉ lên tới 112 lbs. [500N hoặc 51 kg] — mình không muốn làm hư nó nên chưa test size Large.

LƯU Ý: các con số trên chỉ để tham khảo, dùng Polymaker Polylite ABS. Kết quả còn tùy setting máy in và vật liệu bạn chọn.

Vì sao bản này mạnh hơn?

Khi test, mình thấy split ring gần như luôn hỏng ở phần dovetail trước. Khi chi tiết đó “tuột” dưới lực kéo, phần còn lại của vòng sẽ bung/gãy theo. Nên mình muốn làm cho dovetail “bám” lâu hơn, và mình đạt được điều đó bằng cách làm các vòng ở đầu (end loops) lệch nhau, giúp dovetail “grip” tốt hơn để chịu lực cao hơn. Ý tưởng đúng như kỳ vọng, nên giờ bạn có một chiếc EVEN STRONGER split key ring.

BONUSES: không chỉ mạnh hơn, các vòng này còn nhẹ hơn (ít vật liệu hơn) và in nhanh hơn bản gốc!

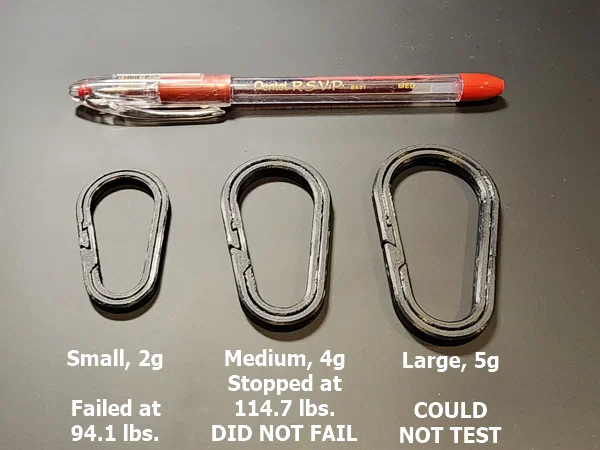

So sánh độ bền theo kích thước:

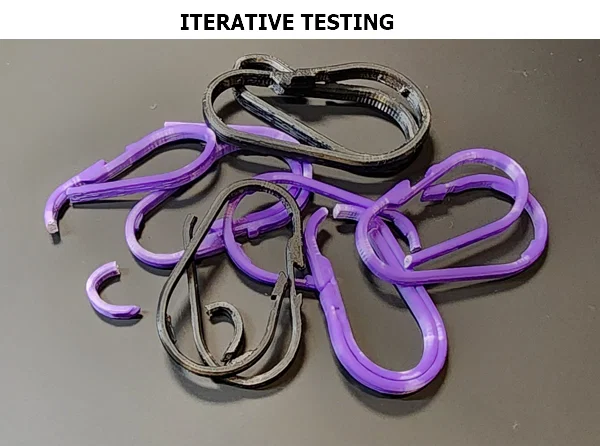

Để bạn hình dung phần iterative testing đã làm:

Nếu bạn cần kiểu clip-in / clip-out nhanh hơn, xem các mẫu carabiner của mình, bắt đầu từ mẫu này.

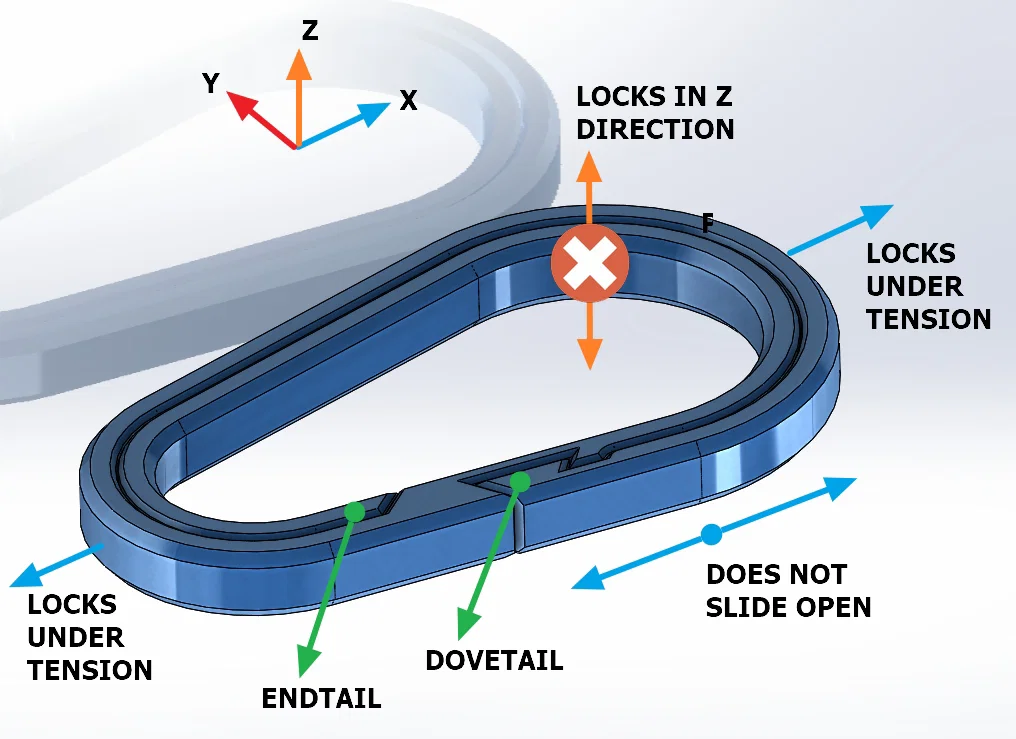

Cơ chế hoạt động:

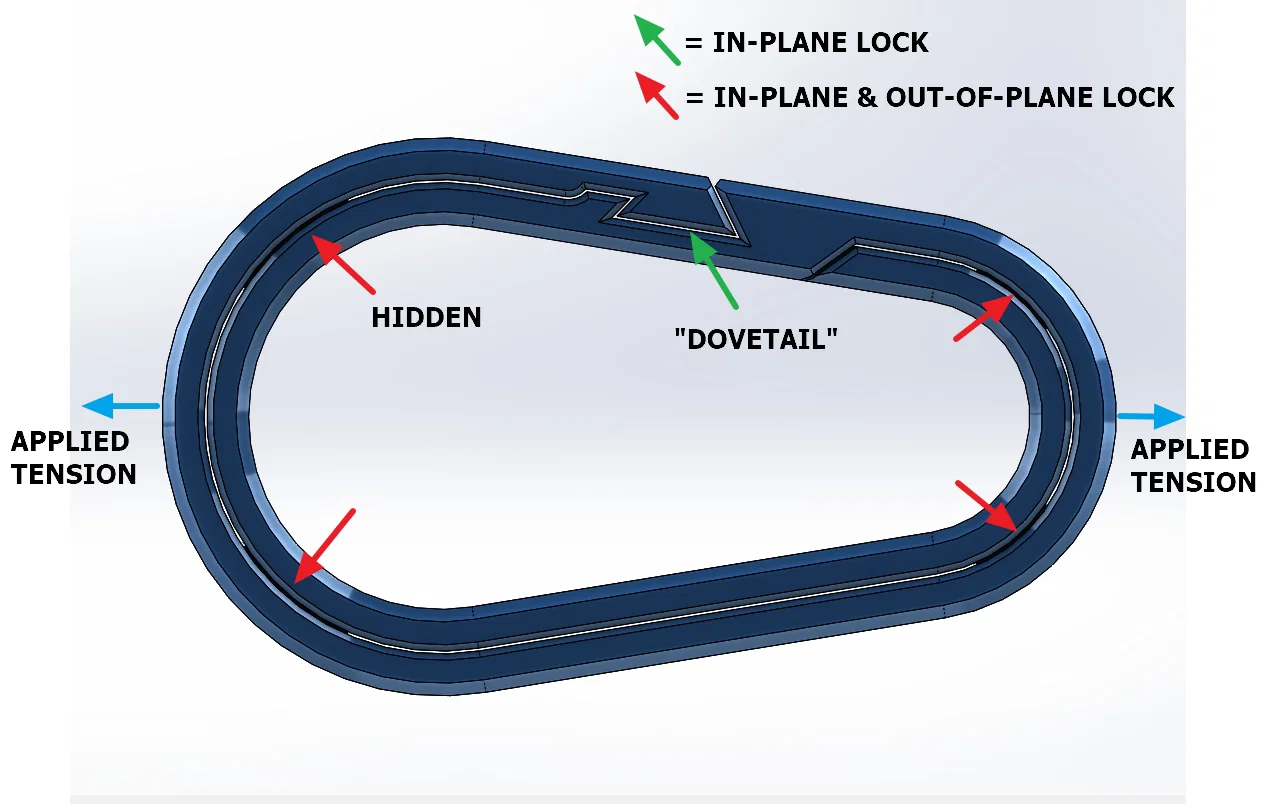

1. 4 chi tiết khóa (locking features) ẩn giữa vòng trong và vòng ngoài giúp vòng không bị biến dạng khi chịu tải — tăng độ bền rất nhiều.
2. 4 chi tiết khóa cũng giúp căn thẳng (align) vòng ngoài và vòng trong.
3. Dovetail giữ cho đầu đó không bị mở ra để tránh hỏng sớm — các bản trước hay hỏng nhanh khi đầu đó bị banh ra.

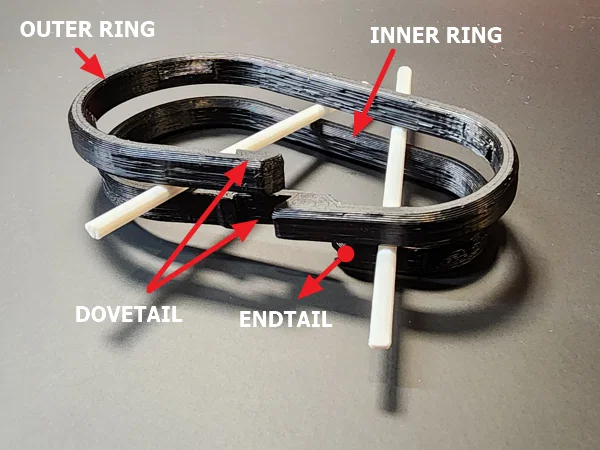

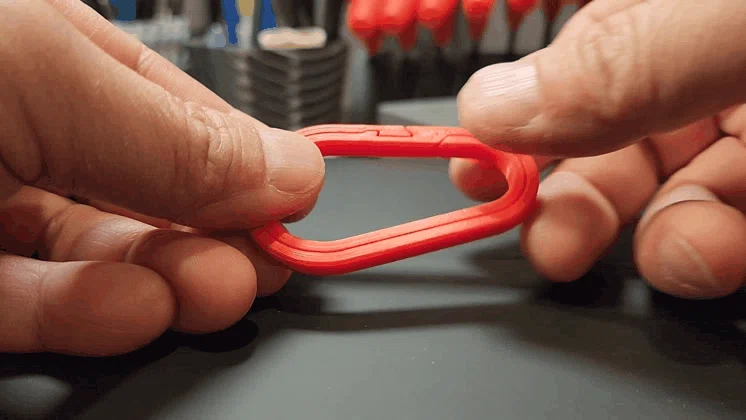

Cách mở và đóng vòng: (xem thêm clip GIF trong bộ ảnh)

Bước 1: Để mở, trượt Dovetail theo trục Z để nhả khóa.

Bước 2: Mở vòng kiểu “Slinky” như hình trên.

Bước 3: Luồn chìa khóa (hoặc vật bất kỳ vừa) qua Dovetail hoặc Endtail.

Bước 4: Để đóng, ép phần đầu Dovetail lại TRƯỚC, rồi mới ép vòng trong và vòng ngoài khớp lại với nhau.

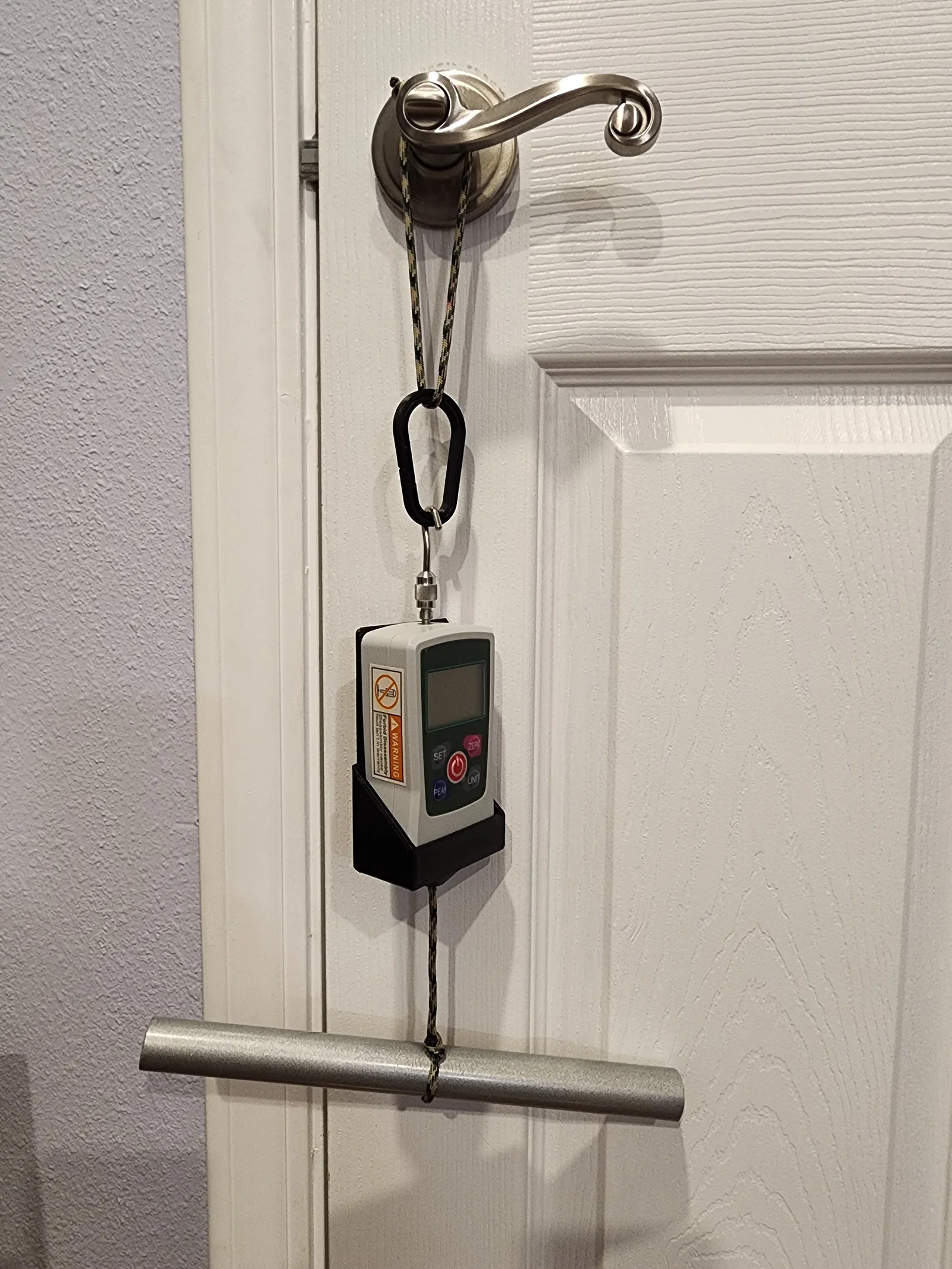

Mình đã pull test các vòng và kết quả (nếu in đúng theo setting khuyến nghị) ở trên, nhưng kết quả thực tế có thể khác. Test với Polymaker ABS.

Các biến thể khác cũng có sẵn:

1. STRONG Split Key Ring
2. STRONG Round Split Key Ring

Khuyến nghị:

1. In bằng ABS/ASA/PC.
2. Đặt (paint on) đường seam tránh xa khu vực dovetail — ở mặt trong của vòng trong.
3. 3 vertical walls, 5 top và 5 bottom layers, 20% infill.
4. Tránh PLA — vì dùng hằng ngày kiểu gì cũng có lúc bị bỏ trong xe hơi nóng… nhiệt độ không “hợp” với PLA.
5. Một ít hiện tượng dính/hàn nhẹ ở các khe là bình thường trong vài trường hợp. Chỉ cần vặn và bẻ vòng vài lần để tách phần dính ở khe ra.
6. Cẩn thận khi dùng PETG — vì sao? PETG có xu hướng tự dính/hàn vào nhau khá mạnh, nên với các chi tiết chỉ có khe 0.18mm giữa vòng trong và vòng ngoài, bạn sẽ khó bẻ tách phần dính hơn nếu máy in chưa cân chỉnh thật chuẩn. Nếu muốn “thử vận may” thì cứ thử! Nhưng khả năng cao bạn sẽ thành công hơn khi in bản clearance 0.25mm.

TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM: Chắc khỏi nói cũng biết, nhưng vui lòng dùng đúng mục đích và có suy xét — KHÔNG dùng bất kỳ vòng nào trong số này để treo/đỡ “hàng” quý giá như trẻ em, thú cưng, thiết bị quay chụp đắt tiền, hay người lớn. Không có bất kỳ bảo đảm nào về hiệu năng. Khi bạn in model này, bạn tự chịu hoàn toàn trách nhiệm về việc sử dụng.

Nếu bạn thêm model này vào bộ sưu tập và/hoặc tải xuống, vui lòng bấm LIKE và cho mình vài STARS nhé!

Nhớ nha, bạn có thể kiếm Prusameters nếu đăng ảnh thành phẩm! Với lại mình cũng vui lắm khi được thấy bạn in ra. ;-D

Chúc bạn in vui!
