Nâng cấp ống xả K1/K1C (K1/K1C Exhaust Upgrade)

CẢNH BÁO:

***KHÔNG ĐƯỢC CỐ GẮNG CẤP NGUỒN CHO QUẠT BLOWER 24V/0.5A 120x120x32mm BẰNG CÁCH DÙNG DÂY ZIN ĐANG CẮM VÀO MAINBOARD***

Giới thiệu

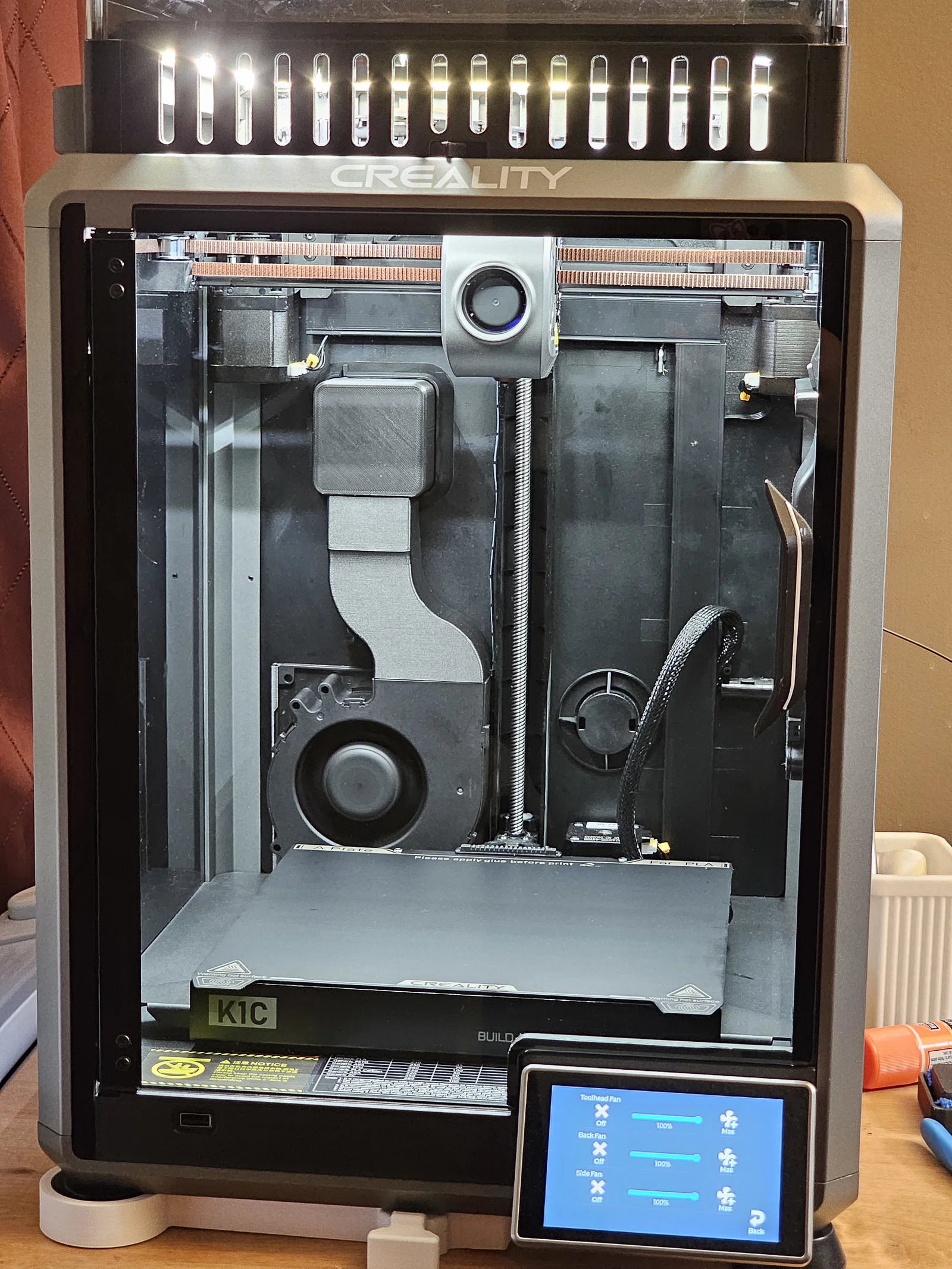

Bản nâng cấp này giúp bạn in PLA với cửa đóng và vẫn gắn nắp trên, khi dùng thêm một bộ vented riser (mình khuyên chọn một trong các option của @RAPHLEO). Cấu hình “kín” này giảm tổng độ ồn bằng cách chặn phần lớn tiếng ồn phát ra từ quạt toolhead. Ngoài ra, nó thay thế quạt zin 40mm 6000rpm vốn thiếu airflow và static pressure. Nâng cấp này có thể kết hợp với các bộ lọc carbon hoặc ống xả gắn ngoài khác.

Thiết kế

Hình học tối ưu (Optimized Geometry)

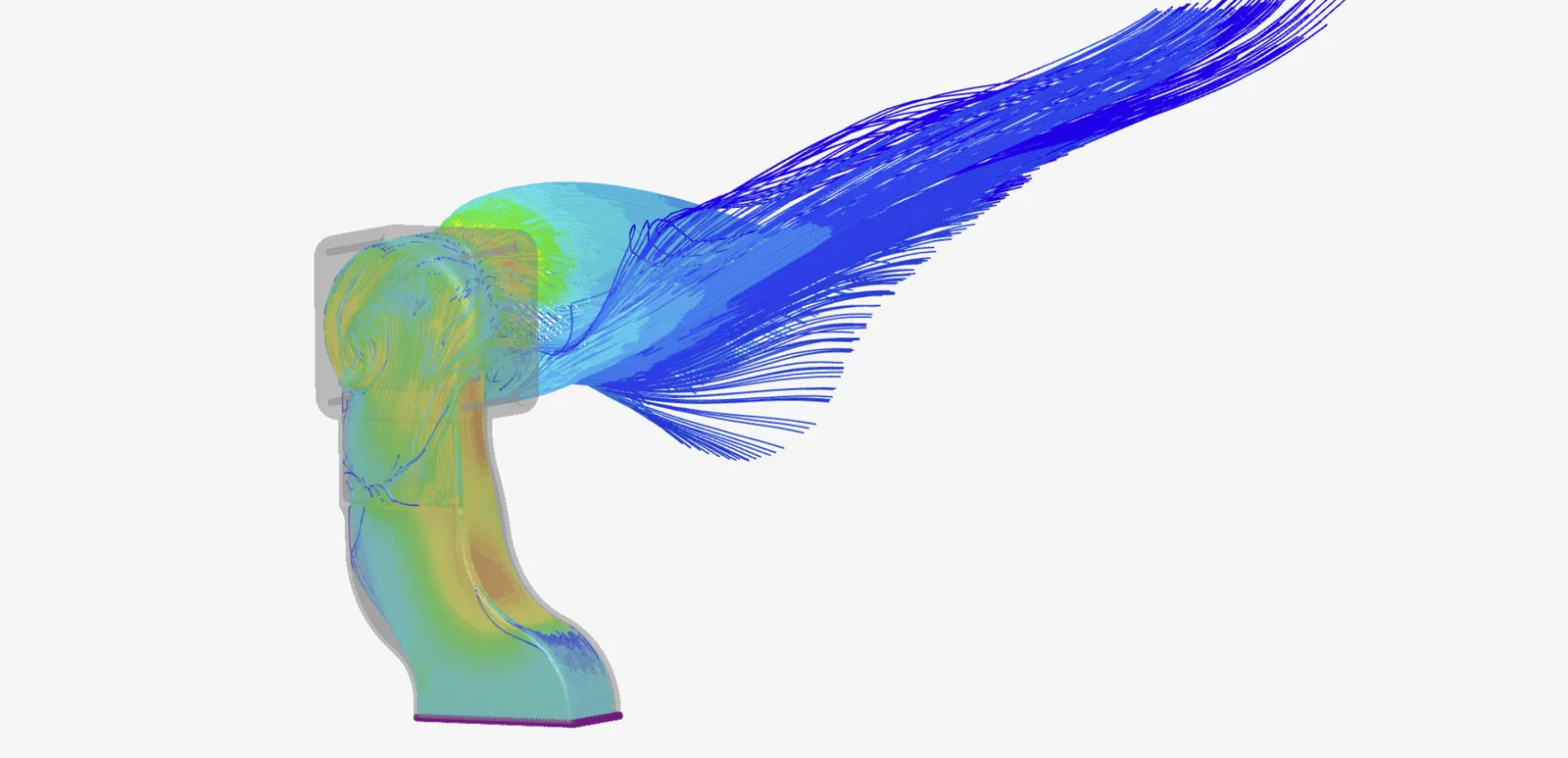

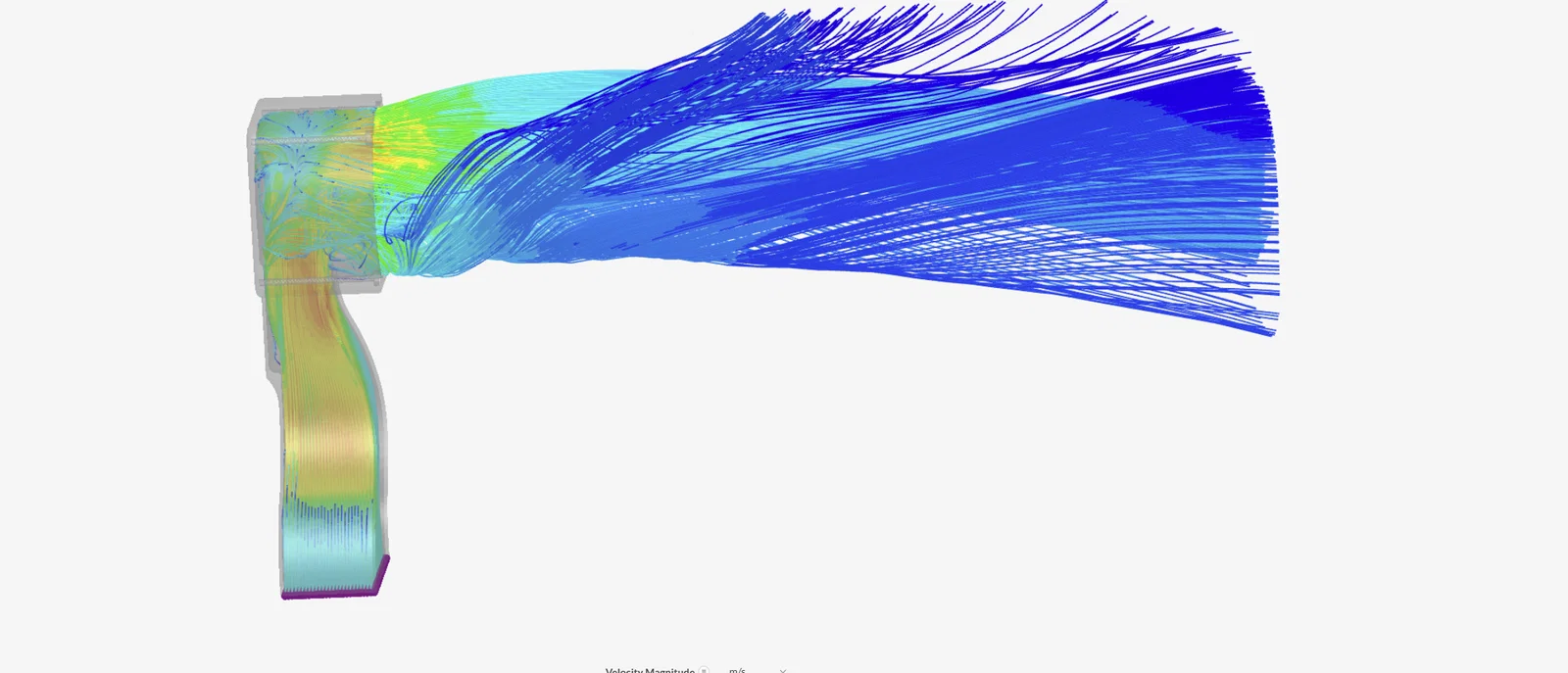

Hình học được thiết kế để giảm backpressure, giảm trở lực và giảm tiếng ồn (nhiễu loạn). Mô phỏng CFD cho thấy luồng gió (phần lớn) tập trung và đẩy khí nóng ra xa khỏi máy in. Có thể cảm nhận luồng khí tới tận khoảng 4 mét tính từ cửa xả.

Lắp khít gần như “zero tolerance” (Zero Tolerance Fitment)

Tất cả chi tiết được thiết kế với dung sai gần như bằng 0 để đảm bảo lắp khít và không cần thêm phụ kiện. Bạn có thể (không bắt buộc) dùng keo CA (super glue) để cố định vĩnh viễn ống dẫn (duct) với adapter.

Luồng gió đối lưu ngược (Reverse-Convection Airflow)

Thiết kế hướng tới việc dùng vented risers: bản nâng cấp này hút không khí mát đi qua toolhead (bao gồm cả extruder), giúp loại bỏ tình trạng kẹt extruder do nhiệt. Khí nóng sẽ bị hút cưỡng bức đi xuống và xả ra phía sau.

Buồng áp suất âm (Negative-Pressure Chamber)

Khi in ở cấu hình kín hoàn toàn (đóng các khe vent của riser), môi trường áp suất âm sẽ đảm bảo không có khói/khí độc thoát ra phòng. Bạn hãy nối ống vào phía sau và dẫn khí ra ngoài cửa sổ. Đừng quên giới hạn tốc độ quạt để buồng vẫn giữ nhiệt độ tối ưu cho ABS/ASA/Nylon/v.v.

Kẹp giữ dây quạt tích hợp (Integrated Fan Clip)

Có tích hợp một kẹp nhỏ trên duct để gọn dây quạt.

BOM

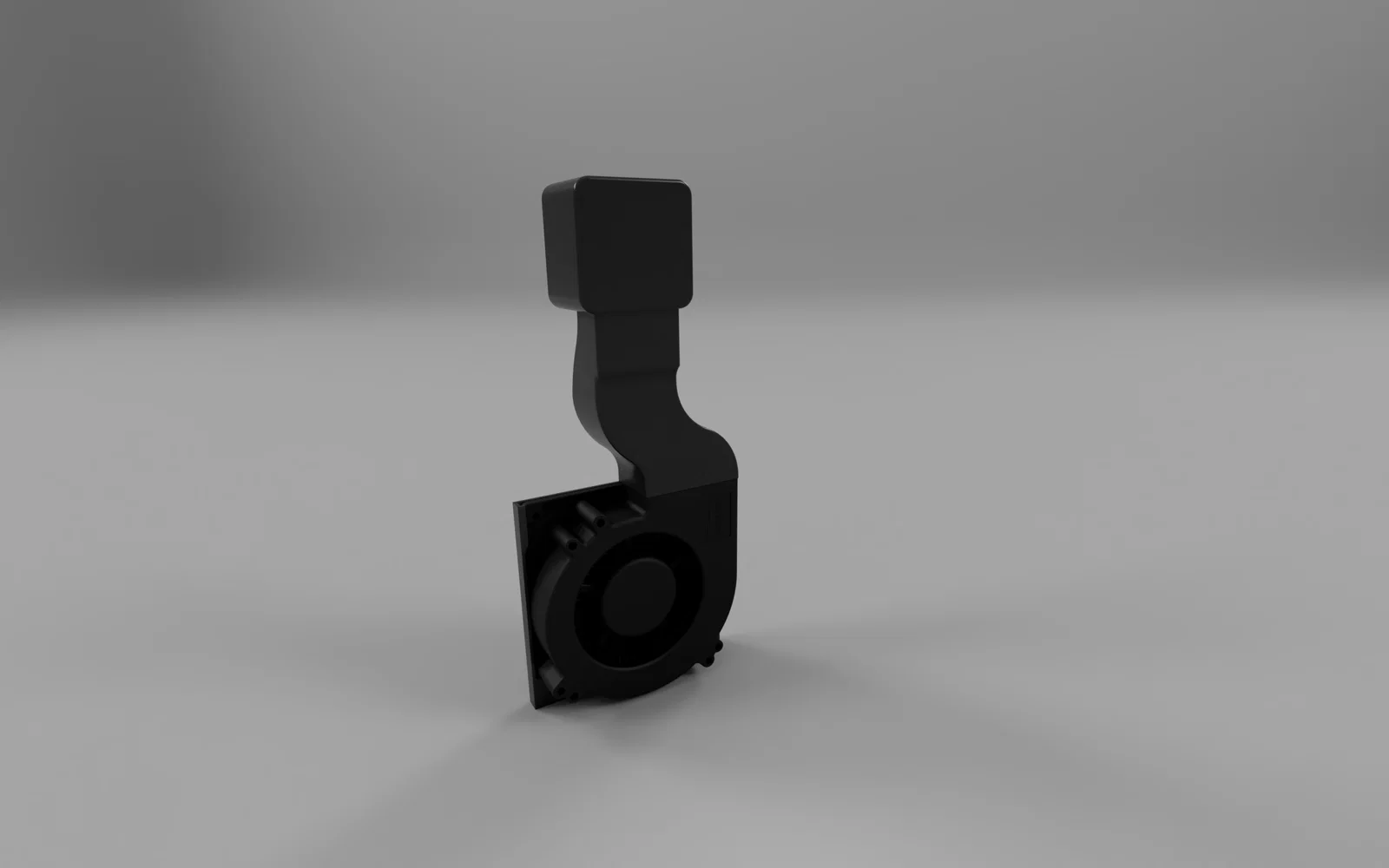

Cụm làm mát (Cooling Assembly)

1x Quạt 120mmx120mmx32mm 24V/0.5A (12W) (hoặc quạt tương đương 12V cấp nguồn ngoài)

4x Vít dùng để bắt quạt zin

1x Giá gắn quạt không cần dụng cụ (Toolless Fan mount)

1x Ống dẫn (Duct)

1x Adapter 40mm

2x Dải băng keo/foam dán dày 1mm

Cấp nguồn (Power Delivery)

1x Board Optocoupler-MOSFET tùy bạn chọn

Dây 18-22 AWG

Đầu JST-XH 2.54 2-pin + pin + kìm bấm (crimping tool)

Khuyến nghị filament

• PETG/CF-PETG (nếu chỉ in PLA)
• ABS/ASA hoặc các bản CF/GF tương ứng

KHÔNG DÙNG PLA. Vật liệu sẽ mềm ra làm giá gắn quạt toolless bị yếu/biến dạng và không còn kẹp chặt quạt nữa. PETG phù hợp nếu bạn chỉ in PLA, nhưng cũng sẽ hỏng nếu bạn in filament nhiệt cao ở nhiệt độ buồng (chamber) cao hơn.

Hướng dẫn lắp đặt

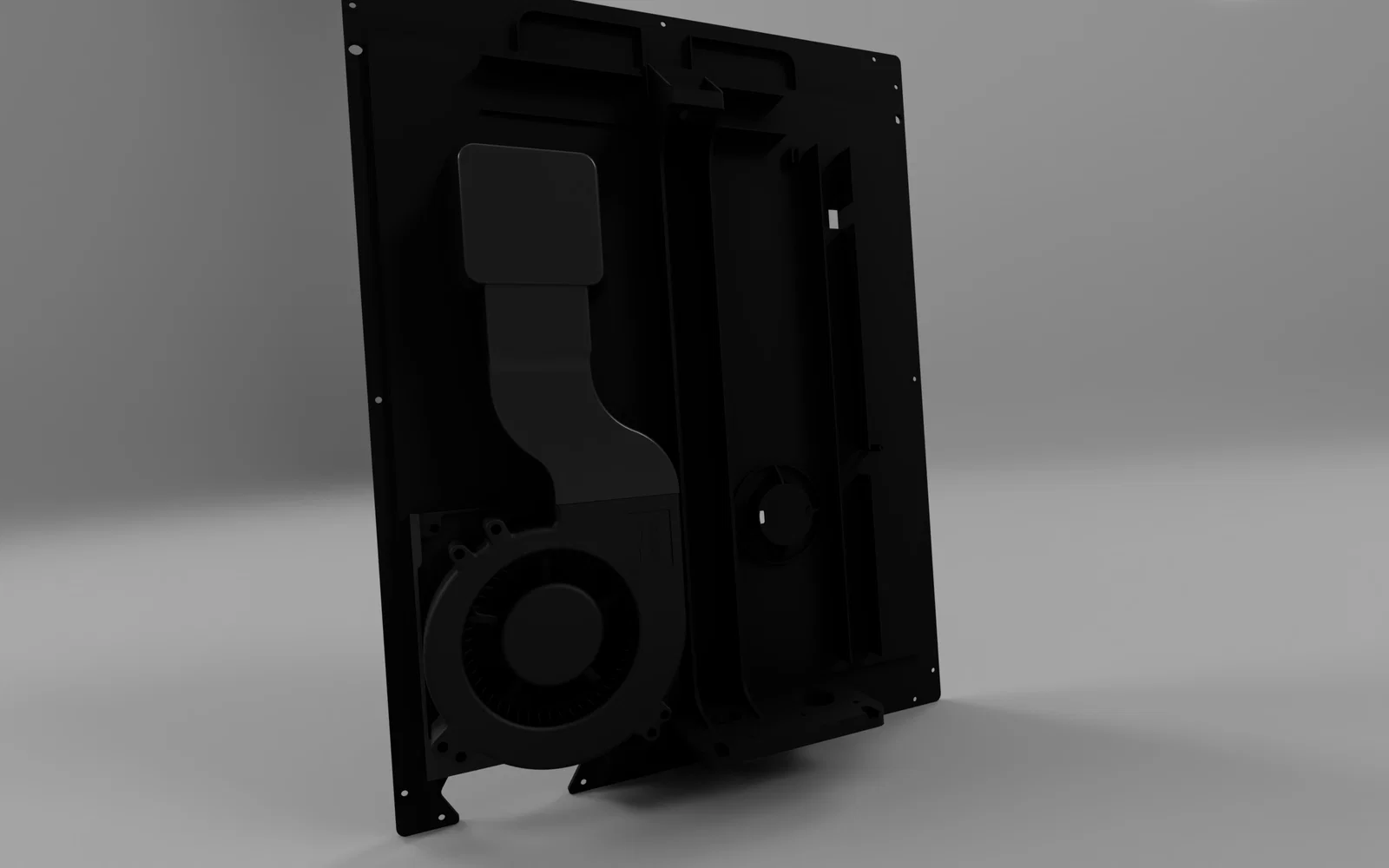

Giá gắn quạt Toolless Fan Mount

Dán hai dải băng keo foam dày 1mm hoặc băng keo acrylic trong lên phần mount. Lắp vào mặt sau của máy, đảm bảo nó tì sát vào tấm đáy và phần che trục vít Z (z screw shield). Ấn mạnh để đảm bảo bám dính tốt.

Quạt 120x120x32mm

Xoay quạt sao cho lỗ (hole) hướng theo phương thẳng đứng. Canh mép trái của quạt trùng với mép trái của mount, nằm cao hơn đáy khoảng ¾ inch. Sau đó ấn cạnh phải của quạt vào vị trí để toàn bộ mặt sau quạt tiếp xúc với mount. Ấn xuống để trượt và khóa quạt vào chỗ. Cắm dây quạt vào đầu cắm quạt zin SAU KHI hoàn tất các chỉnh sửa bên dưới.

Adapter 40mm + Duct

Trượt duct vào adapter. Phải khít, không có khe hở. Nếu có khe, nghĩa là dung sai của bạn đang lệch và bạn cần chỉnh các góc của duct bằng dụng cụ deburring và/hoặc dao rọc giấy. Nếu cần chỉnh thì làm cẩn thận. Bạn có thể (tùy chọn) dán cố định vĩnh viễn hai món với keo CA.

Đặt adapter vào khe xả. Phần standoff phải canh đúng, không được lắc. Trong lúc giữ lực ép lên adapter, bắt vít từ phía sau theo kiểu chéo (diagonal pattern). KHÔNG để vít đẩy adapter tách ra khỏi mặt sau. Làm vậy sẽ khiến lắp sai, lệch canh và hư alignment.

Sơ đồ đấu dây (Wiring Schematic)

GHI CHÚ:

Có kèm file PDF độ phân giải cao hơn trong bộ file tải về.

Tùy board Opto-MOSFET bạn dùng, cực tính (polarity) có thể khác. Hãy chỉnh cách đấu dây cho phù hợp. Nên có sẵn đồng hồ đo (multimeter) để kiểm tra xác nhận.

Mình không khuyến khích đụng tới bộ nguồn và đi dây nếu bạn không thật sự biết mình đang làm gì. Làm cẩn thận.

Tùy biến và các yêu cầu khác [WIP]

Điều khiển quạt yêu cầu máy in đã root để set PWM frequency nhằm duy trì điều khiển tốc độ.
