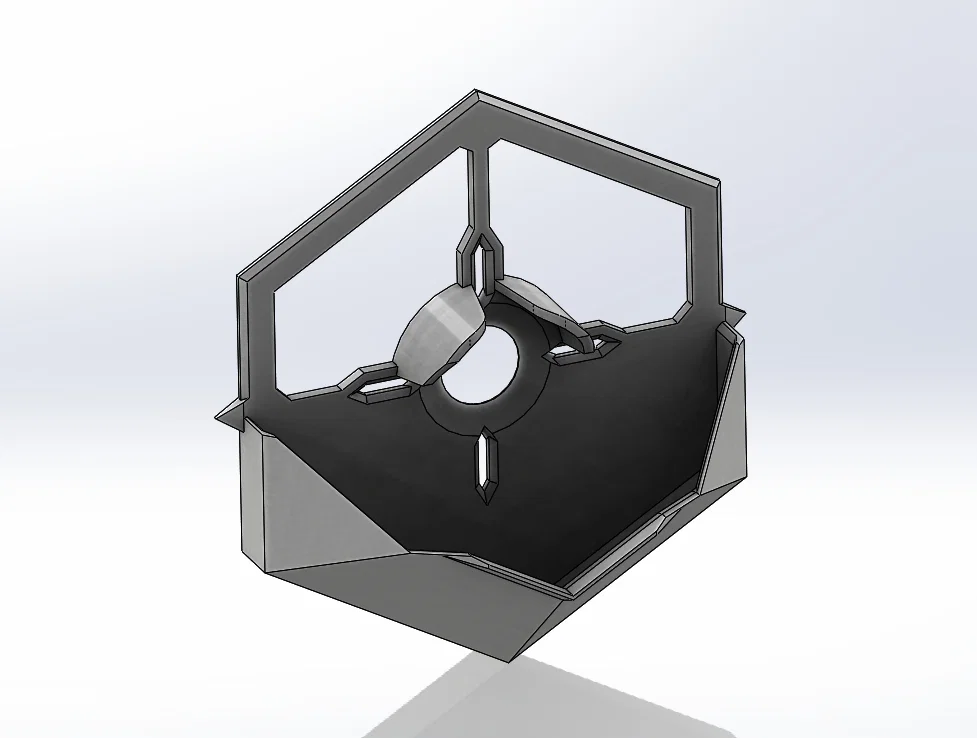

#0108 Bộ Hứng Bụi Khi Khoan [Thiết Kế Lục Giác]

*** Cảm ơn bạn đã ghé xem mẫu này! ***

Nếu bạn thấy những gì mình đang làm hữu ích, bạn có thể cân nhắc mời mình ly cà phê, và xem thêm các mẫu khác của mình!

**********

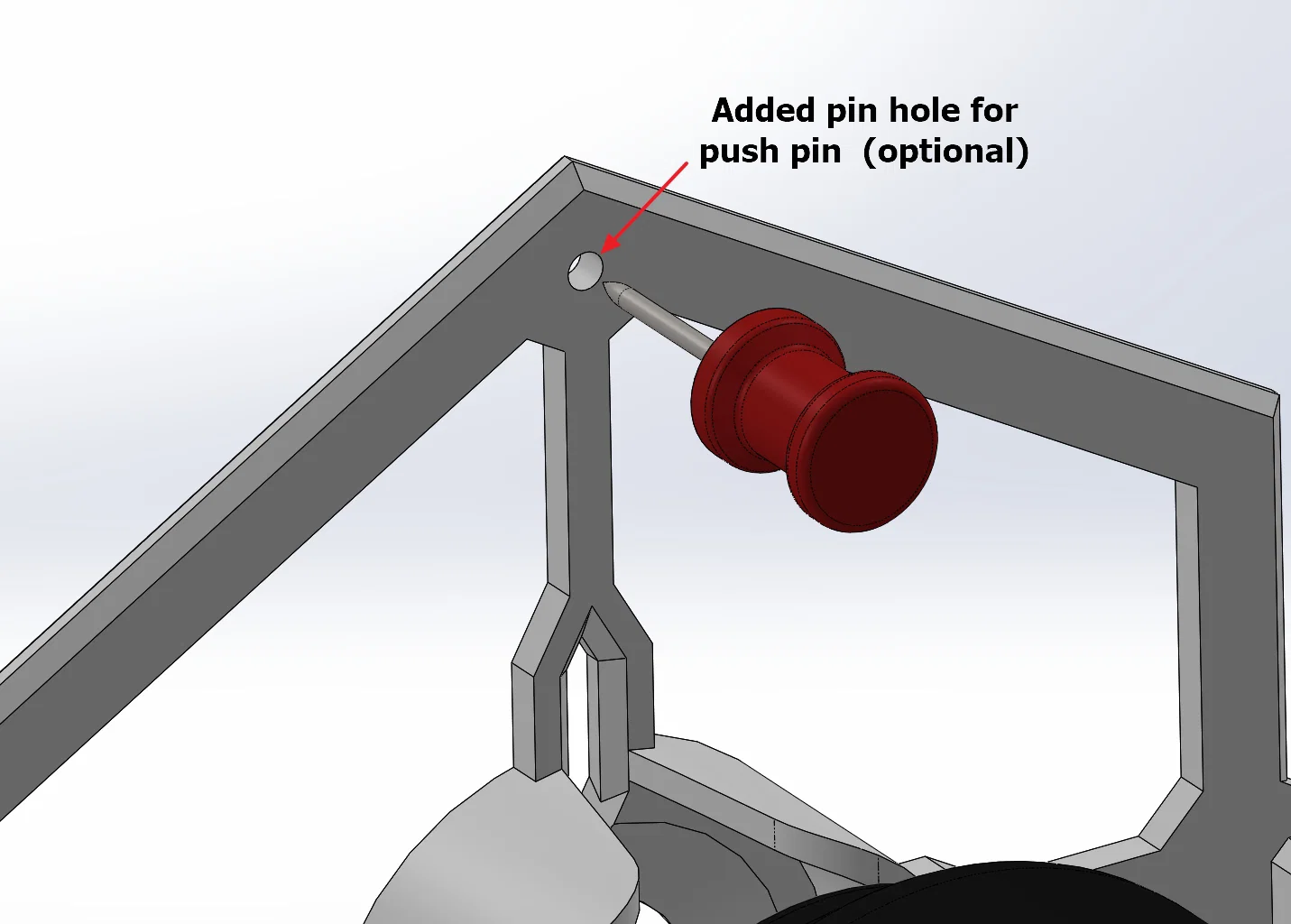

Cập nhật 11/02/2024: Mình thêm một phiên bản có lỗ nhỏ ở phía trên của hình lục giác để có thể dùng push pin ghim giữ hứng bụi cố định tại chỗ.

**********

Sau khi dùng thử vài mẫu dust collector có sẵn trên Printables.com, mình ghi chú lại các điểm hay/dở của chúng rồi làm ra một mẫu kết hợp những tính năng tốt nhất.

LƯU Ý: mẫu này có thể nhìn giống một mẫu khác của @Bearlord, nhưng mình đã tự dựng lại từ đầu, có dùng lại hình lục giác và làm kích thước gọn hơn.

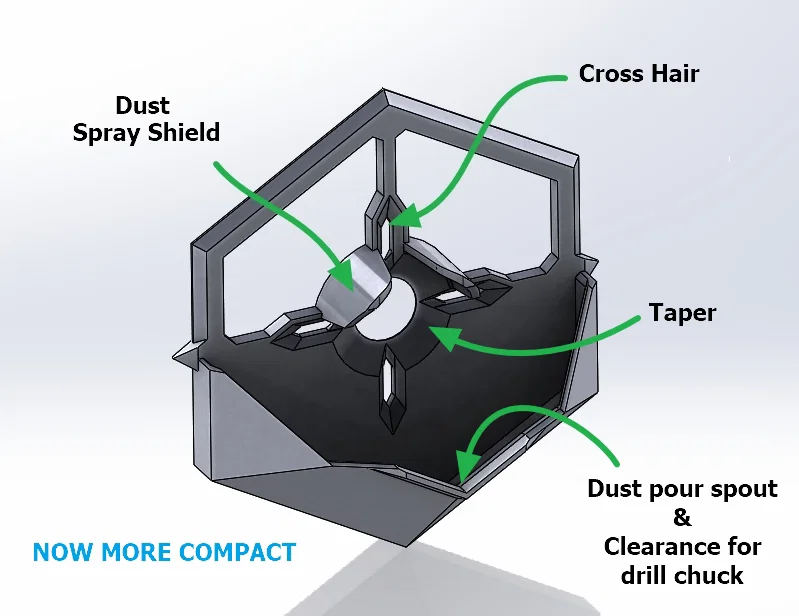

Các tính năng gồm có:

1. Thiết kế một khối (one piece).

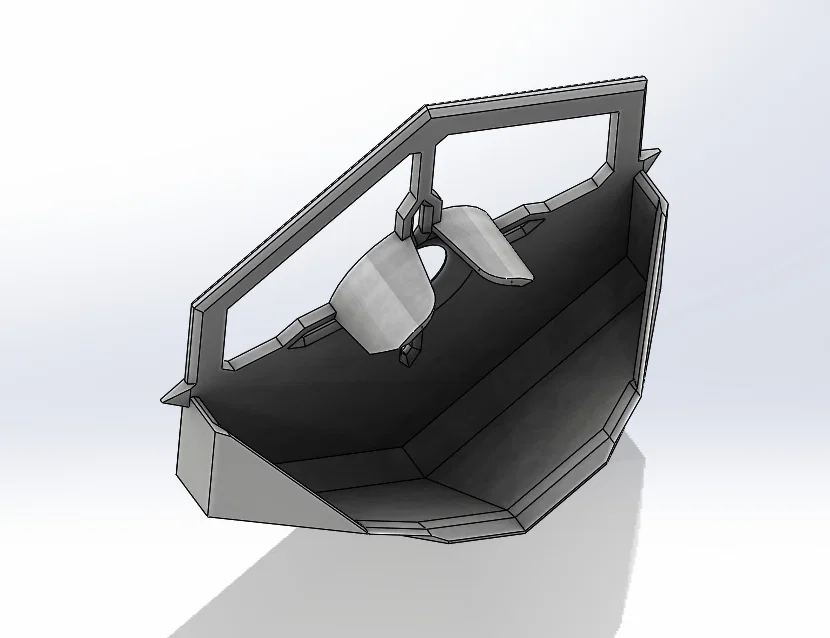

2. Tấm chắn bụi (dust spray shield) để hạn chế bụi bắn ngược lên khi khoan tốc độ cao (và hướng bụi vào trong khay hứng).
3. Phần loe (taper) cho lỗ khoan trung tâm để bụi tự rơi vào khay hứng tự nhiên hơn.
4. Miệng rót bụi (dust pour spout) giúp đổ bụi ra thoải mái, dễ dùng hơn.

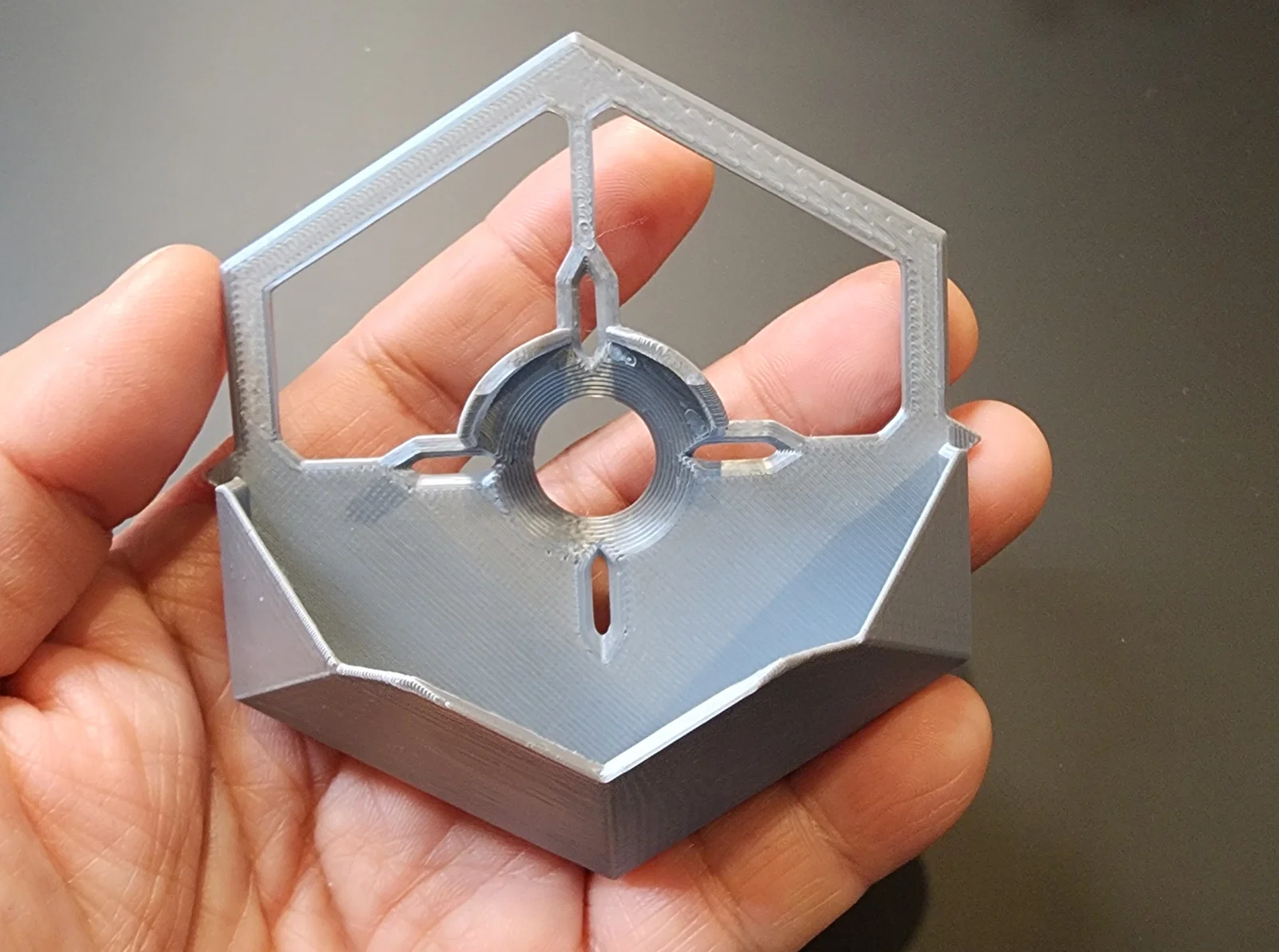

5. Thiết kế nhỏ gọn, tối ưu kích thước — bản to hơn chỉ chiếm chỗ chứ không giúp hiệu quả hơn. Còn bản quá nhỏ thì tay bạn sẽ gần mũi khoan hơn, lỡ trượt có thể nguy hiểm — mẫu này canh kích thước để giúp bạn tránh chấn thương.

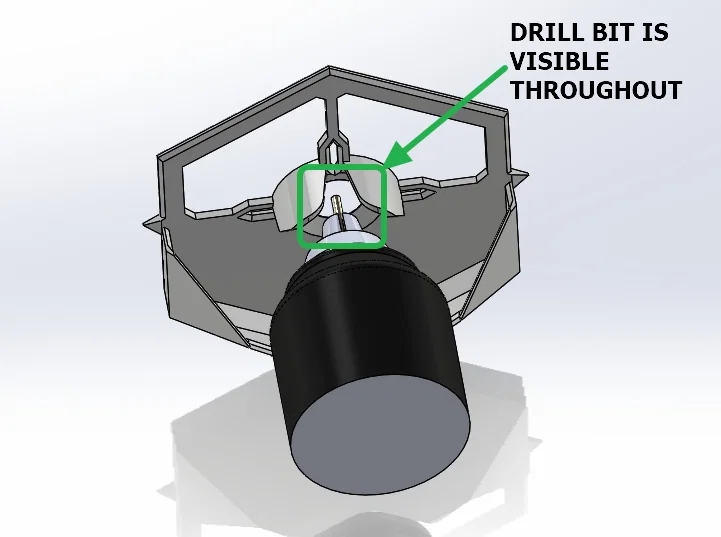

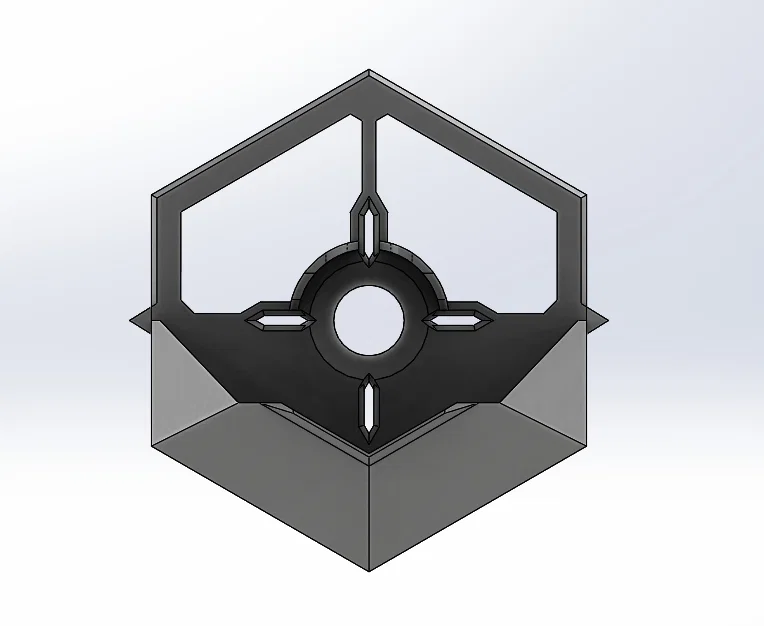

     5. Có khoét một phần trên tấm chắn để nhìn rõ vị trí lỗ khoan như hình bên dưới.

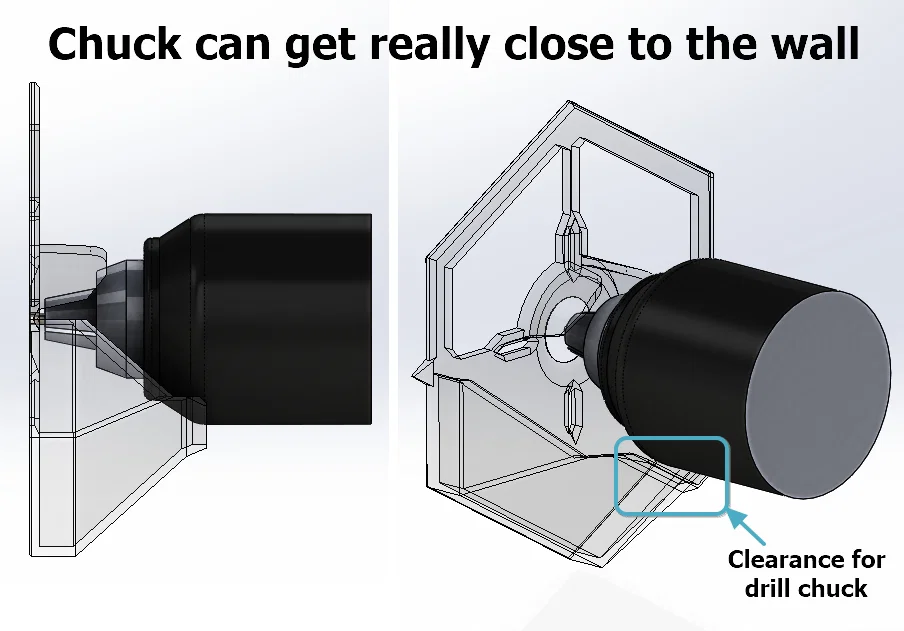

     6. Chừa đủ khoảng hở để không vướng vào đầu kẹp mũi khoan (drill chuck) — đặc biệt hữu ích khi khoan bằng mũi nhỏ và chuck cần áp sát tường.

     7. Không cần máy hút bụi (vacuum) — dễ set up, dễ dùng và cất gọn hơn nhiều.

     8. Gọn — dễ cất.

     9. In không cần supports.

     10. Có kèm file STEP để tiện remix.

Khuyến nghị:

1. Mẫu này rất hợp in bằng PLA.
2. Layer 0.2mm và nozzle 0.4mm.
3. Brim 2–3mm rất nên dùng.
