#0114 [Remix] Hộp đựng danh thiếp <Spring Loaded Card Ejection>

Cảm ơn bạn đã ghé xem model này!

Nếu bạn thấy những gì mình làm hữu ích, bạn có thể cân nhắc mời mình một ly cà phê, và xem thêm các model khác của mình!

Lấy cảm hứng từ thiết kế hộp đựng danh thiếp của @LoboCNC, và nhờ license “thoáng” của LoboCNC nên mình có thể chỉnh sửa, tinh gọn lại một vài điểm trong thiết kế.

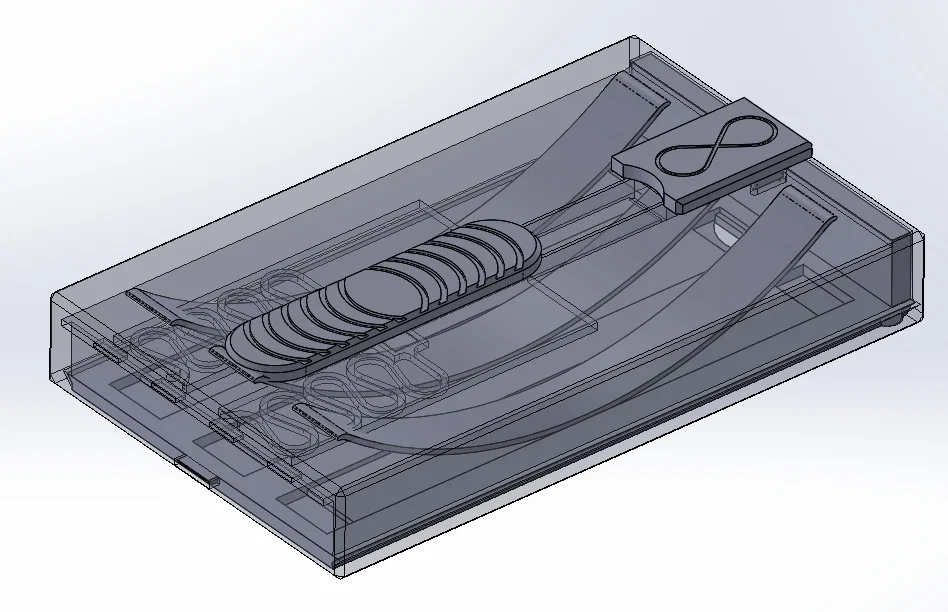

Các cải tiến:

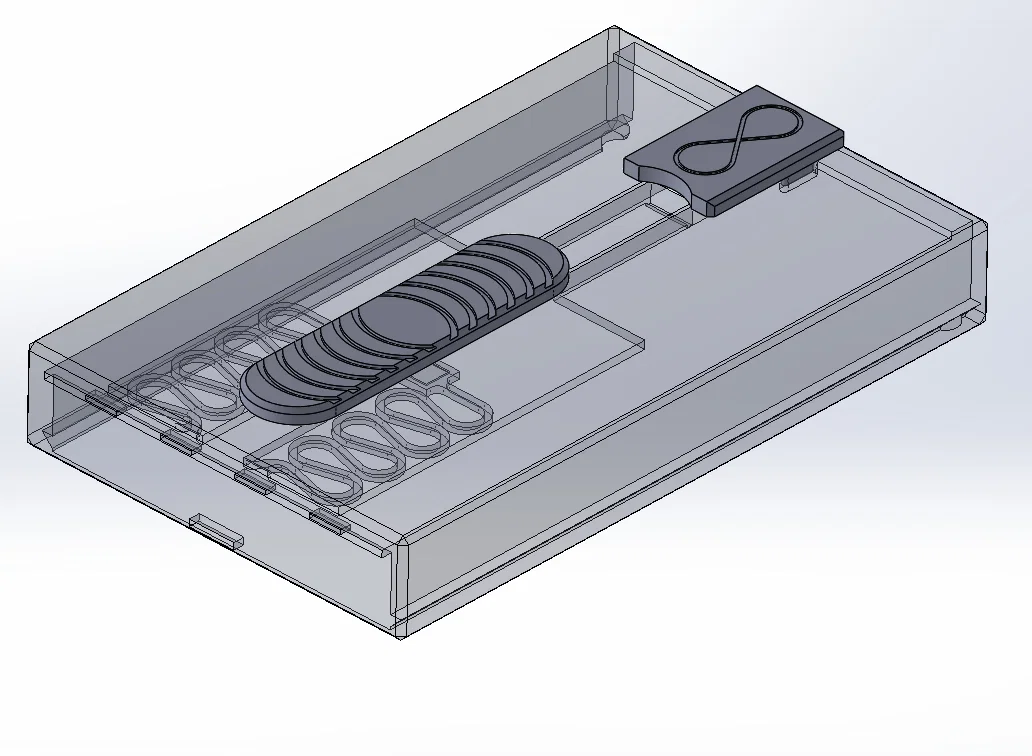

1. Tăng lực lò xo kiểu “snake” — vẫn khuyến nghị dùng PLA.
2. Làm rãnh cho nút bấm để bám tay tốt hơn khi bạn trượt.
3. Phần nắp trên để trống để bạn tùy biến với tên hoặc logo công ty.

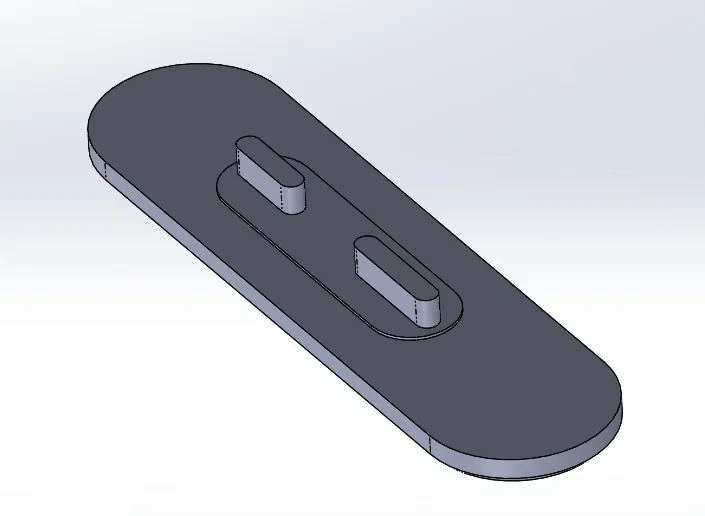

4. 2 rãnh trên nút bấm giờ có 2 kích thước khác nhau để định hướng đúng, lắp ráp không bị sai.
5. Bo tròn phần đầu lò xo lá để giảm ma sát với danh thiếp.
6. Thêm một số chamfer còn thiếu.
7. Có kèm file STEP và Solidworks để bạn tùy biến — cùng tinh thần và license như @LoboCNC đã đặt.

LƯU Ý: Tùy độ dày và độ nhám/xử lý bề mặt của giấy danh thiếp, có khi bạn chỉ nhét được khoảng 12 tấm mà vẫn đẩy ra mượt. Hãy thử với đúng loại giấy của bạn để biết số lượng phù hợp.

Khuyến nghị in (Printing Recommendations):

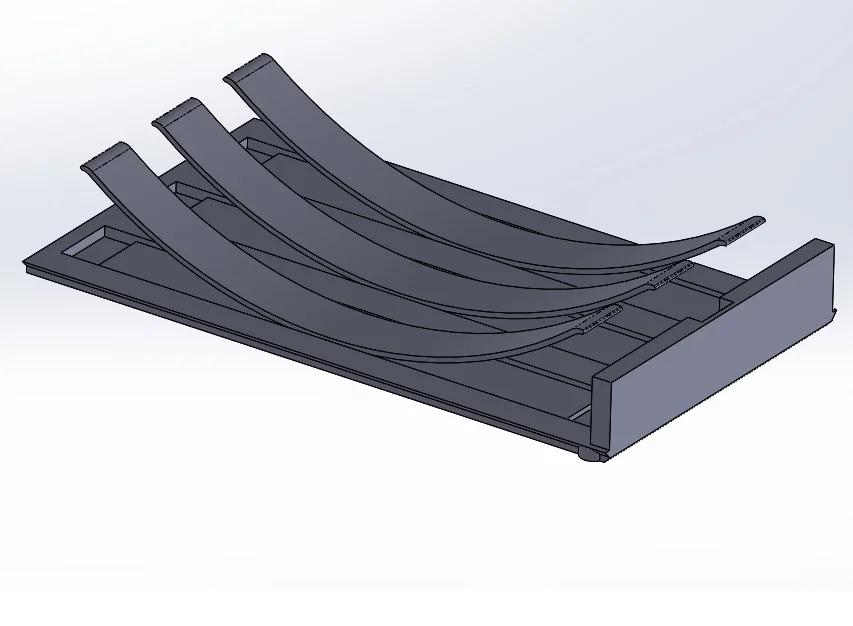

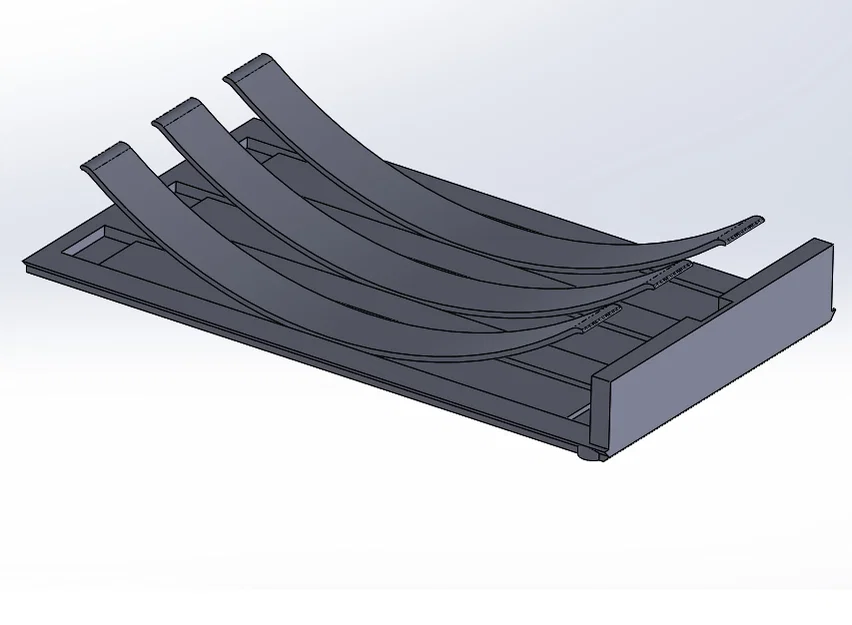

1. In lò xo lá bằng PETG để có độ đàn hồi — PLA có xu hướng bị “lì” (take a set) theo thời gian.
2. In lò xo lá kèm các đĩa hỗ trợ bám (adhesion helper disks) ở mỗi đầu để giảm rủi ro in lỗi — nếu không phần này có thể không đủ diện tích bám vào mặt bàn in.

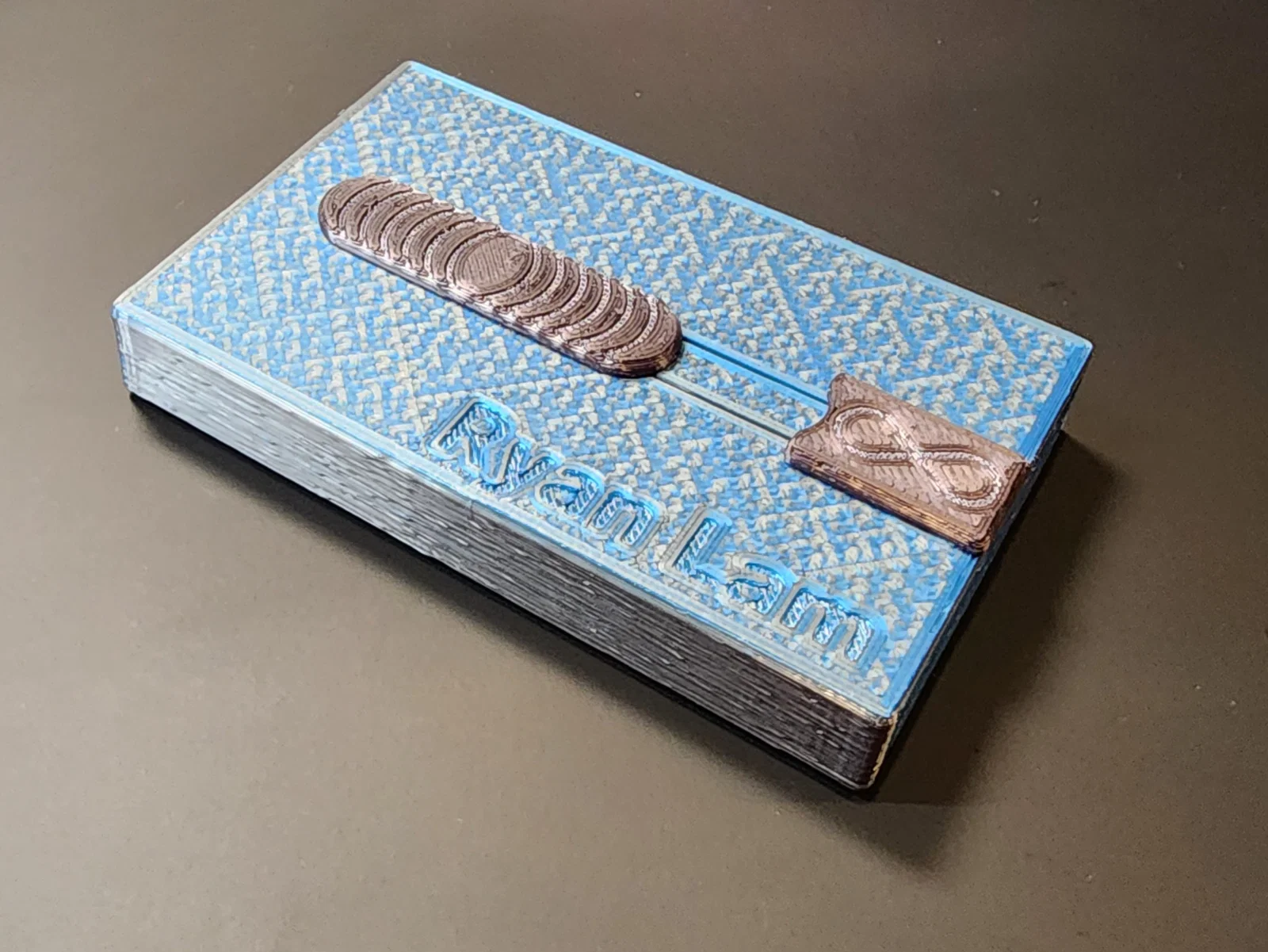

3. Hoa văn bạn thấy trong hình là do dùng infill “Hilbert Curve” cho lớp đáy (lớp đầu tiên). Kết hợp với filament silk PLA 2 màu (dual-extruded) sẽ tạo hiệu ứng màu xen kẽ theo họa tiết Hilbert, nhìn khá hay.

Mẹo hậu xử lý (Post Processing Tips):

1. Ở phần Top Blanked — nhớ kiểm tra không còn bavia/“cục chỉ” filament thừa tại vị trí móc vào mép thẻ để đẩy thẻ ra. Khu vực này sạch sẽ thì mỗi lần đẩy sẽ ổn định hơn.
2. Dùng keo 502 (super glue) để dán lò xo lá, nút bấm và nắp che rãnh (slot cover). Chỉ cần một ít keo.
3. Khuyến nghị dùng kẹp chữ C (C-clamp) nhỏ để giữ nút bấm trong lúc keo khô.

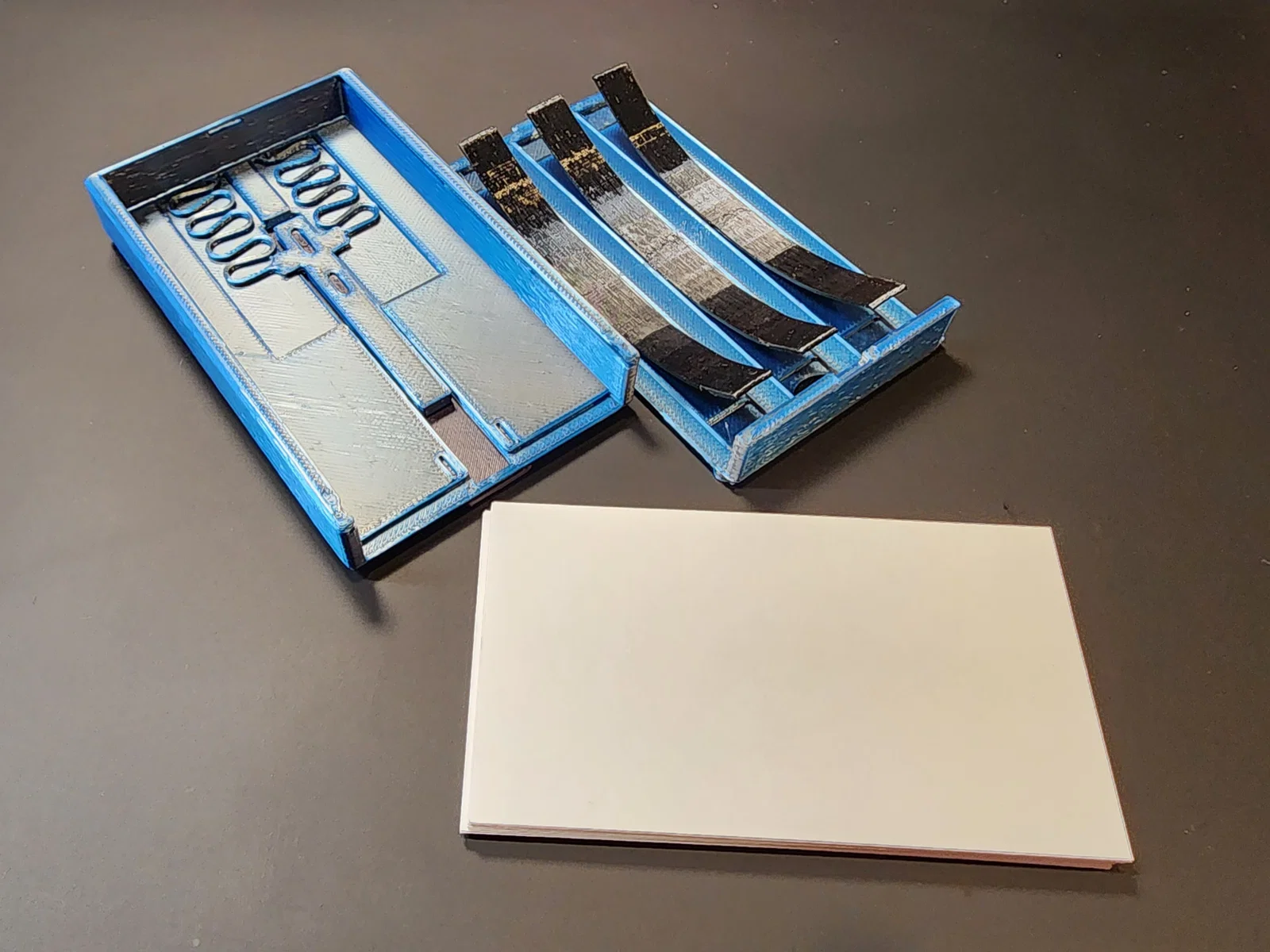

4. Sau khi chấm keo lên từng lò xo lá, hãy nạp vài tấm danh thiếp và ấn đều xuống lò xo. Rồi ráp phần bottom vào top và tận dụng lực lò xo để giữ cố định trong lúc keo khô.
5. Dùng dao X-acto để tách các lò xo “snake” khỏi phần top. Làm nhẹ tay, từng chút một, luân phiên hai bên, cho đến khi thả tự do toàn bộ chiều dài của cả hai lò xo.
6. Đừng quên gỡ các support tích hợp sẵn ở khe thoát thẻ (trên phần Top Blanked).

Ghi chú khi sử dụng (Usage Notes):

1. Với giấy danh thiếp dày 0.4mm, khuyến nghị không quá 15 tấm.
2. Bạn nên thử xem tối đa bao nhiêu tấm của bạn là vừa.

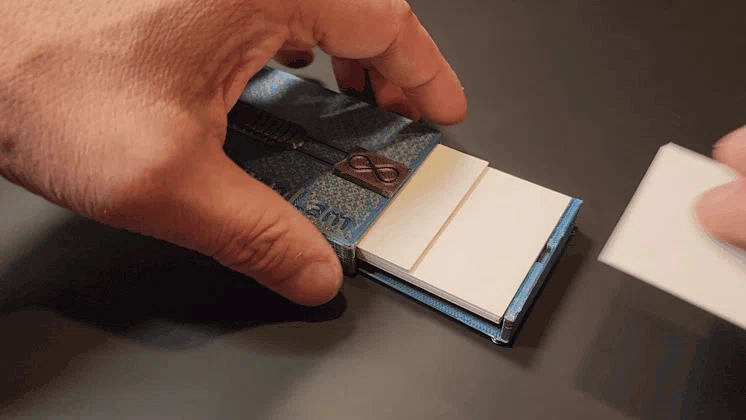

Xem GIF phía trên để hiểu cách hoạt động. File phần Top được để trống để bạn thêm tên hoặc logo của riêng bạn.
