Cyclone Separater Modular (xếp chồng/stackable) cho ống 2.5 inch

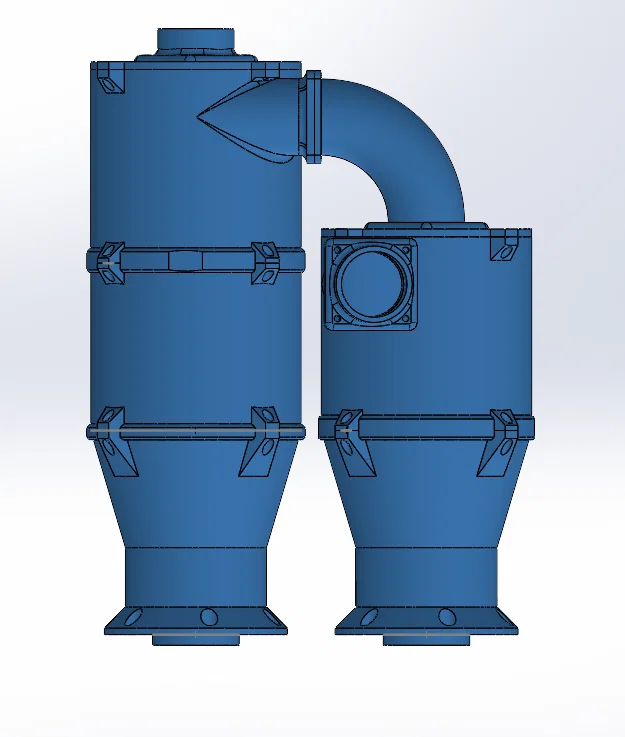

Cyclone separater dạng modular, có thể xếp chồng (stackable) cho ống hút bụi ID 2.5 inch. Bản V1.1 thêm extension để dùng 2 thùng cùng chiều cao hoặc 1 thùng lớn khi stack nhiều module. File STL trong thư mục.
Mô tả
V1.1
Đã thêm phần extension cho phép bạn dùng hai thùng chứa cùng chiều cao hoặc một thùng lớn để hứng bụi/rác khi xếp chồng nhiều module cyclone.
V1-
File STL nằm trong thư mục
Thiết kế để dùng trong khu vực máy phay (milling) của mình.
Phần Top có thể cắt từ mica/plexiglass để nhìn được bên trong nếu có nghẹt.
Thiết kế để in các phần rời trên máy Prusa MK3s/MK3S+ (250 x 210 x 210mm).

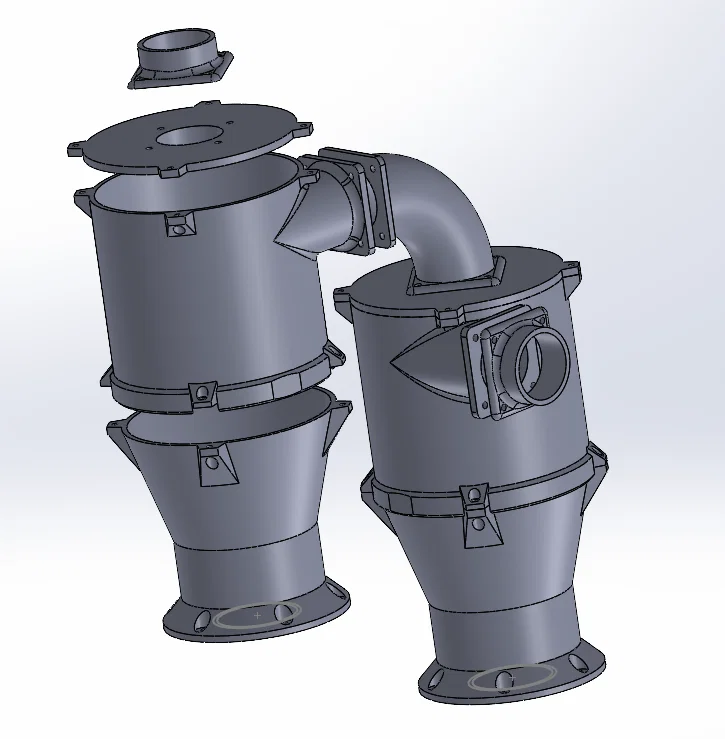

Dạng modular: dễ dàng thiết kế inlet/outlet/body mới với kiểu bắt ốc ghép lại.
Đường kính trong (ID) 2.5 inch cho inlet và outlet
Dùng ốc/đai ốc 5mm để lắp thân
Mình vẫn chưa in thử. Mình sẽ cập nhật khi có dịp.
Infill 10% là dư xài
Mình sẽ in phần Top và Base theo hướng úp ngược.
Vật liệu nào cũng được.
Tự slice theo nhu cầu.
Rất hoan nghênh góp ý! Vui lòng comment về các thay đổi, nâng cấp, hoặc kích thước outlet/inlet cần thiết.
