Chi tiết cụm bánh răng máy khoan Makita BHP453 (Makita BHP453 Drill Gear Assembly Part)
Chi tiết thay thế để sửa cụm gear/coupling/đổi tốc của máy khoan pin Makita BHP453. File được dựng bằng FreeCAD; thử in PETG-CF (0.4mm nozzle, 0.15mm layer, supports trên build plate) và lắp vừa khít.
Mô tả

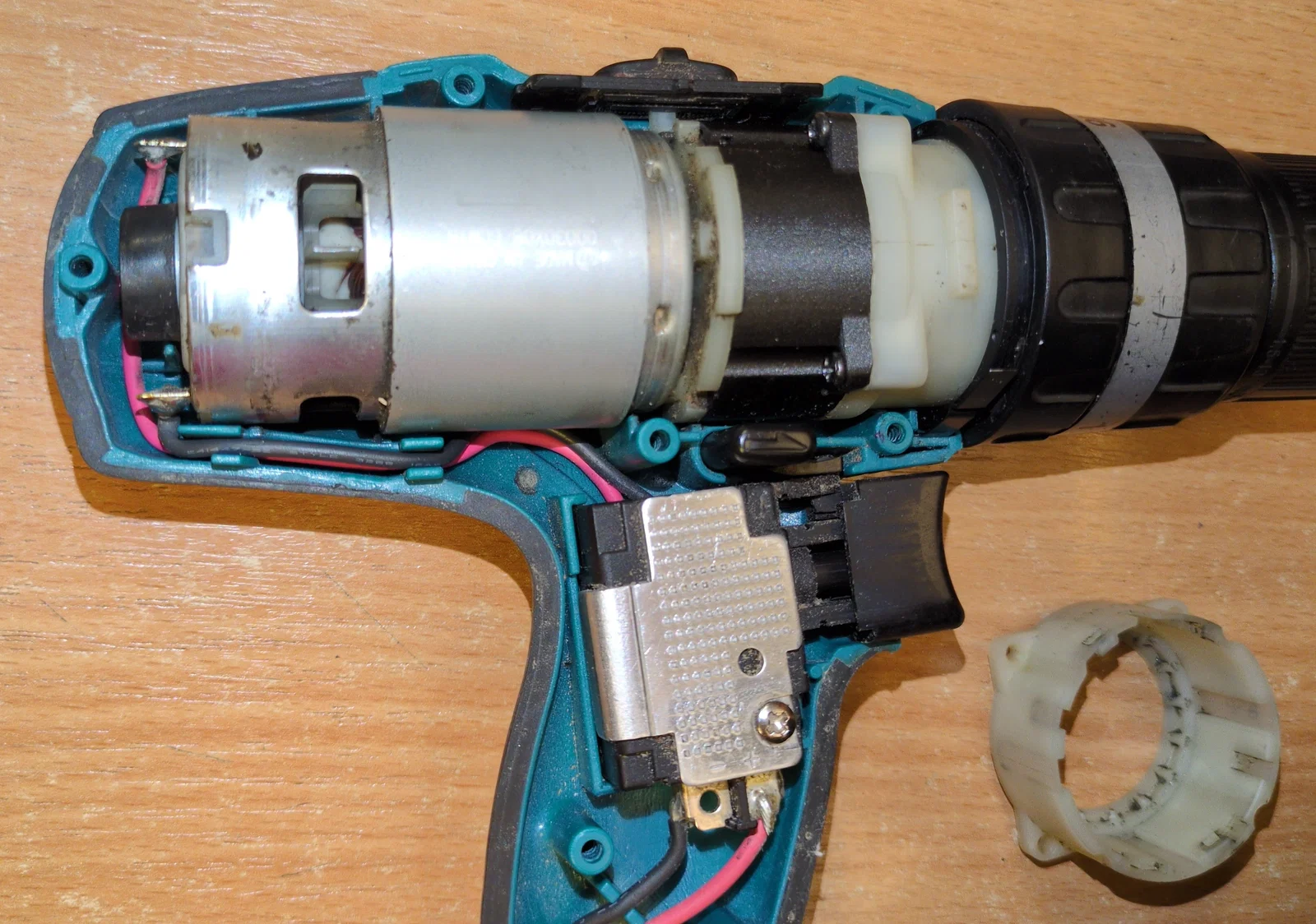

Sửa cơ cấu đổi tốc độ Makita BHP453

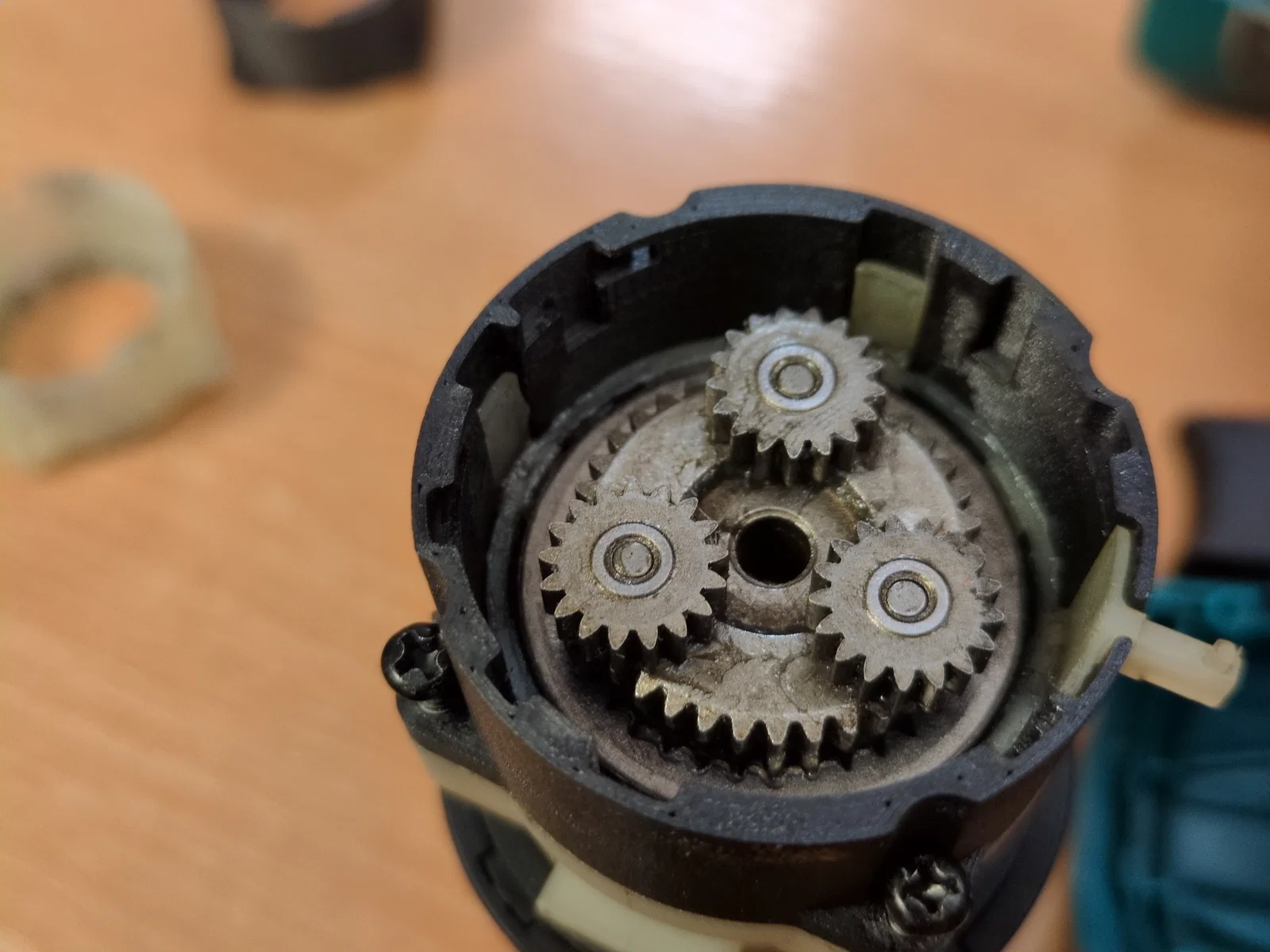

Cơ cấu đổi tốc độ dựa vào một clutch để khóa ring gear. Các răng của chi tiết nhựa dùng để khóa ring gear đã bị mòn hết.
Chi tiết thay thế được dựng trong FreeCAD 0.21.2
In 3D:
In trên Prusa XL với đầu phun 0.4mm
Filament: Prusament PETG-CF
Chiều cao lớp 0.15mm
4 perimeters
supports chỉ đặt trên build plate

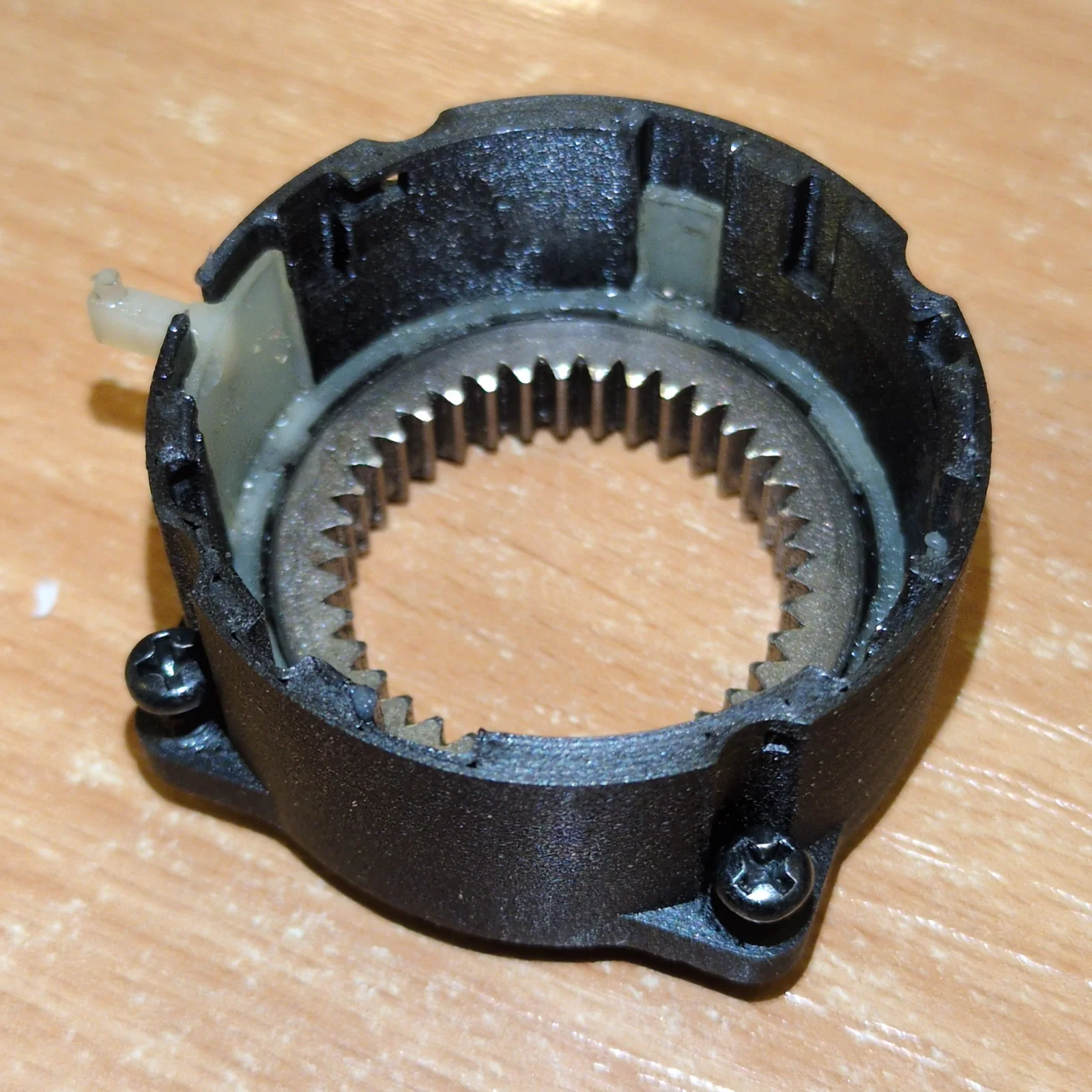

Lắp vào vừa khít luôn, không cần hậu xử lý gì, ngoại trừ tháo supports.
Mình bôi trơn các phần trượt bằng một ít vaseline.

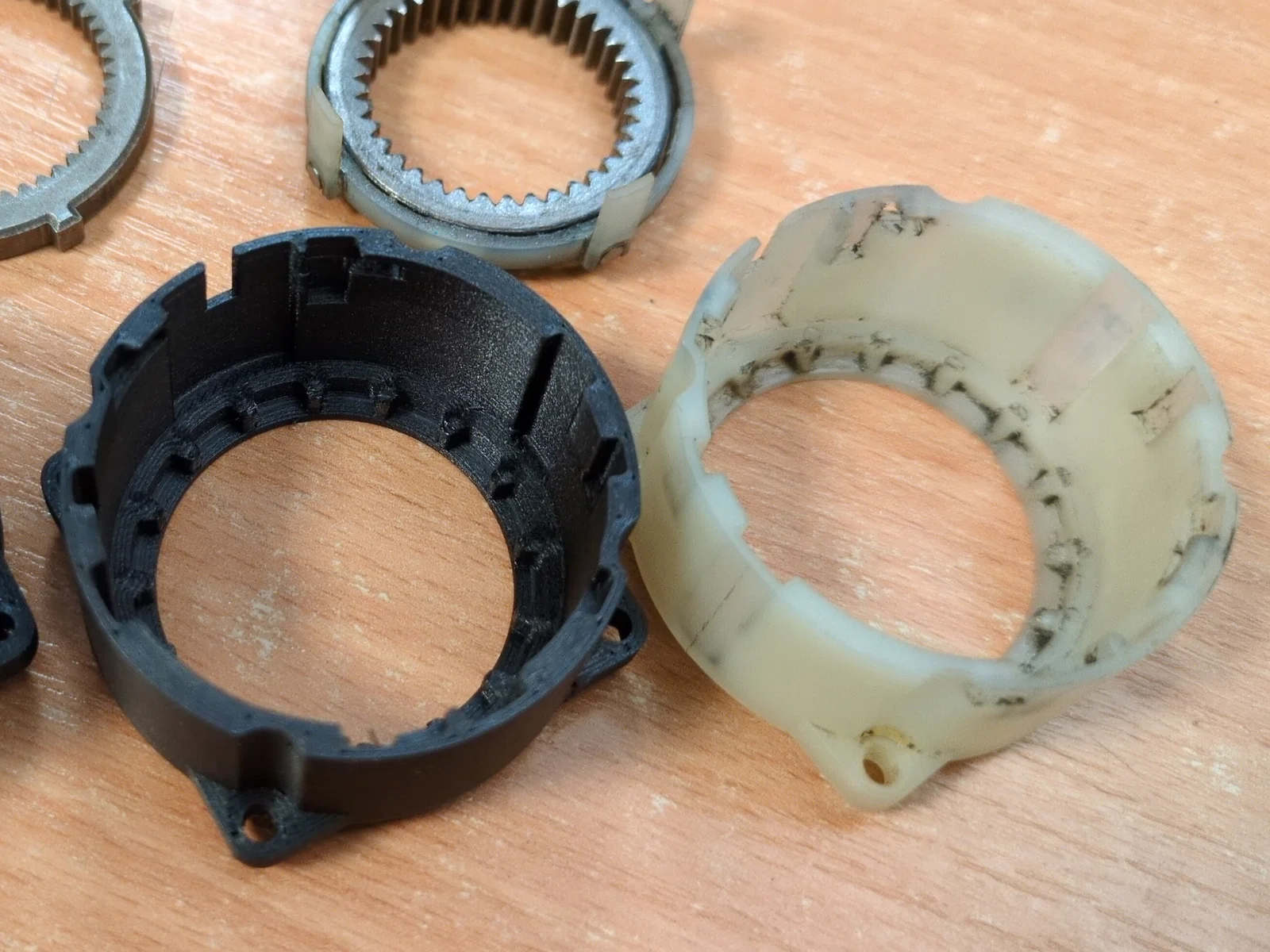

Chi tiết zin làm từ PA66-GF33. Khả năng cao là PETG sẽ không chịu nổi các tải nhiệt/cơ/hoá về lâu dài. In bằng polyamide gia cường sợi có thể sẽ là lựa chọn tốt hơn.
Nếu chi tiết PETG bị bể, mình sẽ cập nhật ở đây.
Bạn dùng thử thấy sao thì cho mình biết nha.
