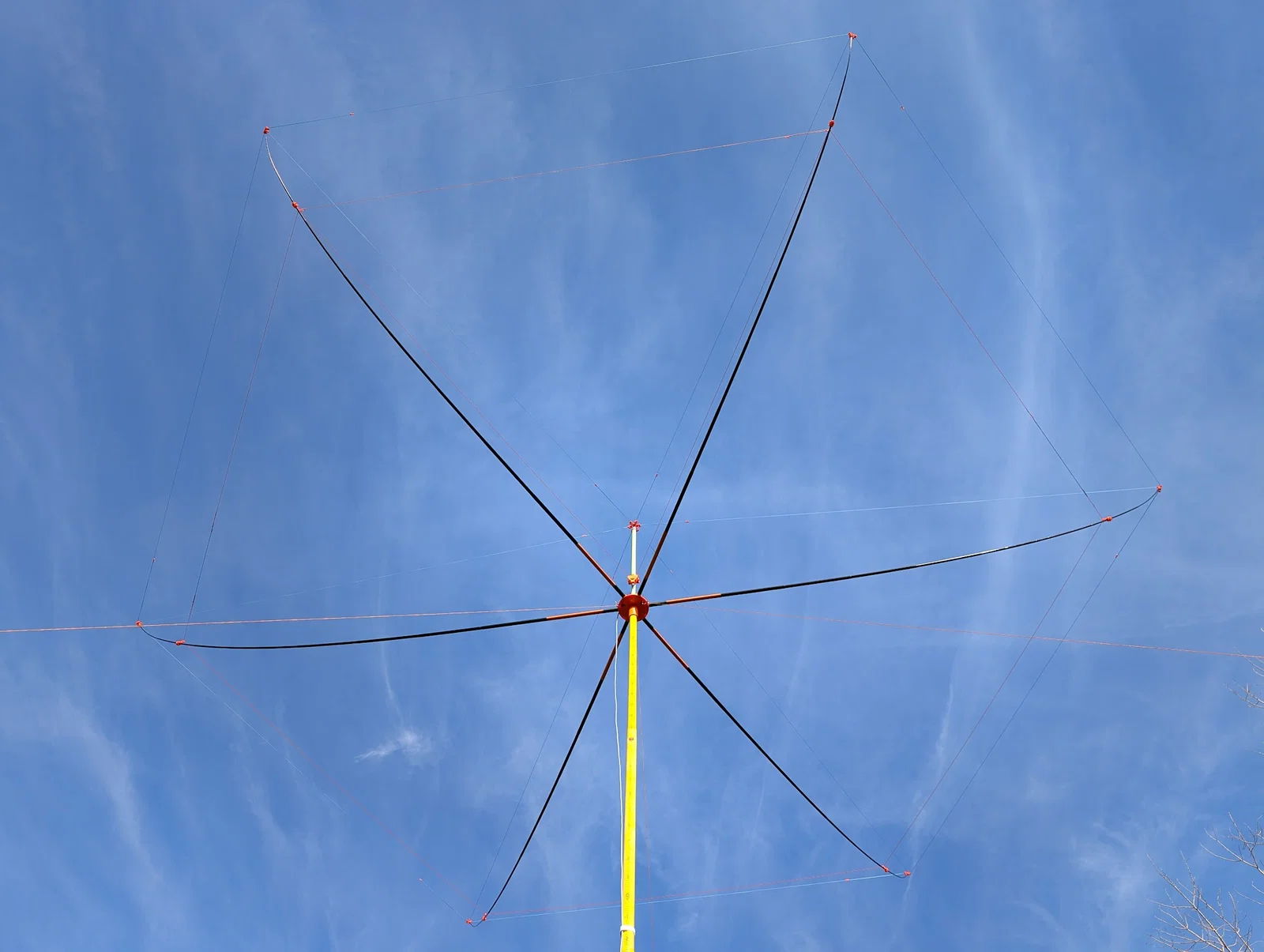

Anten Hex Beam Di Động Dùng Cần Câu (Portable Hex Beam Antenna Using Fishing Rods)

Đây là một thiết kế hex beam antenna cho các băng 6–20M. Bản mình làm có dùng cây Hastings telescoping lineman stick (chắc bạn sẽ không dùng), nên bộ này hợp để lấy làm ý tưởng cho bản dựng của bạn hơn (không phải gói “in xong lắp luôn”).

Vật liệu sử dụng:

• Dây paracord 1.75mm (Type 95 - chịu lực 180lbs)
  • Dùng cho toàn bộ dây đỡ và dây guy.
• Cần câu cá chép 5.4m, tháo bỏ hai (2) đốt ngọn cuối.
  • Lưu ý: Mấy cây này đôi khi được rao là “carbon fiber”, nhưng mình đo megger một đoạn chưa phủ lớp bóng, nó >2.2GΩ trên 1mm, nên rõ ràng là không dẫn điện. Mình nghĩ nó chỉ là fiberglass thường. Mình cũng thử ống carbon fiber thật thì gần như “dead short” trên bất kỳ chiều dài nào.
• Móc neo/dằn dây cho dây guy
• Carabiner và cọc lều cho dây guy
• Dây ~22AWG cho phần radiator.
• Cụm balun:
  • Ferrite FT140-43 (còn gọi: Fairrite # 5943002701)
  • Cáp coax RG-174
  • Đầu nối BNC
  • Cọc đấu banana jack (binding posts)
  • Ốc M3 để cố định toroid + heat set insert cho thumbscrew để siết nắp
• Cột/mast dạng telescoping
  • Mình dùng hastings telescoping linestick làm phần đế, và dùng đốt trên cùng làm mast để neo dây guy và gắn balun.

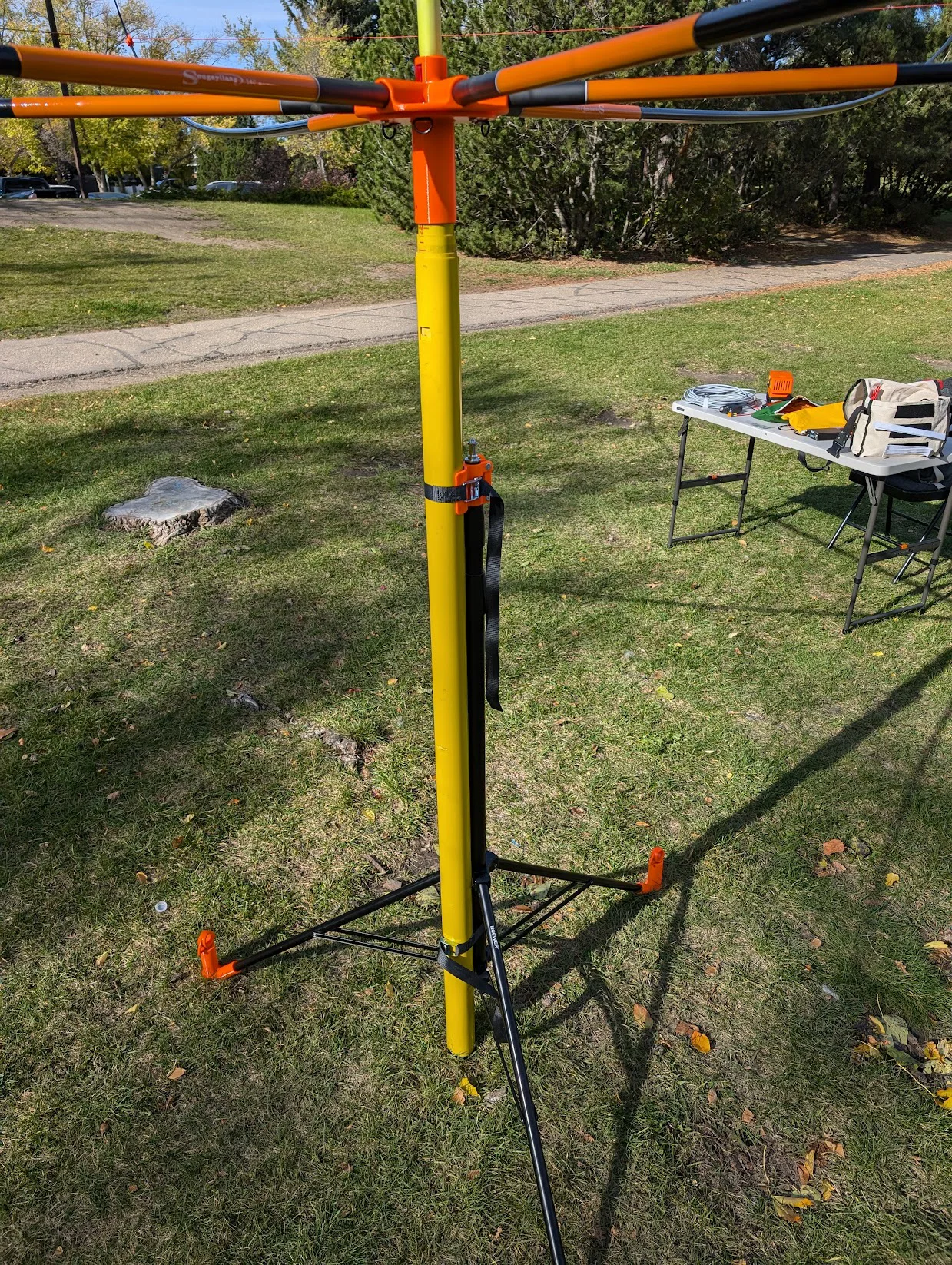

  • Mình cột mast vào tripod và cố định tripod xuống đất bằng neo vặn (screw anchors).

Hướng dẫn lắp ráp:

Mình khuyên bạn nên chỉnh lại thiết kế này cho hợp với bộ mast telescoping bạn đang dùng. Các phần còn lại có thể hoán đổi qua lại được.

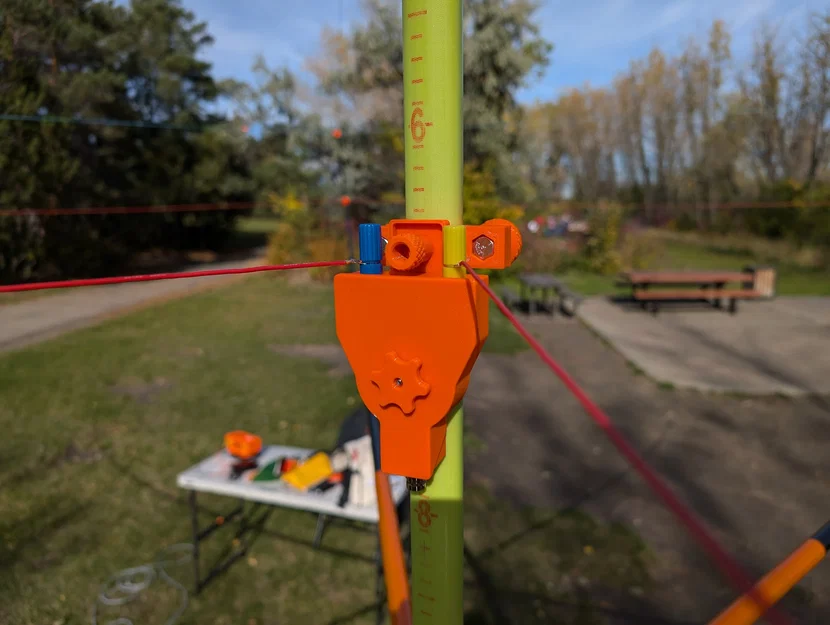

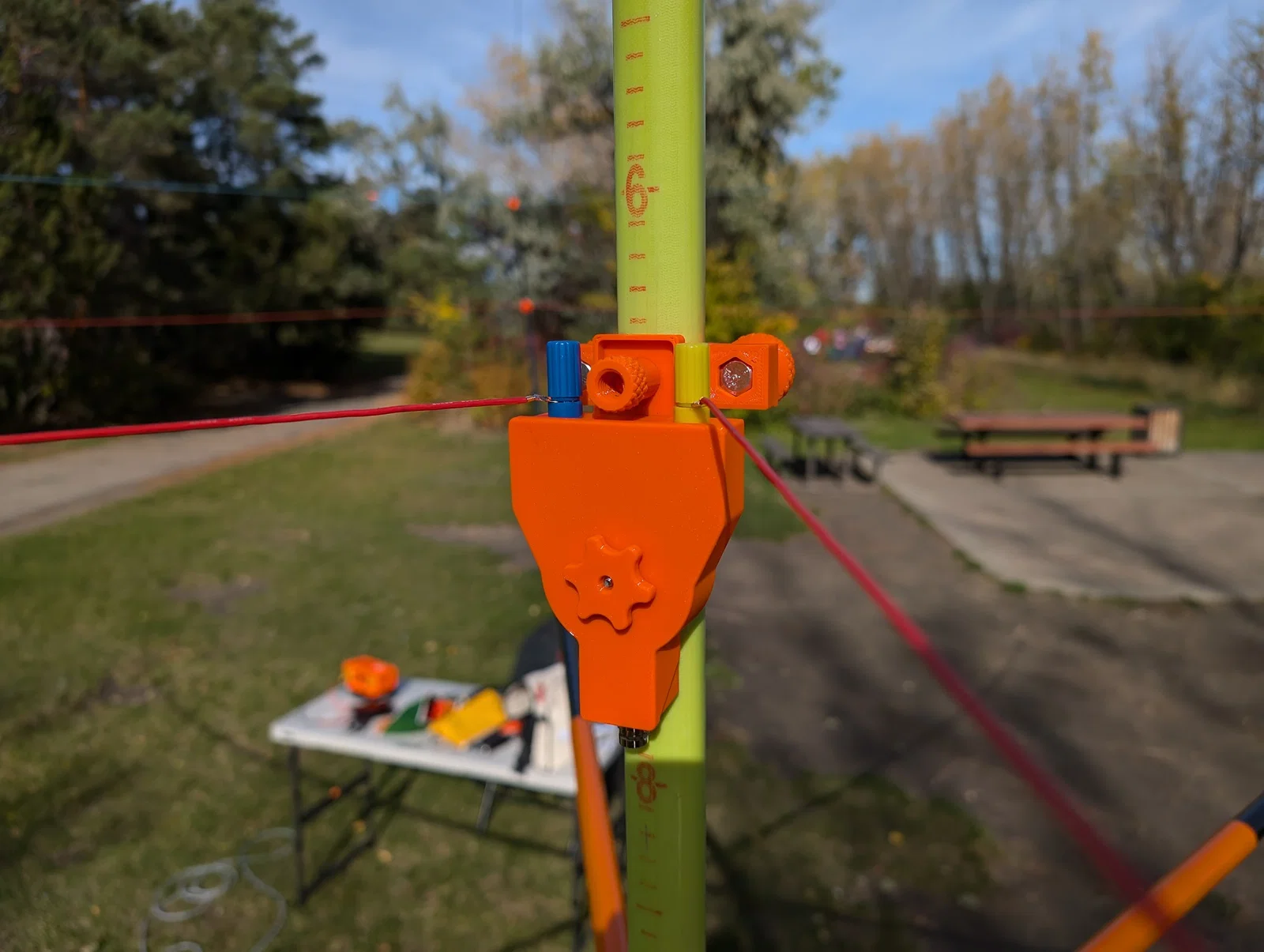

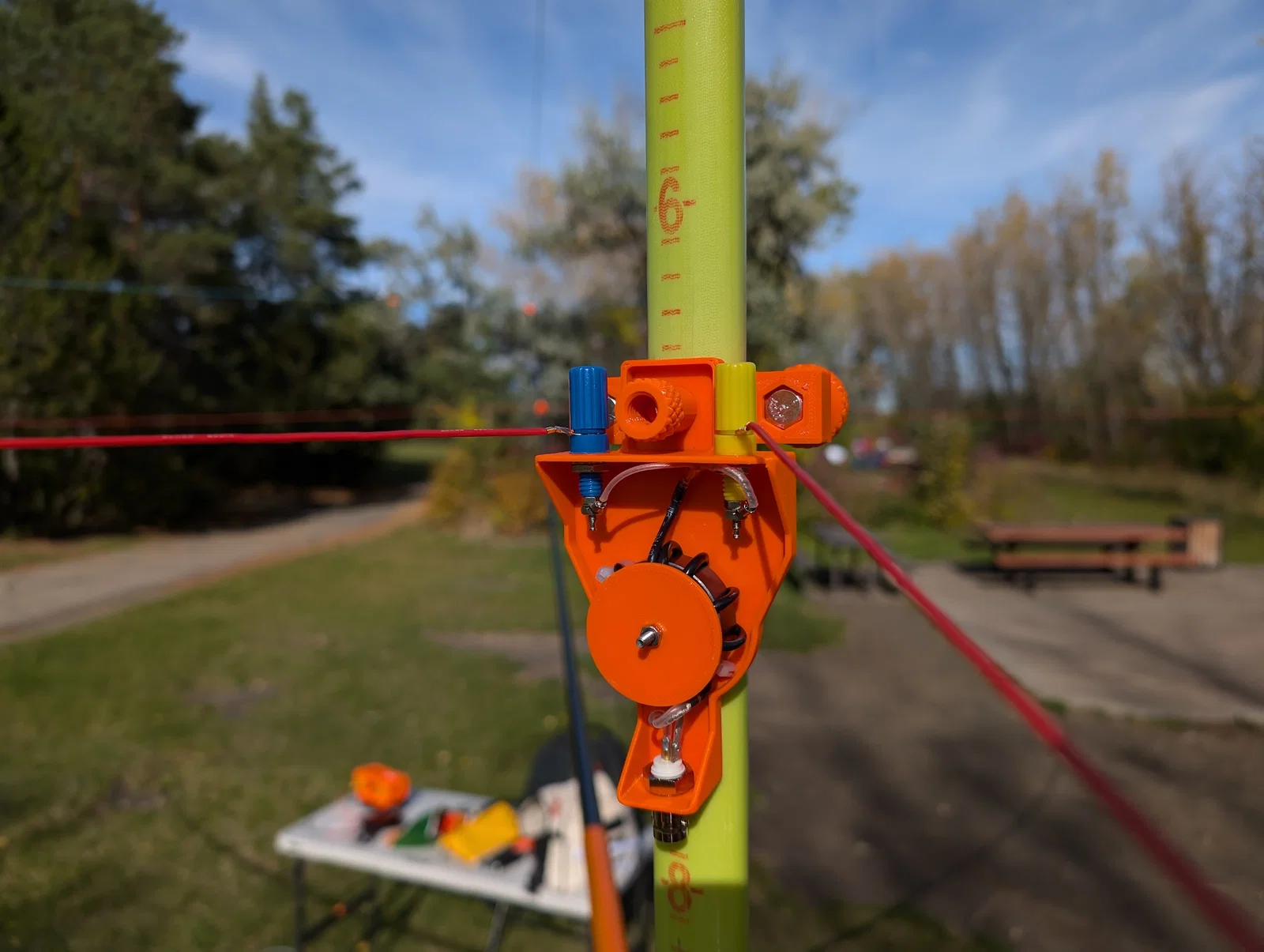

1. Làm balun. Balun sẽ được gắn trên phần mast phía trên và trượt lên/xuống tới độ cao cần thiết theo băng tần bạn muốn dùng.

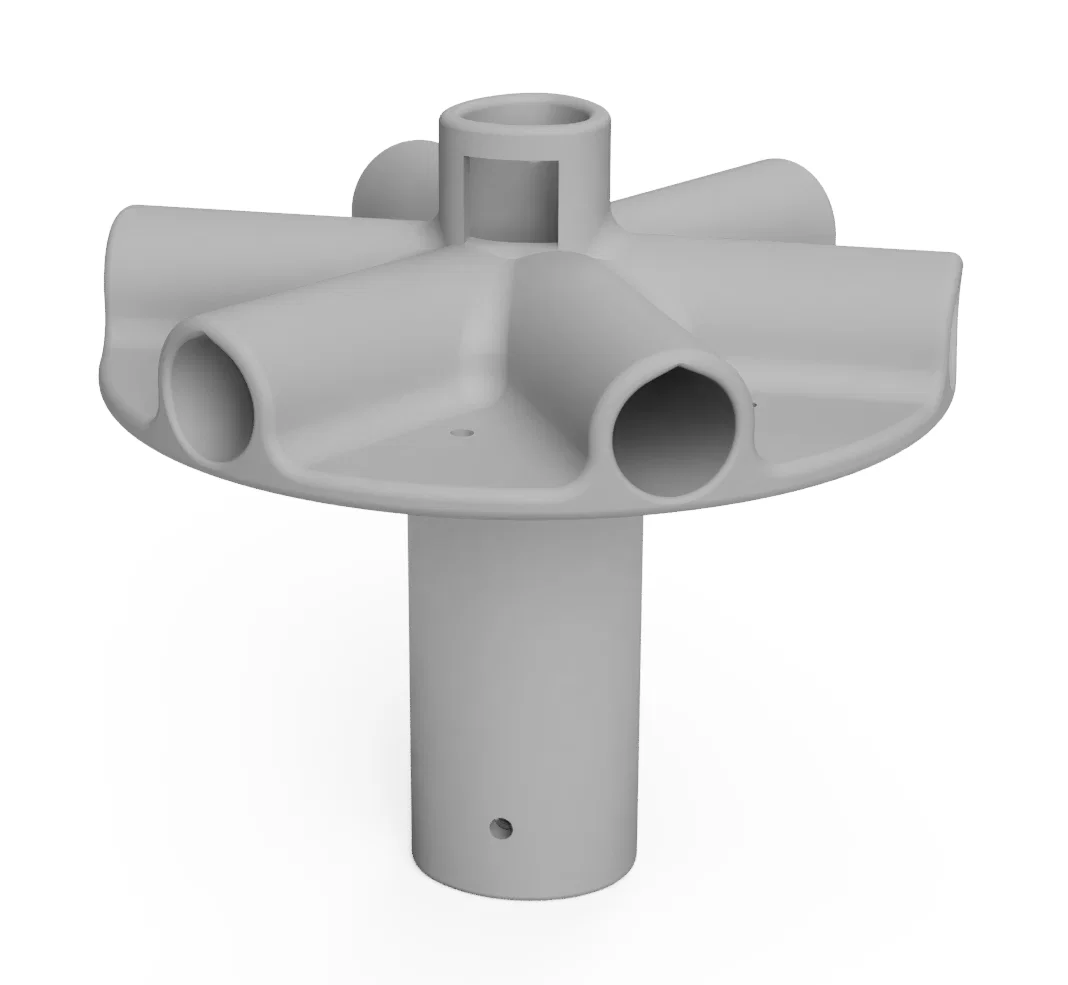

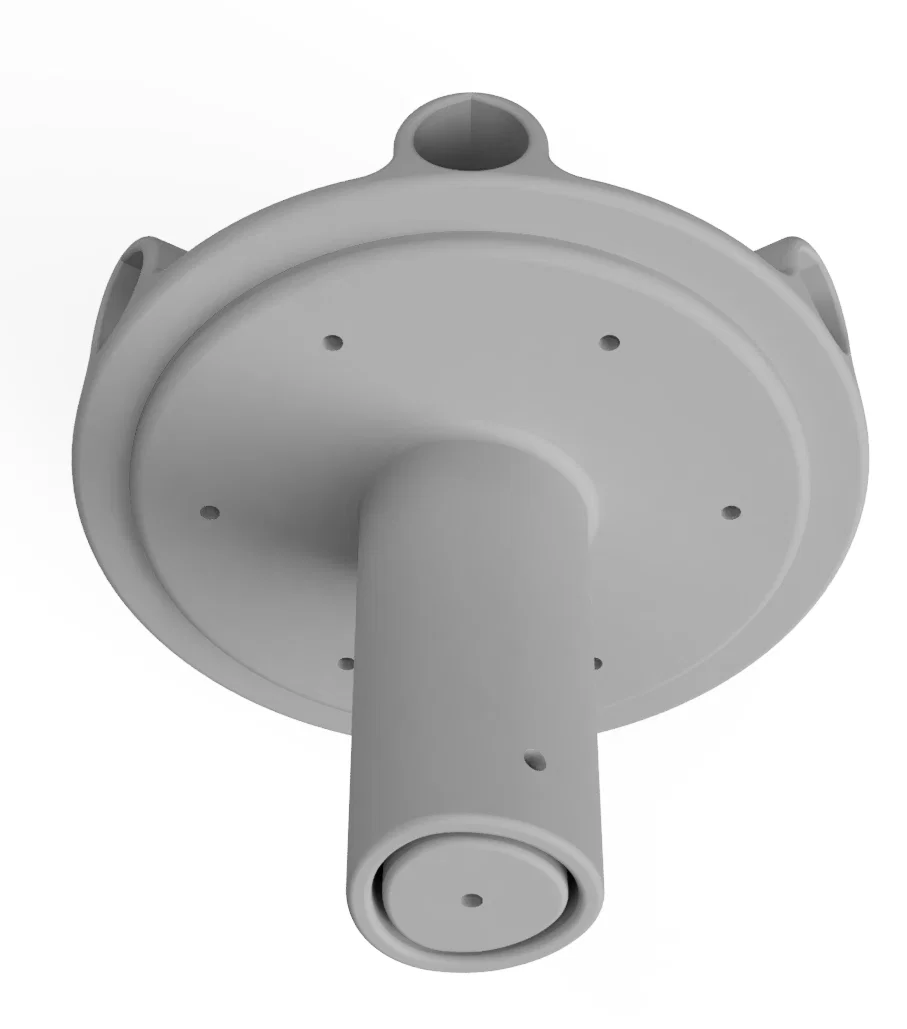

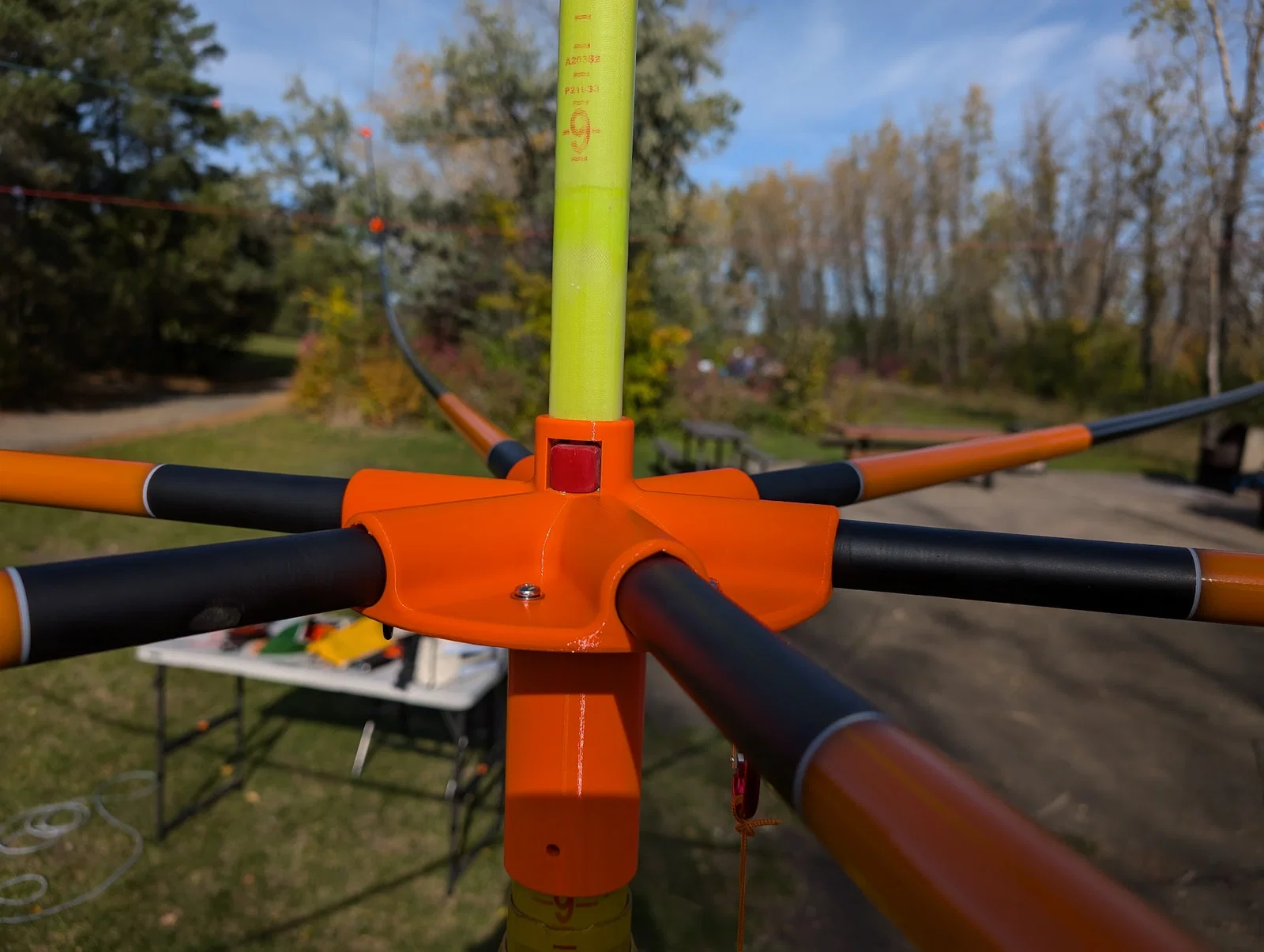

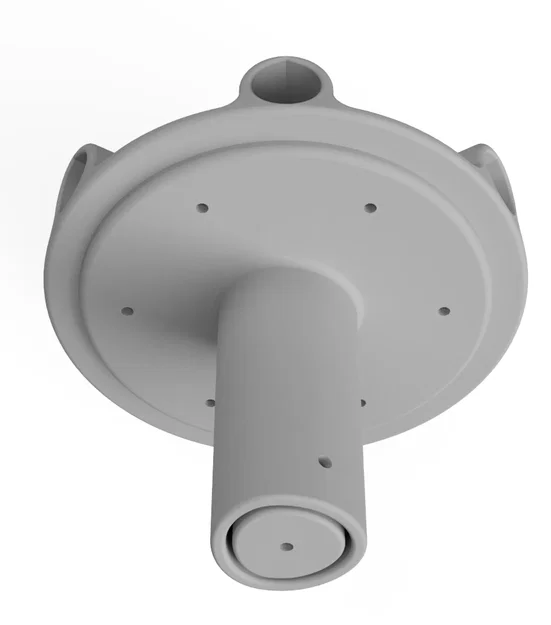

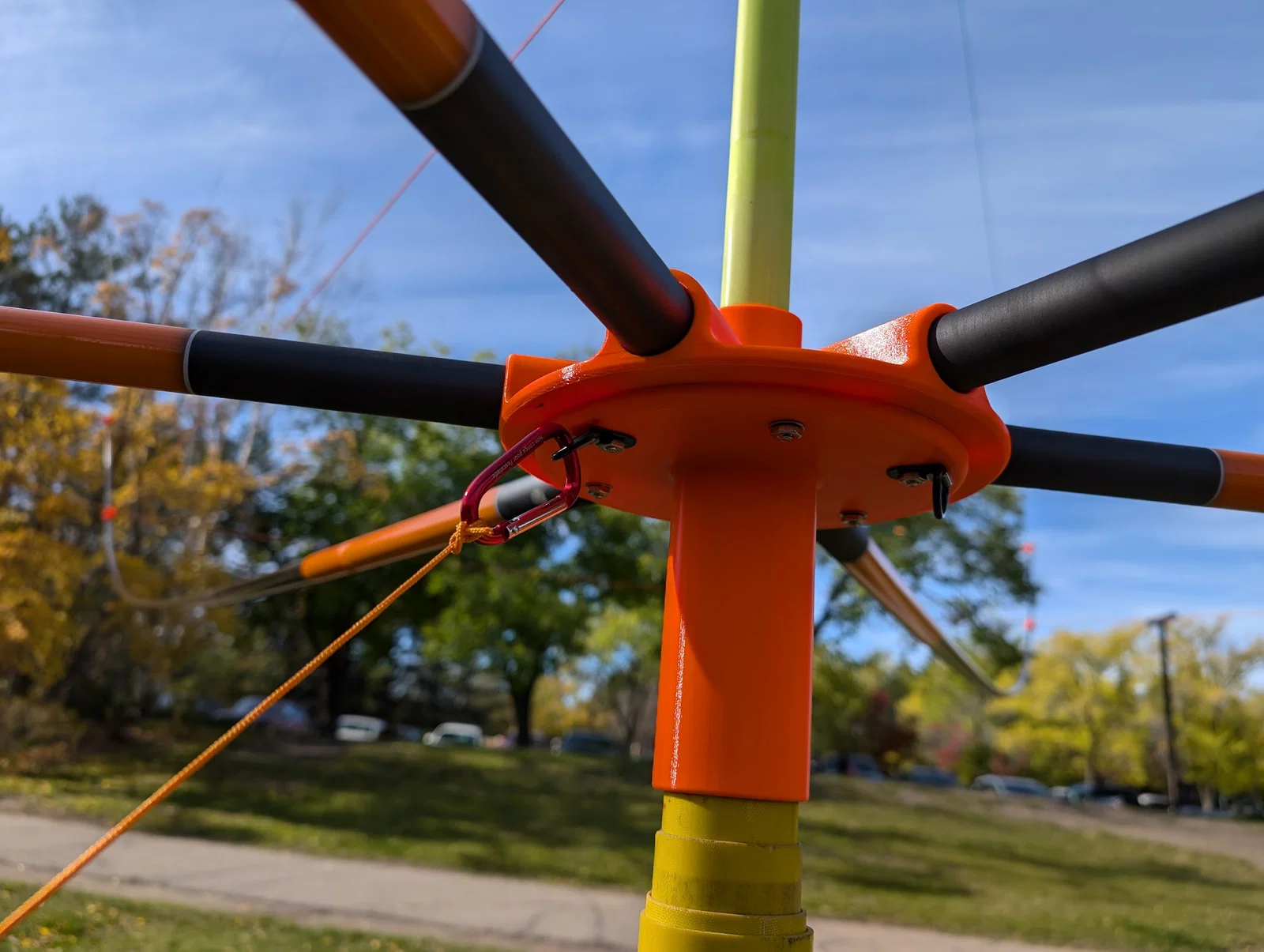

2. Làm hub cho cần câu và hub tương ứng để gắn/chèn vào mast của bạn. Có thể bạn sẽ cần chà nhám bên trong tùy độ khít với cần câu (nên in thử một mẫu test). Mình quấn giấy nhám quanh mũi khoan rồi chà cho khít chuẩn. Bắt hai hub lại với nhau bằng ốc #10, đồng thời gắn móc neo vào ba (3) con ốc để móc dây guy.

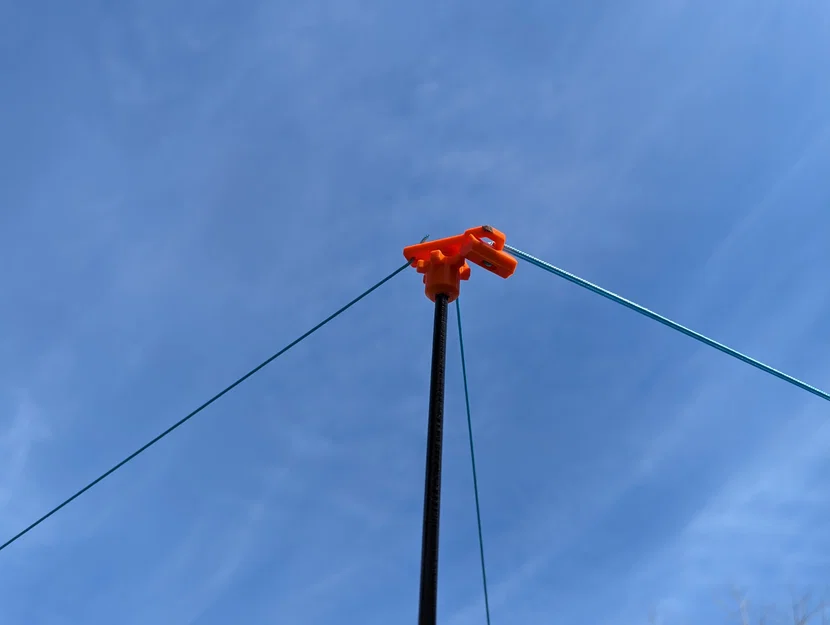

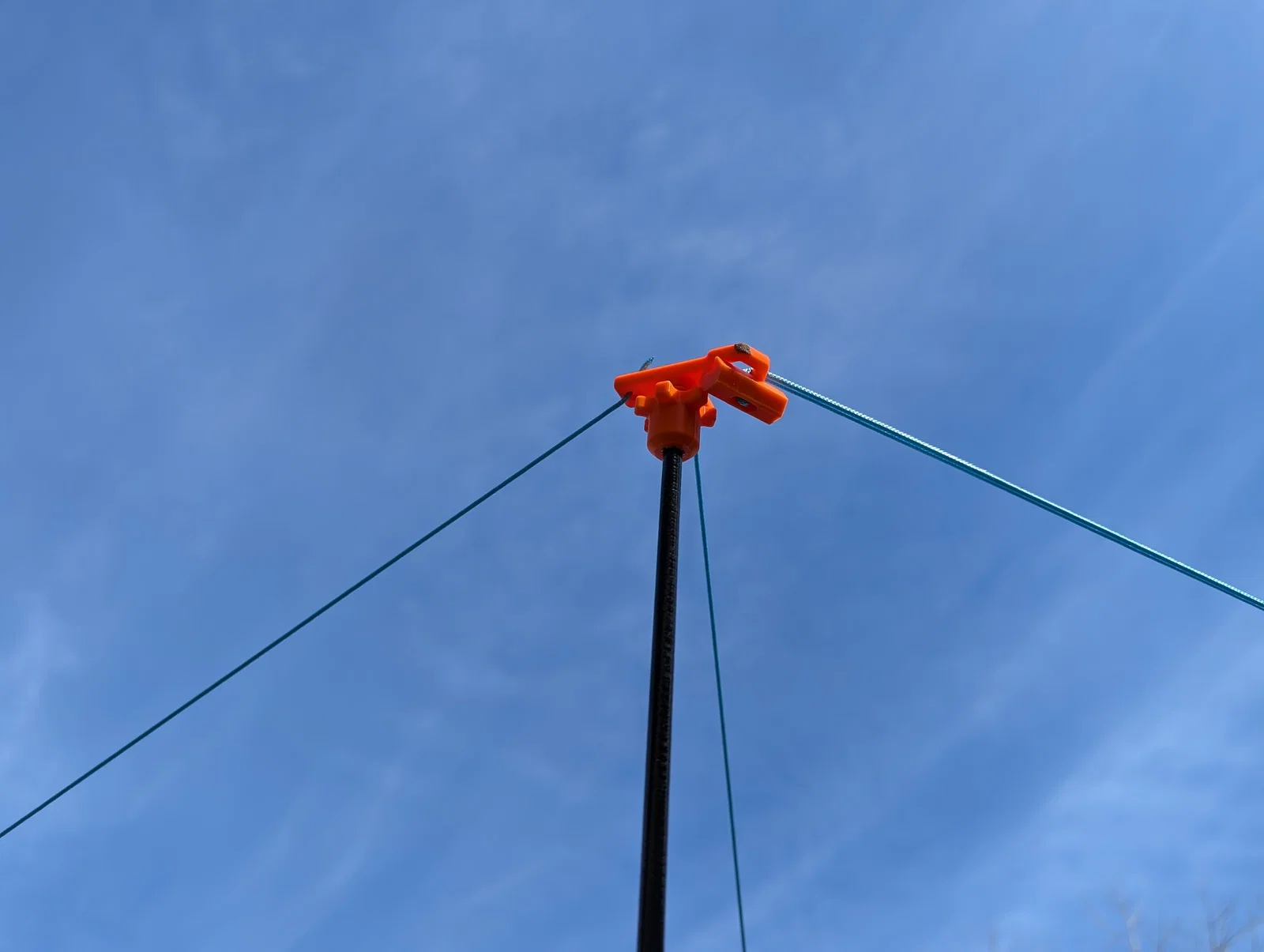

3. Nếu bạn dùng line stick, hãy in spline adapter và phần top để giữ dây guy. Gắn bằng ốc M3.
4. Tháo 2 đốt ngọn cuối của mỗi cần và luồn các collet holder vào thân cần.
   1. Lưu ý: Mình có collet giữ antenna được canh theo đoạn thân cần nơi dây antenna băng 20M sẽ nằm. Nếu bạn muốn dùng các băng từ 6–17M, bạn sẽ cần thiết kế lại collet này để nhận đường kính lớn hơn (thấp hơn trên thân cần).
5. Cắt toàn bộ dây và lắp toggles cùng để có thể tăng/giảm lực căng dây.

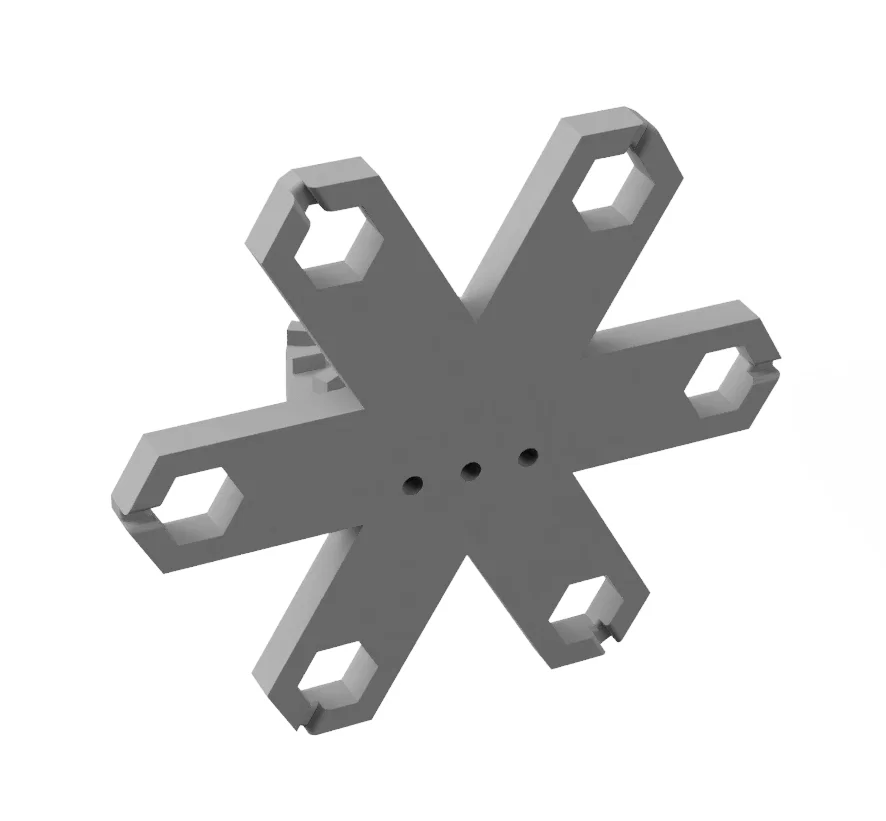

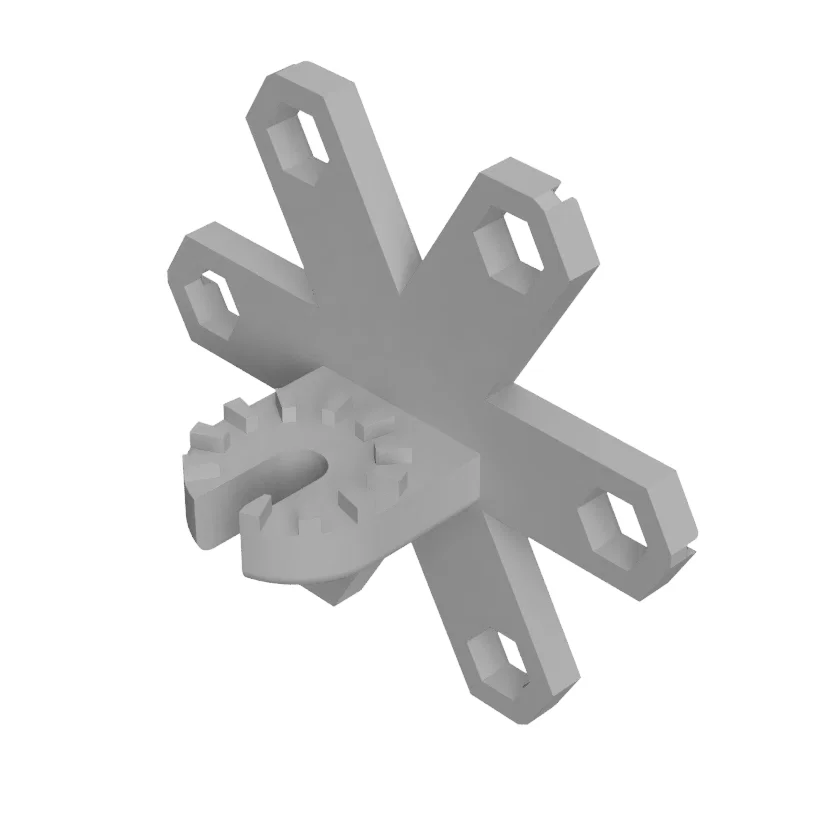

   1. Bạn cũng có thể dùng “Cord Hook” gắn kèm để móc ngang qua hai (2) spreader nằm kề balun nhằm giữ hai spreader đó căng đều (nếu không, antenna sẽ kéo lệch và làm hai spreader này bung ra nhiều hơn các cái còn lại)

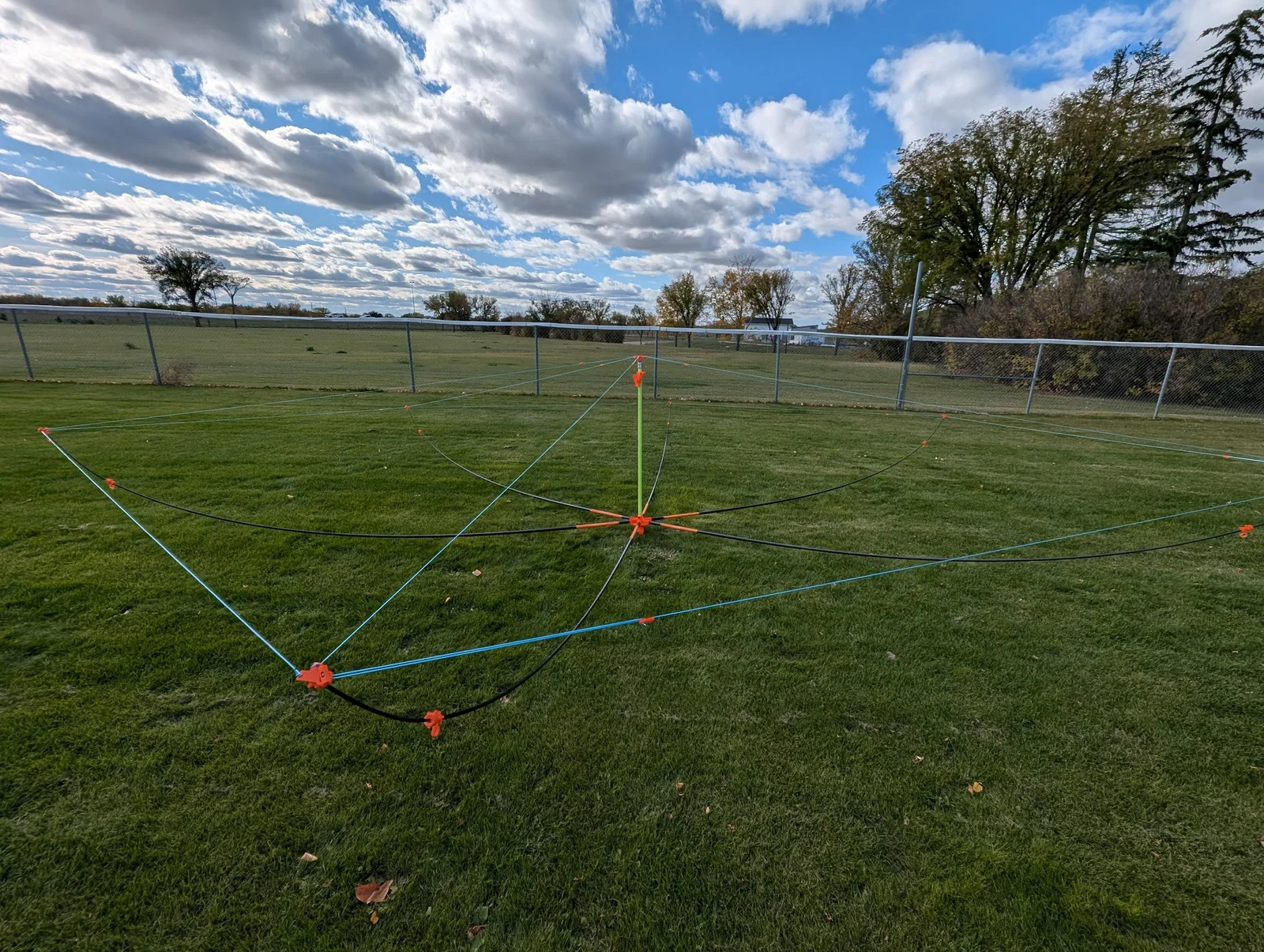

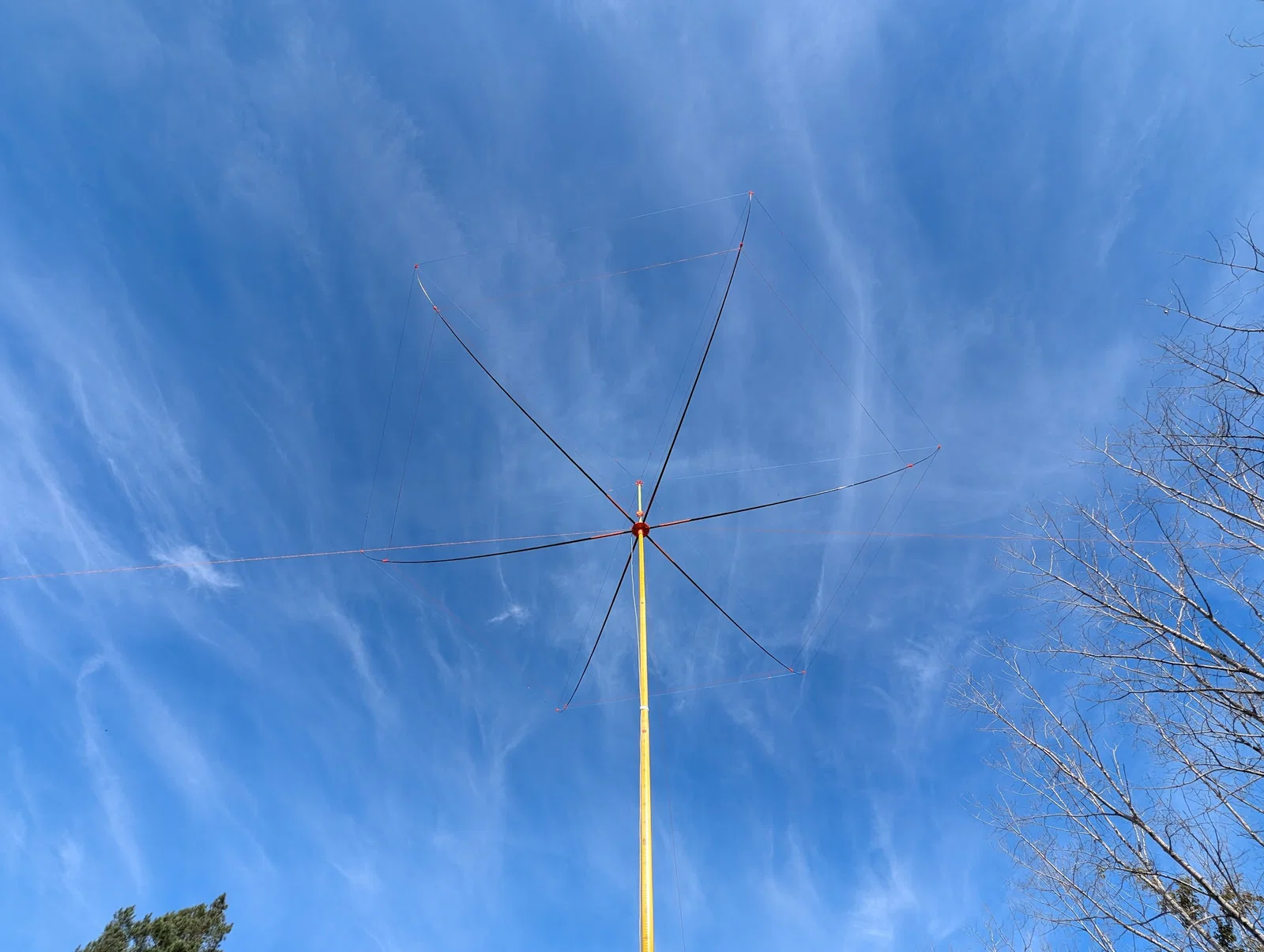

6. Lắp ráp và cắt chiều dài antenna để tune!

Thông tin thêm:

• Chiều dài antenna

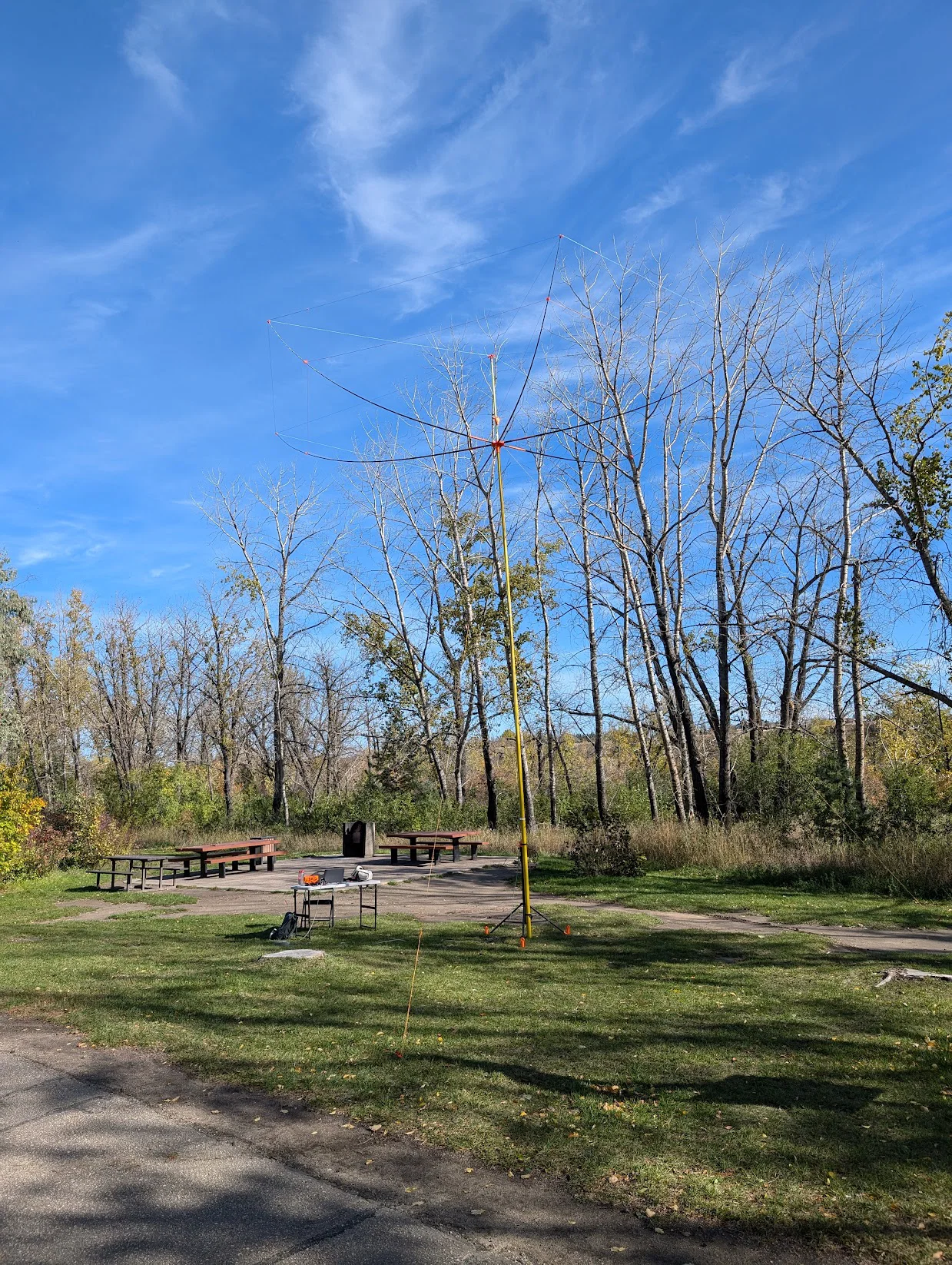

• Ví dụ bản dựng

Các lựa chọn khác

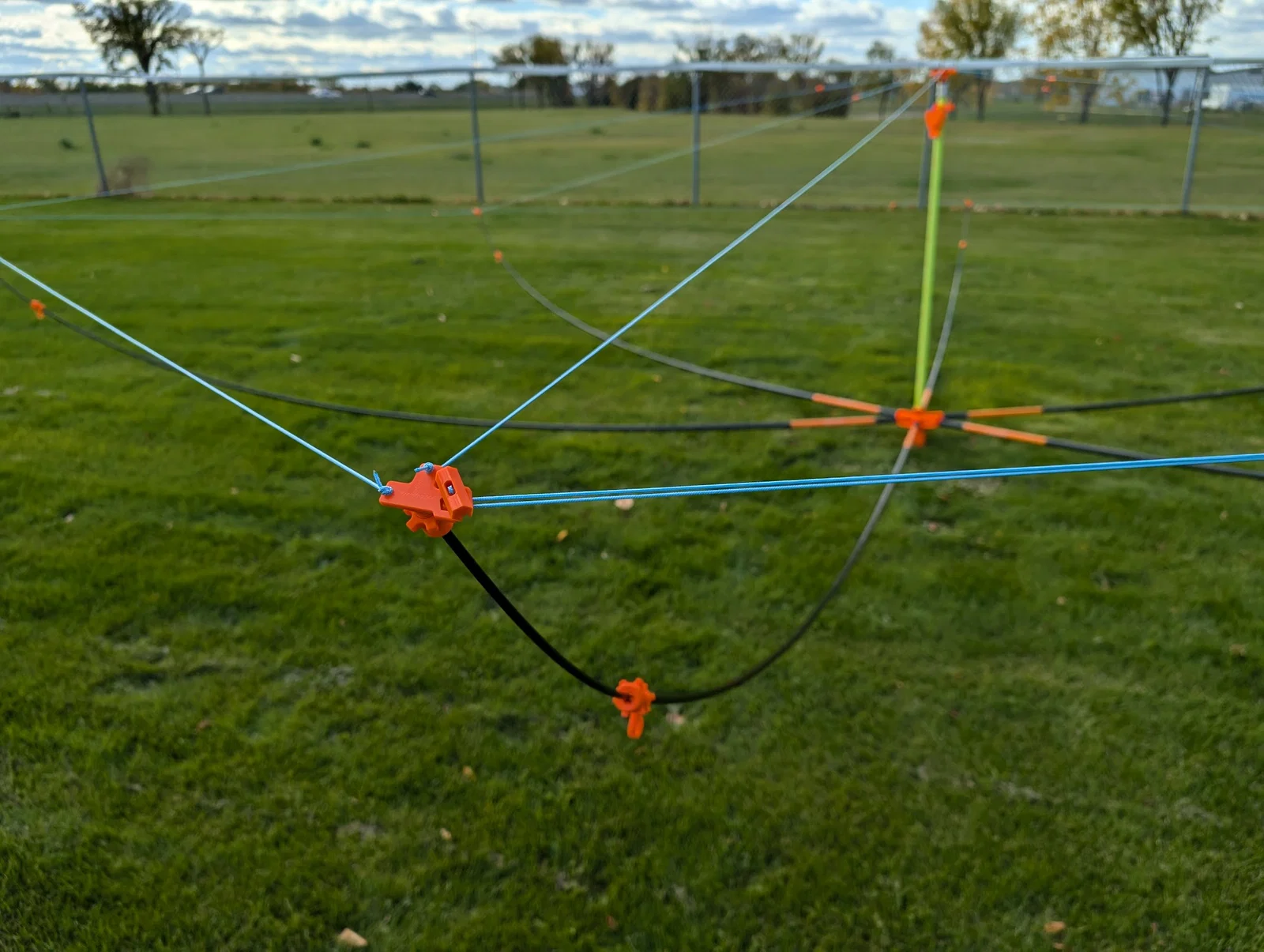

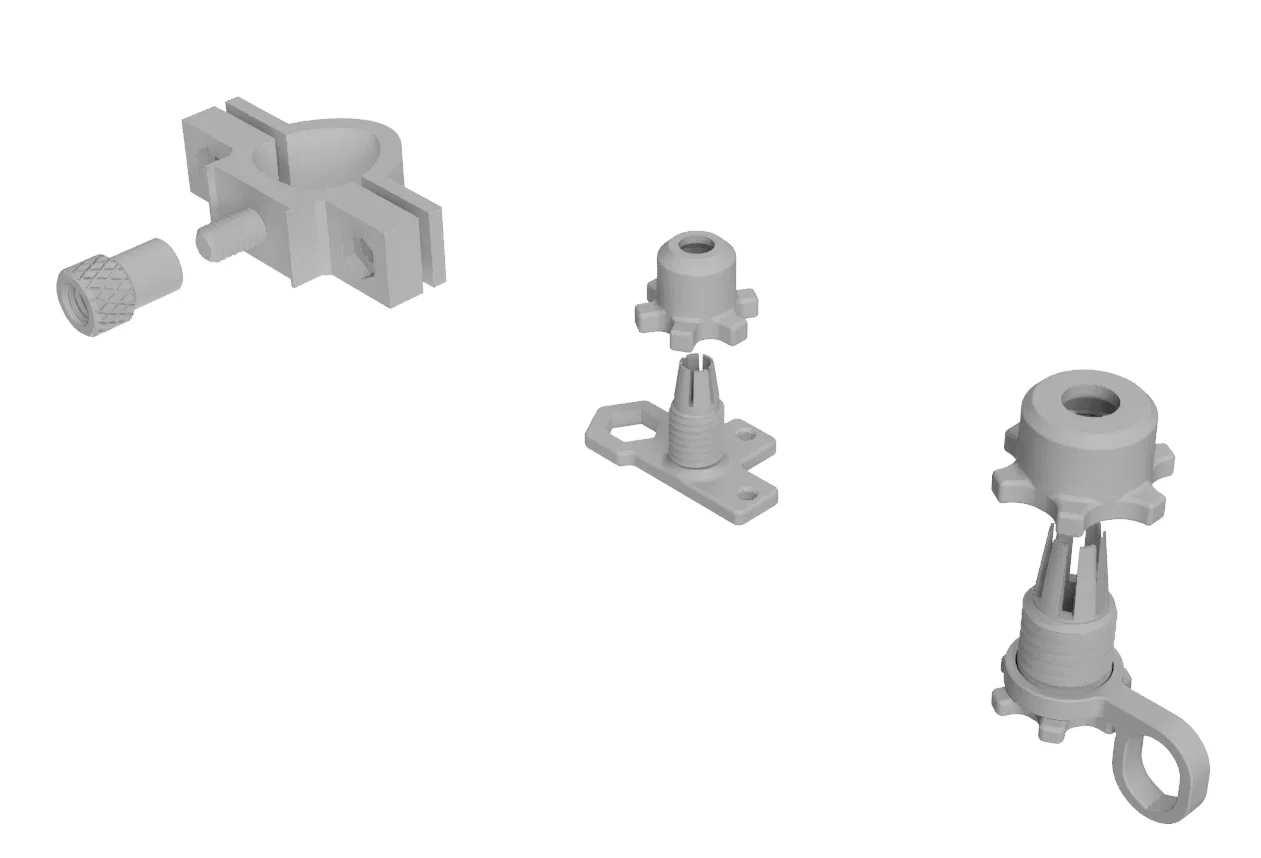

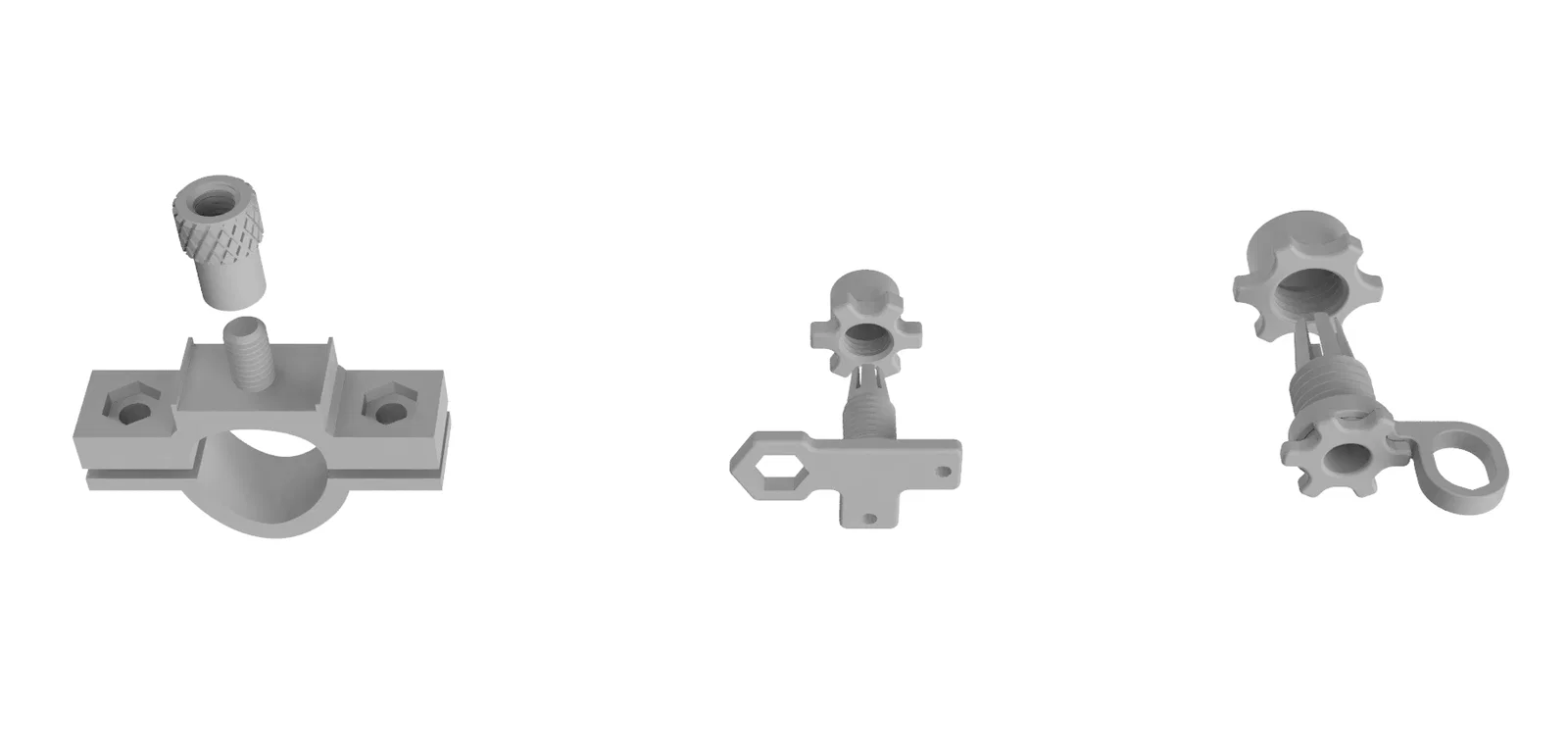

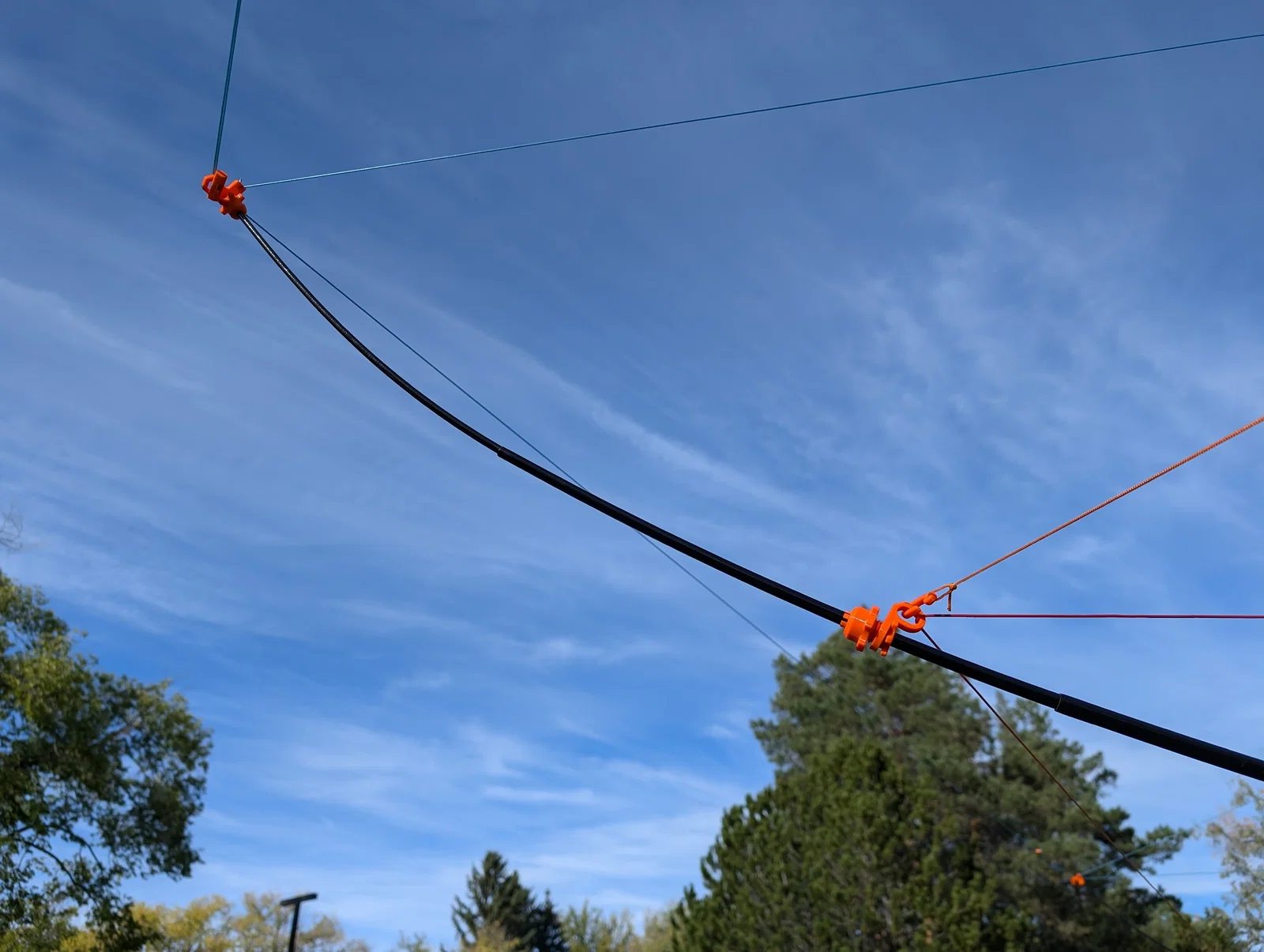

• Thiết kế của mình dùng cụm collet để giữ dây antenna, nhờ vậy bạn có thể trượt lên/xuống rồi siết lại đúng vị trí tối ưu trên thân cần theo chiều dài antenna. Cách này rất tiện để tune và cho vài lần dựng đầu tiên, nhưng khi bạn đã chốt được vị trí chính xác trên thân cần rồi, mình khuyên nên in một chi tiết dạng “solid” trượt vào thân cần và chặn đúng ngay vị trí đó mỗi lần, sẽ dựng nhanh hơn nhiều (dù việc tune bằng kiểu này thì cực hình).
