Máy phân phát cuộn giấy vệ sinh tự động

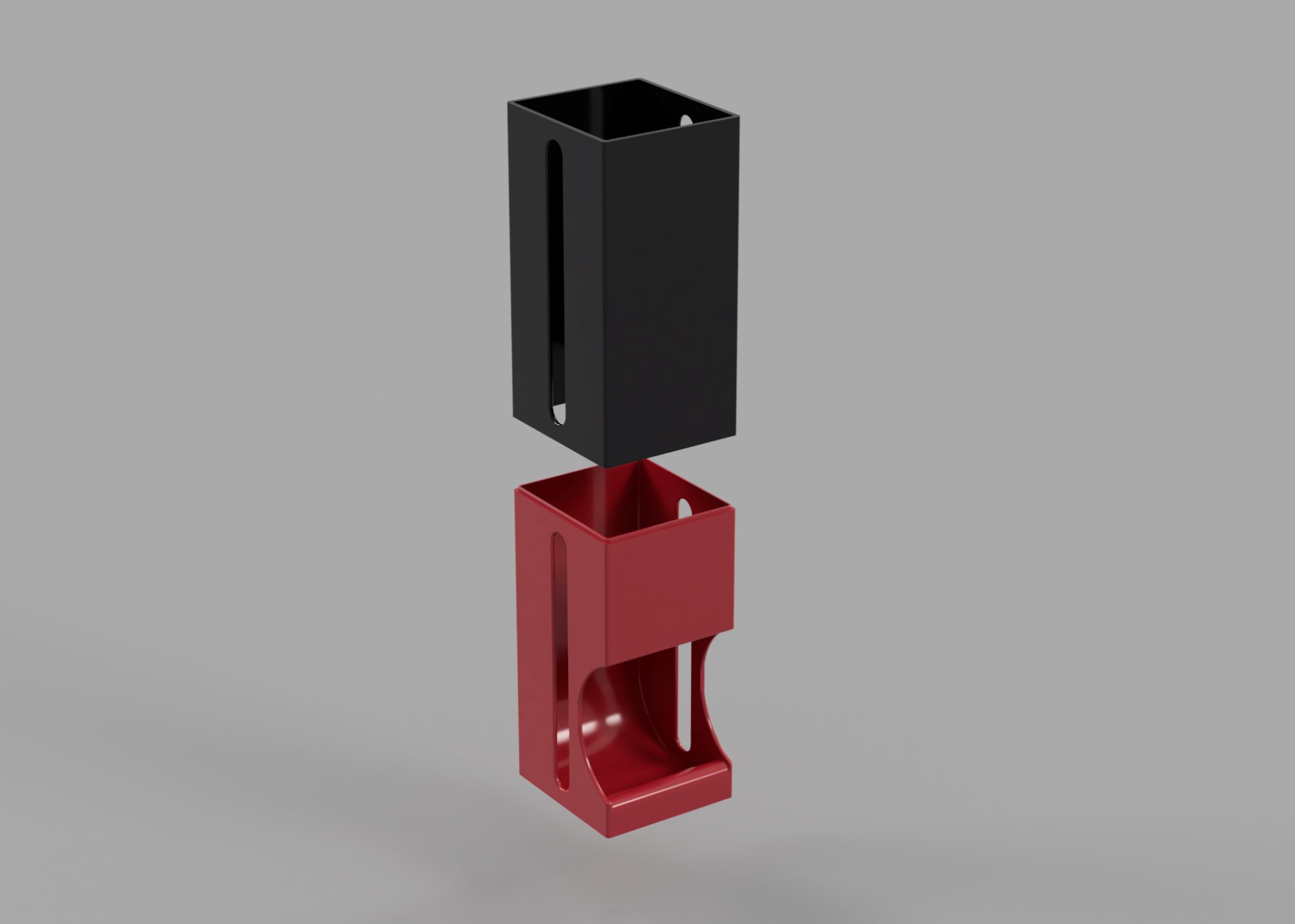

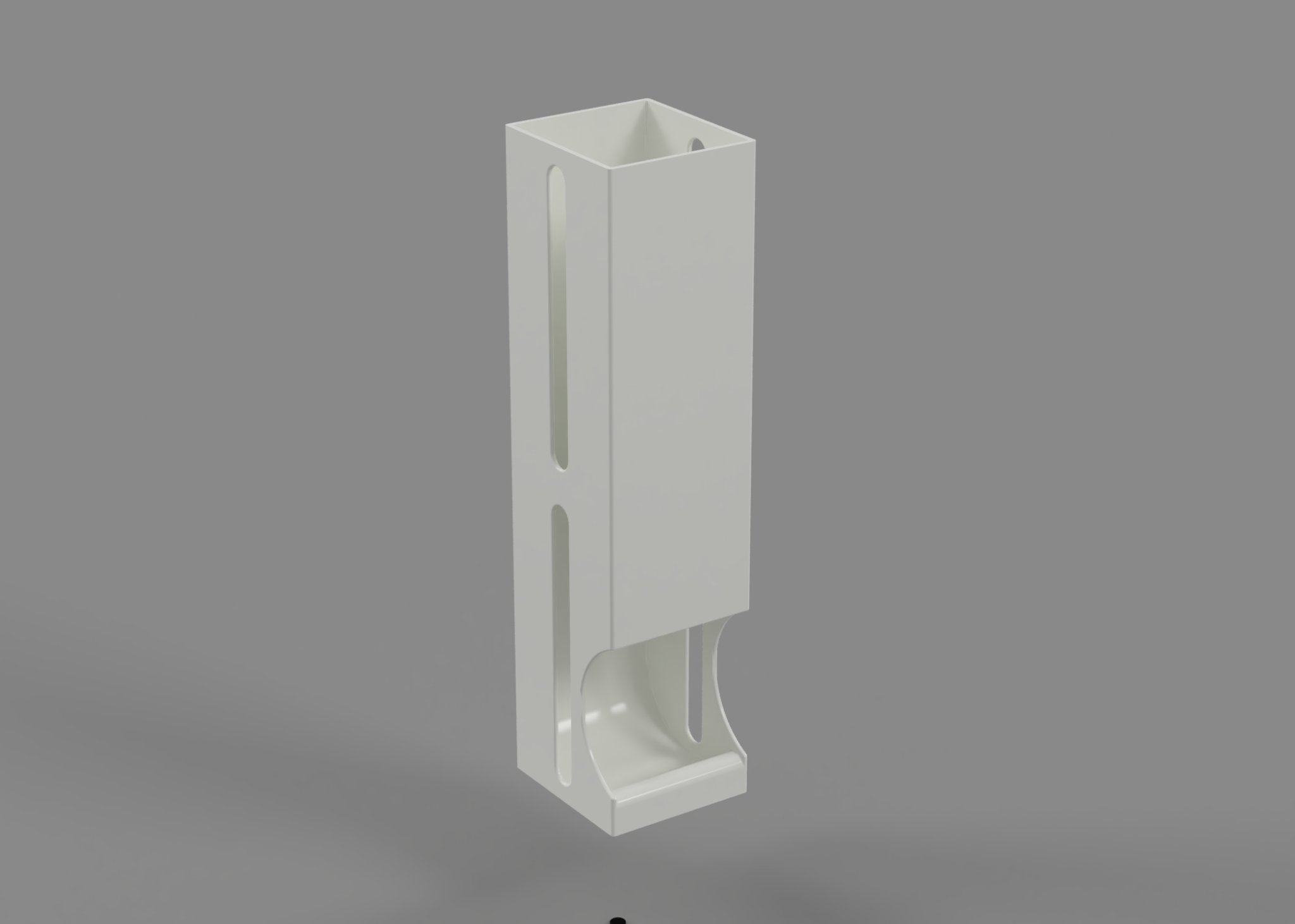

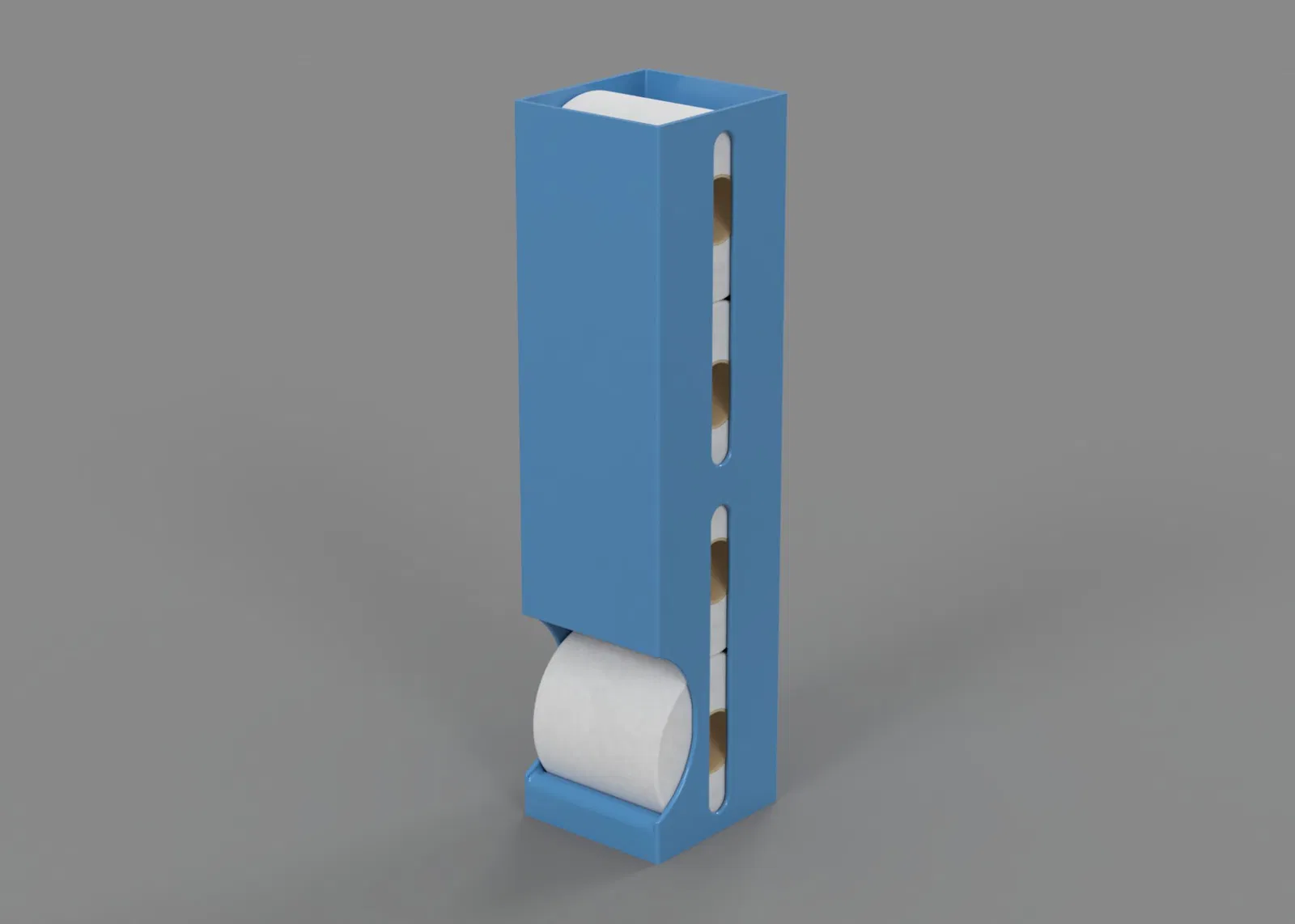

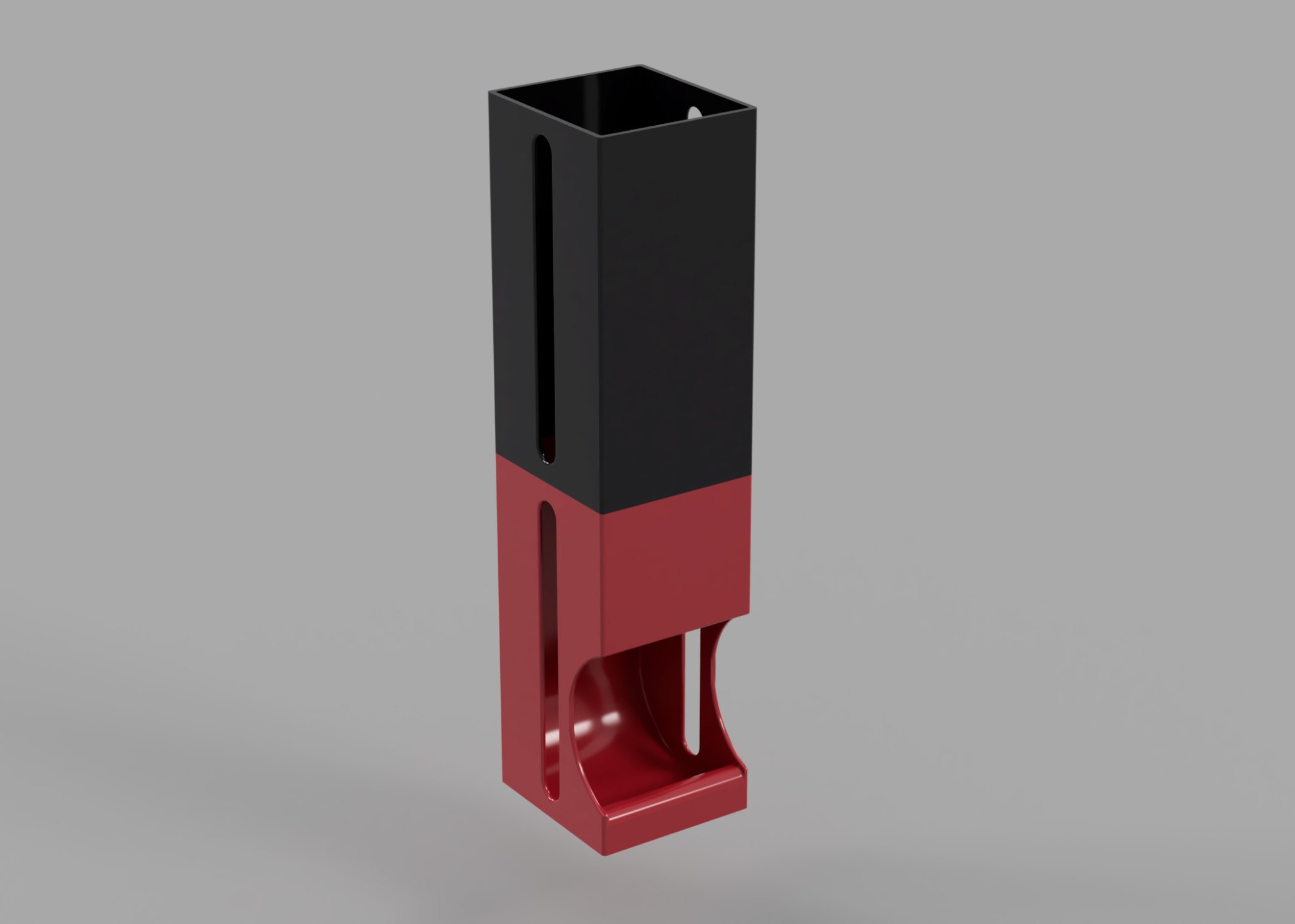

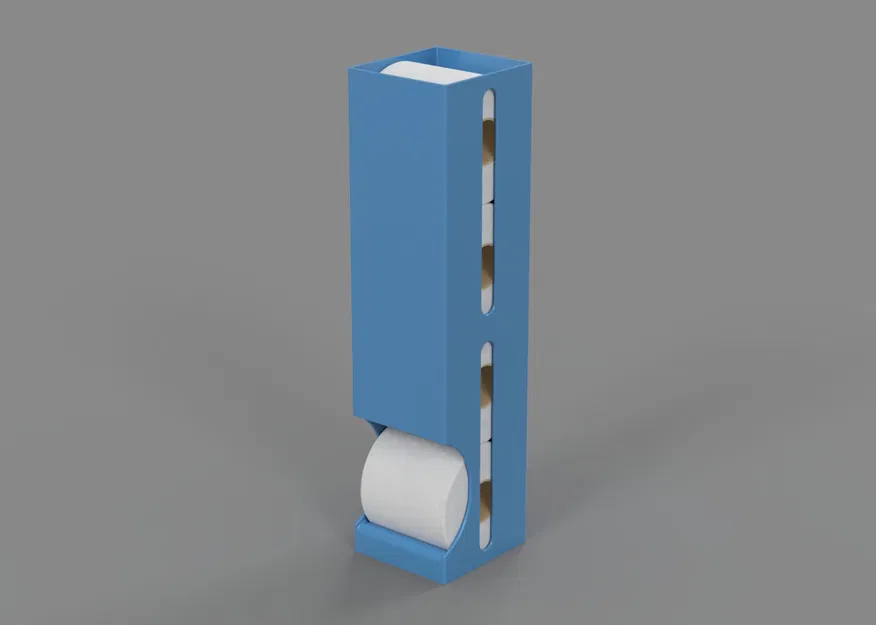

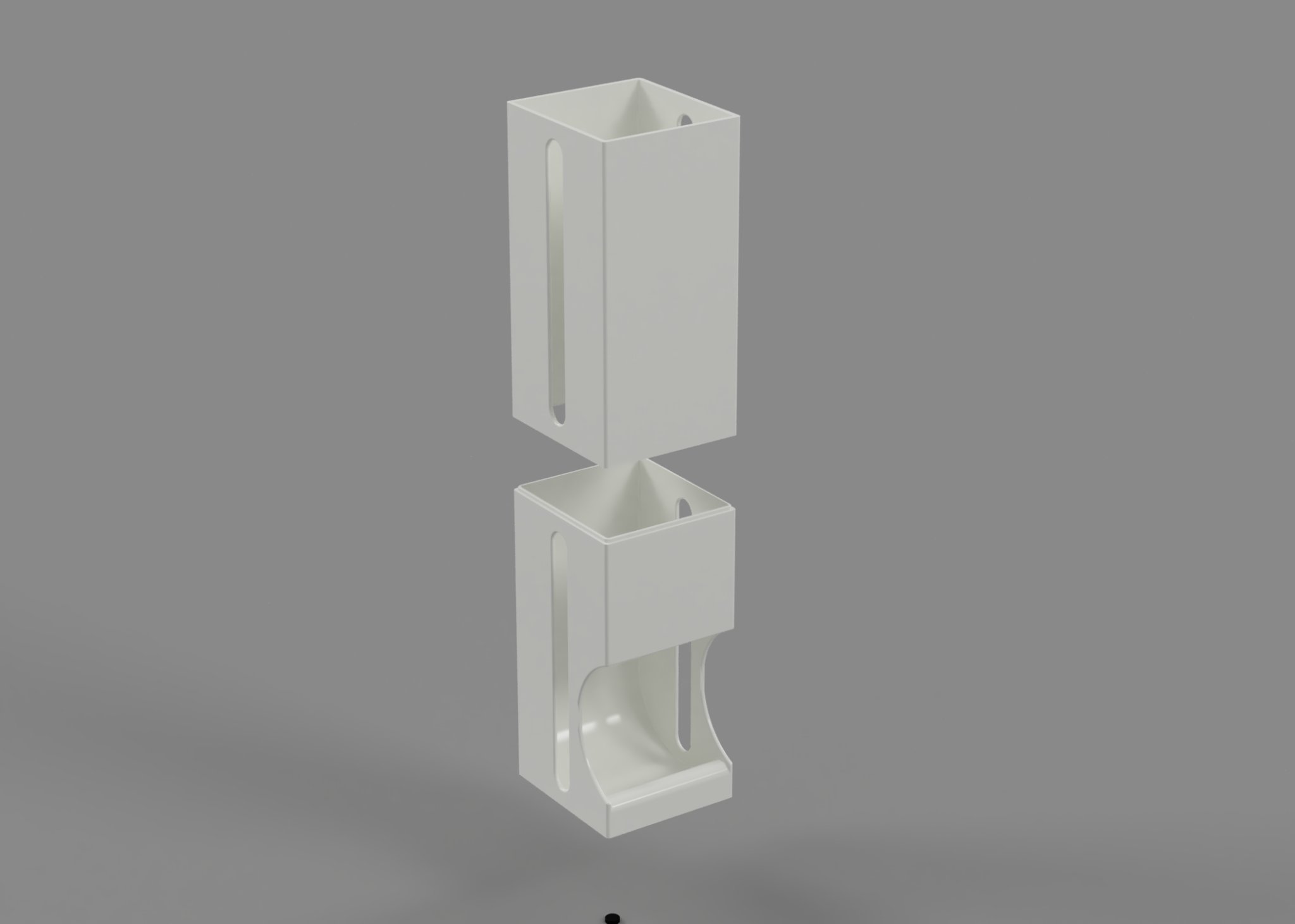

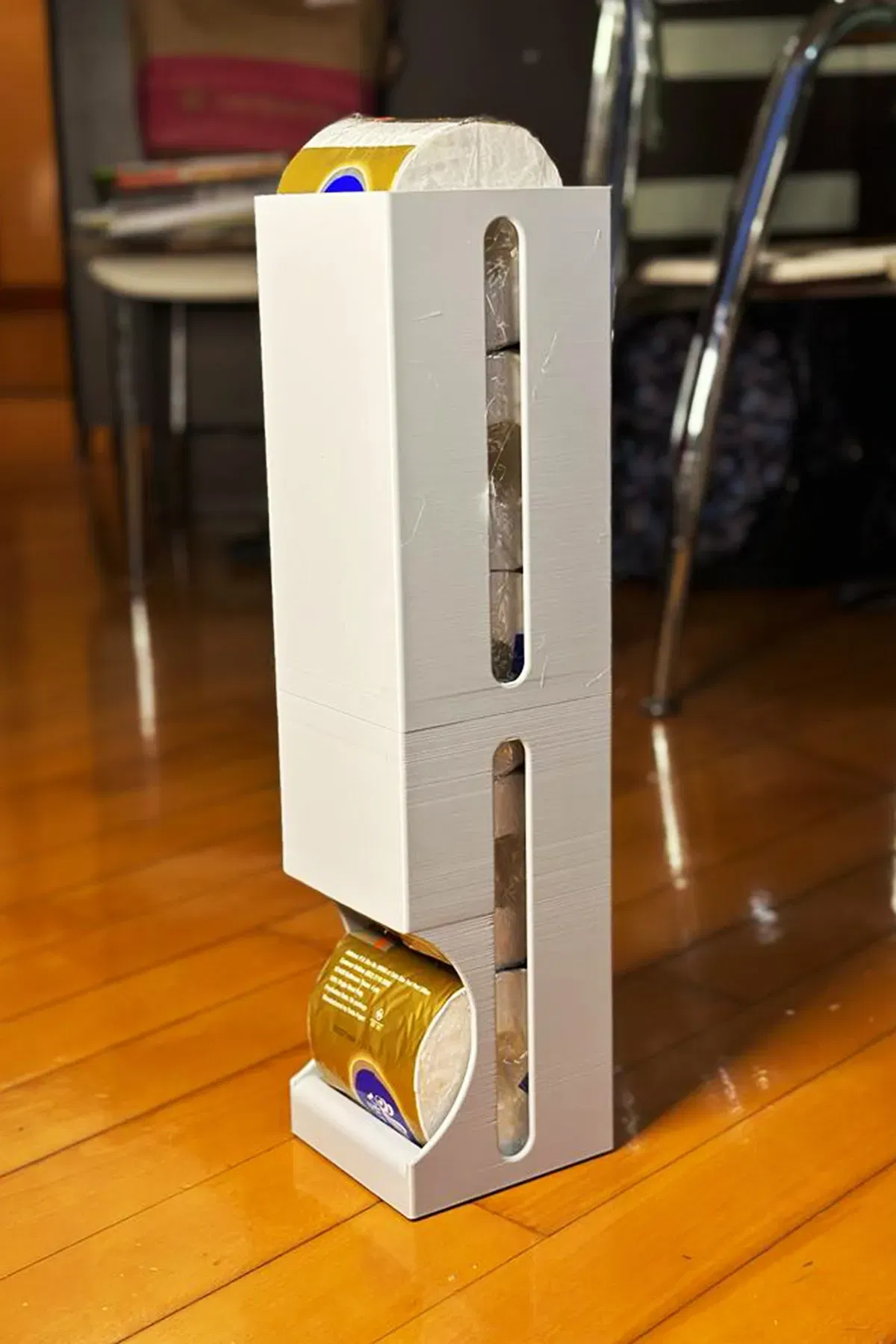

Tôi cần lưu trữ một vài cuộn giấy vệ sinh trong nhà vệ sinh của mình. Do đó, dự án này đã được thiết kế. Bộ phân phối có khả năng chứa bốn cuộn giấy vệ sinh. Chỉ cần đặt các cuộn giấy vệ sinh vào bộ phân phối từ lỗ mở ở trên, các cuộn sẽ rơi xuống dưới chờ được lấy. Khi một cuộn được lấy ra, các cuộn khác sẽ rơi xuống và sẵn sàng để phân phối tiếp. Do hạn chế từ máy in của tôi, bộ phân phối đã được chia thành hai phần. Tôi chỉ cần in hai phần và dán chúng lại với nhau. Bốn chân TPU cũng được làm và dán vào đáy của bộ phân phối để ngăn nó trượt dễ dàng.

Các tệp STL được đính kèm để người dùng cắt các tệp GCODE của họ theo nhu cầu. Để tham khảo dễ dàng, các tệp GCODE mẫu cũng được đính kèm.

Tôi hy vọng bộ phân phối này có thể đáp ứng nhu cầu của bạn. Cảm ơn bạn rất nhiều vì đã xem.

Chỉnh sửa vào ngày 7 tháng 9 năm 2023 -

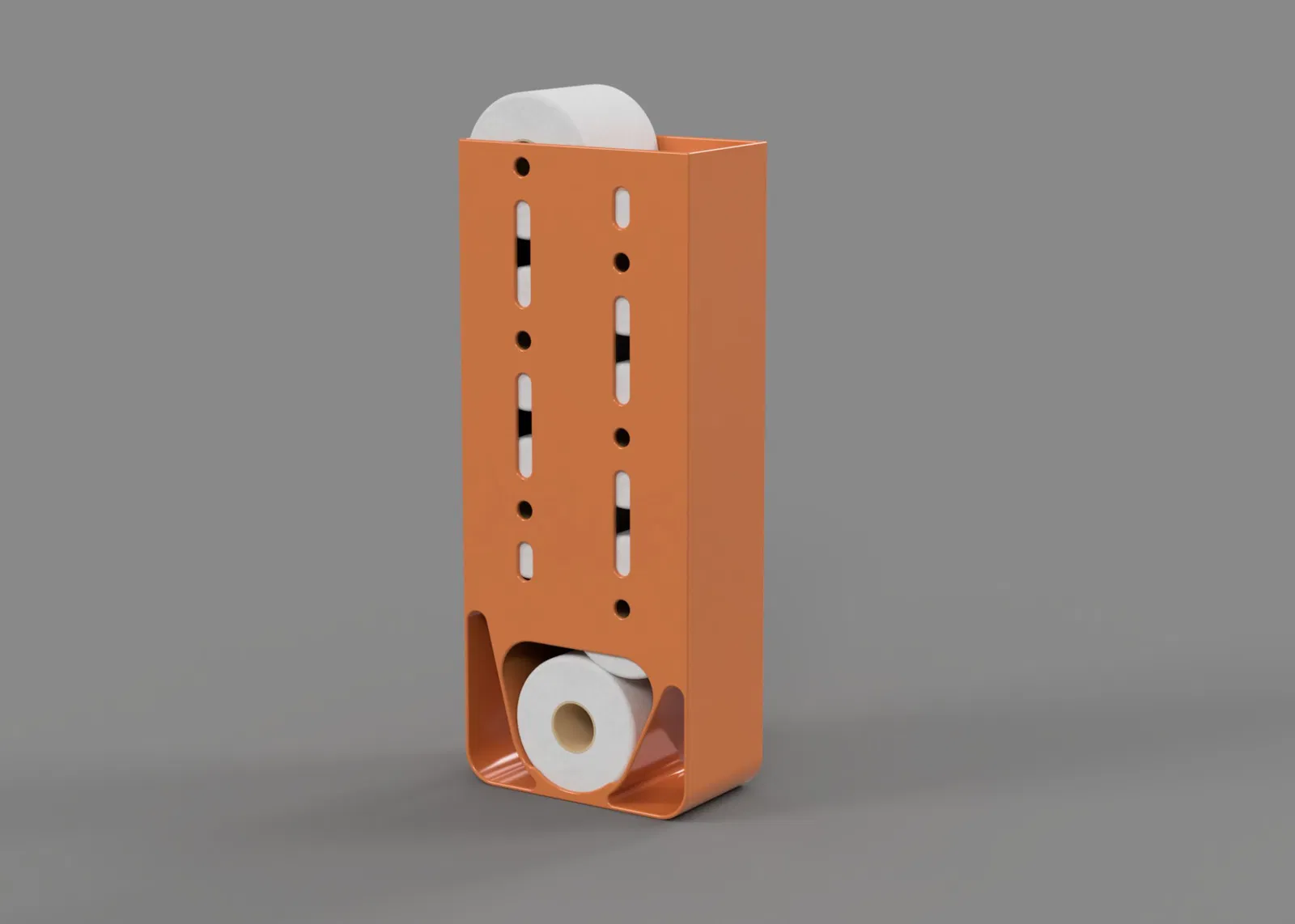

Như một người bạn đã nói, cần nhiều không gian lưu trữ hơn. Do đó, một mô hình xếp chồng đôi đã được thiết kế. Tương tự như mô hình xếp chồng đơn được đăng ở trên, khi một cuộn được lấy ra khỏi bộ phân phối, các cuộn khác sẽ rơi xuống để sẵn sàng cho việc phân phối tiếp theo.

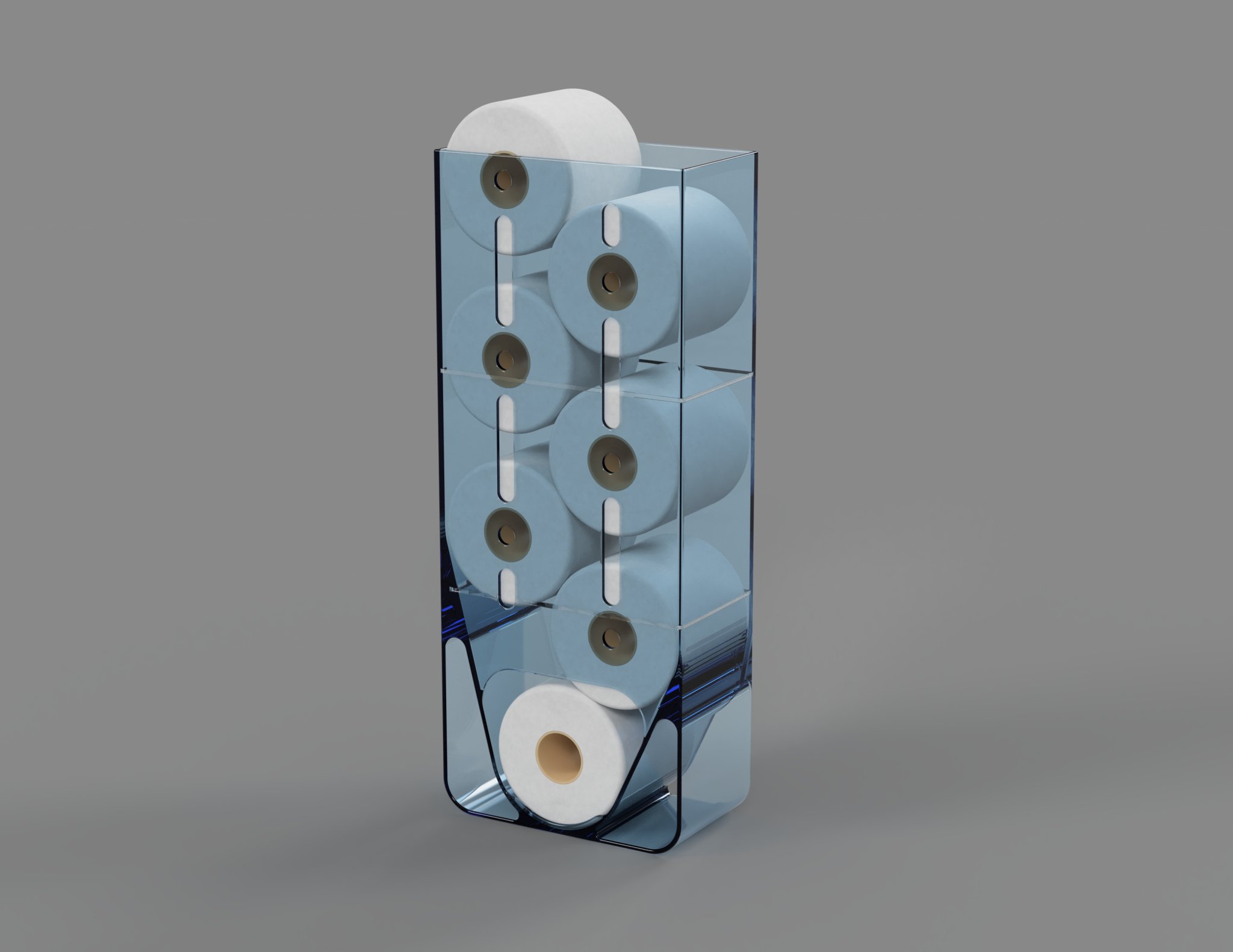

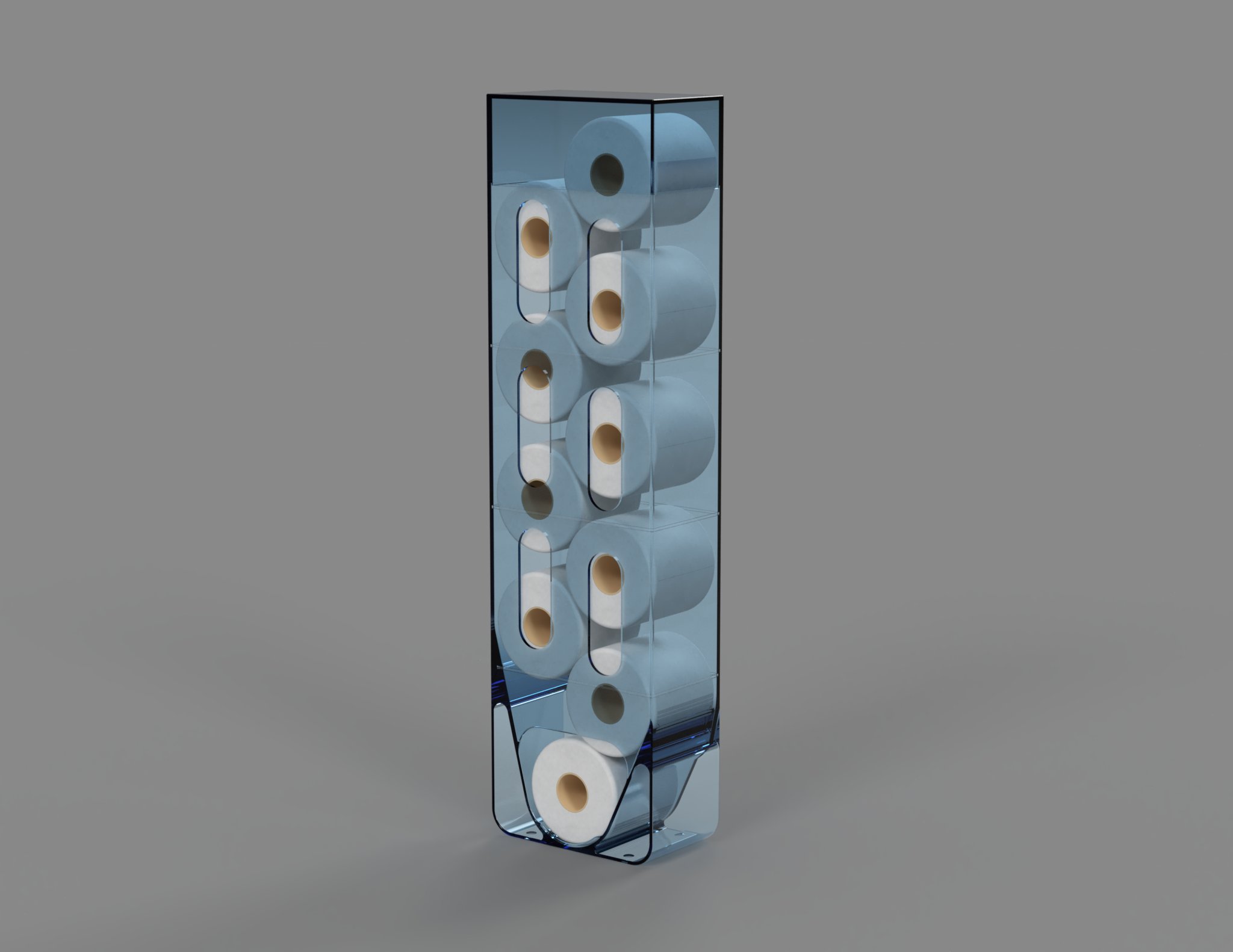

Một bản render với các cạnh trong suốt đã được cung cấp để cho thấy cách hoạt động của việc xếp chồng đôi. Ngoài ra, khu vực “phễu” gần đáy đã được thiết kế không đối xứng để tránh sự cân bằng giữa các cuộn nhằm giảm thiểu tình trạng kẹt. Để tránh trượt dễ dàng, các khoảng trống cũng được tạo ra ở đáy của bộ phân phối để dán các chân TPU được gắn trong mô hình xếp chồng đơn ở trên.

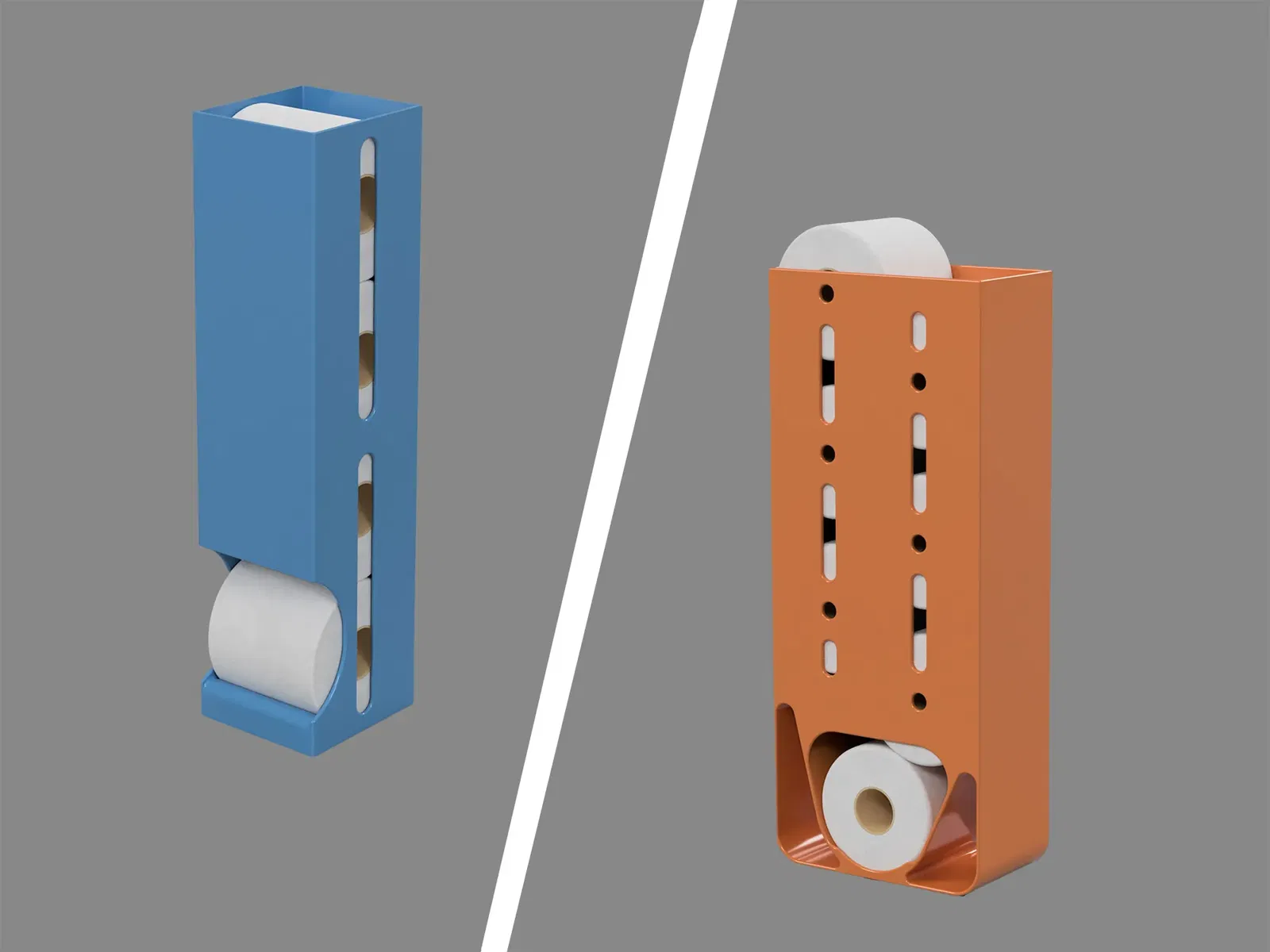

Bộ phân phối xếp chồng đôi có khả năng chứa bảy cuộn, tức là 60% dung tích nhiều hơn so với bộ phân phối xếp chồng đơn. Nó được chia thành ba phần để dễ in. Khi cần thiết, người dùng có thể sử dụng chức năng tỷ lệ của máy cắt để tăng chiều cao của các phần để làm cho bộ phân phối chứa được nhiều cuộn hơn.

Tương tự như bộ phân phối xếp chồng đơn, các tệp STL cho bộ phân phối xếp chồng đôi cũng được đính kèm để người dùng cắt các tệp GCODE của họ theo nhu cầu. Ngoài ra, các tệp GCODE mẫu cũng được đính kèm để tham khảo dễ dàng.

Một lần nữa, tôi hy vọng máy phân phát hai tầng có thể đáp ứng nhu cầu của bạn. Cảm ơn bạn rất nhiều vì đã xem.

Chỉnh sửa vào ngày 14 tháng 9 năm 2023 -

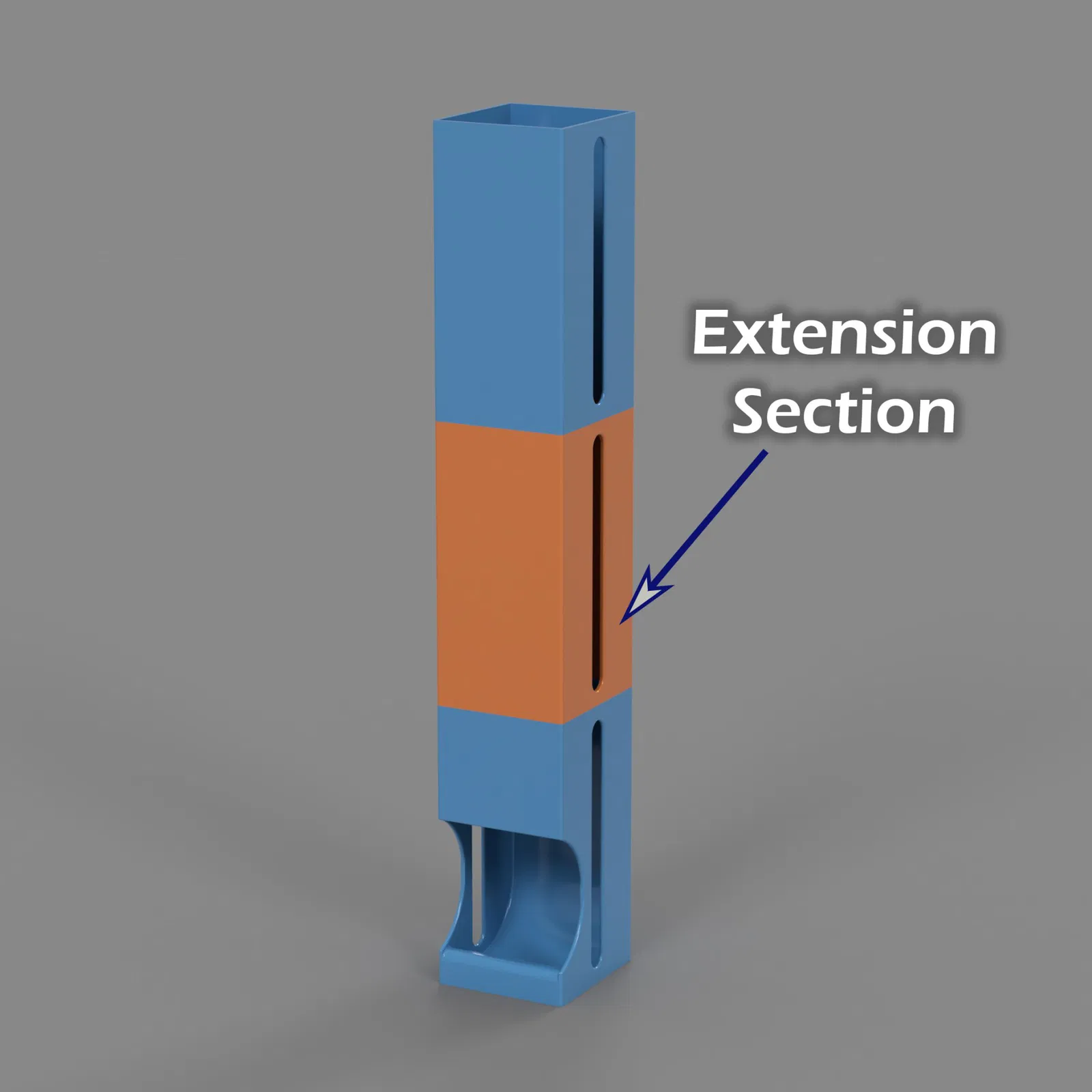

Một người bạn khác đã gợi ý làm một máy phân phát một tầng dài hơn để phù hợp với nhu cầu của anh ấy. Do đó, một phần mở rộng đã được thêm vào dự án này. Người dùng có thể dễ dàng in bao nhiêu phần mở rộng tùy thích để tạo ra một máy phân phát một tầng dài. Mỗi phần mở rộng có khả năng chứa khoảng hai cuộn.

Do đó, các mẫu đã được cập nhật và tệp STL cùng với tệp GCODE cho phần mở rộng đã được thêm vào dự án này.

Chỉnh sửa vào ngày 23 tháng 9 năm 2023 -

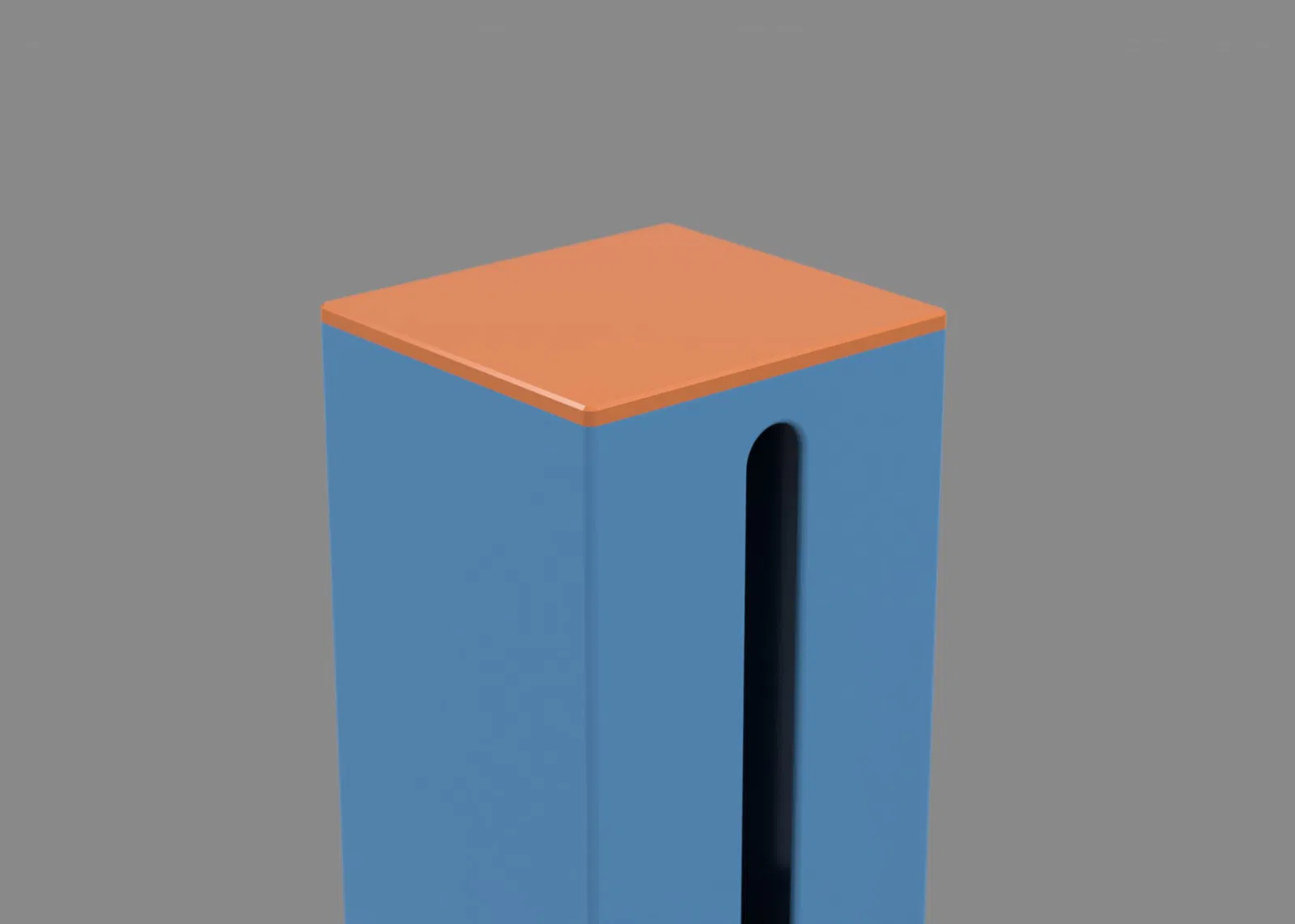

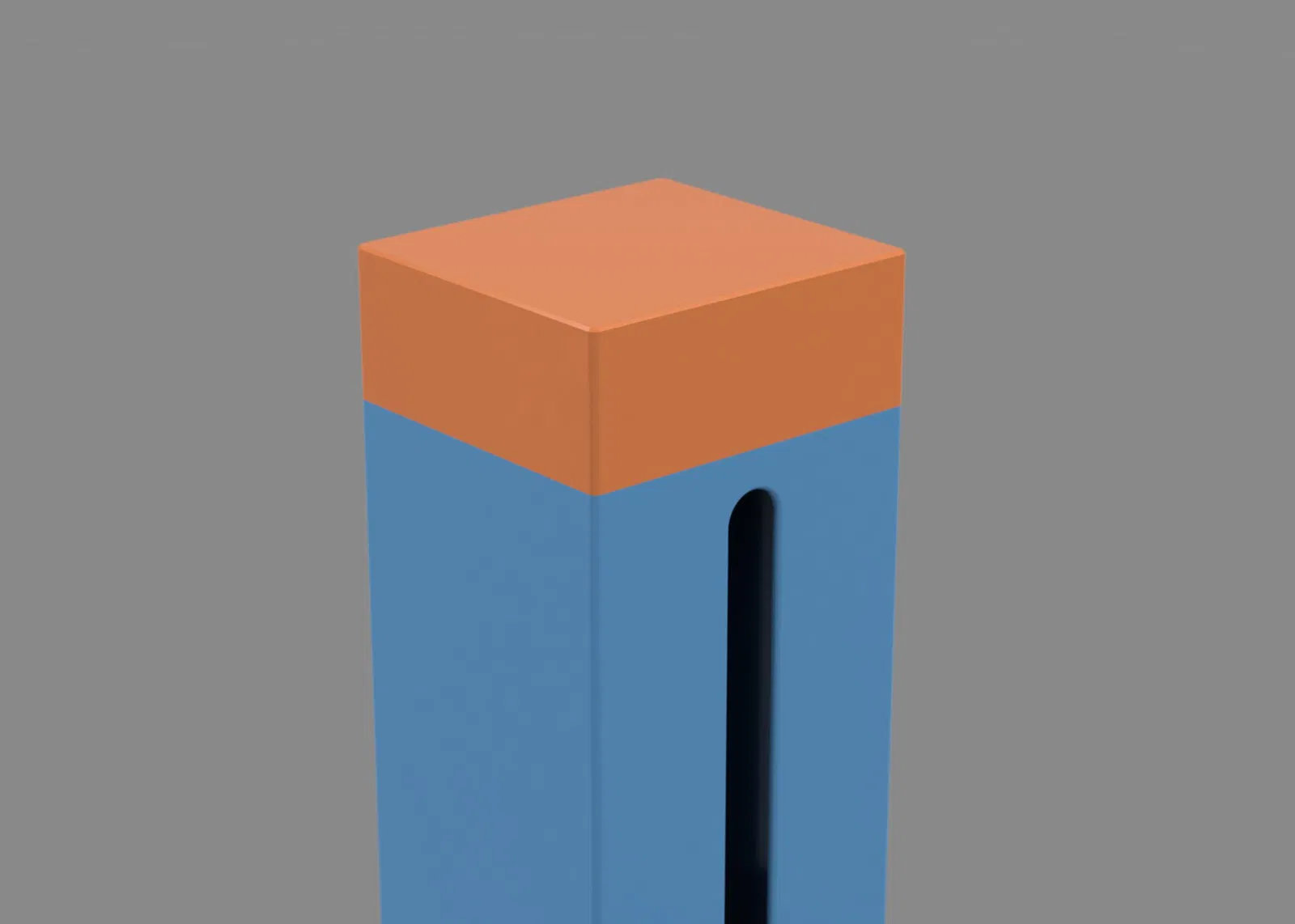

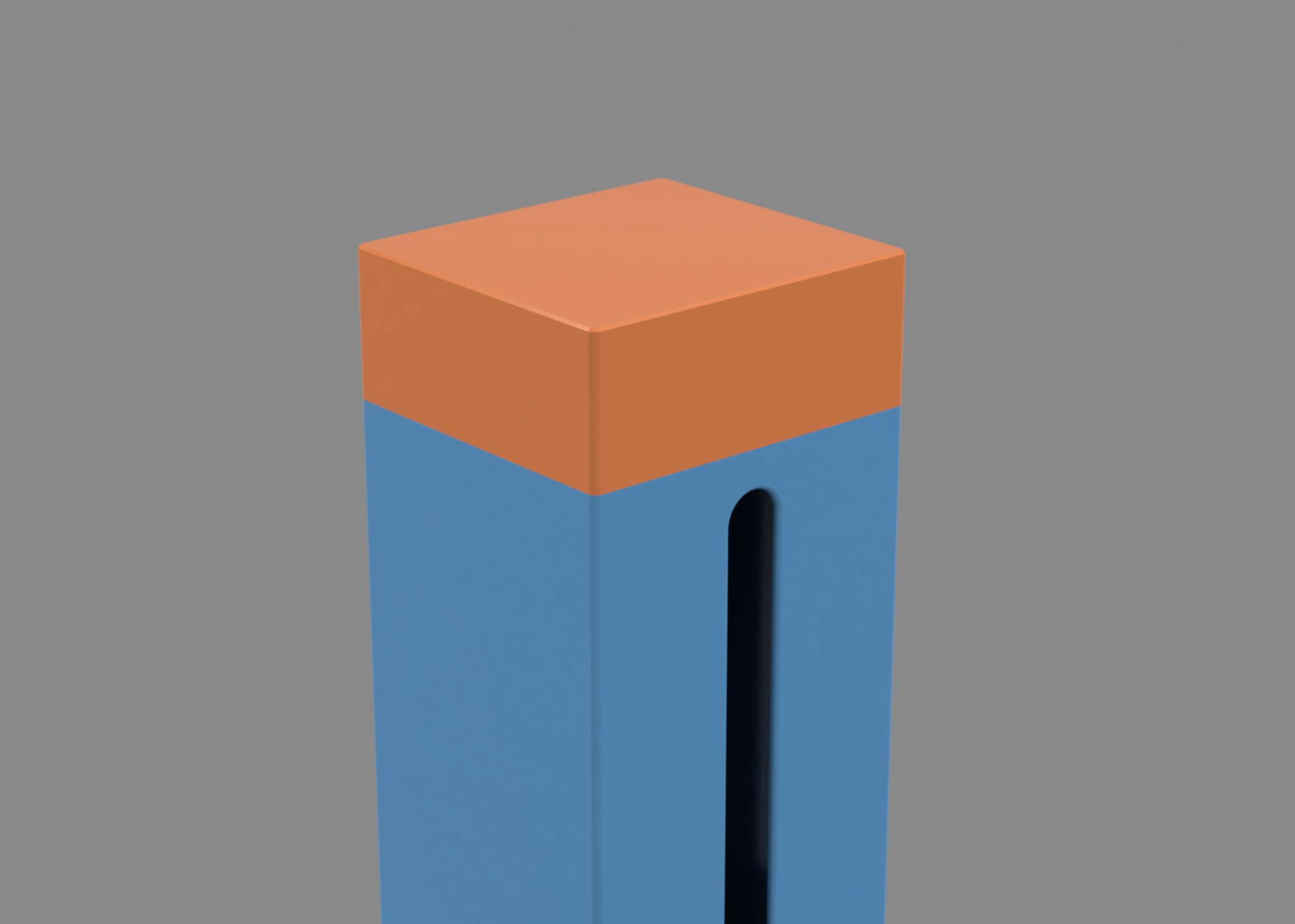

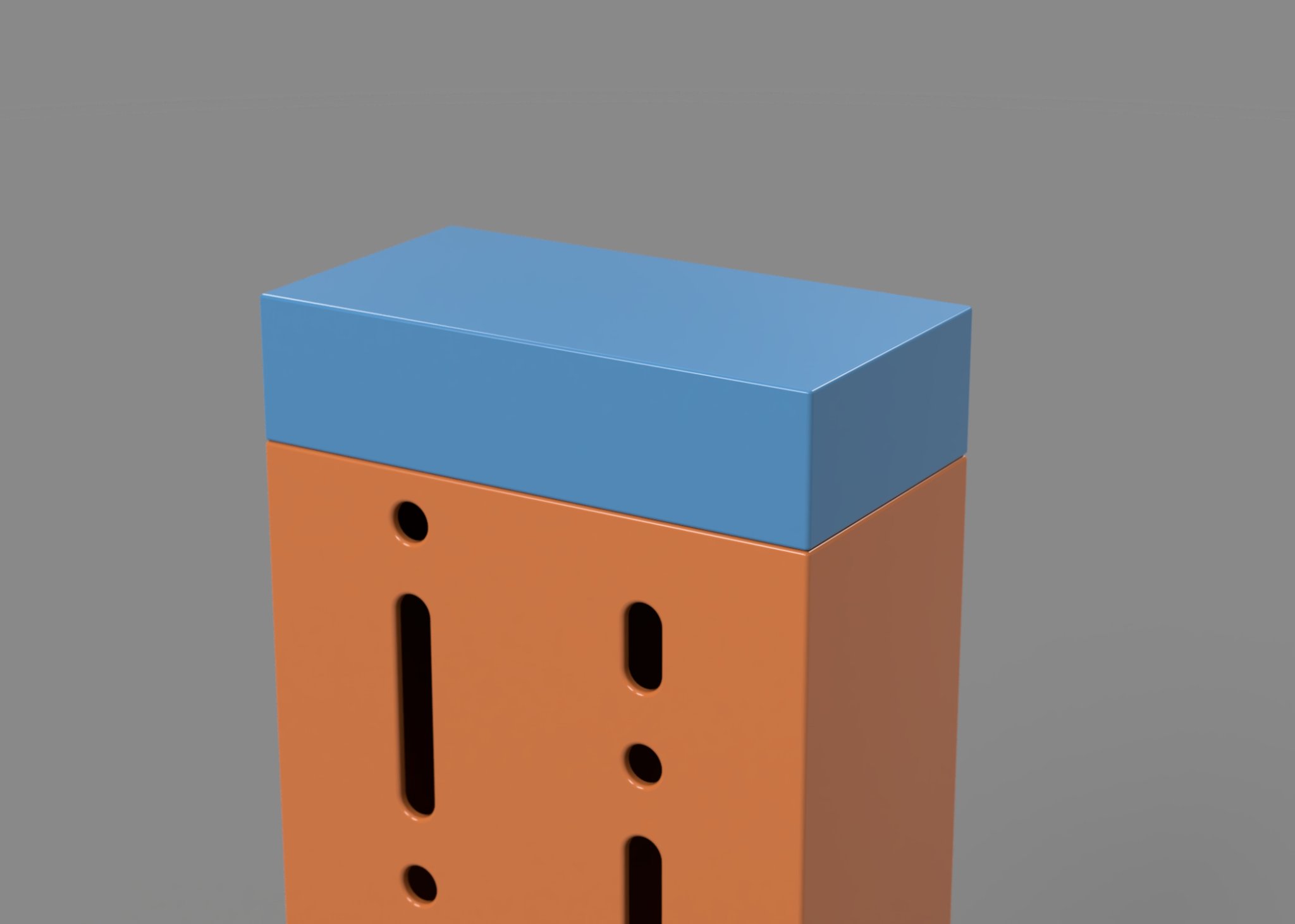

Đó là một ý tưởng rất hay khi thêm nắp vào máy phân phát. Do đó, hai phiên bản cho máy phân phát một tầng đã được phát triển, một nắp phẳng và một nắp cao. Nắp cao mang lại cho người dùng một chút không gian lưu trữ nhiều hơn, điều này có thể hữu ích khi cuộn ở trên cùng nhô ra khỏi máy phân phát. Tương tự, một nắp cho phiên bản hai tầng cũng được phát triển. Xét về nhu cầu cần nhiều không gian lưu trữ hơn, chỉ có một nắp cao được thiết kế. Các tệp STL liên quan được đính kèm để người dùng có thể cắt các tệp GCODE của riêng họ theo nhu cầu. Ngoài ra, các tệp GCODE mẫu cũng được đính kèm để tham khảo dễ dàng.

Chỉnh sửa vào ngày 25 tháng 9 năm 2023 -

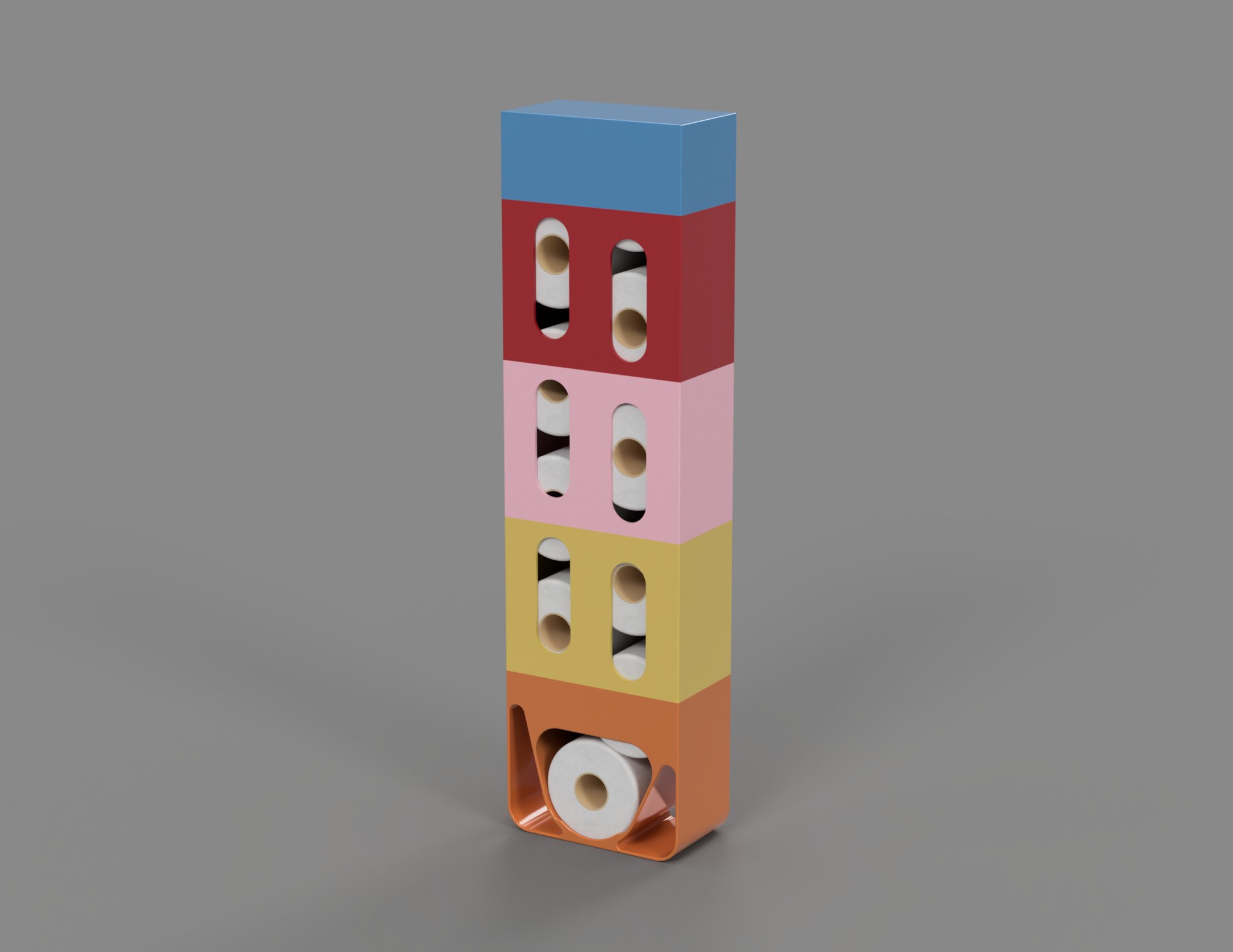

Một ý tưởng tuyệt vời khác đã xuất hiện rằng phiên bản hai tầng nên được làm lớn hơn để một gói 10 cuộn có thể được cho vào máy phân phát. Do đó, phiên bản hai của máy phân phát hai tầng đã được phát triển. Như thấy từ hình ảnh render, mô hình bao gồm năm phần, đáy (được hiển thị bằng màu cam), giữa (được hiển thị bằng màu vàng), phần mở rộng (được hiển thị bằng màu hồng), trên cùng (được hiển thị bằng màu đỏ) và nắp (được hiển thị bằng màu xanh). Bằng cách thêm phần mở rộng và làm cho nắp cao hơn, máy phân phát nên có khả năng chứa ít nhất mười cuộn. Tuy nhiên, nếu cần thêm không gian lưu trữ, người dùng có thể in thêm nhiều phần mở rộng mà mỗi phần có thể chứa hai cuộn nữa.

Xét về điều trên, các tệp STL cho phiên bản v2 dual stack mới được thêm vào dự án này để người dùng có thể cắt các tệp GCODE của họ theo nhu cầu. Các tệp GOCDE mẫu cũng được đính kèm để tham khảo dễ dàng, xin vui lòng.

Cảm ơn bạn rất nhiều vì đã xem.
