BTT Knomi Display V1 & V2 cho LGX Lite Extruder

Cập nhật: 13\10\24

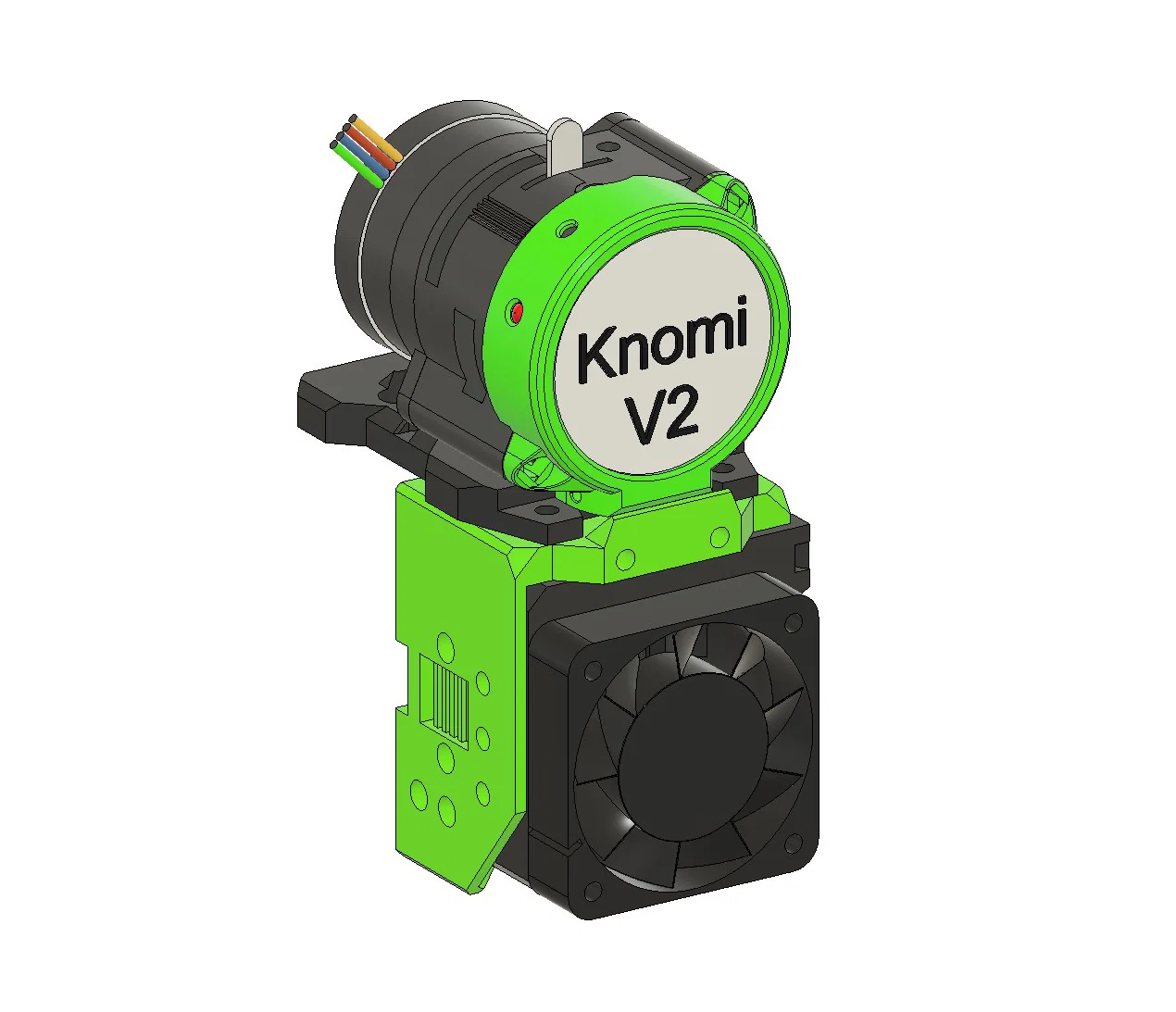

Mình đã upload thêm phiên bản Knomi V2. Bản V2 dùng chung cho cả ngàm Generic & EVA3.

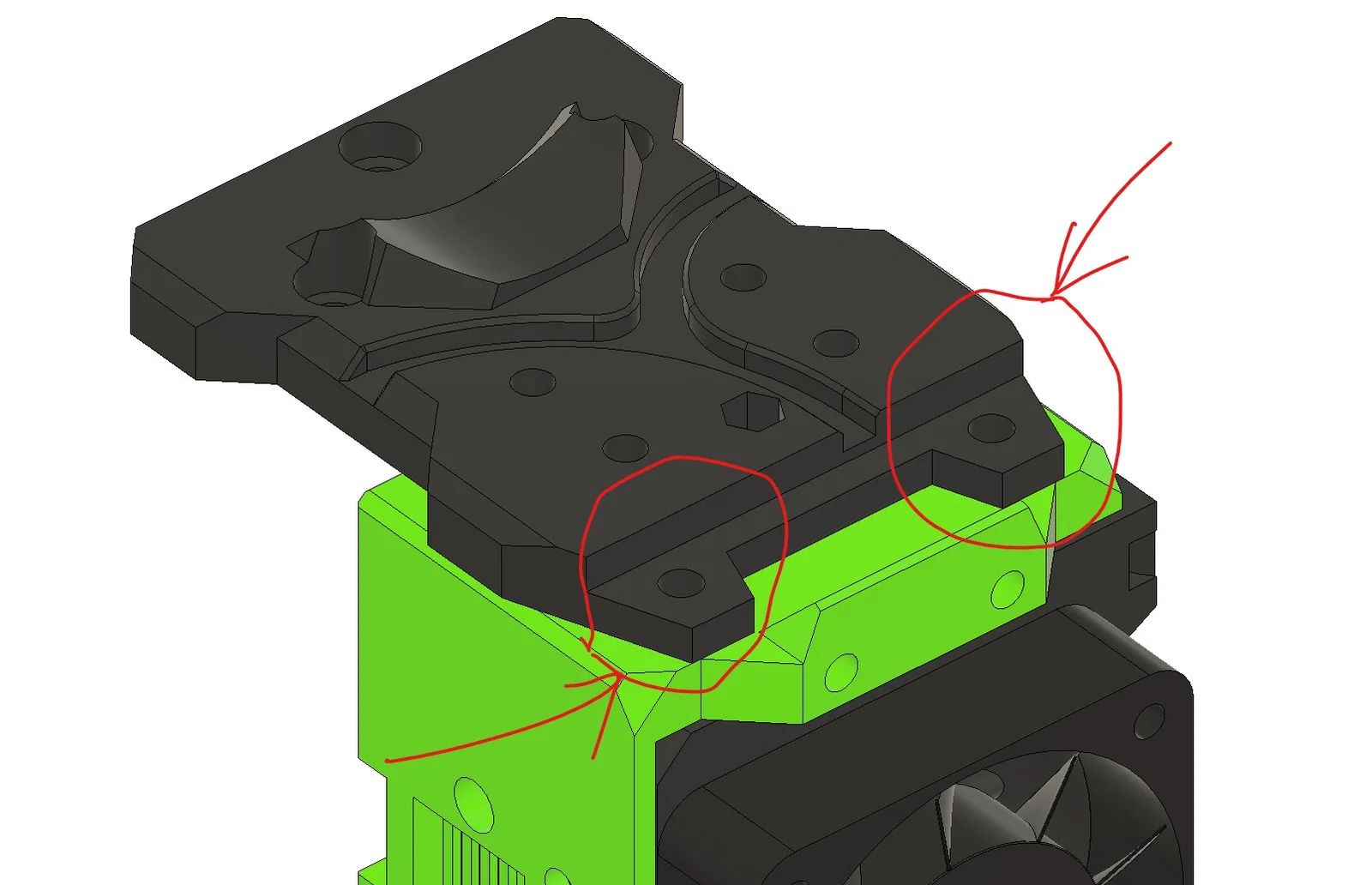

1. Do đường kính ngàm V2 lớn hơn nên mình đã chỉnh rất nhẹ ngàm EVA3 LGX Lite để phù hợp. Việc này không ảnh hưởng phần cứng, chỉ bỏ bớt một ít nhựa kế bên để chừa chỗ cho phần ốc/điểm bắt.

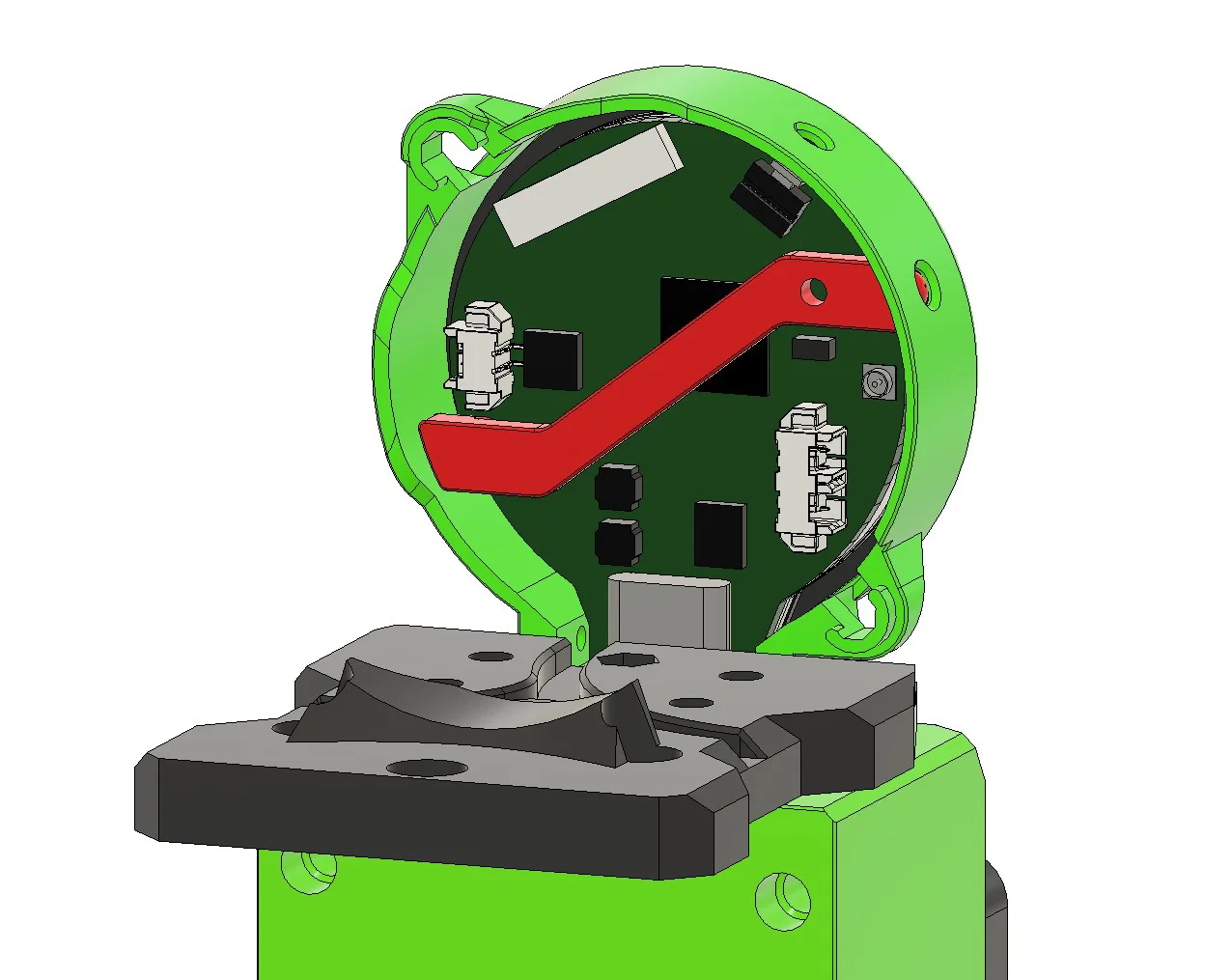

2. Cũng vì đường kính Knomi V2 tăng nên khoảng cách giữa hai cụm tâm lỗ bắt ốc hơi sát hơn. Vì vậy các bulông motor dài của LGX cần được luồn vào ngàm Knomi và “lắc/lựa” cho vào đúng vị trí trước khi đưa cả cụm vào extruder LGX.
3. Mình có kèm file STEP của các thành phần liên quan để ai cần chỉnh sửa theo ý thì làm.
4, Vị trí dán antenna không có chỗ “đúng” tuyệt đối, mình gợi ý dán lên hông cụm EVA tại một mặt phẳng phù hợp.

Lưu ý: bộ này hiện hỗ trợ cả V1 & V2. V2 có kích thước khác V1.

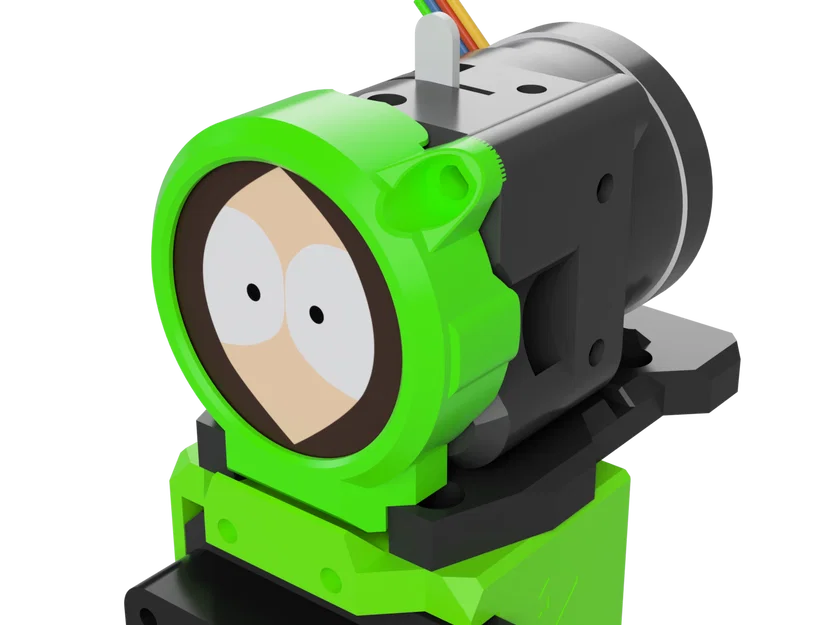

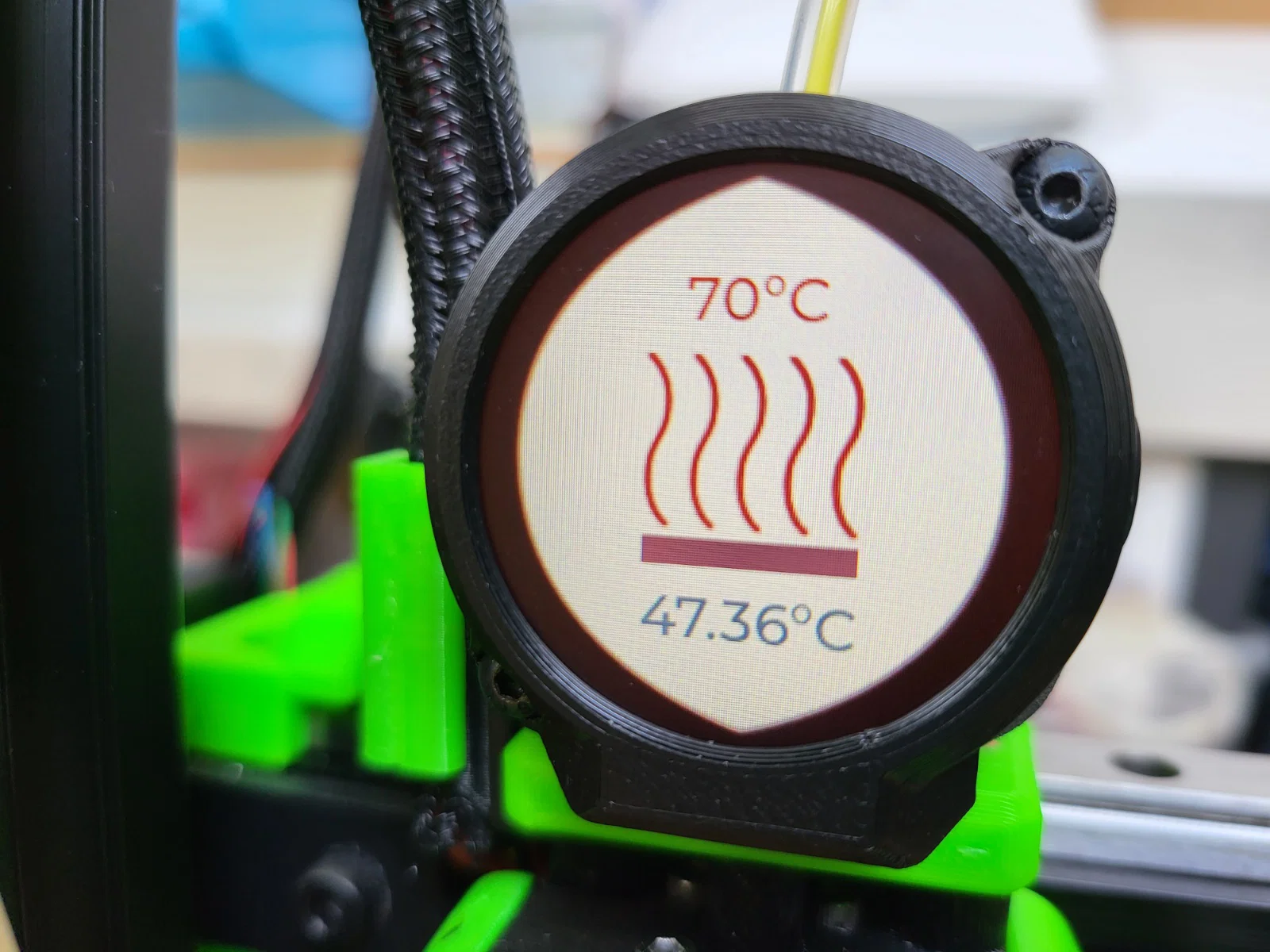

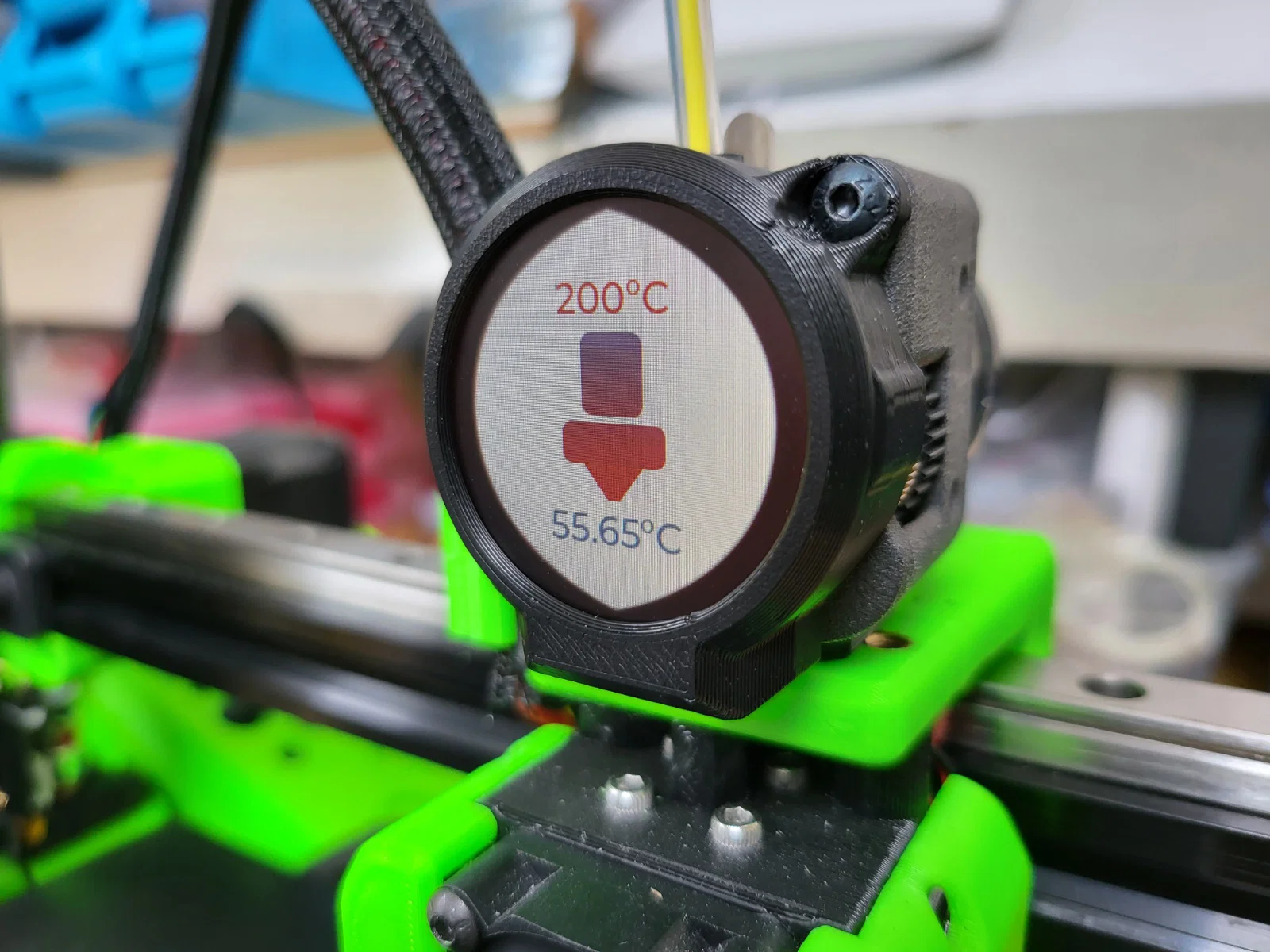

Đây là một ngàm nhỏ gọn nhưng rất “đủ bài” để gắn màn hình Knomi lên LGX Lite Extruder.

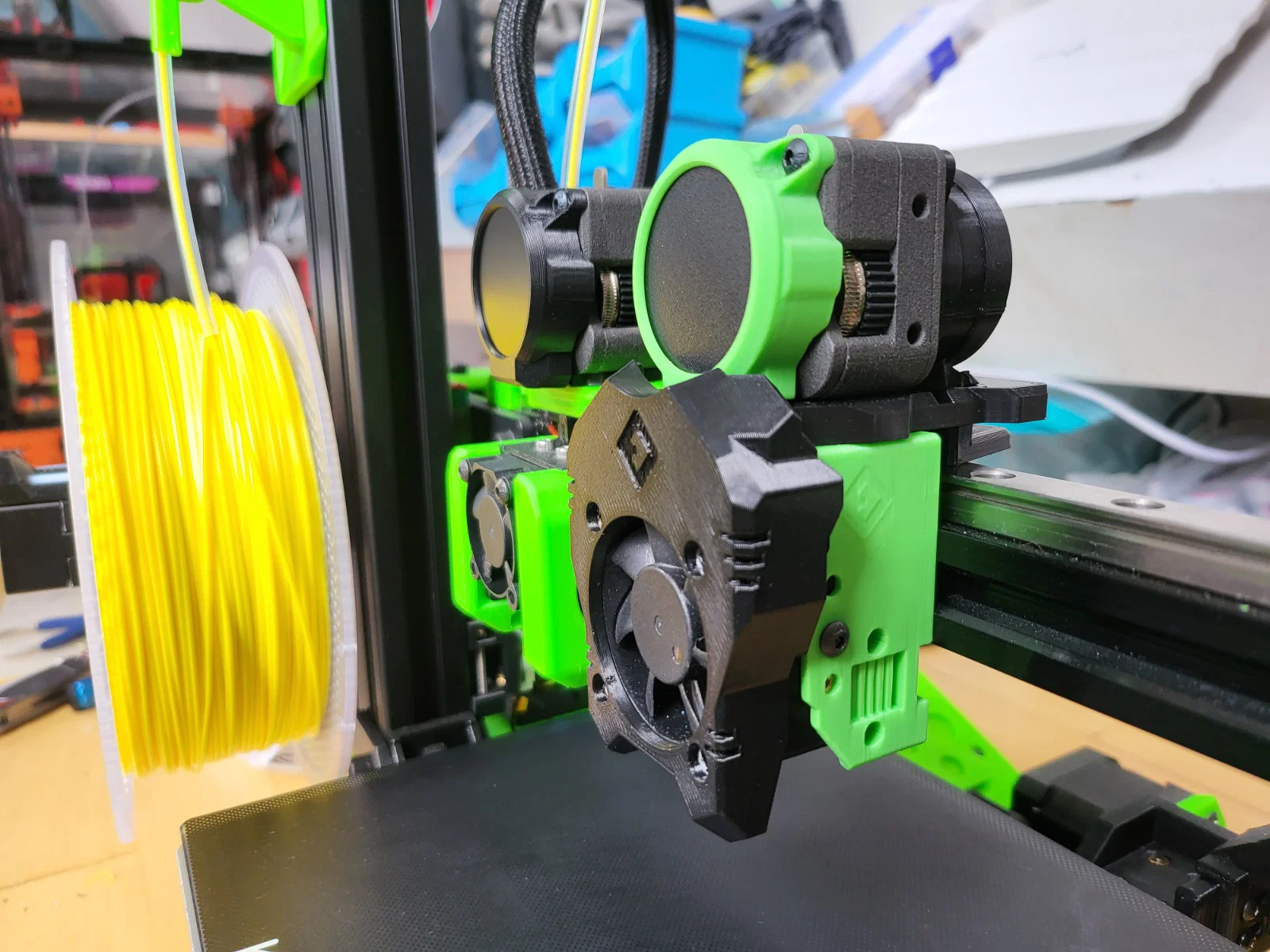

Có lẽ sẽ hữu ích hơn trên những máy như Minion của mình, vì không có dạng màn hình nào khác. Một món nâng cấp chi phí tương đối thấp, vừa hữu dụng vừa vui.

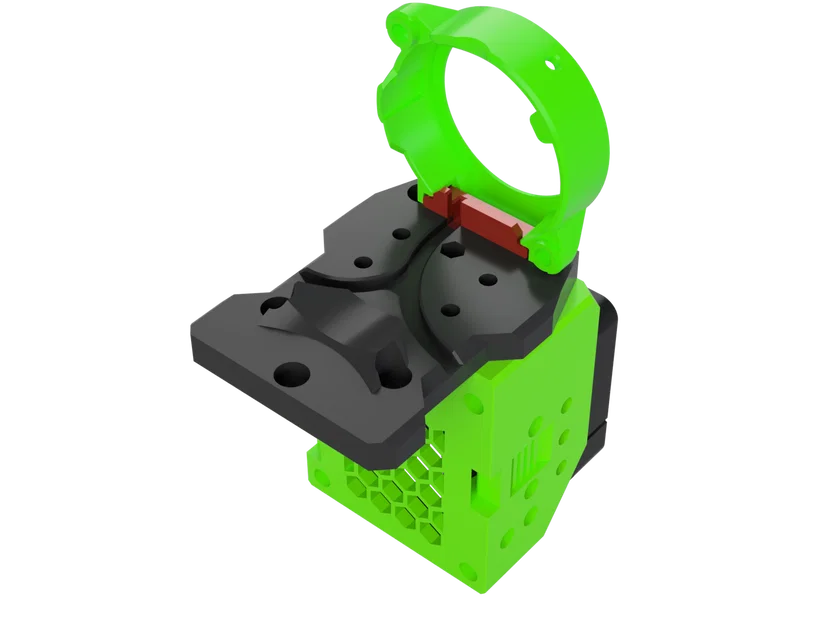

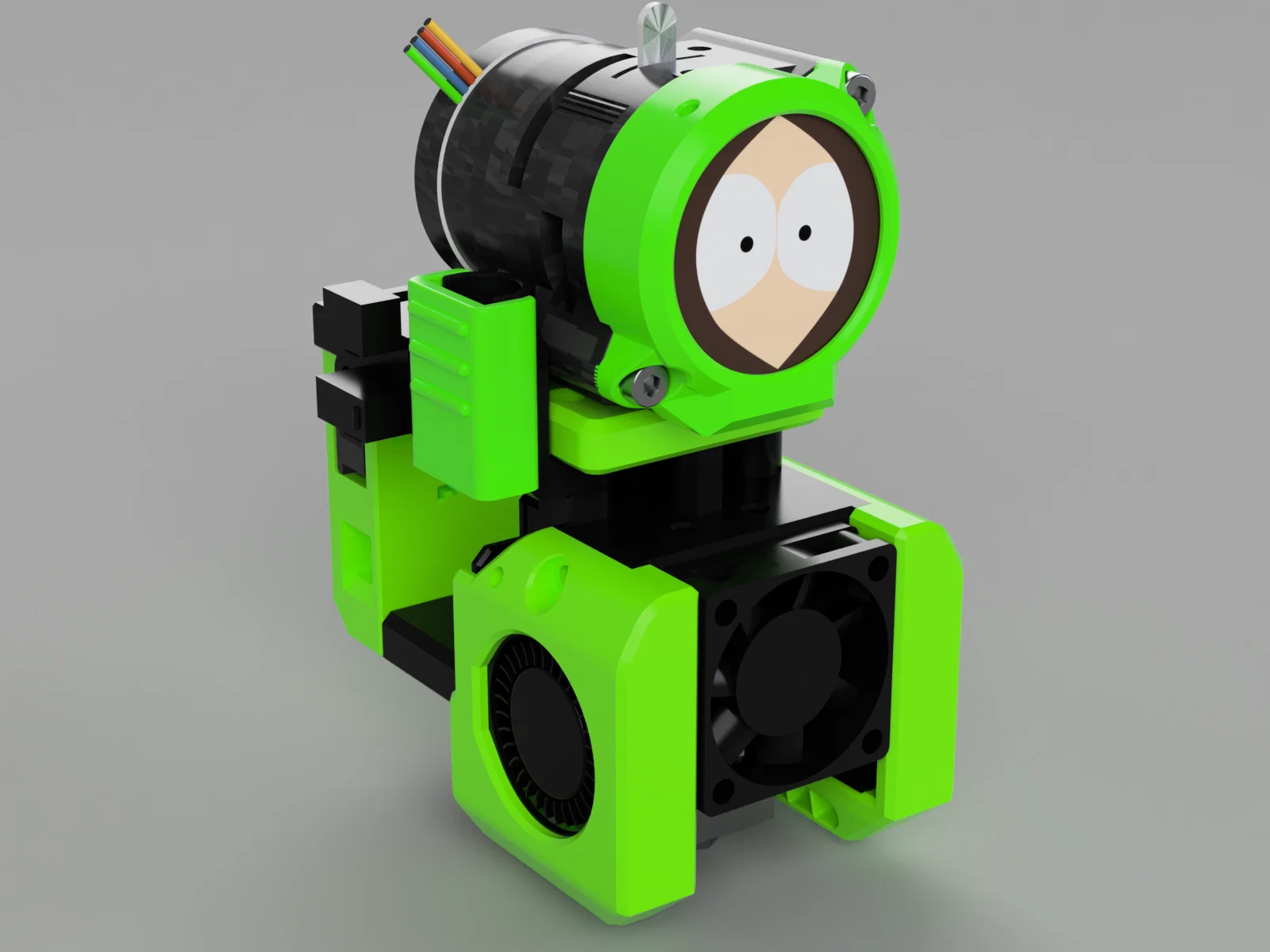

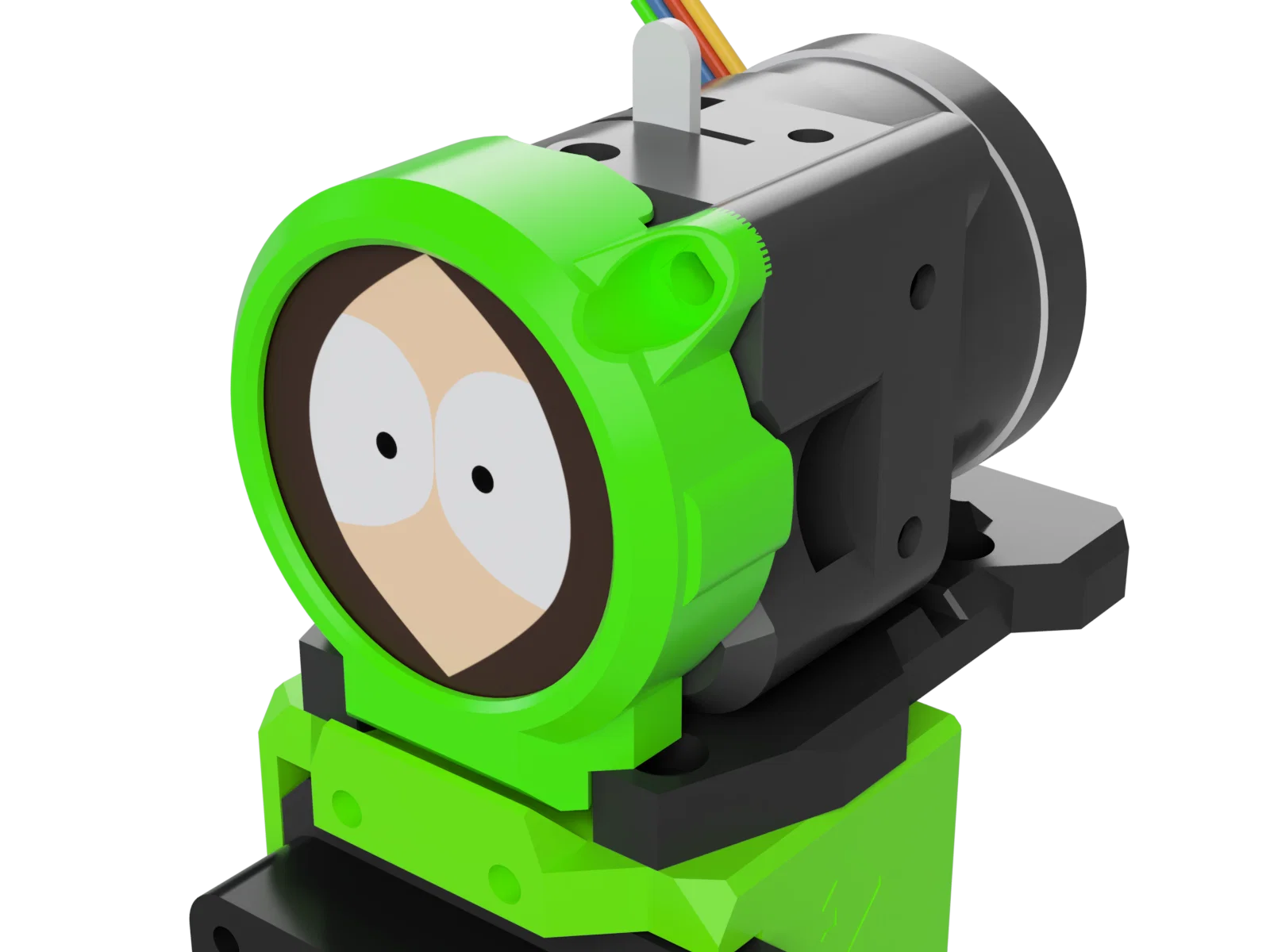

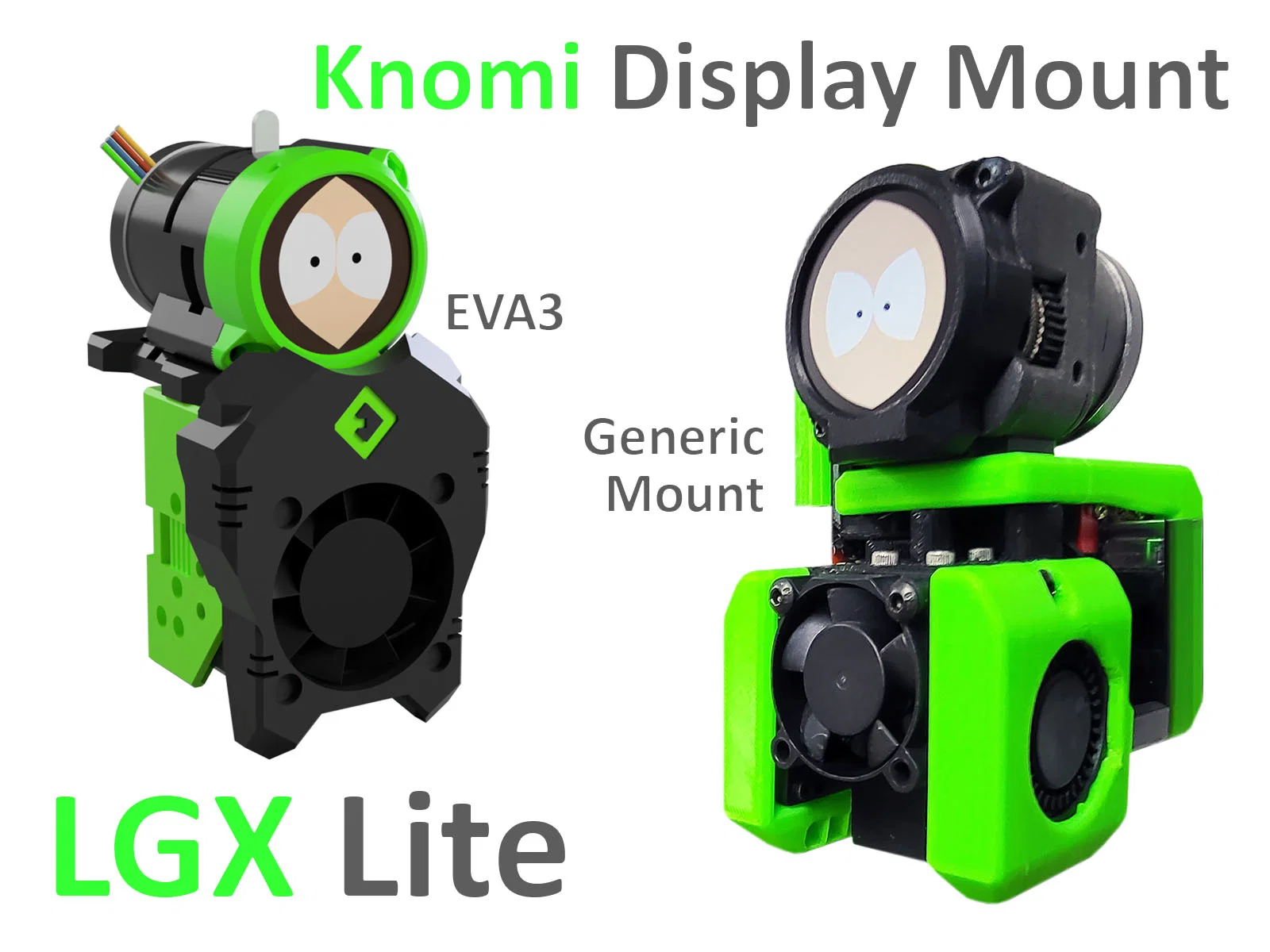

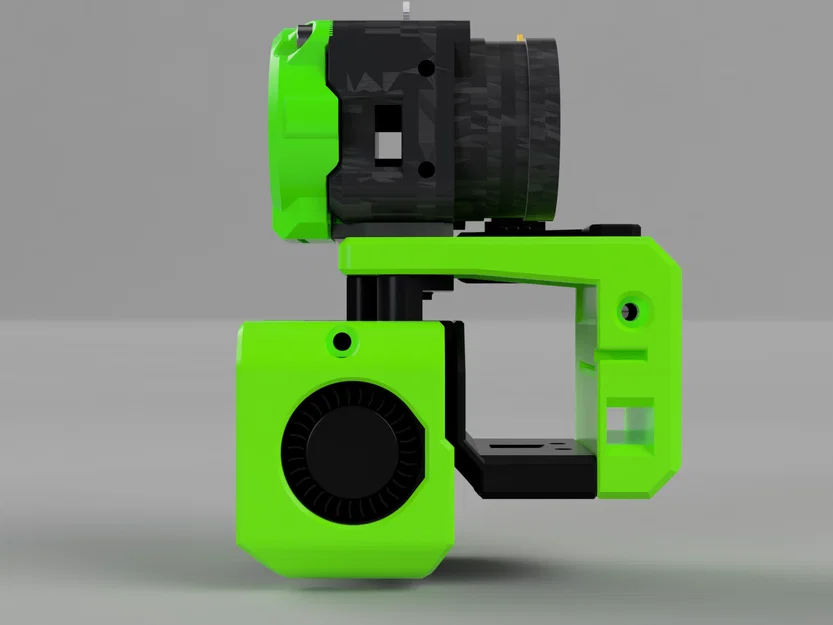

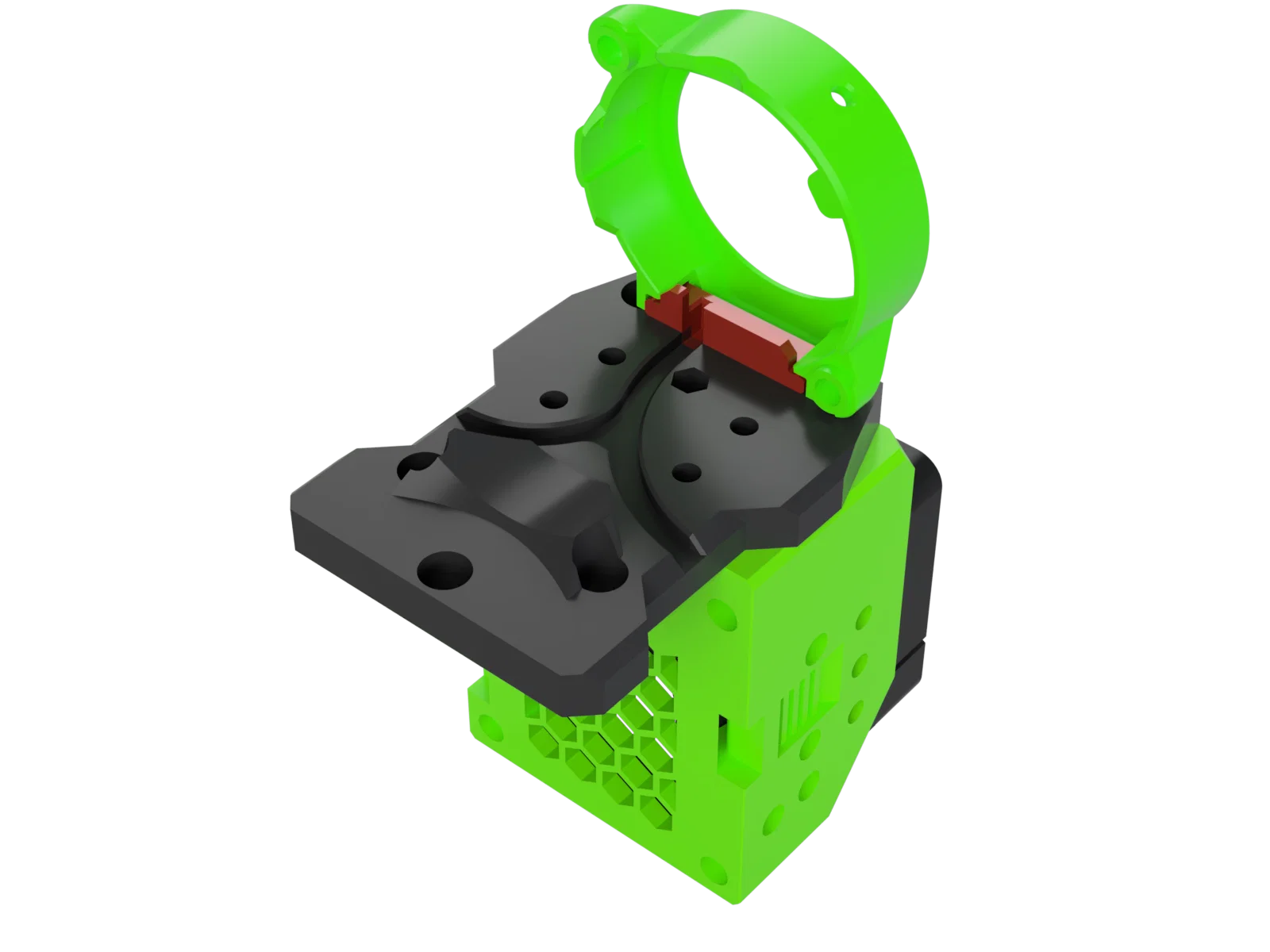

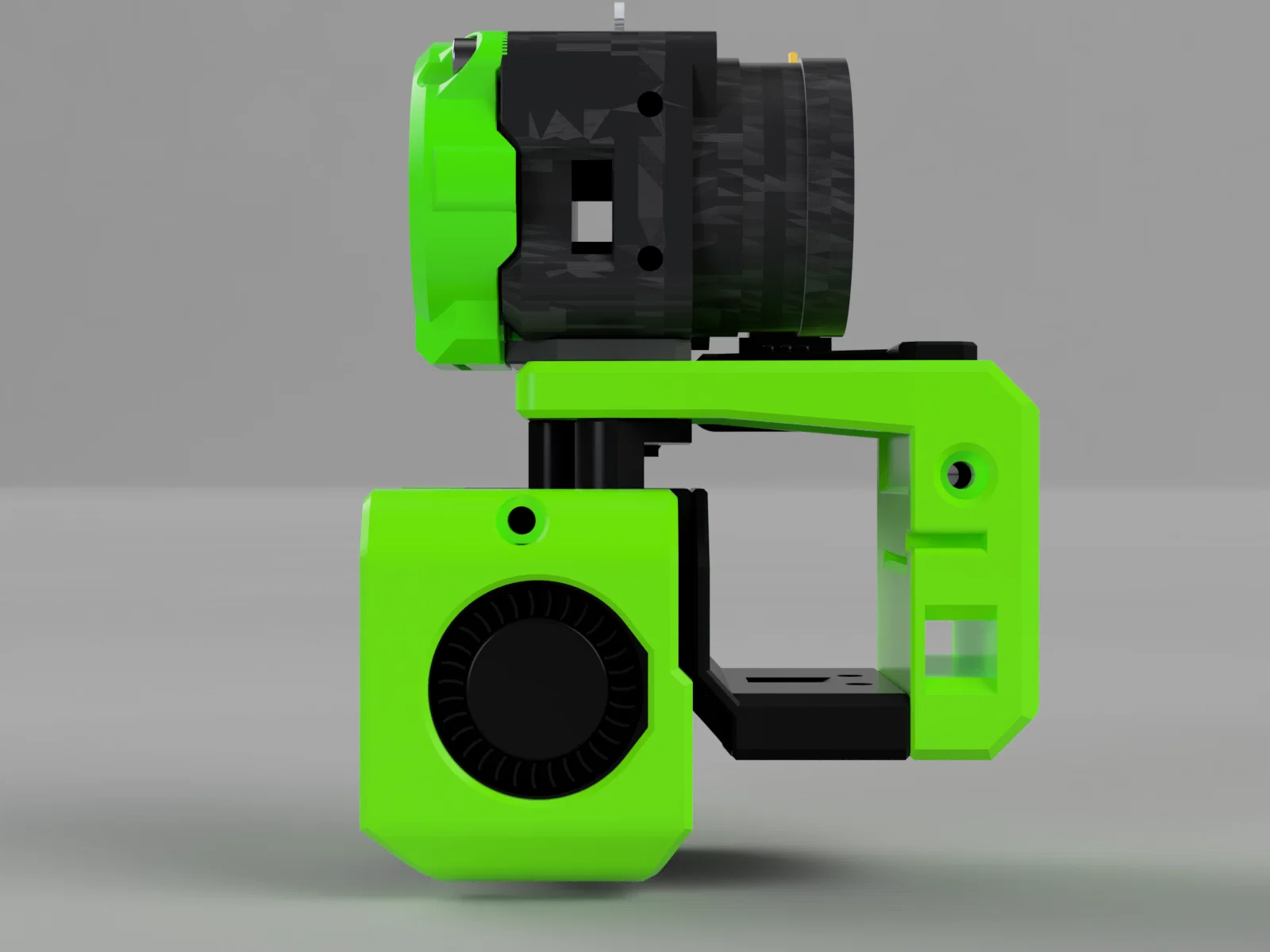

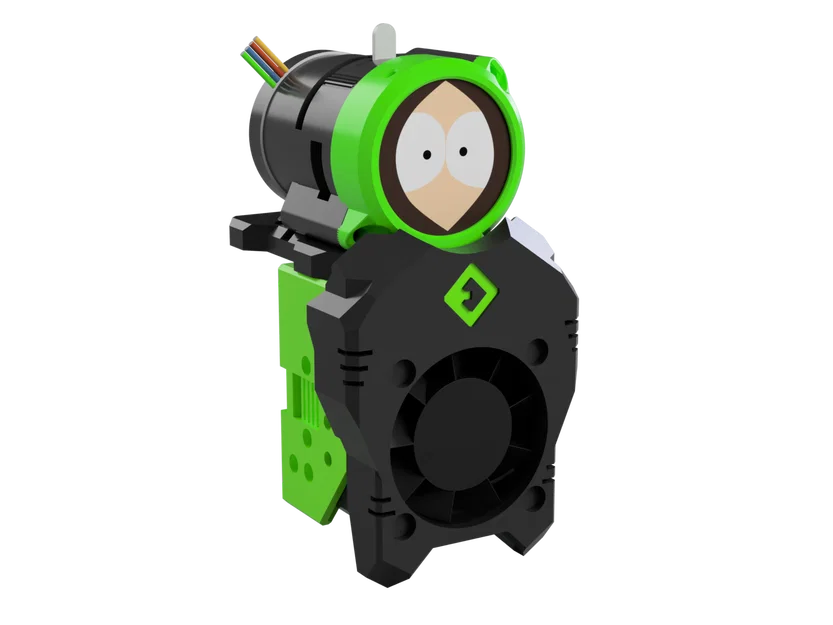

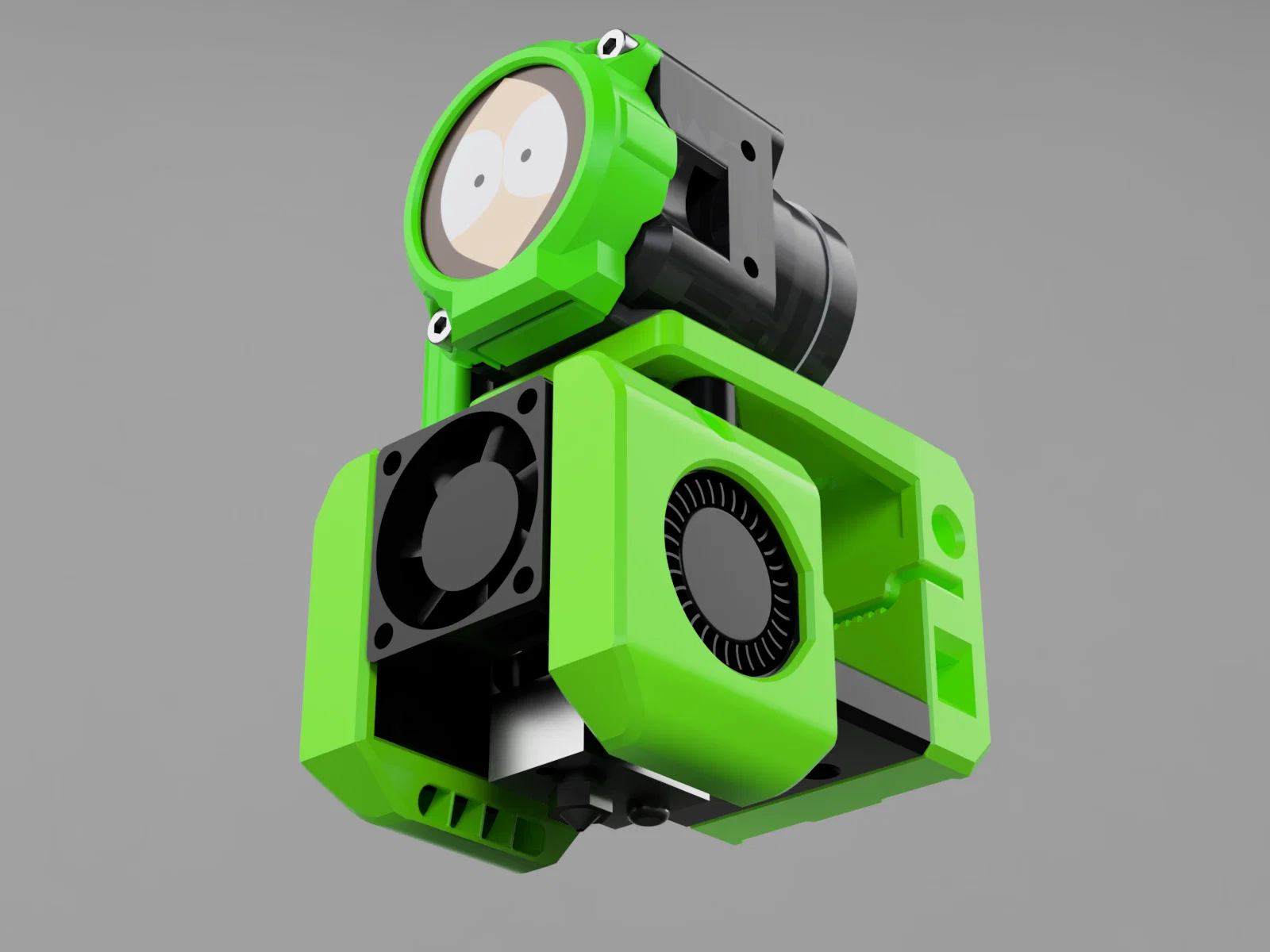

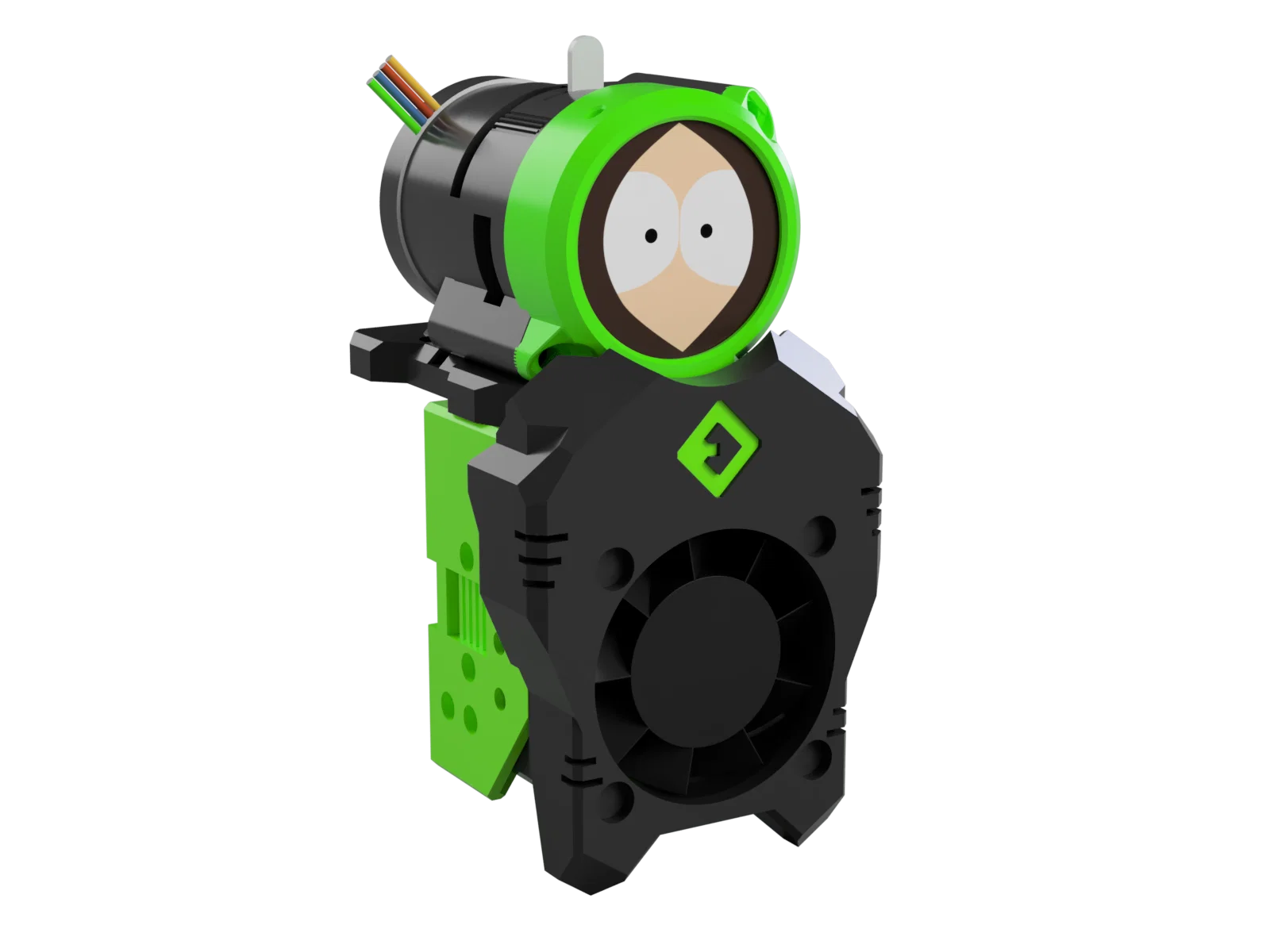

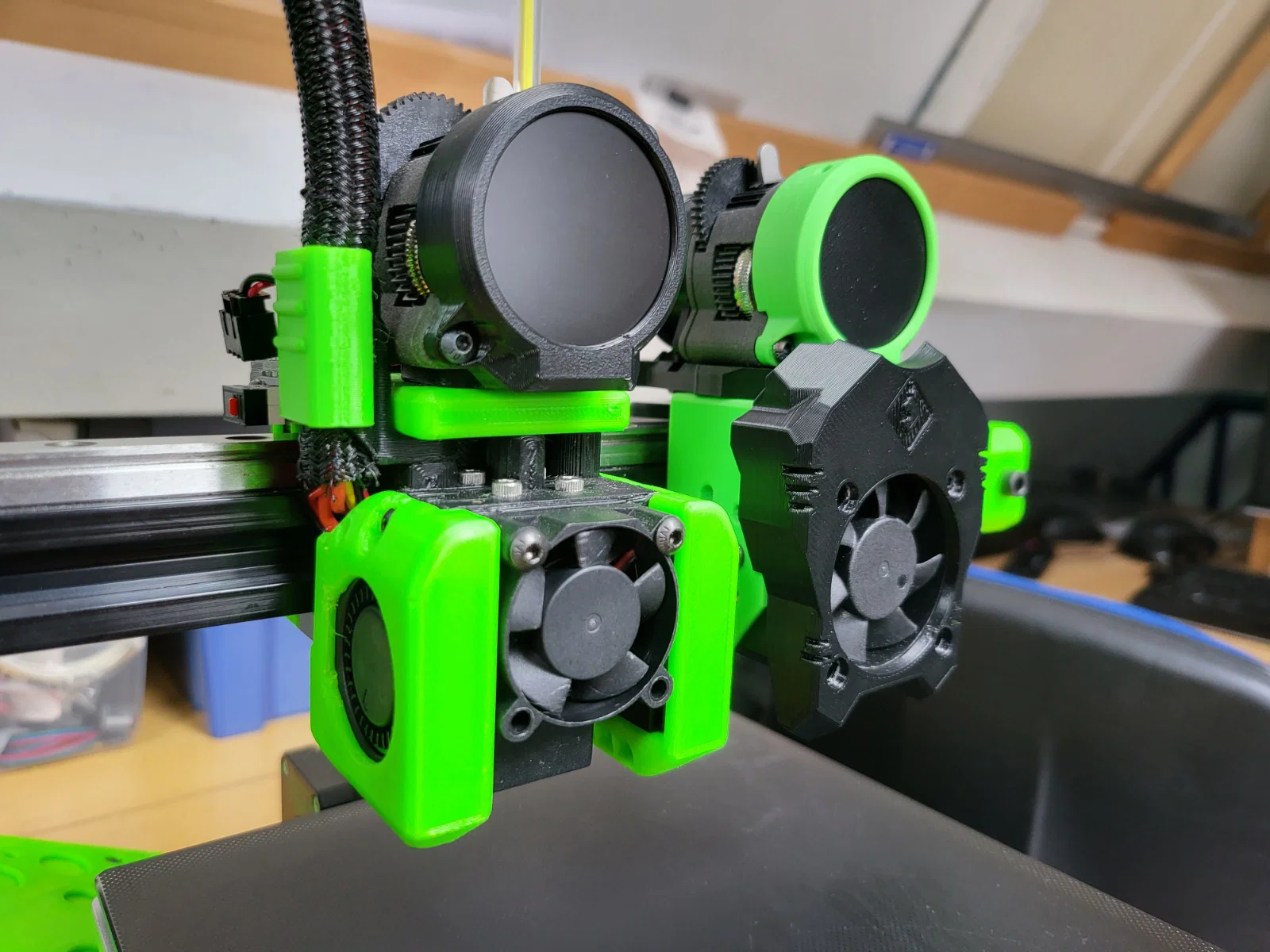

Có 2 phiên bản: một bản Generic gắn đáy kiểu 4 lỗ, và một bản phái sinh từ EVA version 3. Ở cả hai bản, phần đế chủ yếu đóng vai trò như spacer để dây nguồn của Display có thể đi dưới extruder.

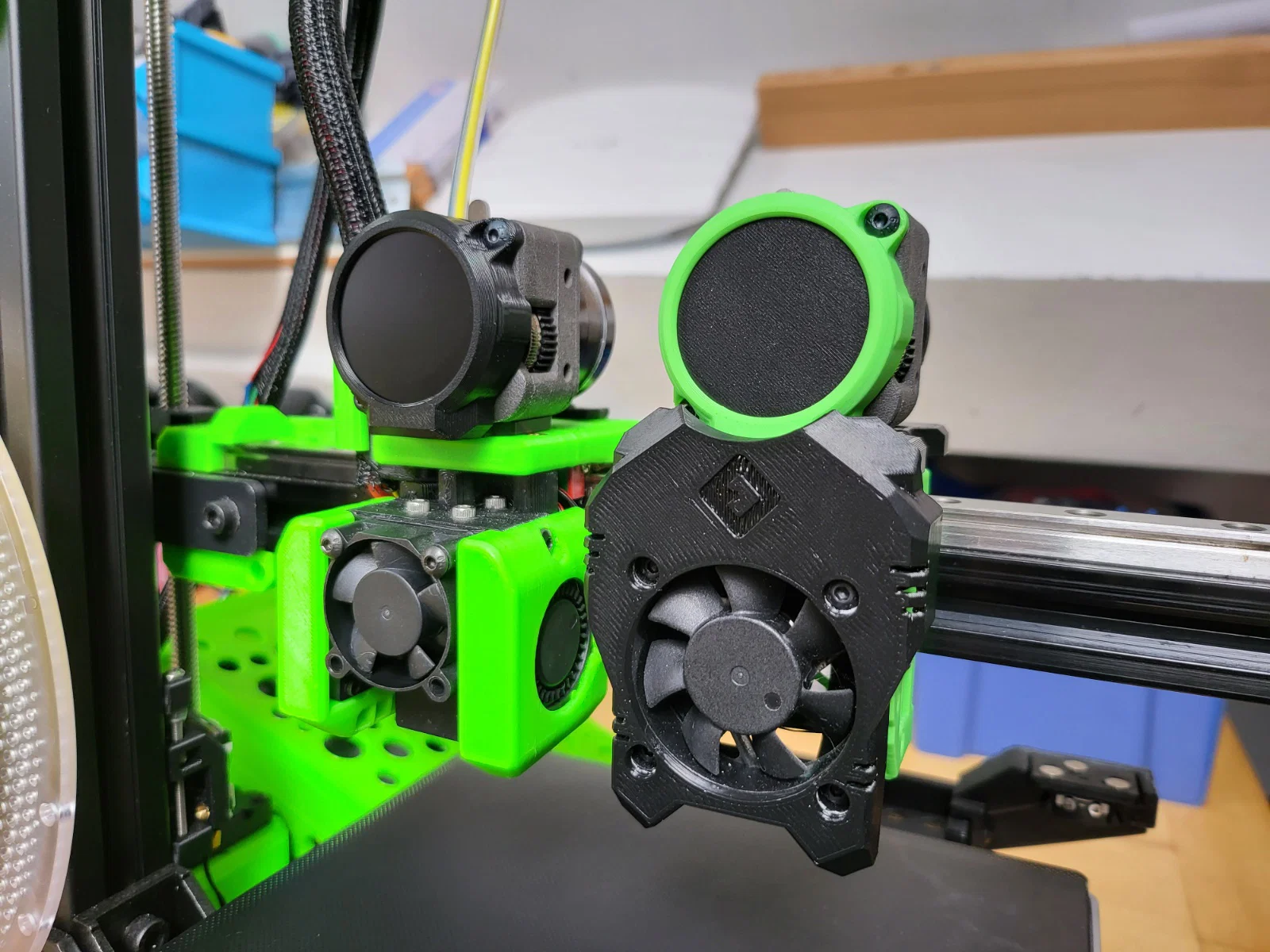

Mình đã in và ráp thử bản EVA để chứng minh lắp được, nhưng tới giờ vẫn chưa gắn hoàn chỉnh lên máy in.

Lắp bản EVA sẽ hơi “lằng nhằng” hơn, mình sẽ cố gắng cải thiện. Mẹo nhỏ: quấn một sợi dây thun quanh Extruder trước khi tháo các bulông cụm lắp ráp sẽ đỡ cực hơn rất nhiều.

Tất cả chi tiết nên được in theo đúng orientation như mình đã publish. Không cần support.

Có một hướng dẫn lắp đơn giản cho bản Generic, anh em dùng EVA có thể lấy đó làm nền để lắp.

Mình cũng upload các file firmware kiểu Kennyesque của mình cho ai muốn dùng cái gì đó khác. Có một file zip riêng chứa toàn bộ file cần thiết, sẵn sàng để compile. Vui lòng đọc tài liệu mình upload cùng với trang BTT Knomi trước khi thử flash firmware.

KNOMI - BIGTREETECH documentation

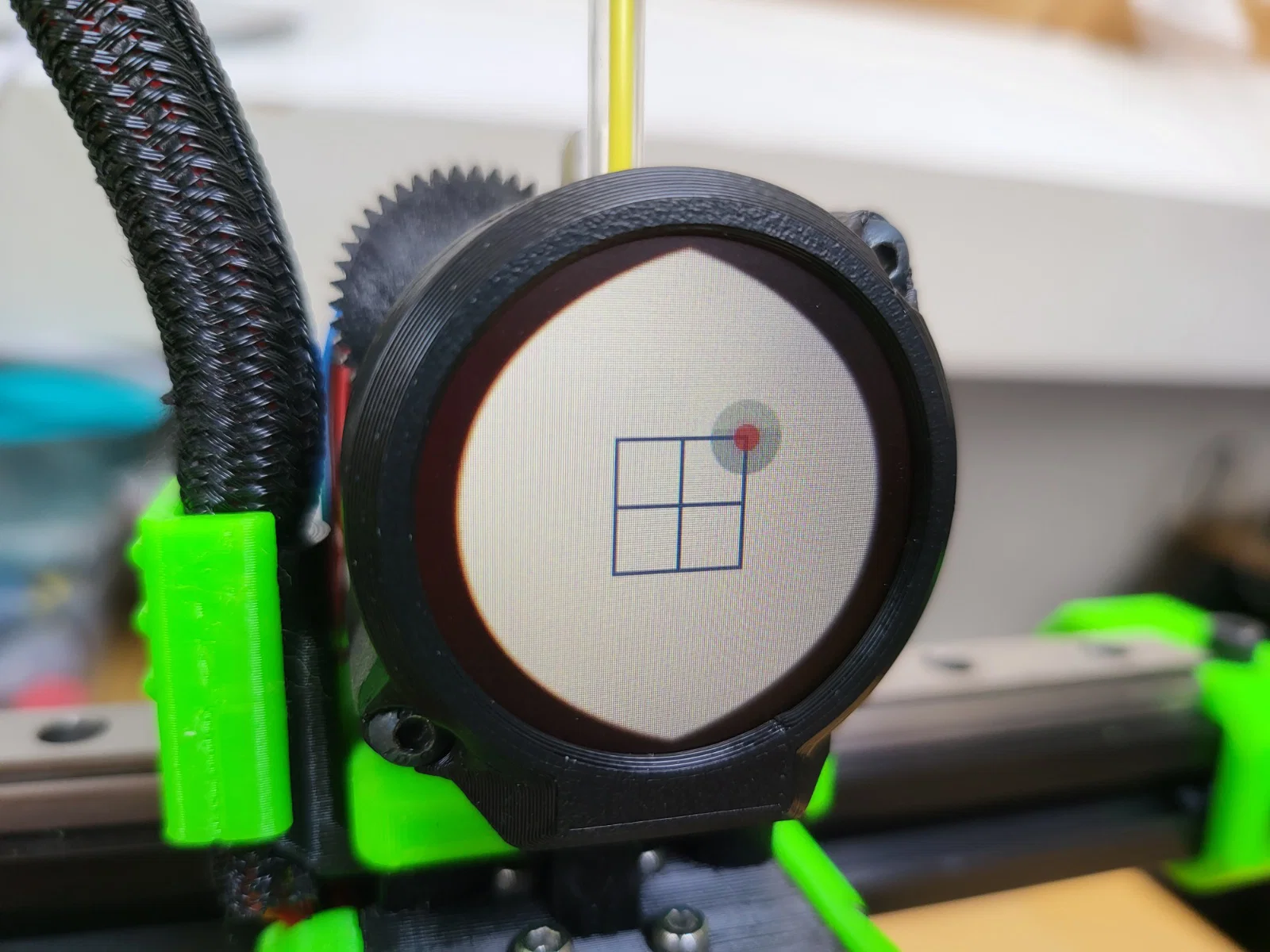

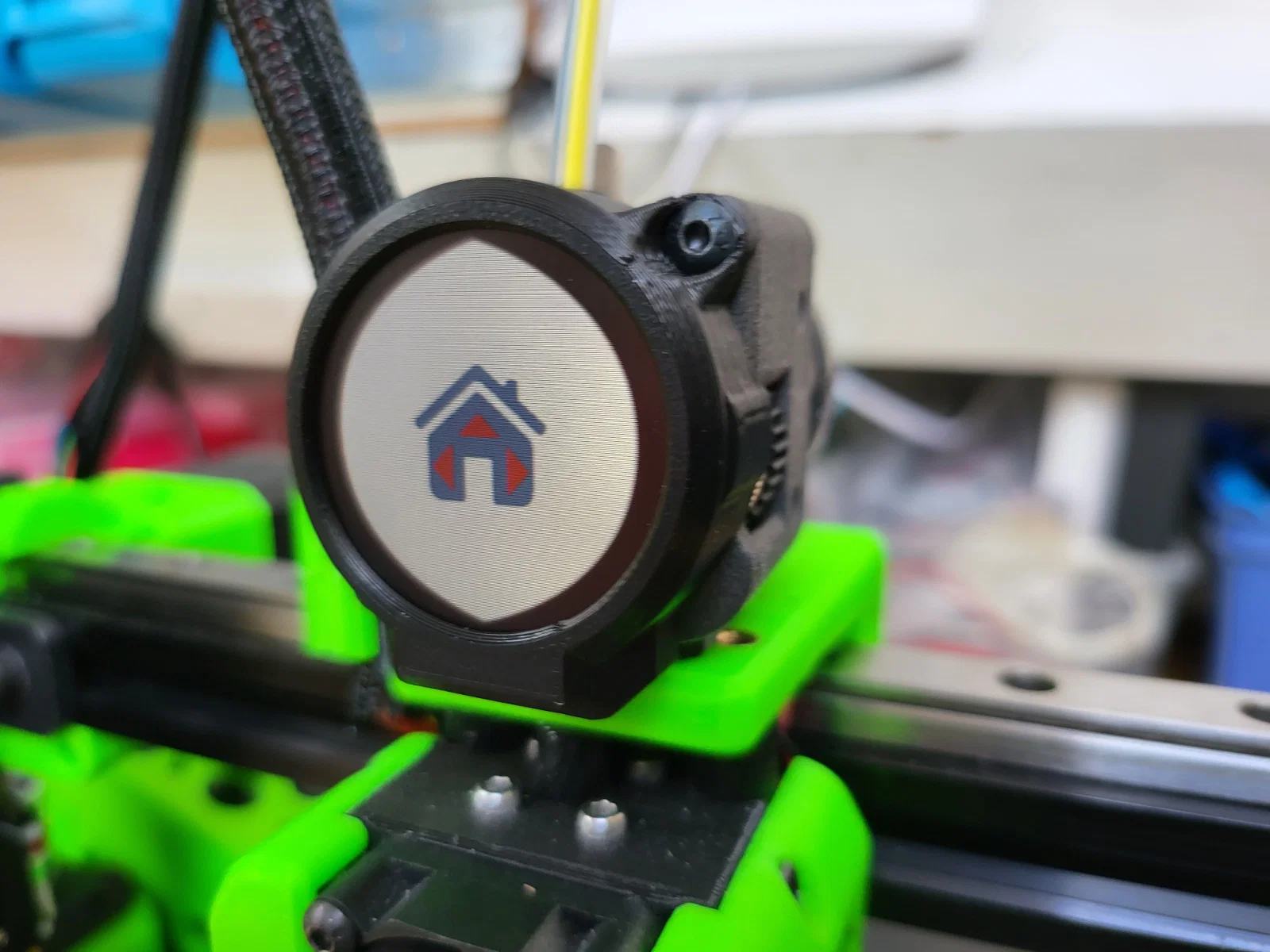

Mình dùng Klicky Probe trên Minion nên đôi lúc bị “khó chịu” với BTT Klipper Macro đi kèm trong docs. Mình đã dùng PR rất hay này của Surion79 để hỗ trợ. Homing & Probing giờ chạy ổn, nhưng mình vẫn chưa xử lý xong phần điều khiển khi print complete trong Klipper. Phần lớn vẫn đúng theo ý tưởng ban đầu, nhưng vẫn đang làm tiếp.

added interface to macro _KNOMI_STATUS by Surion79 · Pull Request #5 · bigtreetech/KNOMI · GitHub

Mình cũng có kèm remix source code của mình cho cả trường hợp dùng Klicky và không dùng Klicky. Mình khuyên nên đọc file readme hướng dẫn cài Firmware của mình.

Để minh bạch: BTT đã tặng mình Knomi Display miễn phí để sử dụng cho các phát triển sản phẩm liên quan. BTT hoàn toàn không có bất kỳ quyền kiểm soát nội dung nào đối với thiết kế, quá trình phát triển hay bài upload này.

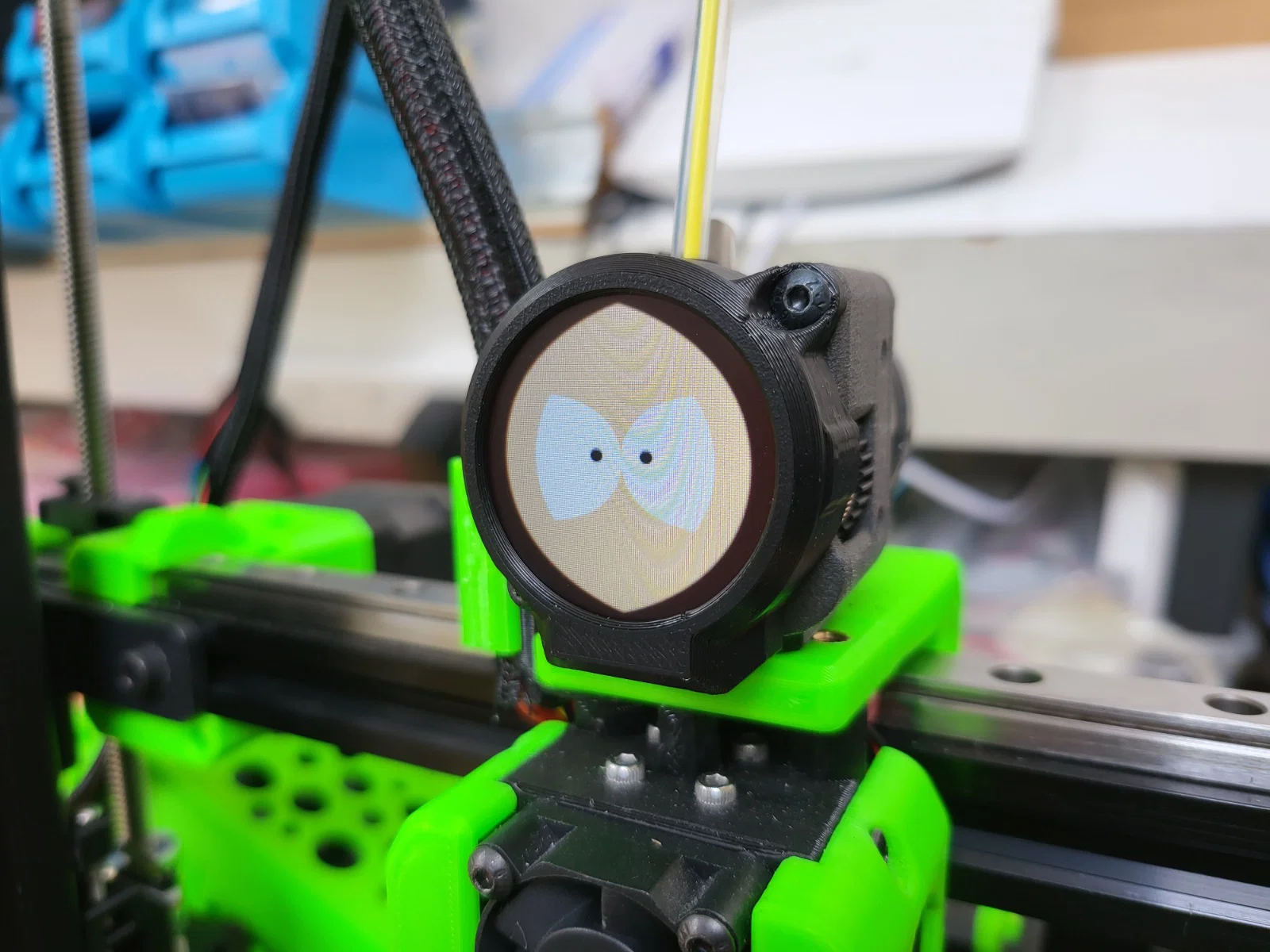

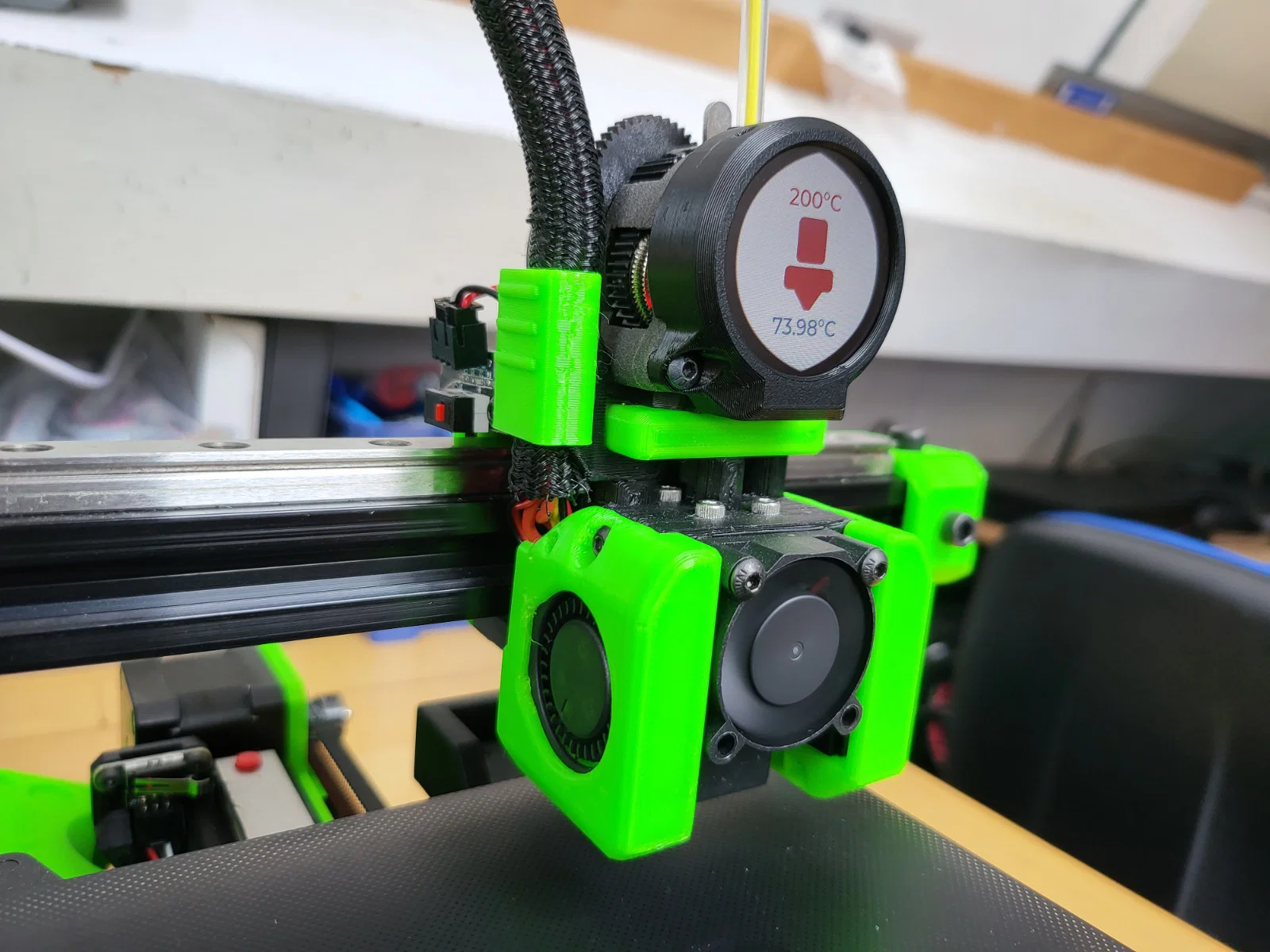

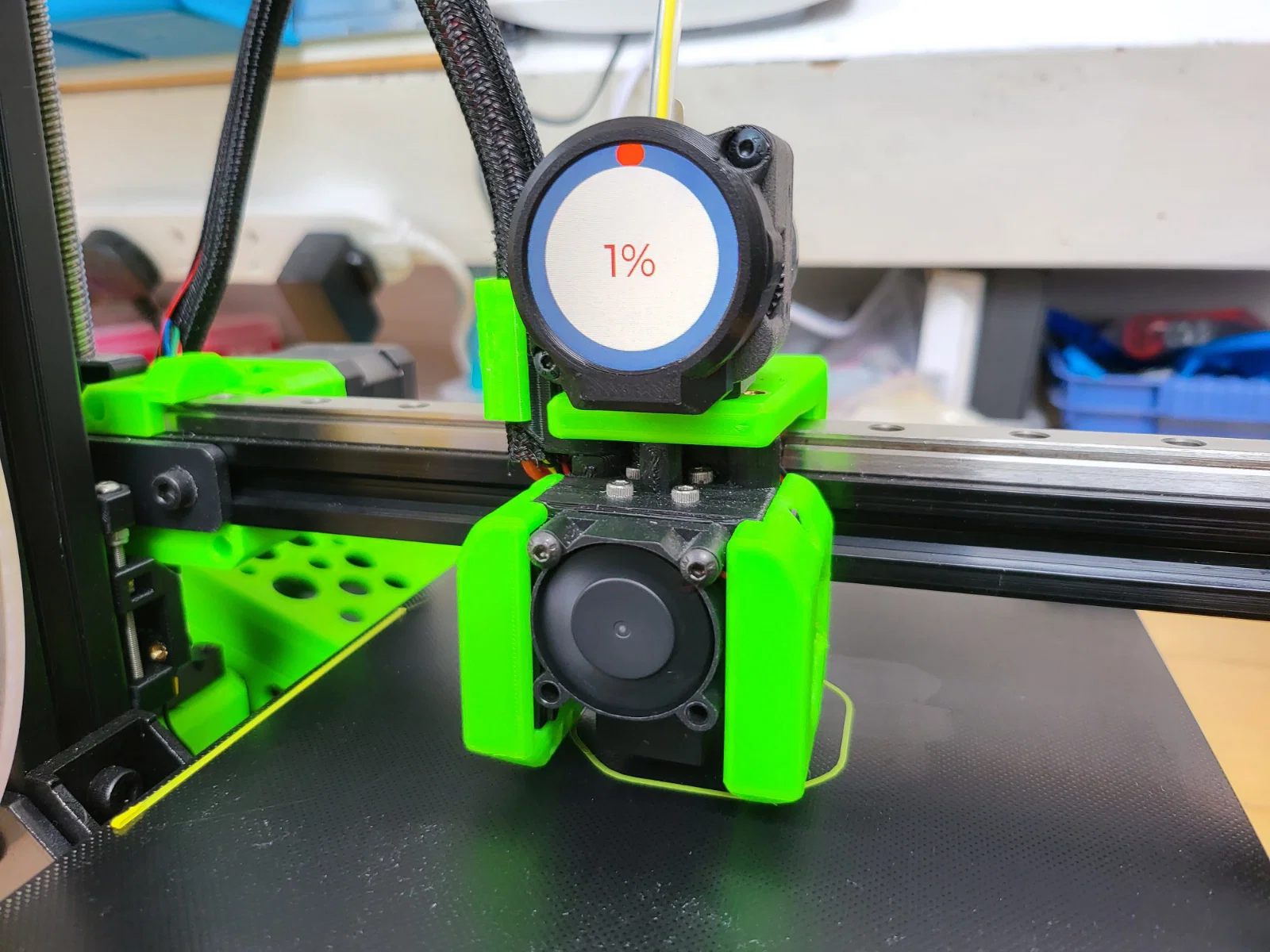

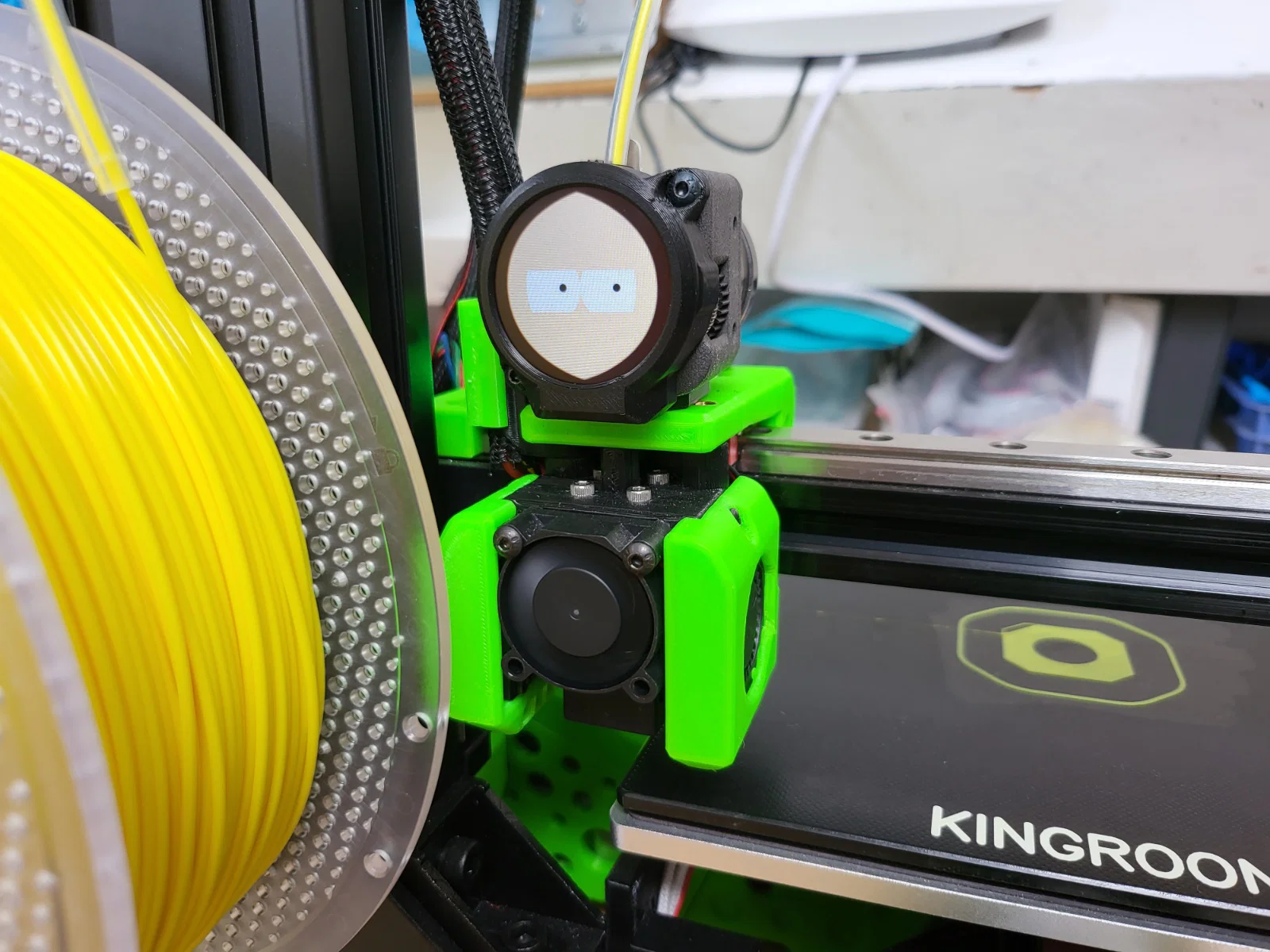

Video ngắn cho thấy bản Generic trên Minion của mình ở đây:
