Hộp nhả Shooting Patch dạng rugged – Schusspflasterspender

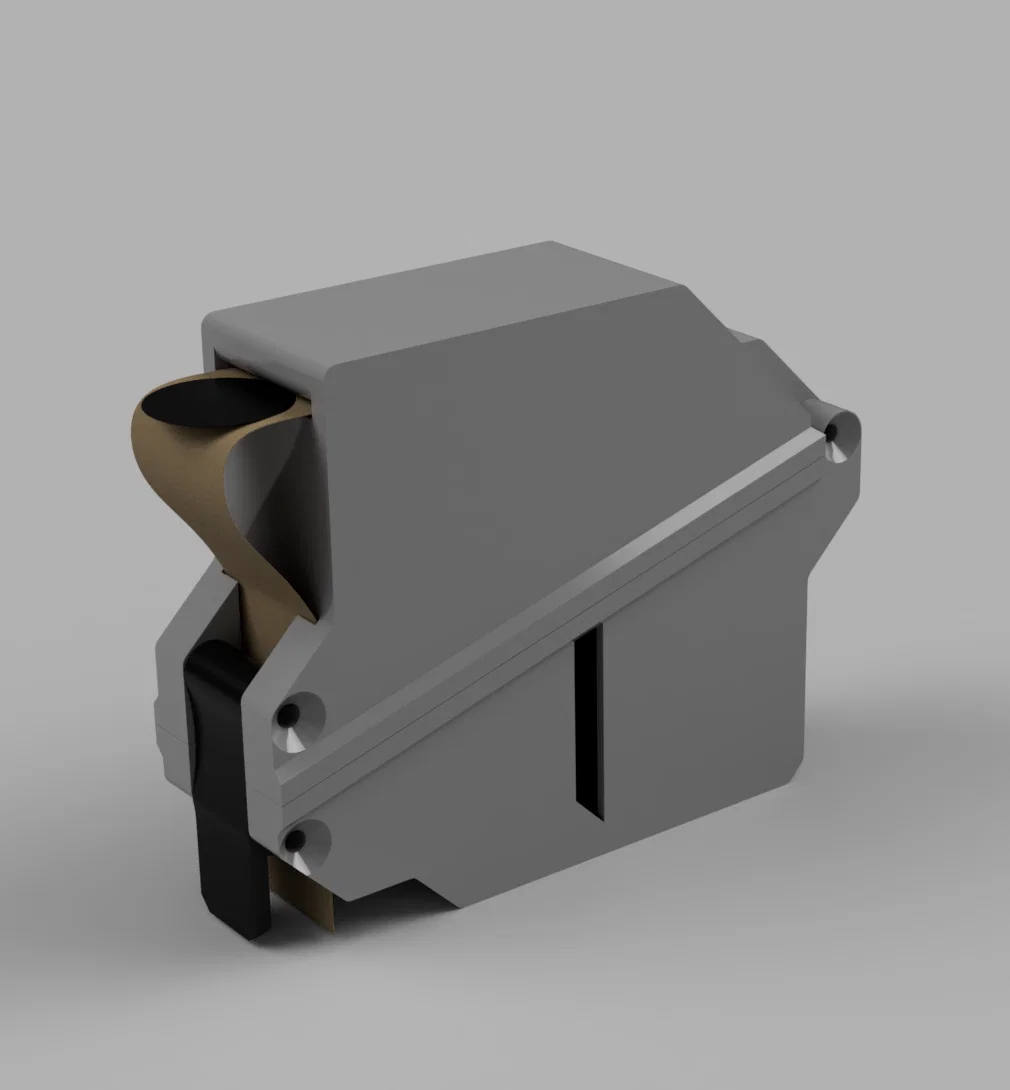

Đây là thiết kế của mình cho một hộp/thiết bị nhả shooting patch (miếng dán che lỗ đạn).

BOM:

• Chi tiết in (Printed Parts)
• Tấm nhựa (tùy chọn cho phần cửa sổ)
• 3x vít M3 đầu chìm (Flat Head) (25–27mm hoặc ~1 inch) – cho phiên bản Single Dispenser
  HOẶC
  3x vít M3 đầu chìm (Flat Head) (~50mm) – cho phiên bản Double Dispenser

Khuyến nghị in (Printing recommendations):

• Đặt mặt đáy hoặc mặt trên nằm phẳng
• Dùng supports ở phần hông
• Vật liệu: ABS/PETG
• Layer height 0.2mm

Kích thước được tối ưu cho patch Krawikett 19mm (1 cuộn có 1000 miếng) hoặc loại rẻ hơn (dưới nửa giá) là patch 19mm trên aliexpress , các hãng khác cũng sẽ vừa, còn nếu không thì bạn có thể chỉnh lại kích thước/dễ dàng modify file Fusion360 đính kèm.

Một số cuộn patch (ví dụ từ aliexpress) có thể hơi khít trong dispenser, chỉ cần kéo ra xả bớt vài mét là được.

File Fusion 360 cũng có sẵn một sketch để thêm chữ cái viết tắt (initials) cho cá nhân hóa, bạn có thể dùng hoặc không.

Mẹo & thủ thuật (Tips and Tricks)

Cách dùng (Handling)

• Để nạp dễ hơn, bạn cứ xé phần đầu băng keo theo góc dốc, sẽ dễ luồn vào hơn.

Hậu xử lý (Postprocessing)

• Dùng lưỡi mỏng và bén (ví dụ dao rọc giấy/Box Cutter) để dọn sạch phần lỗ nhả patch, gỡ các bavia/cầu nhựa bị sụp xuống.

Cửa sổ (Windows – TÙY CHỌN)

• Nếu bạn tính dùng ngoài trời, môi trường bụi/bẩn, bạn có thể dùng đồ gá cắt (cutting jig) để cắt tấm nhựa làm cửa sổ rồi dán vào các ô cửa sổ.

Nếu bạn thích thiết kế này hoặc thấy hữu ích, cho mình xin 1 like và/hoặc để lại bình luận nếu bạn thấy chỗ nào có thể cải thiện.

Update 30/04/2024: Thêm một phần “top” thay thế để tối ưu trải nghiệm cho người dùng loại sticker tape cuộn bị đảo chiều/đảo ngược.
(Băng keo nên đi thẳng vào khe dispenser, và nó sẽ bẻ cong ở phía ngoài trước để tách sticker ra khỏi cuộn)

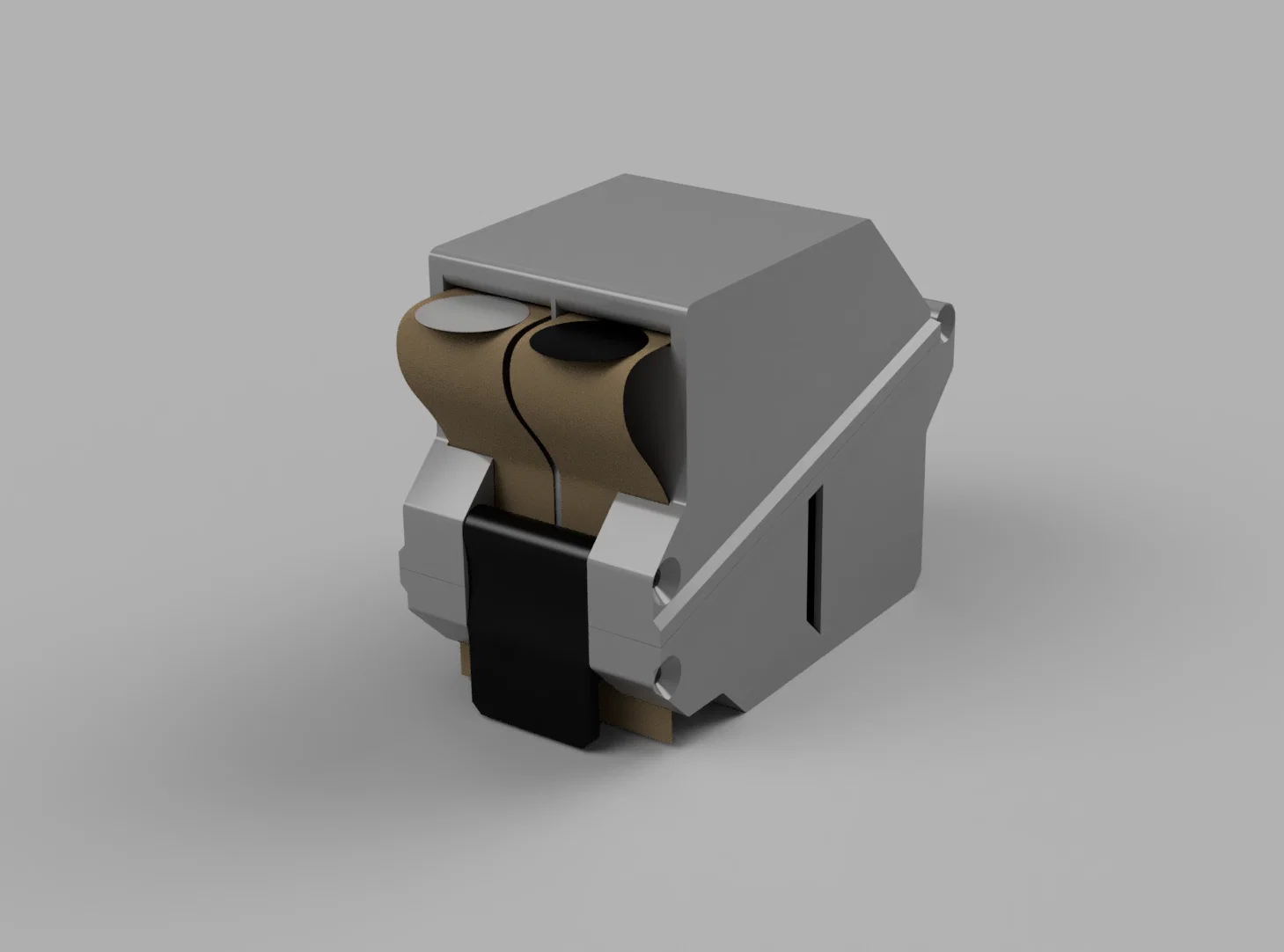

Update 17/09/2024: Thêm phiên bản double dispenser, dành cho ai dùng shooting patch hai màu (hoặc đơn giản là muốn mang theo nhiều patch hơn để dùng).
