Giá đỡ Avent Connected SCD923/26 gắn thành giường

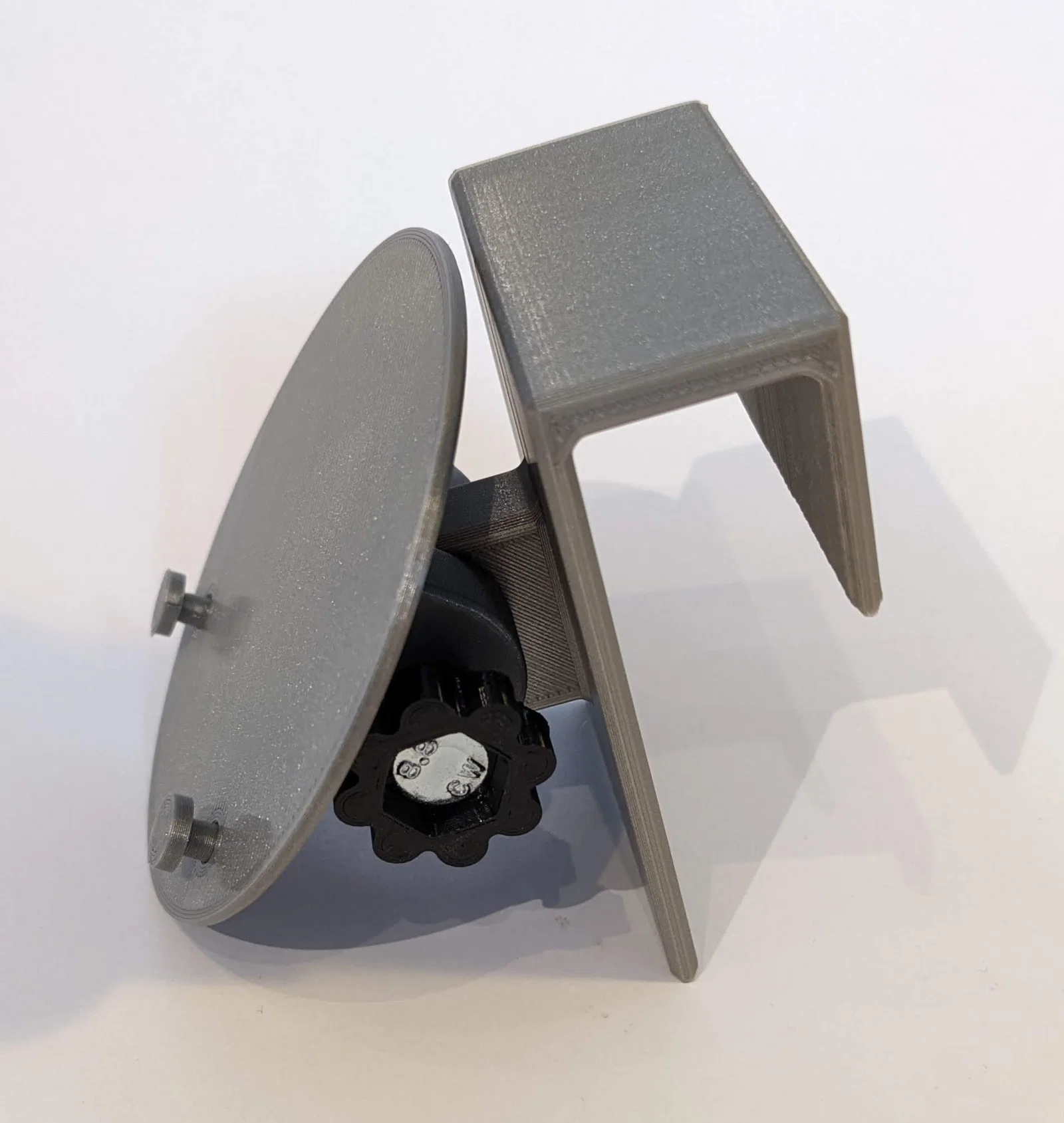

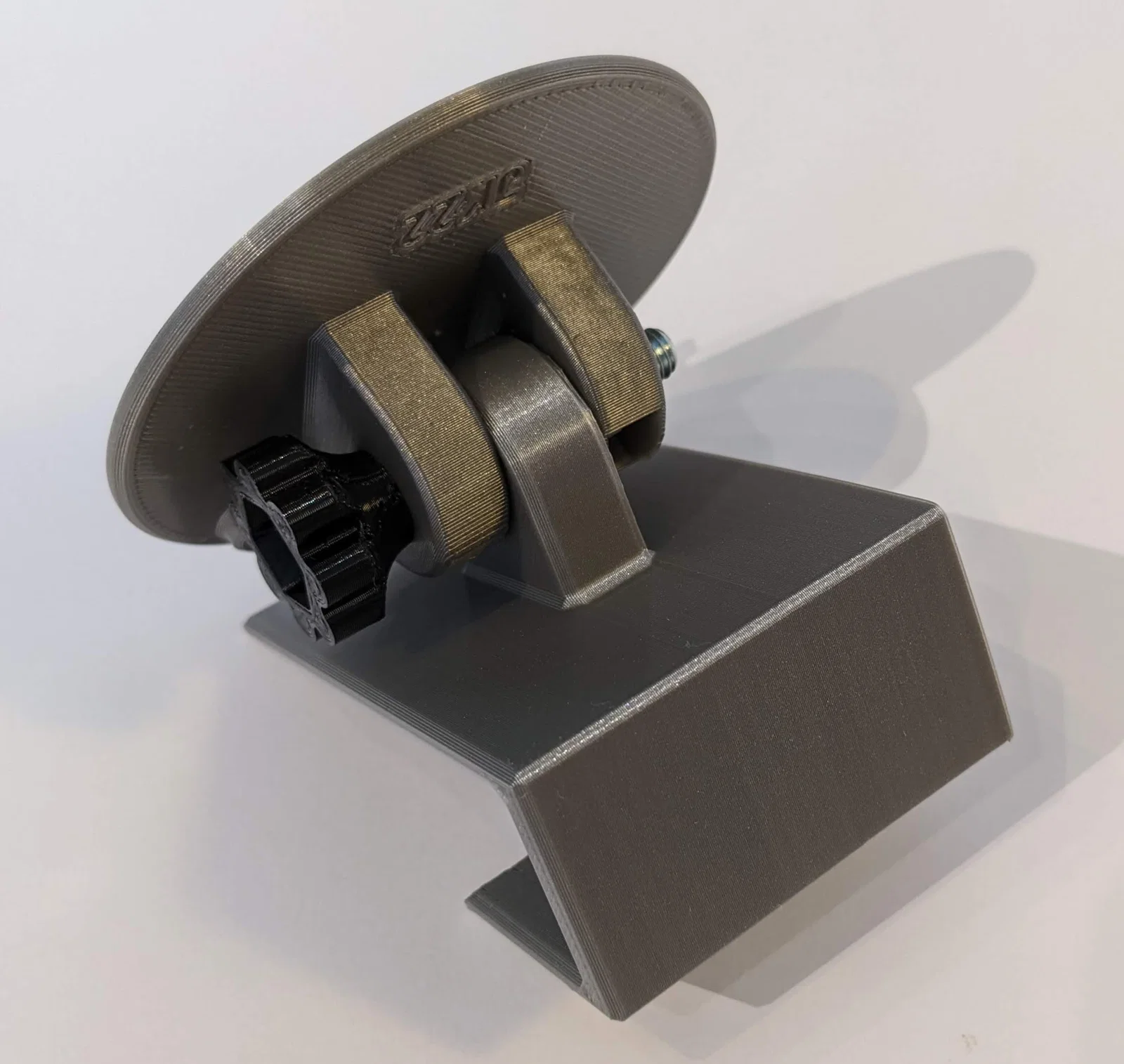

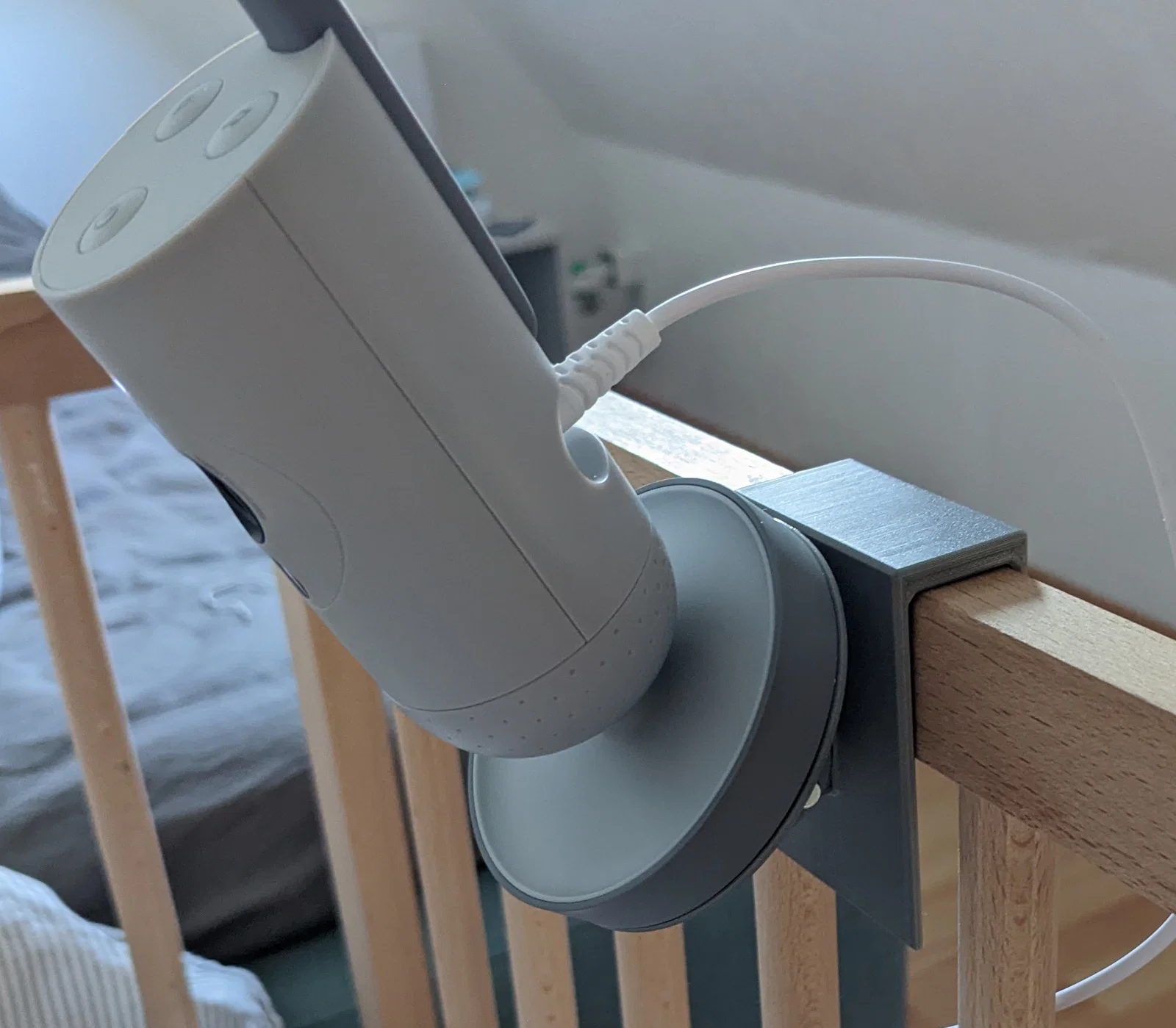

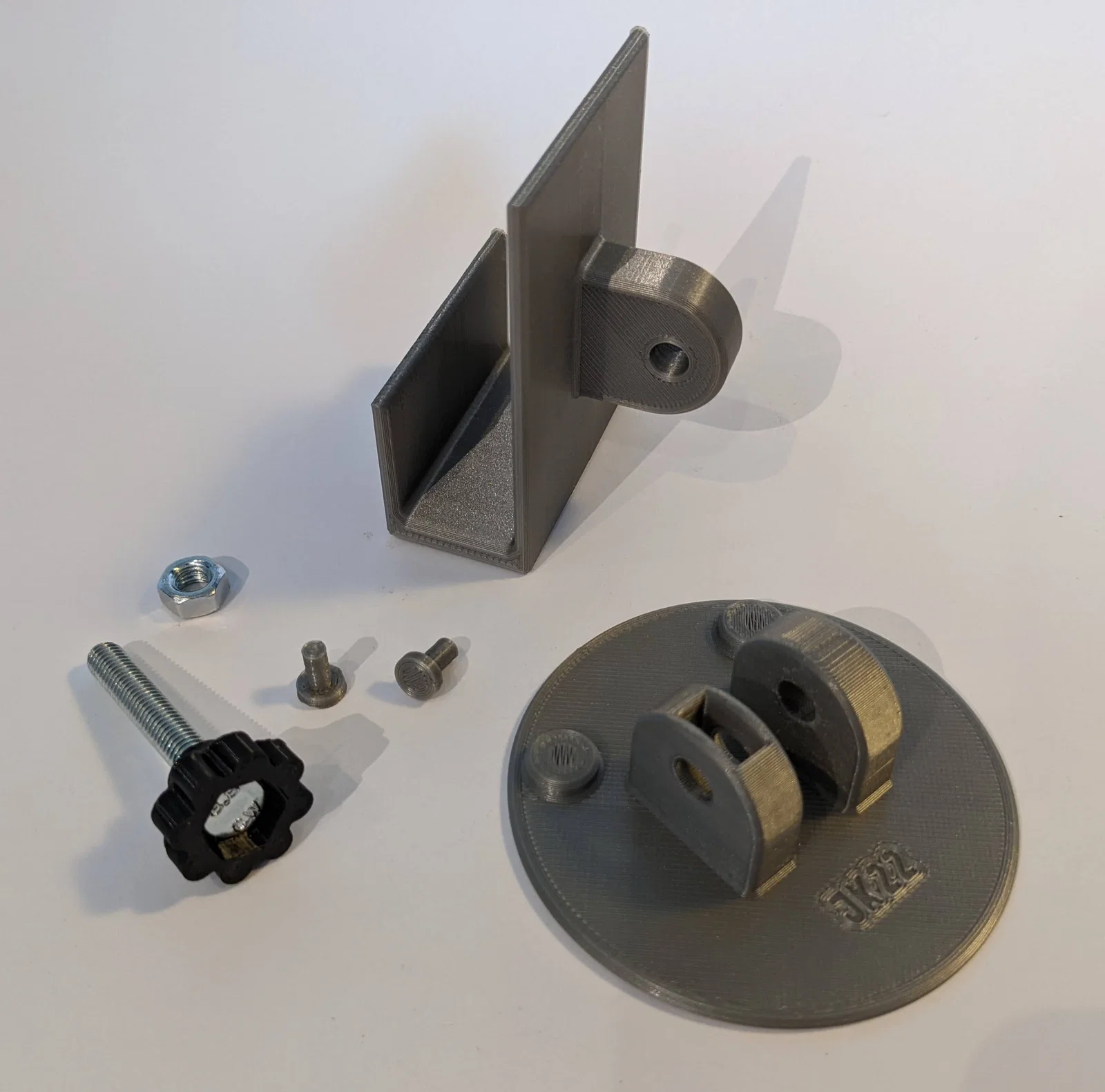

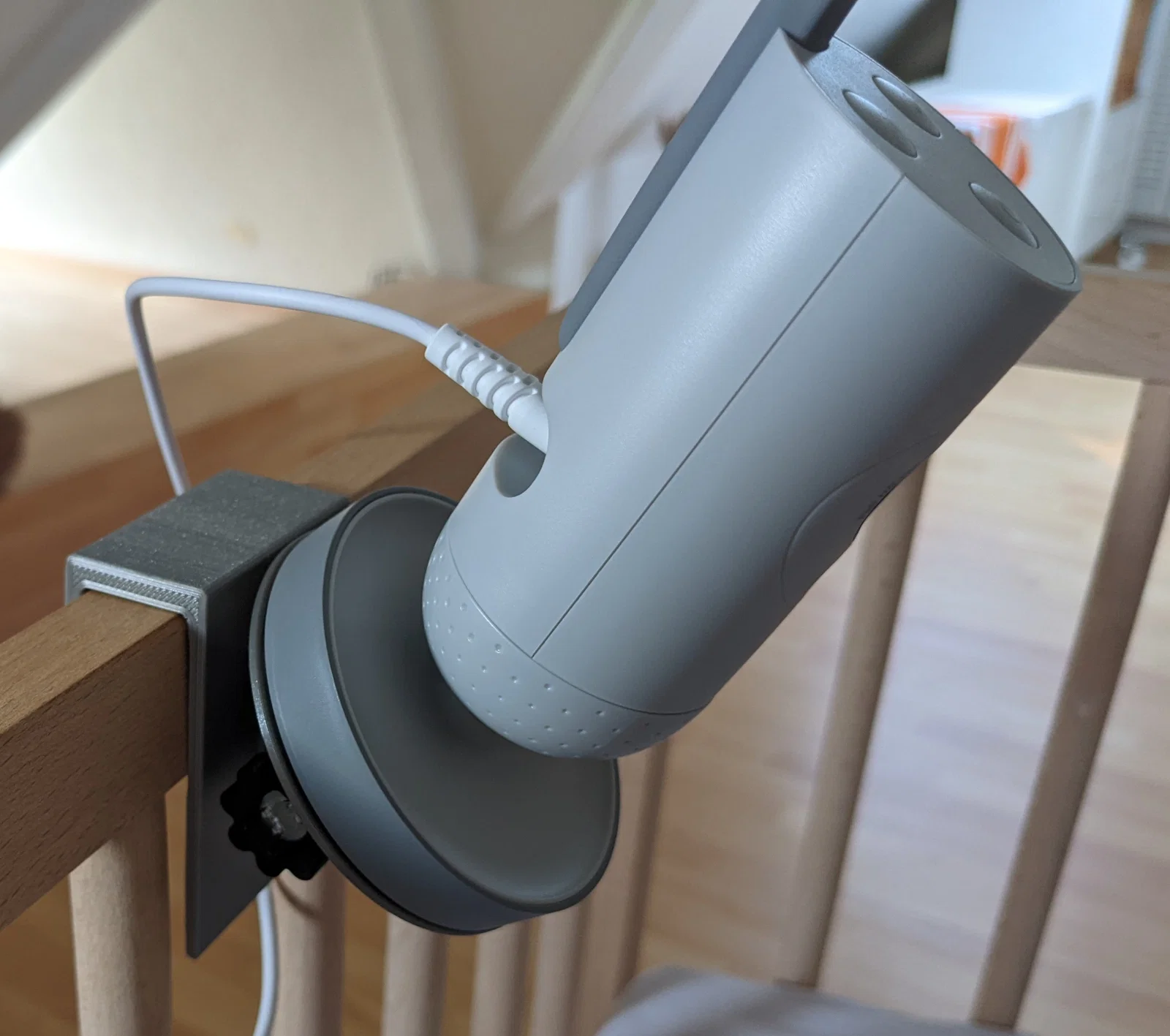

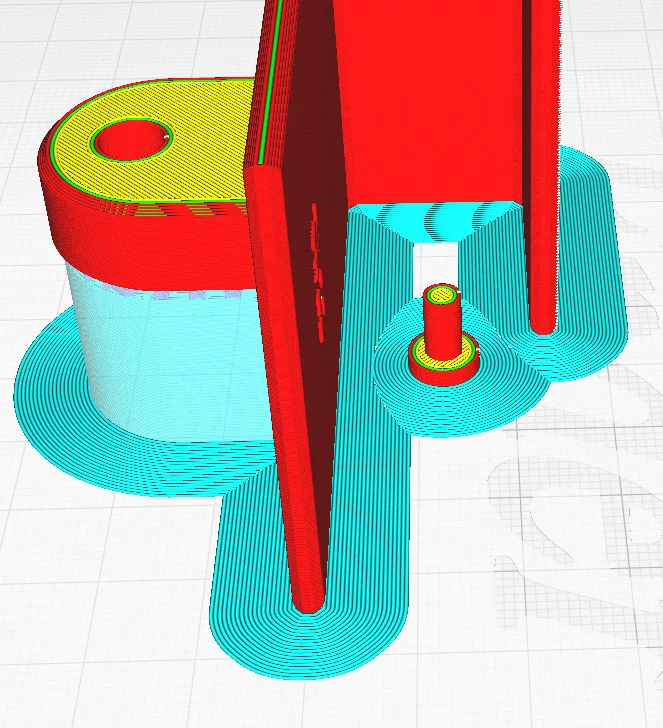

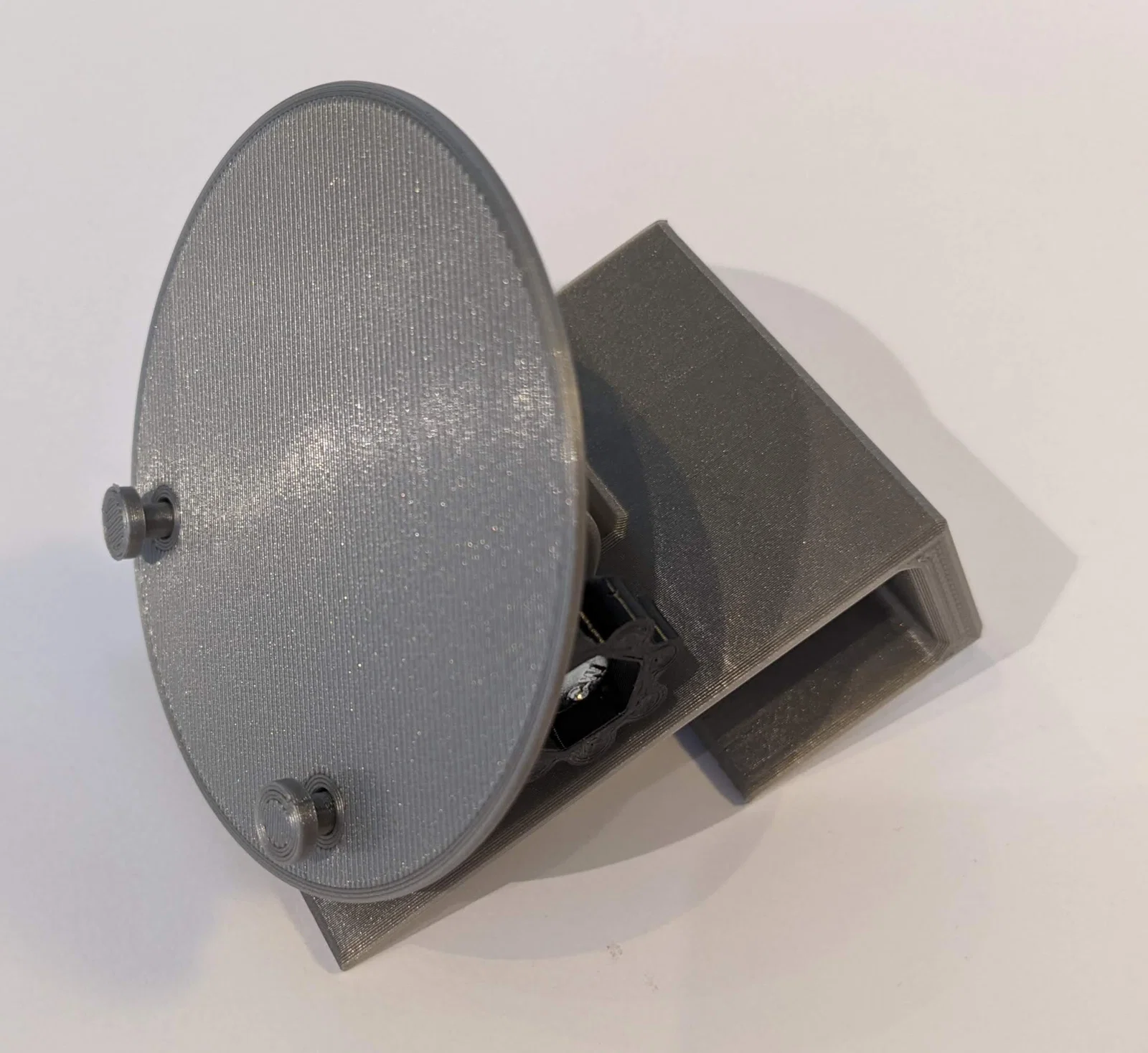

Mẫu thiết kế này được lấy cảm hứng từ giá đỡ babyphone của Bosal. Đây là giải pháp để gắn thiết bị theo dõi em bé của một người bạn lên thành giường. Tôi đã tự thiết kế lại bộ phận này từ đầu để bổ sung các tính năng sau: Phần cạnh giường dày 20.5mm: rất dễ dàng... Vặn vít M6 không cần dụng cụ: Sử dụng ốc M6x30 kèm núm vặn từ “Nut Knob Generator” của wstein. Tôi đã tạo ra nhiều loại núm khác nhau khi thiết kế . File .stl ở đó hơi lớn so với ngàm này, nhưng bạn có thể tự tạo núm vặn cho riêng mình một cách dễ dàng! Giúp việc in ấn dễ dàng hơn: Để in phần trên thuận tiện hơn, tôi đã loại bỏ các chốt dạng nấm. Bạn chỉ cần dán chúng vào nhưng có thể in phần trên ở trạng thái phẳng trên bàn in. Bản thân phần ngàm có thể in đứng với một lớp brim, như hình minh họa. … Sau khi thử nghiệm tại nhà bạn, đây là một vài gợi ý để cải tiến thêm. Nhưng thiết kế hiện tại đã đủ tốt rồi nên tôi giữ nguyên. Có một khoảng hở 0.3 mm giữa các chốt đã dán và đế của babyphone. Bạn có thể thêm một chút xốp vào đế để tạo độ khít và kết nối chắc chắn hơn. Góc của tấm đỡ thực tế bị giới hạn giữa việc nhìn thẳng xuống và nghiêng 45 độ xuống dưới. Nếu di chuyển điểm xoay lên cạnh ngàm sẽ cho phép tùy chỉnh mọi góc độ, kể cả đứng thẳng. ### Cập nhật tháng 10 năm 2024 Đã thêm phiên bản cho cạnh giường rộng 65 mm. Đã di chuyển bản lề lên cao hơn để có phạm vi xoay rộng hơn. ### Cập nhật tháng 12 năm 2025 Bản remix này hỗ trợ model Avent SCD881/26. Vì phần kẹp vào giường giống nhau nên bạn có thể sử dụng các kích thước khác nhau ở đó (hiện tại là 17 mm, 22 mm, 30 mm, 67 mm). ### Rất hoan nghênh các bản Remix Hãy thoải mái remix lại bộ phận này bằng các file FreeCad đính kèm nhé!
