Case quạt cho Raspberry Pi 4 (hỗ trợ RTC)

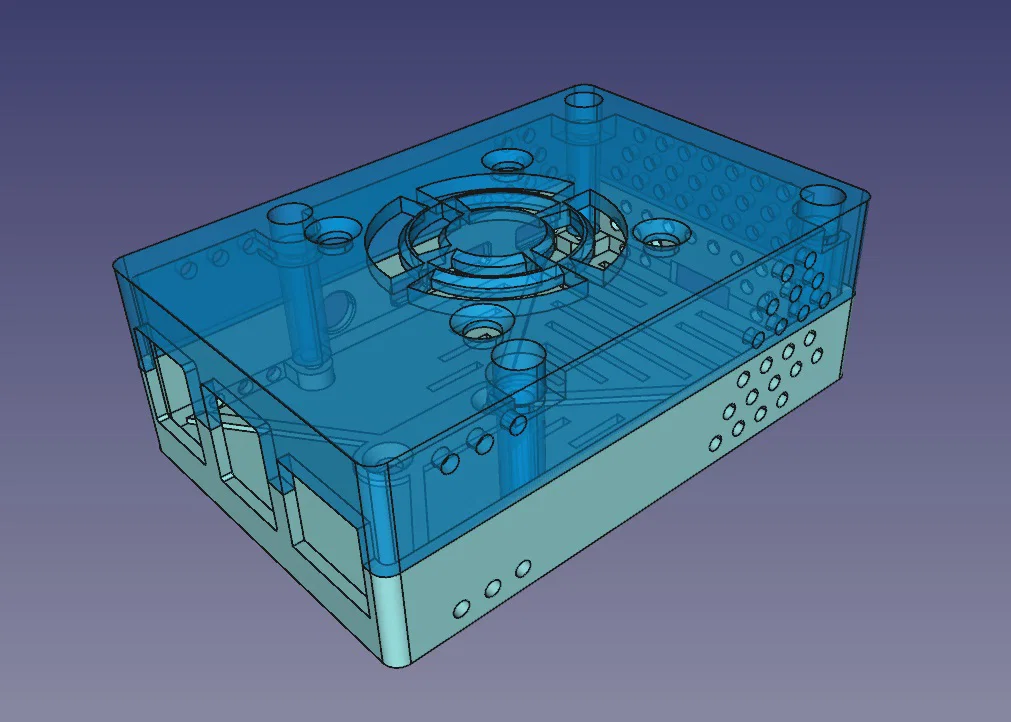

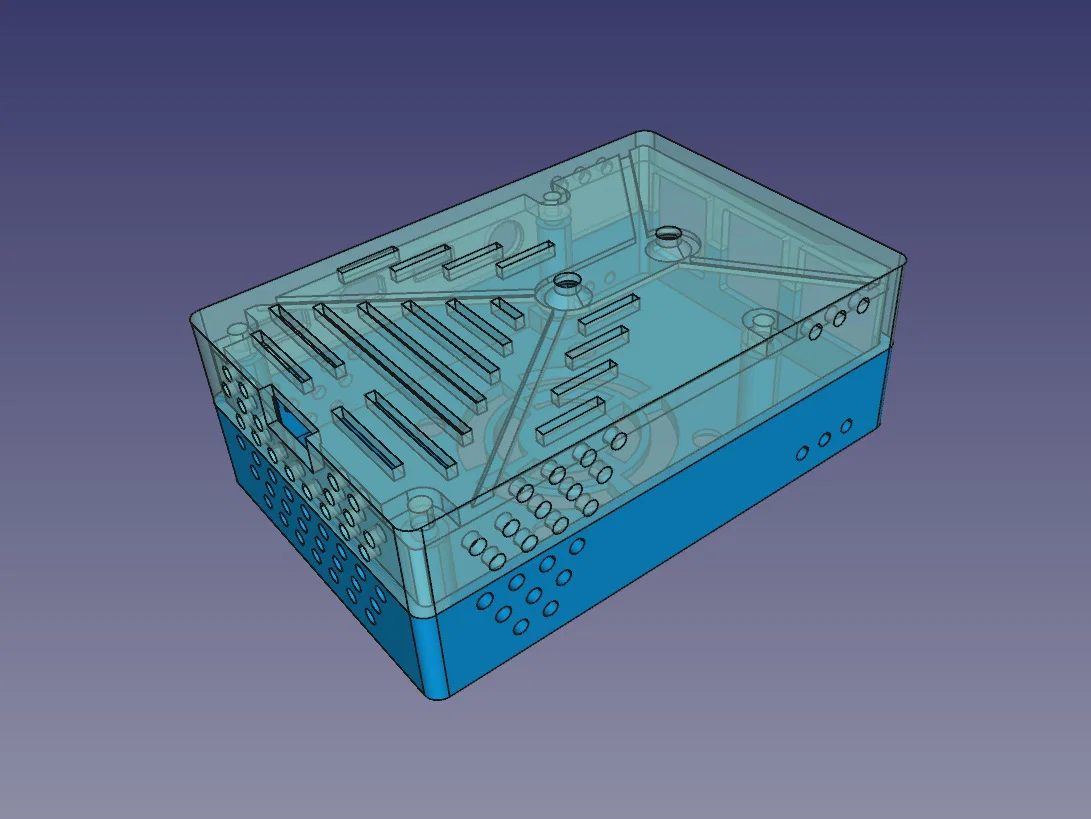

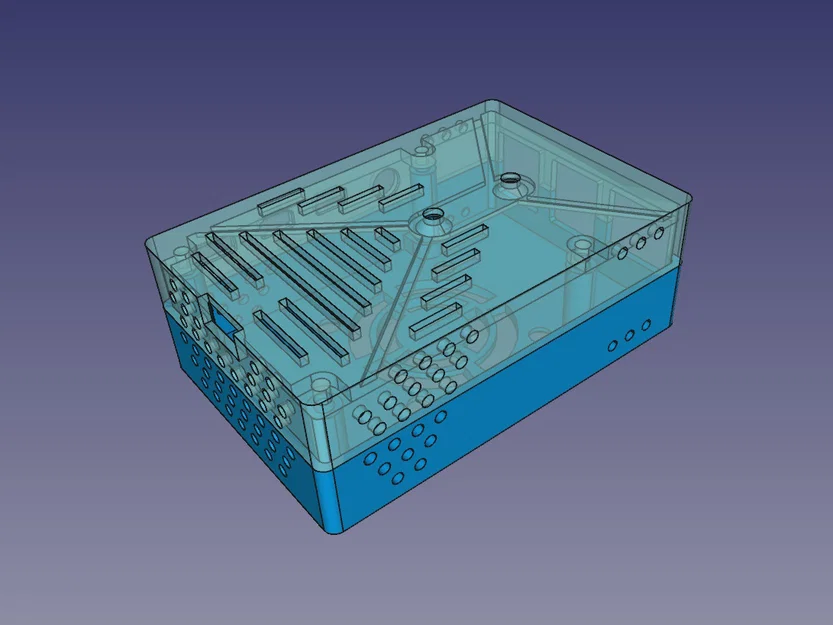

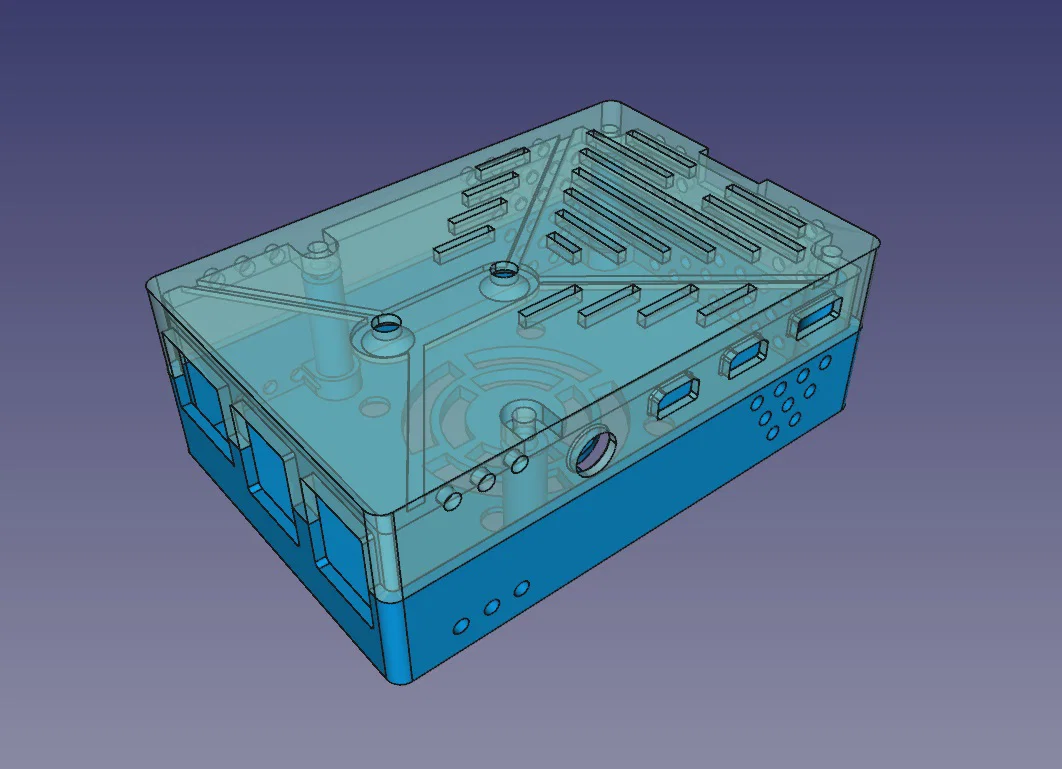

Mình thấy nhiều mẫu case Raspberry Pi 4 gắn quạt đặt ngay trên CPU. Nghe thì hợp lý, nhưng lại làm mình không gắn được RTC. Thiết kế này cố giữ dáng thấp (tương đối) mà vẫn chừa chỗ cho heatsink và RTC DS3231 bắc ngang 5 hàng đầu của header.

Đây không phải kiểu case “snap” (bấm khớp). Vì mục đích chính của mình là chụp ảnh thiên văn, mình muốn một cái không phải lo bị bung ra giữa buổi chụp. Mình dùng ốc M3x25 để bắt chặt case lại.

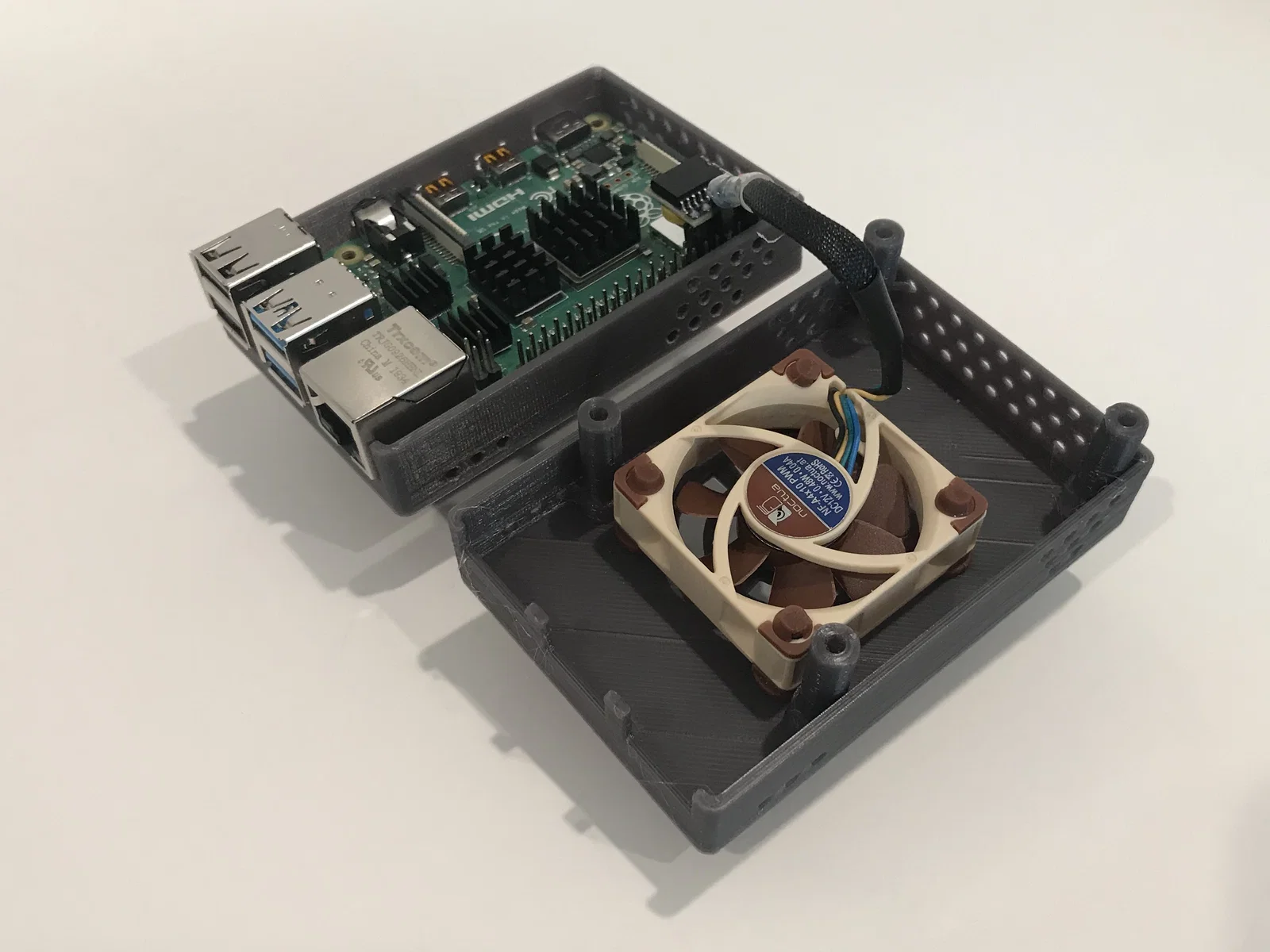

Quạt dùng Noctua 40mm (NF-A4-x10). Có thể gắn bằng ốc hoặc dùng các chốt cao su chống rung đi kèm (chỉ cần cắt gọn phần đuôi). Mình cắt dây và bấm lại header mới cho đường 5V và ground. Cách này hoạt động khá ổn với RTC của mình vì RTC dùng 3V.

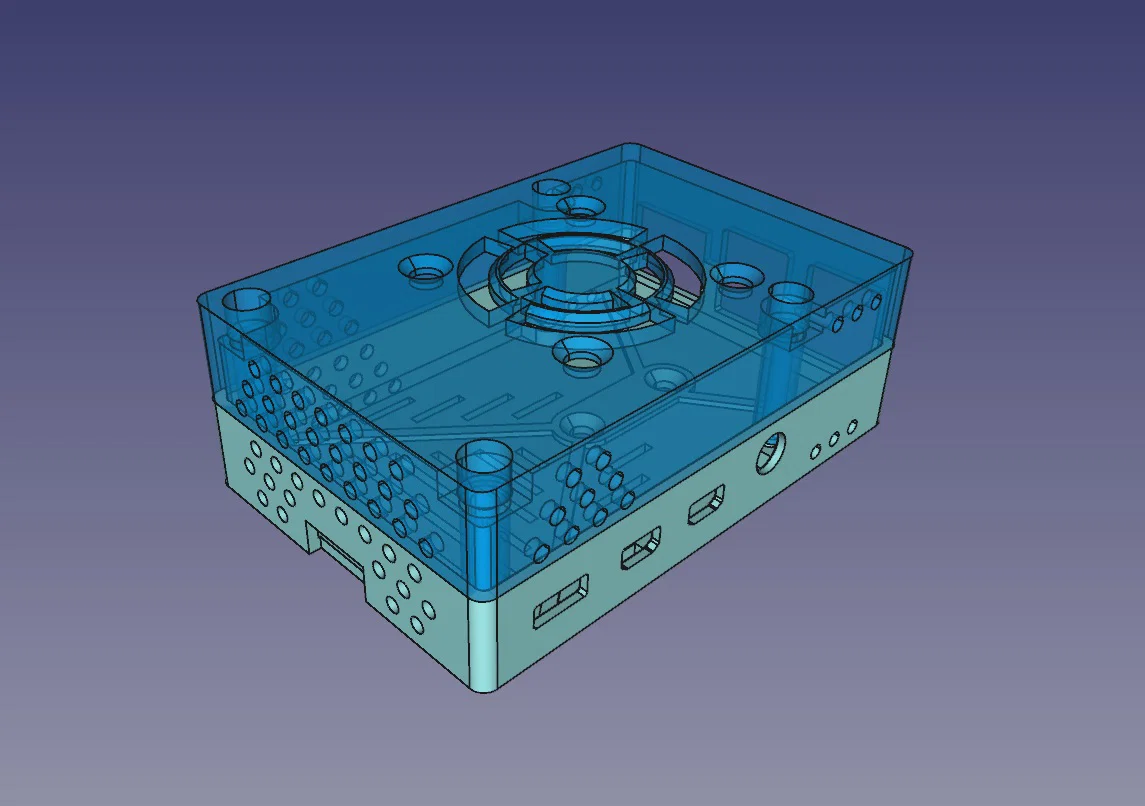

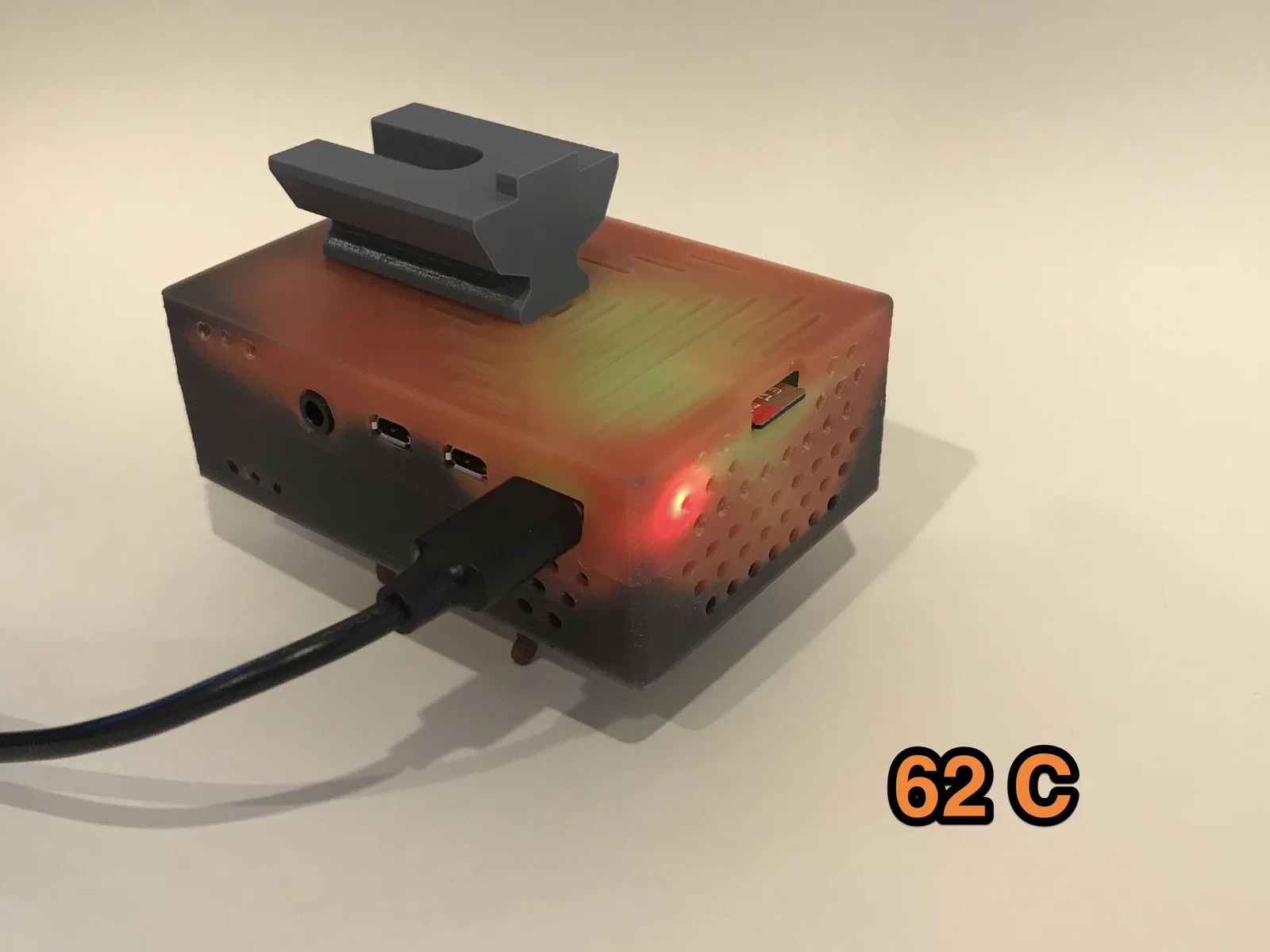

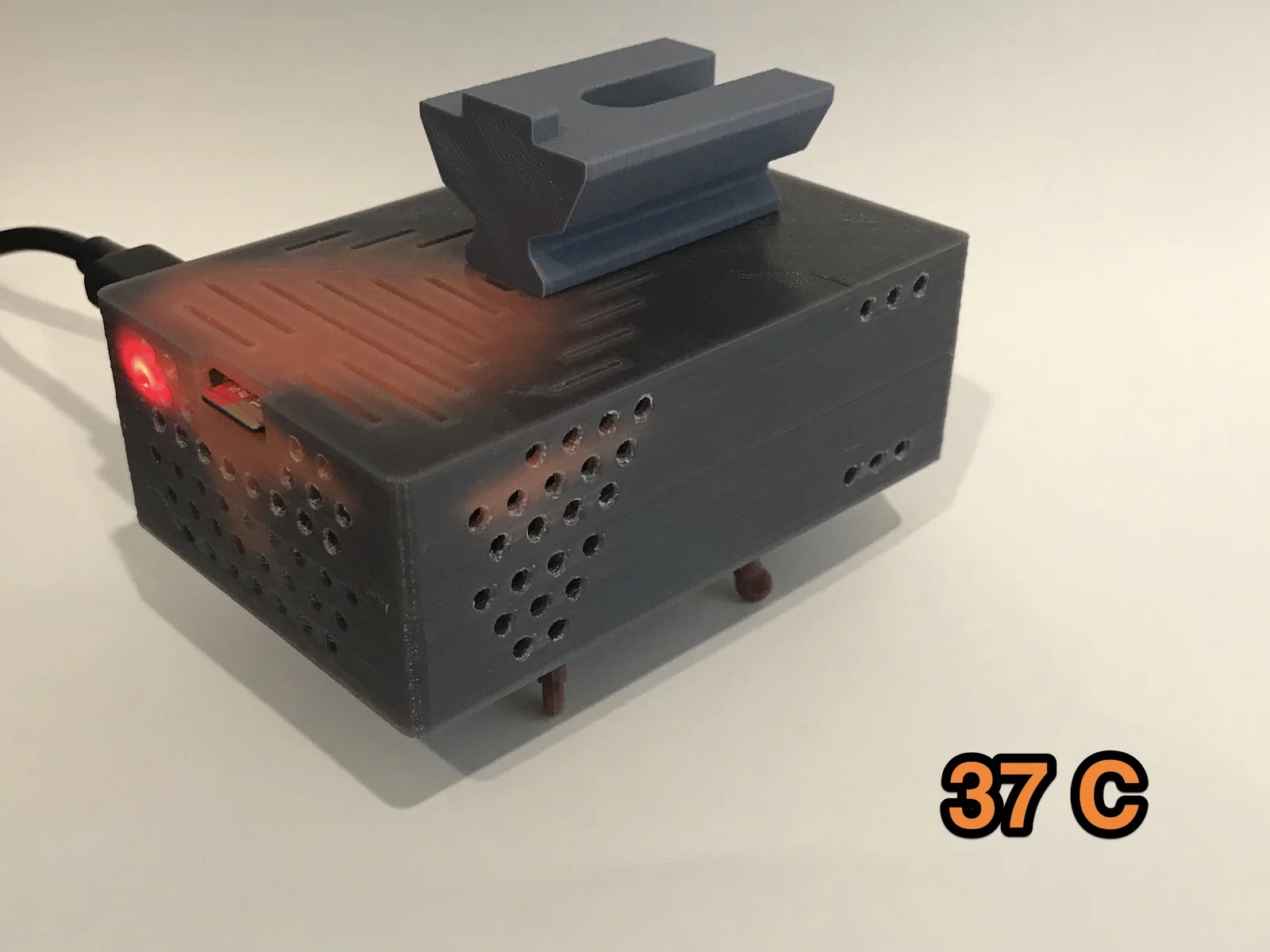

Nhờ dùng loại filament đổi màu theo nhiệt độ (Amolen tri color lava), mình tối ưu được vị trí các lỗ thông gió. Nhờ vậy nhiệt độ giảm được vài độ khi idle và khi chạy stress test. Với nhu cầu cá nhân thì mình không định tải nặng vậy, nhưng nhìn hình của mình sẽ thấy mặt dưới của RPi 4 tỏa nhiệt rất nhiều. Tức là không nên để case RPi nằm bẹp sát mặt phẳng.

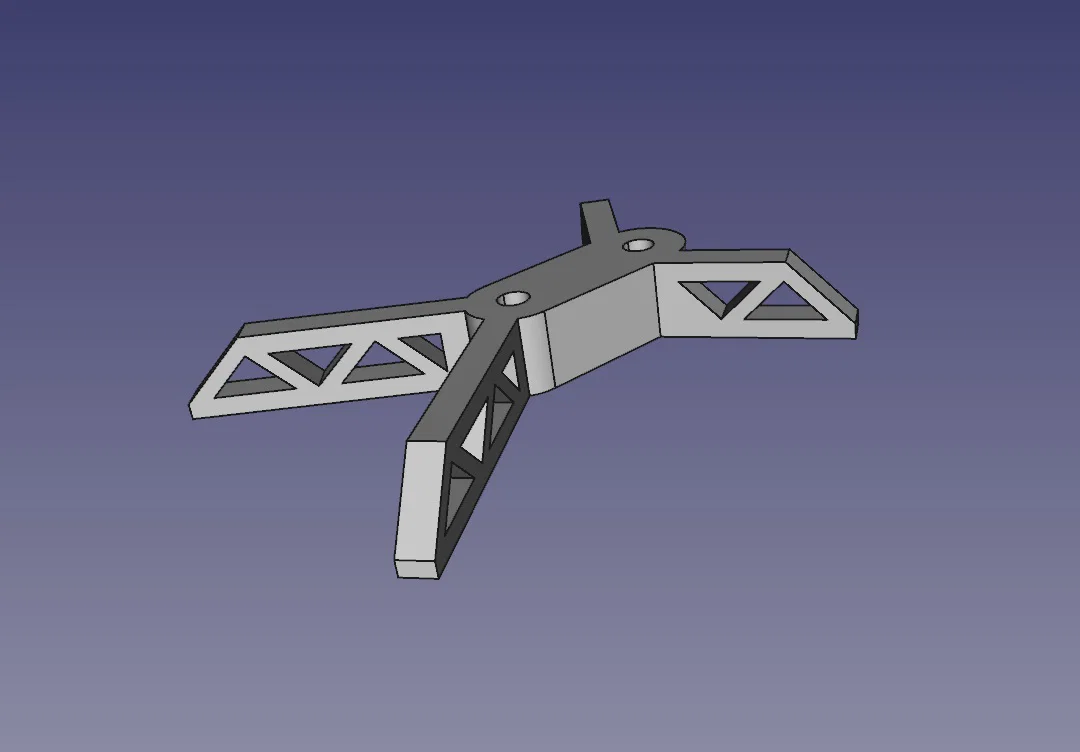

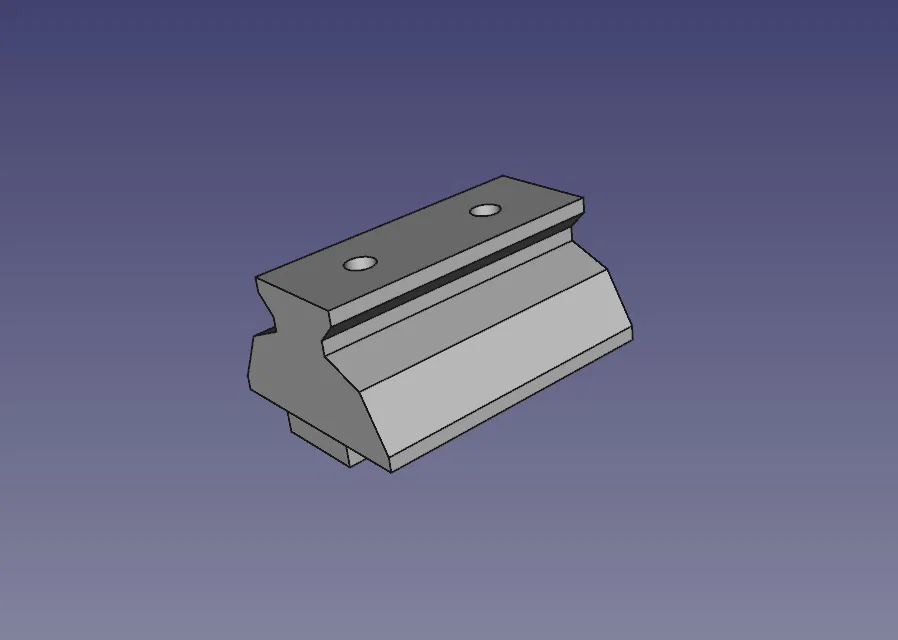

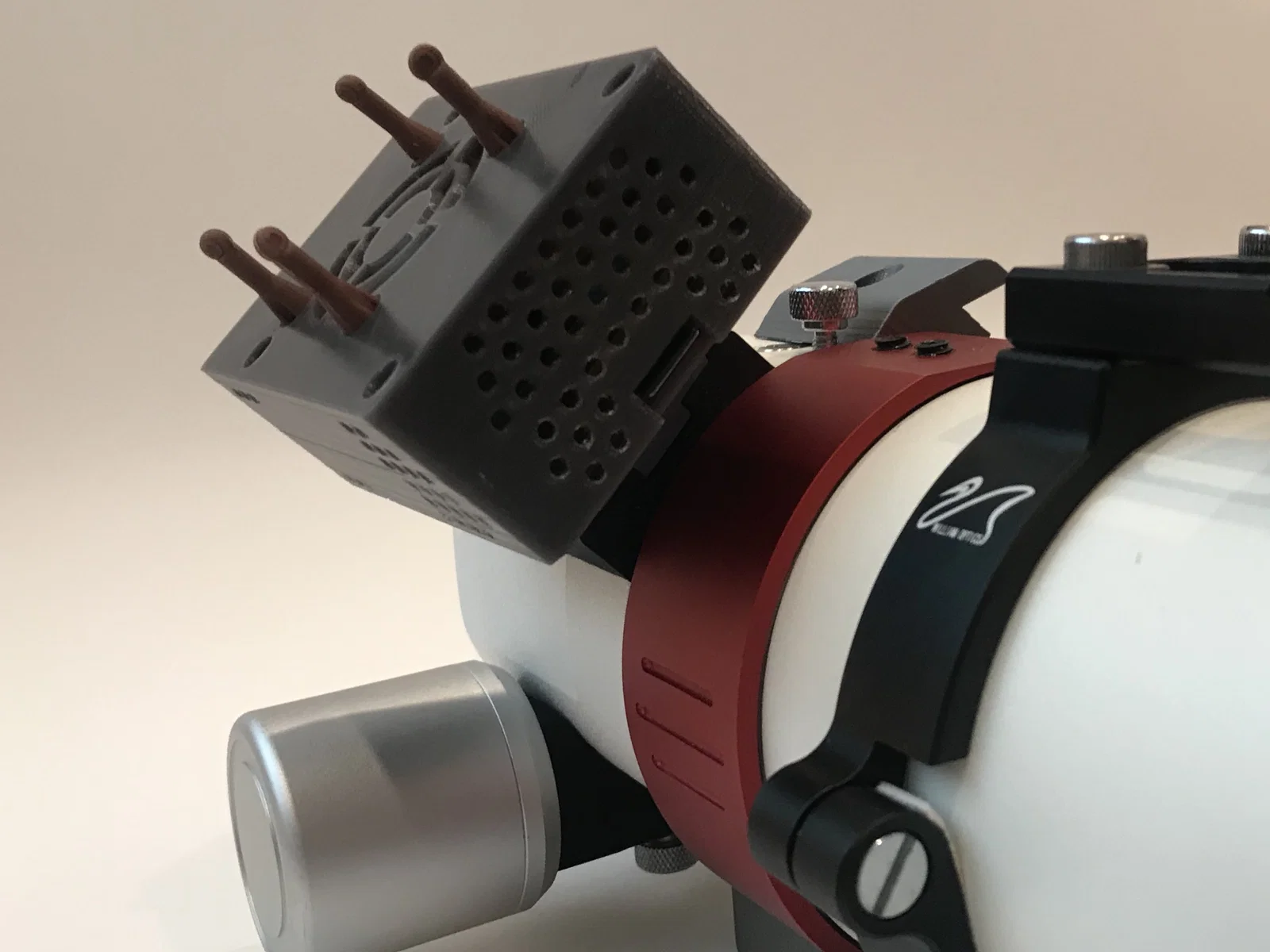

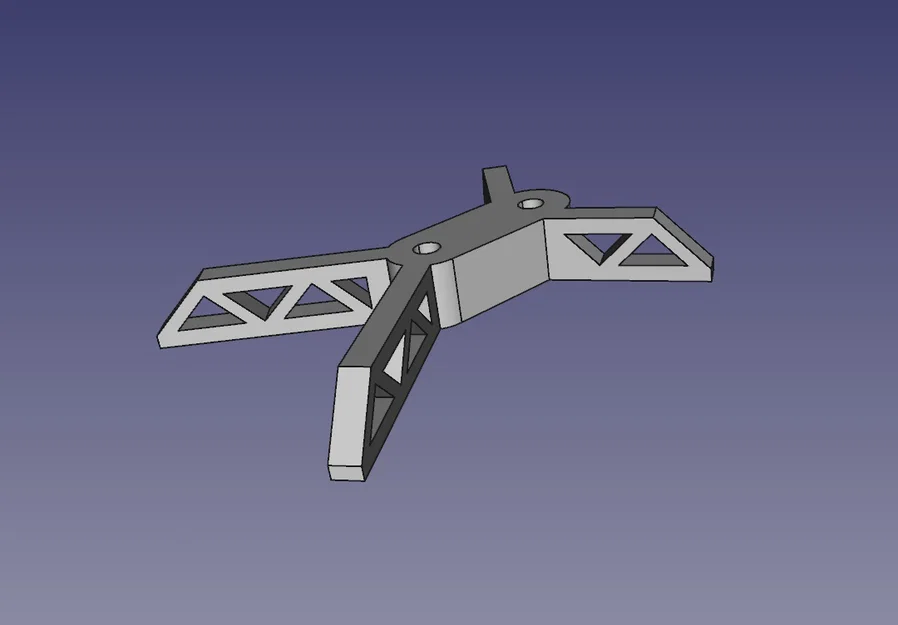

Vì vậy mình làm 2 loại stand khác nhau. Một cái dùng chung để kê RPi lên cao. Cái còn lại làm riêng cho ngàm finderscope của kính thiên văn. Có thể dùng ốc đầu bằng M4x0.70 để bắt stand vào đáy case trước khi đặt RPi vào. Hoặc có thể dùng các chốt chống rung của Noctua làm chân và để case lật ngửa.

RPi lắp vào khá khít. Nên đưa vào theo góc nghiêng, canh cho cổng A/V và nguồn thẳng trước rồi mới ấn phần còn lại của RPi xuống đáy.

Dù mình in bằng PLA đổi màu (vì KHOA HỌC!), mình khuyên nên dùng vật liệu chịu nhiệt tốt hơn nếu bạn dự định chạy nóng.

Hướng dẫn in

Amolen Tri Color Changing PLA, 1.75mm (case)
Matterhackers Grey Build PLA, 1.75mm (stand)
Layer height 0.15mm để các lỗ ra đẹp hơn
