Vỏ ESP IR TR WiFi (ESP8266 IR Transmitter/Receiver Case)
Vỏ đơn giản cho mạch ESP8266 phát/nhận IR (ESP_IR_TR_WIFI) mua từ AliExpress. Hỗ trợ heat insert M3x5x4 và ốc M3x10 countersunk, có 2 nắp (lộ hoặc che pin headers). USB chỉ cấp nguồn; nạp qua pin headers.
Mô tả

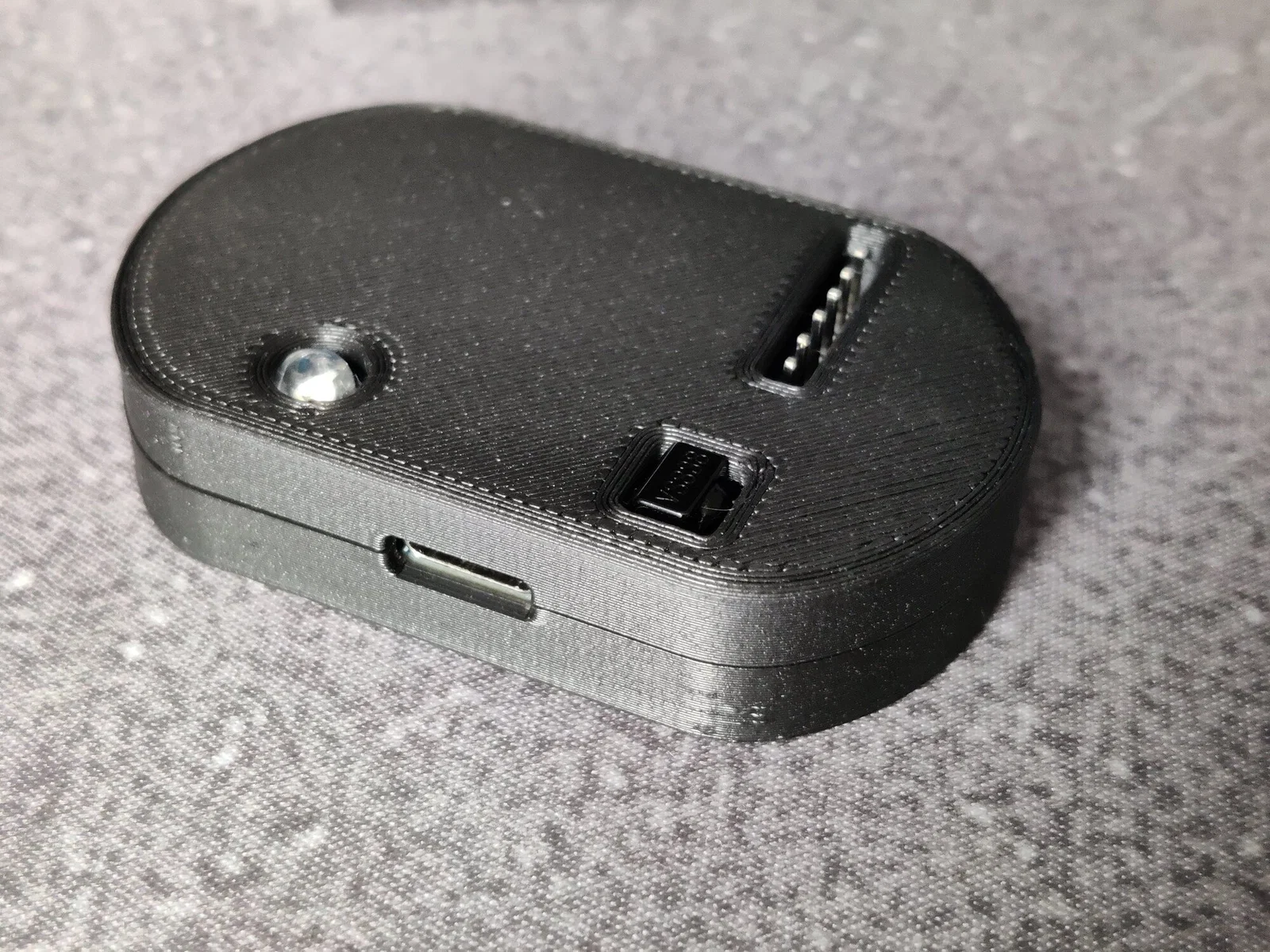

Đây là một cái vỏ đơn giản được thiết kế cho mạch ESP8266 phát và nhận IR (ESP_IR_TR_WIFI) mình mua trên AliExpress.

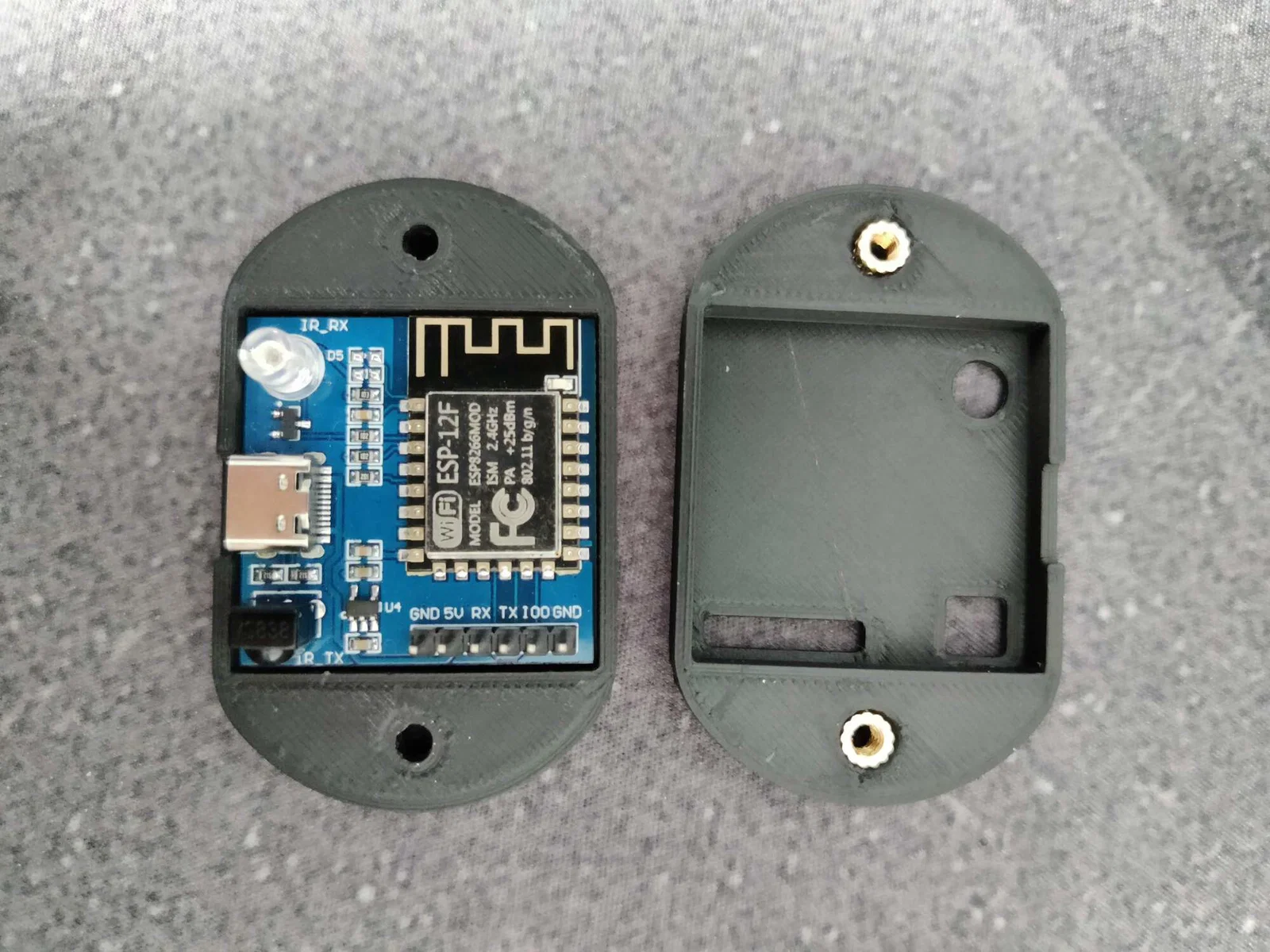

Mình thiết kế vỏ để dùng được threaded heat inserts loại M3x5x4 và ốc M3x10 countersunk.
Cổng USB chỉ dùng để cấp nguồn. ESP phải được nạp chương trình qua các pin headers.
Mình có kèm 2 phiên bản nắp trên của vỏ: một bản để lộ pin headers và một bản che pin headers.
Mình đã flash firmware mã nguồn mở Tasmota (tasmota-ir) lên thiết bị.
GPIO4 là IRsend
GPIO14 là IRrecv
