Máy quấn cuộn Toroid (Toroid Coil Winder) 2 vòng
Máy quấn cuộn Toroid dạng 2 vòng, có link bản slider và bản compact kèm sơ đồ điều khiển. Có video vận hành và test với dây 0.15mm. Danh sách vật tư chi tiết: motor JGB37, vòng bi, nam châm, ốc vít, bộ căng dây…
Mô tả

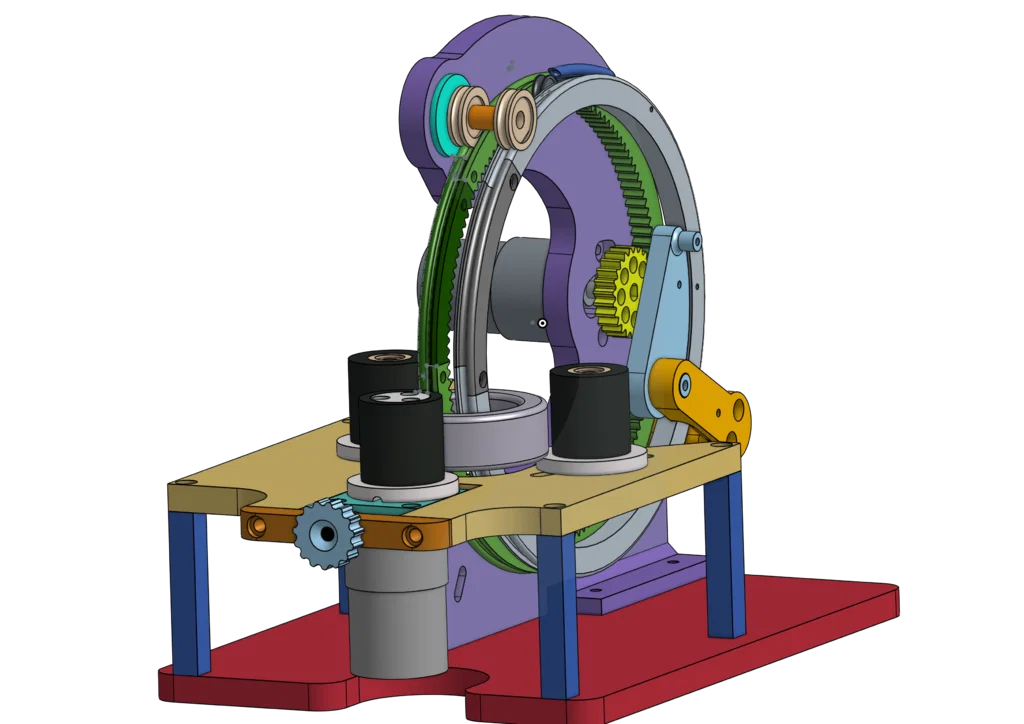

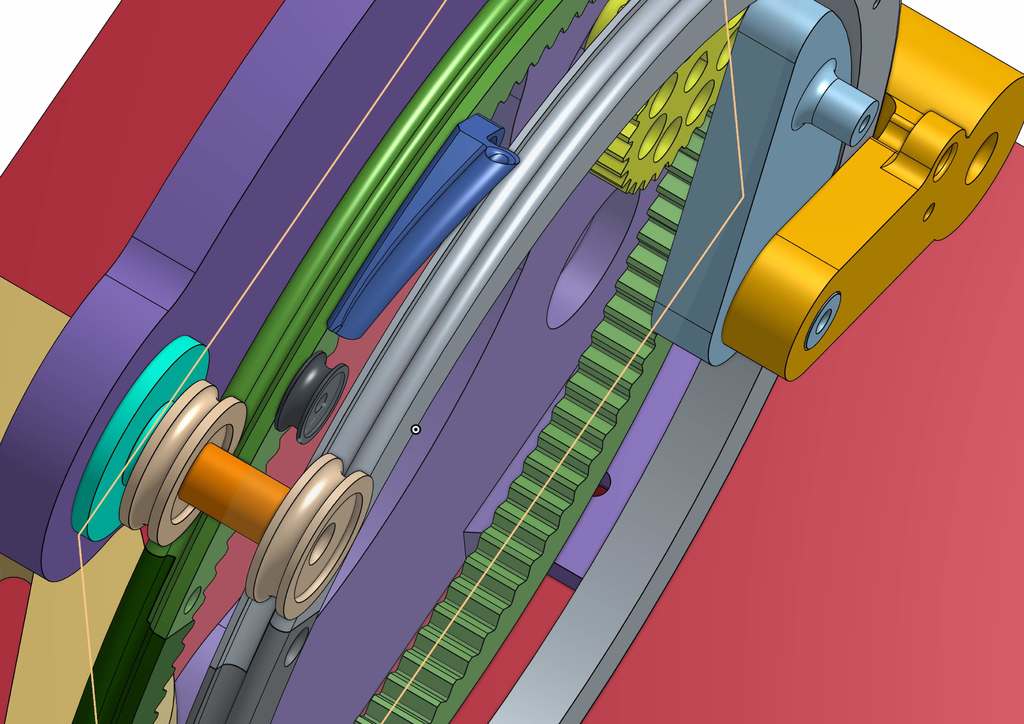

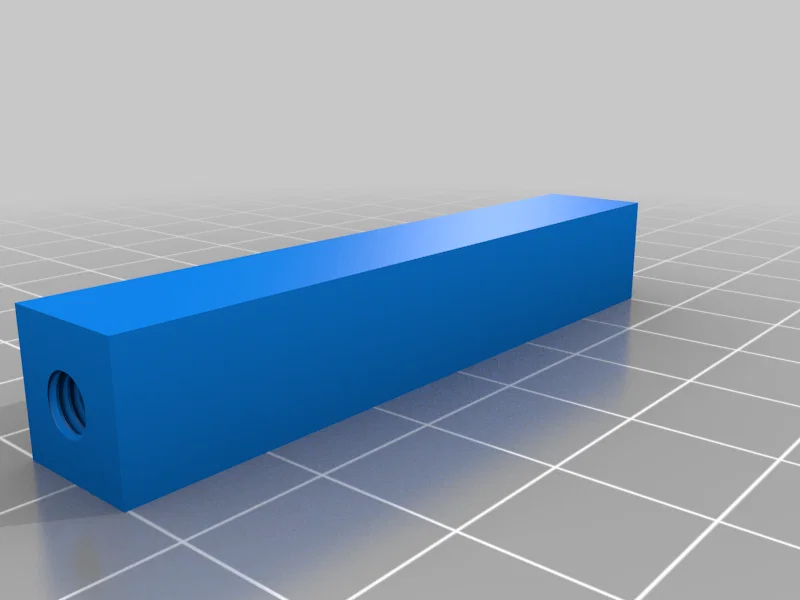

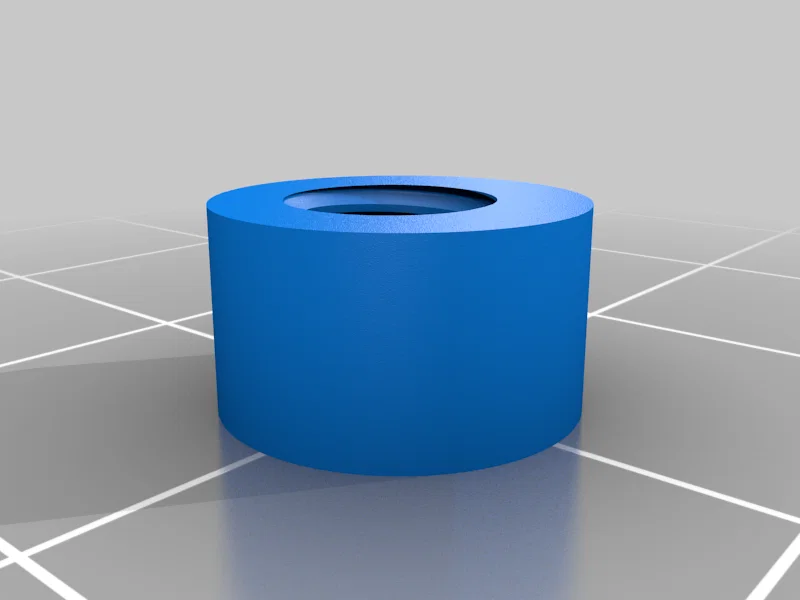

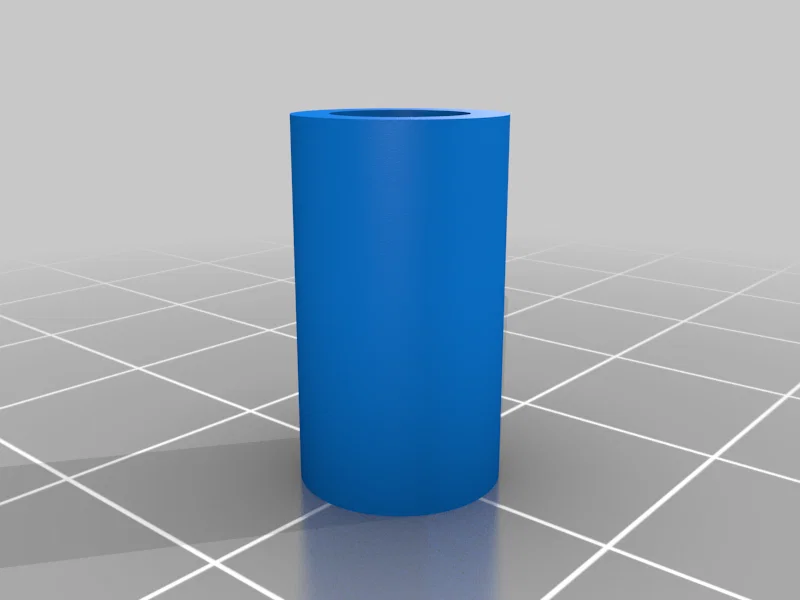

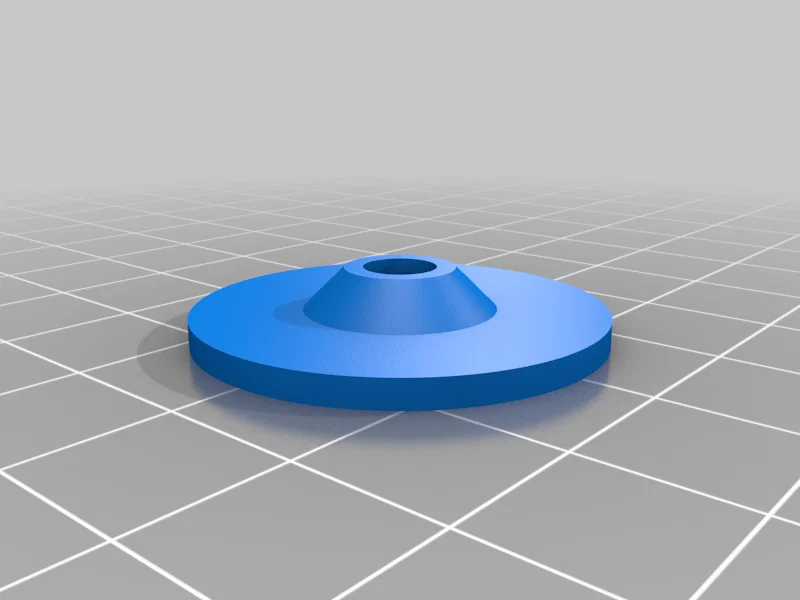

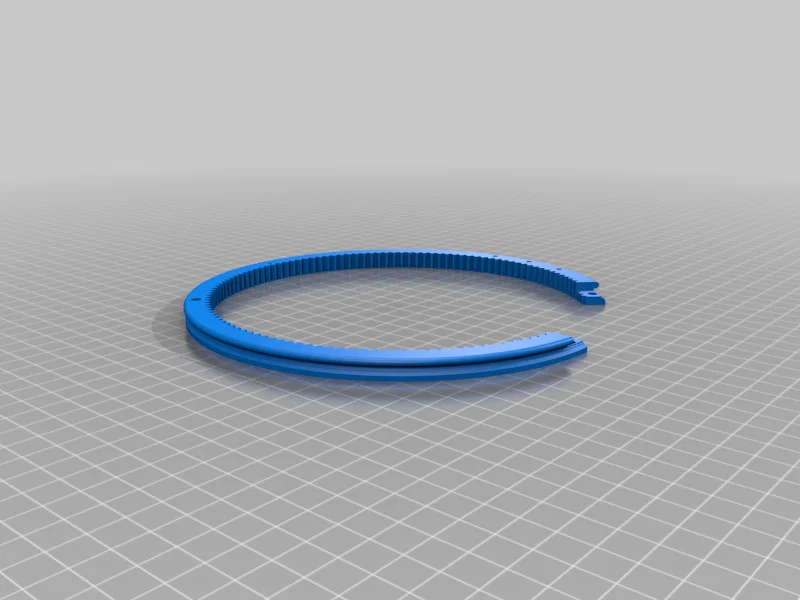

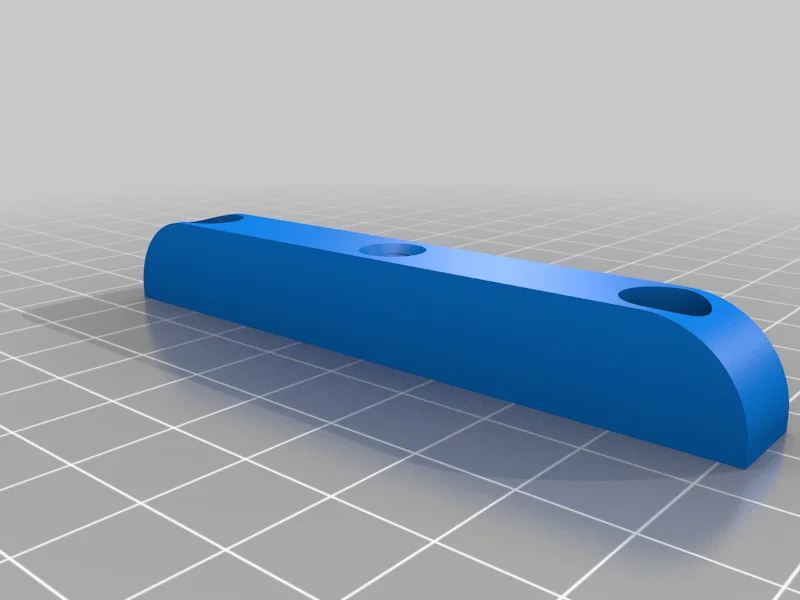

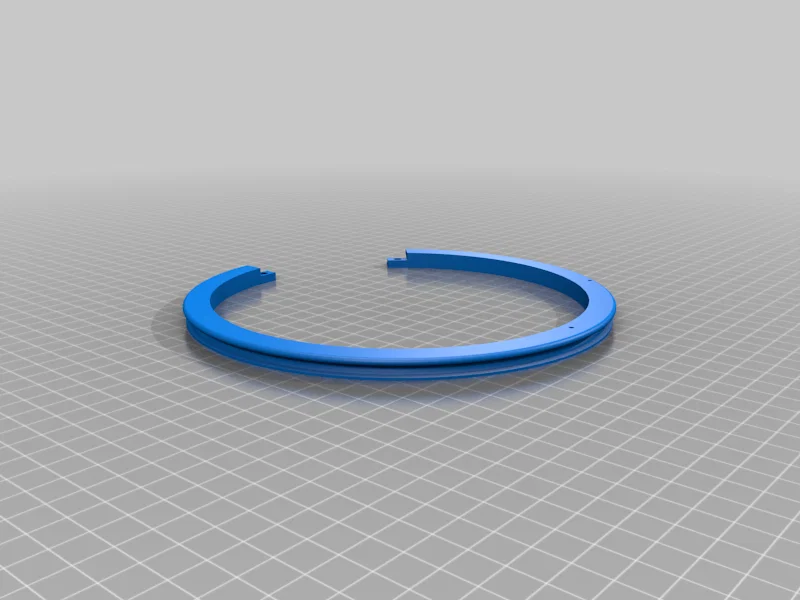

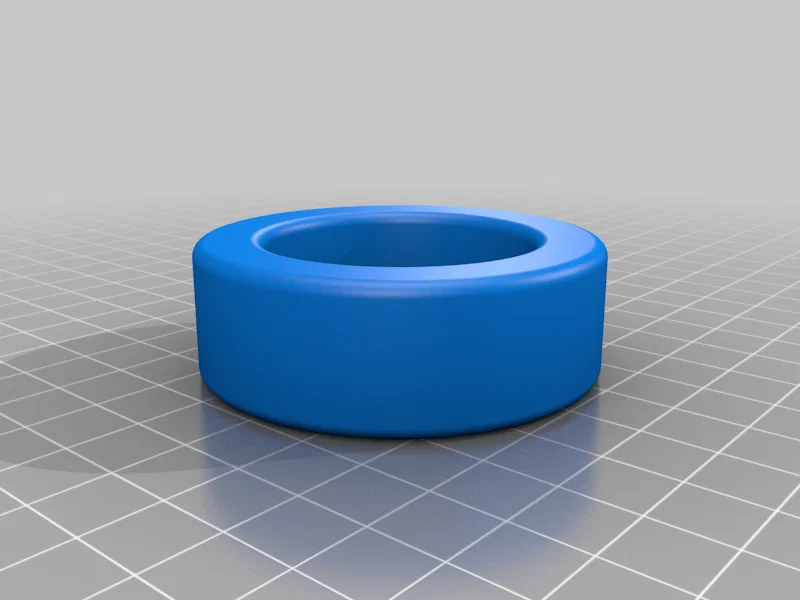

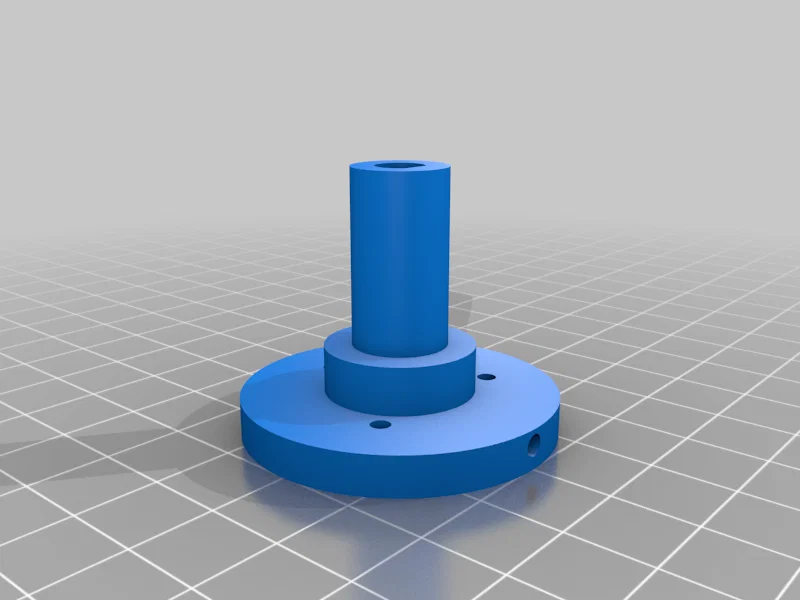

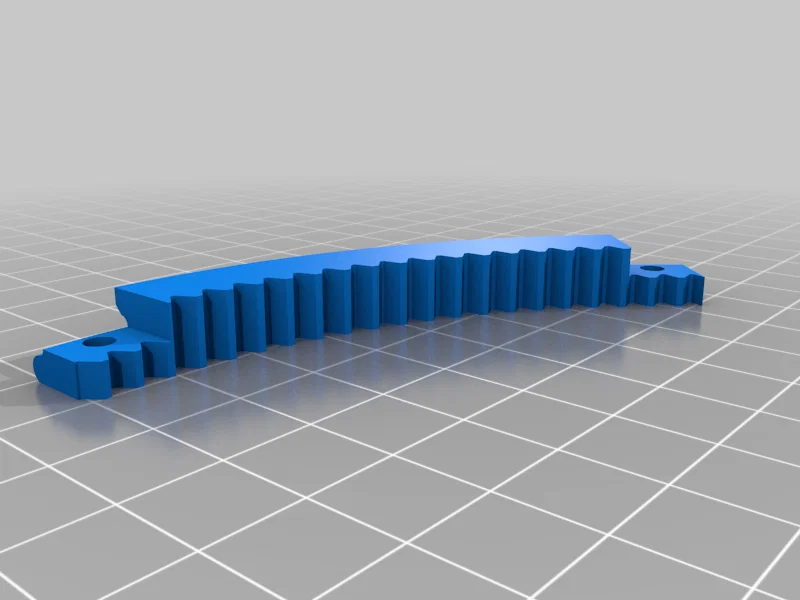

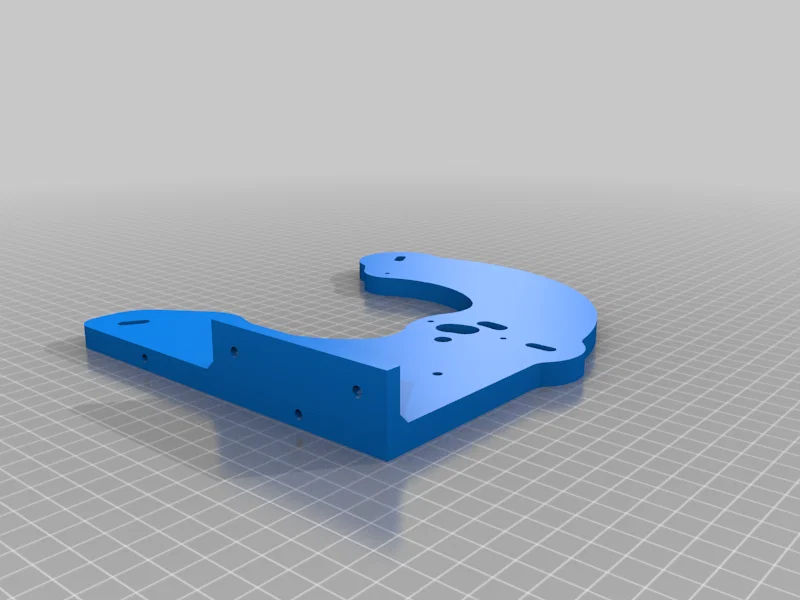

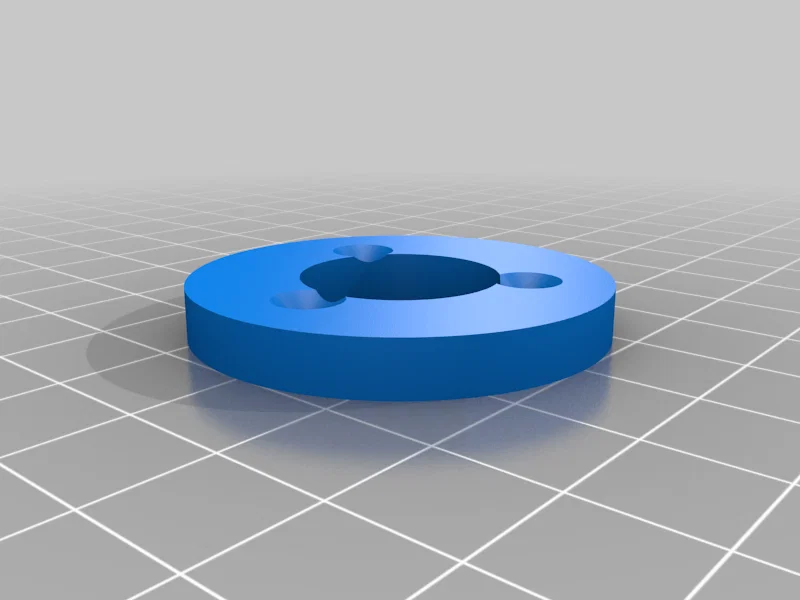

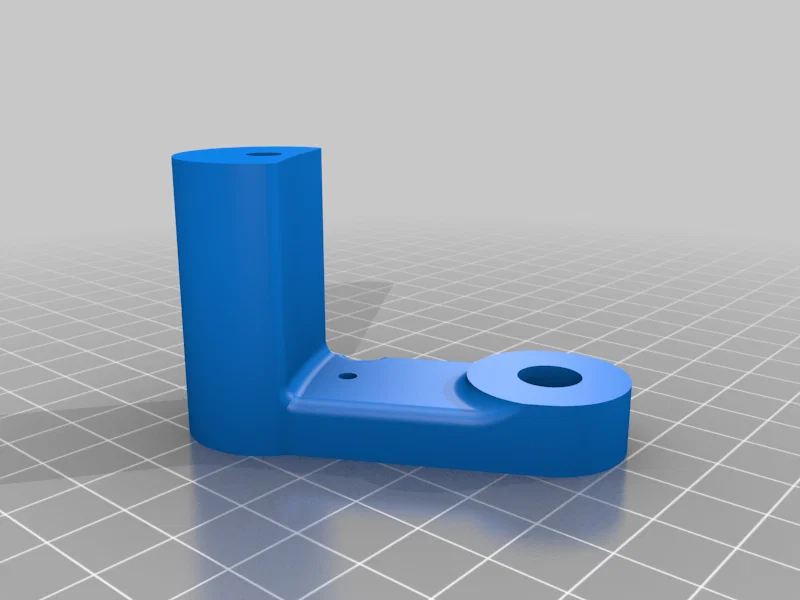

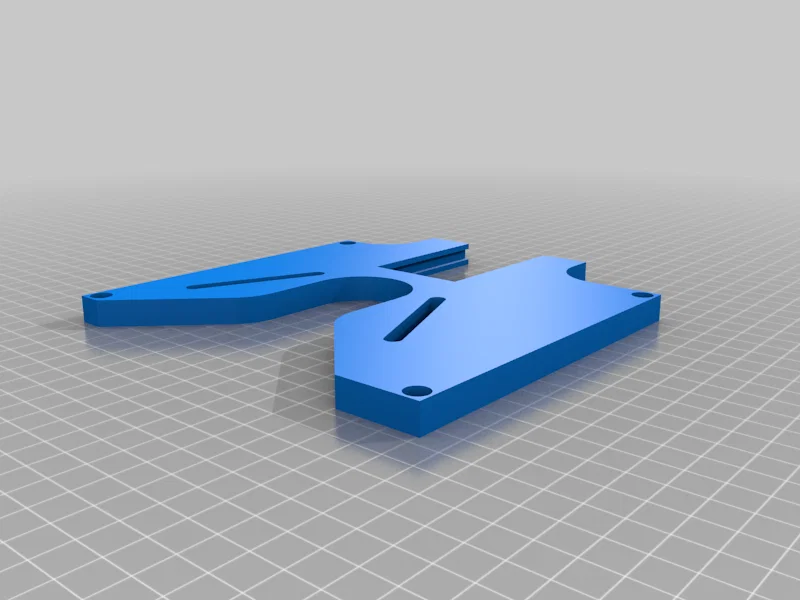

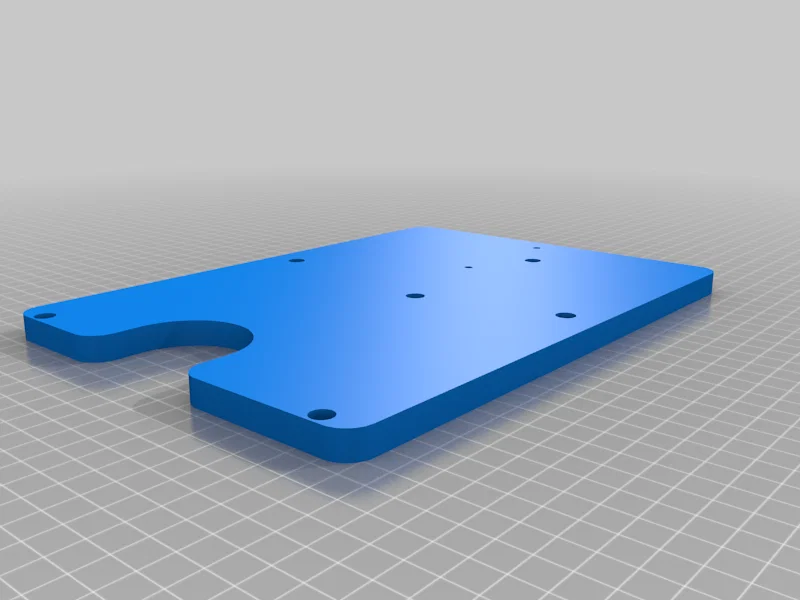

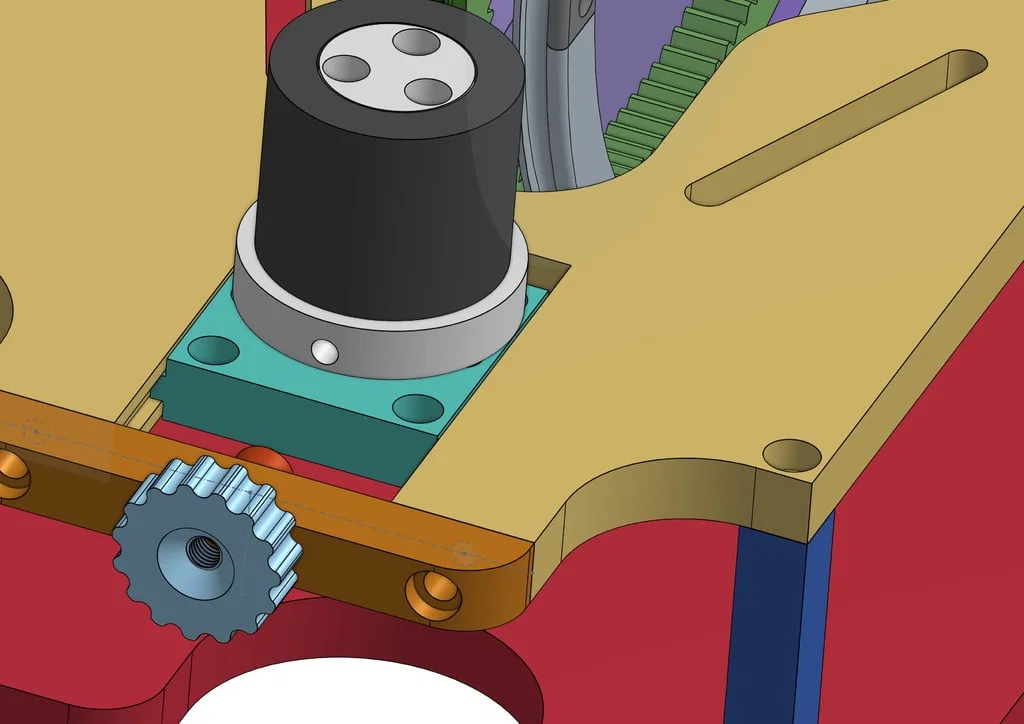

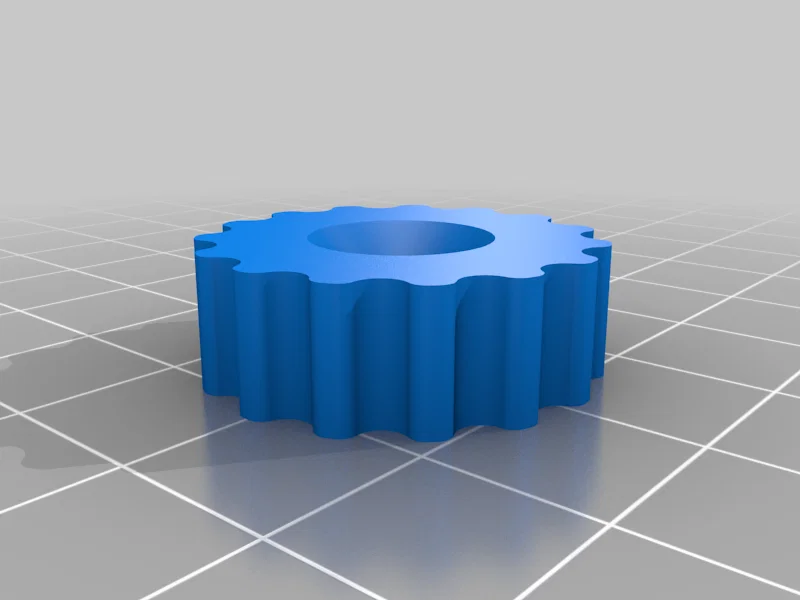

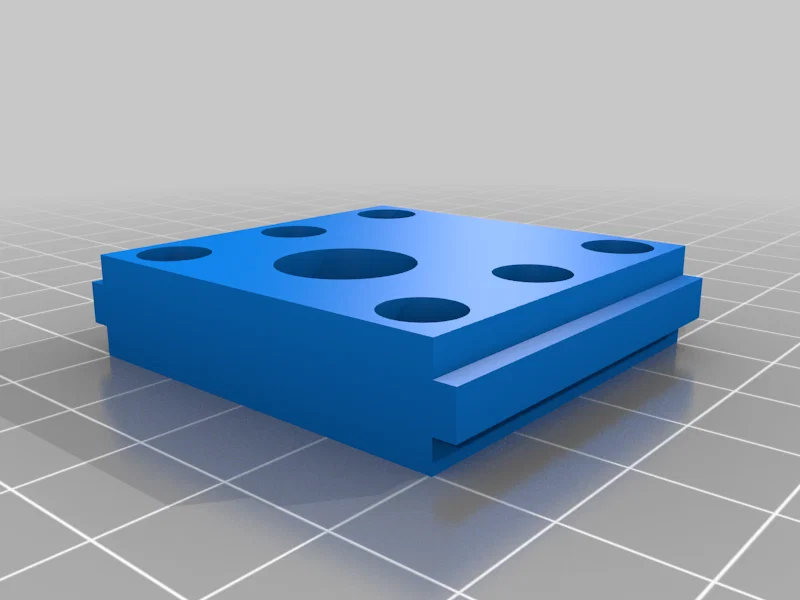

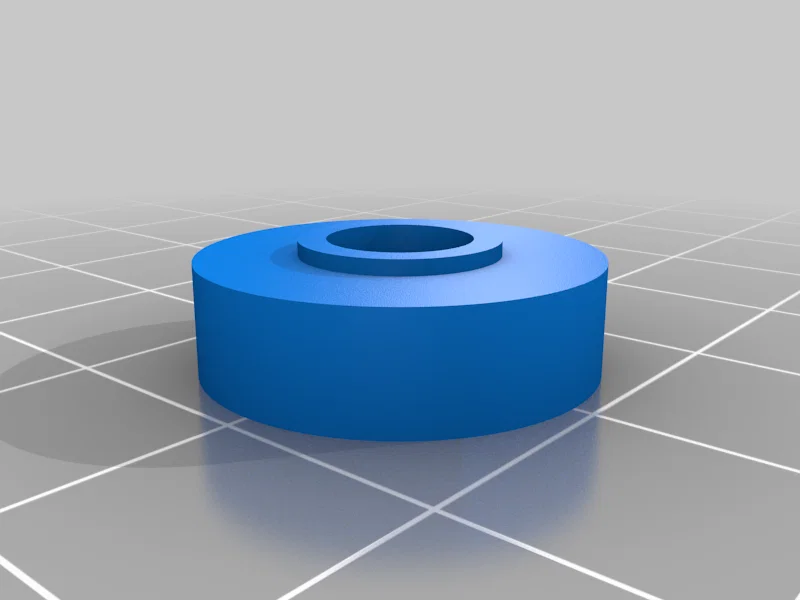

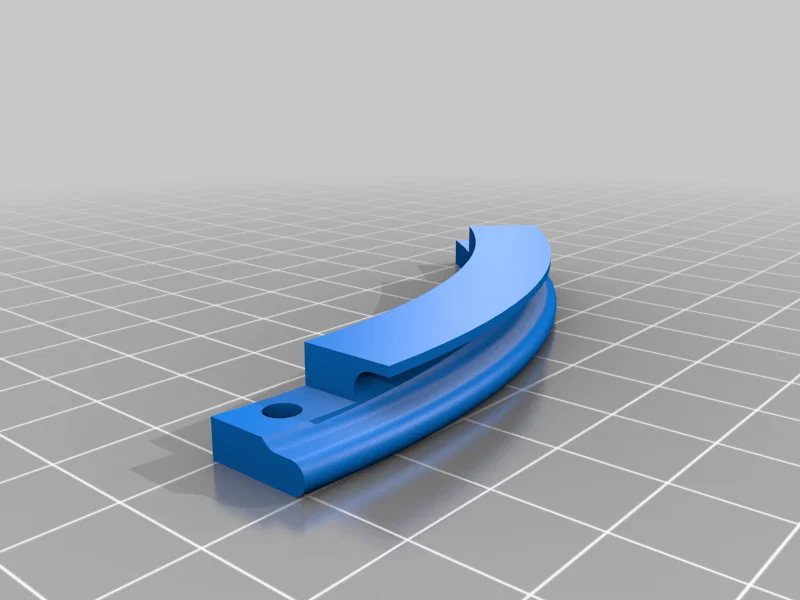

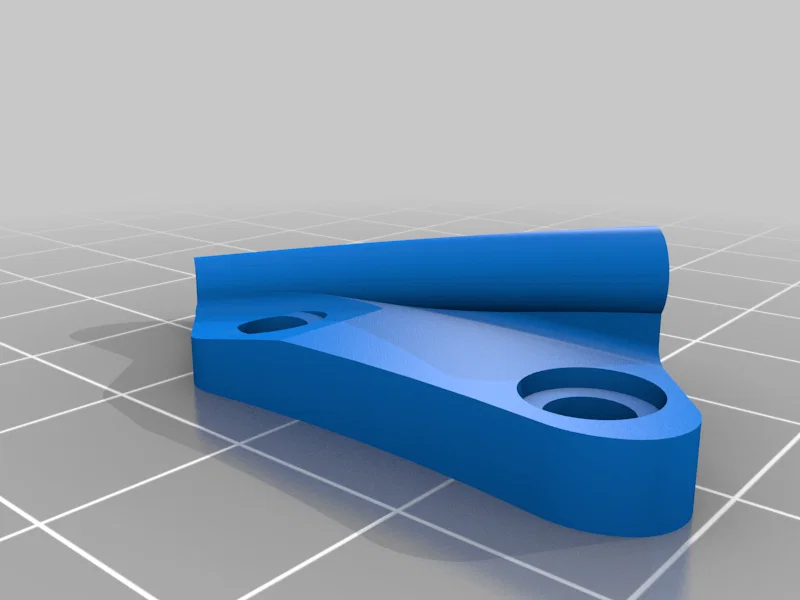

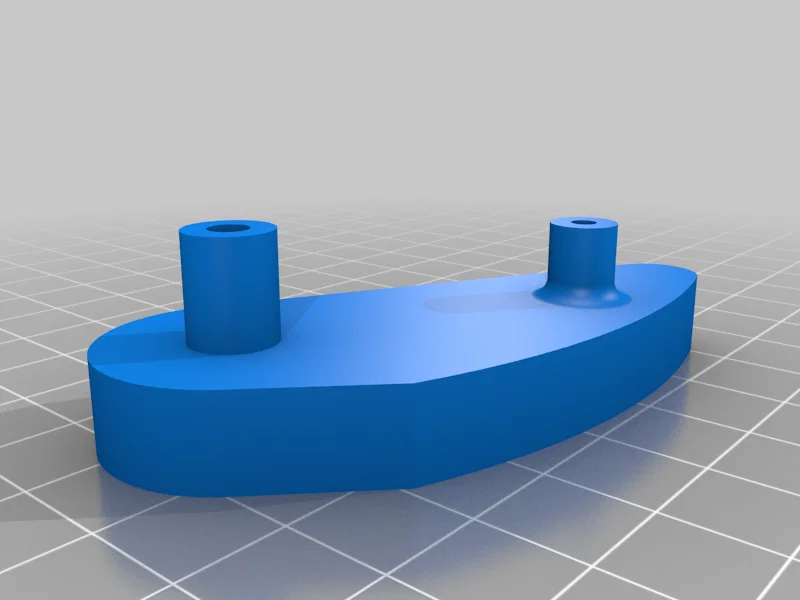

Máy quấn cuộn Toroid dạng 2 vòng.
Bản slider ở đây:
Bản compact kèm sơ đồ điều khiển điện tử: (phần electronics tương thích với bản này)
Video này dành cho bản compact nhưng có thể xem quy trình hoạt động: https://youtu.be/7a5Gduhjt5c
Đây là thiết bị chạy thật, nên xem video vận hành.
Test chạy với dây 0.15mm: https://www.youtube.com/shorts/so5y3pX8wWY
Vật tư:
1x động cơ DC giảm tốc JGB37 7rpm để xoay toroid

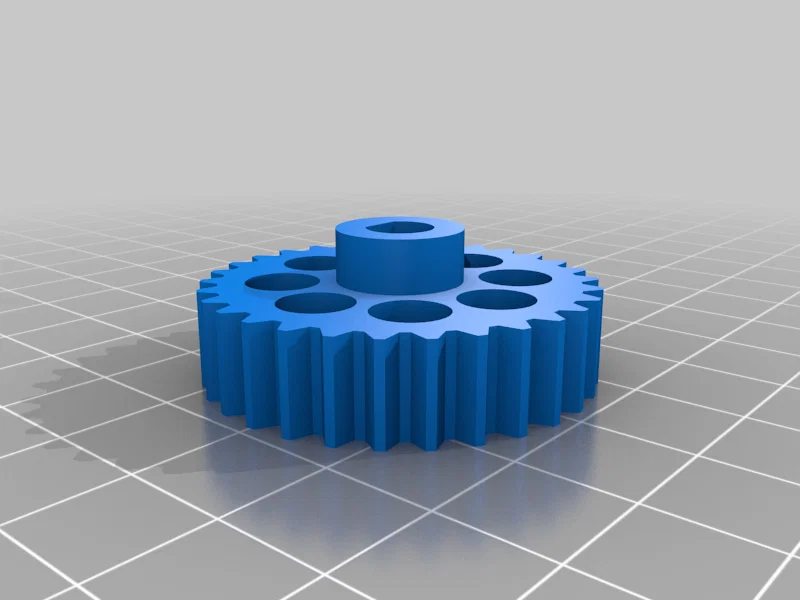

1x động cơ DC giảm tốc JGB37 500rpm cho vòng có bánh răng
3x con lăn phẳng Polyurethane (6x30x30mm) với 2 vòng bi
6x bạc đạn nylon U0524 (5x24x7mm) (dẫn hướng các vòng)
1x vòng bi V623ZZ (3x12x4mm) (dẫn hướng dây)
Nam châm neodymium hình trụ 4mm cho bộ đếm vòng
Insert đồng ren M3 ép nhiệt, dài 3mm (OD 4.5mm)
Ốc M3 đầu dù (button head), long đền
Vít chặn M3 (grub screw)
Ốc/vít M4
Ốc/vít M5, đai ốc và long đền
Ốc/vít M6, đai ốc và long đền bản rộng
Đinh 1.5mm làm chốt để khóa cả hai vòng
Nỉ cho bộ căng dây ma sát
Vòng thun cho bộ căng dây
Sẽ rất hay nếu có ai đó mod qua dùng stepper NEMA17, làm phần mềm miễn phí và chia sẻ để đồng bộ chuyển động của cả hai motor.
Chúc vui.
Print Settings
Rafts:
Không quan trọng
Supports:
Có
Resolution:
0.2
Filament:
PLA
Category: Tools
