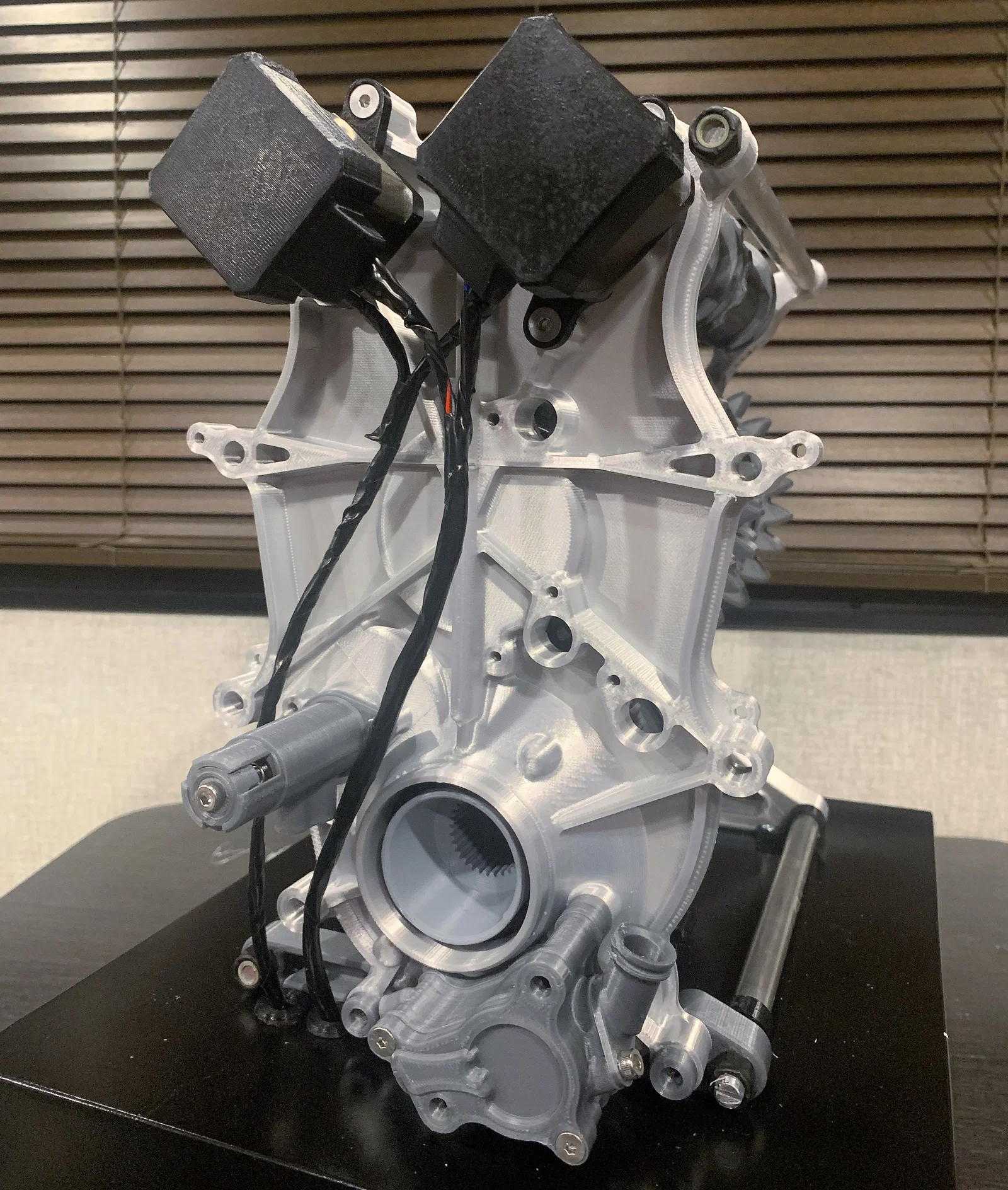

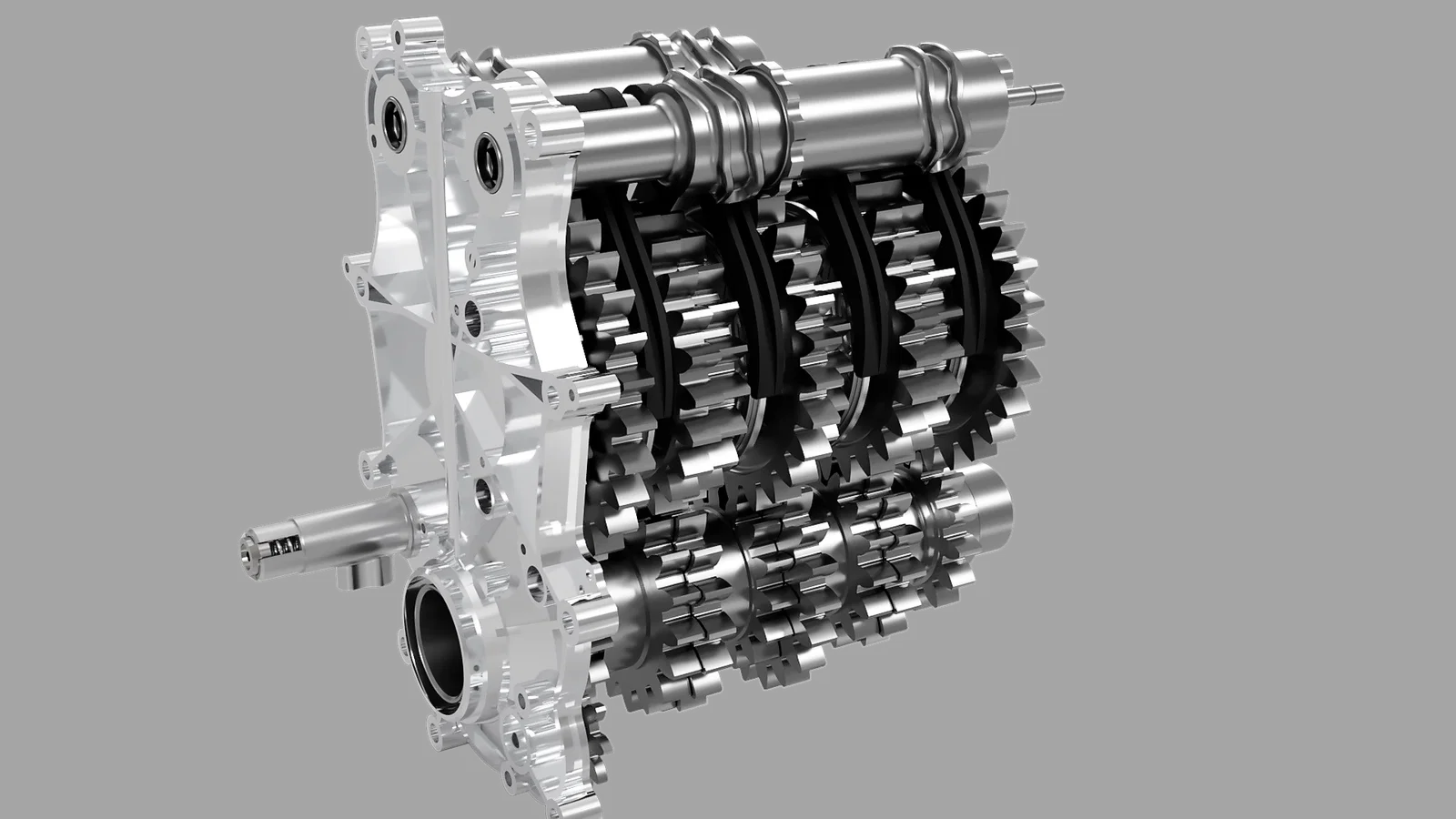

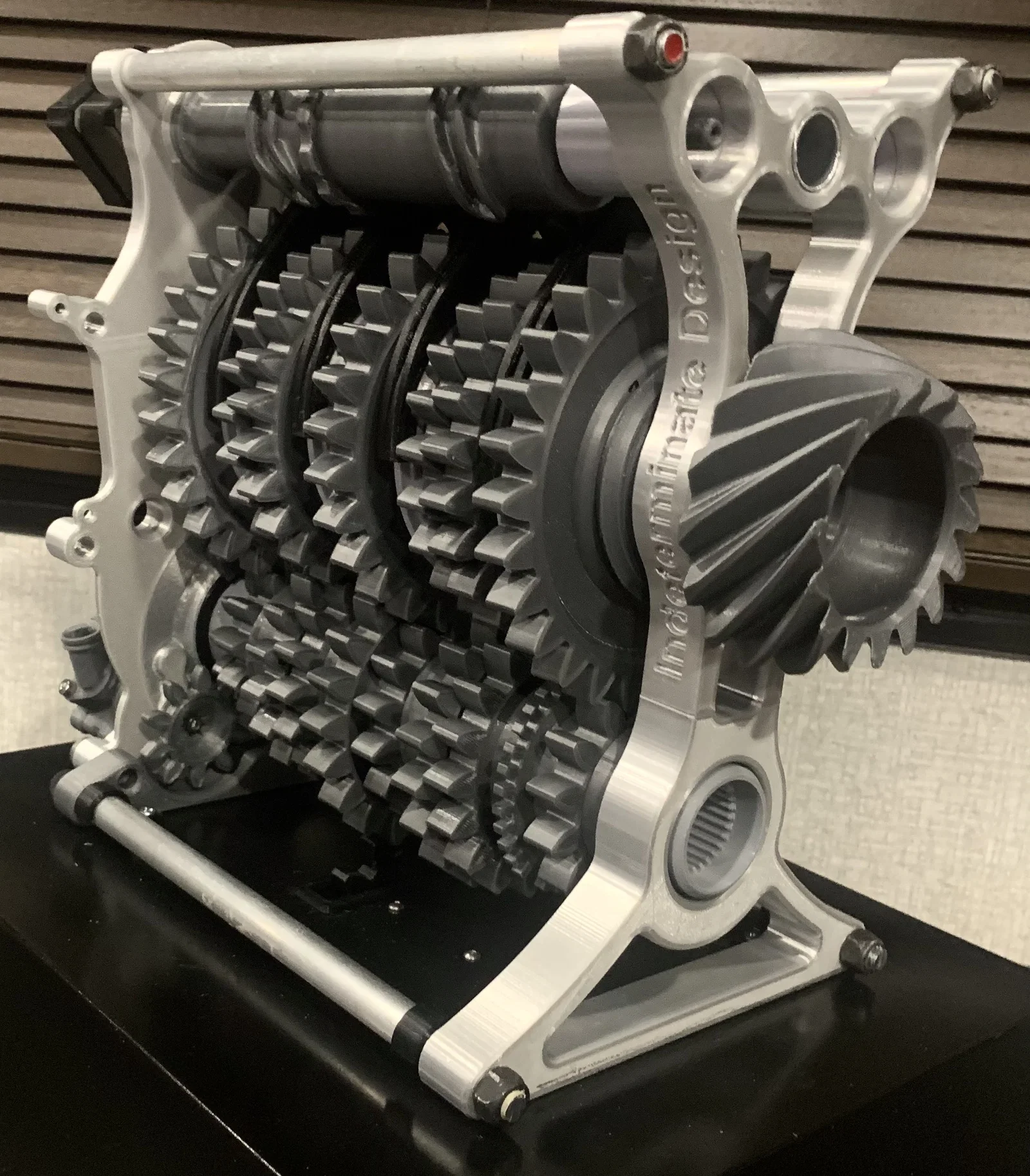

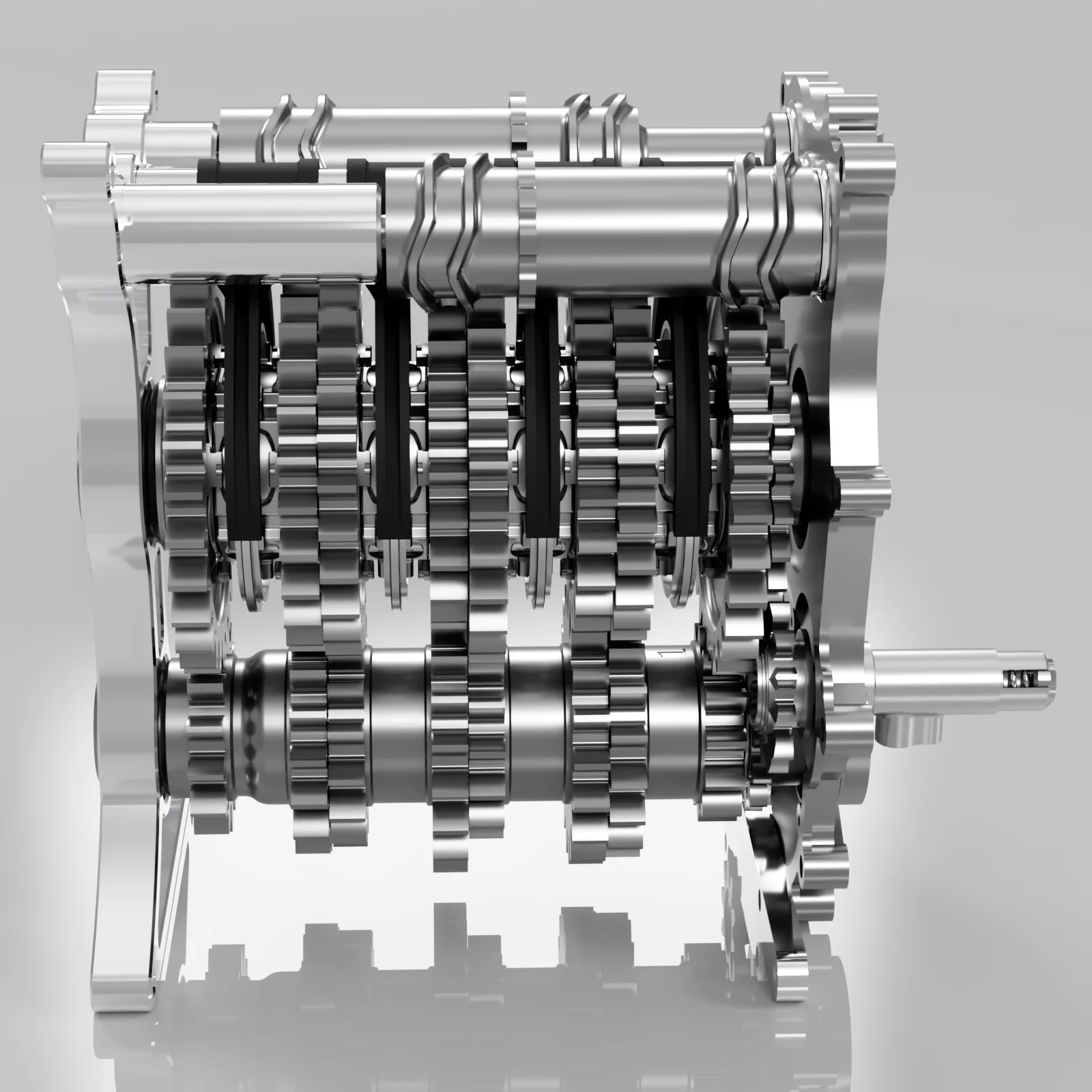

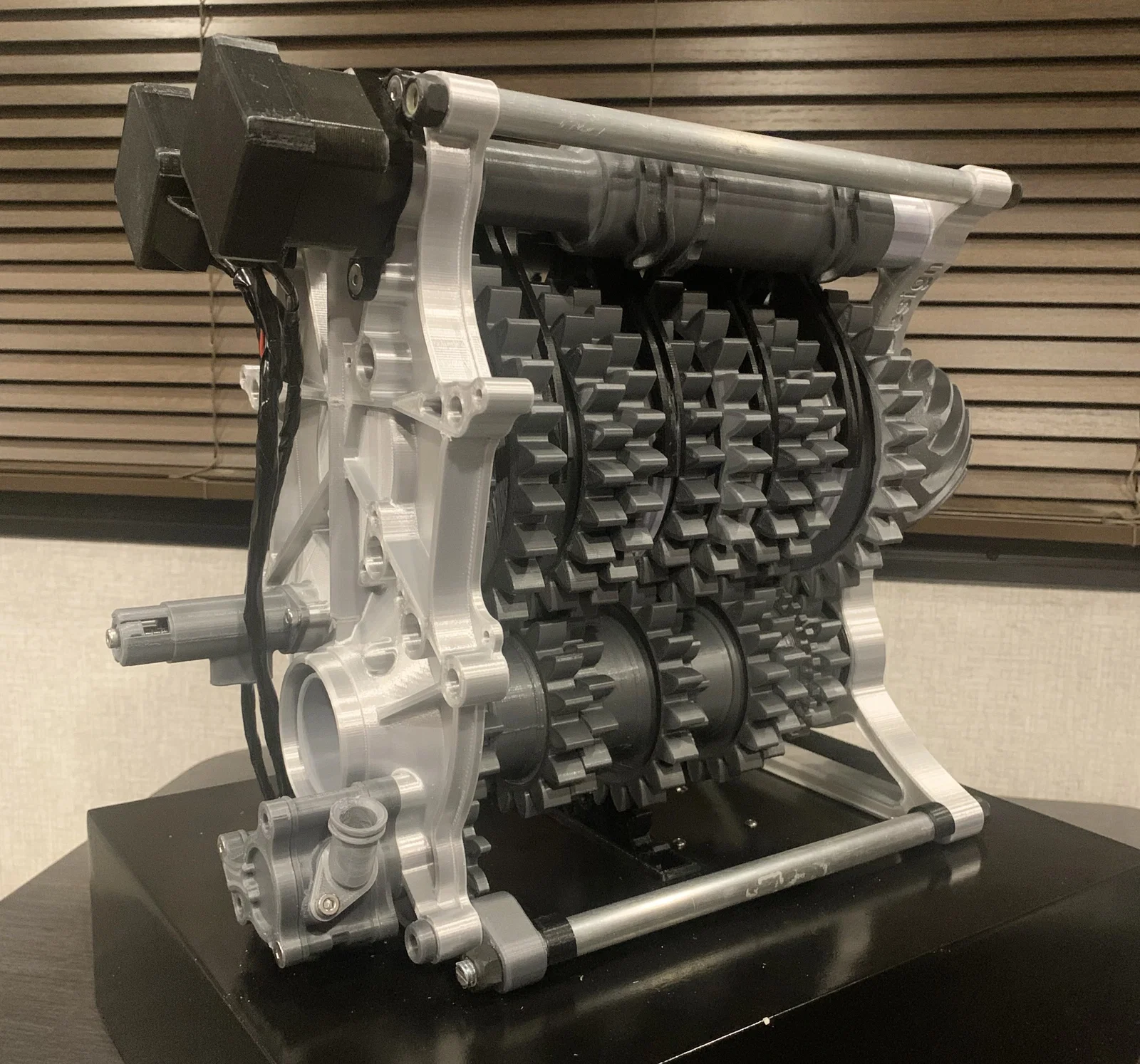

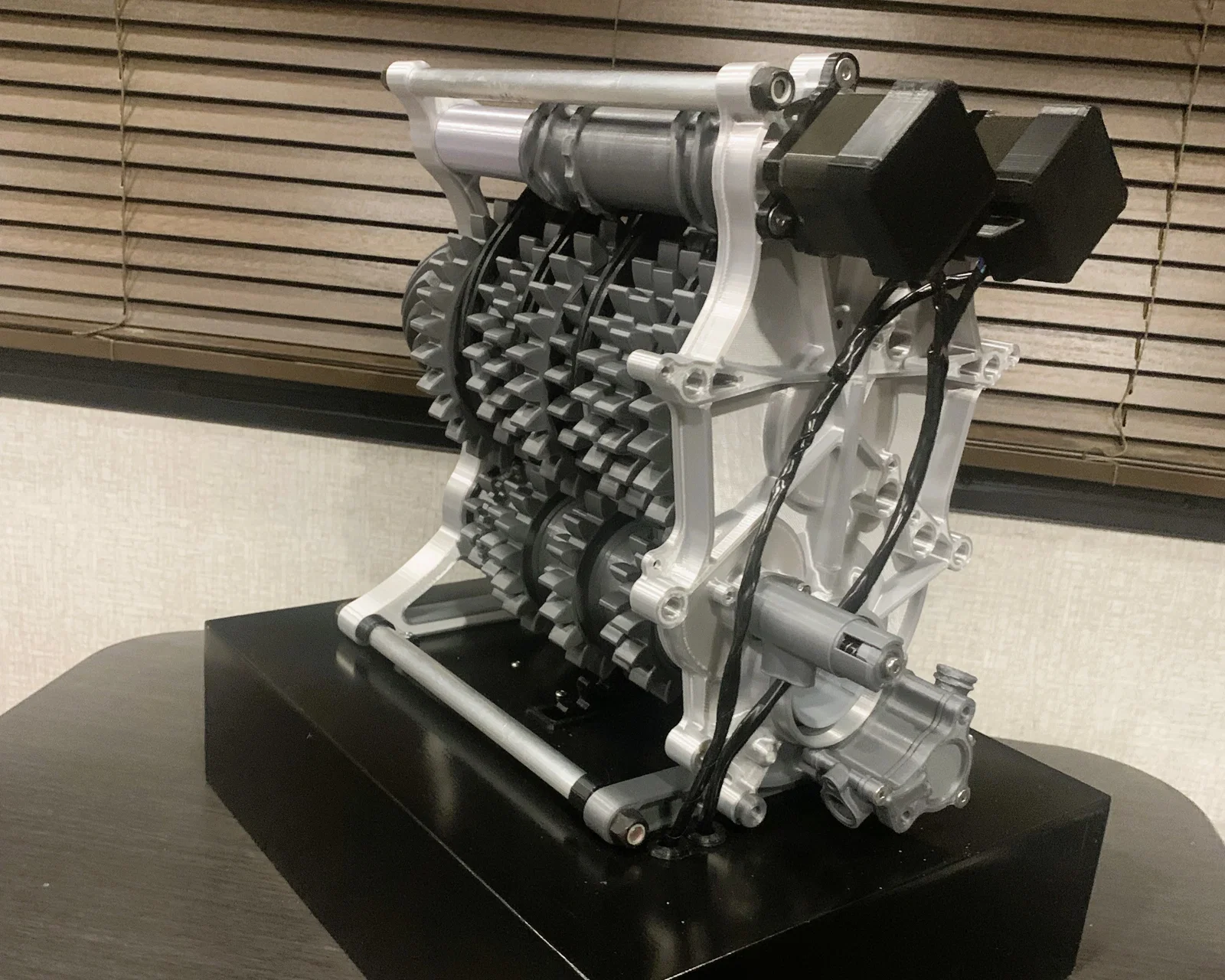

Mô hình hộp số Seamless thời kỳ F1 Hybrid (F1 Hybrid Era Seamless Gearbox Model)

Xem quá trình lắp ráp trên kênh YouTube của mình để biết thêm chi tiết về cách hộp số này hoạt động:

WARNING: Đây là một dự án 3D printing ở mức rất nâng cao, và còn nâng cao hơn nữa nếu bạn chọn làm hộp số hoạt động full functional. Mình có cung cấp các file .3mf nhưng rất có thể bạn sẽ cần một phần mềm CAD miễn phí để chỉnh lại tolerances khi cần, nên mình đã cung cấp thêm file .STEP cho gearbox.

Materials Needed:

• ~2.5kg filament
• Cyanoacrylate/Super Glue
• Tổng 4ft ty ren 5/16" hoặc 8mm (xem file CAD để biết chiều dài từng đoạn)
• 8x đai ốc Nyloc 5/16" hoặc 8mm
• Tổng 4ft ống nhôm 1/2" hoặc 13mm (lồng phủ lên ty ren)
• Bộ ốc lục giác âm đầu trụ (Socket head bolts) M2/M3/M4 (mình dùng bộ assorted generic từ Amazon)
• 2x ốc lục giác âm đầu trụ M6x50mm cho oil pump
• Bi Airsoft 6mm (Airsoft BB's)
• 3x bạc đạn 6909 Thin Section (có thể thay bằng plain bearing nylon in 3D)
• 1x bạc đạn 6908 Thin Section (có thể thay bằng plain bearing nylon in 3D)
• 3x bạc đạn 608
• Mỡ Teflon cho các bạc đạn in 3D

Electronics (Optional. Chỉ dành cho người dùng nâng cao có kiến thức về điện tử và lập trình Arduino. Mình có cung cấp code, nhưng không có wiring diagram hay PCB cho dự án này.)

• Đầu lục giác côn M5 (M5 Tapered Hex heads) cho ngàm NEMA 17
• 2x Nema 17 Stepper Motors ~45oz/in
• 2x AS5600 Magnetic Encoders và magnets
• 1x module ESP32
• 1x TCA9548A (hoặc sửa code Arduino để dùng I2C bus thứ hai của ESP32 cho một trong các encoder)
• 3x L298N Dual H Bridge Motor Controllers
• 1x geared motor 300-500rpm

Danh sách này chắc cũng chưa đầy đủ hết. Bạn sẽ cần đầy đủ đồ nghề cầm tay, mũi khoan, dũa kim, giấy nhám, và mình khuyên nên có một bộ thước kẹp (calipers) để đảm bảo chi tiết nằm đúng spec.
