Đèn Lithophane thiết kế cho quán bar của bạn bè

Tác giả Hobson3D

Lượt tải
289
Lượt thích
59
Lượt coi
2.289

File 1 28,9 KB

  • lamp_150x115_panel_1766473129.stlSTL · 28,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#31176
Danh mục
Đồ Gia Dụng
Ngày đăng

Mô tả

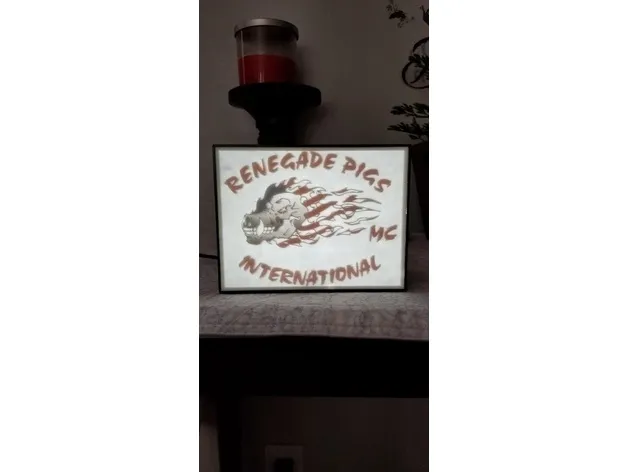

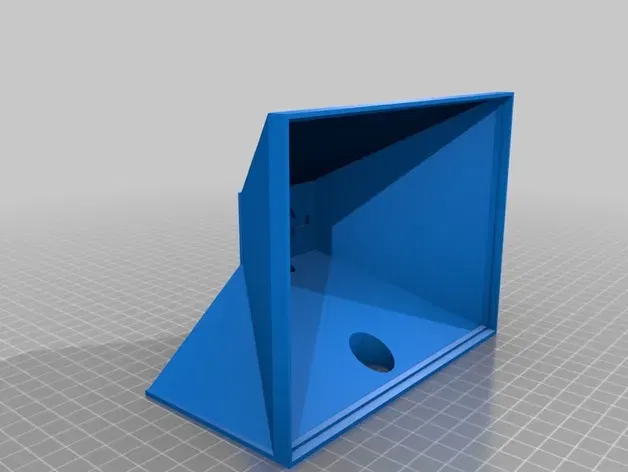

Đây là một chiếc đèn Lithophane mà tôi thiết kế cho quán bar của một người bạn. Anh ấy là một Con Lợn Nổi Loạn. Nó cần một tấm panel khoảng 150mm x 115mm. In đèn và sau đó đo kích thước bên trong để có kích thước chính xác dựa trên những gì máy in của bạn sản xuất. Tấm panel được thiết kế để vừa khít. Tôi đã lót bên trong của chiếc đèn của mình bằng giấy bạc để giúp phản chiếu nhiều ánh sáng hơn đến tấm panel. (Không chắc nó có giúp ích hay không nhưng tôi đã làm vậy.) Tôi cũng đã in màu bức tranh được sử dụng cho lithophane và dán nó vào mặt sau của tấm panel.

Để làm cho đèn hoạt động, tôi đã sử dụng các linh kiện sau và dán chúng bên trong bằng keo nóng. Có một chỗ lõm cho LED:

1 Watt Cool White LED - Gắn Tản Nhiệt: https://www.adafruit.com/product/518

USB Micro-B Breakout Board: https://www.adafruit.com/product/1833

Tôi đã sử dụng một điện trở 27ohm dựa trên việc sử dụng các linh kiện trên từ adafruit.

Nếu không, hãy sử dụng một điện trở có giá trị phù hợp (Sử dụng http://ledcalc.com với các tham số từ LED mà bạn đã lấy, nguồn điện @ 5V). Đảm bảo mạch của bạn không vượt quá dòng điện tối đa cho phép của USB (khuyến nghị 100 mA, tối đa tuyệt đối 500 mA).

Cáp Micro USB tiêu chuẩn và bộ sạc. Cơ bản là bất kỳ bộ sạc điện thoại Android nào.

Được in bằng PLA màu xanh Cerulean Tianse và sau đó được sơn lót và sơn màu đen. (không có PLA màu đen vào thời điểm tôi in nó)

Hướng dẫn in

Tôi đã in phần mở này xuống. Hỗ trợ chỉ thực sự cần thiết ở khu vực giữa nếu làm theo cách này.

Tôi cũng đã đăng cái này trên thingiverse.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
28,9 KB
File lớn nhất
28,9 KB
