Máy phân phối thẻ bài: phiên bản 2: bộ nạp hộp tiếp đạn (cartridge loader)

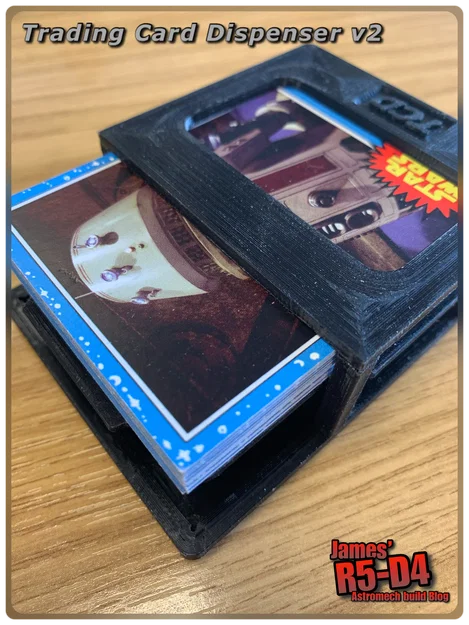

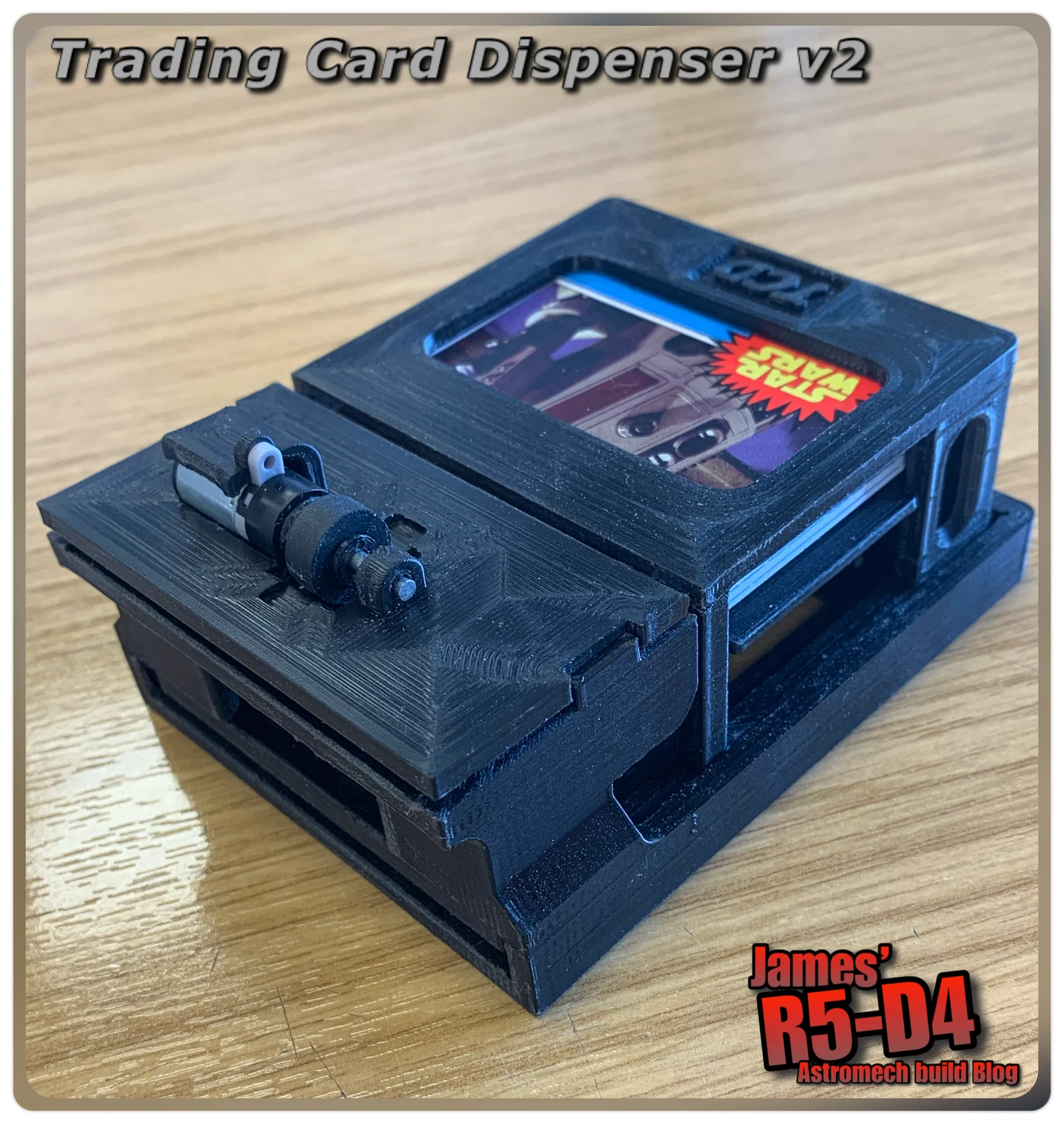

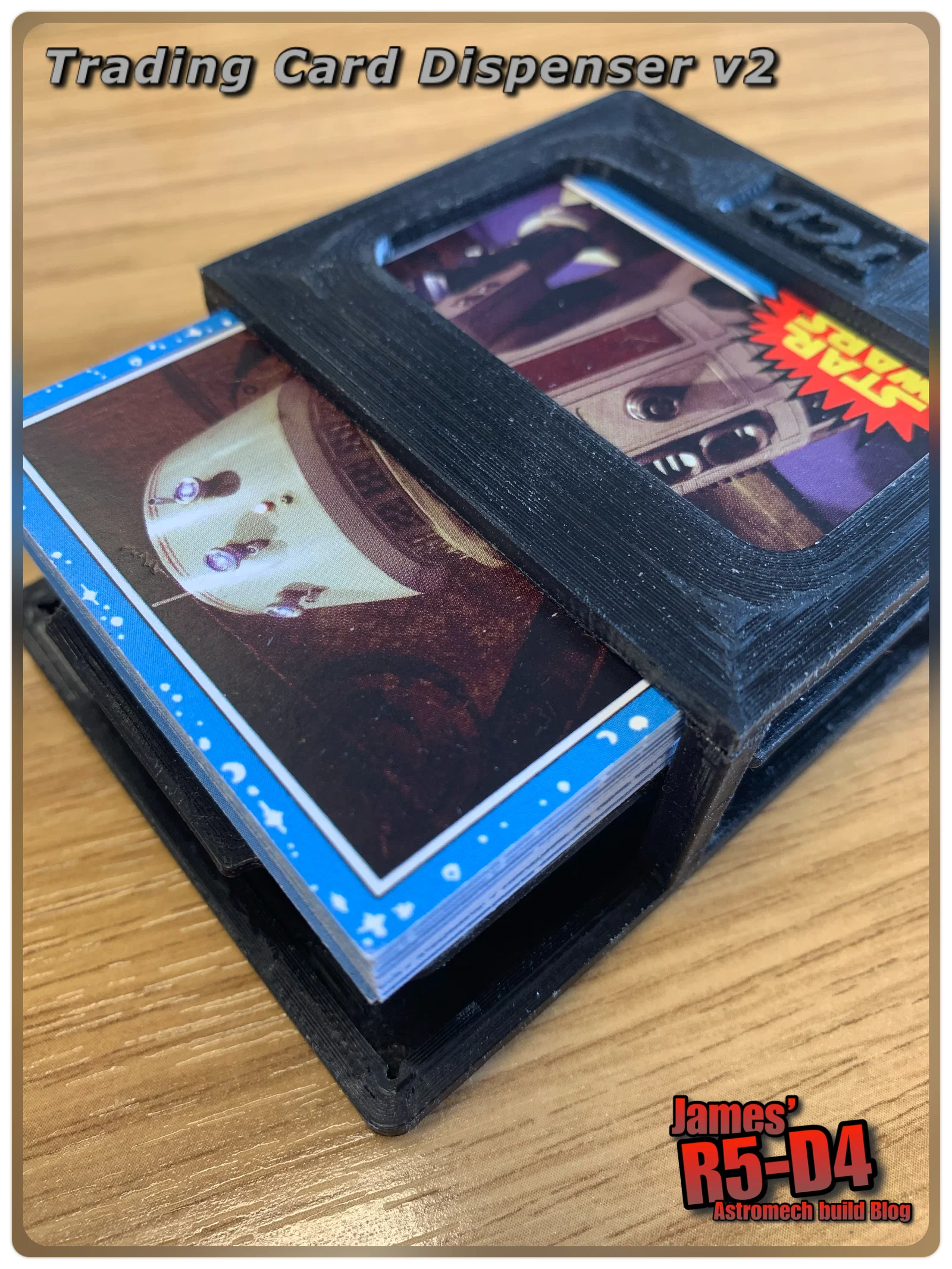

Đây là phiên bản 2 của TCD (Trading Card Dispenser - Máy phân phối thẻ bài).

Tôi nhận thấy trong một sự kiện gần đây, việc lấy máy phân phối thẻ ra đồng nghĩa với việc phải ngắt kết nối phích cắm động cơ, tháo toàn bộ thiết bị rồi mới dùng khe phía sau để nạp thẻ vào, quả thực không nhanh chút nào. Nhất là khi bạn muốn làm hài lòng mọi người thì việc này khá bất tiện.

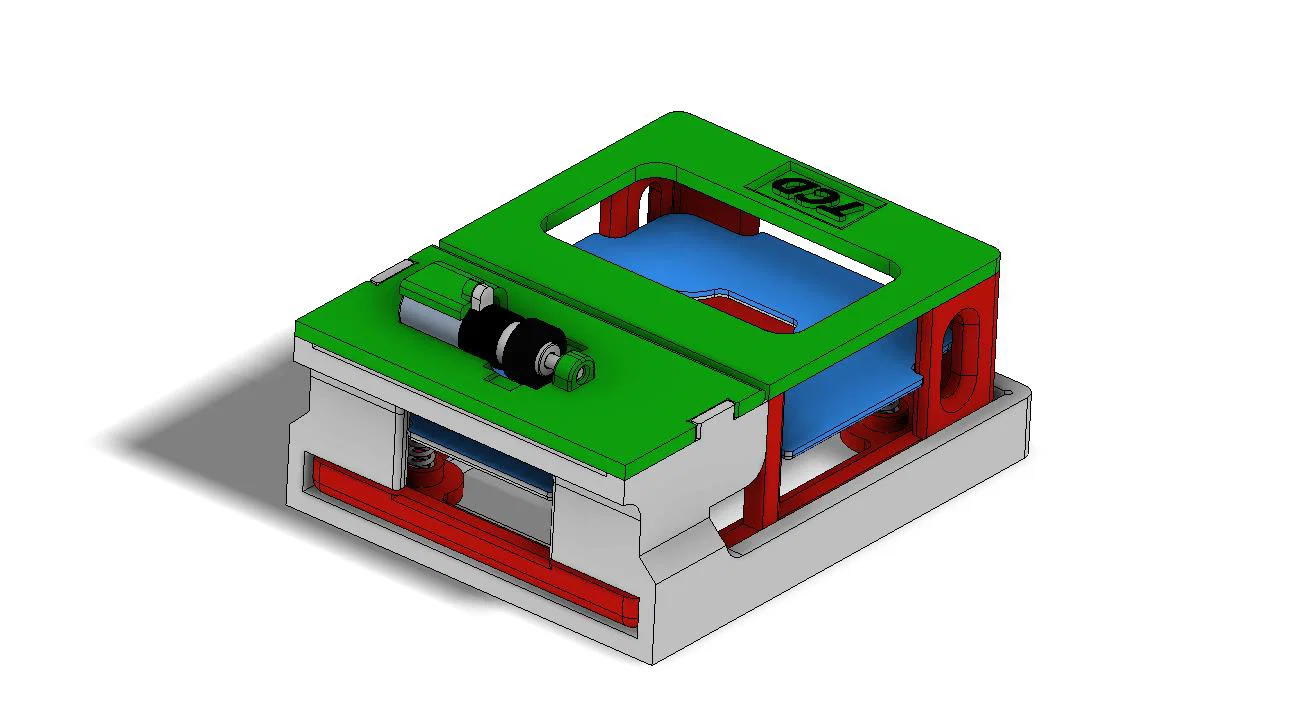

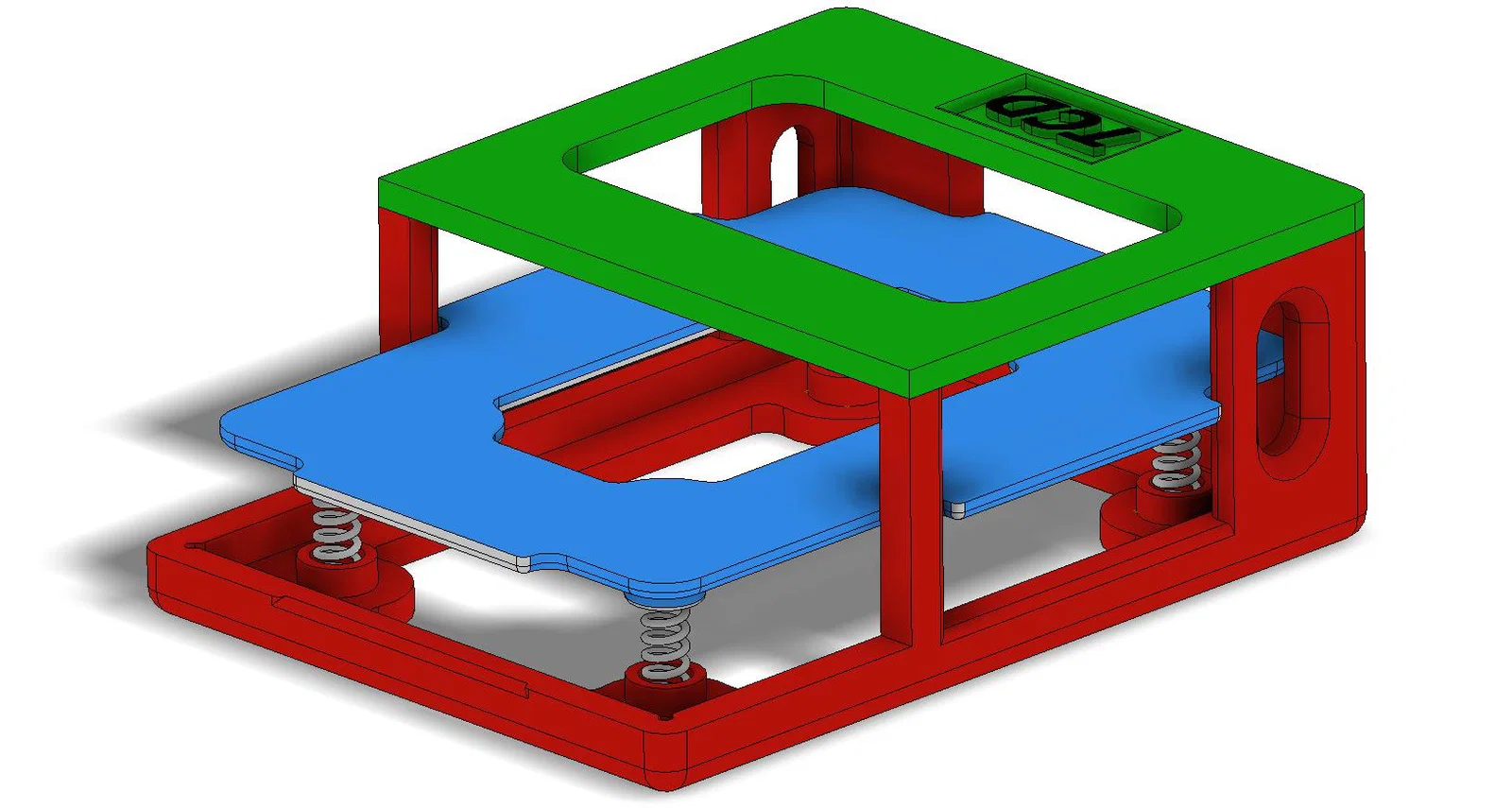

Vì vậy, tôi đã chia nhỏ thiết kế ban đầu để các tấm thẻ được chứa trong một hộp tiếp đạn (cartridge), giúp cho việc nạp lại vào máy chính trở nên dễ dàng, đơn giản và nhanh chóng hơn nhiều.

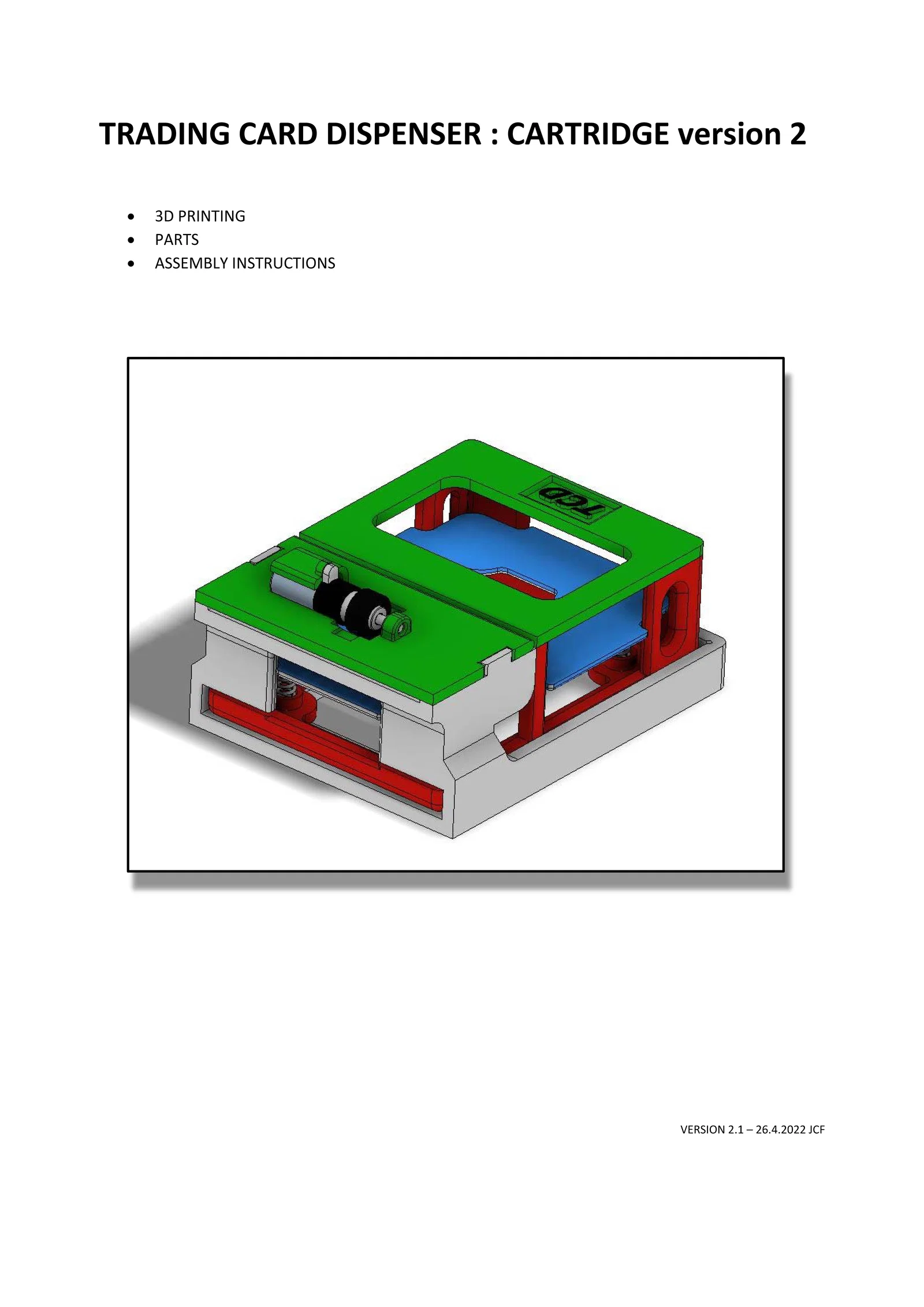

Tôi đã đính kèm một tài liệu PDF liệt kê các linh kiện cần mua, hướng dẫn in theo hướng tối ưu nhất cũng như hướng dẫn lắp ráp chi tiết.

Link blog: www.r5-d4astromechdroid.blogspot.com

YouTube: https://www.youtube.com/c/JamesR5D4

Nếu gặp bất kỳ vấn đề gì, cứ cho tôi biết trong phần bình luận hoặc qua www.astromech.net hoặc www.astromech.info nhé :)

CẬP NHẬT: 30/Tháng 7/2022: Đã thêm bánh xe chuyển đổi cho động cơ.

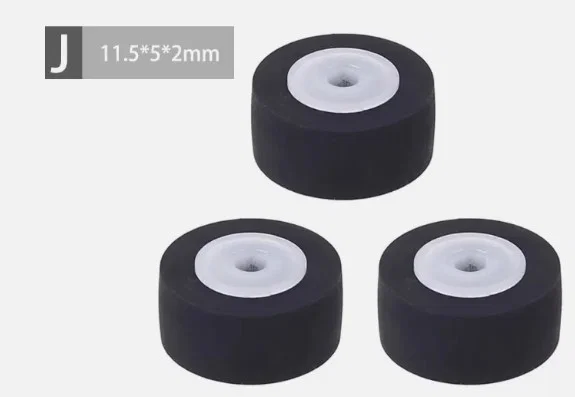

CẬP NHẬT: 4/Tháng 11/2024: Đã thêm thông tin về kích thước bánh xe cao su, bạn cần loại 11.5mm x 5mm x 2mm vì link cũ đã bị hỏng [lỗi từ phía người bán]. Bạn vẫn có thể tìm thấy chúng trên eBay.

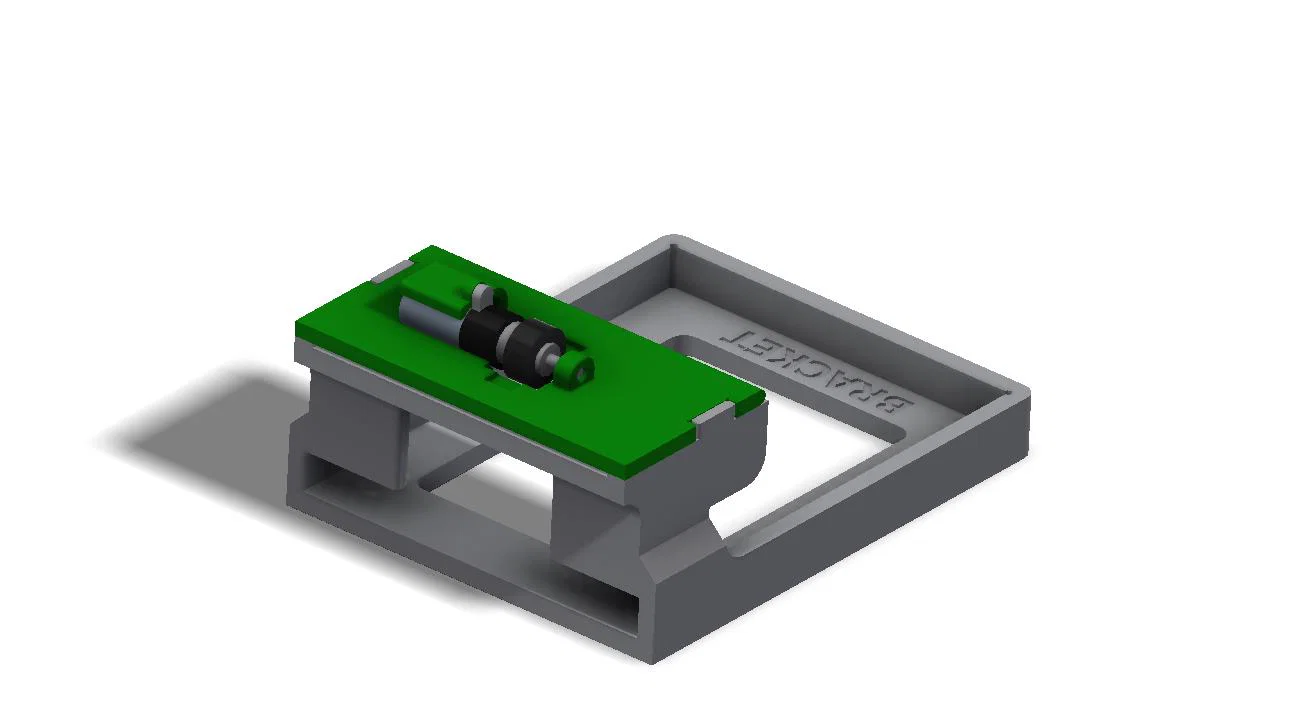

CẬP NHẬT: 21/Tháng 11/2025: File STP cho giá đỡ hộp tiếp đạn và nắp động cơ đã được tải lên, hy vọng sẽ giúp bạn dễ dàng chỉnh sửa hơn để lắp ráp vào vị trí tùy chọn của riêng mình.

Link YouTube bổ sung về quá trình cài đặt trên mô hình droid in 3D của Mr Baddeley, thực hiện bởi Jason Charlton. Gửi lời cảm ơn đến
