Socket chân giả transfemoral (trên gối) dạng single-walled

Hello!

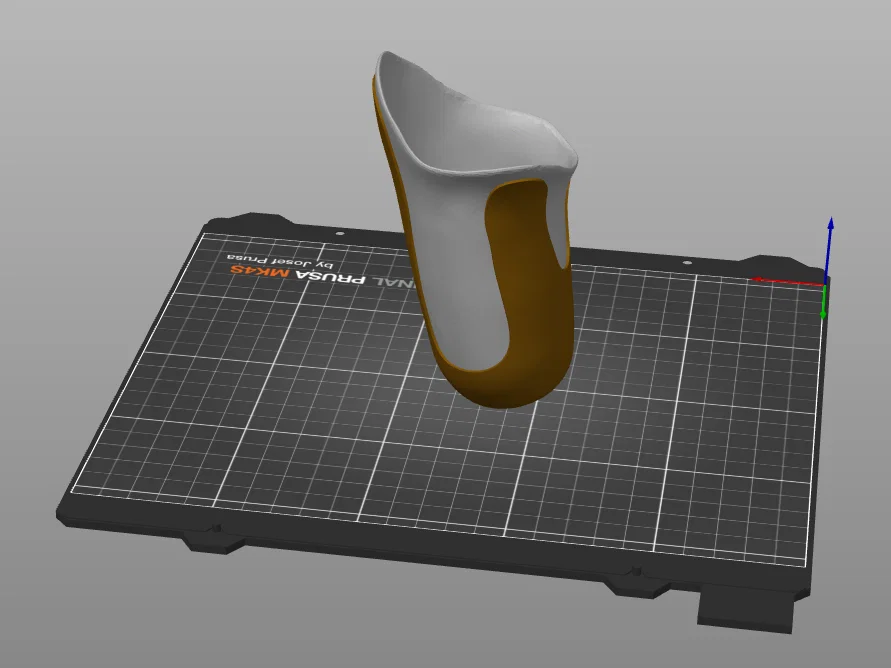

Mình đang upload vài model socket chân giả transfemoral (cụt trên gối) được render kiểu “generic” mà hồi xưa mình đã làm. Mấy file này (đúng rồi, hơi low res một chút và mình biết là còn cần dọn dẹp lại) được làm và chia sẻ CHỈ cho mục đích GIÁO DỤC.

Chúng KHÔNG/KHÔNG/KHÔNG phải để đem đi in rồi dùng để fitting/đeo cho bệnh nhân hay dùng cá nhân.
Nghe rõ chưa !?!? >_< (có cần cảnh báo vậy hông? Có hả, “hải tặc” ngầu điên của mình? – mình giỡn thôi, kiểu giỡn thương thương –)

Mấy bản render này dành cho residuum transfemoral BÊN TRÁI. Bạn biết cách lấy bản BÊN PHẢI chứ ha? Mirror theo trục nào đó là xong, đúng hông? … hỏi lại cho chắc! Ok, vậy là ổn.

Các file này nhằm làm tài nguyên hỗ trợ minh hoạ/y học – giáo dục, và góp phần gợi ý cảm hứng cho thiết kế prosthetic socket trong tương lai. CÙNG KHUYẾN KHÍCH NHIỀU NGƯỜI MÀY MÒ VỀ PROSTHETICS NỮA!!! Mình cần những thiết kế socket mới, vật liệu mới, công nghệ điều chỉnh volume/shape/contouring, v.v. Đây là một mảng nhu cầu lớn, đáng để nhảy vô làm. Vừa khó vừa đã, và người dùng cuối thì cực kỳ có động lực, biết ơn vì có thể “tự hiện thực hoá” lại bản thân—quay lại giao tiếp xã hội, công việc, vui chơi, tái hoà nhập, v.v.

Chỉ riêng ở Mỹ thôi đã có hàng triệu người sống chung với mất chi lớn (tức không chỉ mất ngón tay/ngón chân, mà là mất những đoạn chi trên/chi dưới nhiều hơn). Đời là vậy, có người phải đi qua cuộc đời thiếu một phần chi—cả đời, phần lớn đời, hay một giai đoạn nào đó. Đây là một “trạng thái tồn tại” mà bất kỳ ai trong mình cũng có thể rơi vào.

Dù sao thì, socket chính là thành phần QUAN TRỌNG NHẤT của một bộ prosthesis, vì nó là điểm giao tiếp giữa người dùng/thiết bị (một liên kết cơ học hiệu quả mới) để truyền lực/hiệu suất và tạo sự êm ái, ổn định, đồng thời quyết định các động lực học và hành vi sẽ xuất hiện—từ việc hỗ trợ cho tới phá hỏng/hạn chế khả năng đi lại. Ý mình là, còn rất nhiều thứ để nói về hiệu năng của các component khác (knees, feet, mấy món gadget khác) – và mình cũng sẽ nói – nhưng không phải ở đây, không phải lúc này. Nói chung: socket quan trọng.

Mình sẽ làm và đăng thêm model mới có STL socket trong/ngoài riêng biệt, kiểu intercalated/interposed/juxtaposed … và to hơn … TOOOO HƠN NỮAAAA!!!

Cho mục đích giáo dục, mình nói thêm là socket transfemoral (← trời ơi nghe “xịn” ha! gọi mức cụt theo xương dài nhất bị cắt) có thể được làm dạng single (thường là carbon fiber weave hoặc basalt hoặc vật liệu khác, được ngấm/đúc trong resin) NHƯNG đa phần là socket double-walled (có lớp trong bằng thermoplastic dẻo hoặc elastomer khác, và lớp ngoài là vỏ đỡ nhẹ nhưng cứng hơn; sẽ có model sau nếu mình release). Prosthetist có rất nhiều kiểu làm đường trimline phía trên (proximal) về độ cao tương đối và contouring. Nhiều lắm.

Nói đơn giản, chiến lược fitting kiểu cũ (“hồi thời ông cố nội mình”) hay dùng thiết kế socket quadrilateral (dạng chữ nhật, hẹp theo trước-sau, rộng theo ngang; có “kệ” phía sau nằm ngang để đỡ nếp mông và có thể tạo chỗ cho ischial tuberosity tì lên kiểu lơ lửng.)
Nguyên lý biomechanics đúng cho fitting mức transfemoral nên dùng ischial-containment (IC), tức tạo một cơ chế “khóa” xương giúp cố định cả bộ prosthesis vào một phần xương chậu, tăng ổn định và giúp người dùng không phải dồn lực xuống đầu xương đùi đã cắt (giả sử đã xác lập đúng độ sâu của socket).
Cái mình gọi là ischial-bearing (IB) thì… có lẽ là dạng lai ở giữa hai kiểu kia, cho phép containment một phần.

Còn nhiều thứ để nói về fitting transfemoral. Nhiều thiệt. Có thể nói đây là mức khó fit nhất. Nhu cầu cải tiến thì quá lớn. Mình tin chắc sẽ có những đổi mới mới mẻ xuất phát từ cộng đồng có kỹ năng digital design và multimaterial prototyping “cứng tay”.

Thôi nhaaaa. Có thấy hứng lên chưa?
