Giá đỡ camera cho Prusa Mini với Arducam OV5647 và ống kính M12

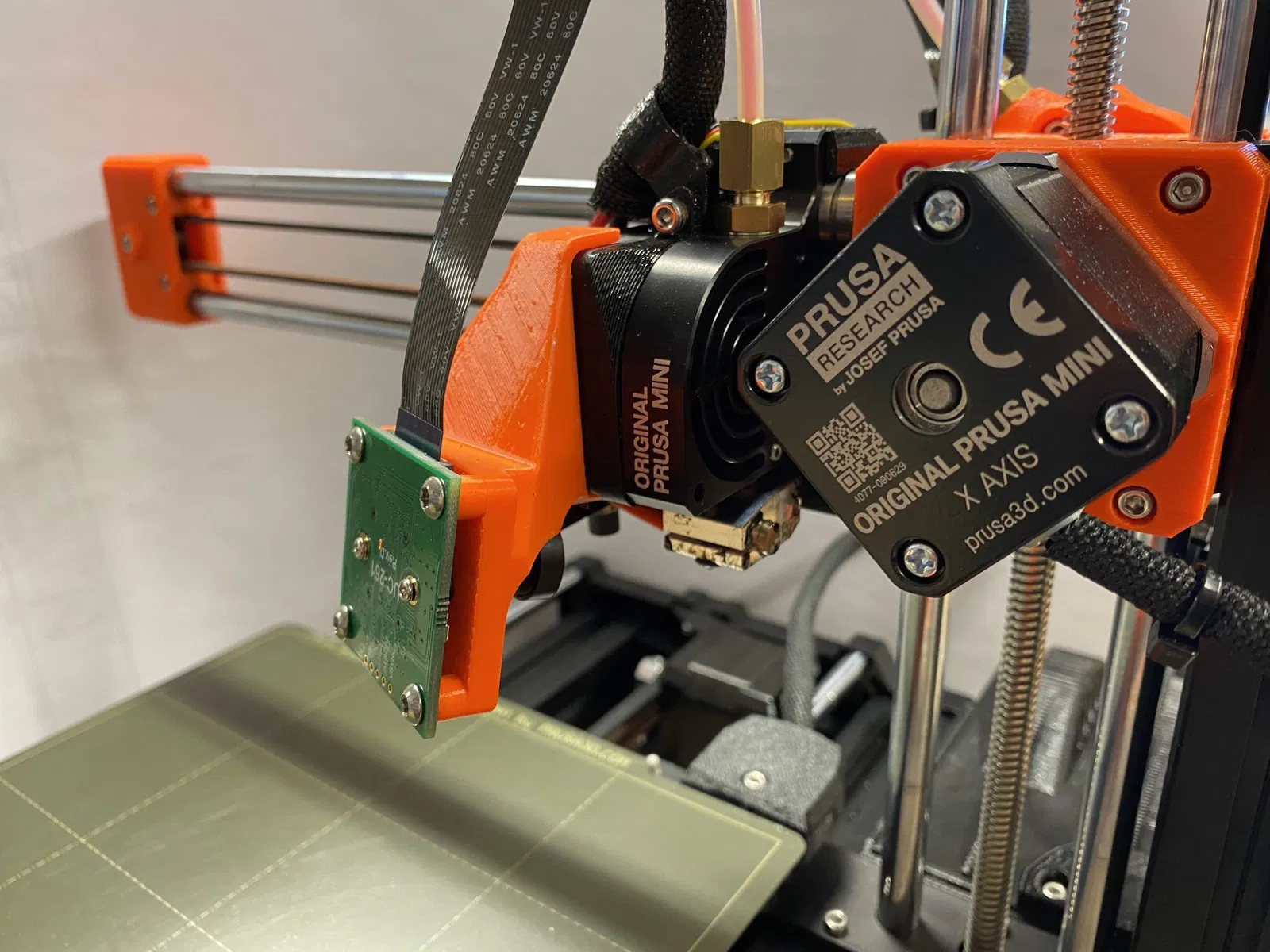

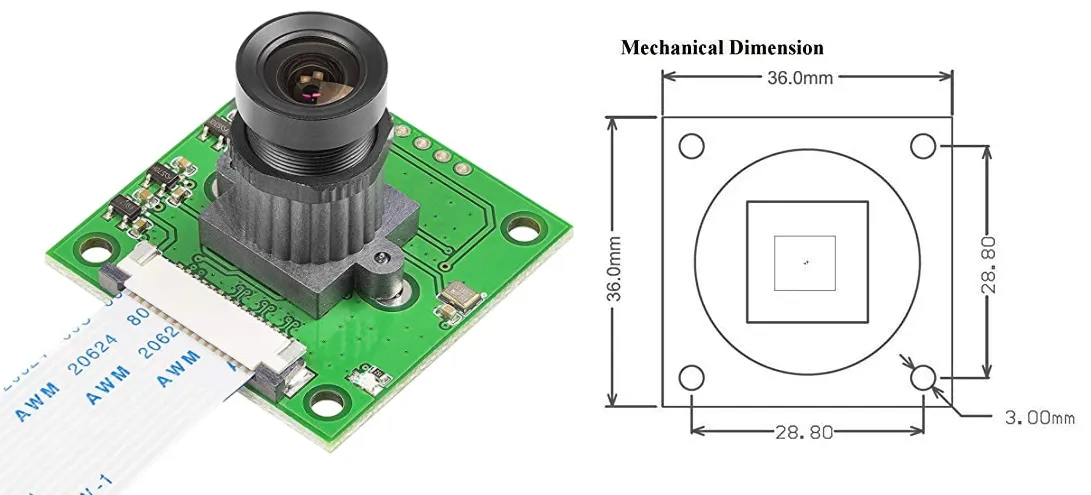

Tôi đã làm giá đỡ camera này cho Prusa Mini+ và 5MP Arducam (https://www.amazon.com/gp/product/B0867C9SZP)

Cảm ơn @andimoto, tôi đã sử dụng cách tương tự để gắn vào quạt vòi phun.

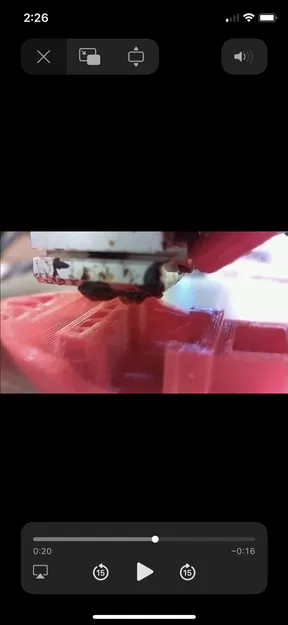

Camera này cắm trực tiếp vào Raspberry Pi chạy OctoPi và The Spaghetti Detective. Nó có khả năng lấy nét rất gần vòi phun. Bạn có thể muốn một cáp ribbon dài hơn giữa camera và Pi.

Ghi chú:

• Tôi đã in bằng Prusament PETG và sử dụng giá đỡ. Nó in tốt mà không cần điều chỉnh thêm.

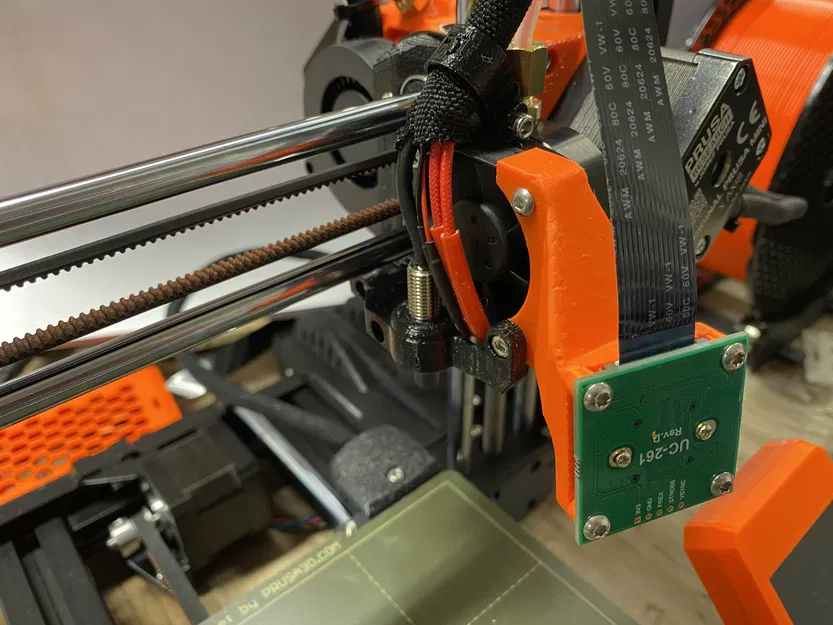

• Để lắp ráp, nới lỏng các vít PINDA và kẹp phần dưới của giá đỡ ở giữa quạt và giá đỡ PINDA. Vít hơi ngắn nhưng vừa đủ để chạm vào các ren. Hãy cẩn thận không làm hỏng ren. Bạn có thể muốn khoan lỗ dưới cùng của giá đỡ camera một chút để giúp căn chỉnh.
• Vít trên cùng là tùy chọn, nhưng tôi thấy nó giúp làm cứng bộ lắp ráp. Tôi đã sử dụng một vít M3 và không siết chặt quá.
• Đừng quên điều chỉnh lại độ hiệu chỉnh lớp đầu tiên. Sau khi điều chỉnh cảm biến PINDA, rất có thể nó sẽ bị lệch khỏi hiệu chỉnh.

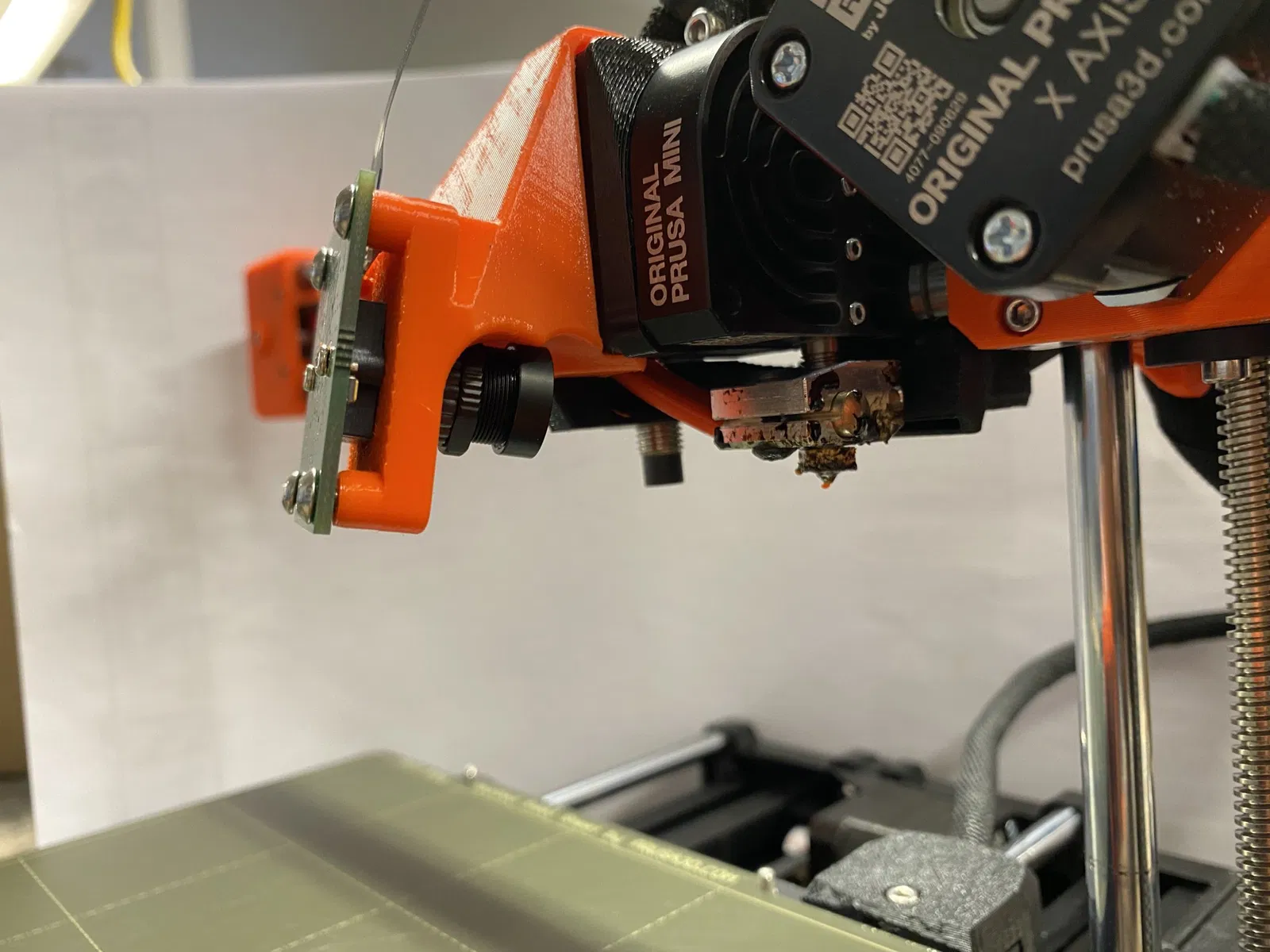

• Đảm bảo rằng giá đỡ camera không chạm vào bề mặt in. Trong trường hợp của tôi, nó rất gần nhưng chỉ vừa đủ không chạm.

Xin hãy bỏ qua vòi phun bẩn!

Bước tiếp theo là thêm một số ánh sáng tốt hơn. Một giá đỡ LED ngoài bề mặt in là bước tiếp theo.
