Hộp đựng đạn .308 (Print-in-Place) – .308 Ammunition Case

.308 Ammunition Case

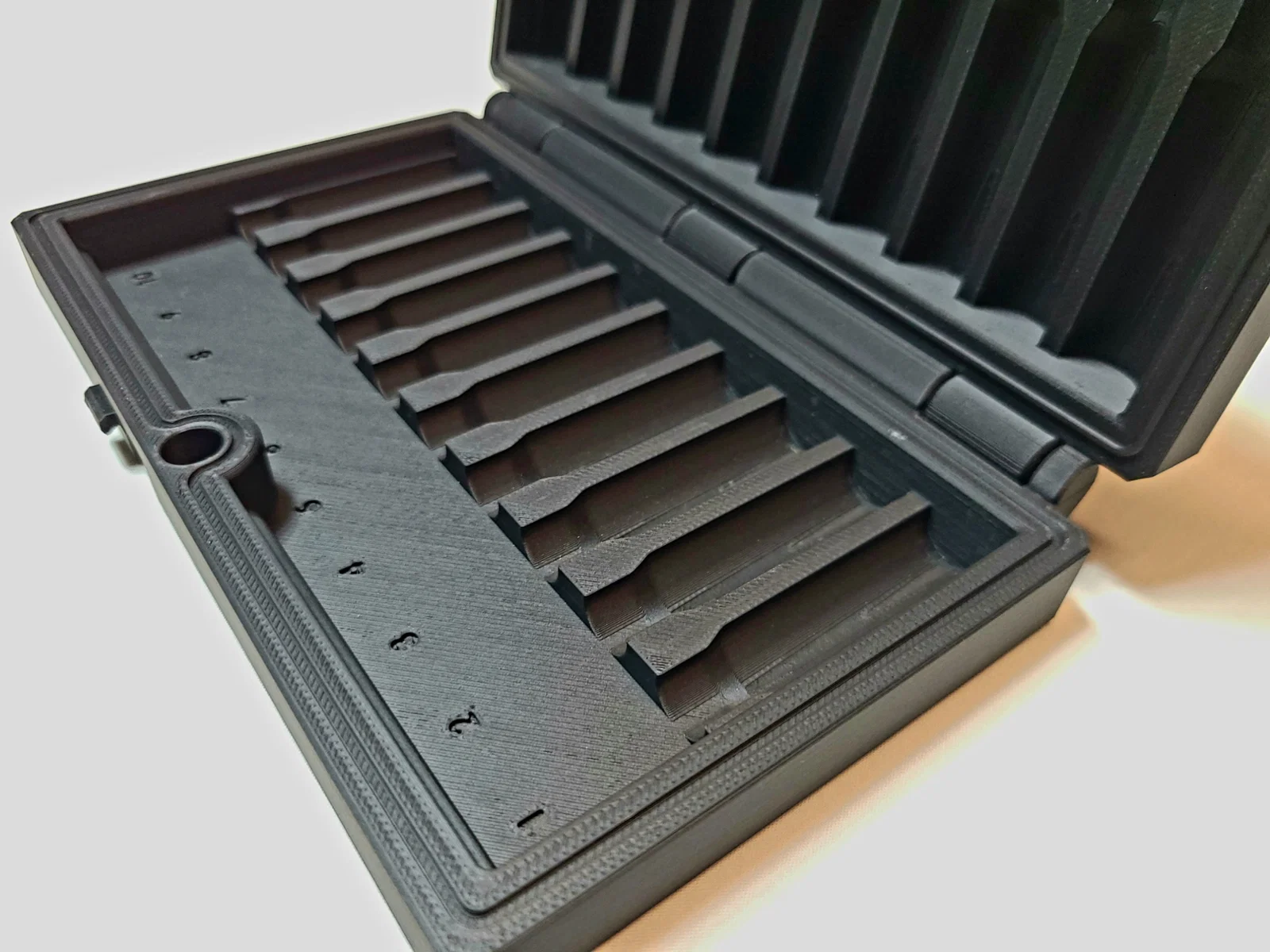

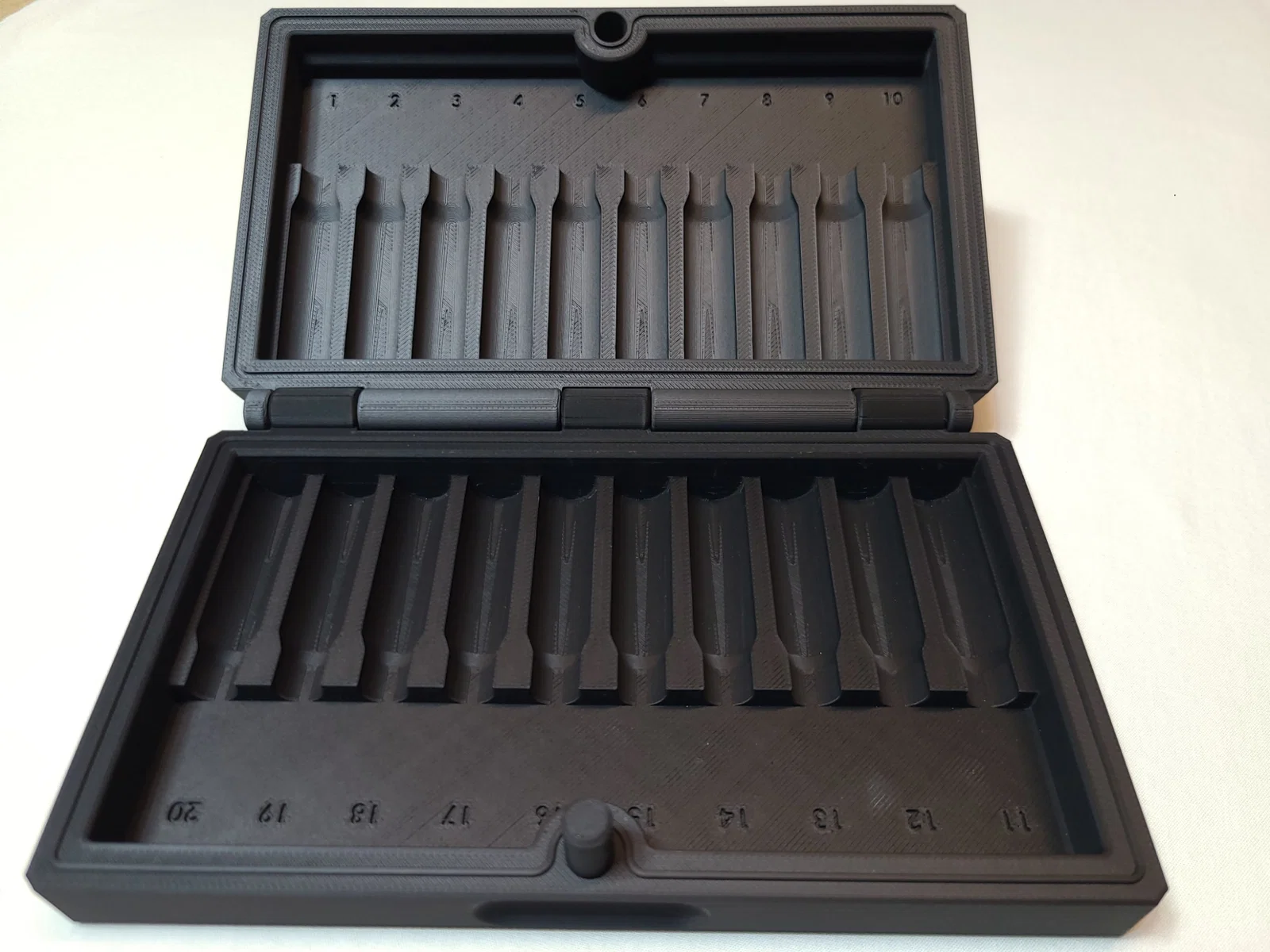

Đây là một hộp in 3D mình thiết kế để đựng 20 viên đạn .308. Các “silhouette” được đùn nổi lên hơi quá nửa chiều cao của viên đạn, giúp giữ chắc và tạo cảm giác “click” đã tay khi ấn viên vào. Hộp nên phù hợp với nhiều hãng hoặc kiểu đầu đạn, miễn là dùng vỏ .308 tiêu chuẩn.

Key Features:

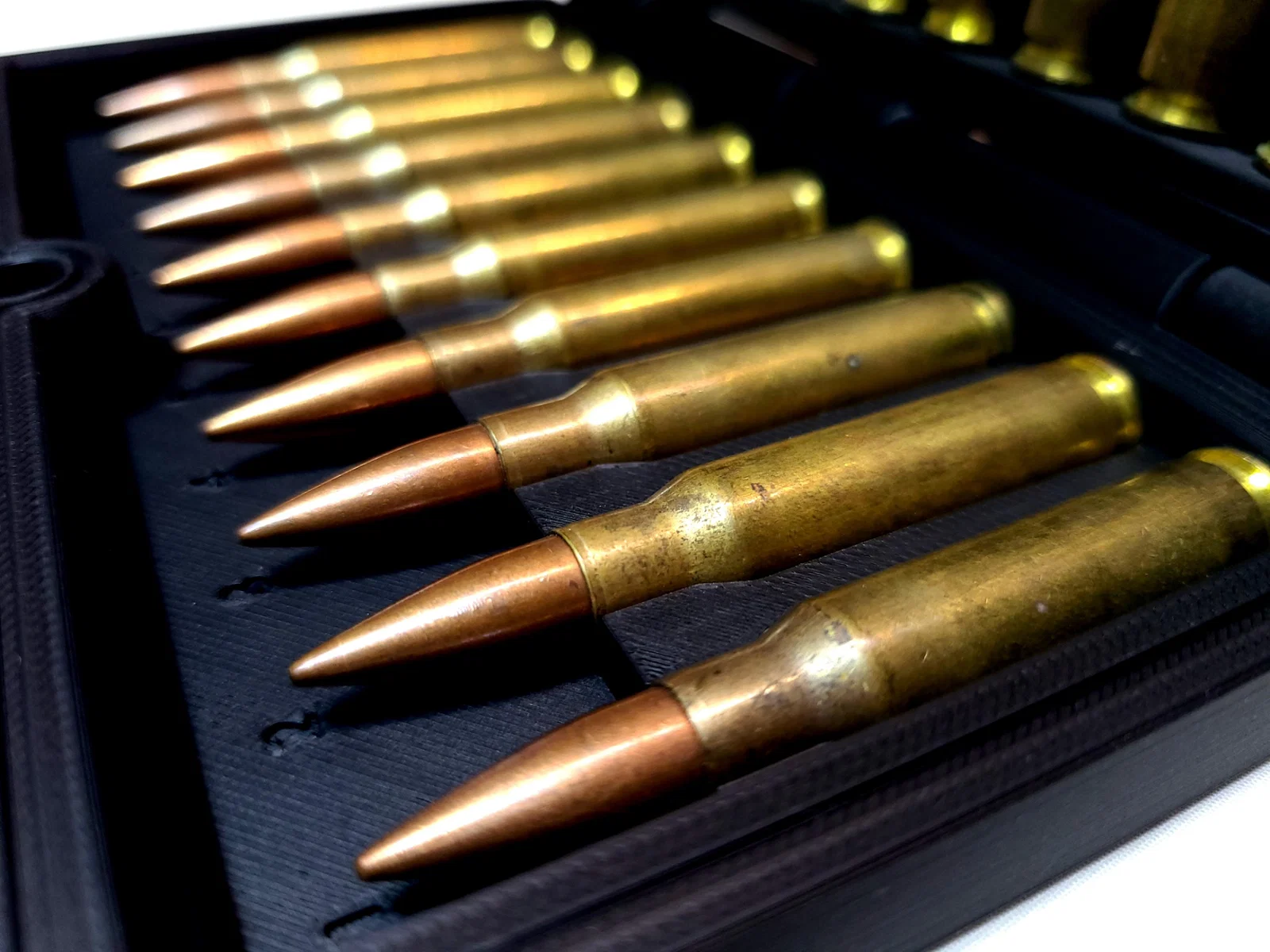

• Click-Fit Silhouettes: Mỗi viên được giữ cố định, kể cả khi lắc hay va chạm. Sau khi “test nghiêm túc” (thực ra là dùng như đồ fidget và bấm ra/vào vài trăm lần), nó vẫn giữ độ kẹp chắc. Dĩ nhiên dùng lâu thì sẽ mòn, nhưng chắc phải dùng thường xuyên ở mức… cực nhiều thì mới mòn đáng kể.

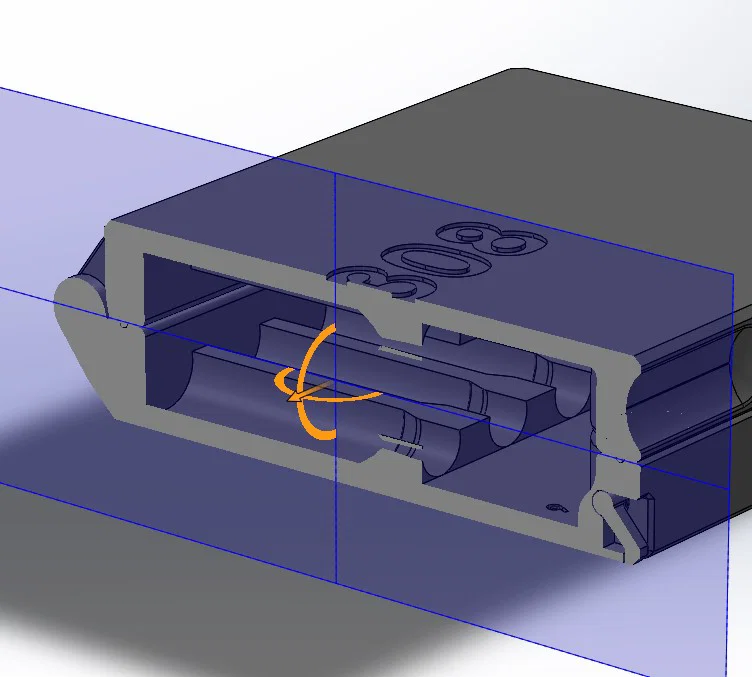

• Print-in-Place: Toàn bộ model in ra thành một khối. Phần support duy nhất cần thiết đã được tích hợp sẵn trong thiết kế CAD, nên bạn không cần cân nhắc thêm.

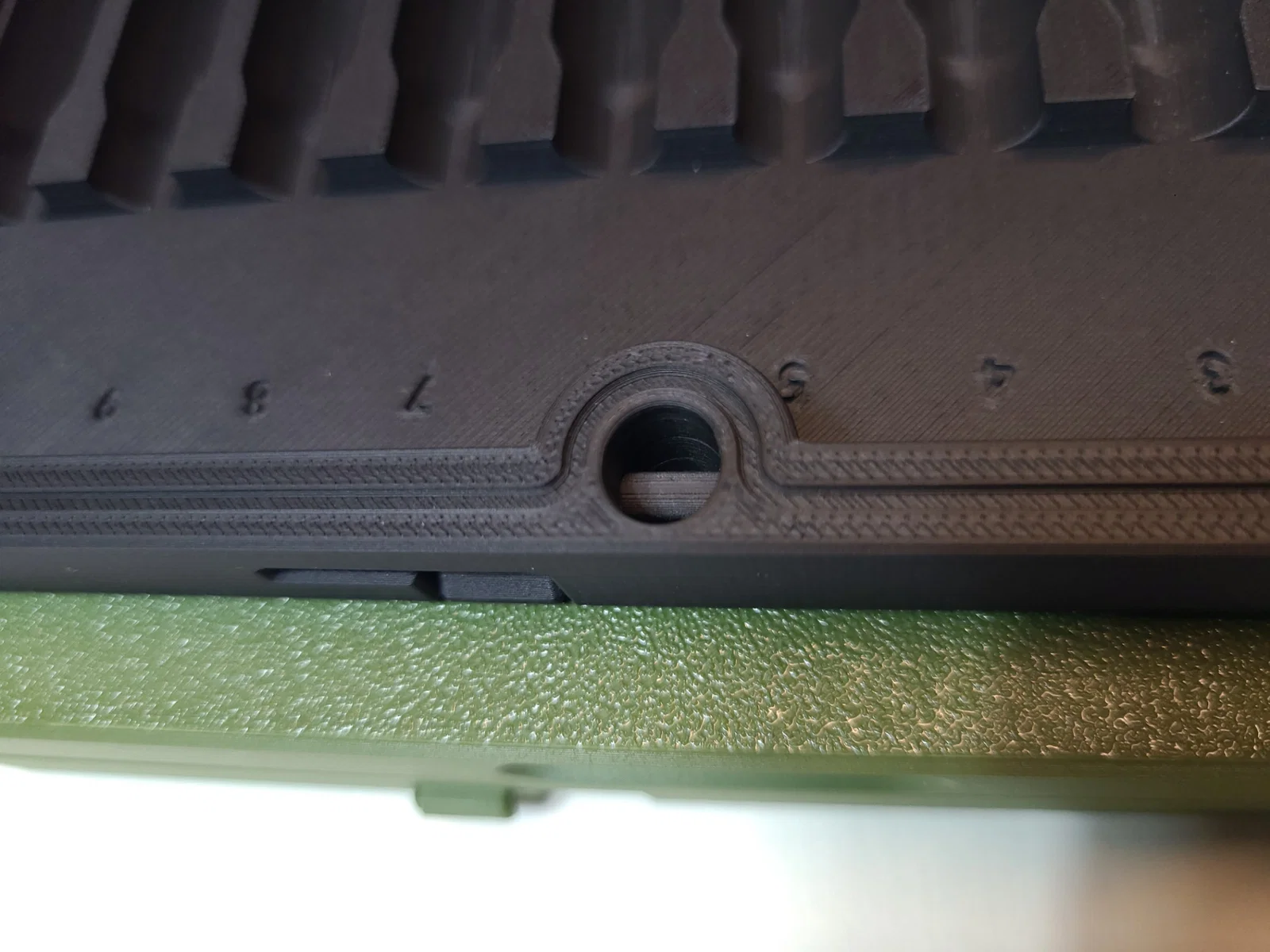

• Sealing: Hộp có một bên gờ nổi và bên đối diện có rãnh khớp tương ứng. Không kín khí hoàn toàn, nhưng giúp cản bụi bẩn, đồng thời hỗ trợ canh thẳng nắp và đáy.

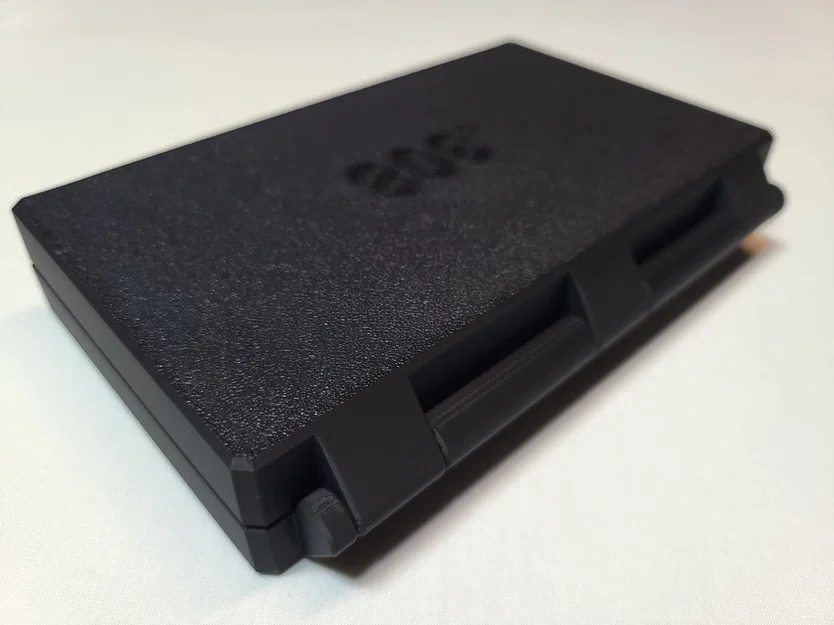

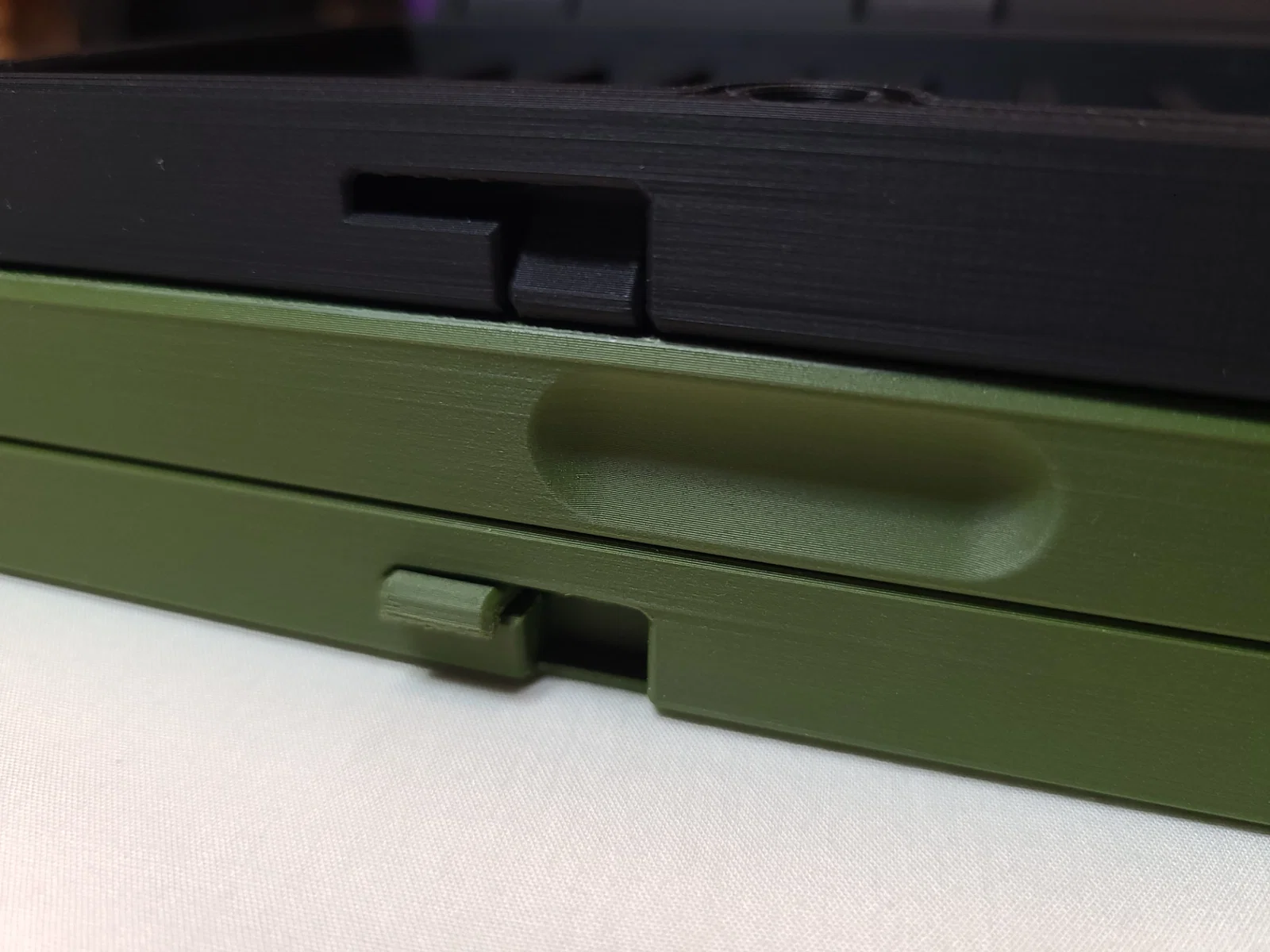

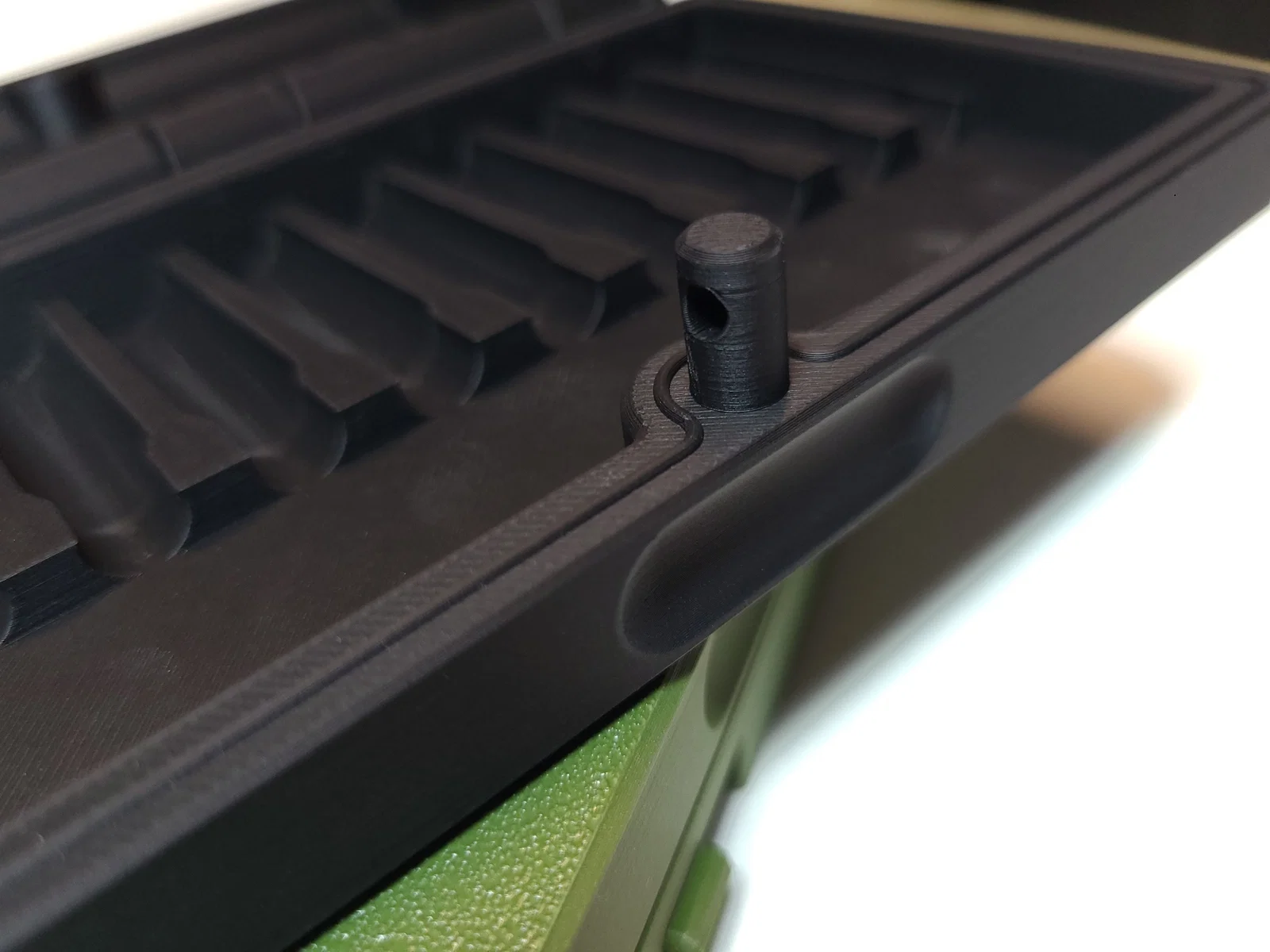

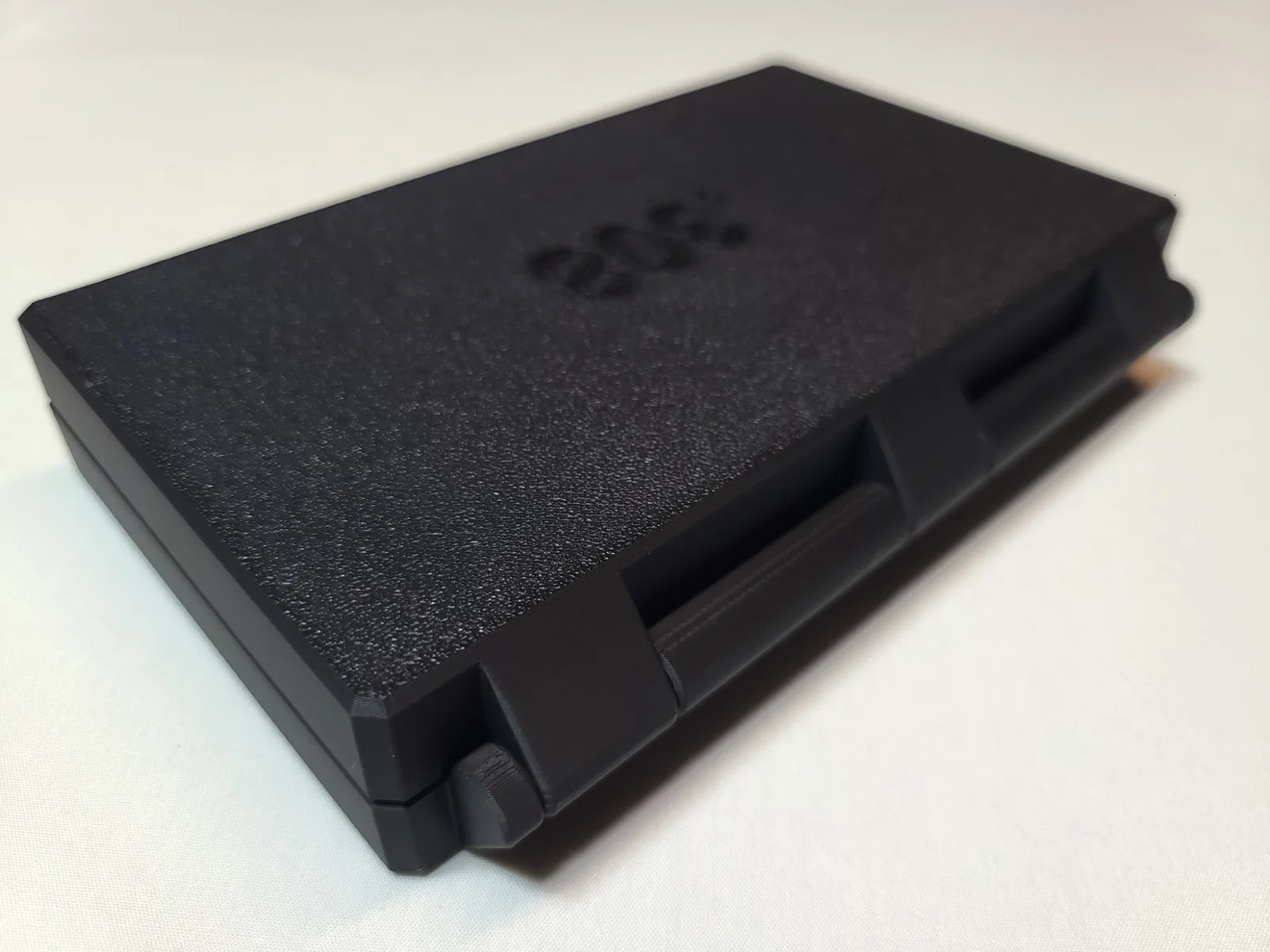

• Latching Mechanism: Mình làm chốt theo kiểu “bolt-action”: xoay lên và kéo lùi để mở khóa; đẩy tới và xoay xuống để khóa. Khi khóa, cái tab sẽ nằm phẳng theo biên dạng hộp. (LƯU Ý: Tạm thời nên tránh in ở layer height 0.2 trở lên. Cái pin ban đầu hay bị kẹt/khó “bung” và xoay khi layer dày hơn—xem phần print settings bên dưới.)

Future V2 Updates:

• Bản tiếp theo sẽ có gioăng TPU thật để kín hơn. Mình đã thử đưa gioăng vào bản hiện tại nhưng hiệu quả không như mong muốn, nên mình đang làm lại cơ chế latch để lực kẹp tốt hơn và phân bố đều hơn, nhằm tạo seal ổn.
• V2 cũng sẽ có tùy chọn chốt bolt-action dạng lò xo, dùng lò xo bút bi tiêu chuẩn, giúp ai cũng lắp được mà không cần linh kiện đặc biệt. Tính năng này cần lắp ráp nhẹ, nên sẽ không còn hoàn toàn print-in-place như bản hiện tại.

My Print Settings:

• Printer: Bambu Labs P1S
• Nozzle: 0.4mm
• Layer Height: 0.12mm
  • 0.2 vẫn có thể chạy, nhưng có xu hướng làm gãy tab khỏi bolt pin khi bạn cố xoay chốt lần đầu sau khi in xong. (vẫn làm được nhưng phải rất cẩn thận và có rủi ro)
  • Mình khuyên bạn nên in một bản test cho phần bolt latch trước khi in nguyên cái hộp ở layer height 0.2. Các bản test chỉ gồm phần latch và mất khoảng 20 phút. Nó giúp bạn kiểm tra xem có hợp với máy và setting của bạn không trước khi in cả bộ.
  • Mình sẽ cập nhật khi tìm được các chỉnh sửa phù hợp cho model để 0.2 in ổn định.
• Material: Matte PLA (mình dự định sẽ in ABS để tăng độ bền ở các lần cải tiến sau)

Print Time: Khoảng 7.5–8 giờ với các thiết lập ở trên.

Bạn cứ thoải mái thử vật liệu hay setting khác, nhưng lưu ý là mình chỉ test thiết kế với vật liệu và setting như trên. Kết quả thực tế có thể sẽ khác.

Nếu bạn đọc tới đây…

Hiện mình đang theo học ngành kỹ thuật, nên thời gian để test và tinh chỉnh model thật kỹ cũng hơi hạn chế. Vì vậy, một số chỗ trong thiết kế có thể chưa tối ưu hoàn toàn, và đôi lúc sẽ có thiếu sót. Do đó, model này hiện tại và sau này vẫn sẽ được để free download. Mình sẽ tiếp tục cải thiện khi có thể, và mọi góp ý về model đều rất giá trị và mình luôn trân trọng.
