Tay nắm cho LaserMATIC MK II & MK II XW

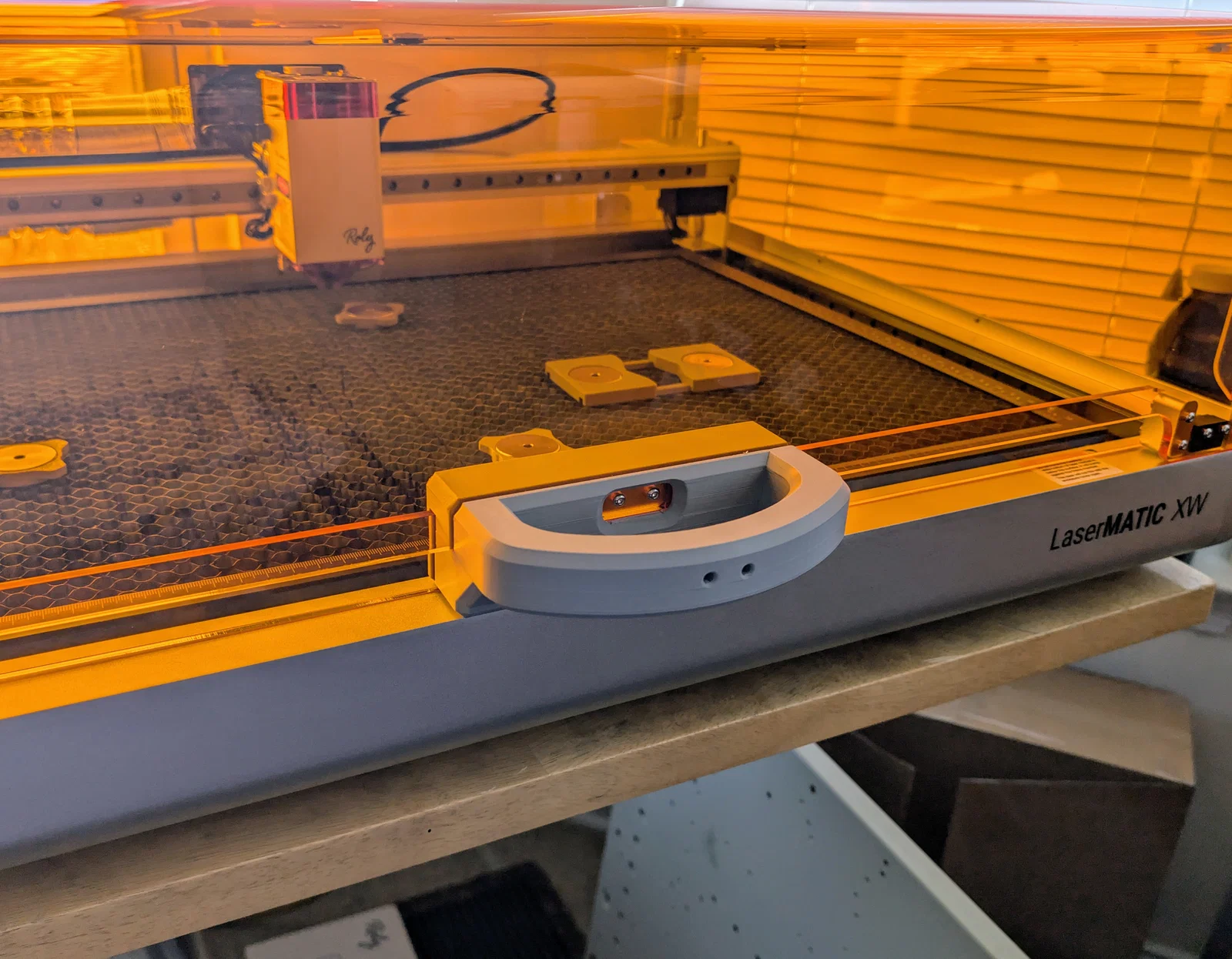

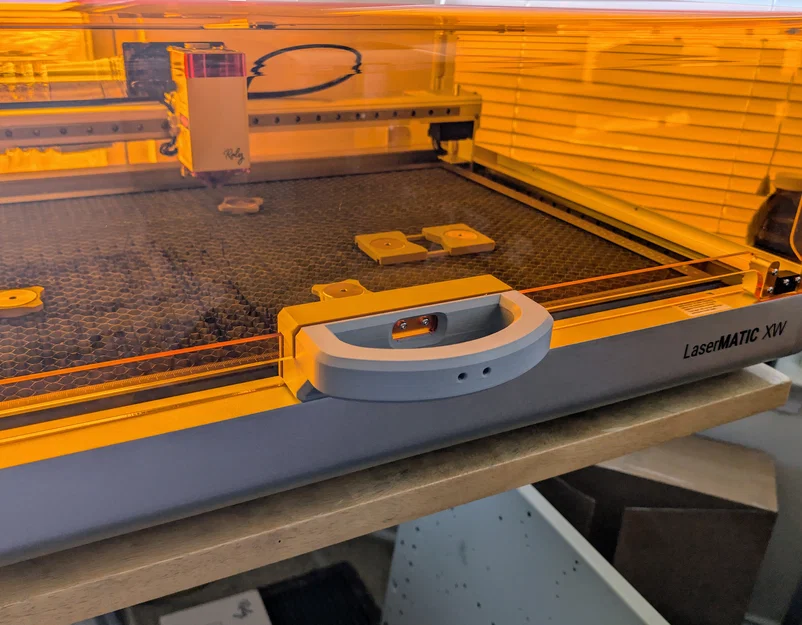

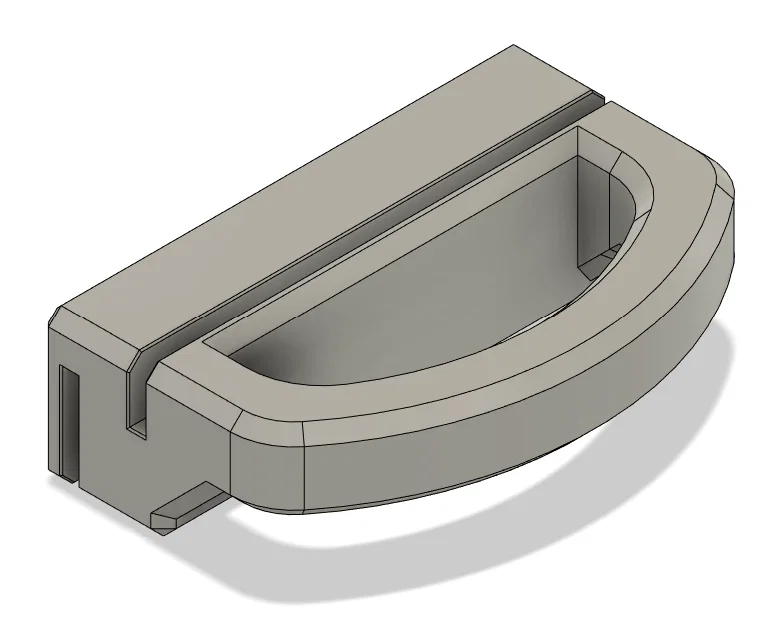

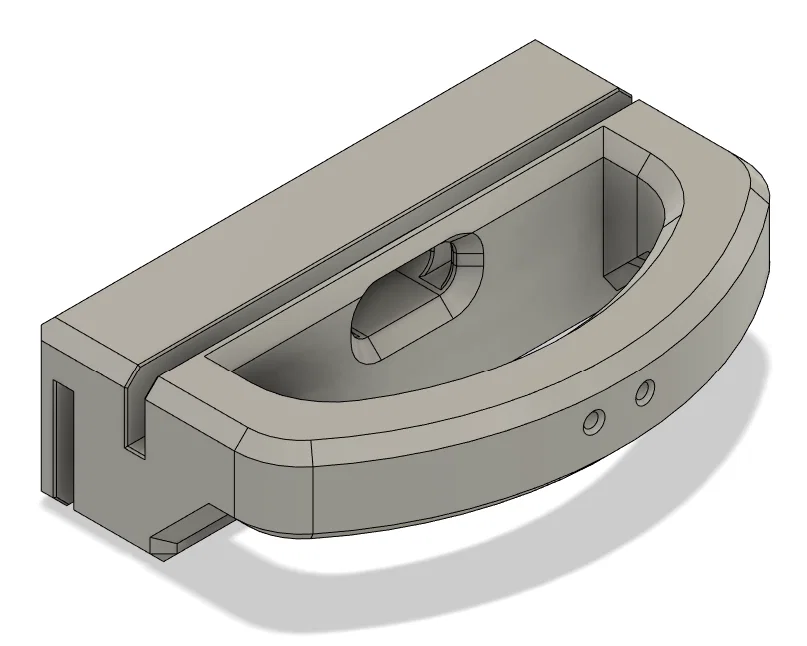

Đây chỉ là một cái tay nắm đơn giản mình làm cho MK II XW của mình. Mình cũng thêm phiên bản thứ 2 không có lỗ đỡ ở giữa (center support hole) để dùng cho MK II bản gốc. Mấy cái này không cần thêm phần cứng (hardware) nào.

Mình thiết kế chi tiết với dung sai (tolerance) khá sát, nên máy in của bạn cần được tune/chỉnh chuẩn thì mới lắp vừa đẹp.

Mình in úp mặt xuống, đặt phẳng và bật supports everywhere. Mình in bằng ASA với 15% infill, 5 layers cho side và top, thấy đủ cứng cho mục đích này. PLA cũng dùng ổn.

(Với MK II, bỏ qua đến bước tháo thanh giằng acrylic.)

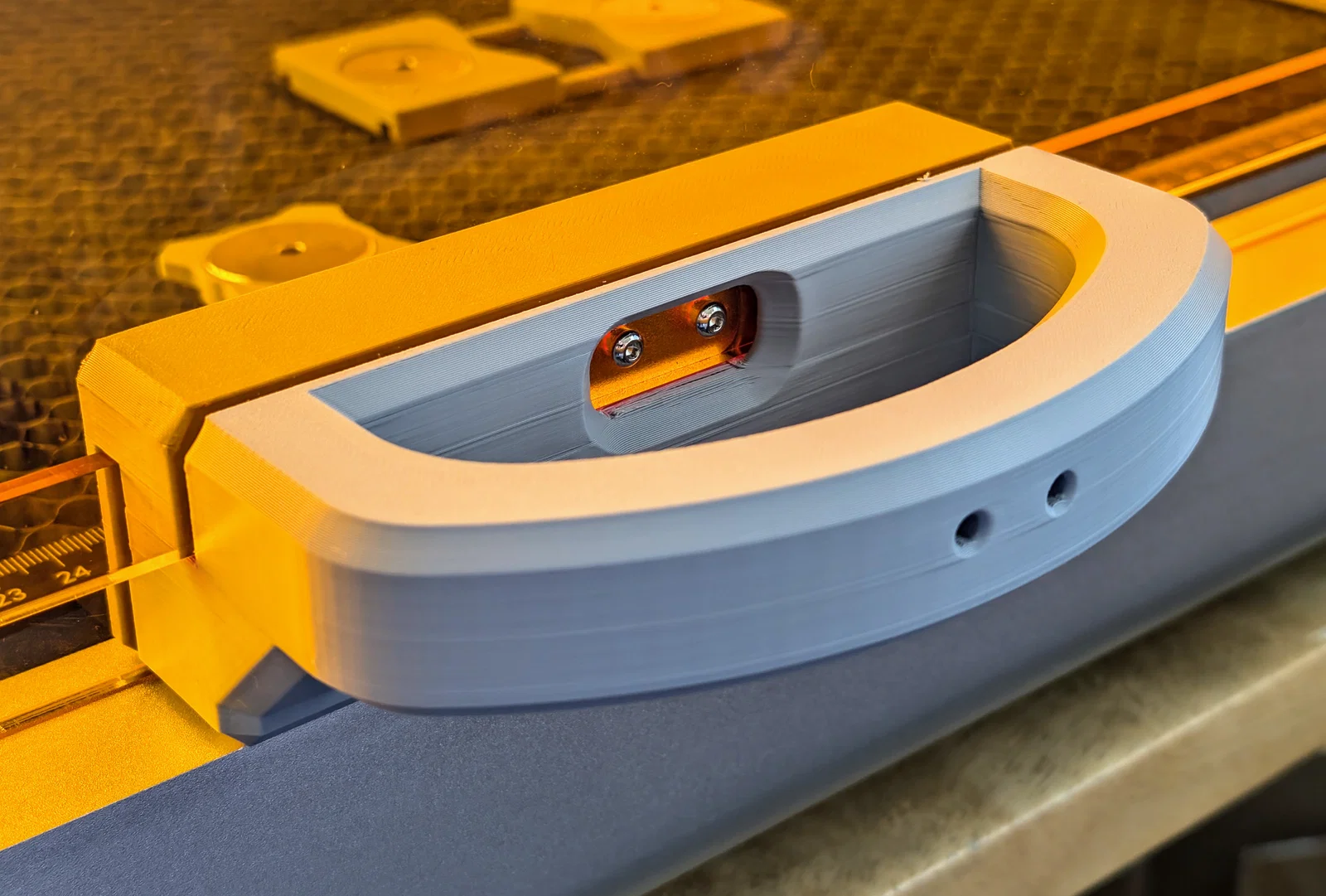

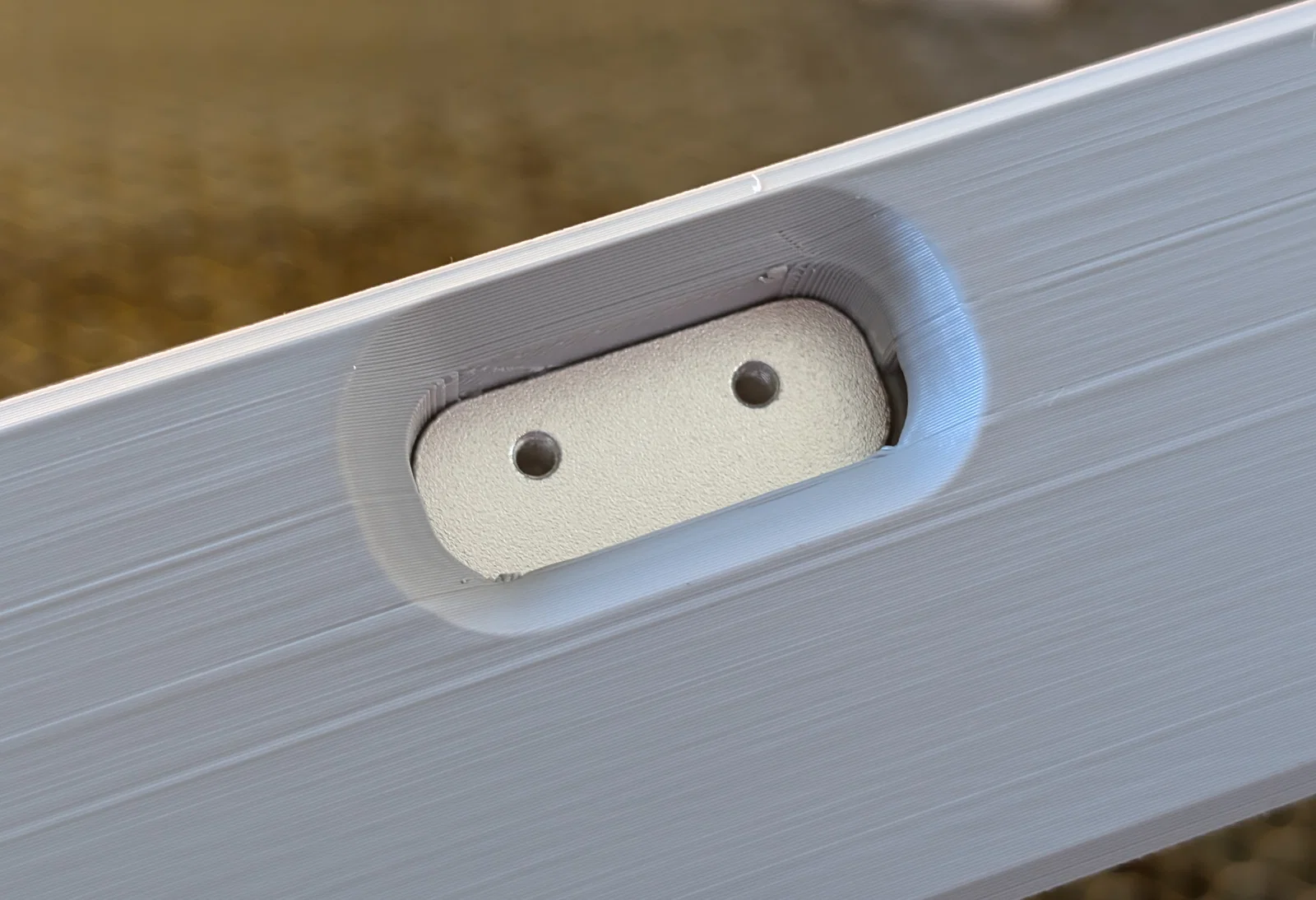

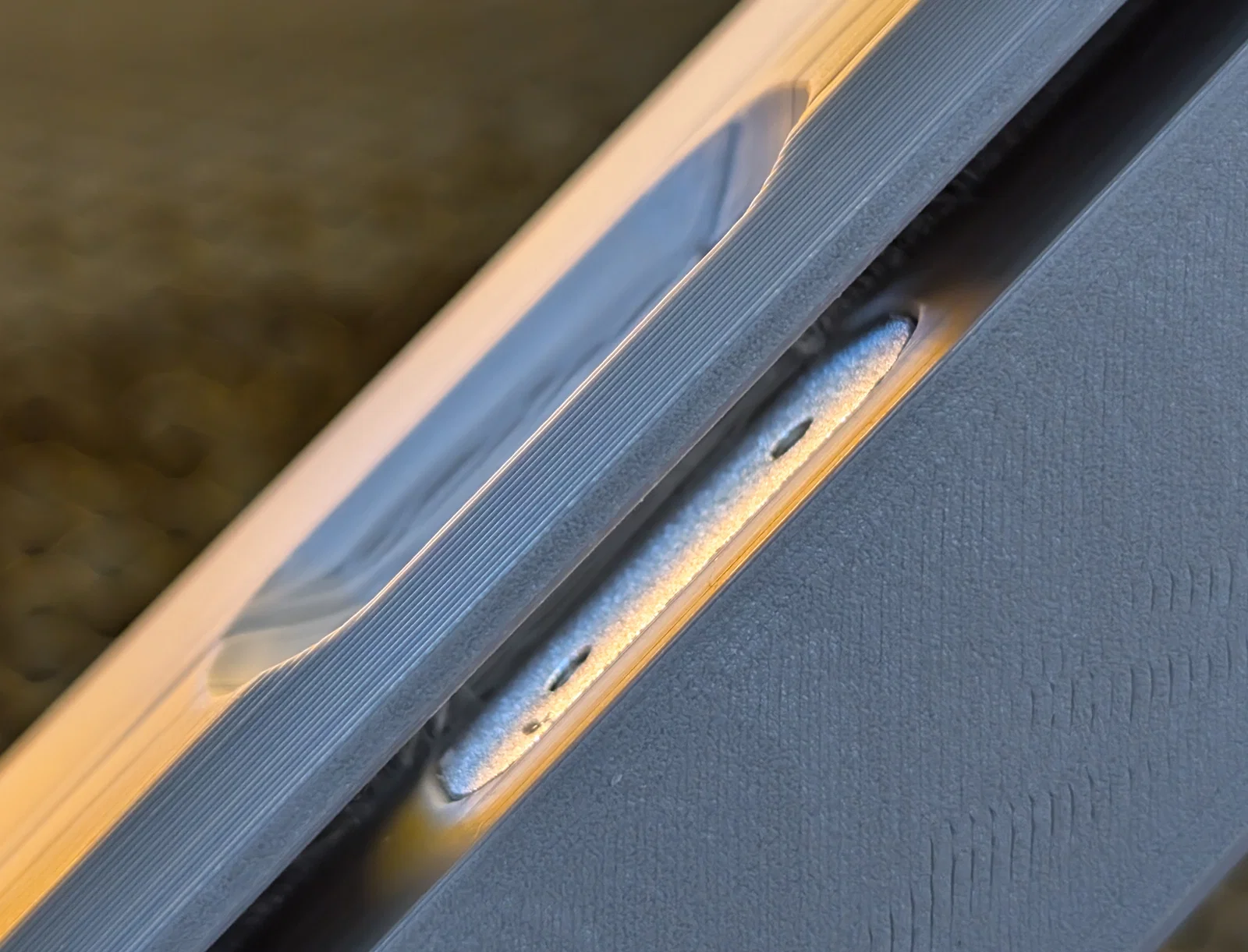

Lắp đặt khá đơn giản. Tháo 4 con ốc và thanh đỡ kim loại ở giữa (metal center support) ở mặt trước của nắp. Tháo thanh đỡ kim loại này ra và lắp nó vào tay nắm mới, nằm giữa 2 rãnh. Nhớ lắp đúng chiều vì các lỗ phải nằm gần phía trên hơn.

Sau đó tháo 2 con ốc ở hai đầu của thanh giằng acrylic (acrylic crossbar). Trong lúc đẩy thanh giằng qua một bên, trượt tay nắm vào vị trí sao cho các lỗ bắt ốc của thanh đỡ kim loại ở giữa thẳng hàng với các lỗ trên acrylic. Đưa thanh giằng acrylic về lại vị trí và bắt lại ốc ở hai đầu.

Mình không tháo hẳn thanh giằng ra. Mình tháo 3 con ốc và nới lỏng con thứ 4, rồi dịch nó vừa đủ để trượt tay nắm vào. Sau đó bắt lại 3 con ốc và siết chặt con thứ 4. Đừng quên bắt lại 4 con ốc vào thanh đỡ kim loại ở giữa.

Vậy thôi. Chúc bạn dùng vui.
