AGM-12B Bullpup - Tên lửa mô hình công suất cao 3 inch - Mk2V1

Cập nhật:

• 01/08/2024: Đăng tải phiên bản Mk2v1
• 13/10/2024: Thêm khớp nối (coupler) mũi tên mở rộng để khớp nối chắc chắn hơn

Giới thiệu:

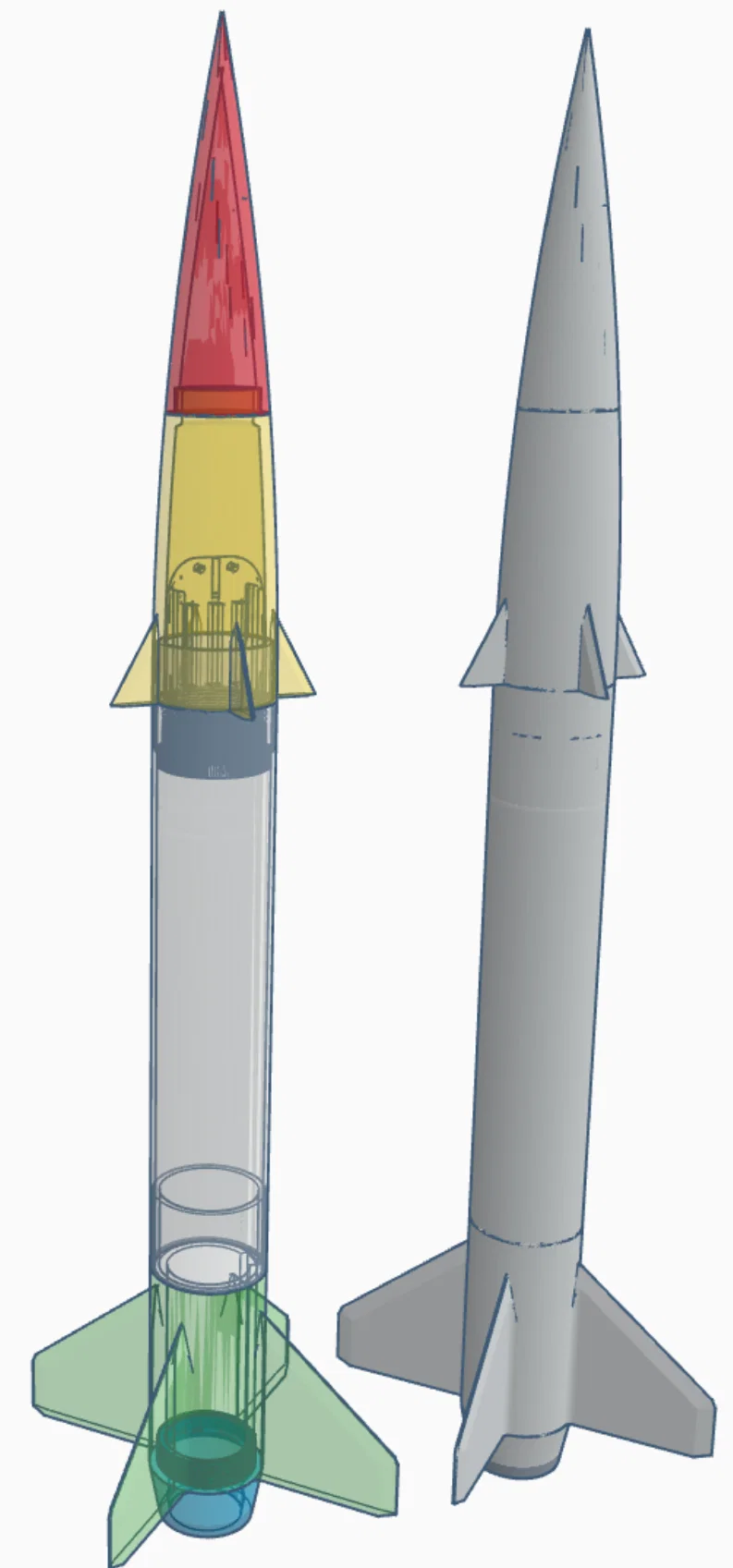

Mẫu tên lửa Bullpup 3 inch này là phiên bản nâng cấp từ dòng Bullpup Extreme của tôi. Nó được tích hợp bộ phận giữ động cơ (motor retainer) ở đuôi và khoang chứa thiết bị (ebay) ở mũi để bạn đặt máy tính bay, thiết bị phát GPS hoặc các thiết bị hàng không khác.

Thiết kế này là sự kết hợp của nhiều năm kinh nghiệm thiết kế, kỹ thuật và thẩm mỹ. Dòng tên lửa Extreme được thiết kế để dễ in, lắp ráp nhanh và bay rất vui. Mẫu tên lửa này chính là sự mở rộng của lý tưởng đó.

Nó có hình dáng rất giống tên lửa AGM-12B Bullpup bắt đầu phục vụ từ năm 1964.

https://en.wikipedia.org/wiki/AGM-12_Bullpup

Lời cảm ơn đặc biệt:

Tôi đã đính kèm một Giá đỡ Camera cho RunCam6 của Project Horizon. Tôi đã sửa đổi một chút để phù hợp với cả camera hành trình Runcam6 và Runcam2. Tôi sẽ có một bản remix riêng cho giá đỡ này trên hồ sơ của mình, nhưng tôi đã đưa vào đây cho tiện.

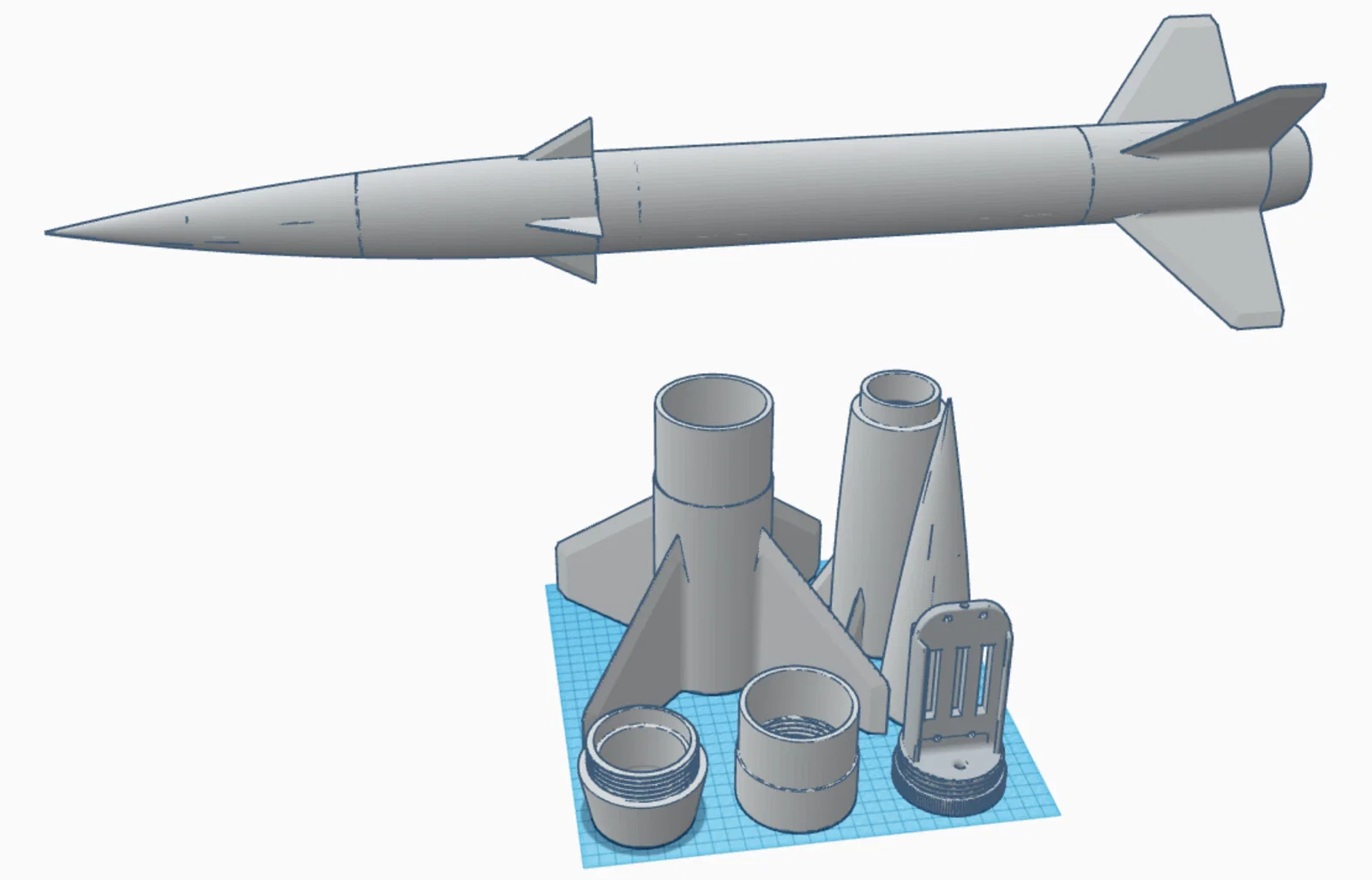

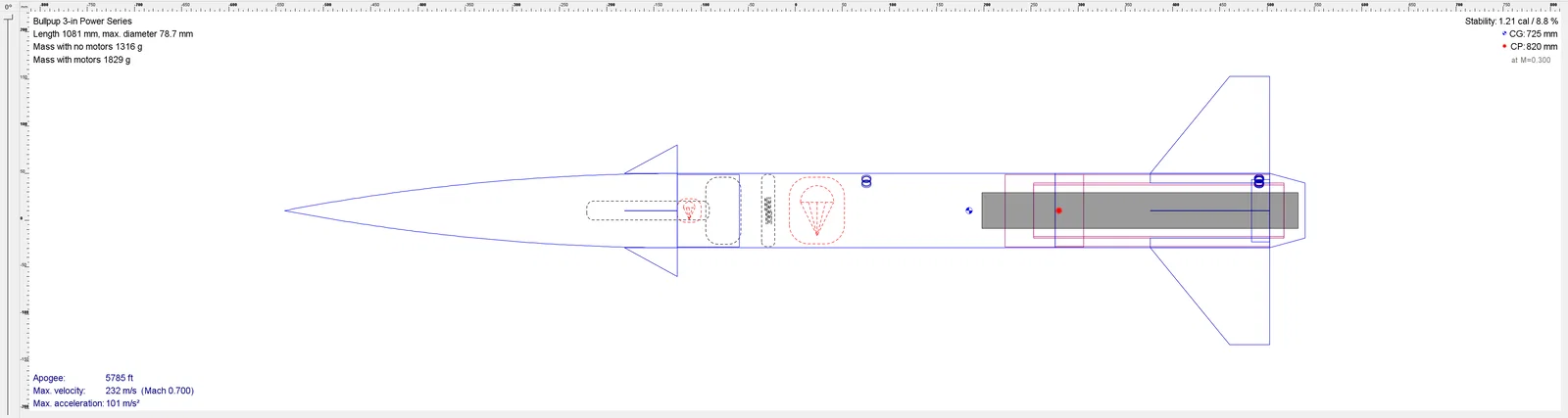

Các tệp mô hình đi kèm:

• Đầu mũi (Nosecone Tip)
• Đế mũi (Nosecone Base)
• Khớp nối mũi (Nosecone Coupler)
• Giá đỡ thiết bị (Ebaysled)
• Nút bịt mũi (Nosecone plug)
• Ống vây (Fincan)
• Bộ giữ động cơ ở đuôi (Tailcone Motor Retainer)
• Giá đỡ Camera - từ giá đỡ của Project Horizon
• Nắp đậy Camera

Vật liệu cần thiết:

• Bu-lông vòng ¼-20 (hoặc hai cái) cho giá sled/nút bịt
• Ống thân LOC/Precision 16 inch trở lên
• Ống gắn động cơ (MMT) 54mm LOC/Precision - 12 inch (dư một chút cũng không sao)
• Keo epoxy 15 phút (hoặc lâu hơn). Tôi dùng QuickCure 15 và PC-7
• 15 feet dây dù chịu lực 13mm
• Dù 36-48 inch - 36 inch cho bãi đáp cỏ; lớn hơn cho bề mặt cứng
• Bông chống cháy phục hồi (tùy chọn)
• Chăn chống cháy
• 2-3 móc khóa nhanh 3/16
• Sơn, băng keo, cọ quét sơn, bia, bánh ngọt ;)
• Vít 8-32 x 1/2-inch (2 cái) cho nút ray (rail button). Tương đương M4 x 13mm.

Tùy chọn:

• Keo epoxy láng cho bề mặt bên trong mũi (và dán sợi thủy tinh nếu muốn). Tôi khuyên dùng TotalBoat
• Thanh ren 1/4-inch x 20 - Tùy chọn để gắn thêm tạ vào trên cùng của khoang thiết bị
• Thiết bị bung dù Jolly Logic
• Máy đo độ cao/Máy tính bay - dùng trục xuất động cơ vẫn hoạt động tốt trên các động cơ nhỏ hơn. Tôi khuyên dùng Eggtimer cho những người có kinh nghiệm hàn và điện tử
• Bộ chuyển đổi động cơ: từ 54mm sang 38mm hoặc 29mm

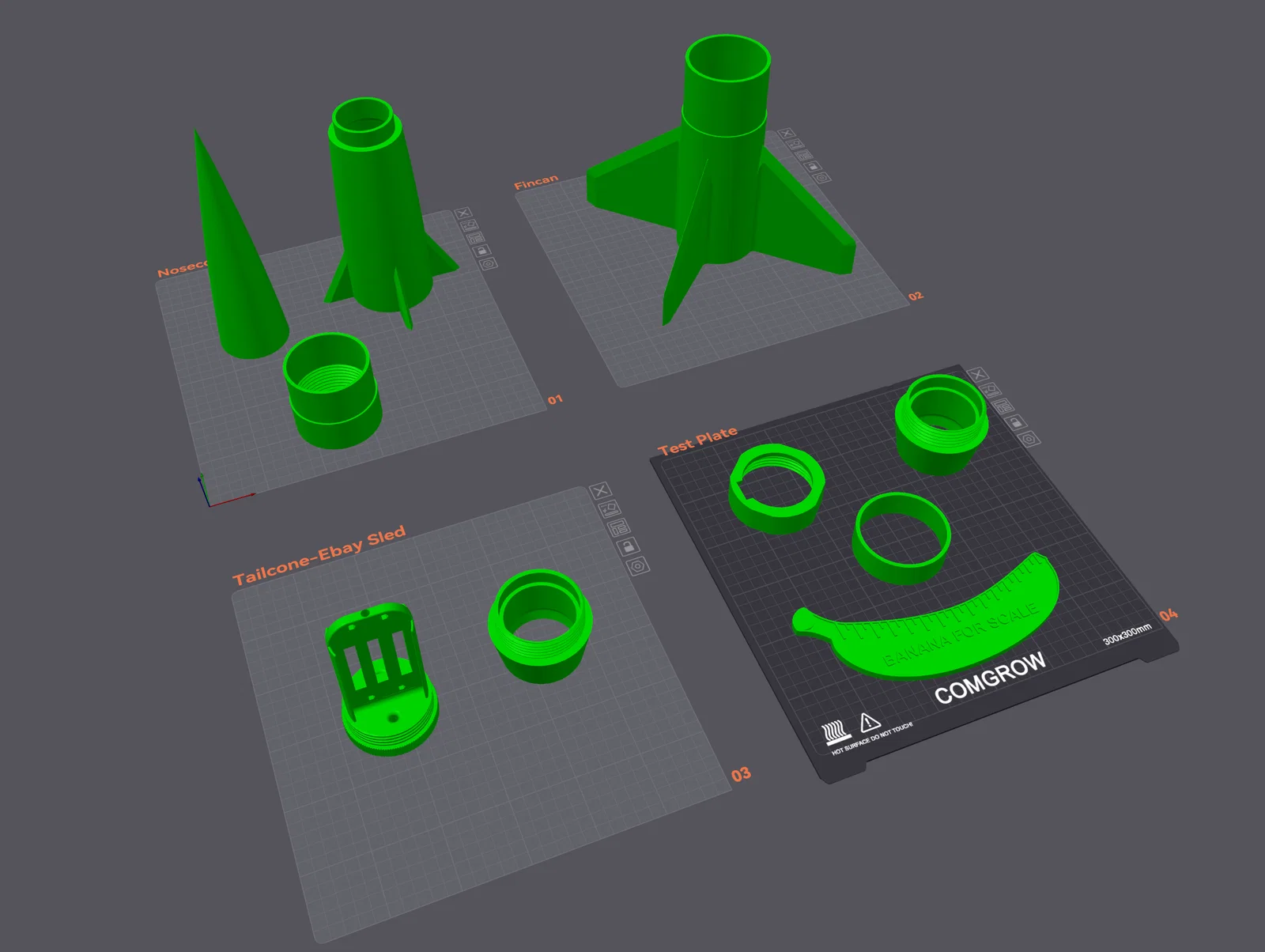

Hướng dẫn in:

Các bộ phận này in tốt với nhựa PETG, mặc dù PLA+ cũng dùng được. Hãy xem cấu hình in bên dưới để biết khuyến nghị cụ thể cho từng bộ phận. Đây chỉ là các gợi ý, tùy vào trường hợp mà bạn cần điều chỉnh.

Nếu bạn in tất cả các bộ phận với nút bịt hoặc khoang thiết bị, bạn có thể in xong toàn bộ với một cuộn nhựa 1kg, nên hãy chuẩn bị sẵn 2-3 cuộn phòng khi có sự cố. Máy cắt lớp của tôi mất khoảng 175% thời gian để in nên tôi chưa có thời gian in chính xác. Tôi sẽ cập nhật khi hoàn thành và cho bay thử.

Cài đặt chung:

• Đường nối (Seam): Căn chỉnh
• Chiều cao lớp: 0.2mm
• Đầu phun: 0.4mm
• Mẫu lấp đầy: Adaptive Cubic
• Hỗ trợ (Supports): Bình thường
  • Top Z: 0.28mm
  • Bottom Z: 0.25mm
  • Base Pattern Spacing: 2mm

Hướng dẫn lắp ráp:

Thử khớp và chuẩn bị bề mặt:

Sau khi đã in xong và chuẩn bị vật liệu, hãy thử lắp ráp khô. Mọi thứ nên vừa khít mà không cần quá sức. Nếu quá chặt, đừng cố ấn mạnh. Hãy chà nhám nhẹ bằng giấy nhám 120-400.

Chất kết dính:

Có rất nhiều loại keo phù hợp. Tôi ưu tiên các loại epoxy đơn giản như System3 và PC-7 (liên kết ở trên). Để đảm bảo độ bền, PC-7 rất kinh tế nhưng cần thời gian để đông cứng hoàn toàn. System3 đông trong 15 phút và có thể thao tác trong vòng một giờ.

Đừng dùng keo CA hoặc keo 502 vì keo này có độ bền kéo cực tốt nhưng lại rất tệ khi chịu lực cắt. Keo gỗ cũng không phù hợp vì nhựa không có khả năng thấm hút.

Cảnh báo an toàn:

Chơi tên lửa mô hình là một sở thích an toàn và bổ ích nếu bạn có kiến thức và kinh nghiệm. Bạn hoàn toàn chịu trách nhiệm về các tên lửa mình phóng. Hãy tìm hiểu Bộ quy tắc an toàn NAR và các rủi ro đi kèm. Tên lửa này không phải là đồ chơi; chúng có khả năng bay rất cao và mang năng lượng lớn. Hãy tham gia NAR hoặc Tripoli, gia nhập một câu lạc bộ để học hỏi thêm.
