Voron Trident: Bracket gắn quạt bed 120mm (không mất hành trình)

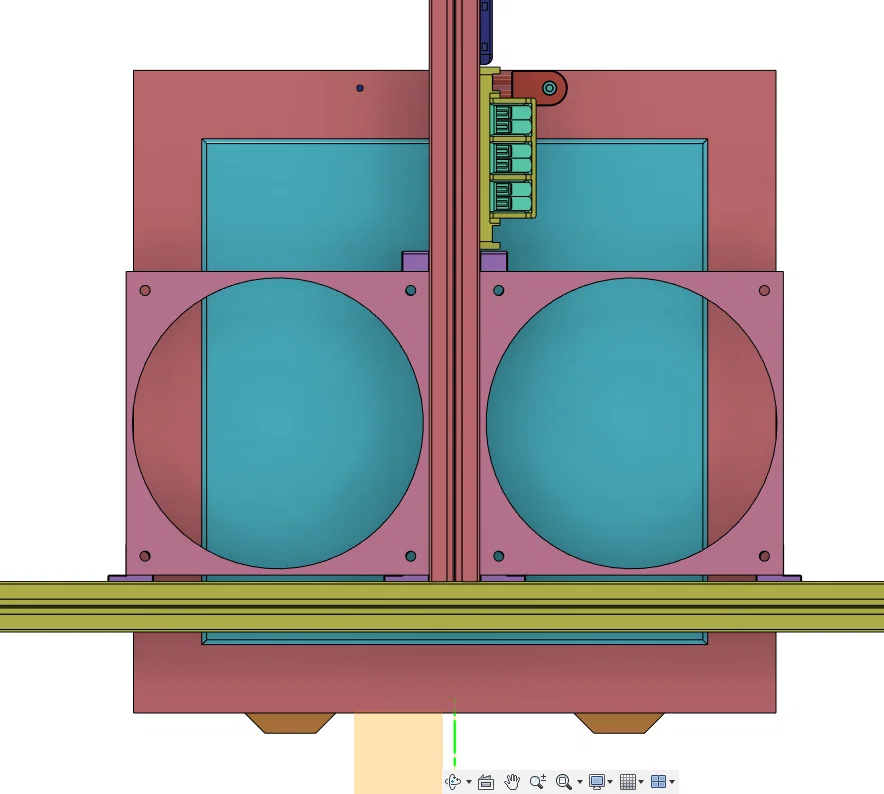

Bộ bracket để gắn 2 quạt 120x120x15mm dưới bed của Voron Trident mà không làm mất hành trình/chiều cao Z.

Thiết kế để vừa quạt “Arctic P12 Slim”. Các loại quạt khác có thể dùng được nhưng cần có rãnh 9mm trên quạt để lắp vừa.

BOM:

• 2x quạt Arctic P12 Slim 120x15mm
• 6x M3 Heat set inserts
• 6x M3x16 SHCS
• 6x M3x8 SHCS
• 6x M3 T-nuts

Assembly Instructions:

1. Đặt thử vị trí 2 quạt theo đúng hướng sẽ lắp lên máy. Quạt nên thổi gió hướng lên phía bed, nên mặt “rear” (mặt sau) của quạt sẽ hướng lên trên.

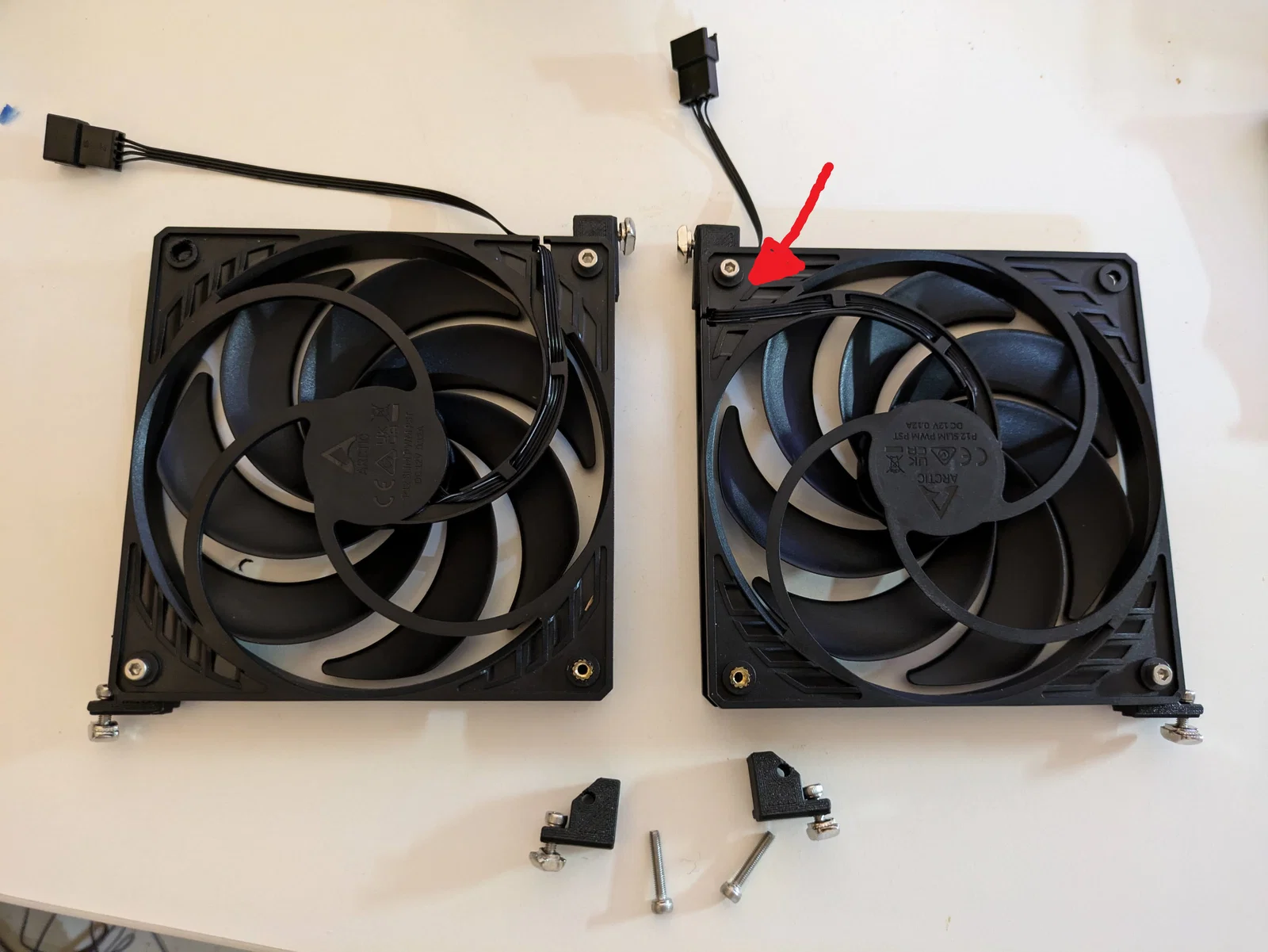

2. Tại vị trí mũi tên đỏ: cắt bớt một phần vật liệu ở gân (rib) trên quạt. Việc này giúp đi dây gọn hơn phía sau bracket, để dây có thể thoát ra khỏi quạt về phía sau máy.
3. Ép nhiệt (heat press) M3 inserts vào quạt. Với góc trong cùng, inserts phải nằm ở mặt trên. Còn hai góc bracket còn lại thì không quan trọng vì bạn sẽ lắp sẵn chúng trước khi gắn quạt. Đừng ép inserts vào hết cỡ vì inserts dài hơn độ dày của quạt.
4. Lắp bracket vào quạt theo hình, dùng vít M3x16 SHCS
   Trident_120mm_Front_Bracket_Outer_LH
   Trident_120mm_Front_Bracket_Outer_RH
   Trident_120mm_Rear_Bracket_LH
   Trident_120mm_Rear_Bracket_RH
5. Lắp T-nut và vít M3x8 vào các bracket trên quạt.
6. Gắn 2 miếng góc trong vào frame bằng vít M3x8 SHCS và T-nuts
   Trident_120mm_Front_Bracket_Inner_LH
   Trident_120mm_Front_Bracket_Inner_RH

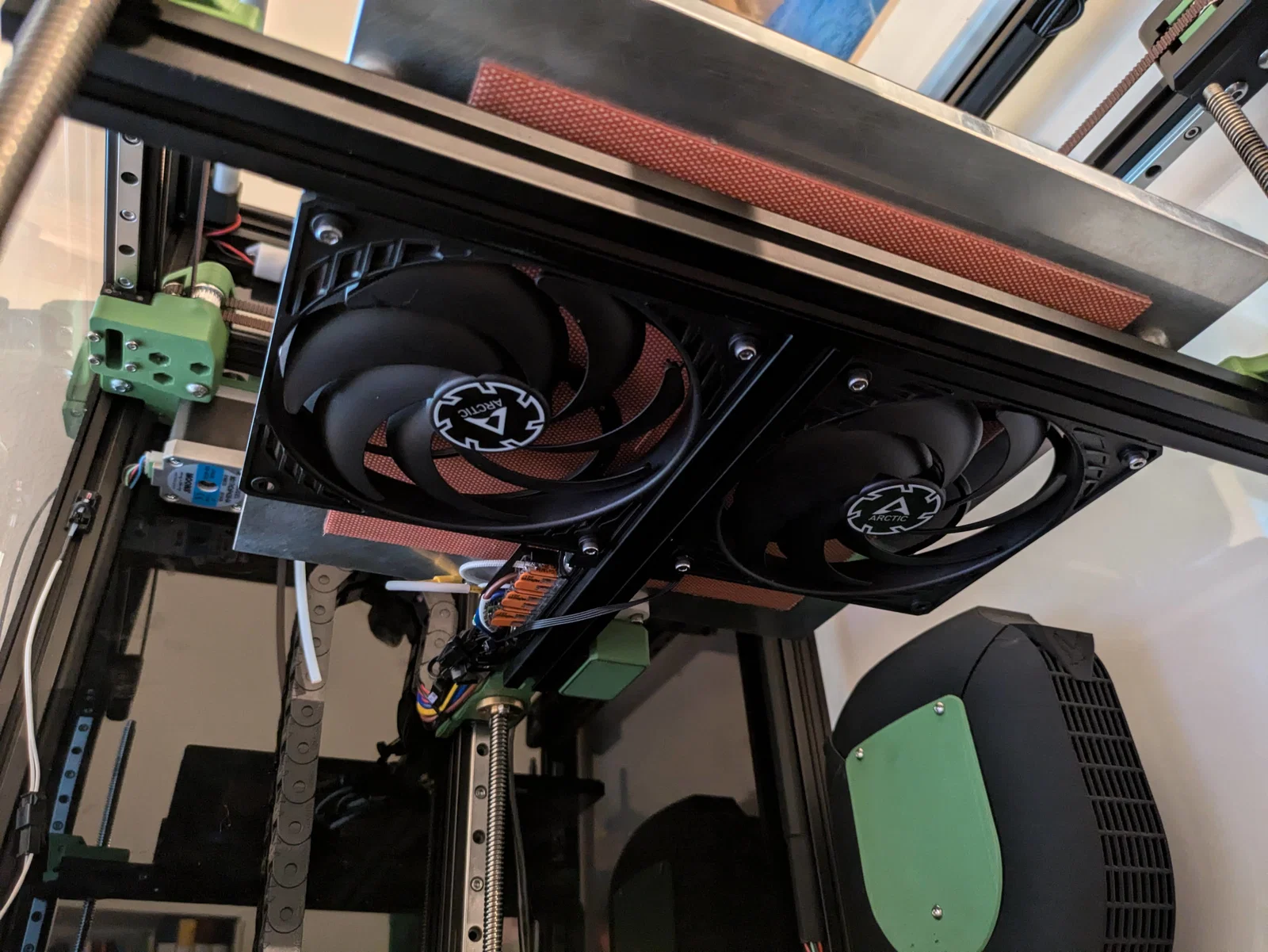

7. Lắp cụm quạt vào mặt dưới bed của máy. Trước tiên siết nốt các vít M3x16 SHCS còn lại, rồi gắn các bracket với T-nuts còn lại.
8. Xong!

Bạn cũng cần tự xử lý phần đi dây và macro để điều khiển quạt. Mình bấm 2 đầu quick connect cho quạt, sau đó dùng một mối nối chữ Y (Y-splice) để kéo dây về MCU.

Để điều khiển quạt, mình dùng Ellis bedfan macro. Mình phải chỉnh lại tốc độ để tránh bị Klipper báo lỗi. Lúc heatup mình dùng 20%. Khi bed đạt nhiệt độ mục tiêu thì tăng lên 30%. Trên Trident 250mm của mình (không có insulation), mình đạt 62°C (thermistor buồng đặt ở độ cao toolhead, trên thanh extrusion phía sau).

Ellis bedfan macro.

 https://github.com/VoronDesign/VoronUsers/tree/main/printer\_mods/Ellis/Bed\_Fans
