Tắc Kê Drywall Siêu Chịu Lực (Heavy Duty Drywall Anchor)

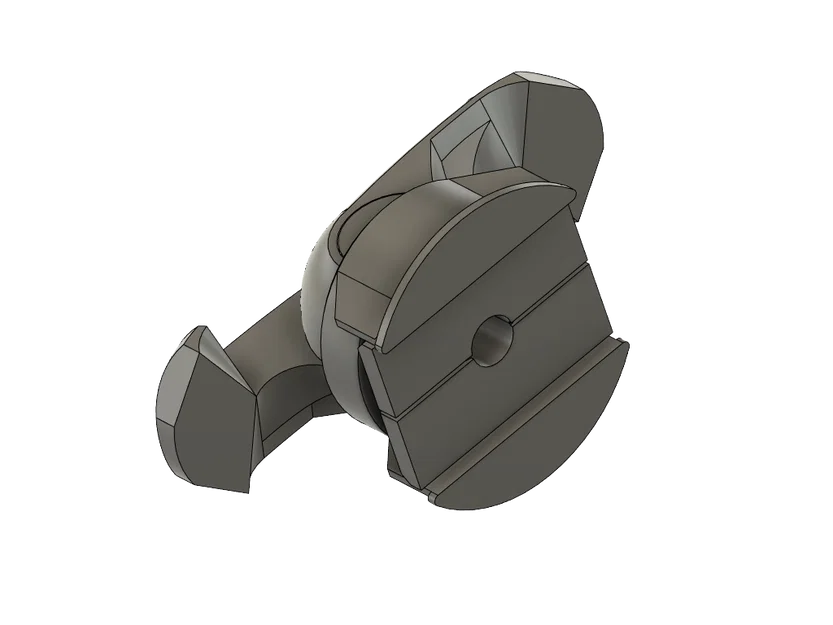

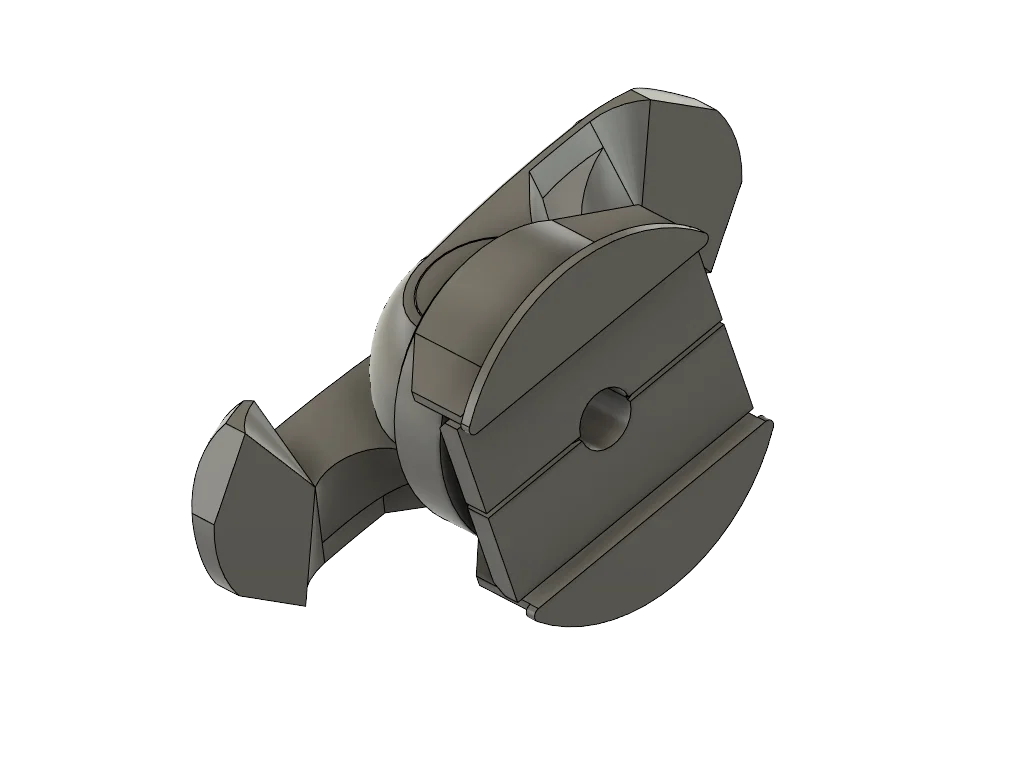

Ban đầu nhìn thì chỉ là một dự án đơn giản, nhưng mình phải làm qua vài bản nháp mới ra được phiên bản vừa chắc chắn vừa dễ in trong Fusion 360. Mình muốn làm một món nhỏ nhỏ, hữu ích mà chịu lực tốt, dựa trên các nguyên lý của 3D printing.

Trước hết, mình khó đưa ra giới hạn tải trọng cụ thể bạn có thể treo được, vì còn tùy vật liệu bạn dùng để 3D print. Mình chỉ có thể nói là kết quả thực tế làm mình khá ấn tượng.

Những anchor này được thiết kế để dùng với drywall tiêu chuẩn dày (1/2” - 5/8”) gắn lên tường có stud.

For installation, you will need:

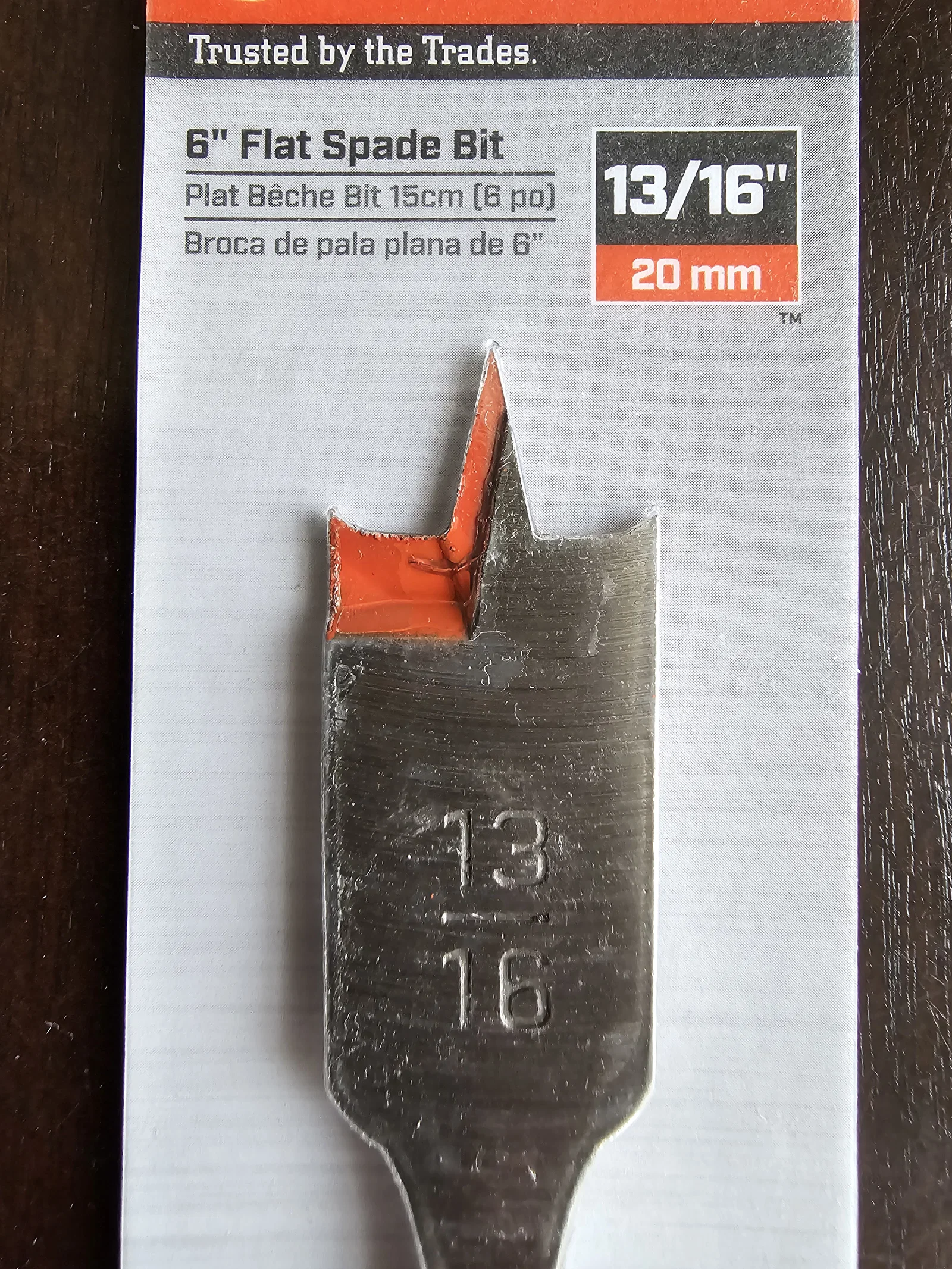

• Mũi khoan Flat Spade Bit 13/16" (20 mm)
• Vít #10 (5 mm) x 1" ¼ (30 mm)
• Búa nhỏ (mallet)

Instructions (pictures can help you visualize the instructions)

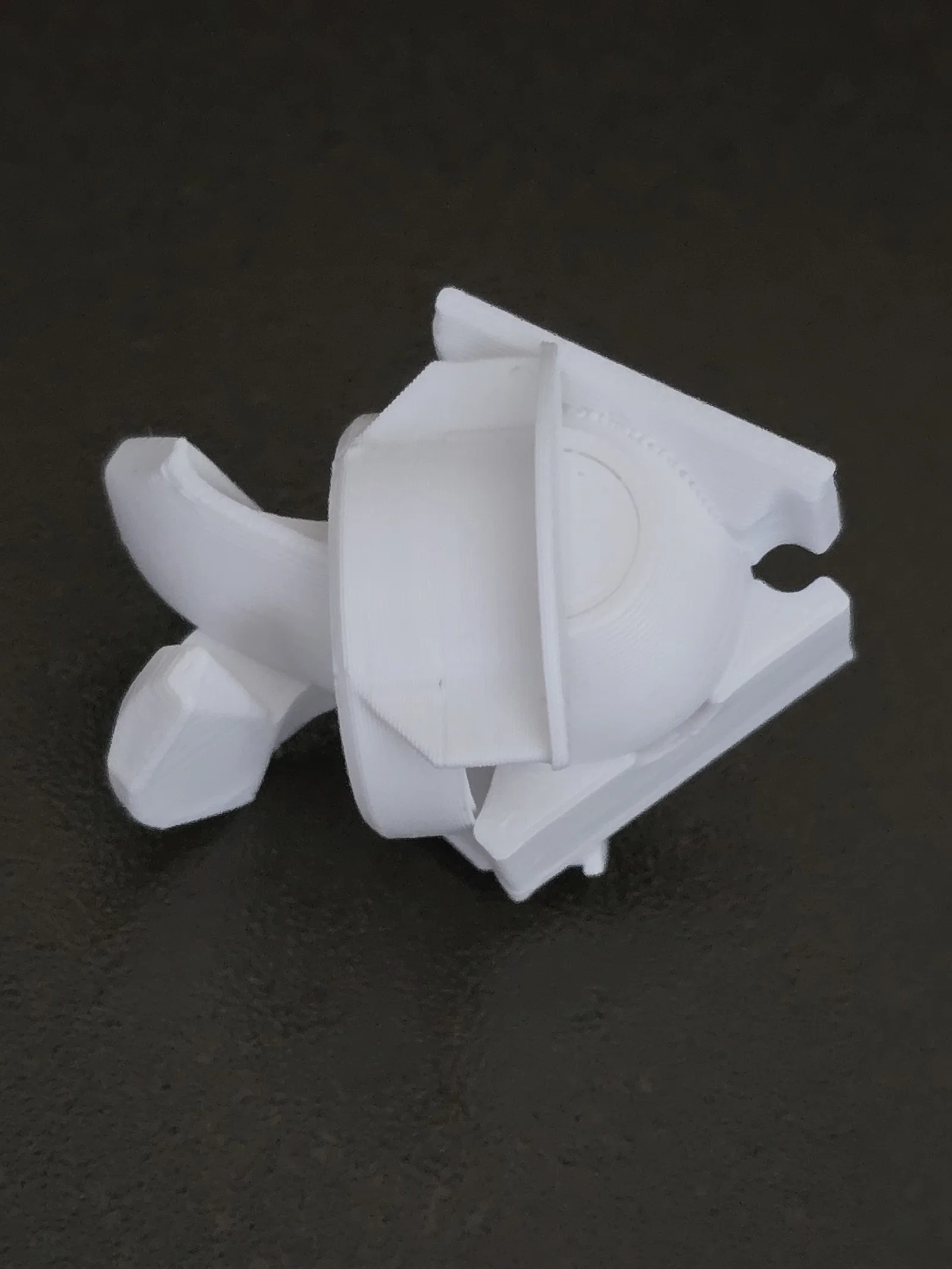

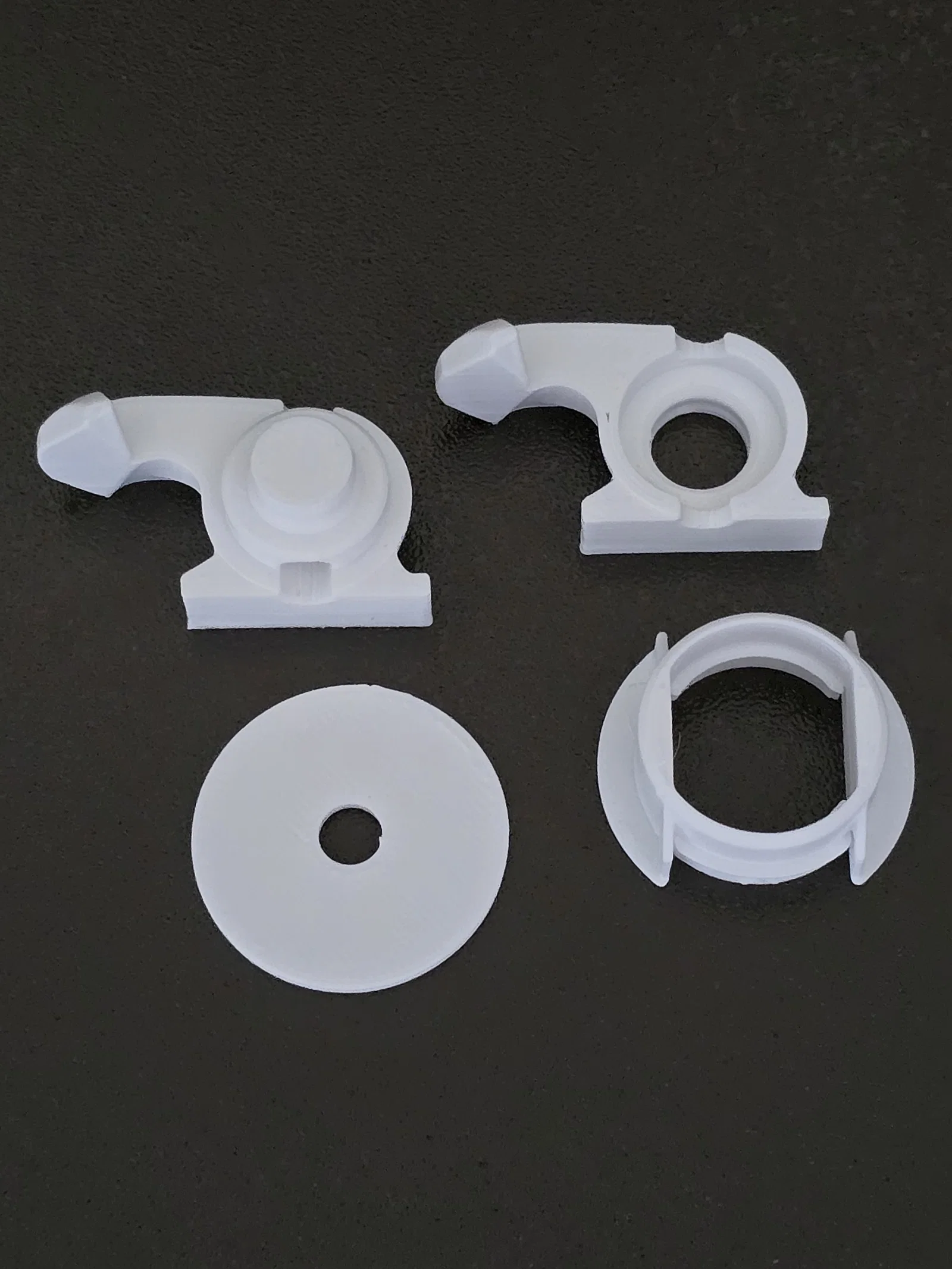

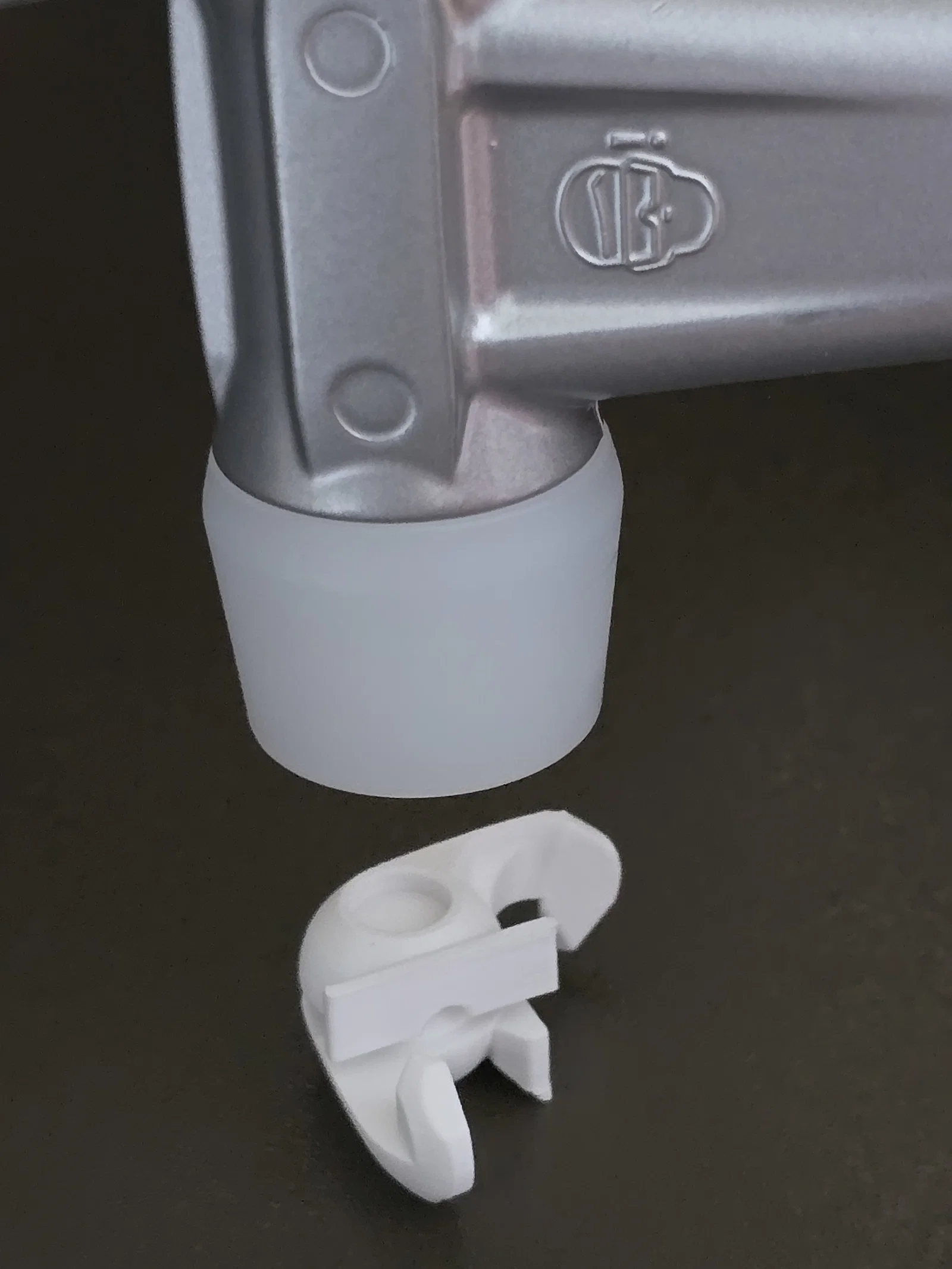

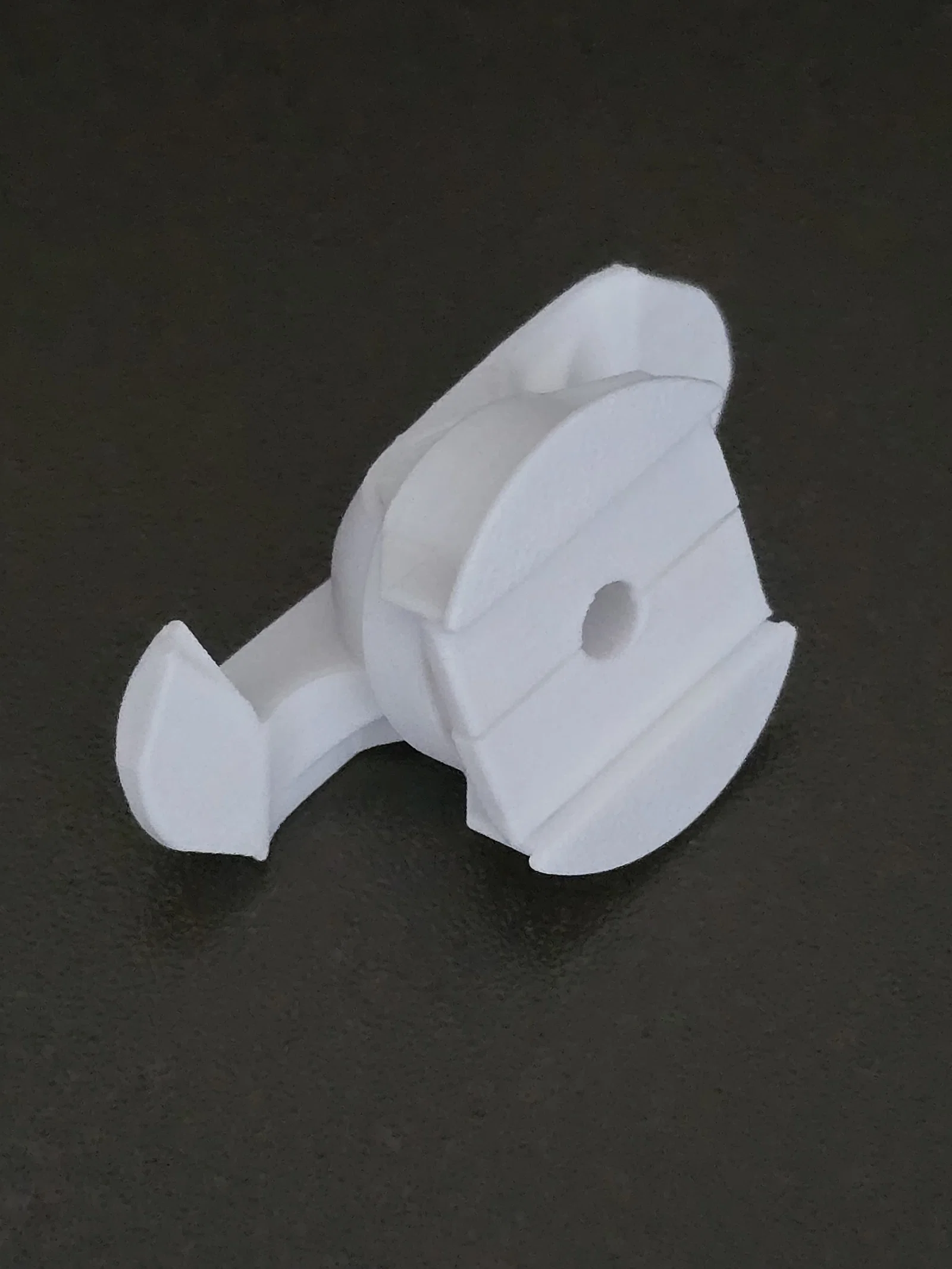

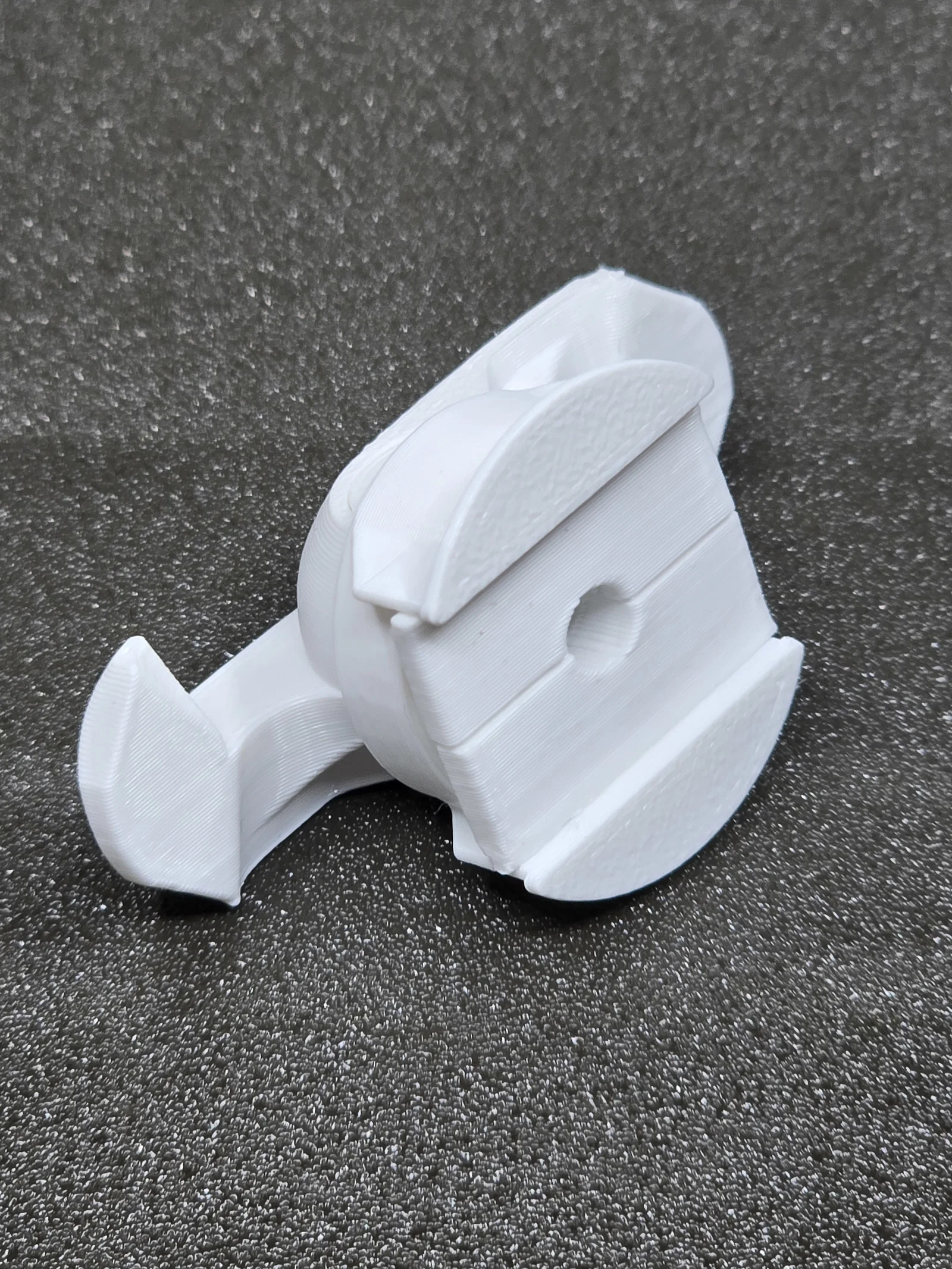

1. Lắp phần Top và Base bằng búa nhỏ.

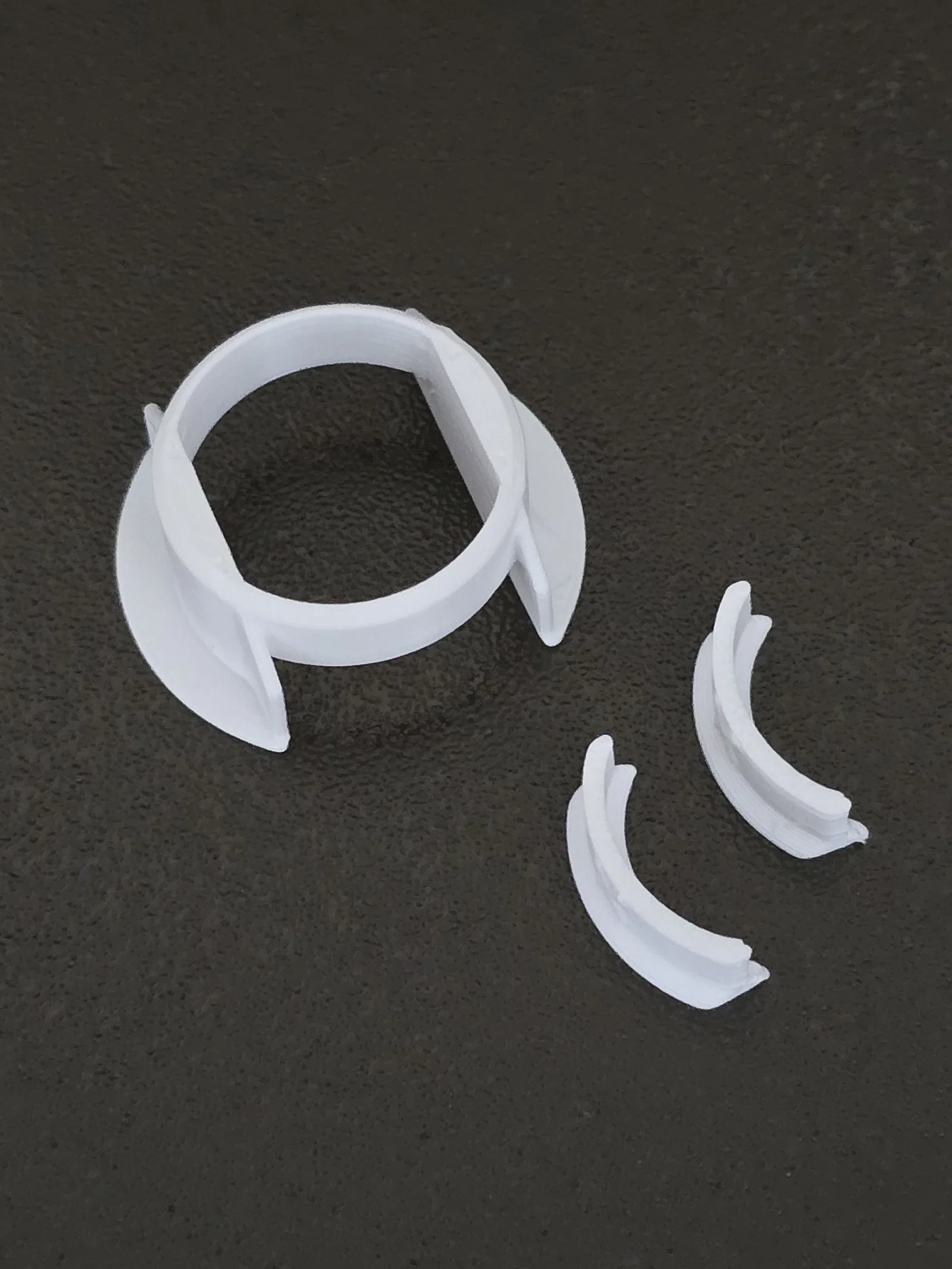

2. Tháo 2 phần support được đánh dấu X bằng tay ở phần collet.
3. Dùng mũi 13/16" Flat Spade Bit khoan lỗ, nhớ kiểm tra trước xem phía sau drywall có dây điện/cáp không. Phòng còn hơn chữa.

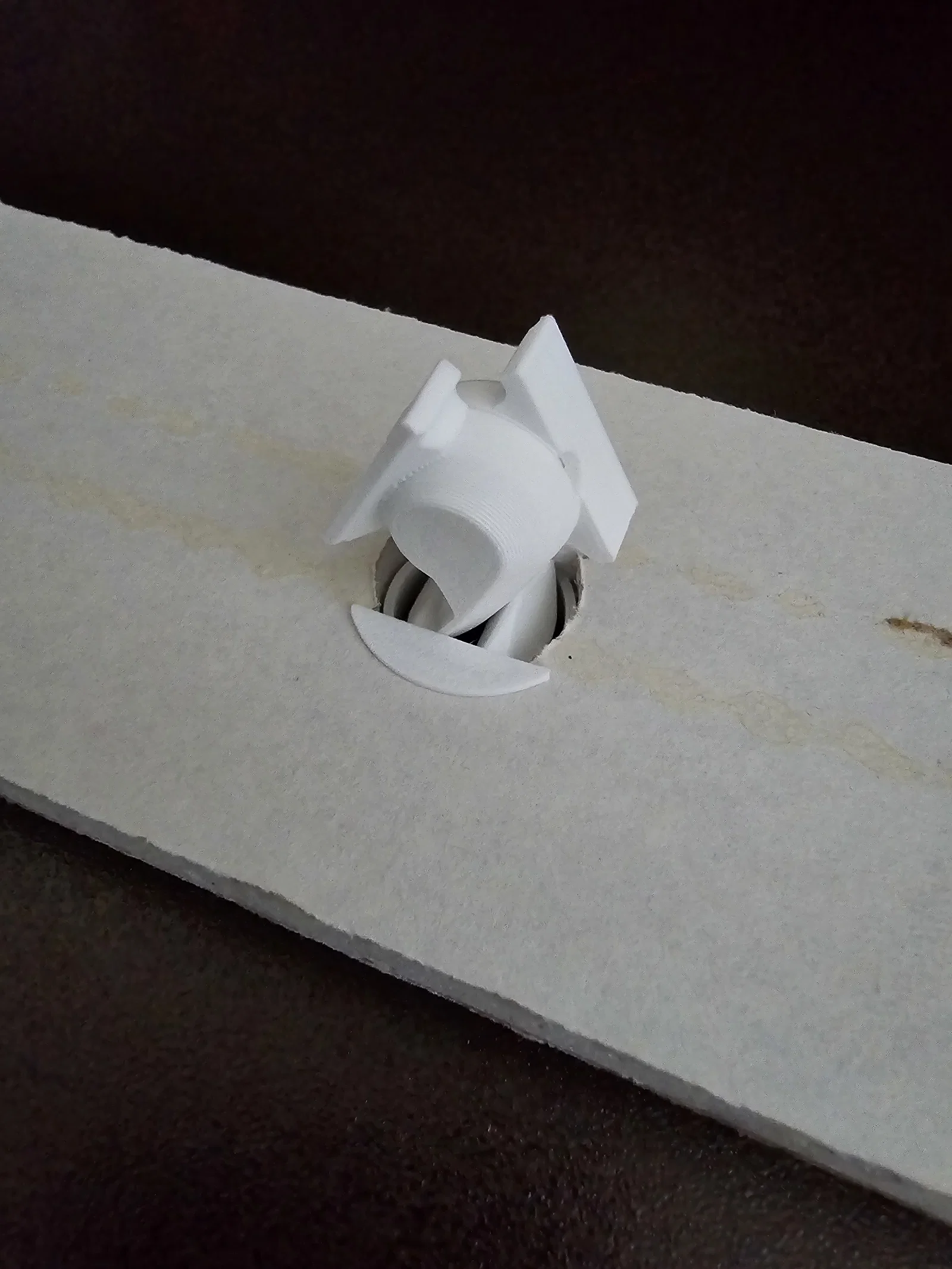

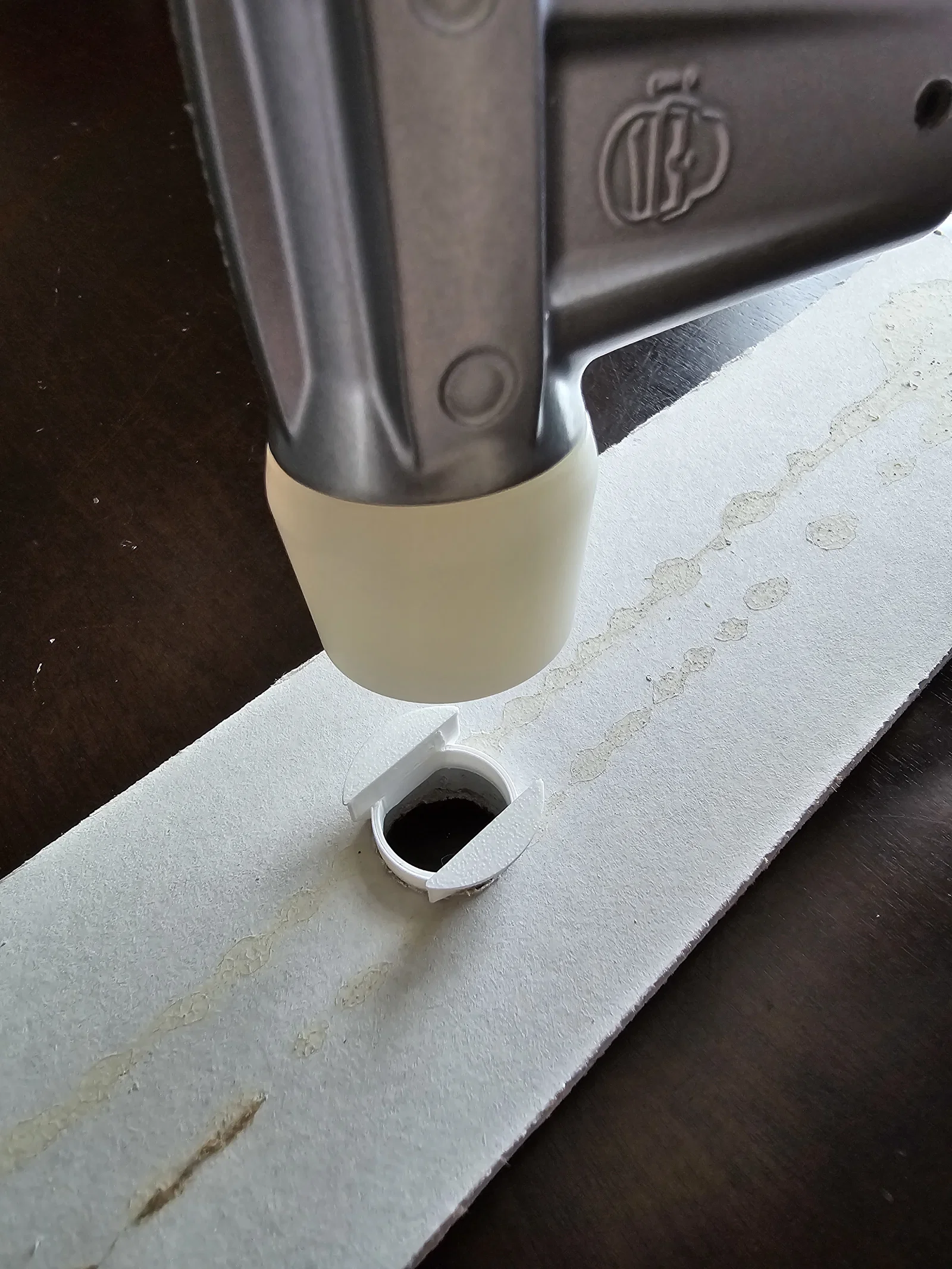

4. Đưa collar vào lỗ và gõ nhẹ bằng búa đến khi nó ngang mặt (flush) với drywall.

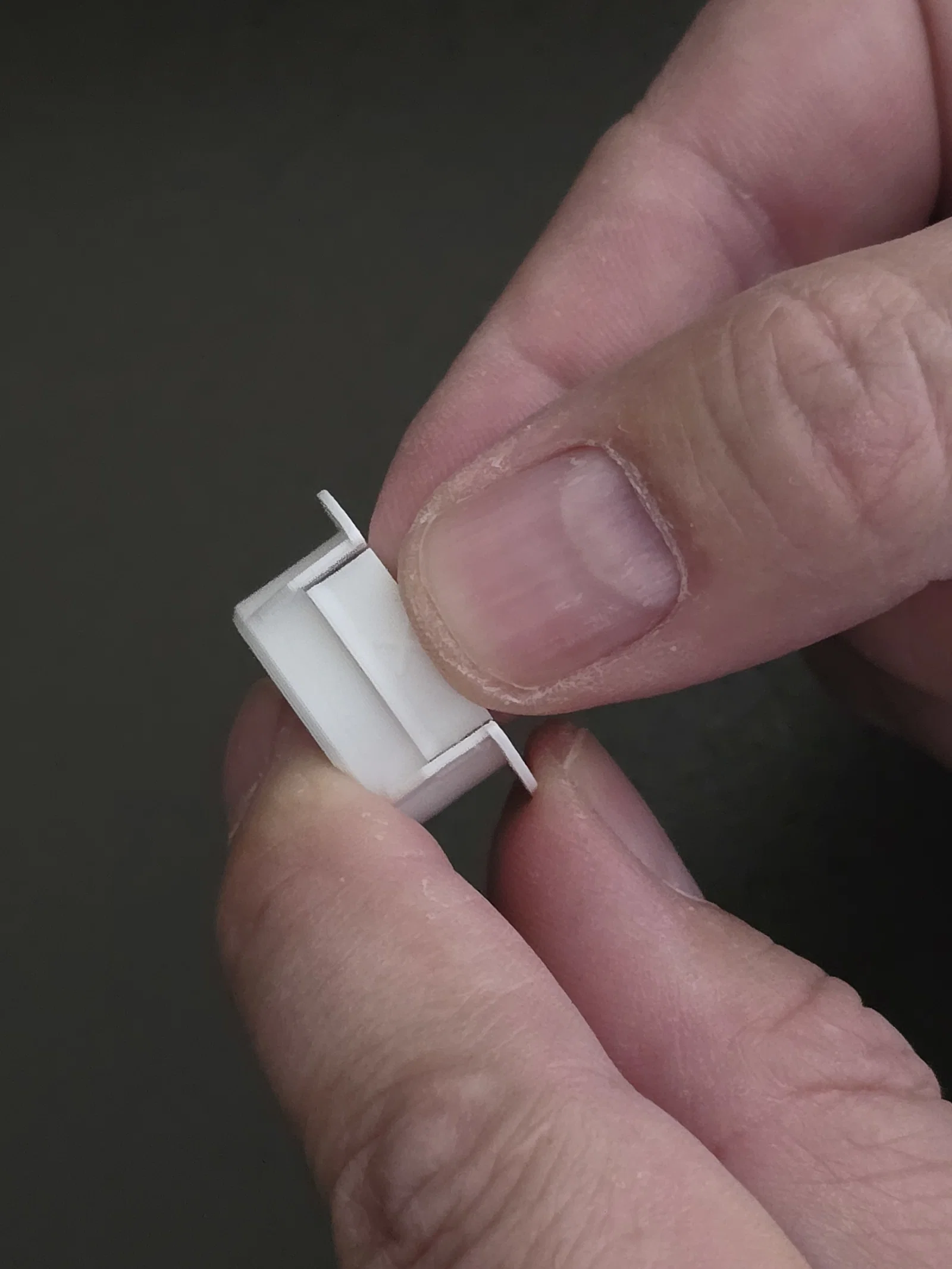

5. Nhẹ nhàng đẩy anchor khép lại và đi xuyên qua collar.

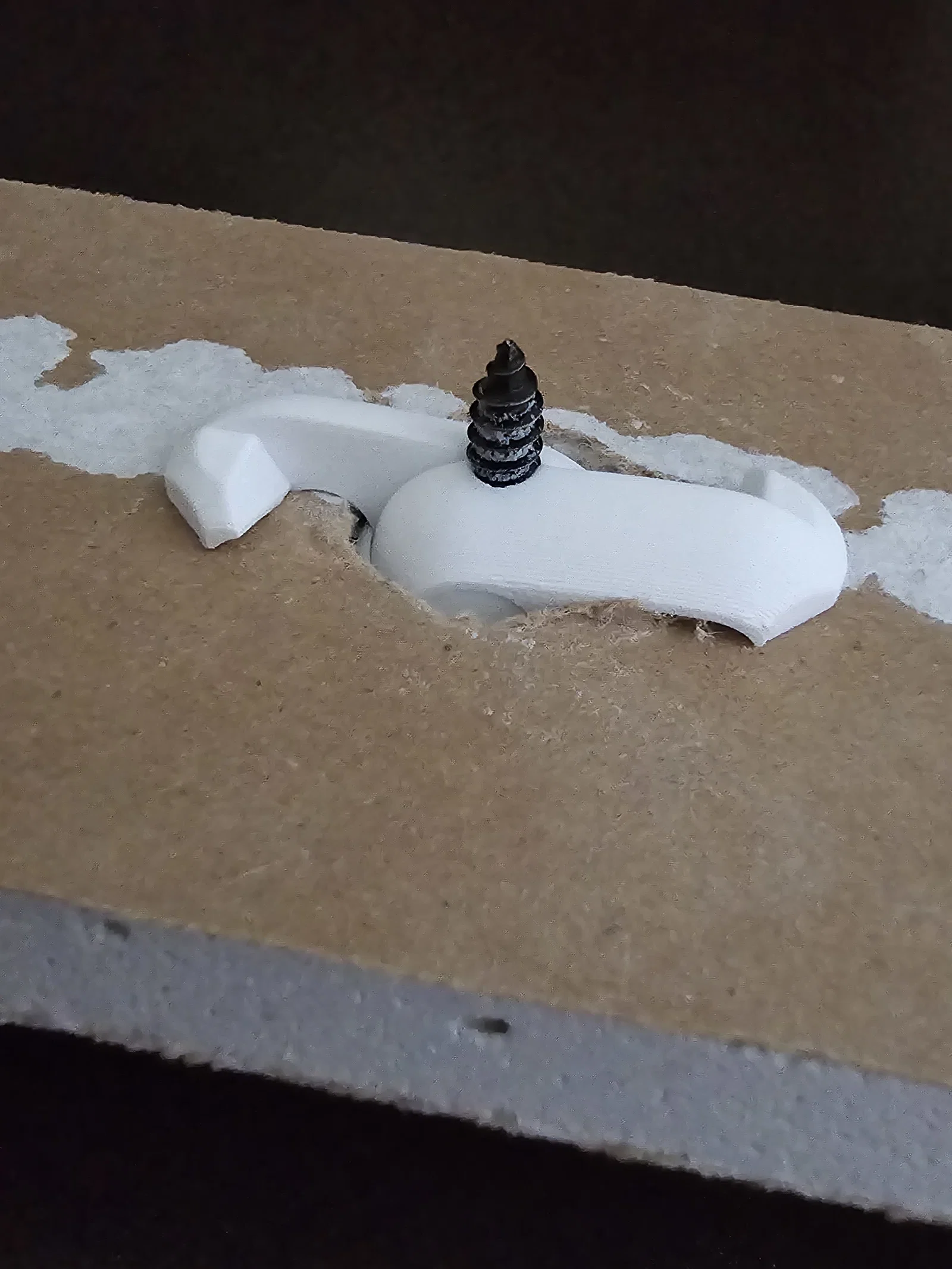

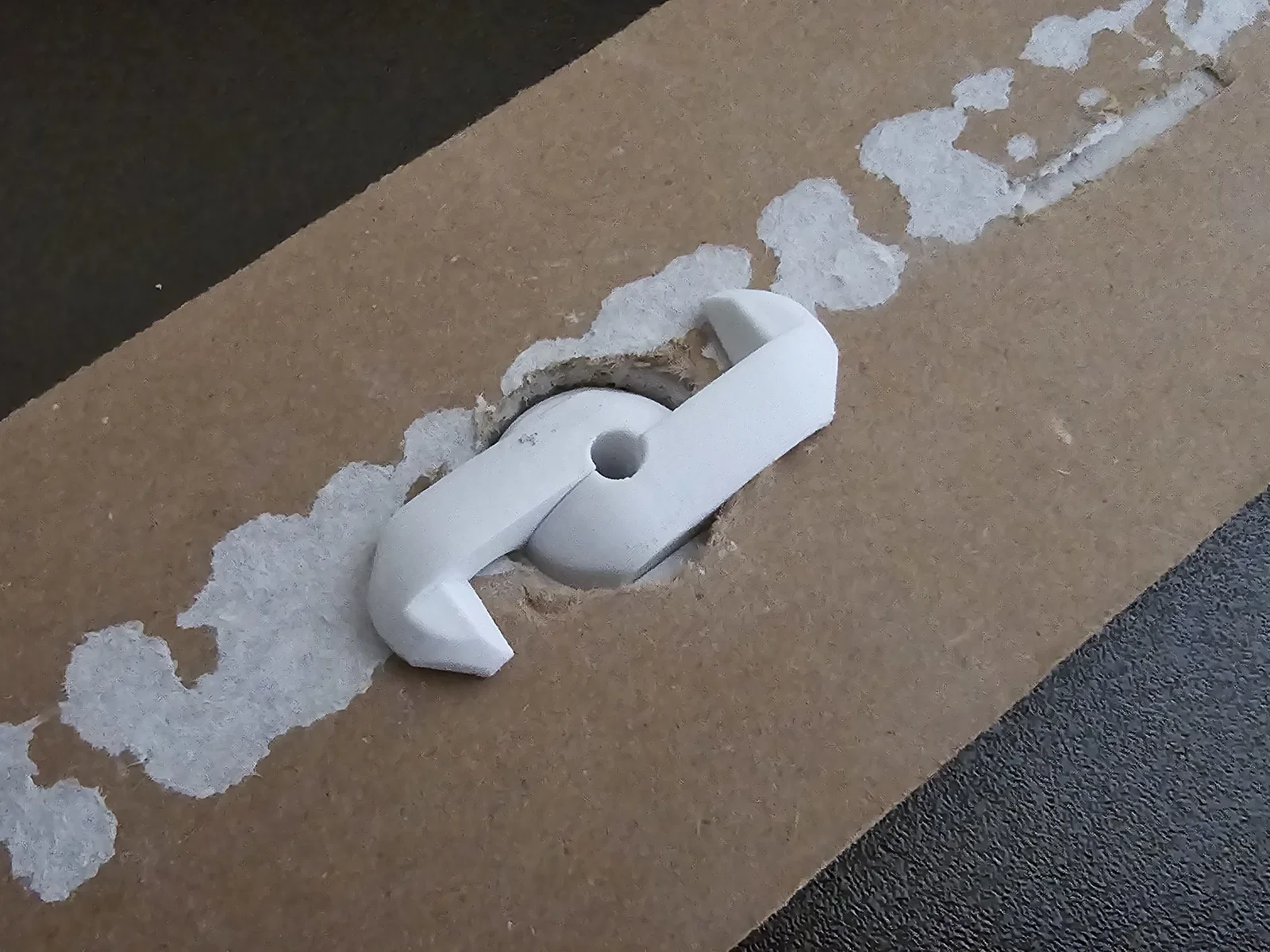

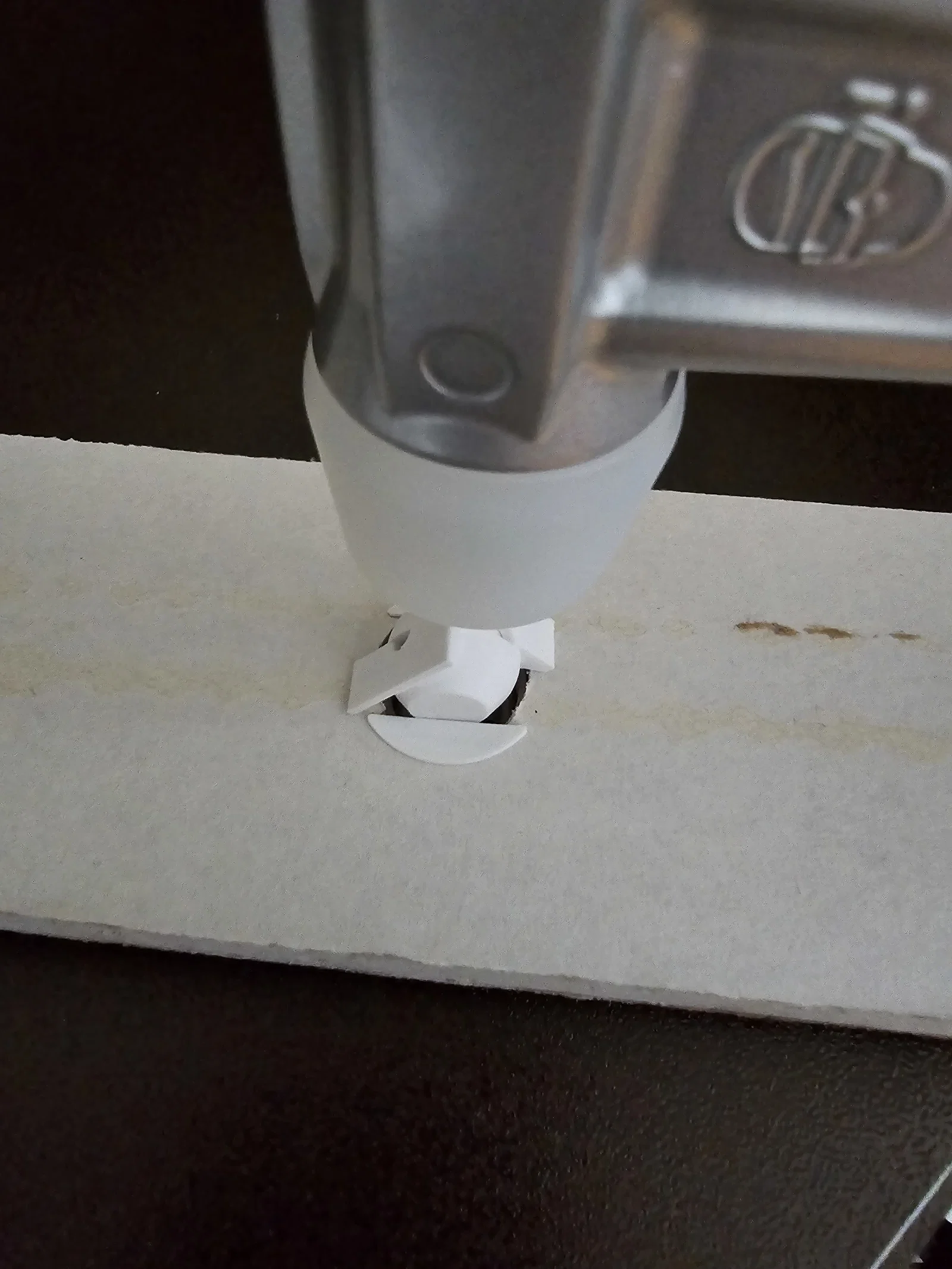

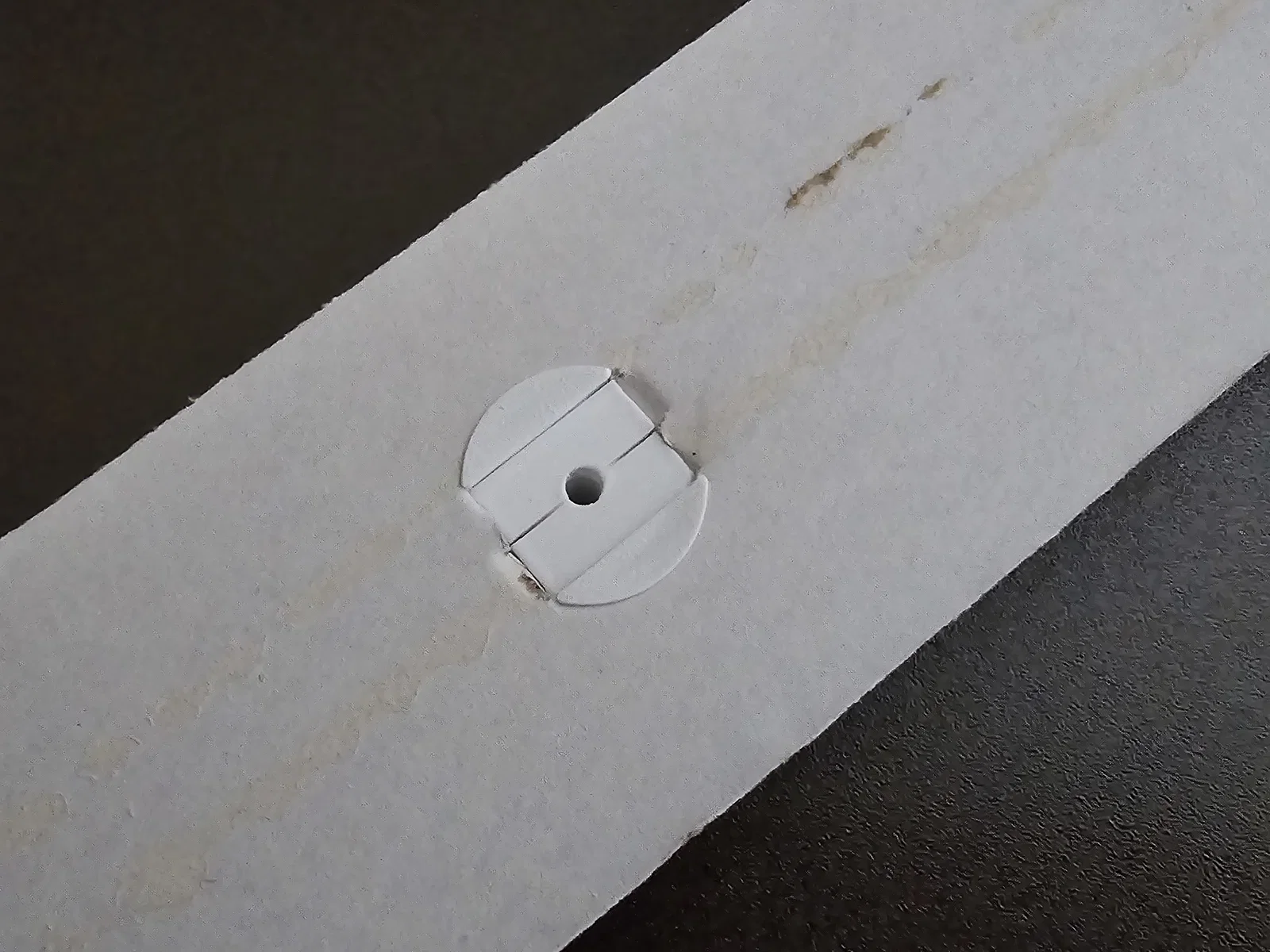

6. Gõ vào mặt sau của anchor đến khi hai phần canh thẳng hàng để bắt vít. Bạn có thể bắt đầu bằng ngón cái. Nếu drywall dày hơn ½", anchor có thể trượt trong collar—điều này là bình thường. Bạn cũng có thể cần gõ mạnh hơn một chút.

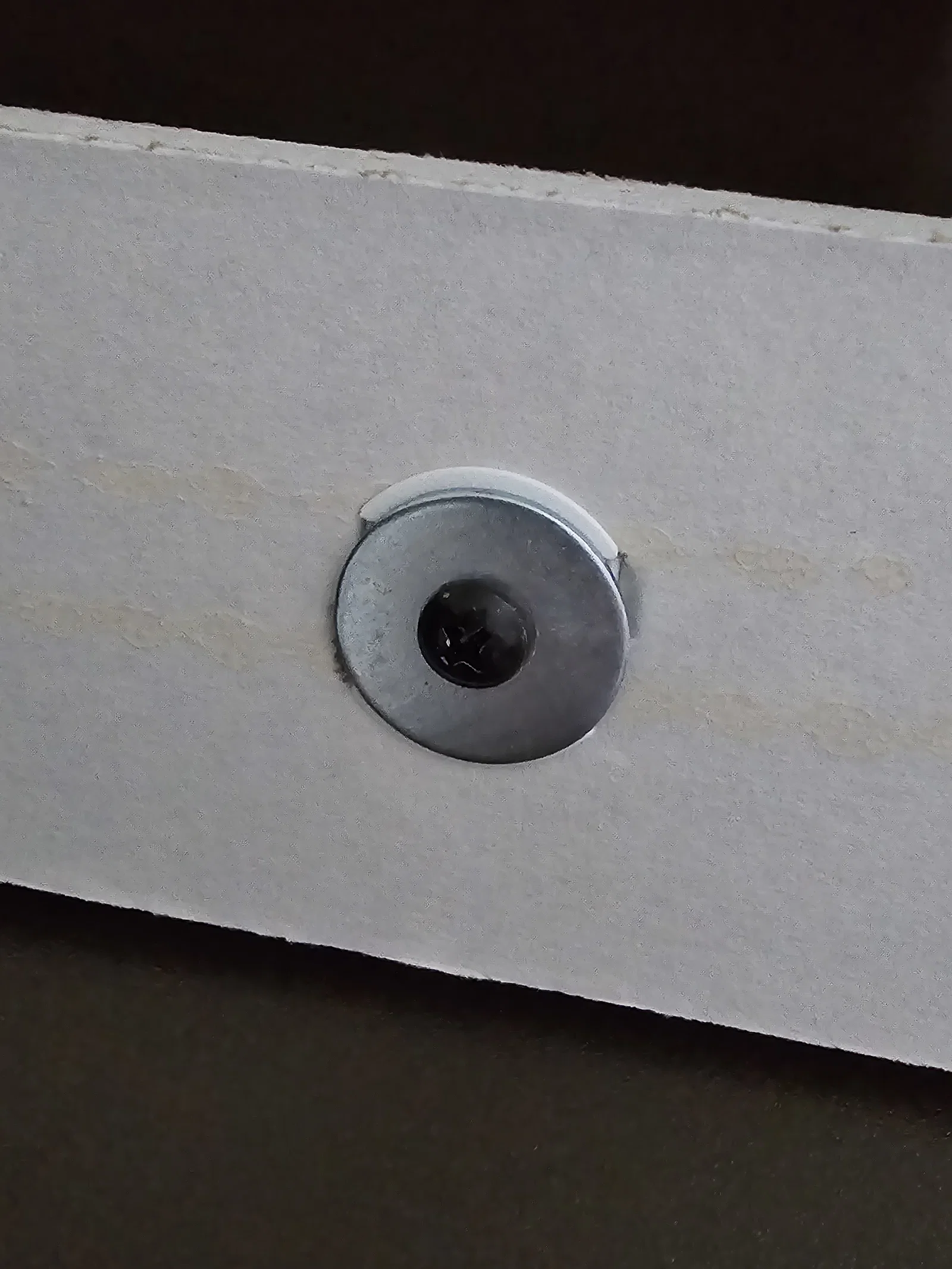

7. Bắt chặt vật cần treo lên tường bằng vít #10.

Vui lòng tự làm các bài test trước khi treo đồ lên tường. Nếu bạn cần sự đảm bảo, ngoài thị trường có nhiều sản phẩm thương mại đáp ứng được. Mong bạn hiểu dự án này chủ yếu nhằm thử giới hạn của 3D printing cá nhân, phi lợi nhuận.

Print instructions

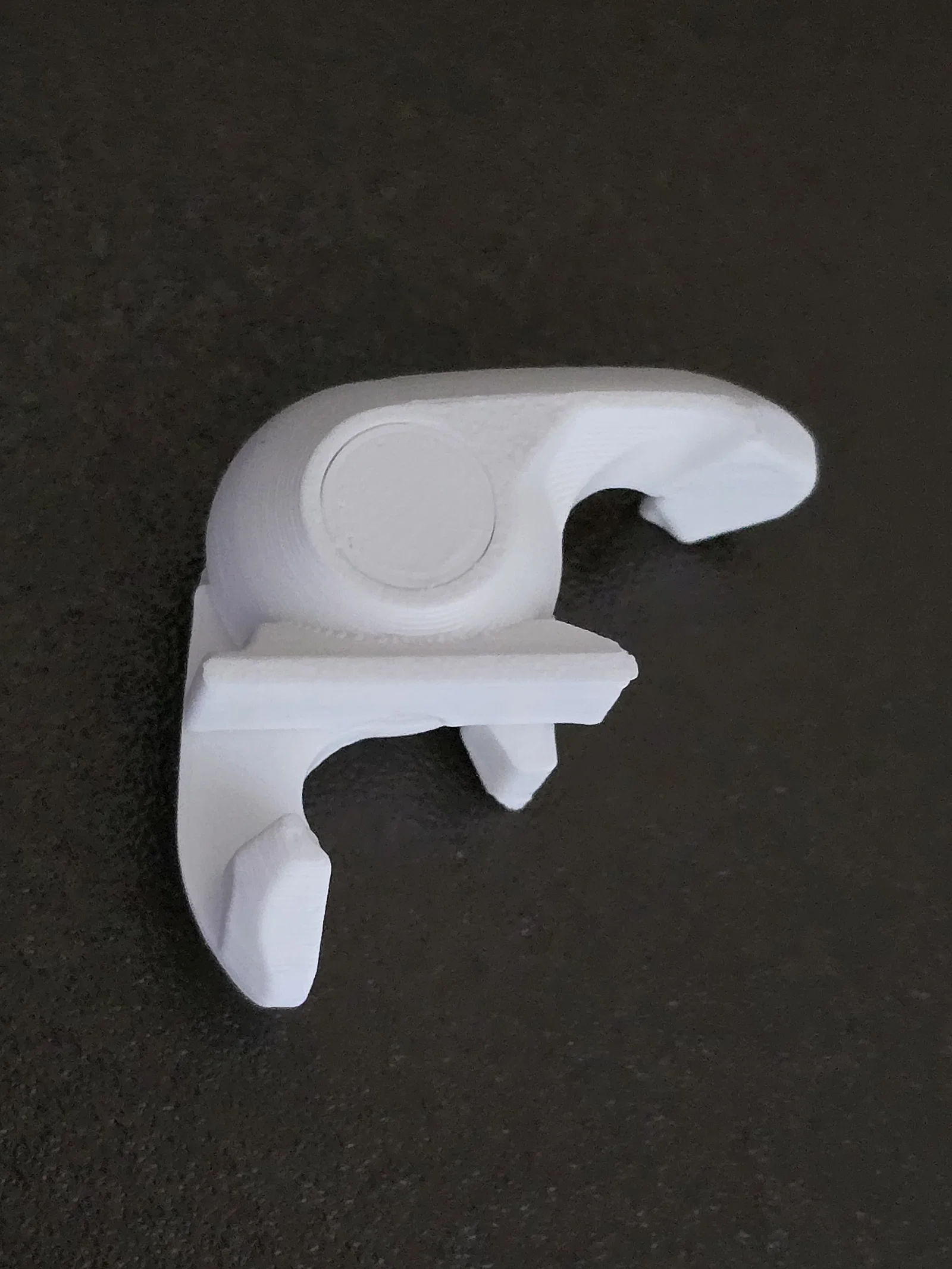

Dễ in, dùng vật liệu nào cũng được, mình in bằng PolyMAX PETG.

0.2mm layer height,
2 perimeters,
100% Infill

Không cần supports, vì mình đã tạo sẵn supports dễ tháo cho phần collar.
Các phần tháo rời được đánh dấu bằng chữ X.
