Adapter ống gió Midea 2-in-1 cho máy lạnh Real Cool 35
Thiết kế adapter ống gió Midea 2-in-1 cho máy lạnh REAL COOL 35. Cần chipboard/multiplex dày 15mm; có file STEP để tùy biến. Máy in nhỏ có thể split trước/sau trong slicer (không áp dụng cho nắp).
Mô tả

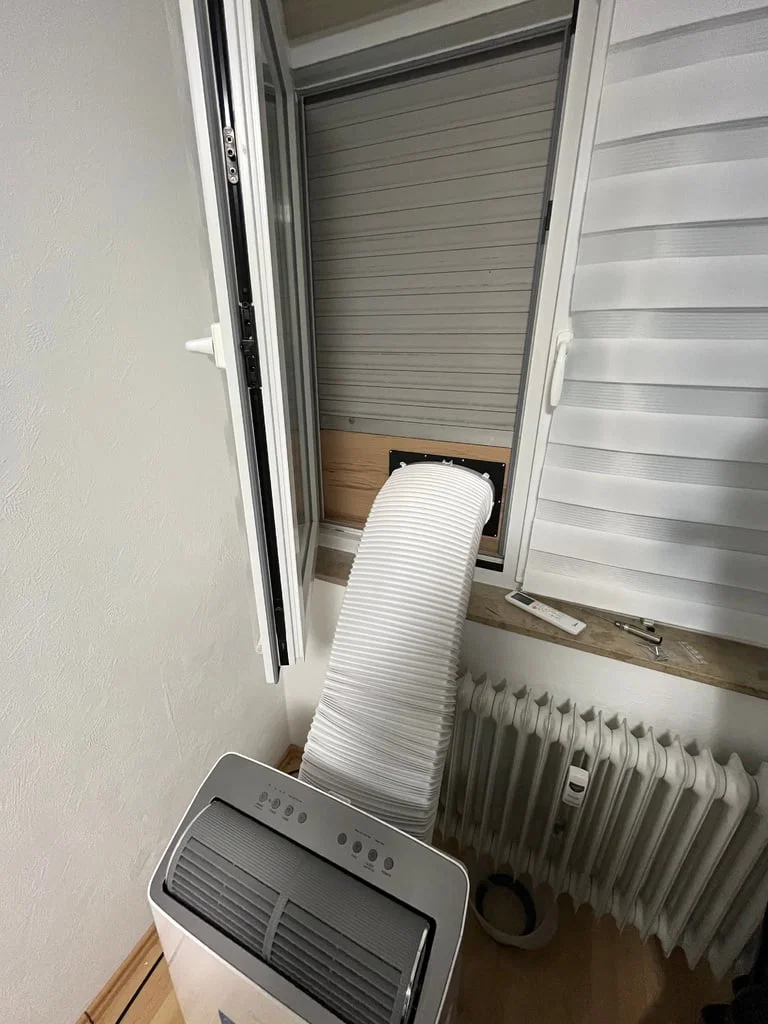

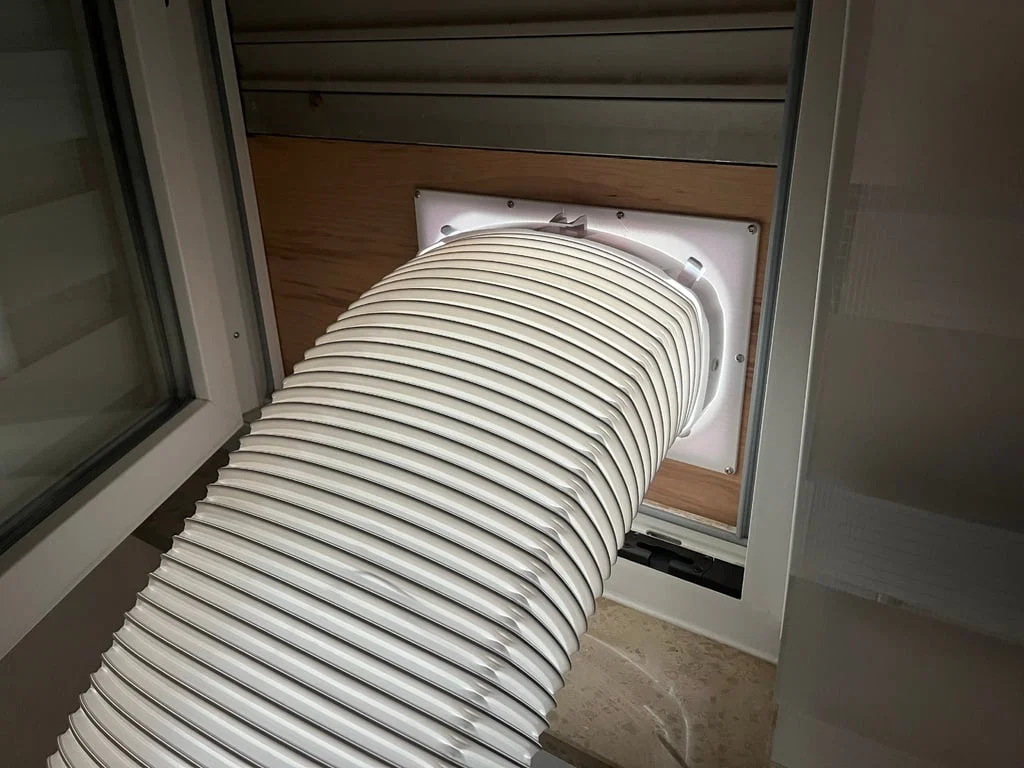

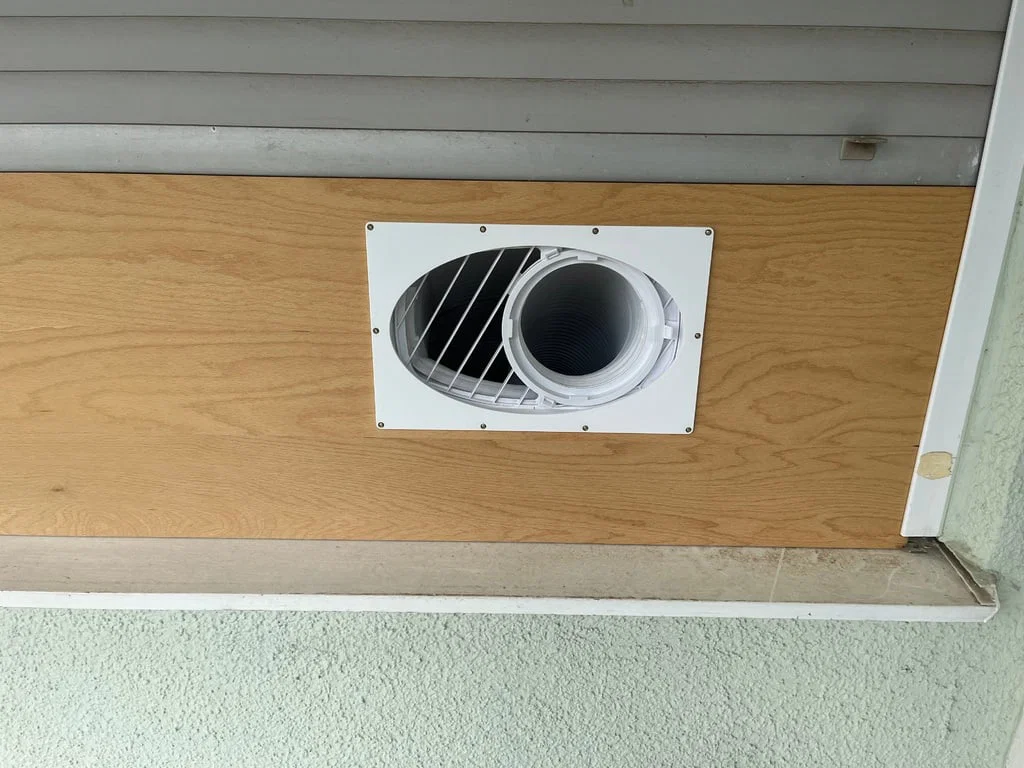

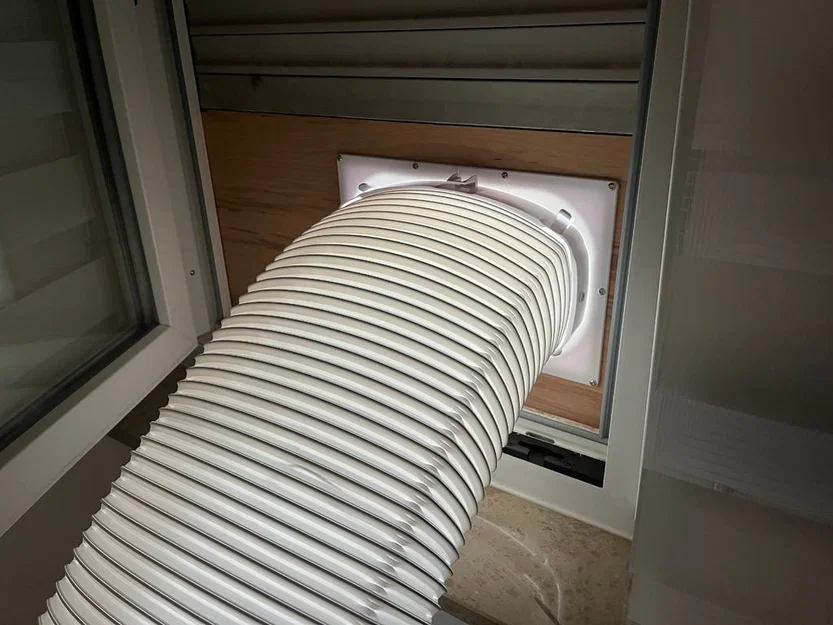

Trong dự án này, mình thiết kế một adapter ống gió Midea 2-in-1 cho máy lạnh REAL COOL 35 của mình. Sau vài lần thử, giờ xài rất ổn. Quan trọng là phải dùng vật liệu như chipboard hoặc multiplex dày 15mm. Tuy nhiên, file STEP đính kèm cho phép bạn chỉnh sửa kết cấu theo nhu cầu.

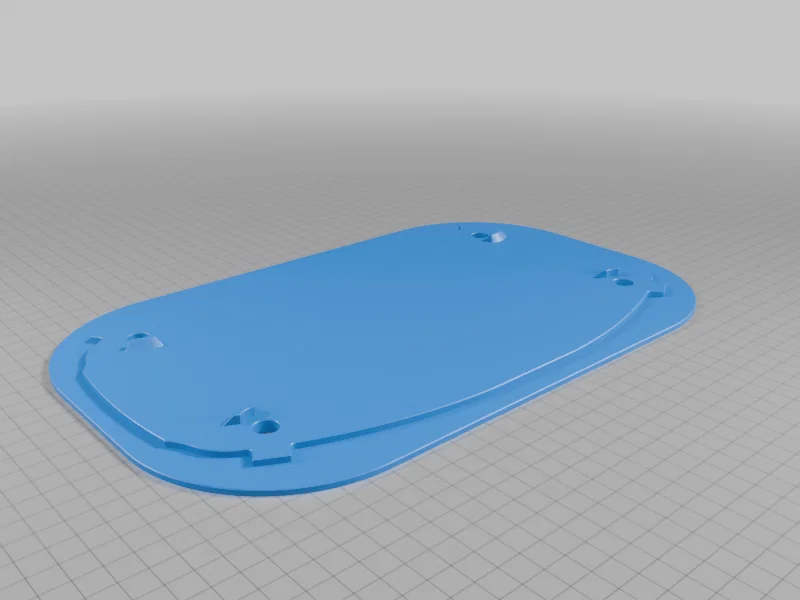

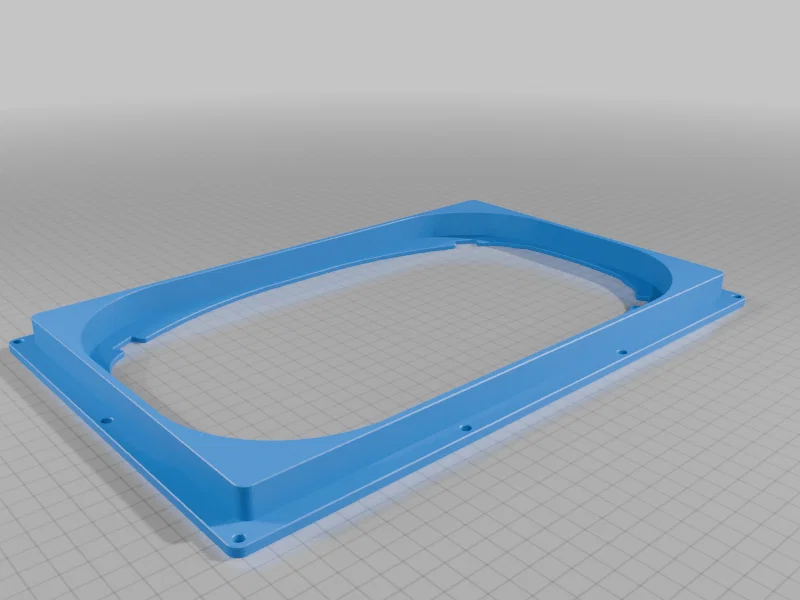

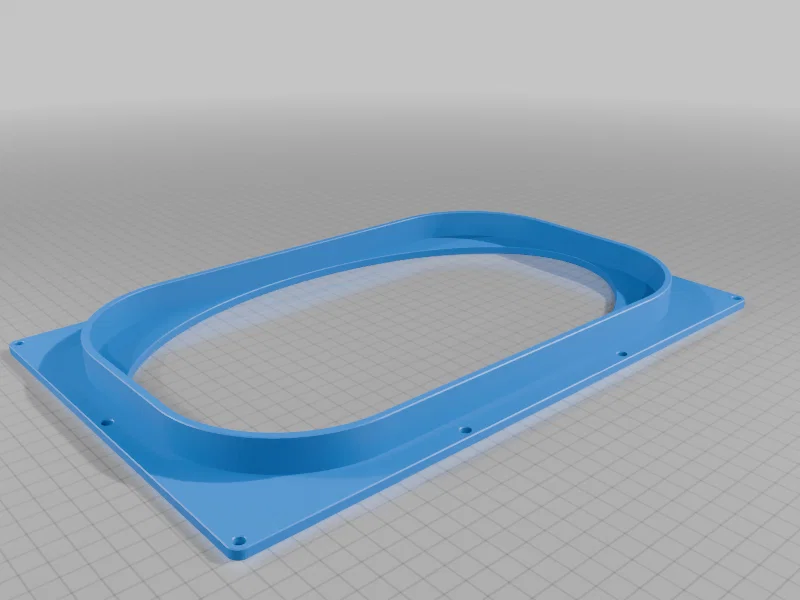

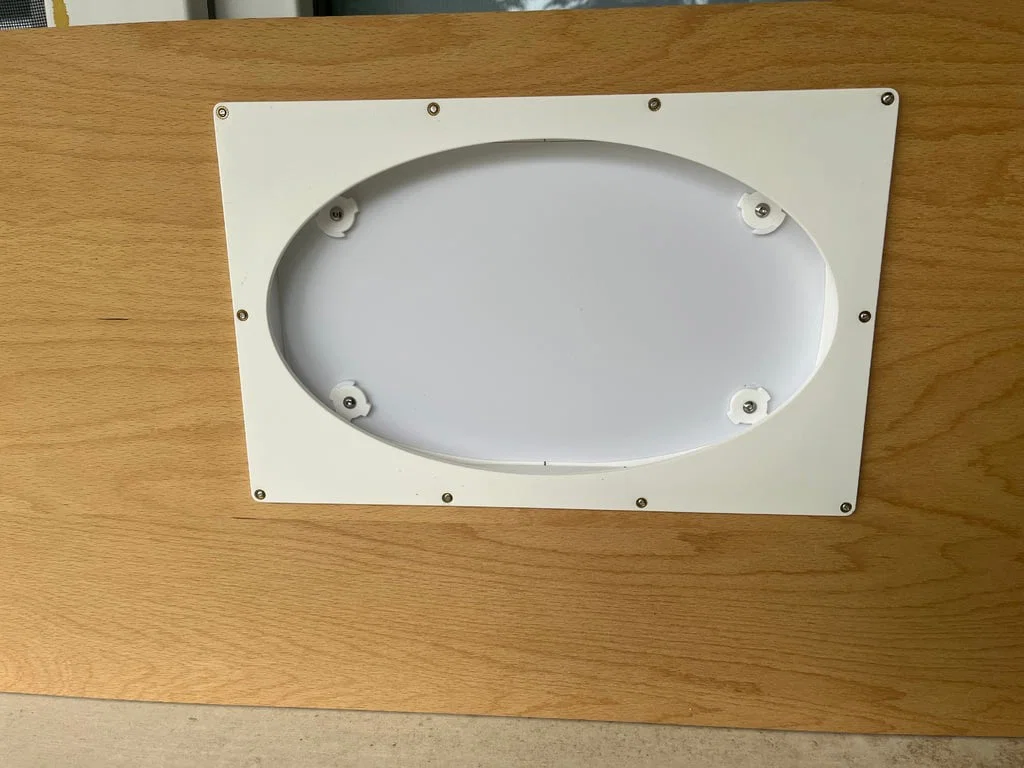

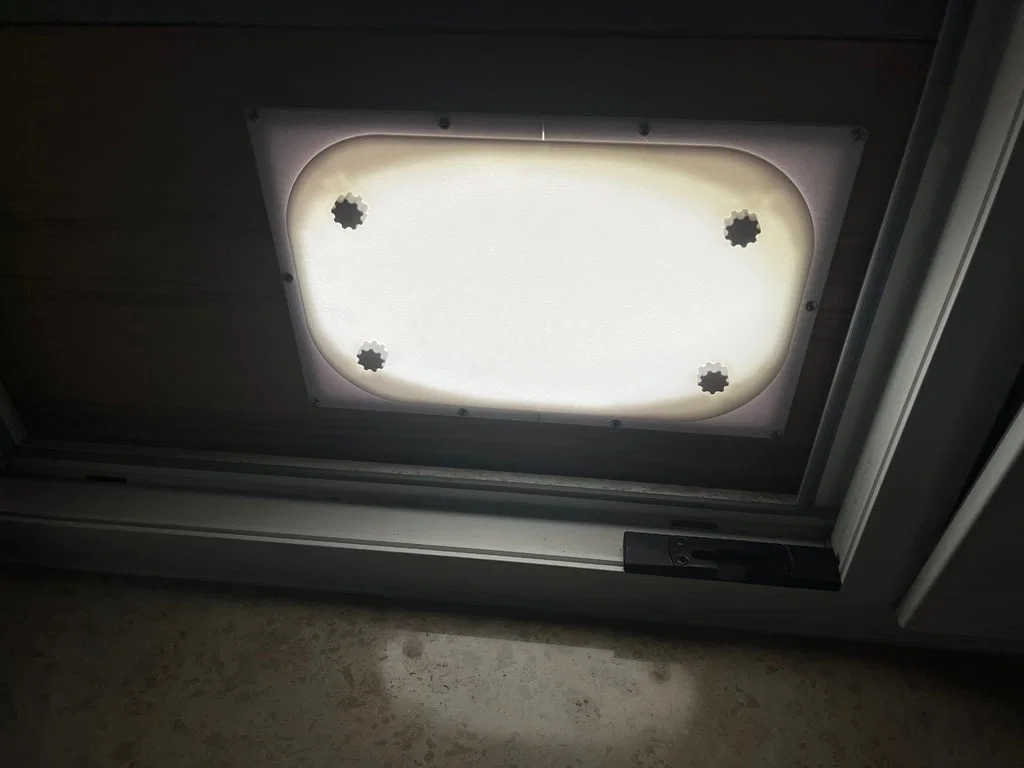

Với các máy in 3D không có khổ bàn in 350x350mm, bạn có thể cắt (split) phần mặt trước và mặt sau ở giữa ngay trong slicer để vẫn dùng được adapter. Tuy nhiên, cách này không áp dụng cho phần nắp (lid).

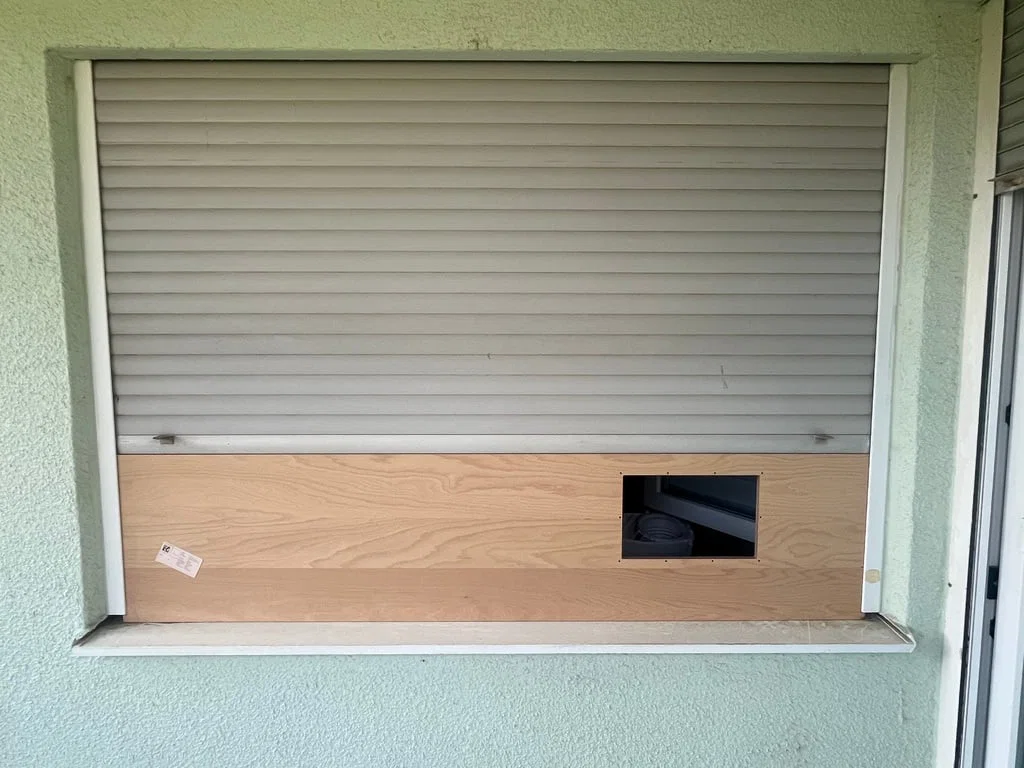

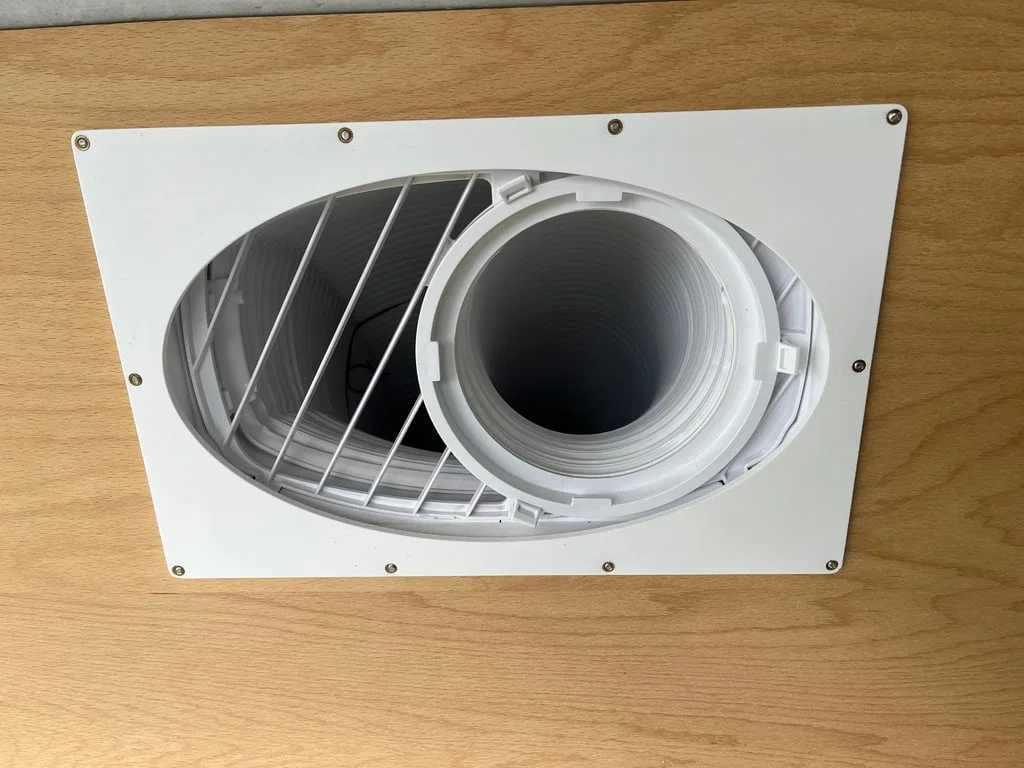

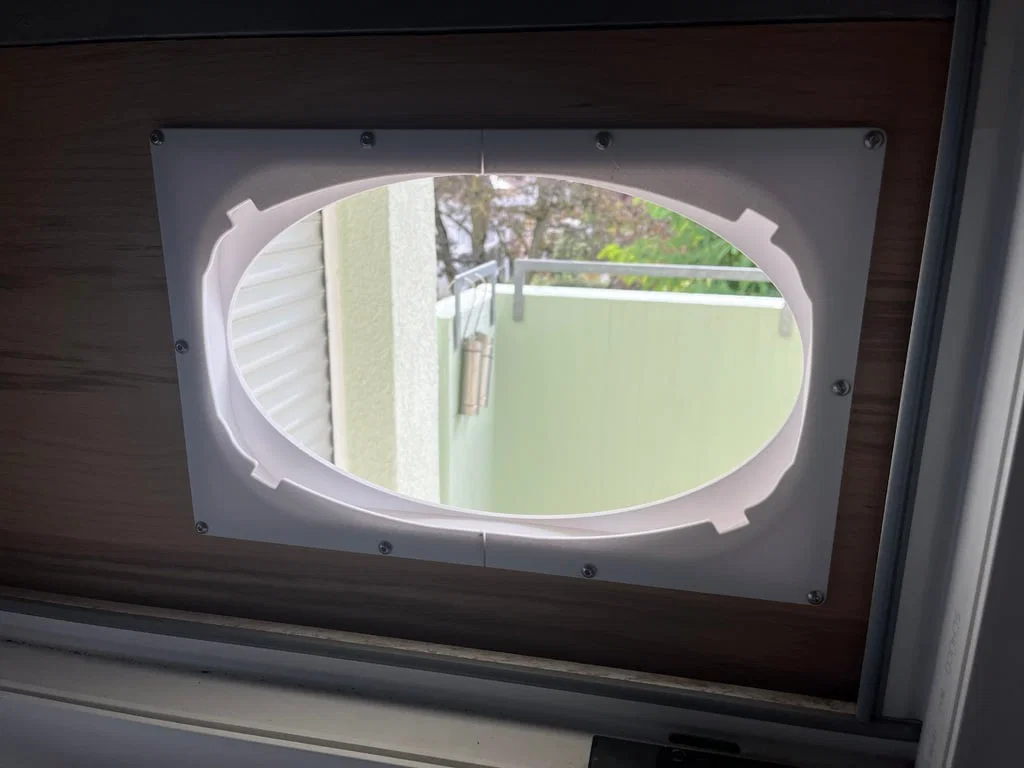

Lỗ mở để lắp bản in 3D phải là 320x200mm để chi tiết in vừa khít.
Required:
10x M4xØ6,3x4mm threaded insert
10x M4x25mm cylinder head screw
4x M3xØ5x6mm threaded insert
4x M3x12mm cylinder head screw
