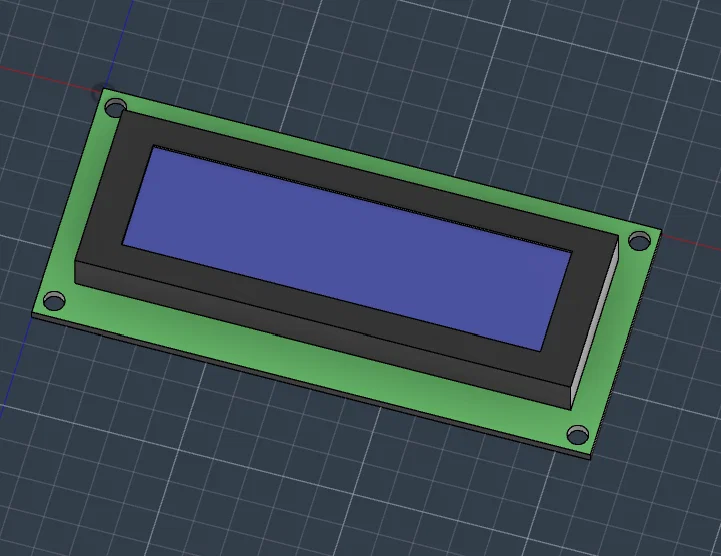

Mô hình 3D màn hình LCD 16x2 cho dự án Arduino

Mô hình 3D màn hình LCD 16x2 cho dự án Arduino

Nếu bạn đang là một người đam mê điện tử và thường xuyên làm việc với các bo mạch Arduino, chắc hẳn bạn đã quá quen thuộc với màn hình LCD 16x2. Đây là một linh kiện vô cùng phổ biến để hiển thị dữ liệu văn bản. Để hỗ trợ cho quá trình thiết kế vỏ hộp hoặc khung giá đỡ (enclosure) cho các dự án điện tử của mình, việc sở hữu một file 3D chính xác về kích thước của linh kiện này là cực kỳ quan trọng. Mô hình 3D này cung cấp một bản sao kỹ thuật số chi tiết, giúp bạn dễ dàng đo đạc và căn chỉnh không gian bên trong hộp thiết bị mà không cần phải đặt linh kiện thật vào mỗi khi thử nghiệm.

Sản phẩm này được thiết kế dựa trên kích thước tiêu chuẩn của loại màn hình LCD 16 chân. Bạn có thể sử dụng file này trong các phần mềm thiết kế CAD như Fusion 360, SolidWorks hoặc Blender để lắp ghép vào dự án của mình một cách chuyên nghiệp. Nhờ có mô hình này, việc thiết kế các lỗ bắt ốc, khe hở hiển thị và vị trí đi dây trở nên chính xác hơn rất nhiều, tránh tình trạng khi in vỏ hộp xong lại bị cấn hoặc không vừa với linh kiện thực tế.

Một số ưu điểm và lưu ý khi sử dụng mô hình này:

• Độ chính xác cao: Mô hình được dựng sát với thông số vật lý của màn hình LCD 16x2 phổ thông.
• Hỗ trợ thiết kế vỏ hộp: Giúp bạn dễ dàng tạo các lỗ chờ để bắt vít tại 4 góc của màn hình.
• Tối ưu hóa lắp ráp: Bạn có thể in thử nghiệm kích thước (test fit) trước khi in toàn bộ bộ vỏ hộp lớn.
• Tips in 3D: Đối với các phần chi tiết nhỏ, bạn nên sử dụng layer height từ 0.16mm đến 0.2mm để đảm bảo độ sắc nét.
• Lưu ý vật liệu: Nếu dùng mô hình này để in ra làm vỏ bọc, hãy ưu tiên nhựa PLA hoặc PETG vì chúng có độ bền và khả năng chịu nhiệt phù hợp cho các dự án điện tử thông thường.
• Kiểm tra kích thước: Luôn luôn kiểm tra lại scale của file trong slicer trước khi in để đảm bảo tỉ lệ 1:1 so với linh kiện thật.

Với mô hình 3D này, các dự án Arduino của bạn sẽ trông gọn gàng và thẩm mỹ hơn hẳn. Đừng quên thử nghiệm các thiết kế vỏ hộp khác nhau để làm nổi bật màn hình LCD của mình nhé!
