Giá đỡ đứng tham số cho Router/Switch/MiniPC... (Fusion 360)

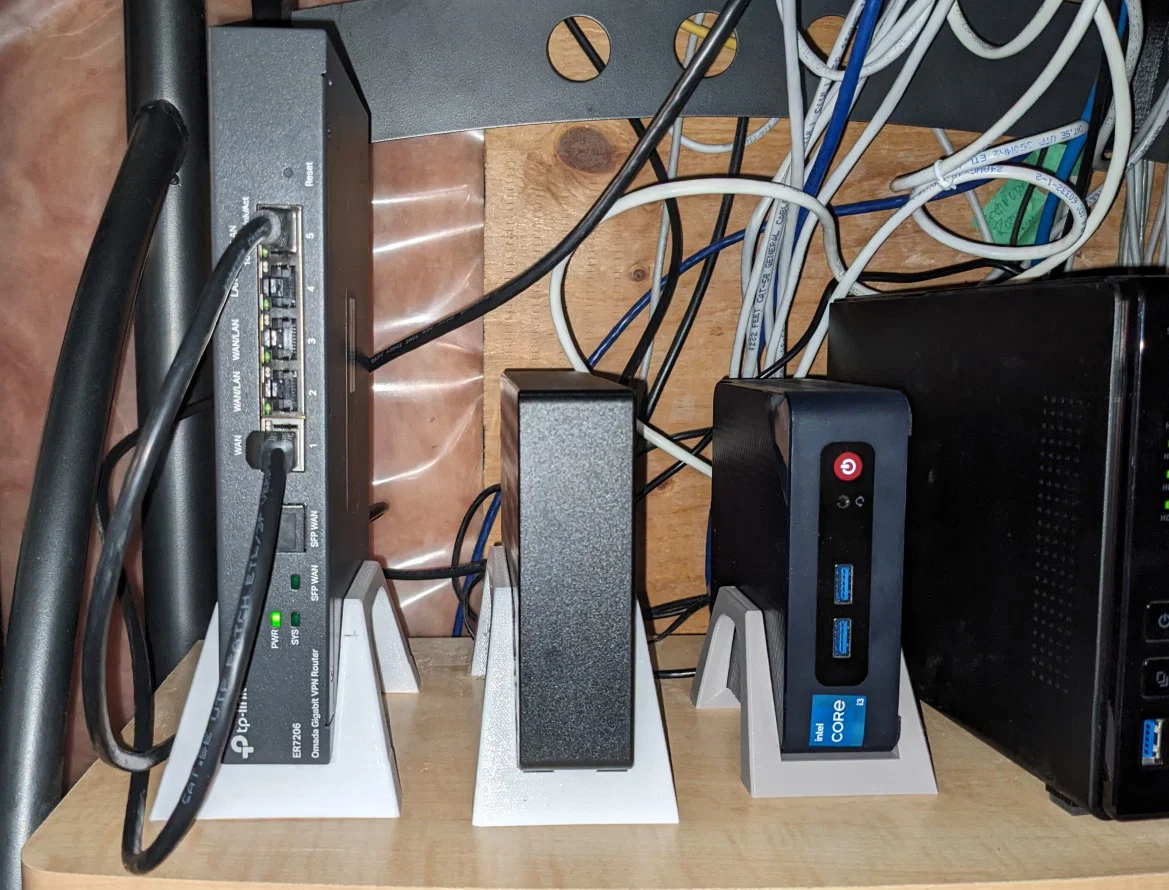

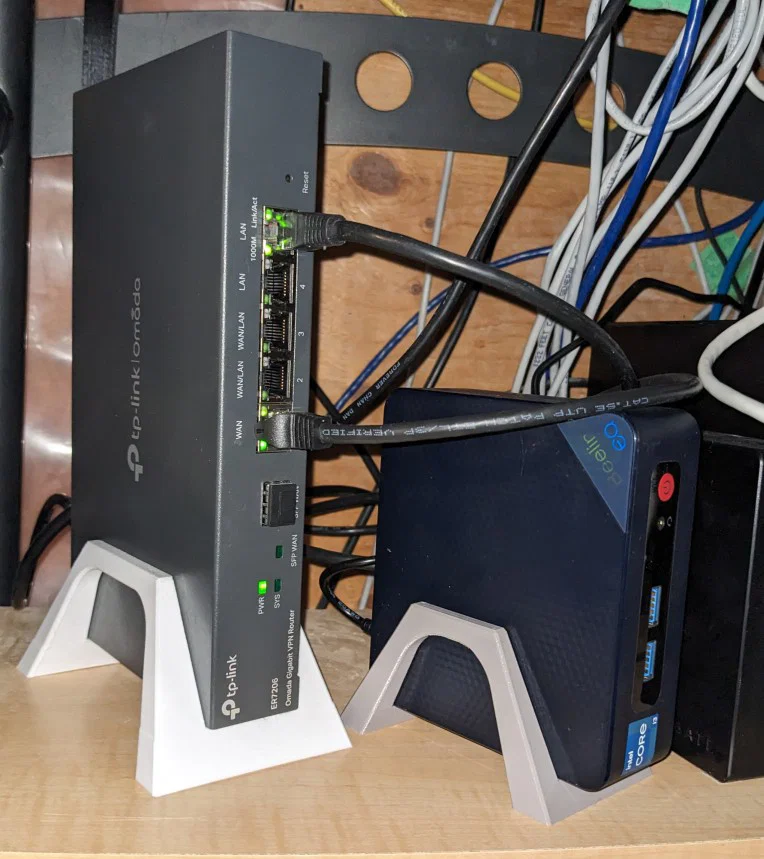

Sau khi làm cái vertical stand ER7206 bản gốc, mình thấy cần thêm cho vài thiết bị khác nữa, nên đã dựng lại model để nó thành fully parametric trong Fusion 360.

Tối thiểu để tạo một size mới là bạn cần depth và thickness của thiết bị muốn dùng với stand. Tuy nhiên vẫn còn khá nhiều tham số khác có thể chỉnh:

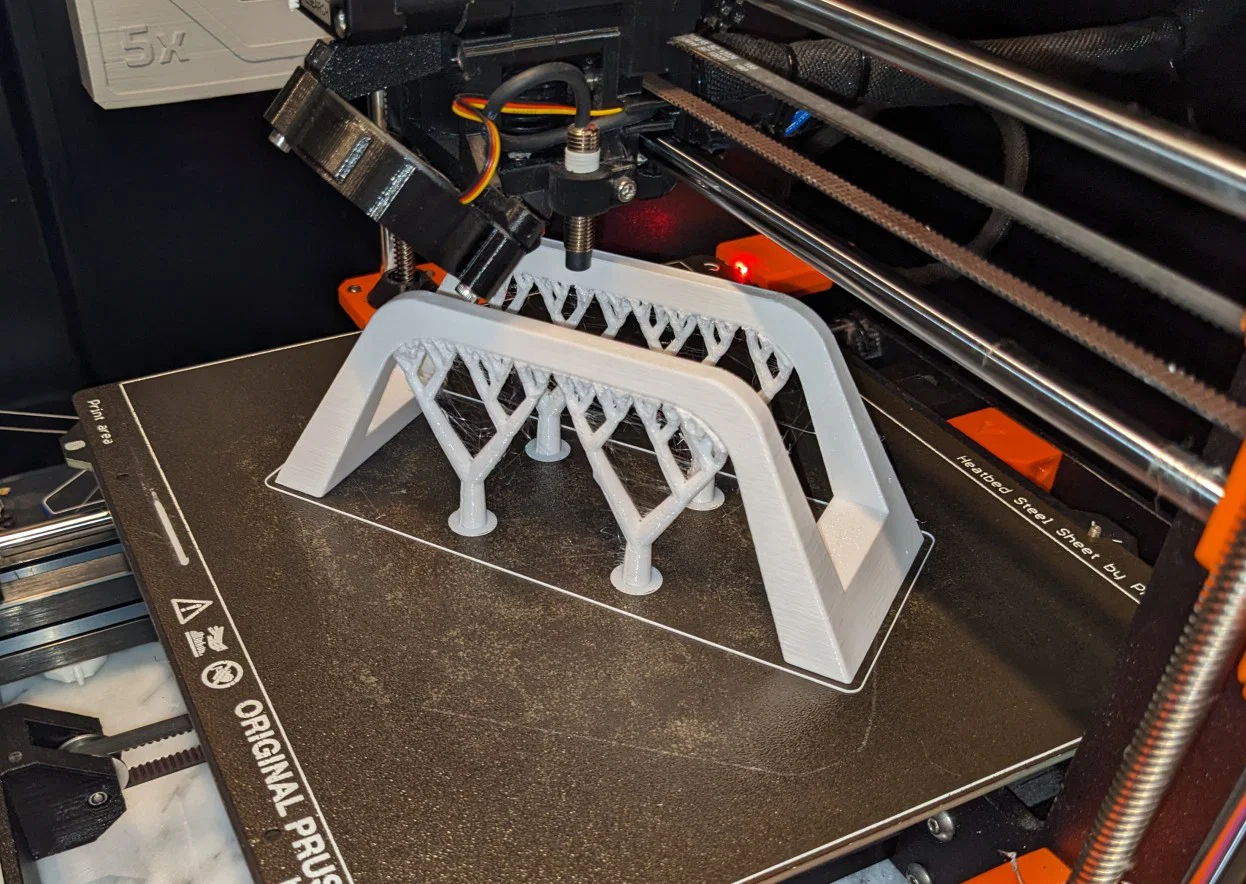

Model bản gốc của mình (và một số model có sẵn trong bộ này) có phần mép trên của ngàm giữ được vát góc. Mục đích là để dễ in úp xuống mà không cần supports. Nhưng sau đó mình nhận ra in kiểu úp xuống thì độ chính xác kích thước không được tốt, nên đã chuyển sang in đúng chiều (right side up) và dùng supports.

Vì khi in theo cách này thì phần vát góc không còn lợi ích gì, mình đã thêm tuỳ chọn bo tròn. Nếu RoundOver được đặt khác 0, phần đỉnh sẽ được bo tròn giống như trong model harddrive_rounded.

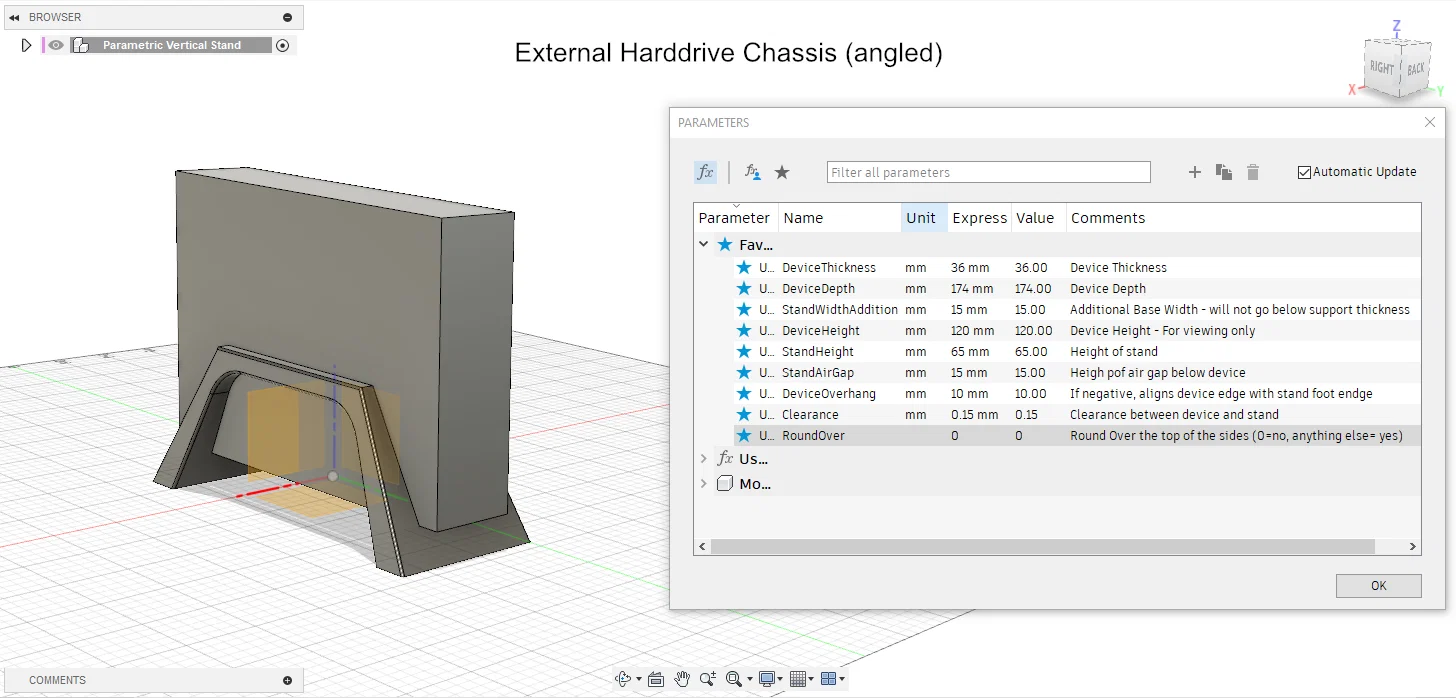

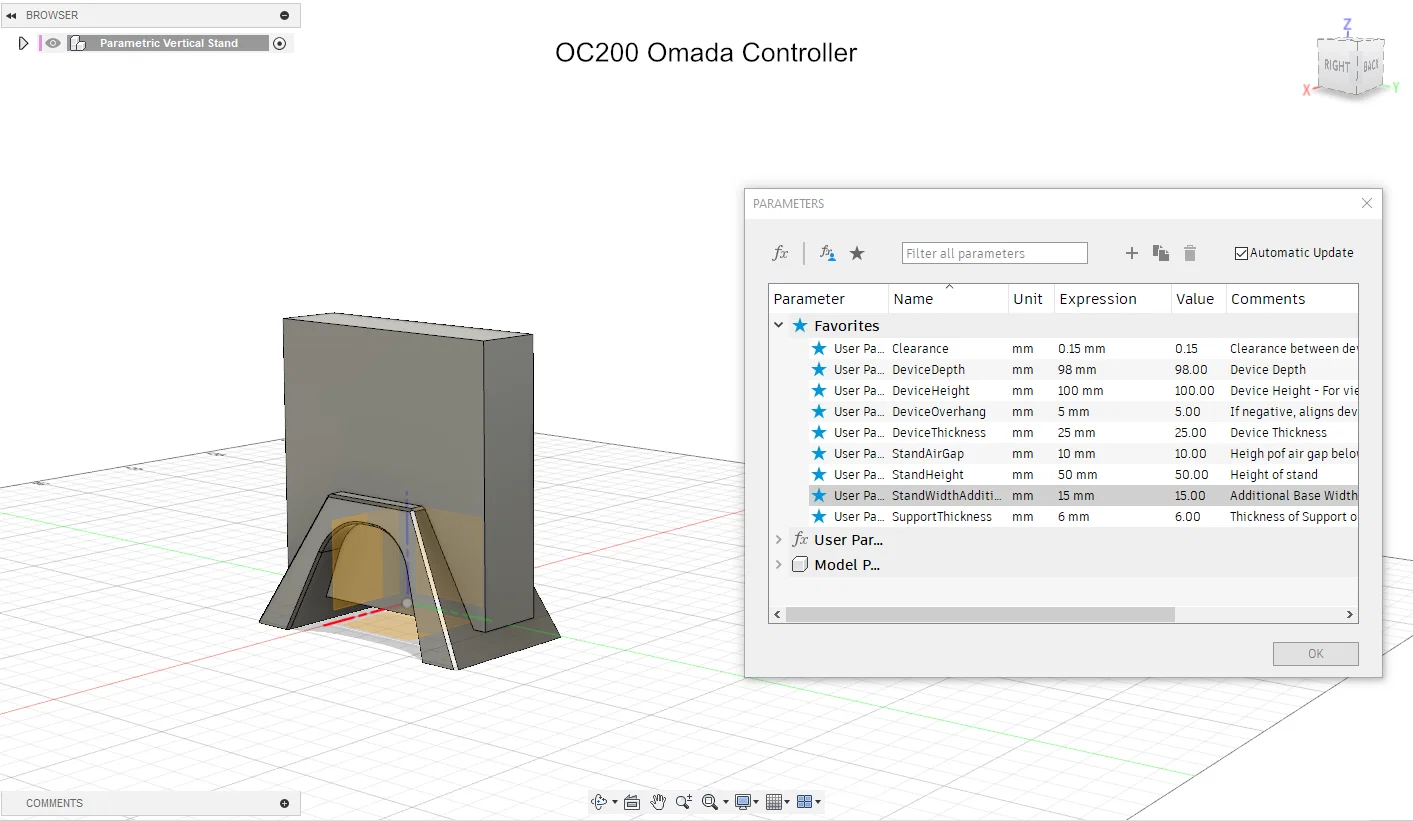

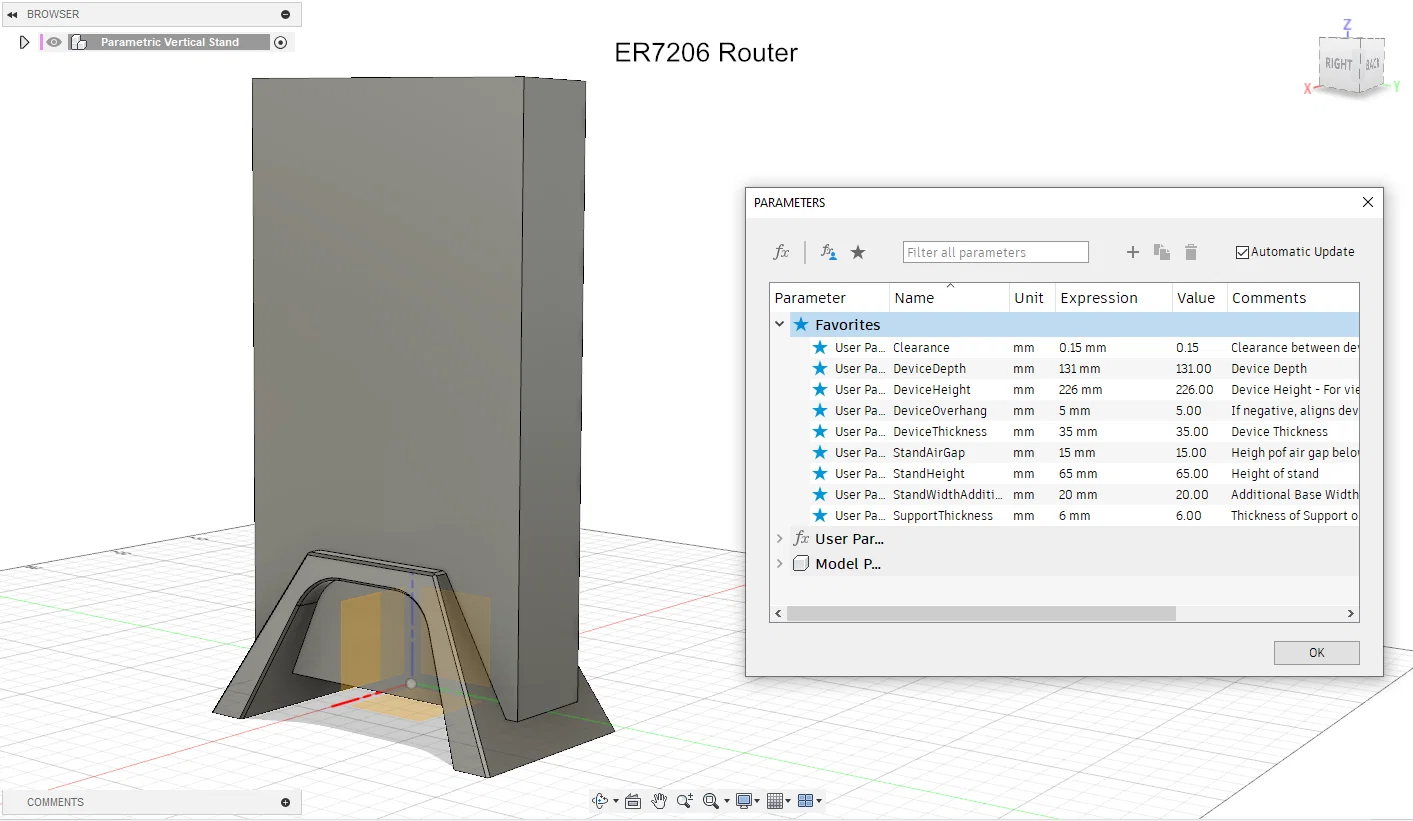

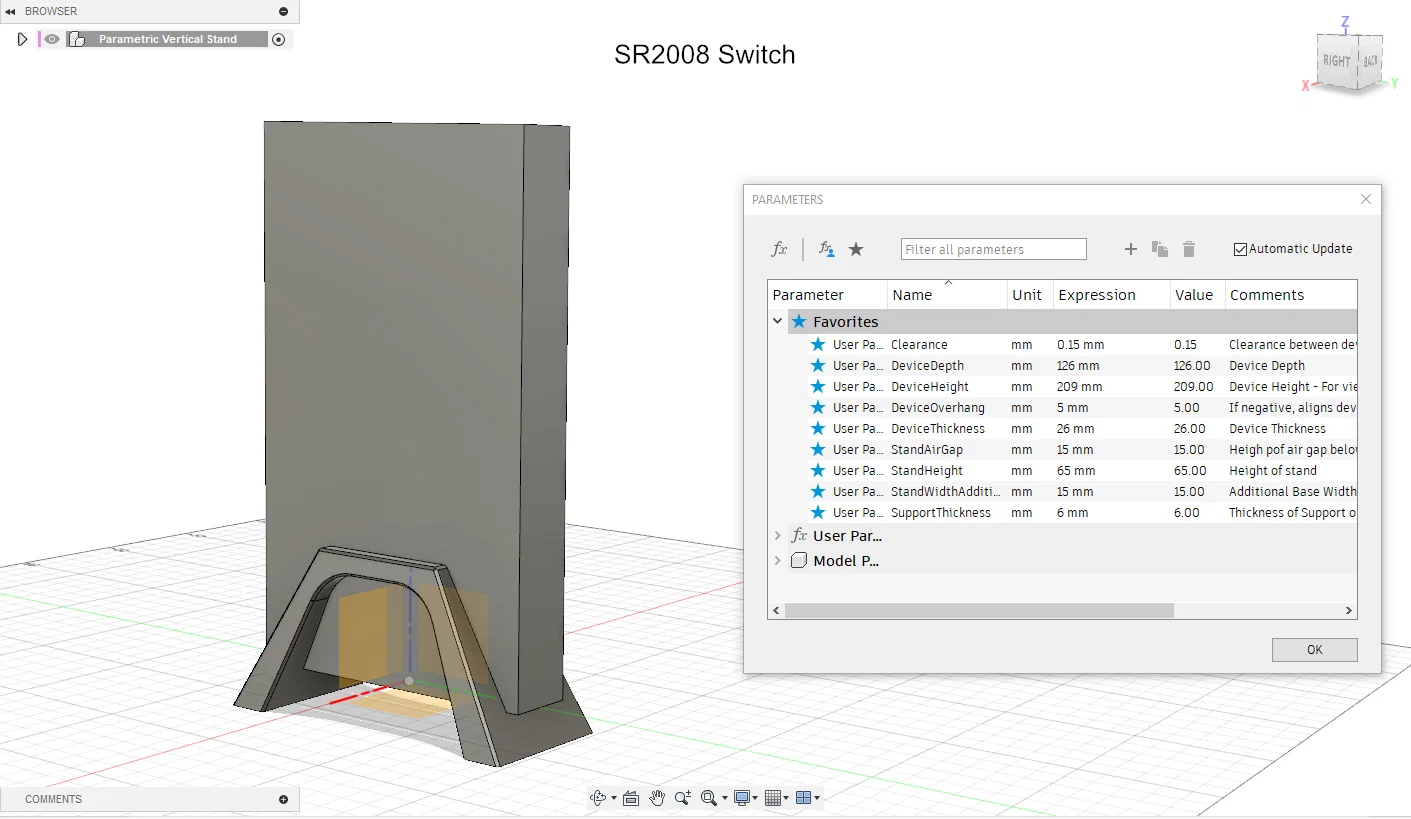

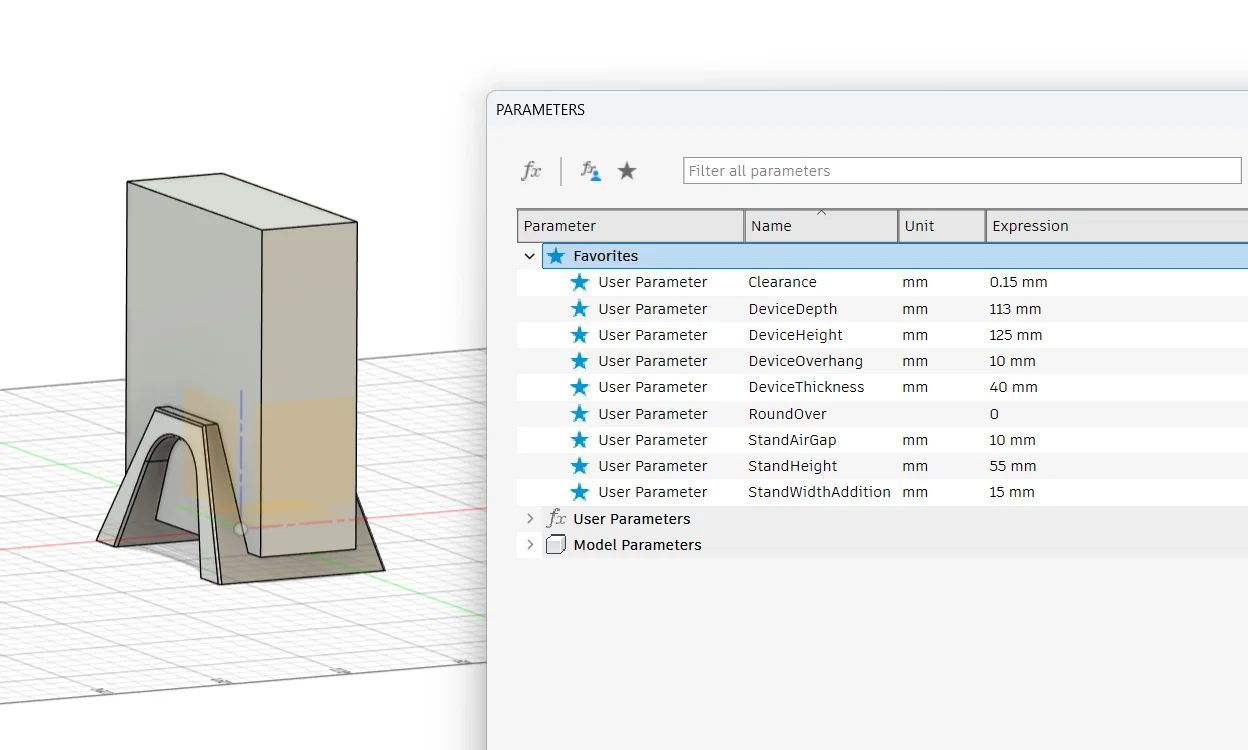

Các model này được tạo với nhiều thiết lập khác nhau, và ảnh chụp màn hình của từng hộp thoại tham số (parameter dialog) cũng được đính kèm trong phần ảnh.

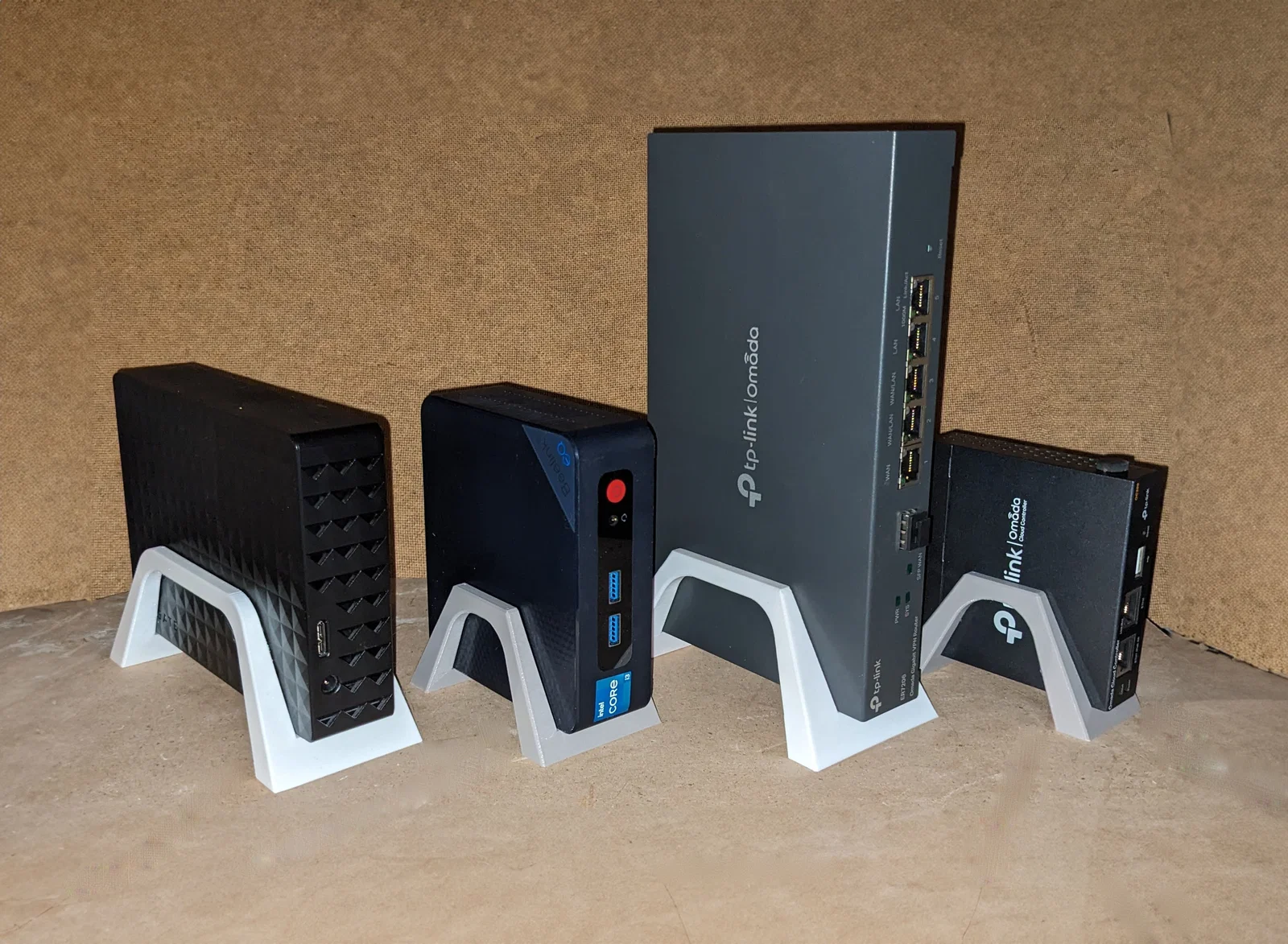

Các ví dụ đính kèm được ghi kèm depth và thickness để bạn có thể nhanh chóng nhận ra model nào sẽ vừa với những thiết bị có kích thước tương tự hoặc gần giống.

Lưu ý: stand sẽ yêu cầu tháo chân cao su (rubber feet) của thiết bị nếu có.
