Thiết giáp hạm cỡ lớn đơn giản (Snap-fit tháp pháo & thân tàu)

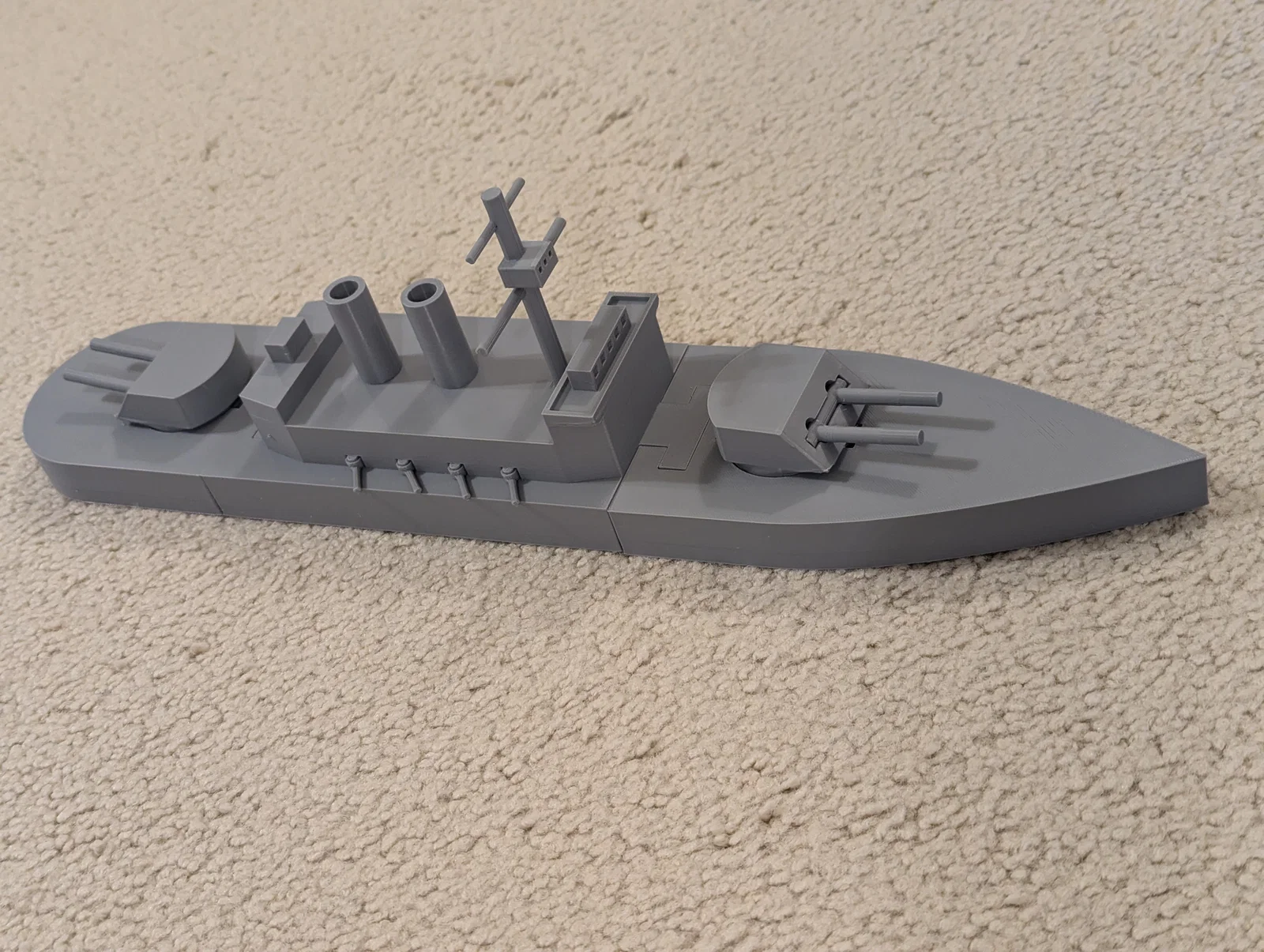

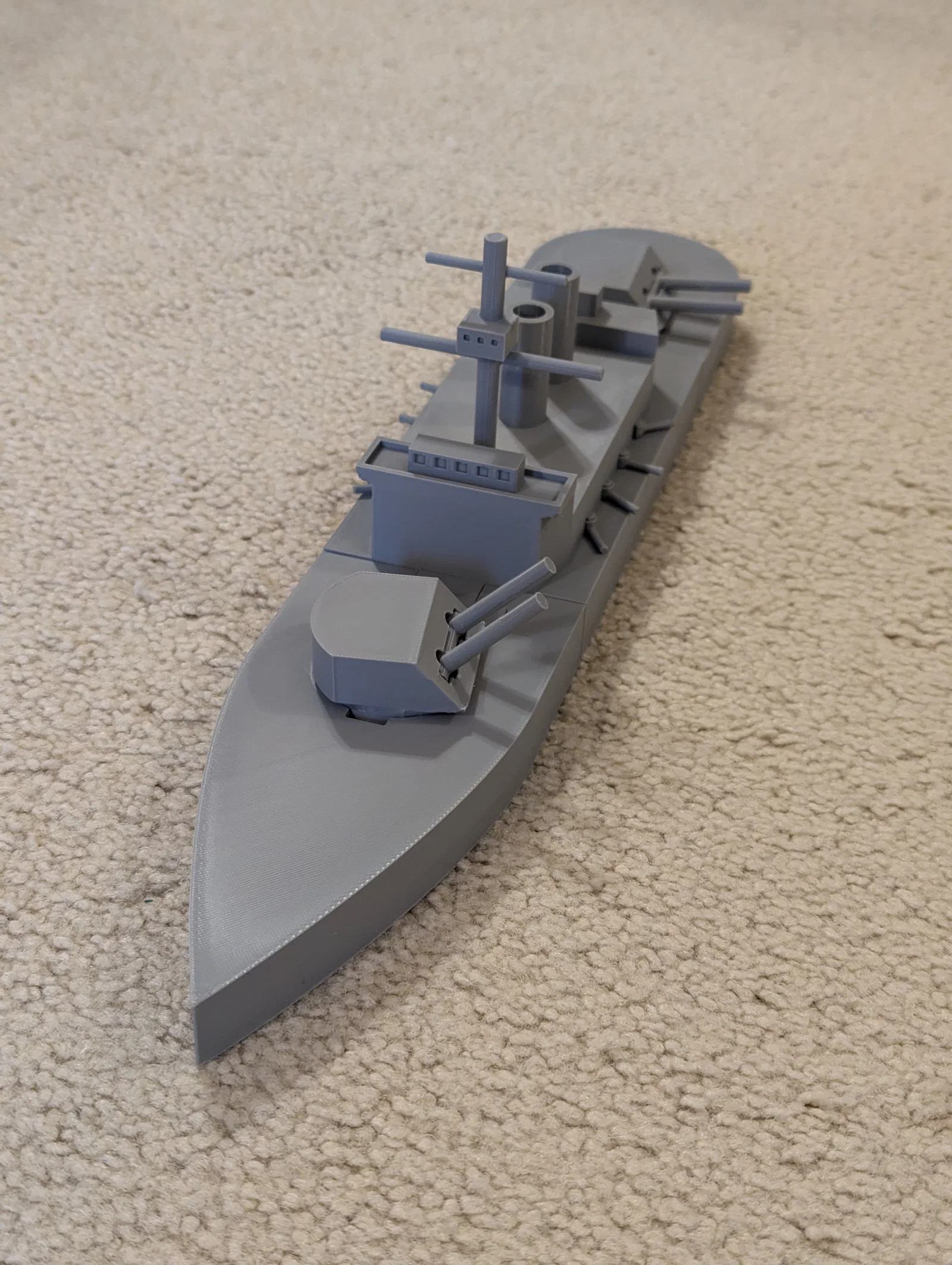

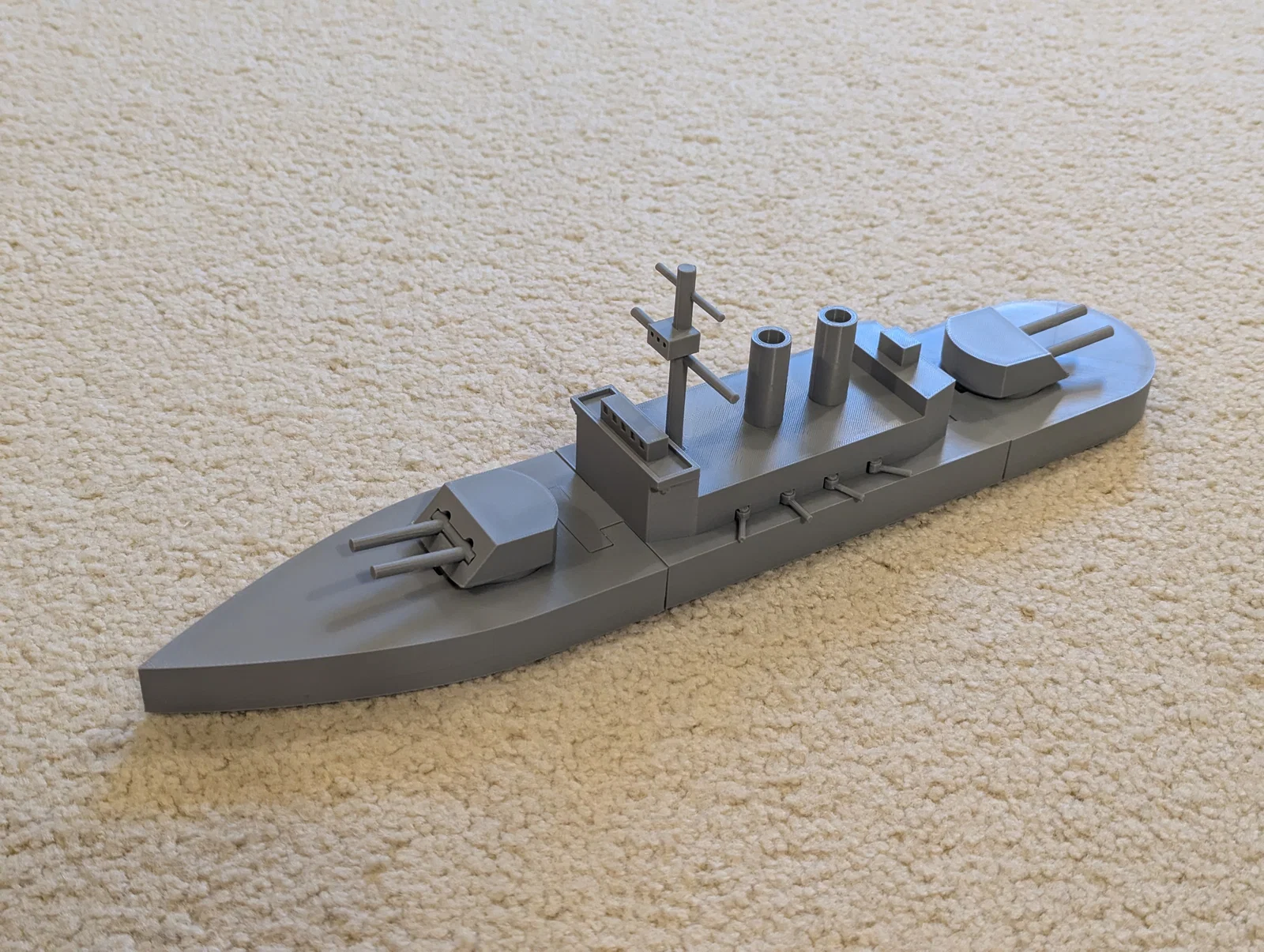

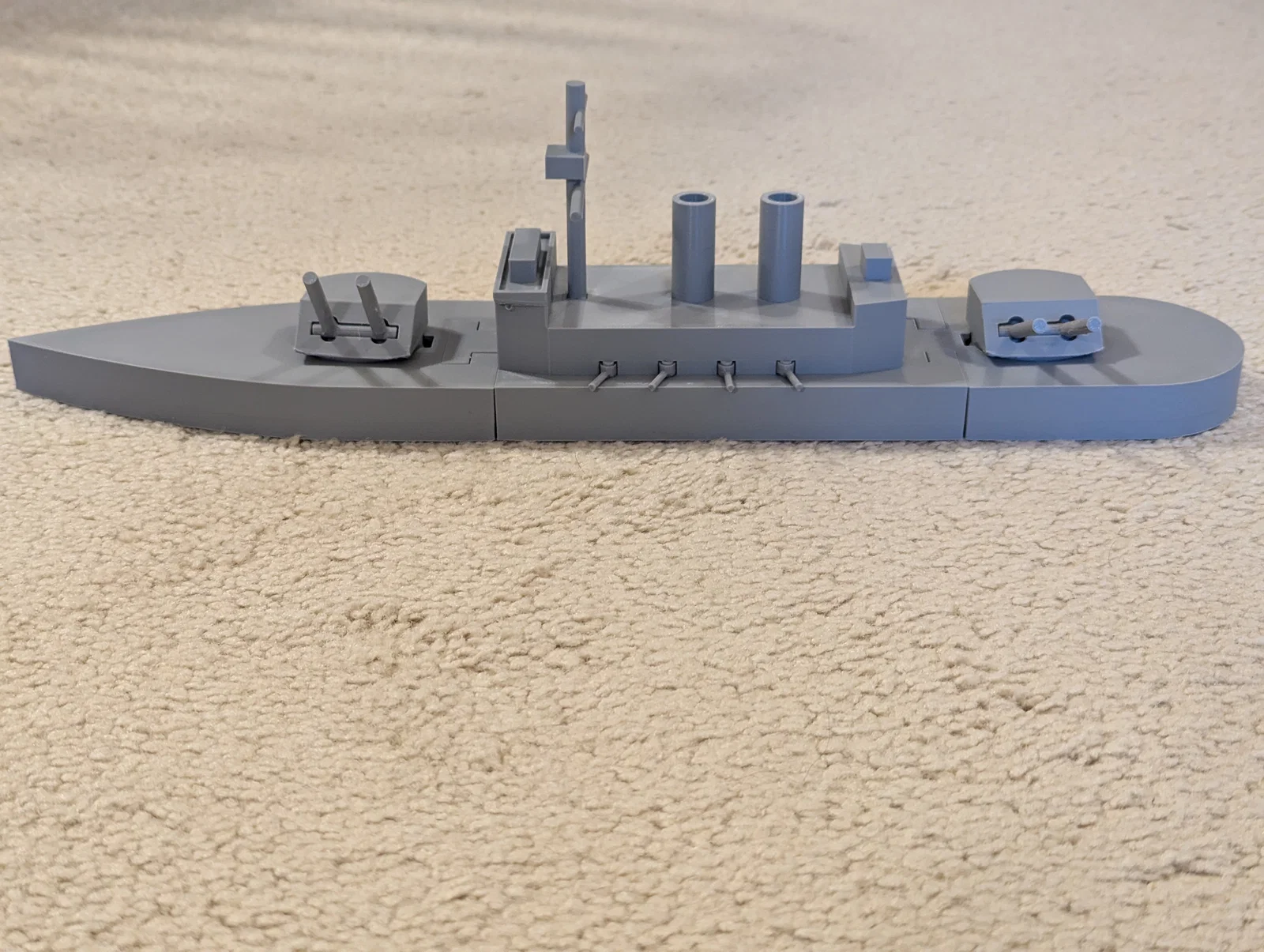

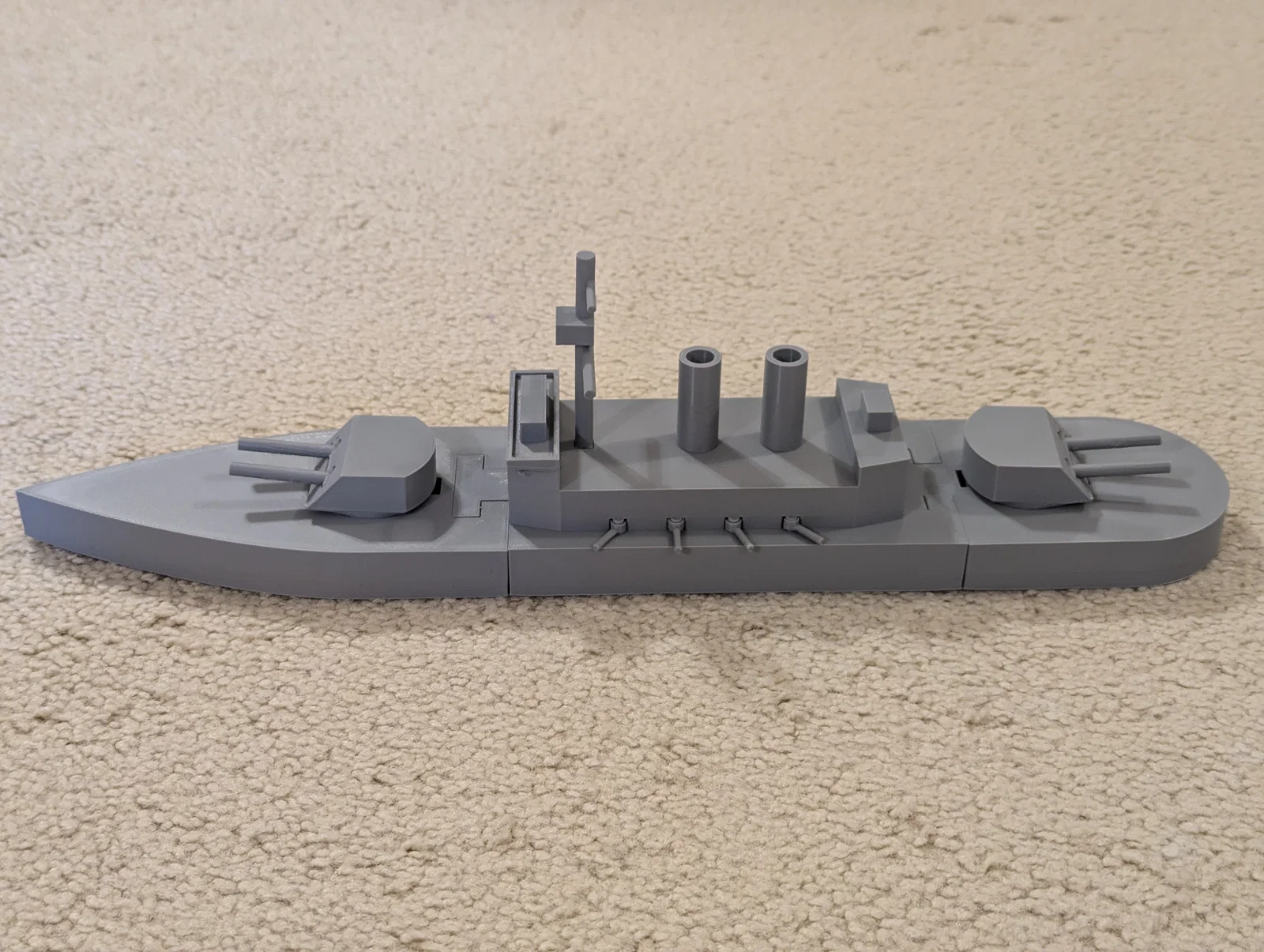

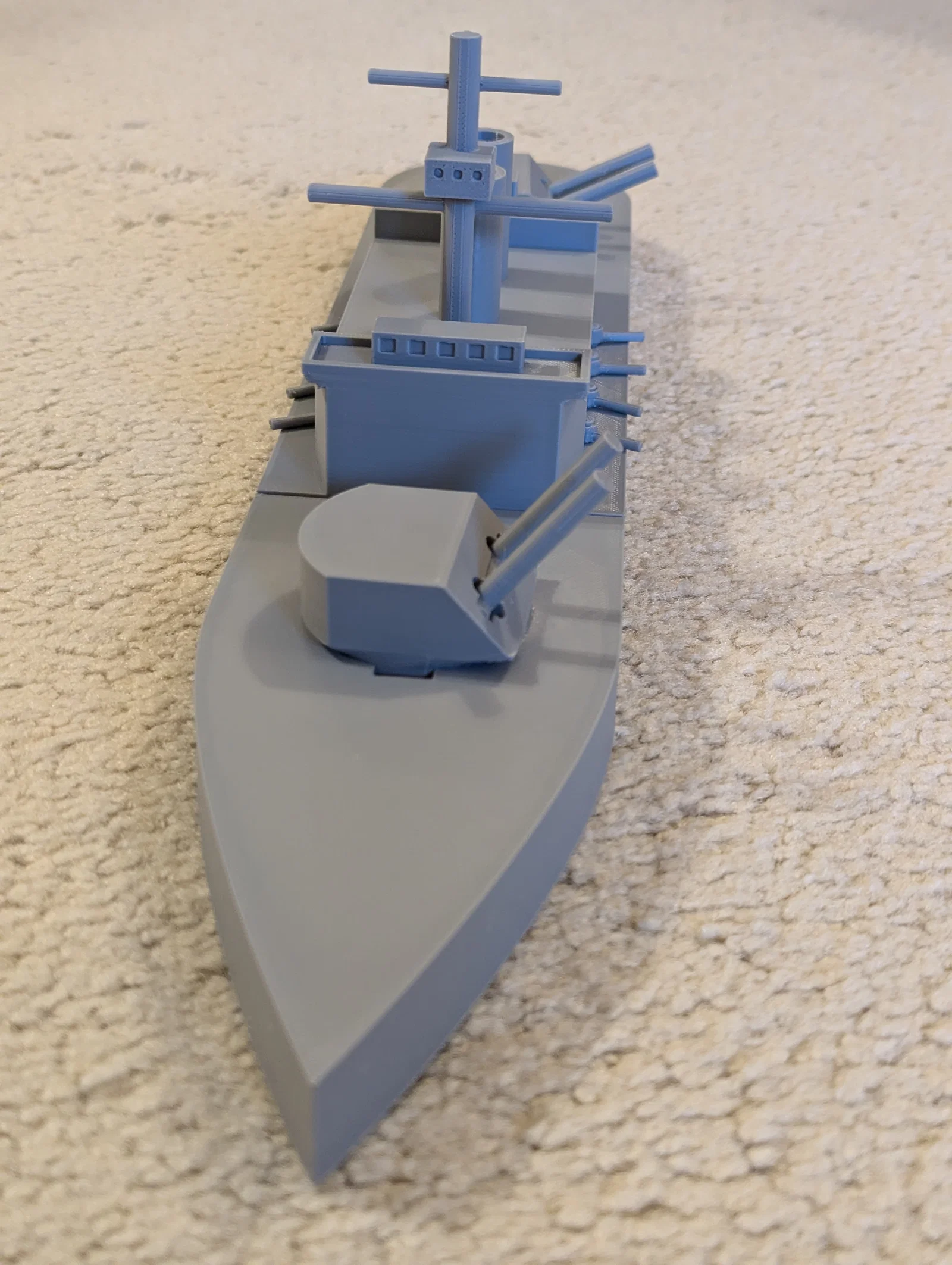

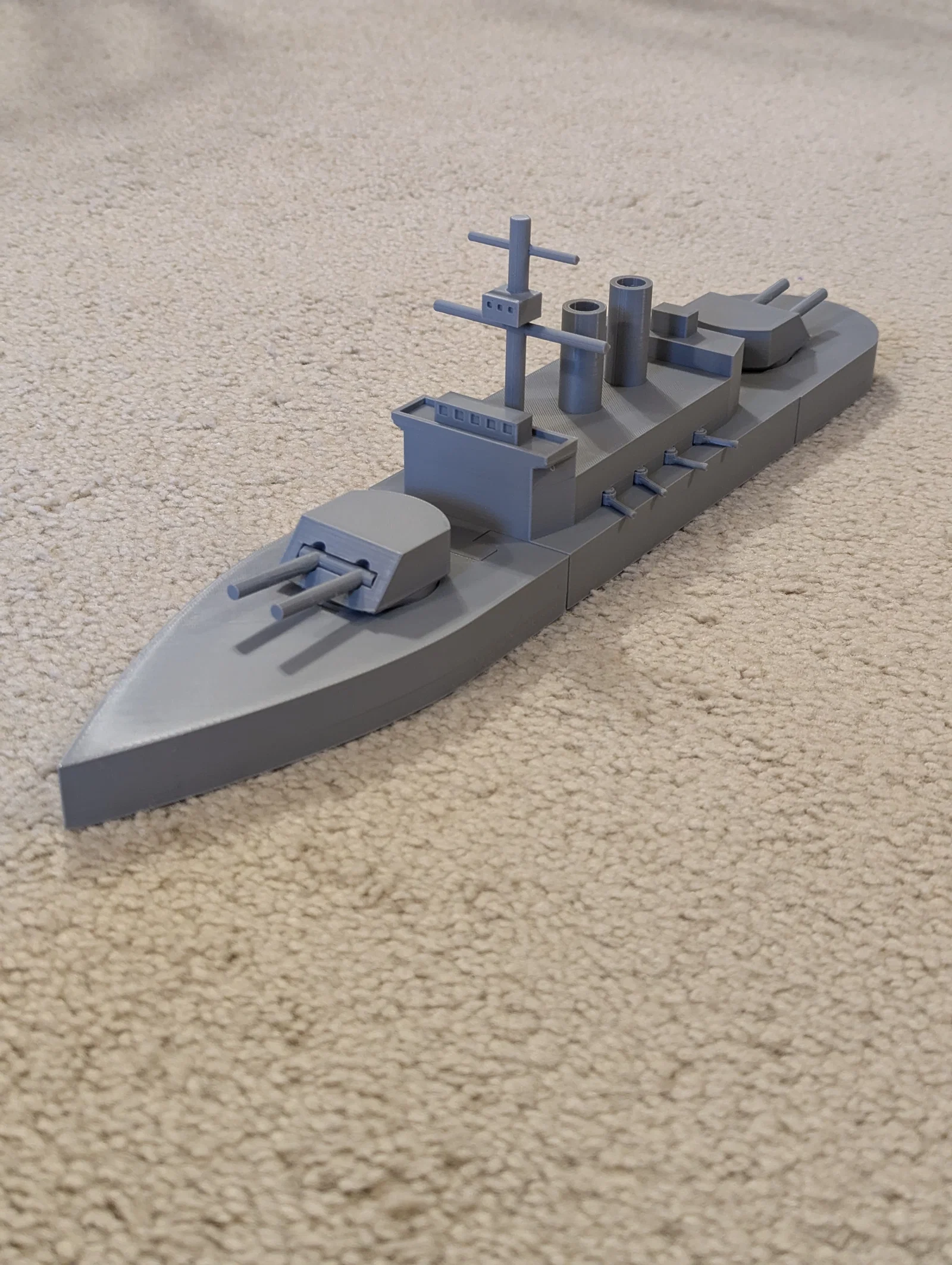

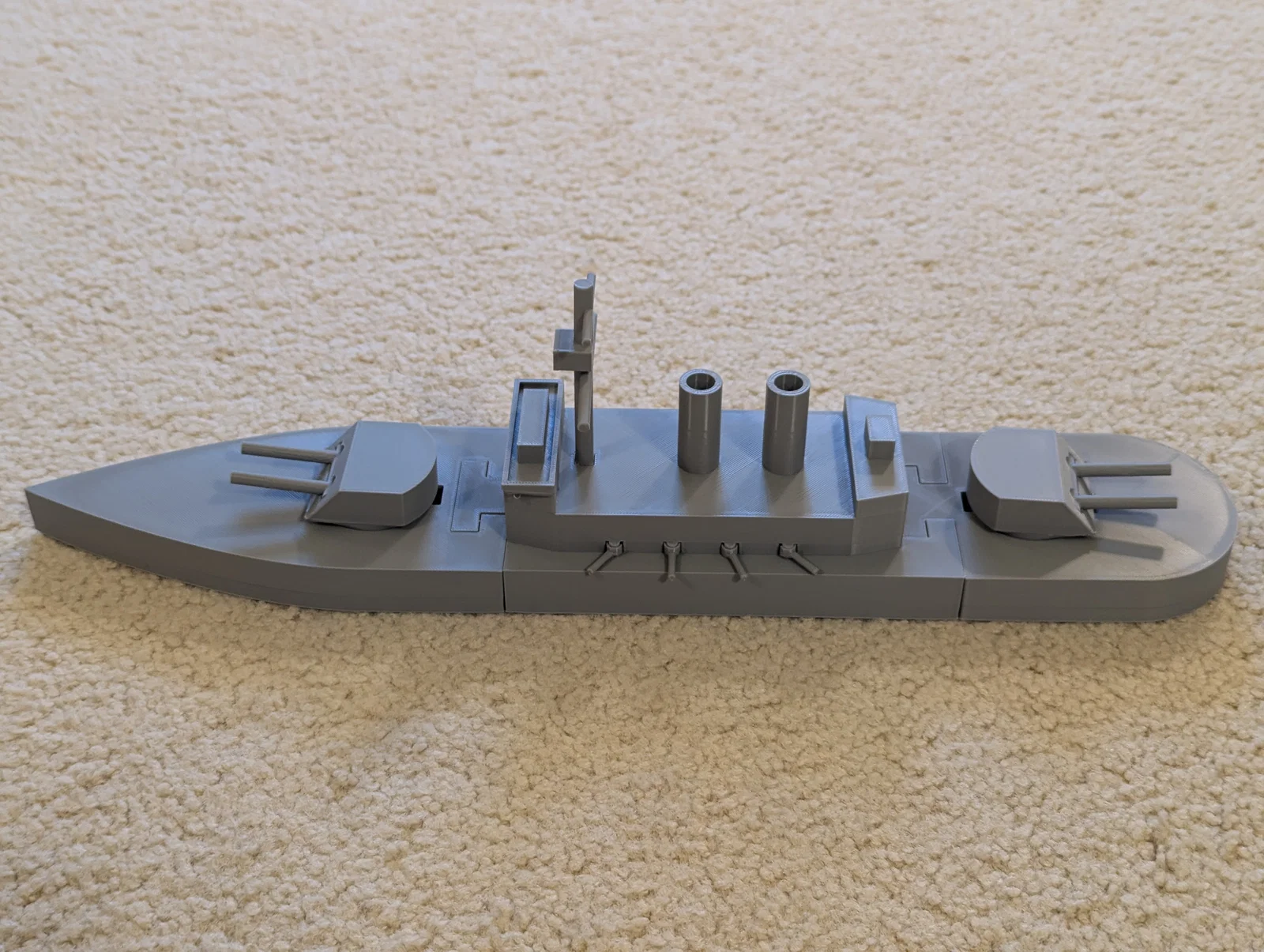

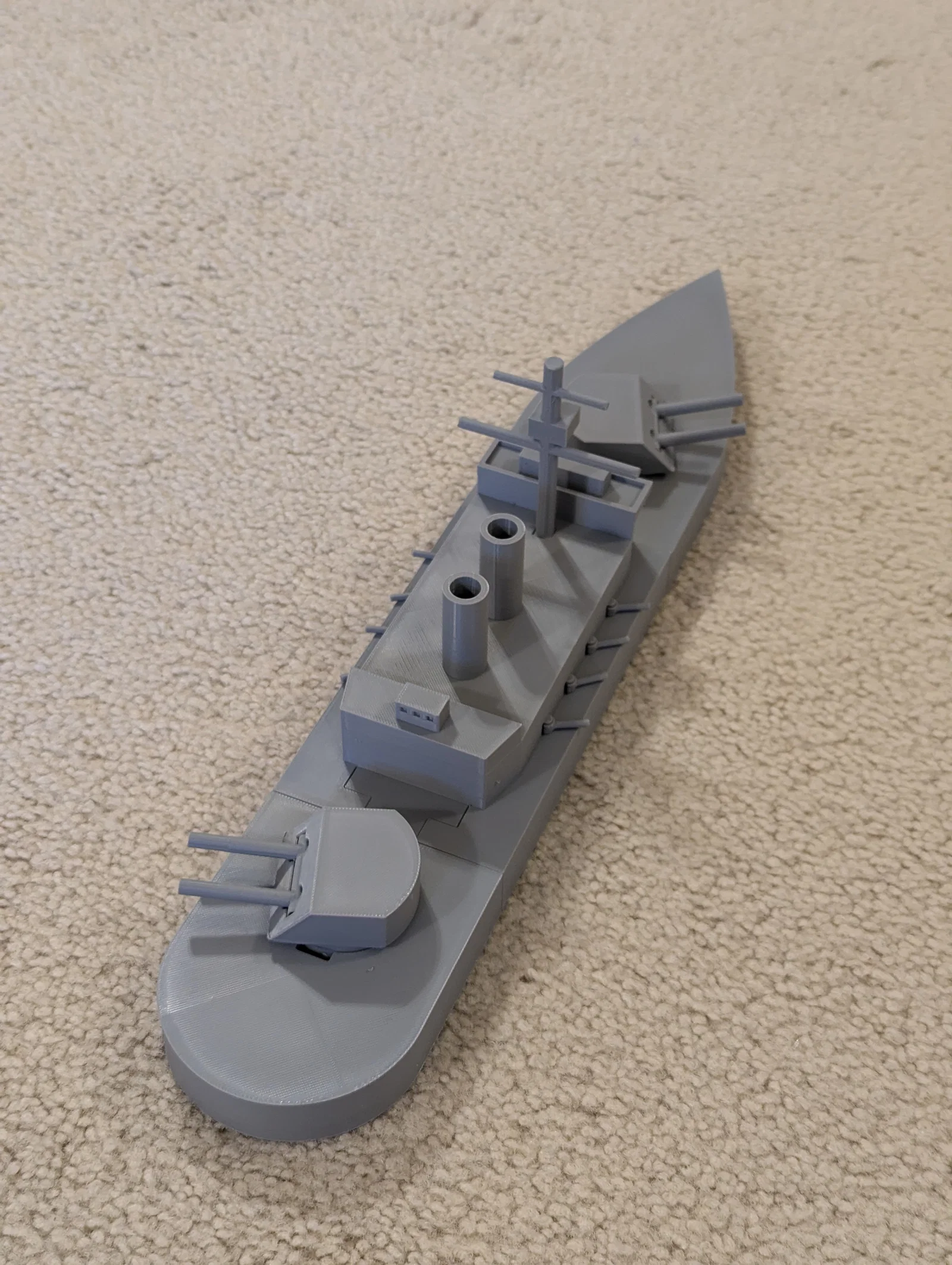

Đây là một mẫu thiết giáp hạm đơn giản (tự đặt tên lớp Endeavor-class), lấy cảm hứng khá thoáng từ thiết giáp hạm tiền-dreadnought Mikasa và các chiến hạm khác cùng thời kỳ đó (https://en.wikipedia.org/wiki/Pre-dreadnought_battleship). Mẫu này tương đối lớn, dài khoảng 435mm và rộng 80mm, được in và lắp ráp từ 3 phần. Hai tháp pháo chính ở mũi và lái có thể xoay và nâng/hạ nòng pháo. Các tháp pháo hông kiểu casemate cũng có thể xoay.

Đây là một bài tập cho mình về thiết kế model nhiều phần và tháp pháo casemate trong FreeCAD. Thiết kế tháp pháo chính được tái sử dụng từ mẫu Simple Navy Monitor của mình ().

Printing and Assembly:

Bạn có thể dùng file STEP hoặc STL để in từng phần. Để tham khảo, mình dùng layer height 0.2mm và thiết lập PLA generic trên máy A1 Mini.

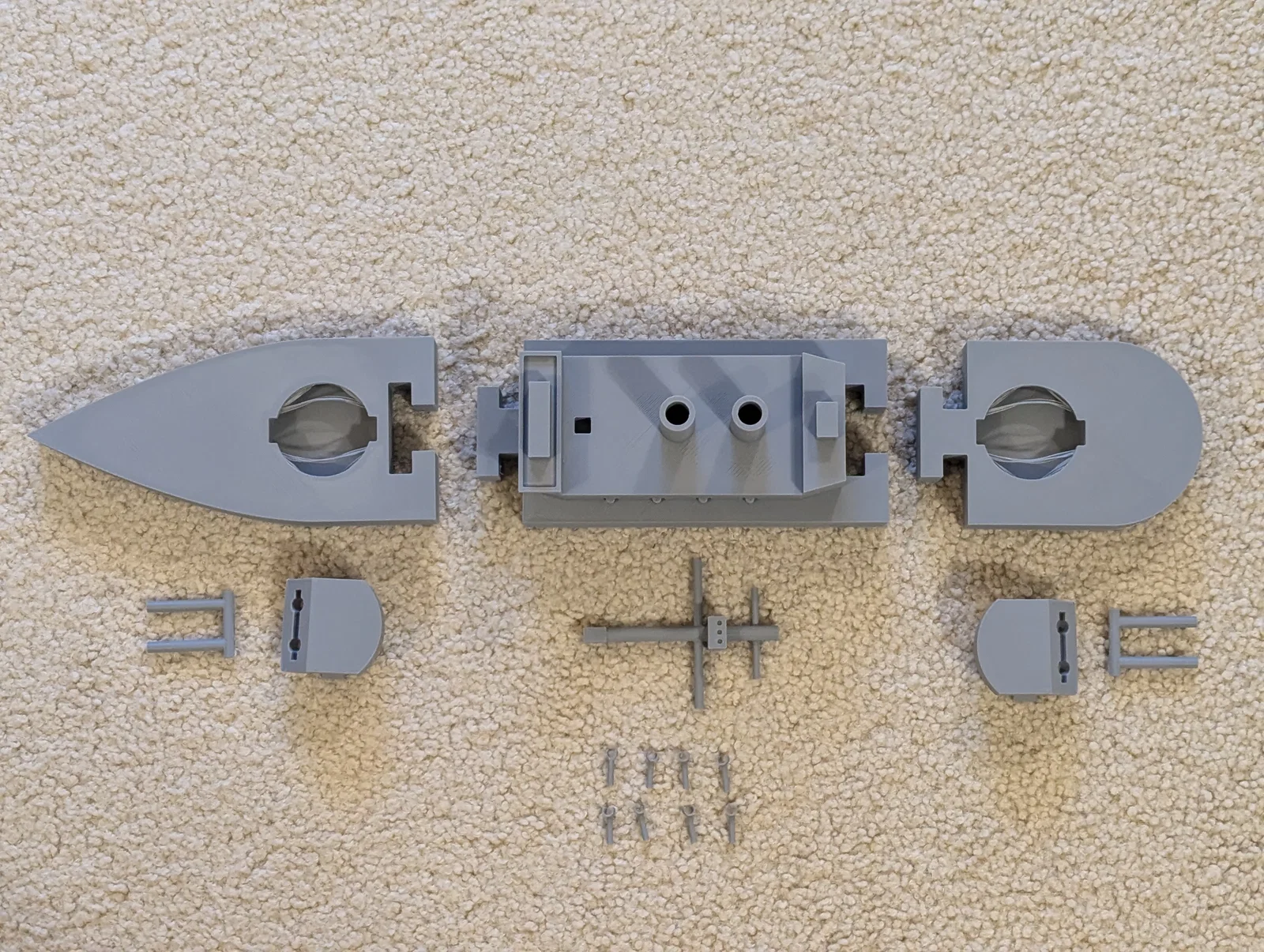

In các file STL/STEP: ForwardHull, MidHull, và AftHull. Các phần này sẽ khớp với nhau khá dễ qua mối nối dạng T-junction.

In file LookoutMast STL/STEP. Hiệu quả nhất là đặt nằm ngang, nằm ngửa. Đế vuông của cột buồm sẽ khít vào lỗ vuông trên Mid Hull, phía sau cầu tàu.

In 2 bộ file TurretHousing và TurretBarrel STL/STEP.

Phần turret housing nên in theo đúng chiều (mặt phải lên) (nếu in ngược có thể phải dùng supports). Dù các lỗ tháp pháo trên boong mũi/lái có thể bị stringing sau khi in, phần turret housing vẫn có thể bấm/snap xuyên qua khi bạn ấn nó qua lỗ. Hoặc bạn cắt bỏ sợi nhựa trước cũng được.

Phần turret barrel thì “khoai” hơn, nhưng mình in theo hướng thẳng đứng, đầu nòng hướng xuống, và dùng raft để đỡ khi in. Nếu bạn dùng raft hoặc supports, nhớ gỡ sạch sau khi in xong. Sau đó chỉ cần ấn nòng vào rãnh của turret housing; phần nòng sẽ hơi đàn hồi và snap vào đúng vị trí.

In 8 bản CasemateCannon STL/STEP. Mấy chi tiết này hơi lắt nhắt do kích thước nhỏ và hình dáng của nó. Chúng sẽ snap lên các ngàm trụ tròn ở hai bên phần mid hull.

Mình có cung cấp cả file STL và STEP, kèm file FreeCAD (RC2) gốc, cho ai muốn chỉnh sửa hoặc remix.

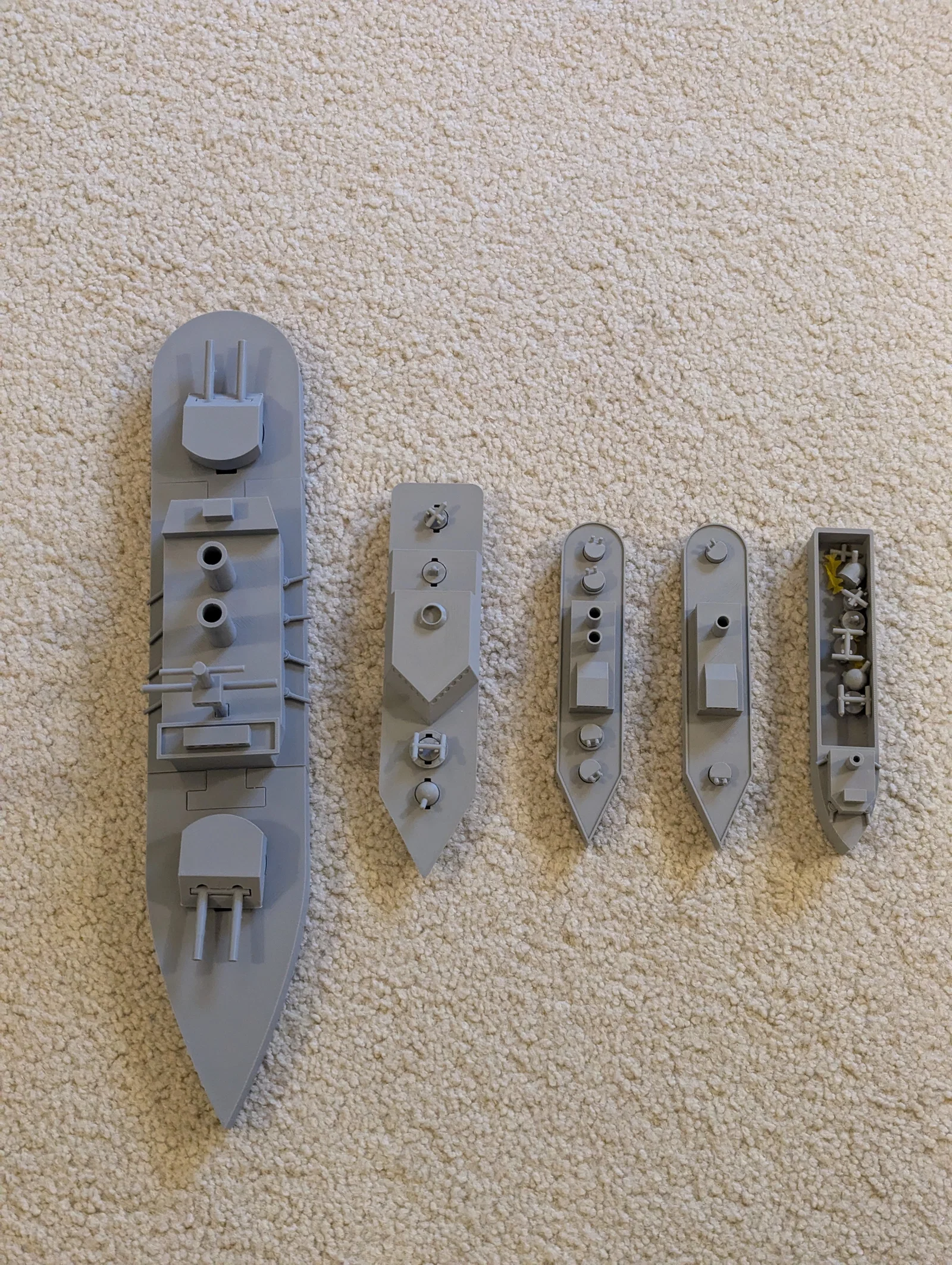

Nếu bạn thích một thiết kế thiết giáp hạm tương tự nhưng nhỏ hơn, có thể in gọn trên một build bed, xem thử mẫu “Simple Small Battleship” của mình:
