Giá đỡ nghiêng cho camera Eufy E110 baby monitor

Đây là một chân đế nghiêng cho camera giám sát trẻ em Eufy E110 (T8300/T8301). Nó giúp nghiêng ống kính xuống khi camera đặt trên một bề mặt phẳng (ví dụ, một món đồ nội thất cao).

Có bốn biến thể của mô hình:

• Góc 10 độ: điều này khá ổn định.
• Góc 20 độ: điều này có thể hơi lật khi tự đứng, hãy chắc chắn cắt nó với nhiều trọng lượng ở phía sau hoặc sử dụng một chất kết dính bổ sung để giữ nó ở vị trí.
• Góc 20 độ với đai ốc M18: điều này có một khe để thêm đai ốc DIN 934 M18 để tăng trọng lượng.
• Góc 22 độ với đai ốc M20: điều này có một khe để thêm đai ốc DIN 934 M20 để tăng trọng lượng.

Hướng dẫn in ấn

• Chọn tệp .stl bạn muốn (góc 10 hoặc 20 độ, hoặc 20 độ với đai ốc M18).
• Tùy chọn — không có đai ốc:
  • Khi cắt tệp, tăng % độ đầy về phía sau của chân đế để phân phối trọng lượng tốt hơn. Trong eSlicer, bạn có thể thêm một khối điều chỉnh vào hình dạng và cho nó một cài đặt độ đầy khác. Các tệp .gcode mà tôi đã cung cấp làm điều này.
• In tệp .stl theo hướng đã định.
• Đối với các phiên bản có đai ốc,

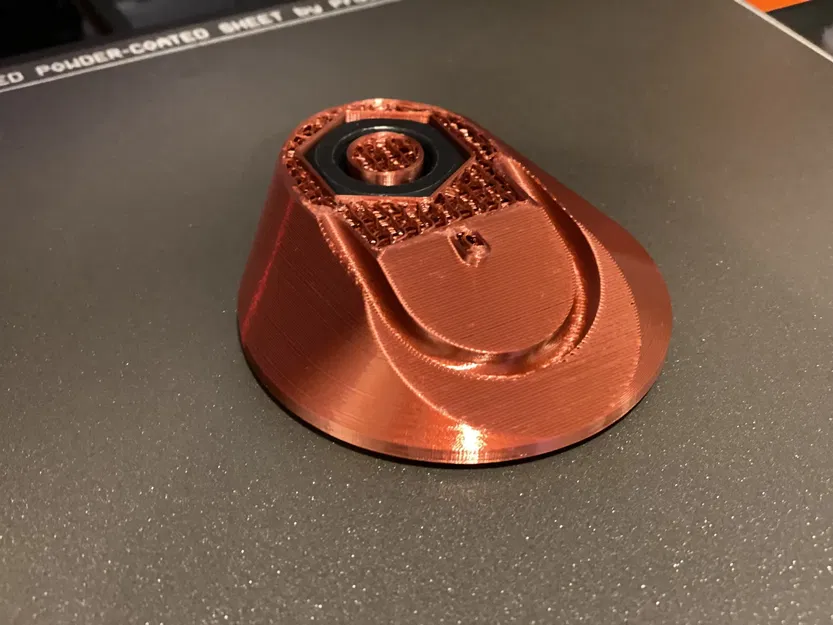

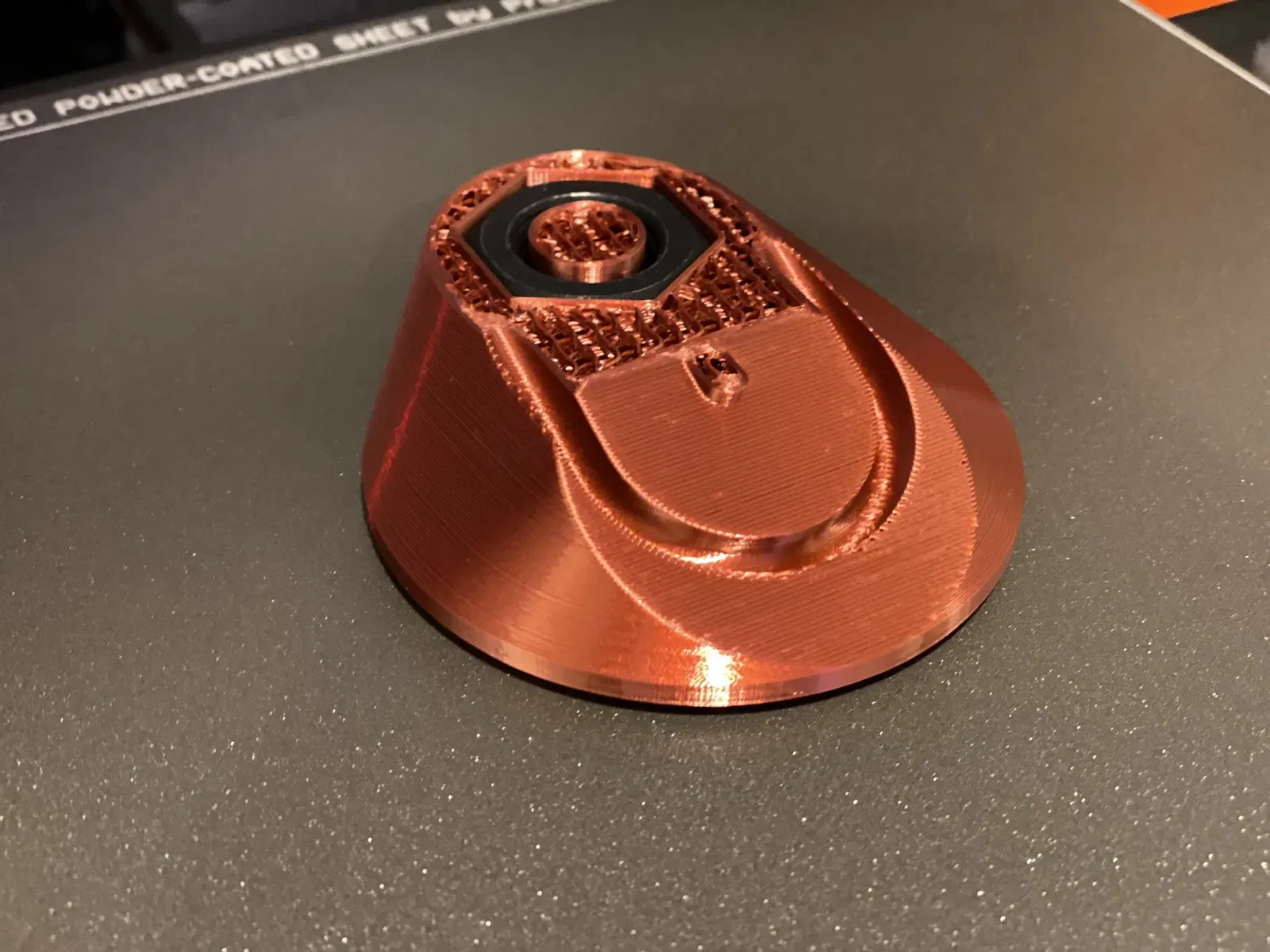

  • Chèn đai ốc với một vài giọt keo siêu dính để giữ nó không lắc lư bên trong.
  • Lưu ý: Tệp .gcode mà tôi đã bao gồm có một thuật toán tạm dừng tùy chỉnh. Khi tiếp tục, nó sẽ đùn một chút và bắt đầu một chuyển động 4 giây để cho bạn thời gian lau sạch vật liệu thừa.

Hướng dẫn lắp đặt

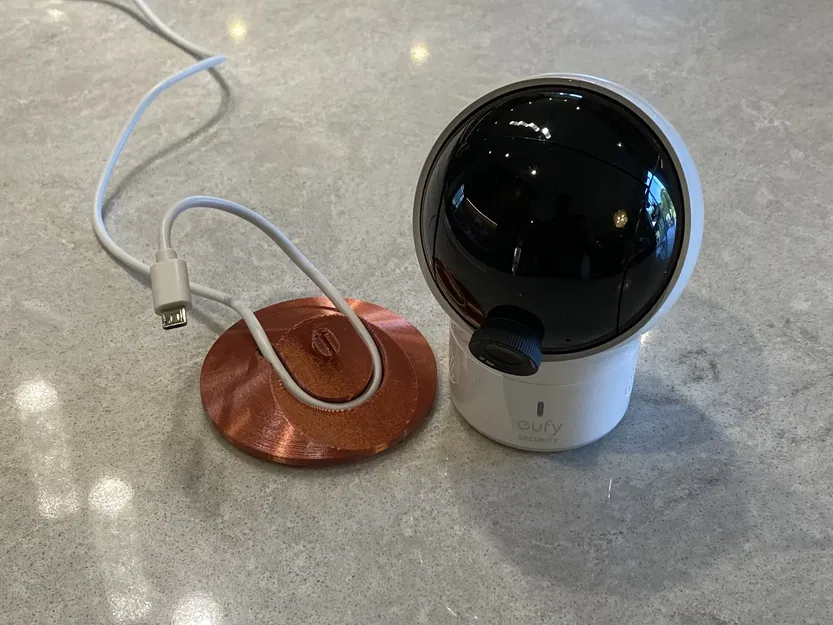

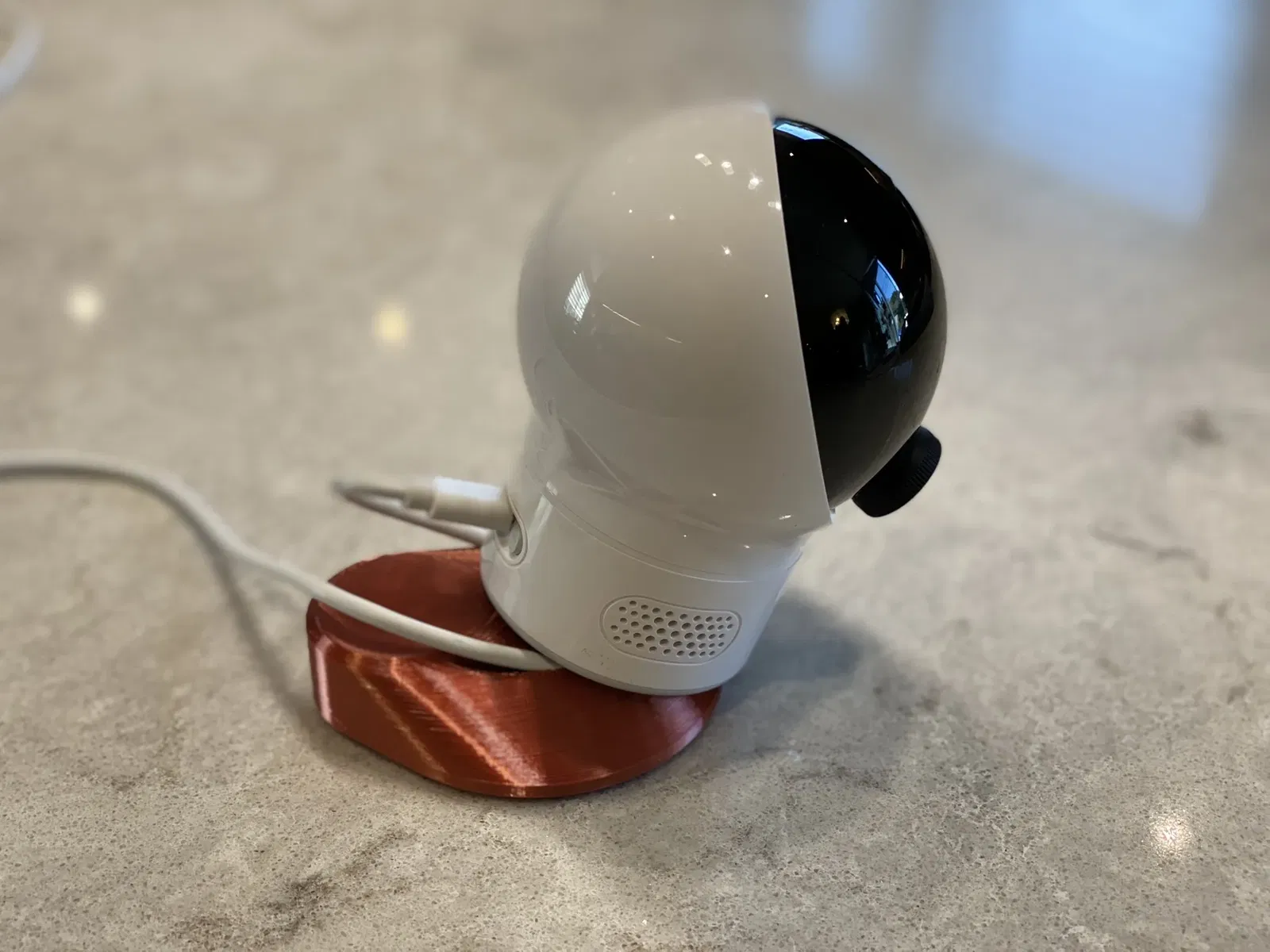

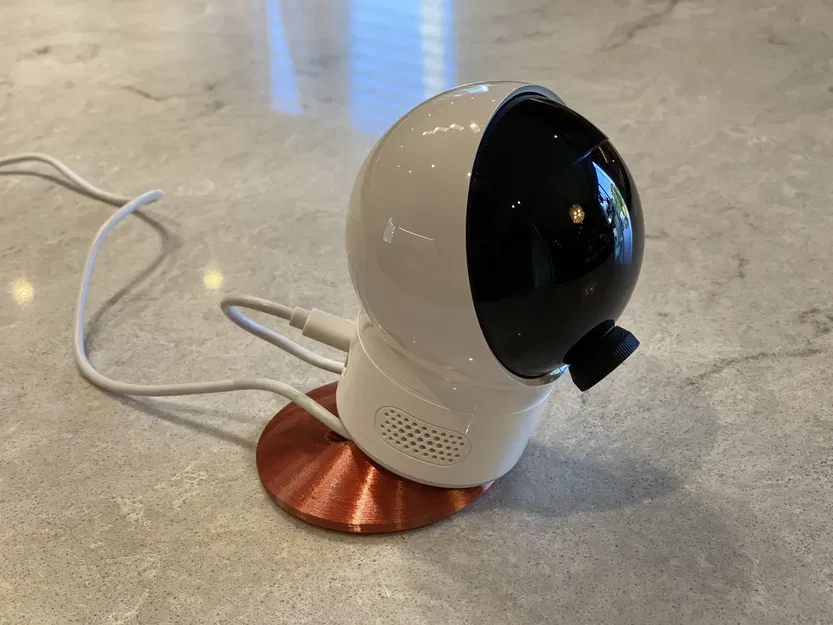

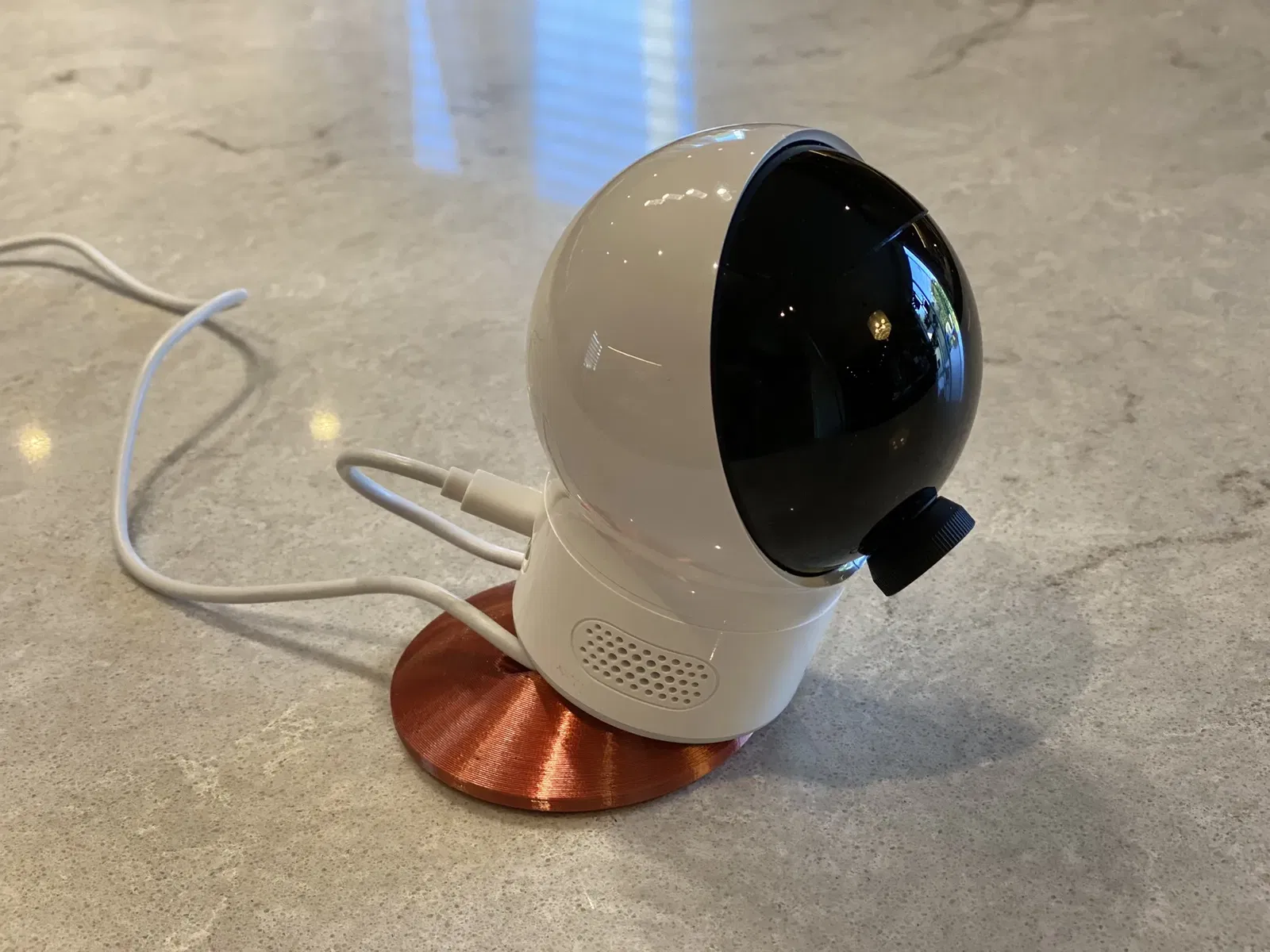

• Trượt camera vào chân đế nghiêng (giống như bạn sẽ làm với giá treo tường đi kèm).
• Tùy chọn luồn dây qua chân đế nghiêng (điều này giúp giữ camera ổn định).

Ghi chú an toàn

• Tuân theo tất cả các hướng dẫn an toàn của nhà sản xuất.
• Đảm bảo rằng camera, dây và nguồn điện không thể tiếp cận được với trẻ em.
• Cân nhắc sử dụng một chất kết dính bổ sung trên dây hoặc chân đế cho chân đế 20 độ không có đai ốc.

Ghi chú

• Tôi đã thiết kế mô hình này trong OpenSCAD và nó hoàn toàn có thể tham số hóa. Nếu bạn muốn một sửa đổi đơn giản (ví dụ: góc, kích thước đai ốc), vui lòng liên hệ và tôi sẽ xem tôi có thể làm gì.
