Cánh quạt thay thế 4010

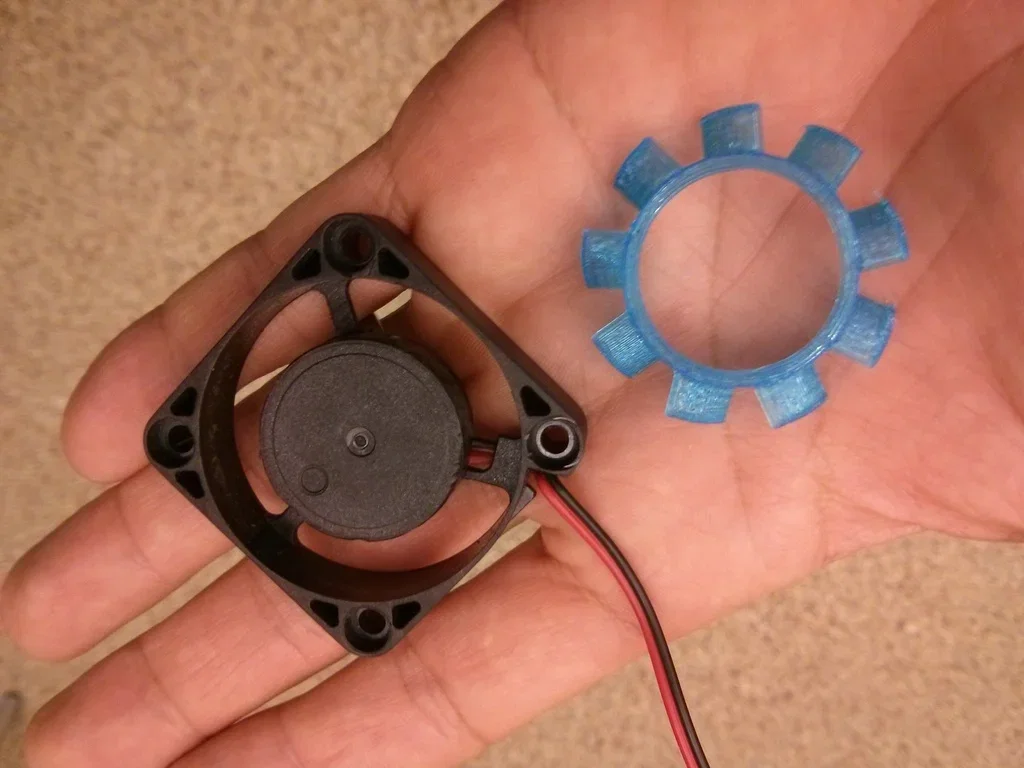

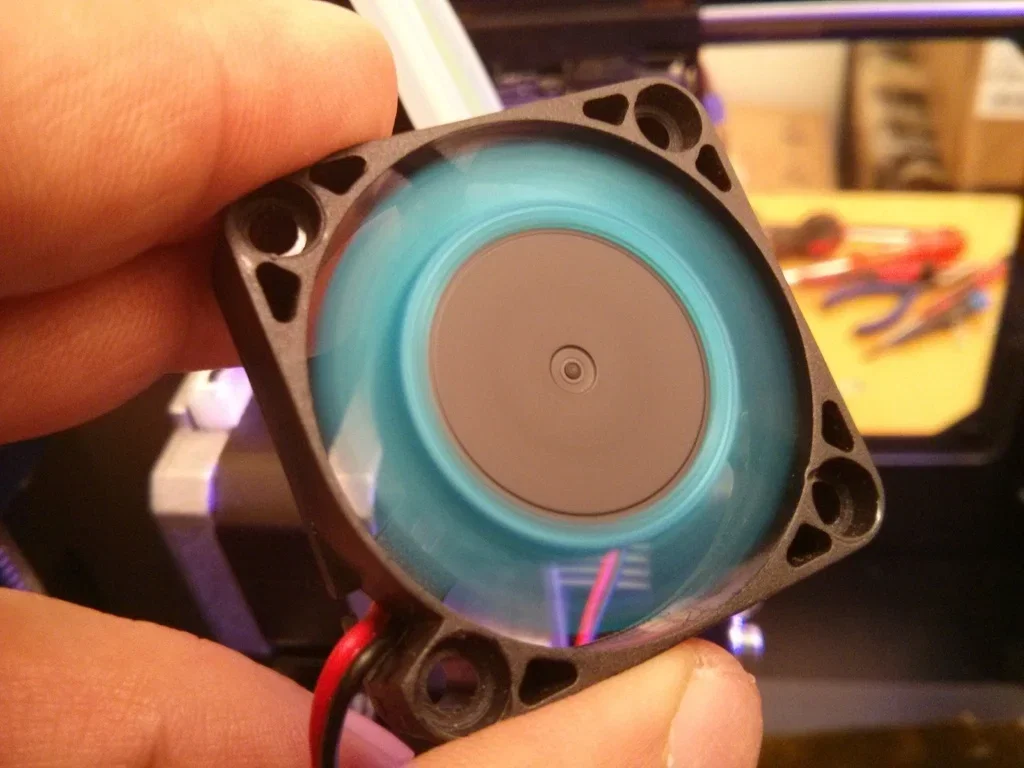

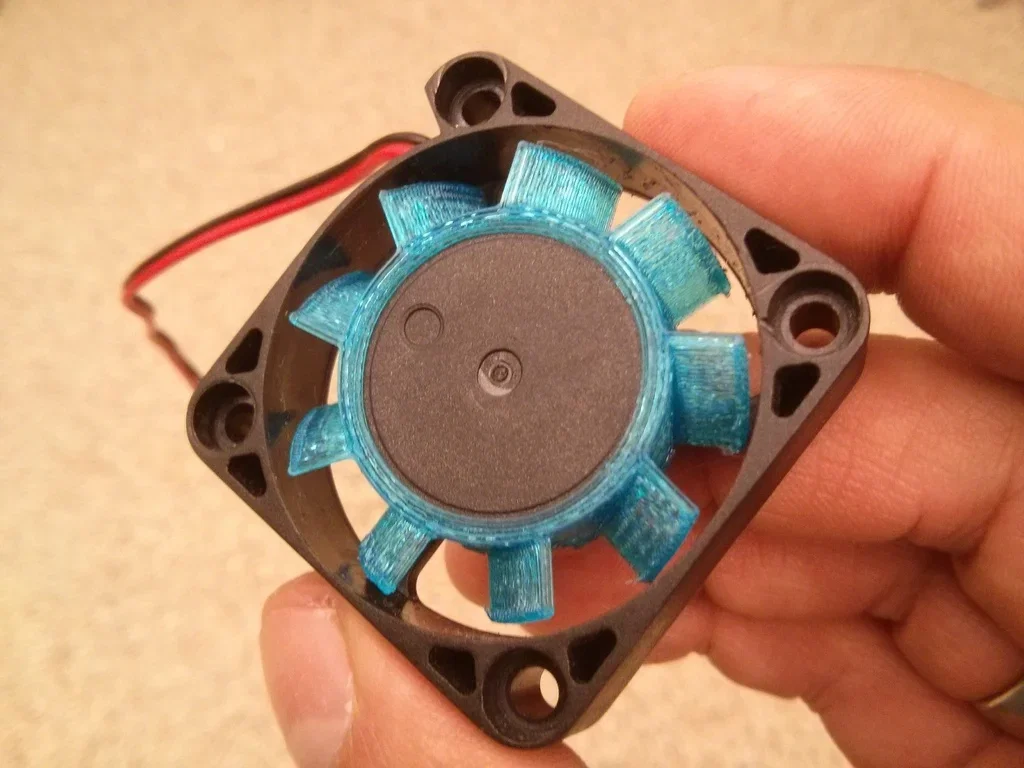

Cánh quạt thay thế in 3D dành cho quạt tản nhiệt đầu đùn (extruder). Chiếc quạt làm mát đặt phía trước bộ tản nhiệt của đầu đùn đóng vai trò quan trọng trong việc giữ mát cho khu vực phía trên hotend. Do sơ ý hoặc không may, cánh quạt có thể bị gãy nếu va chạm phải vật cản hoặc trong quá trình thay dây nhựa (filament). Việc duy trì khả năng làm mát của quạt là rất cần thiết, vì vậy thay thế cánh quạt cũ bằng linh kiện dự phòng là điều bắt buộc. Tuy nhiên, với tinh thần của người dùng máy in 3D Replicator tại nhà, chúng tôi muốn thử nghiệm xem liệu cánh quạt có thể được thay thế bằng linh kiện in 3D hay không. Sau khi cắt bỏ phần cánh cũ và mài phẳng phần còn lại, trục quạt sẽ trở thành hình trụ, nơi chúng ta có thể gắn một mặt bích (flange) với cánh quạt mới. Chỉ sau vài phút đo đạc với thước kẹp và sử dụng phần mềm CAD, chúng tôi đã tạo ra một mặt bích mỏng (0.5 mm) cùng 9 cánh quạt đi kèm. Thiết kế này được tối ưu để kẹp chặt vào vỏ motor đã loại bỏ cánh cũ mà không cần dùng đến keo dán. Các thử nghiệm của chúng tôi đã thành công, cho phép bạn in 3D cánh quạt mới để sử dụng tạm thời trong lúc chờ đợi quạt thay thế được vận chuyển đến. :) Linh kiện này được tùy chỉnh để lắp vừa với loại quạt tản nhiệt 24V phổ biến phía trước bộ tản nhiệt nhôm của đầu đùn. Kích thước quạt là 40 x 40 x 10 mm. Một mẫu quạt phổ biến thường dùng là FONSONING FSY40S24M.
