Khay Gridfinity lưu trữ pin nút (coin cell) 1x1

Đây là một hộp lưu trữ có thể xếp chồng cho các loại pin nút (coin cell) phổ biến, được thiết kế cho hệ thống sắp xếp Gridfinity của ZackFreedman

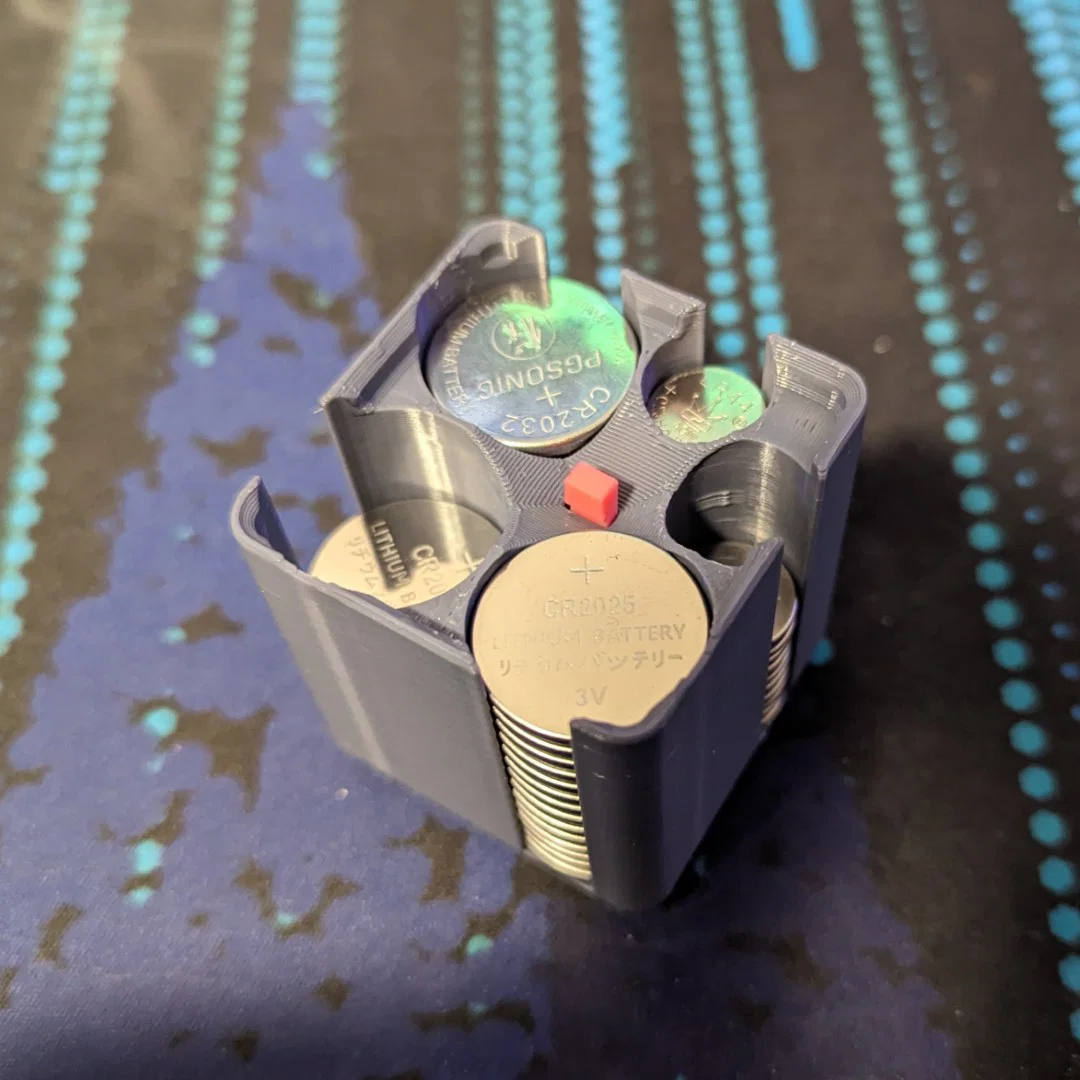

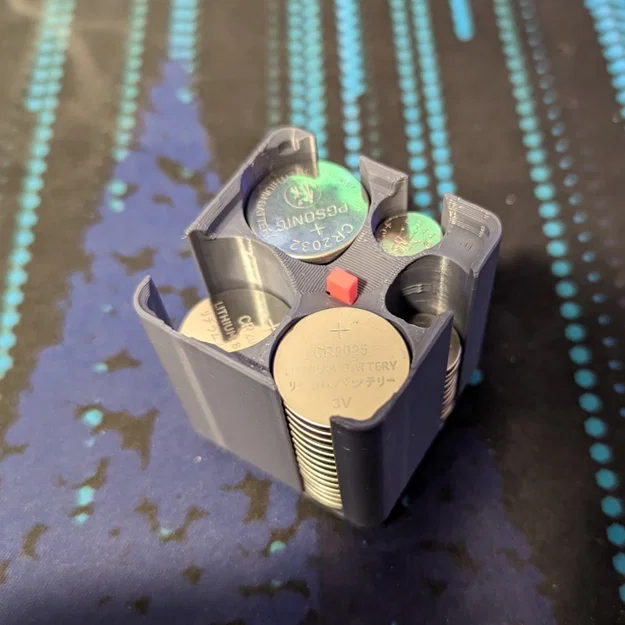

Khay Gridfinity 1x1 này có:

• 3x ngăn cho pin cỡ CR20xx
• 1x ngăn cho pin cỡ LR44/357
• 1x ngăn cho pin cỡ CR12xx (cũng có thể dùng như ngăn LR44 thứ hai, vì chỉ lớn hơn chút xíu)
• 1x ngăn để cất miếng nêm hỗ trợ (helping wedge)

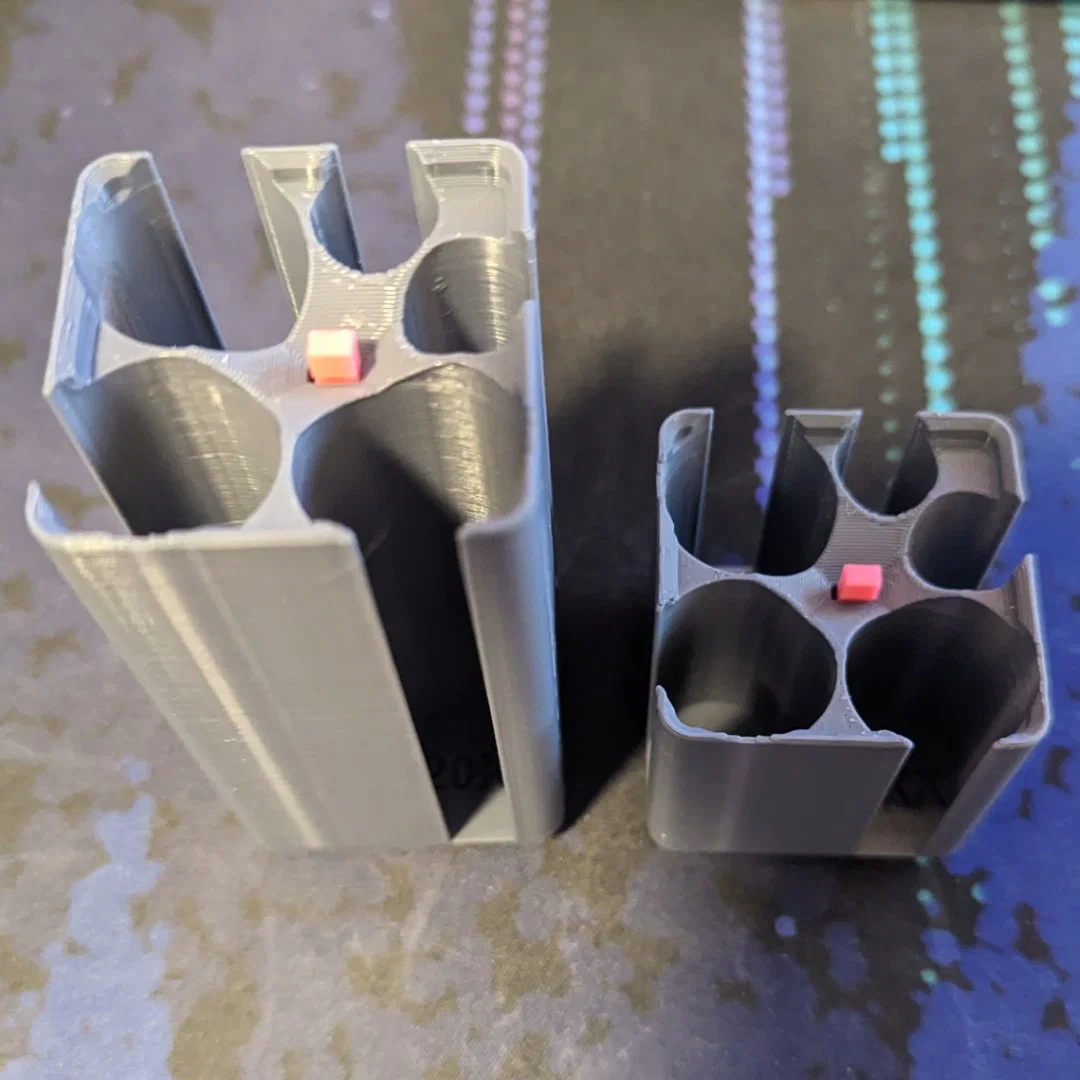

STL được cung cấp cho cả bản chiều cao tiêu chuẩn (1x1x6 units) và chiều cao gấp đôi (1x1x12 units). Phần đế dùng thiết kế “magnet holes only” của Gridfinity Rebuilt.

Vẫn cho phép xếp chồng với các hộp khác, bản tiêu chuẩn có mỗi khe pin chứa được tổng chiều dài pin khoảng 36mm, còn bản gấp đôi là 77mm. Số lượng pin bỏ vừa trong mỗi khe tất nhiên sẽ tùy theo kích thước loại pin bạn cất.

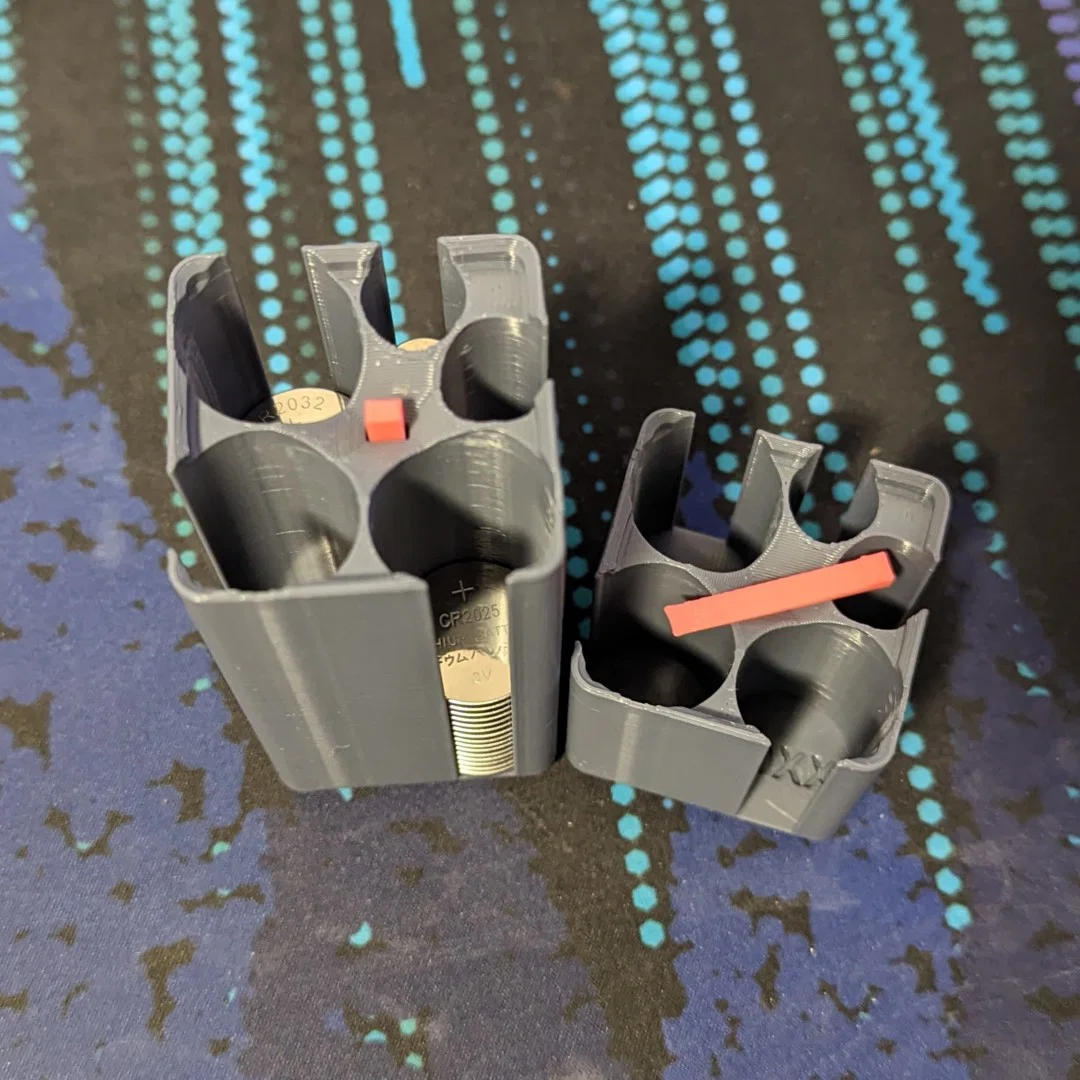

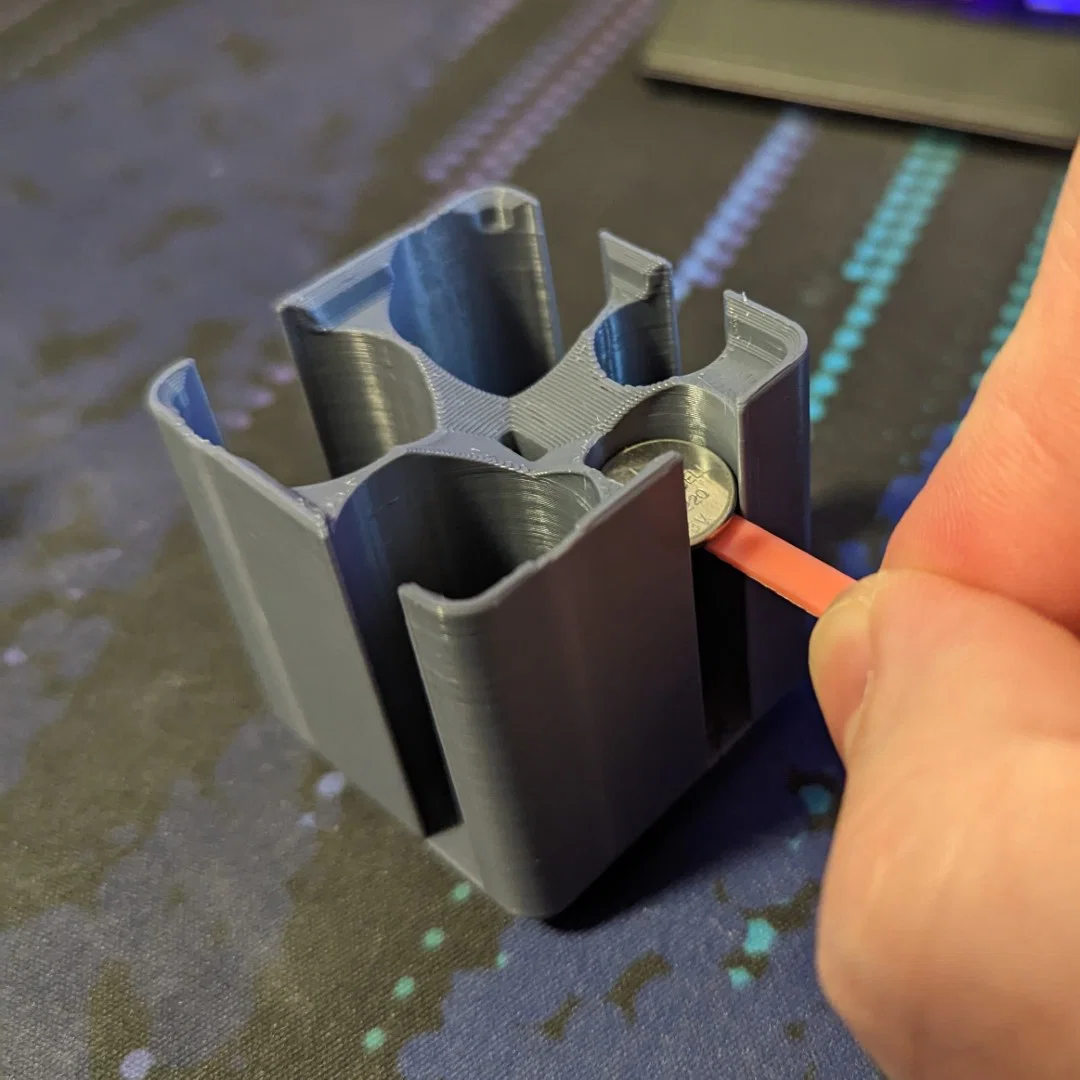

Miếng ‘wedge’ đi kèm được thiết kế để cất ở khe giữa cho tiện, và dùng để bẩy/lấy pin ra khỏi khe dễ hơn. Nó cũng giúp đưa pin vào khe mà không bị lật hoặc xoay ngang. Xem hình để thấy ví dụ!

Mình có kèm cả phiên bản có và không có chữ khắc (embedded text) ở đáy các khe, phòng khi bạn không thích.

Print settings:

• Thiết lập kiểu Gridfinity thường dùng. Infill thấp, không cần supports.
• Một số vách giữa các khe khá mỏng. Nhớ preview trước khi in để kiểm tra tất cả đều dính liền với nhau!
• Riêng phần wedge: khuyến nghị dùng layer height nhỏ hơn hoặc bật adaptive layer height để đảm bảo in ra đúng dạng cái nêm!

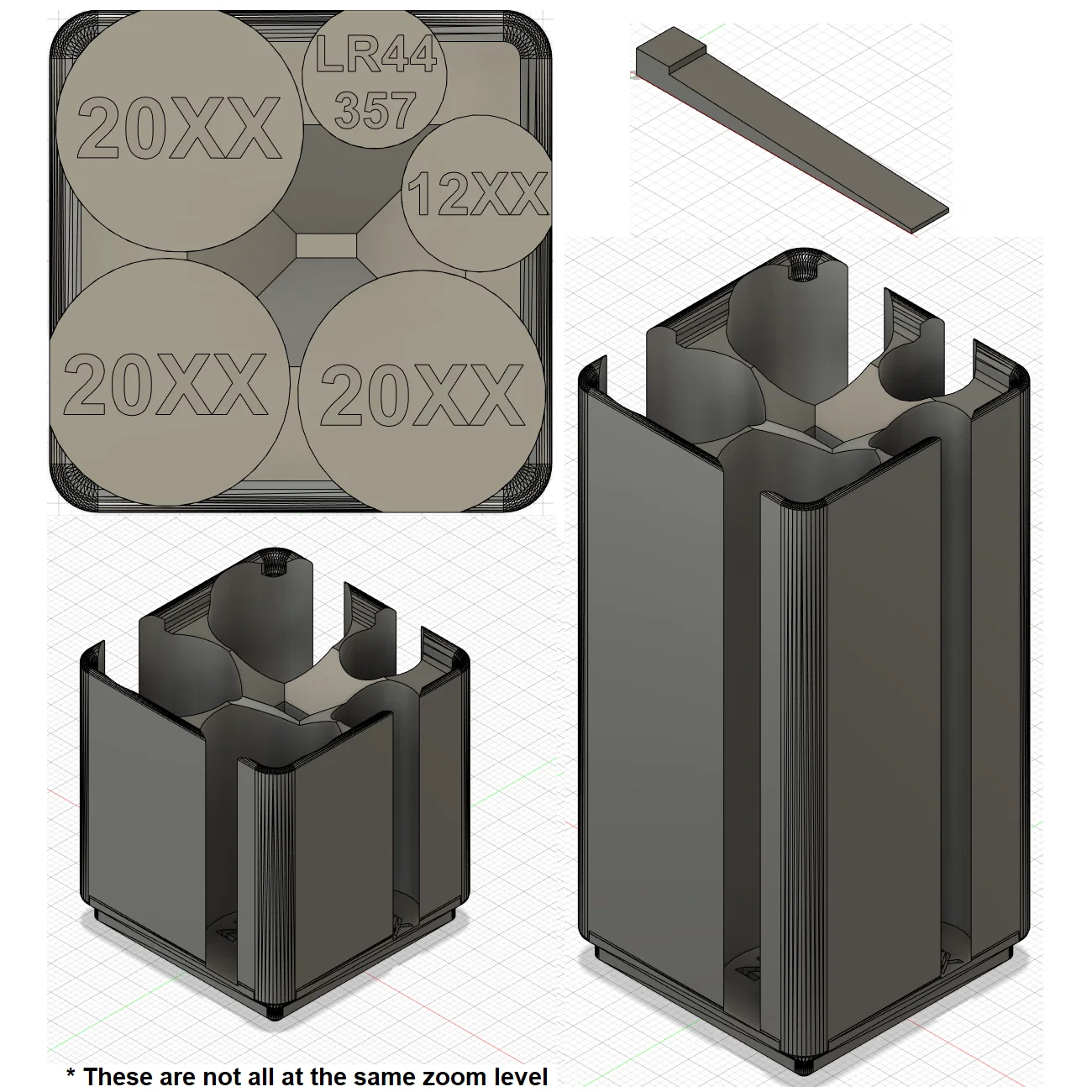

Các hộp đế được export từ Gridfinity Rebuilt, sau đó chỉnh sửa bằng Fusion360 để thêm lỗ/chữ/etc. Thiết kế được lấy cảm hứng từ mẫu của dhiltonp ở đây, chỉ là mình làm các khe khác đi cho hợp nhu cầu hơn. Mình cũng đã để là remix của mẫu đó, nhưng về mặt kỹ thuật thì không phải remix trực tiếp từ model kia.

CẬP NHẬT 24/03/2024: Nhiều người đã báo cáo model này là nguy hiểm. Dù mình không nghĩ lỗi nằm ở model nếu người dùng làm chập mạch (đây là rủi ro với mọi kiểu holder pin dạng này, kể cả từng viên pin lẻ), mình sẽ thêm cảnh báo:
BẠN TỰ CHỊU RỦI RO KHI SỬ DỤNG MODEL NÀY! Đảm bảo không in bằng filament dẫn điện và không tạo thành mạch kín giữa các viên pin khi xếp chồng. Nếu bạn lo ngại bất kỳ rủi ro nào, hãy chèn vật liệu cách điện giữa các viên pin (ví dụ một mảnh giấy nhỏ hoặc băng keo) hoặc tránh dùng model này hoàn toàn.
