File CAD chuẩn Apple MagSafe để thiết kế giá đỡ sạc 3D

Mô hình kỹ thuật chính xác cho bộ sạc MagSafe

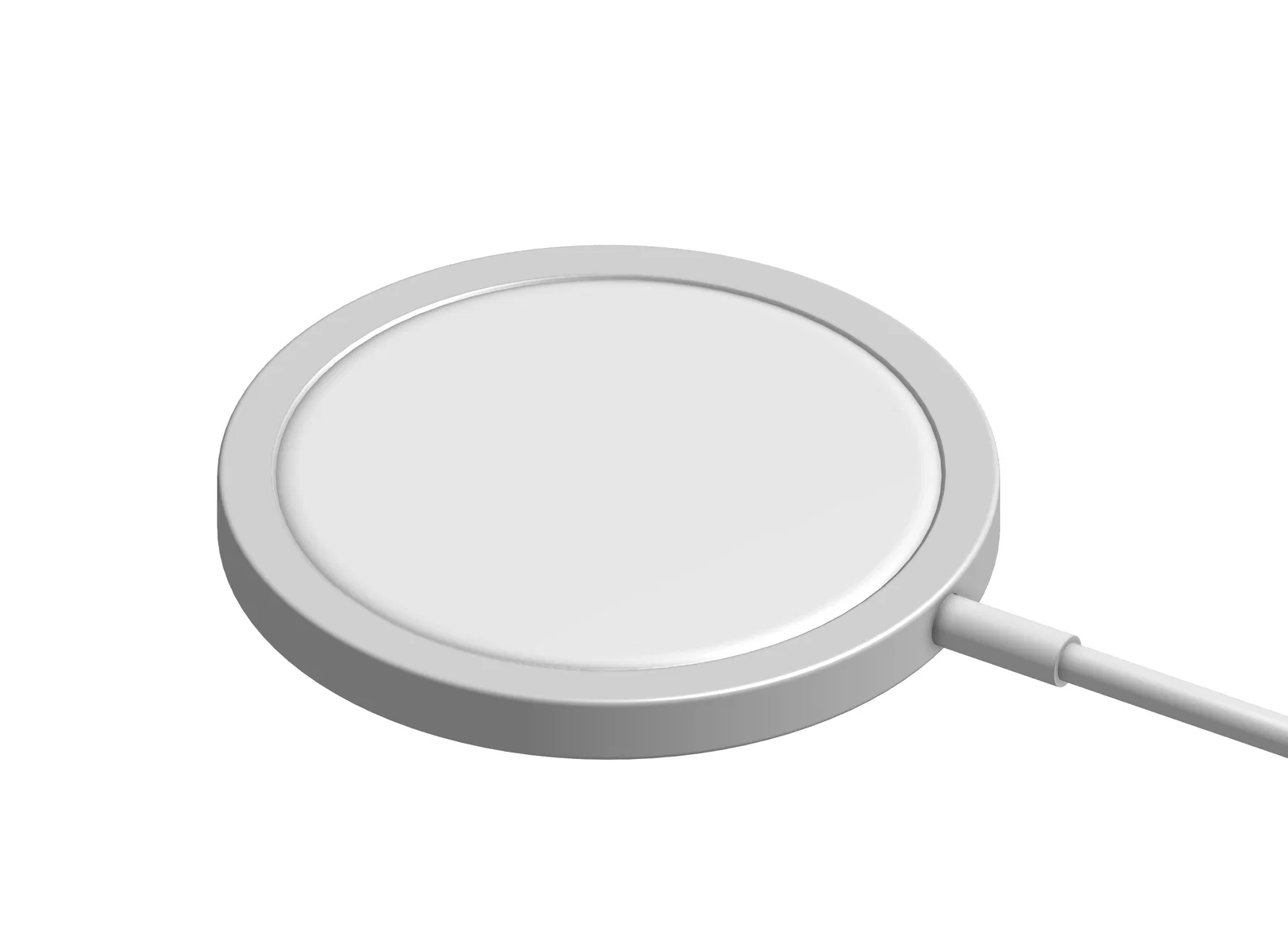

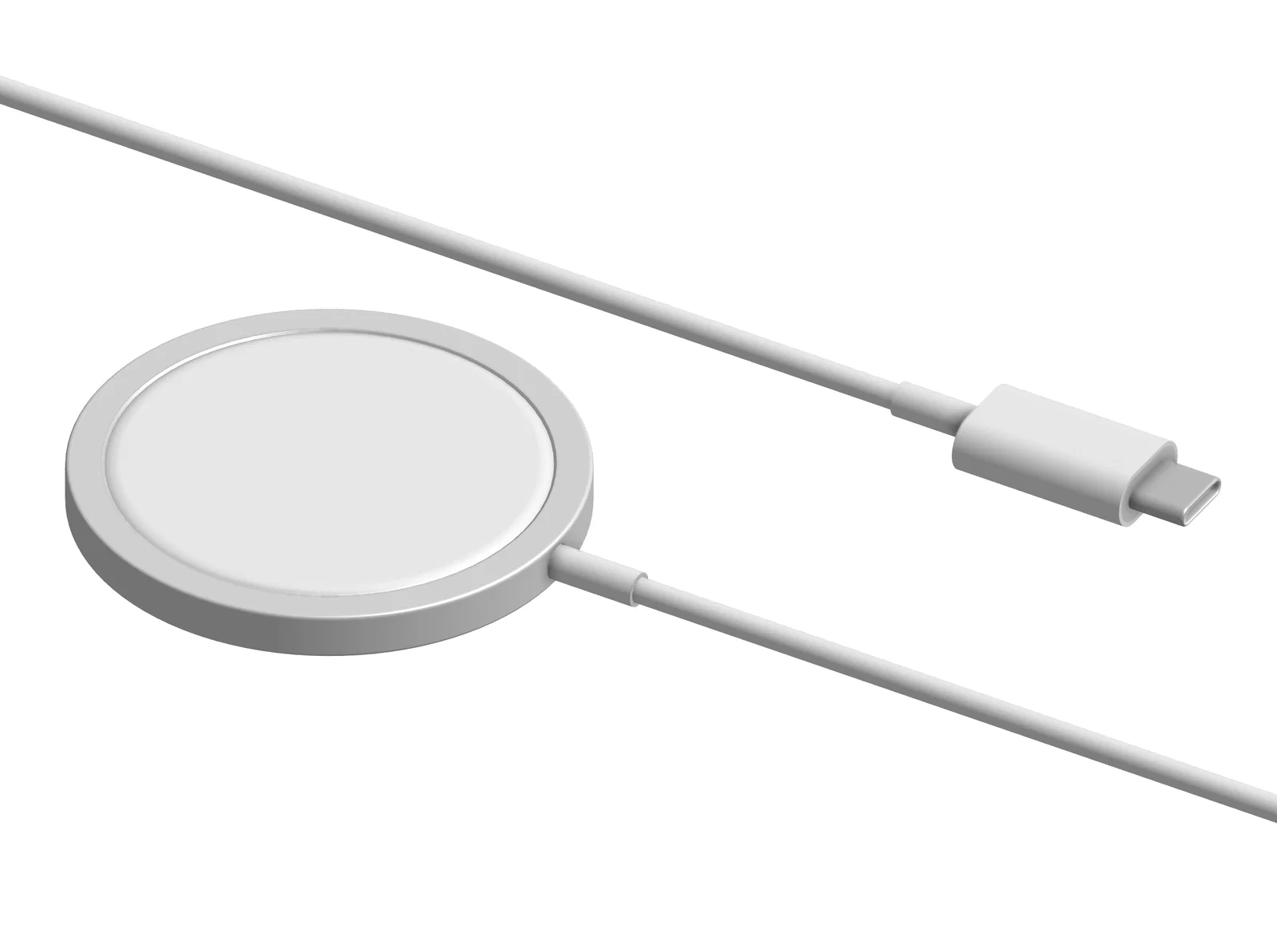

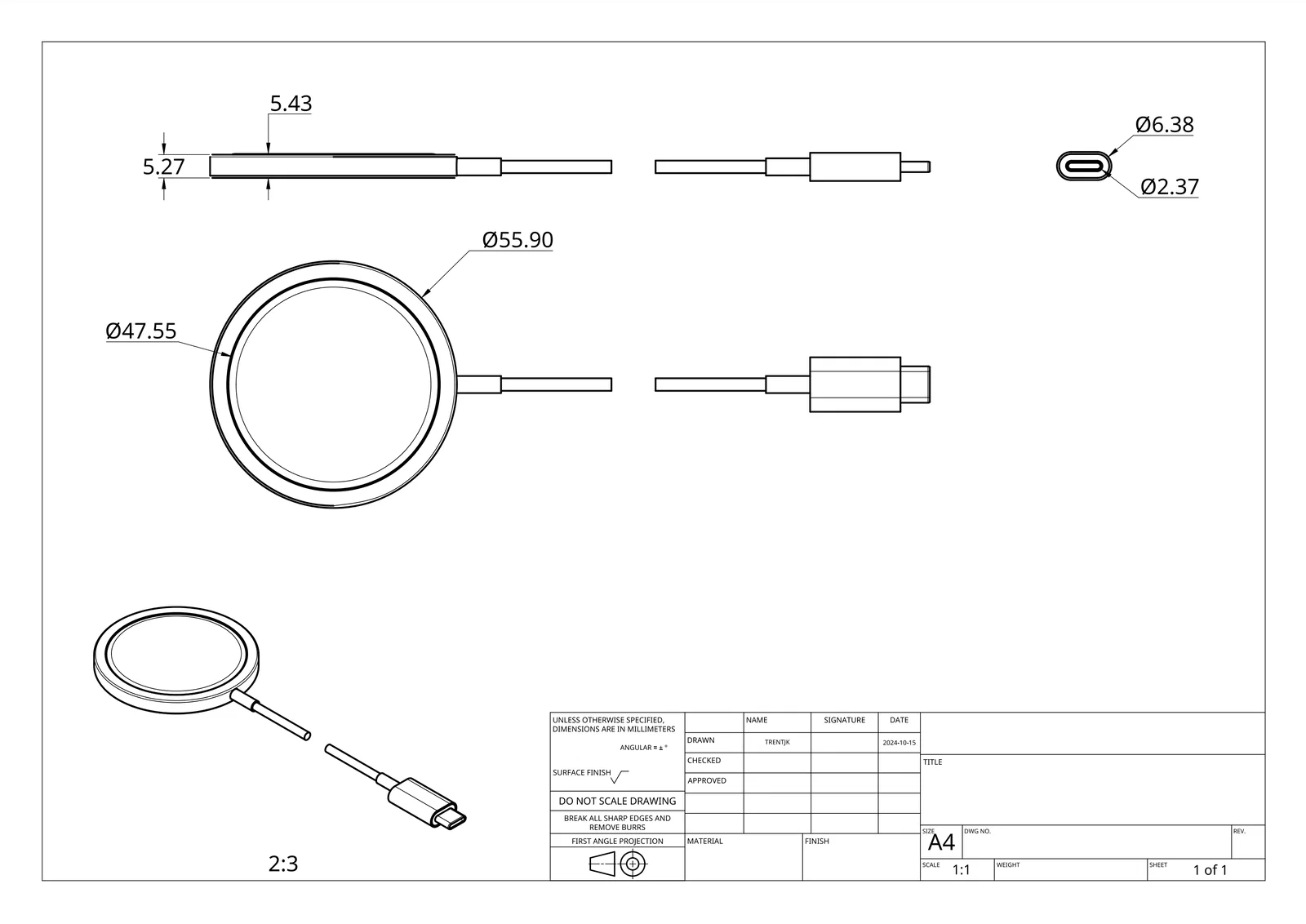

Đây là file thiết kế CAD (định dạng STEP) cực kỳ chi tiết, mô phỏng chính xác hình dáng và kích thước của bộ sạc MagSafe cùng đầu cắm USB-C từ Apple. Tác giả đã sử dụng thước kẹp chuyên dụng để đo đạc và tạo dựng lại mô hình này với độ sai số cực thấp, chỉ trong khoảng ± 0.02 mm. Nhờ đó, bạn hoàn toàn có thể yên tâm sử dụng file này làm cơ sở dữ liệu để thiết kế các loại đế sạc MagSafe tùy chỉnh hoặc các giá đỡ điện thoại thông minh theo phong cách riêng của mình.

Mục đích chính của bộ mô hình này là hỗ trợ các nhà sáng tạo và cộng đồng đam mê in 3D trong việc tạo ra các sản phẩm phụ kiện tích hợp sạc không dây. Thay vì phải mất công đo đạc thủ công và phỏng đoán kích thước của củ sạc, bạn chỉ cần tải file thiết kế chính xác này về và tích hợp trực tiếp vào phần mềm CAD của mình. Nó không chỉ giúp rút ngắn thời gian làm việc mà còn đảm bảo các phụ kiện in ra có độ vừa vặn hoàn hảo, chắc chắn và trông chuyên nghiệp như hàng chính hãng.

Dưới đây là một số thông tin hữu ích khi bạn sử dụng file thiết kế này cho các dự án in 3D của mình:

• Độ chính xác cực cao: Mô hình được đo đạc cẩn thận với sai số ± 0.02 mm, đảm bảo tính ứng dụng cao cho kỹ thuật.
• Dễ dàng tích hợp: File STEP chuẩn giúp bạn dễ dàng import vào các phần mềm như Fusion 360, SolidWorks hoặc Blender để thiết kế bao quanh.
• Gợi ý vật liệu in: Khi thiết kế đế sạc cho MagSafe, hãy ưu tiên các loại nhựa như PETG hoặc ABS để chịu nhiệt tốt hơn, tránh biến dạng trong quá trình sạc dài.
• Lưu ý về kích thước: Hãy đảm bảo bạn bù trừ khoảng dung sai nhỏ (từ 0.1mm đến 0.2mm) trong thiết kế để khi in xong, củ sạc MagSafe có thể lọt vào vừa khít mà không quá chật.

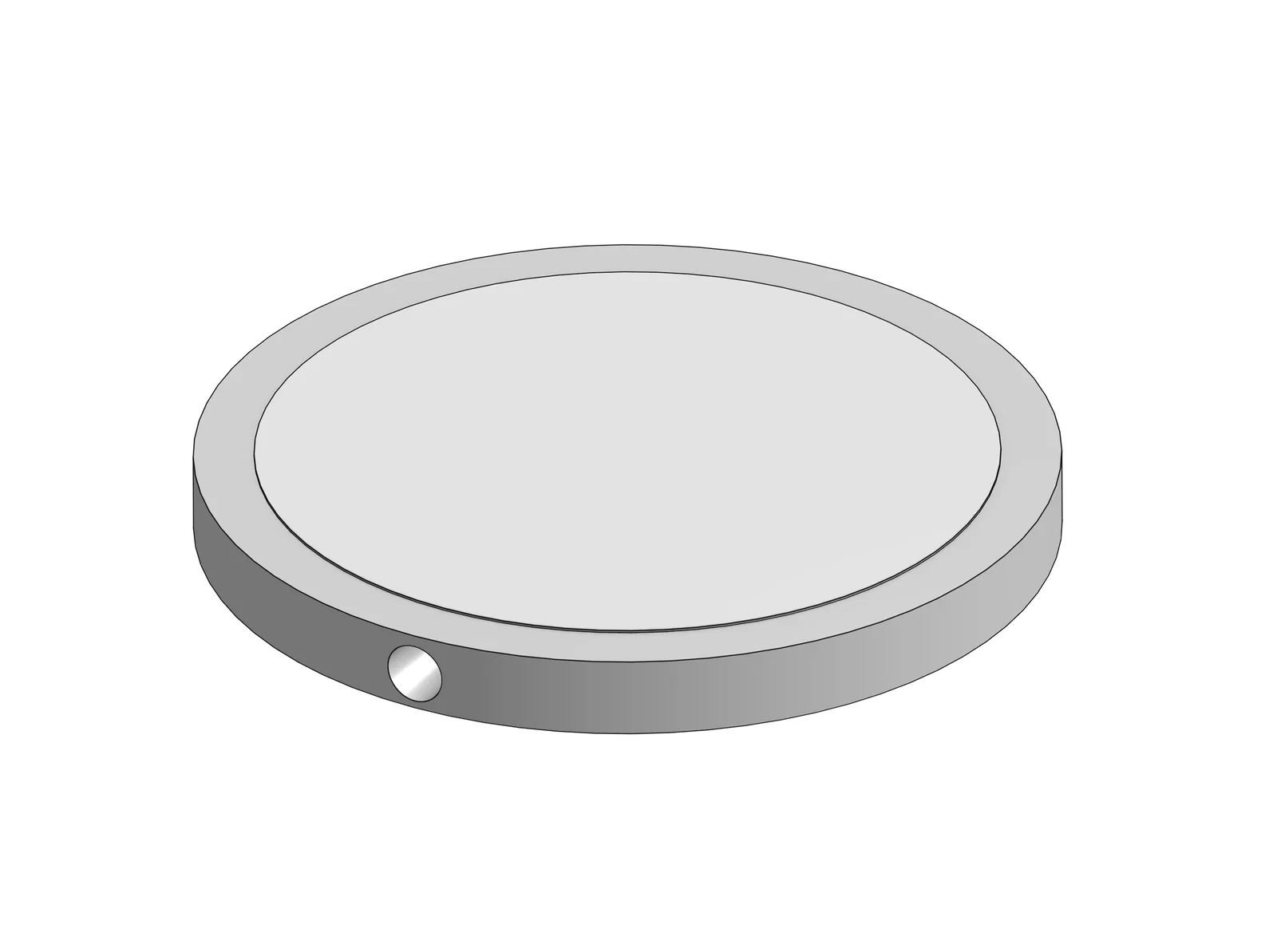

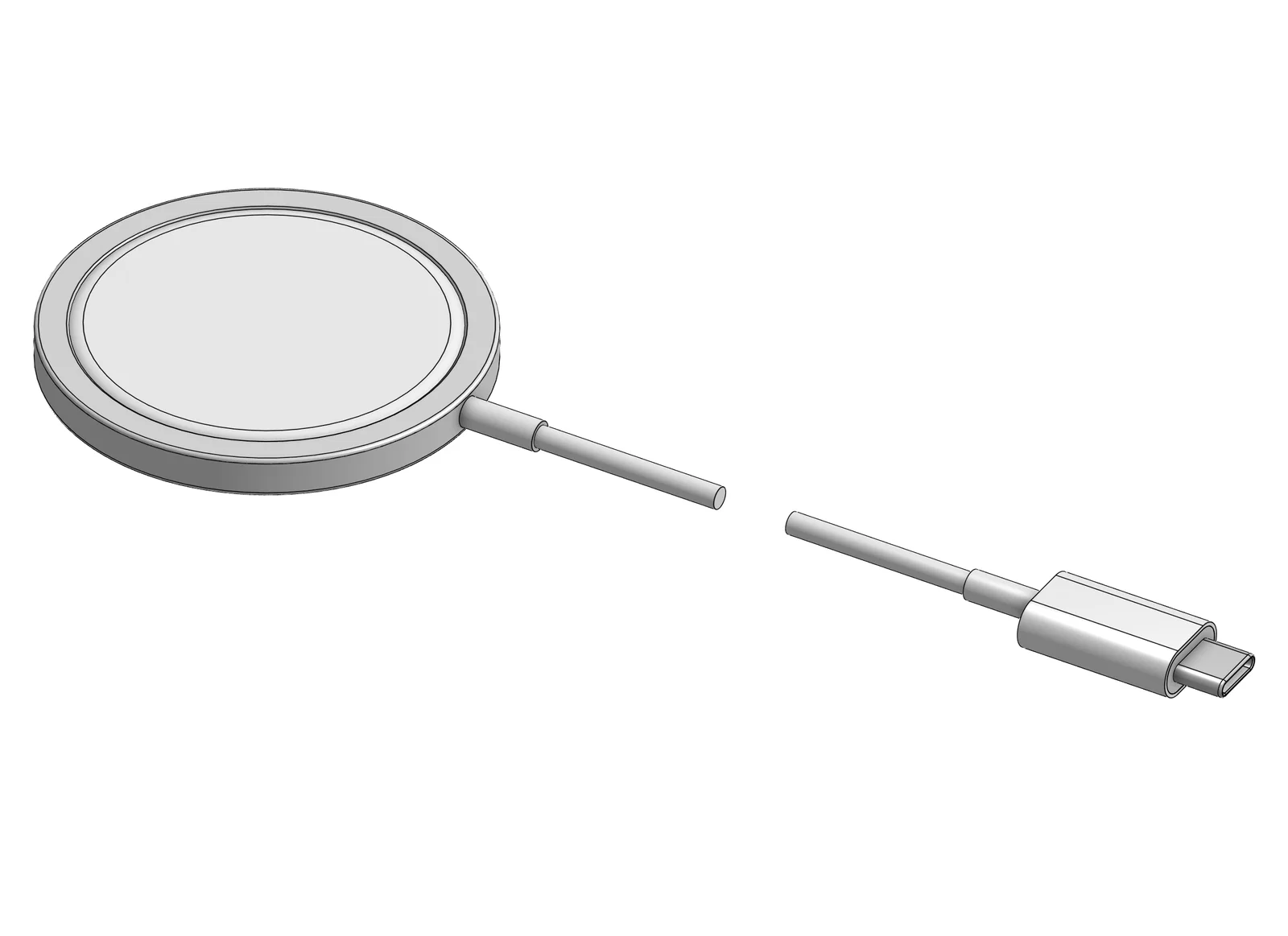

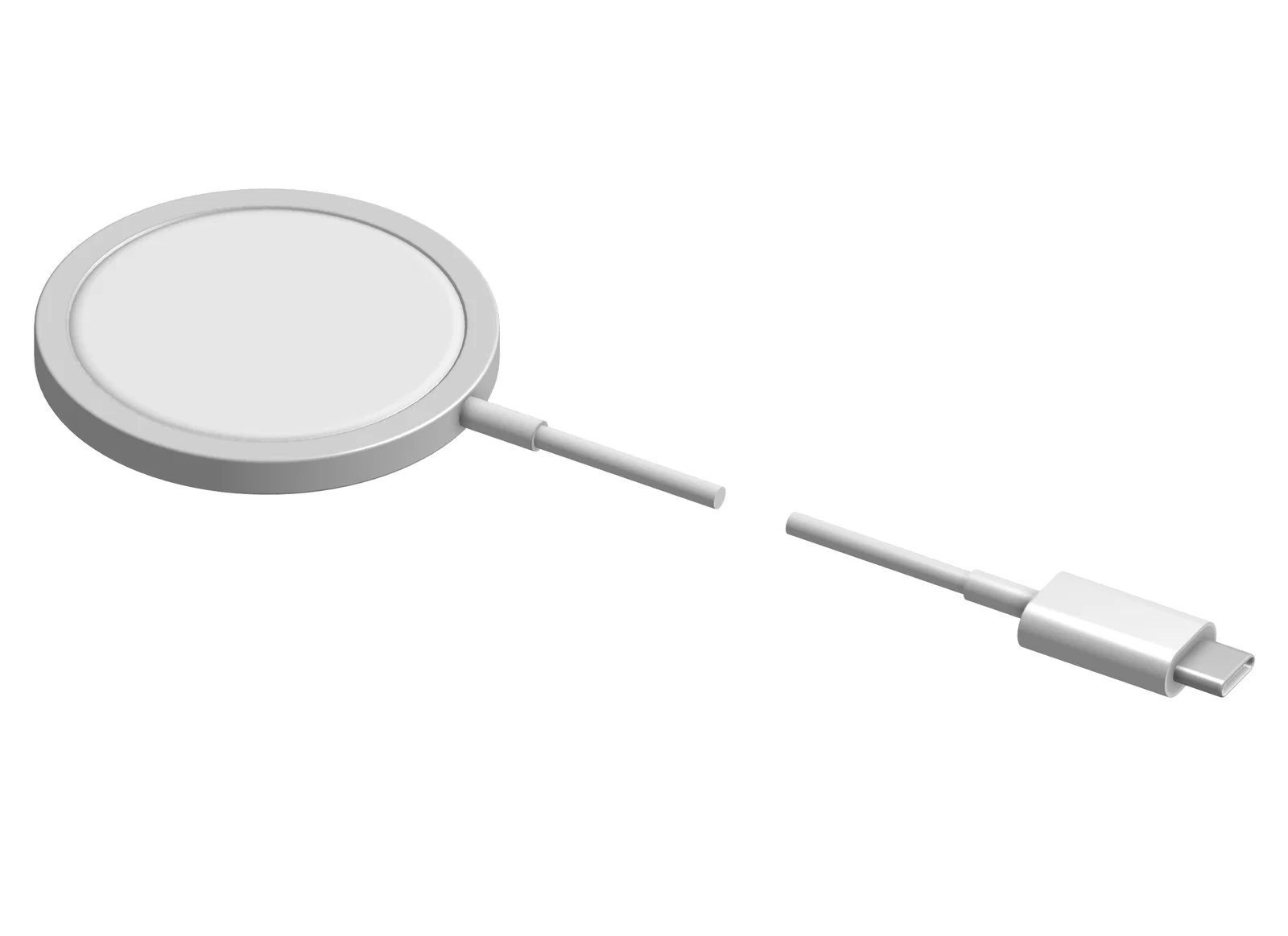

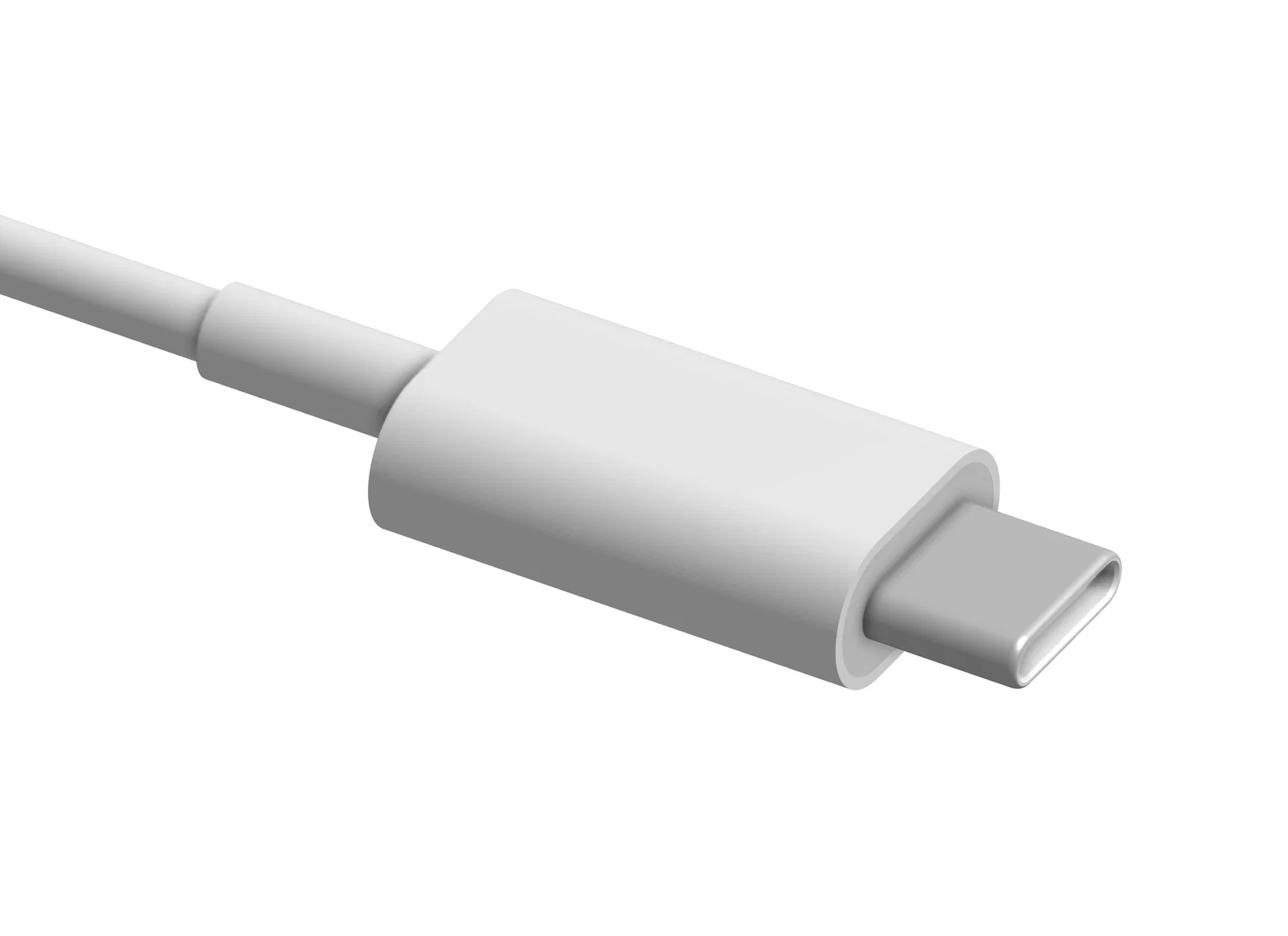

• Hỗ trợ thiết kế: Mô hình bao gồm cả phần "puck" (đĩa sạc) và đầu USB-C, giúp bạn thiết kế trọn bộ khung đỡ cho cả hệ thống dây cáp.
• Thẩm mỹ: Thiết kế giúp bạn tạo ra những chiếc đế sạc không chỉ tiện dụng mà còn mang tính thẩm mỹ cao, gọn gàng cho góc làm việc.

Việc sử dụng file CAD chuẩn hóa giúp bạn tránh được những lỗi thiết kế không đáng có, đồng thời tối ưu hóa quá trình in ấn các món đồ trang trí hoặc phụ kiện công nghệ tại nhà.
