Gridfinity Configurable Parametric Bins, FreeCAD Source

Từ một thành nhiều.

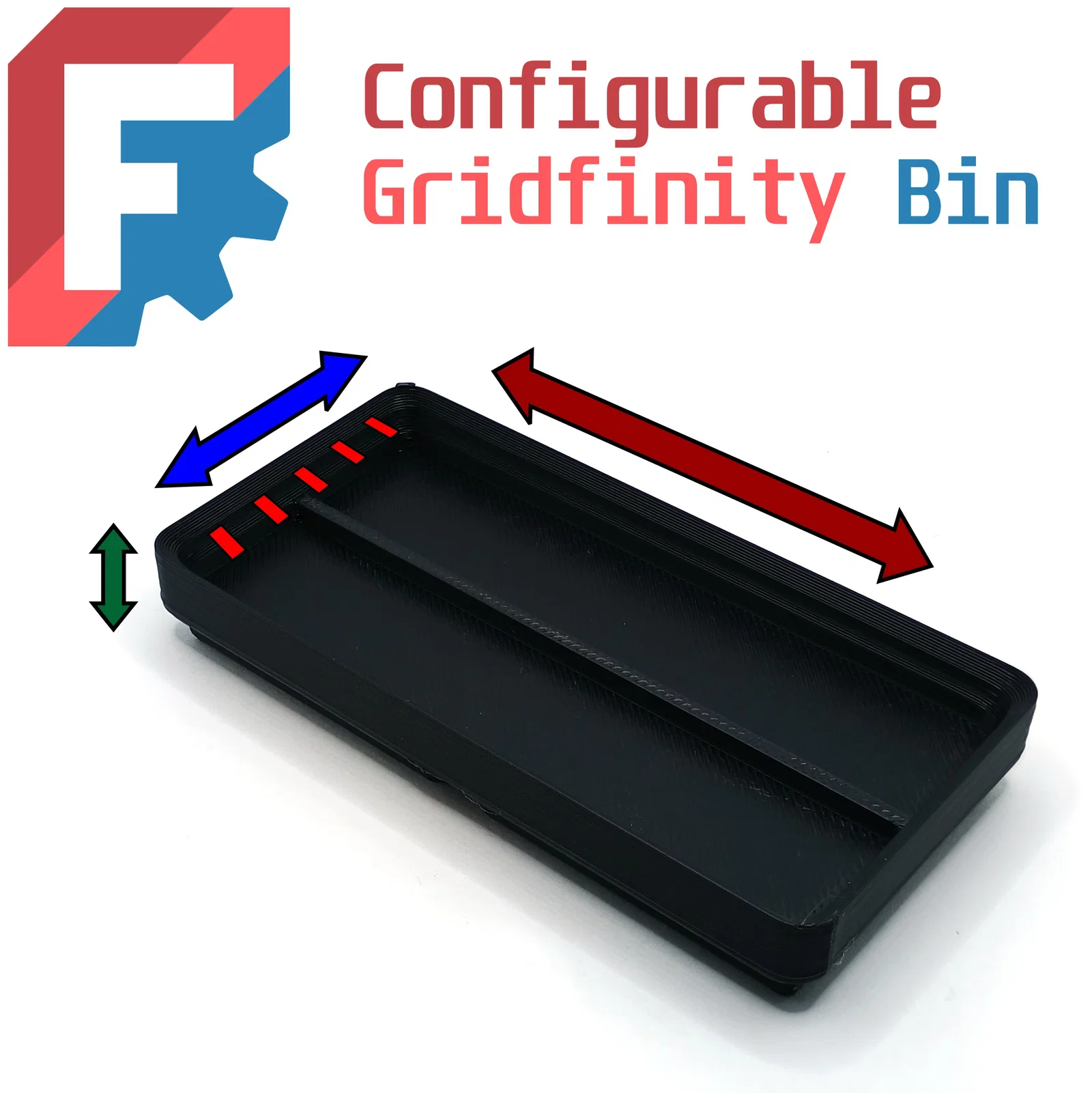

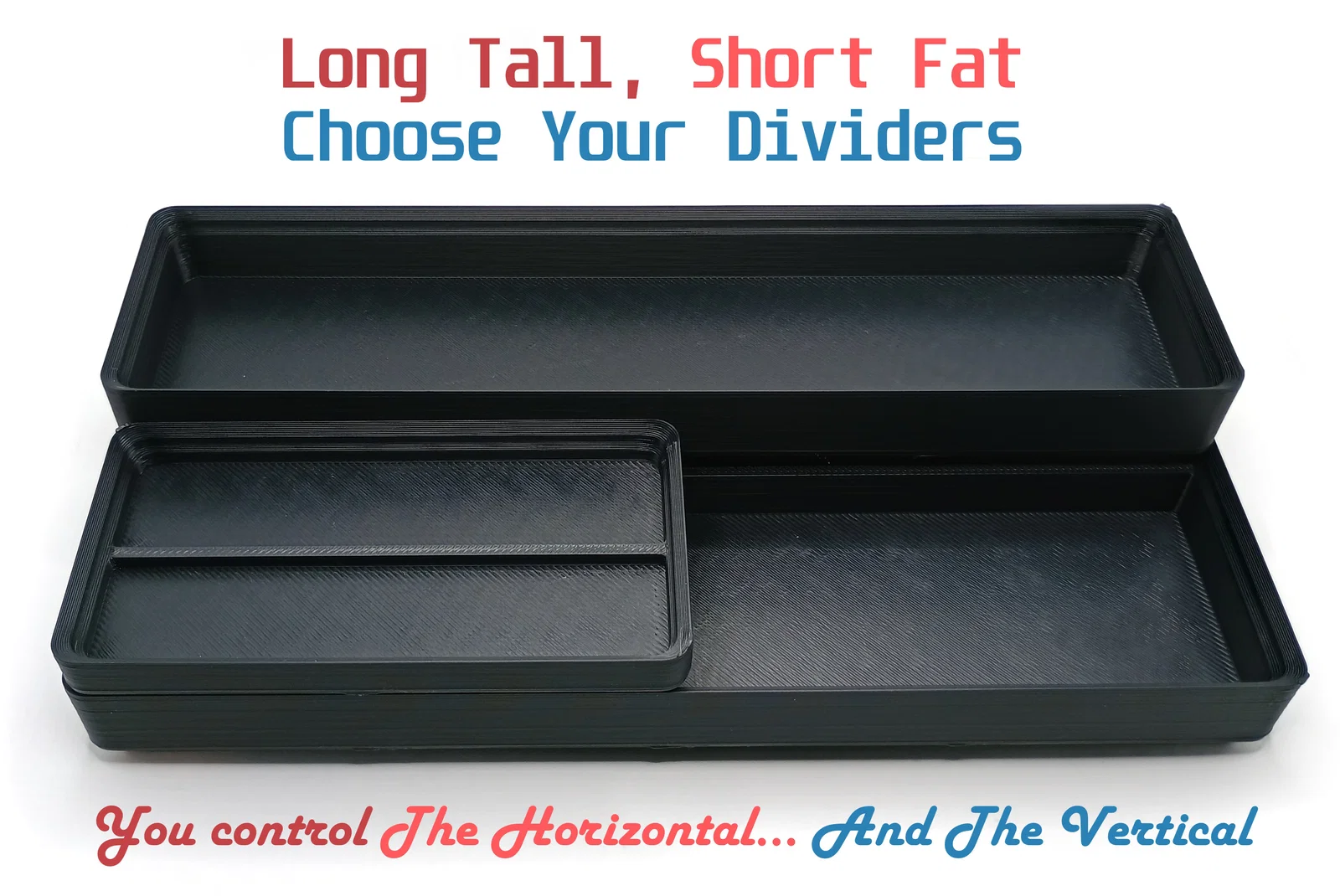

Đây là mẫu khay Gridfinity "cơ bản" được thiết kế theo dạng tham số (parametric) trong FreeCAD. Với mẫu này, bạn có thể tạo bất kỳ kích thước khay nào bạn muốn, cùng với số lượng vách ngăn tùy chỉnh (kể cả không cần vách ngăn). Mỗi khay đều có phần gờ xếp chồng và vách thẳng. Mình thích dùng vách thẳng hơn là loại gờ xếp chồng nhô ra, để khi lấy đồ ra không bị vướng mắc.

Bạn cứ dùng nó để đựng bất cứ thứ gì bạn thích. Mình không dám ý kiến chuyện bạn sắp xếp đồ đạc thế nào đâu.

Nhân tiện, bất kỳ kích thước nào nghĩa là bất kỳ kích thước nào thật sự.

Một vài ví dụ đã được đính kèm, nhưng phép màu thực sự nằm ở tệp .FCStd.

Bạn chỉ cần nhập các thông số mong muốn vào bảng tính có sẵn trong tệp:

Những điều tuyệt đối không cần thiết:

• Phiền phức
• Toán học
• Giấy phép Fusion hay Solidworks
• Bằng Tiến sĩ về OpenSCAD
• Tiền bạc
• Công sức

Thật sự rất dễ!

Số hàng được tính bằng số ô Gridfinity. Chiều cao vách được tính bằng đơn vị Gridfinity, mỗi đơn vị tương đương 7mm. Bạn cũng cần tính đến chiều cao của đế lưới, mặc dù phần này sẽ lọt vào lưới của bạn khoảng 5mm. Những khay này sẽ xếp chồng và tương thích hoàn hảo với các phụ kiện và khay Gridfinity khác.

Có sẵn lỗ để gắn nam châm nếu bạn muốn; nếu không, bạn có thể dùng tính năng "suppress" (ẩn) trong FreeCAD để loại bỏ chúng nếu thích.

Mẫu này được thiết kế bằng FreeCAD 1.0 Release Candidate 2, nên có khả năng sẽ không mở được trên các phiên bản cũ hơn.
