HelloBaby Baby Monitor Mount Adapter - Adapter gắn camera thay thế ren M6
Adapter thay thế cho HelloBaby monitor/camera, có lỗ ren M6 để gắn lên mount. Thiết kế có thumb reliefs dễ cầm, phần overhang giúp ổn định camera. In được không cần supports; có kèm file FreeCAD và gcode Ender 3 Pro.
Mô tả
Mẫu này sẽ dùng được với các model camera HelloBaby: HB6550/ HB65/ HB6339/ HB40/ HB6081/ HB66/ HB6351 (nhưng mình chỉ test trên model HB6550Pro).
Adapter zin gắn với HelloBaby flex mount của mình bị gãy, nên mình làm cái này để thay thế. Mình thiết kế thêm chỗ khoét để đặt ngón tay (thumb reliefs) giúp gắn/tháo adapter thoải mái hơn so với bản theo máy, và phần overhang giúp ổn định camera để camera hay adapter không bị gãy dễ như trước.

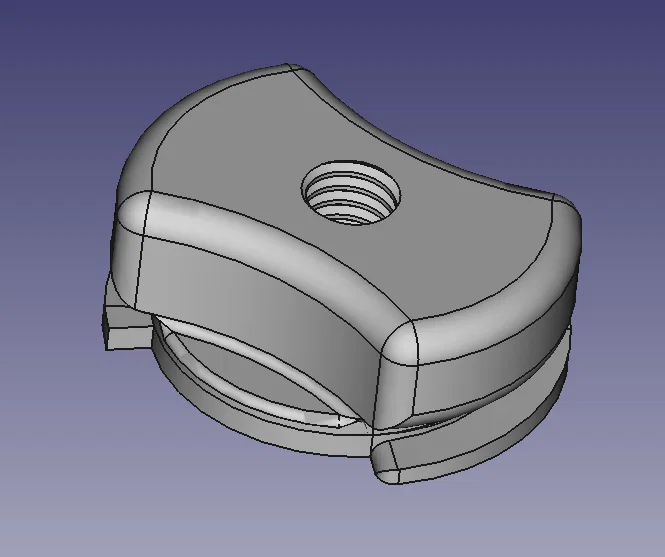

Phần ren là ISO Metric Regular Profile - M6 - Class 4G, với đường kính cuối 5.03mm (theo FreeCAD). Mình có đính kèm file project FreeCAD để ai cần thì chỉnh lại kiểu ngàm/kiểu gắn theo nhu cầu.
Thiết lập in: (có kèm Ender 3 pro gcode)
Nozzle: 0.4mm
Supports: No
Layer Height: 0.15mm
Adaptive Layers: Yes
Infill: 40%
