Giá treo góc tường cho Aqara FP2 mm Presence Sensor (corner bracket)

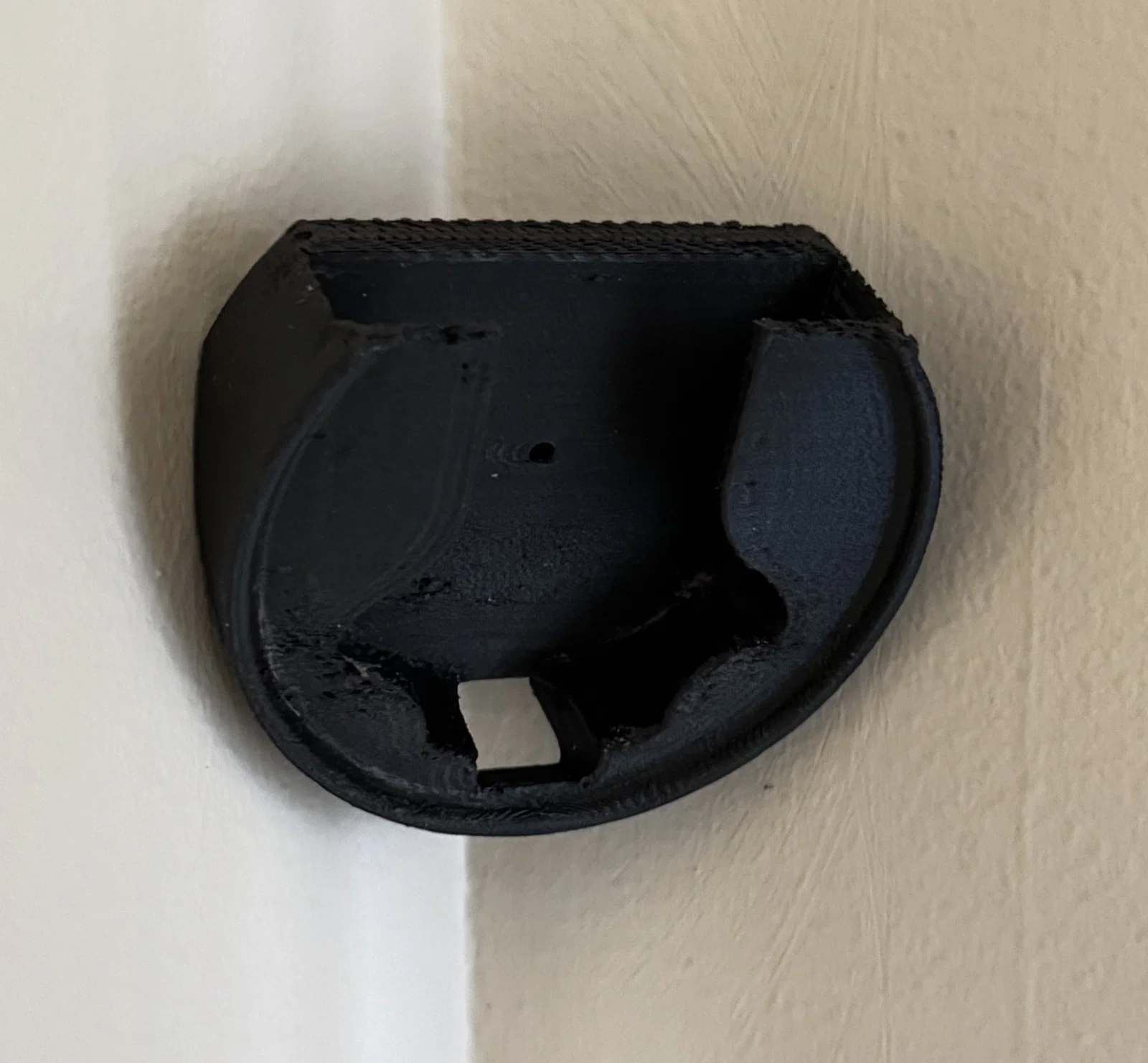

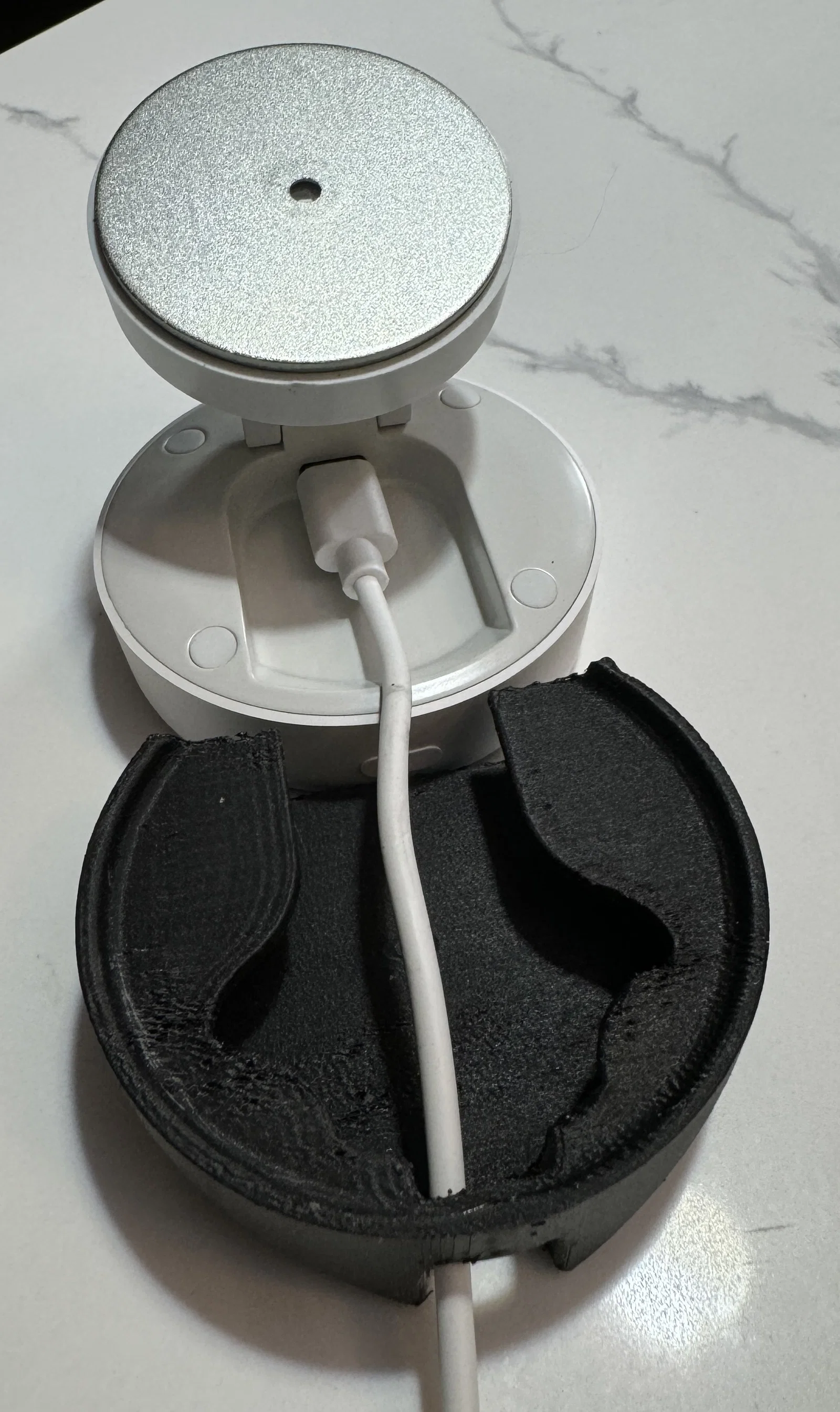

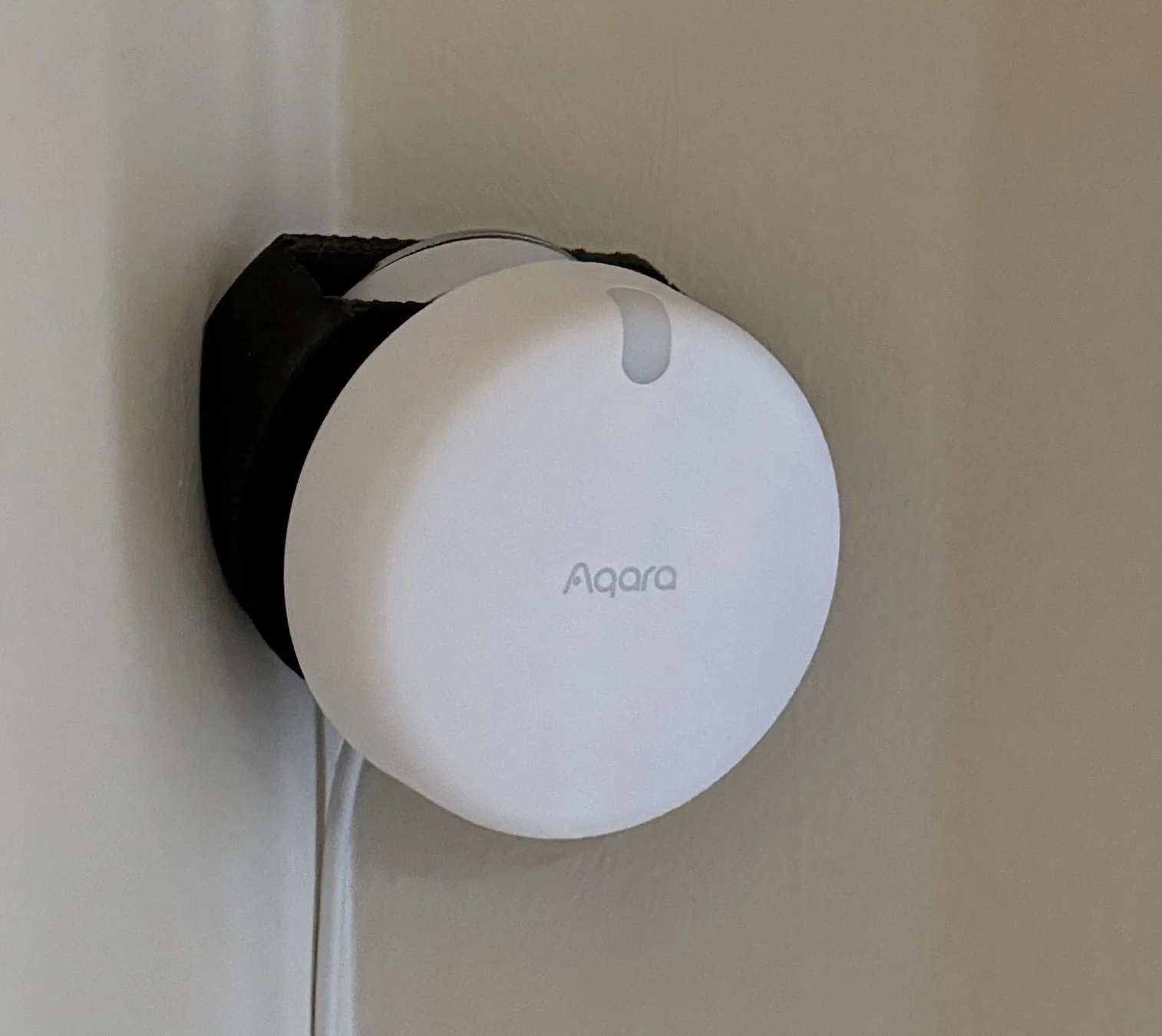

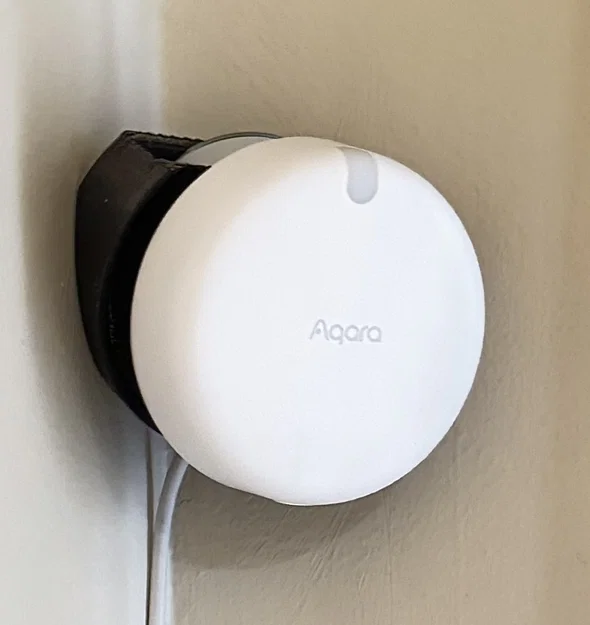

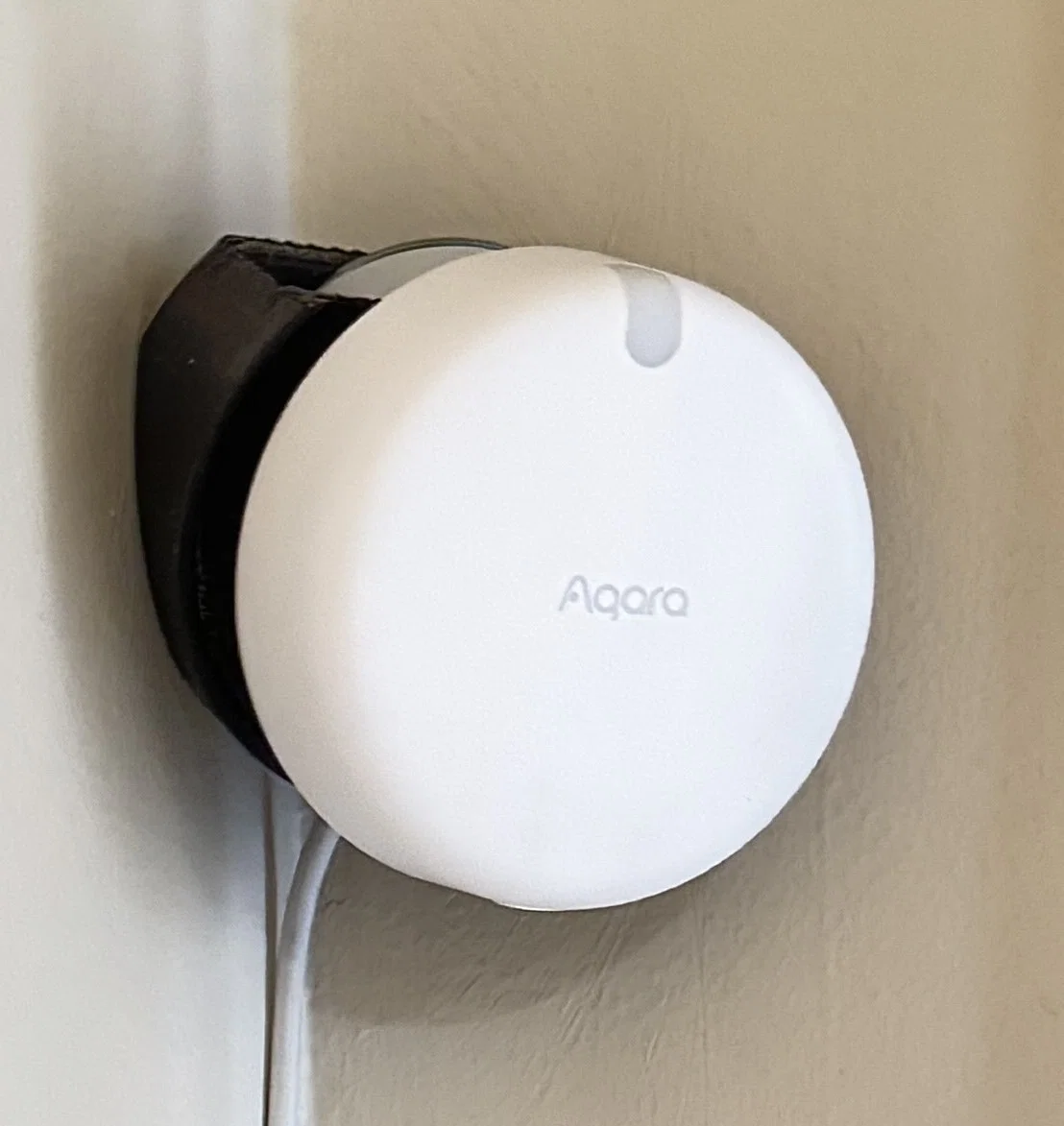

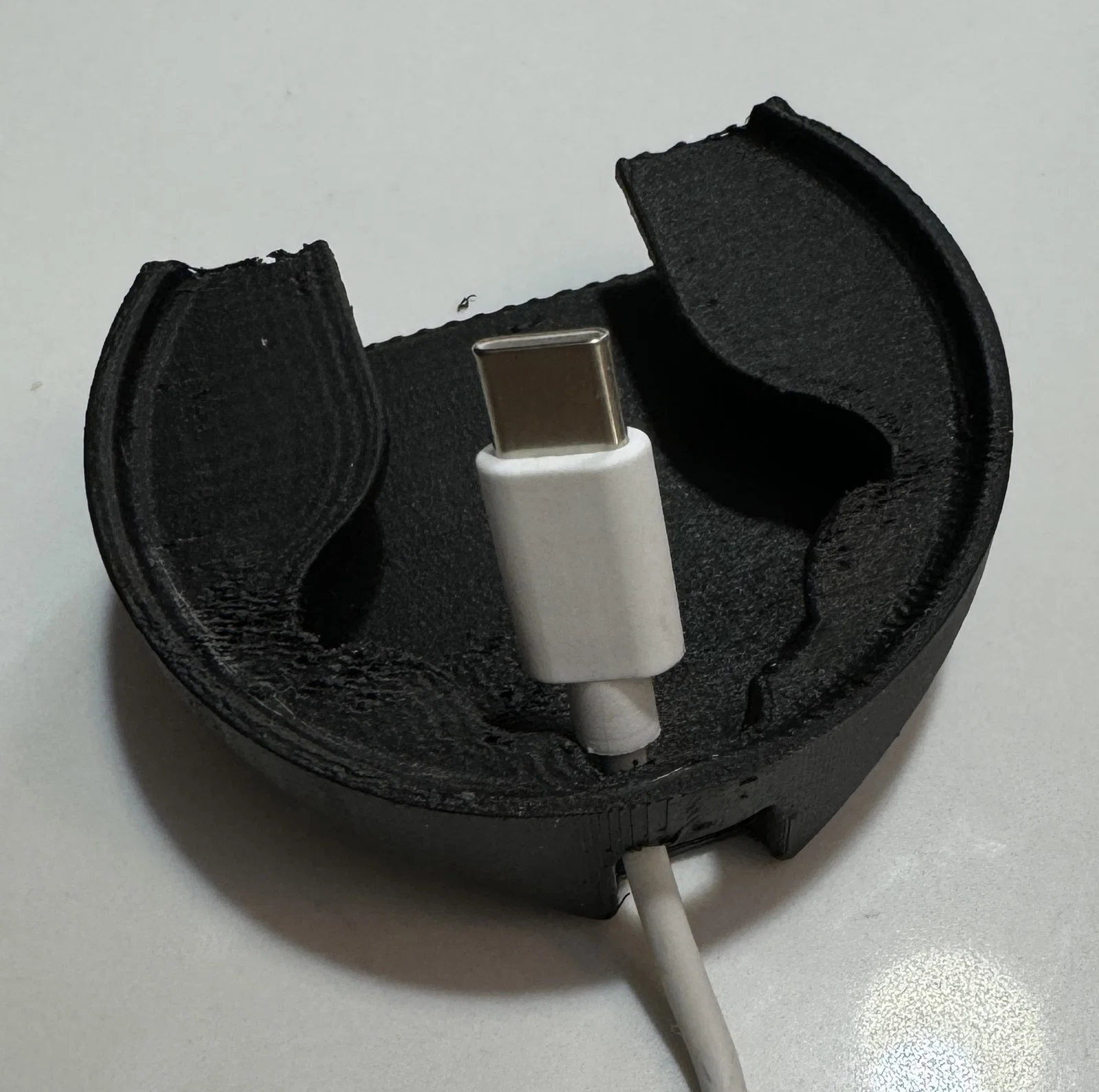

Mình thiết kế cái ngàm/giá đỡ smart sensor này để bạn có thể gắn cảm biến hiện diện Aqara FP2 mm vào góc tường, hoặc nếu muốn thì gắn lên tận góc trên của phòng cũng rất dễ. Thiết kế chừa chỗ để luồn dây USB vào ngàm, đồng thời vẫn cho dây nằm gọn sát tường.

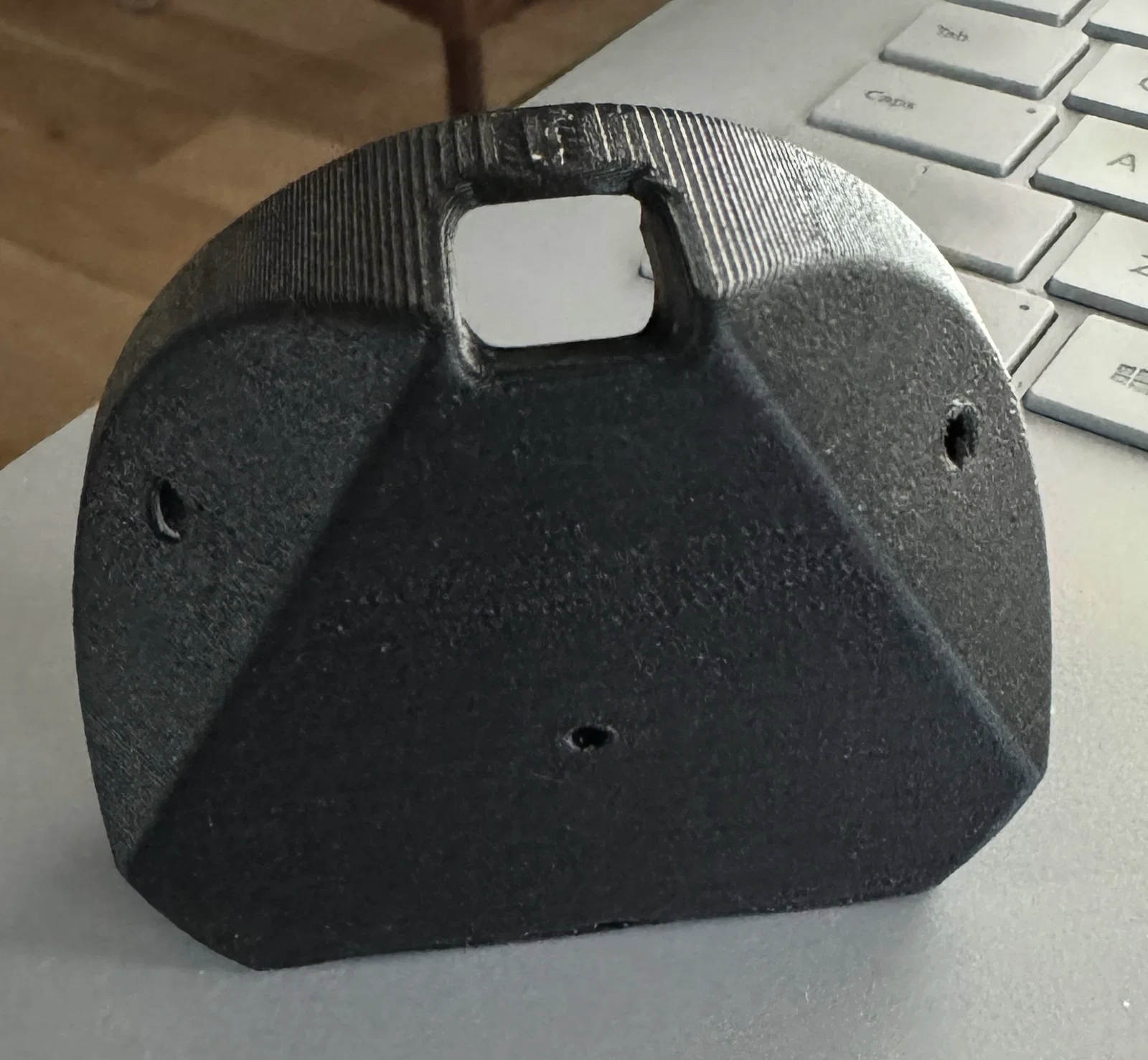

Có thể bắt vít bằng vít #6 hoặc #4, hoặc nếu bạn muốn thì dùng miếng dán 3M Command Strips.

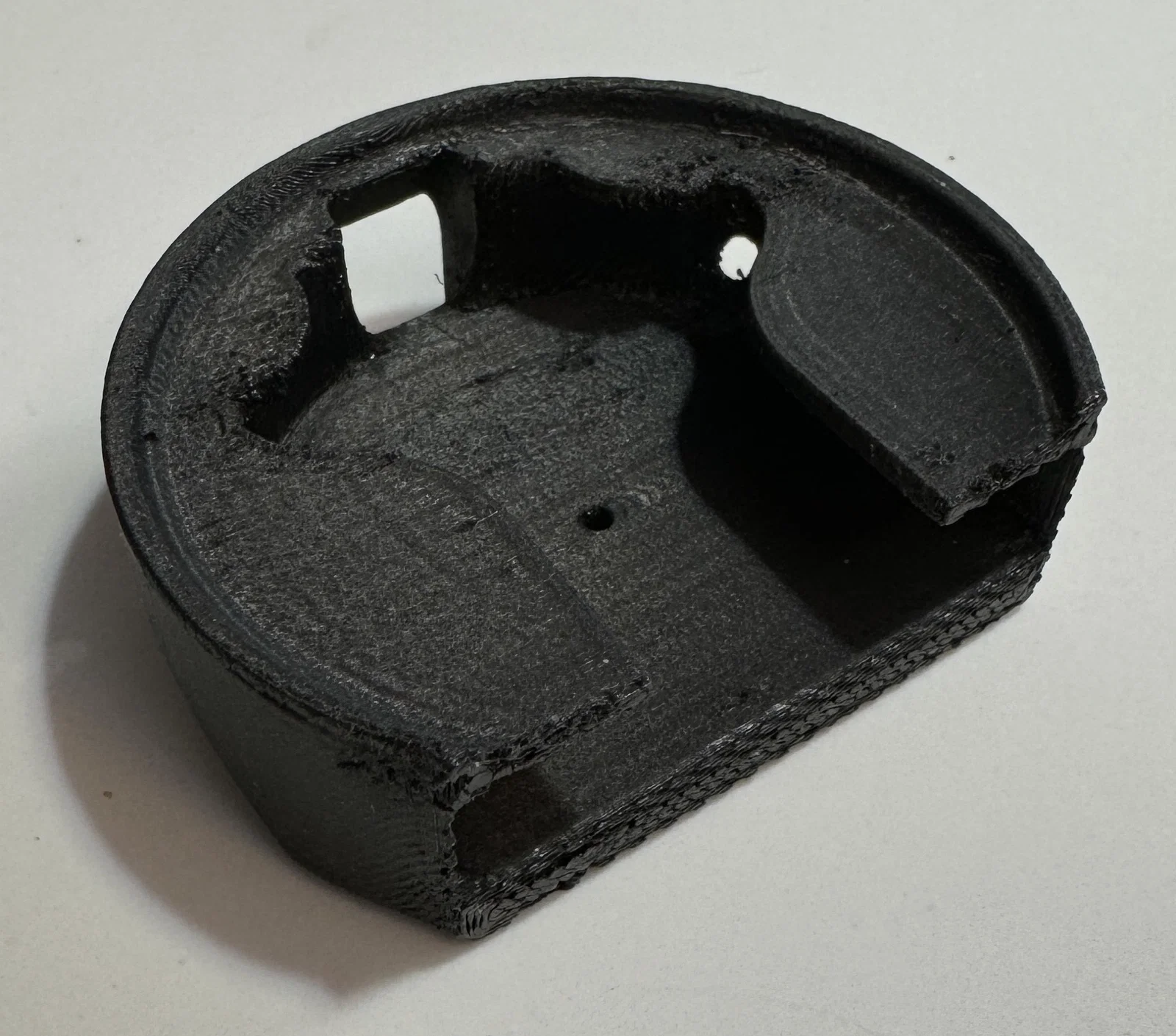

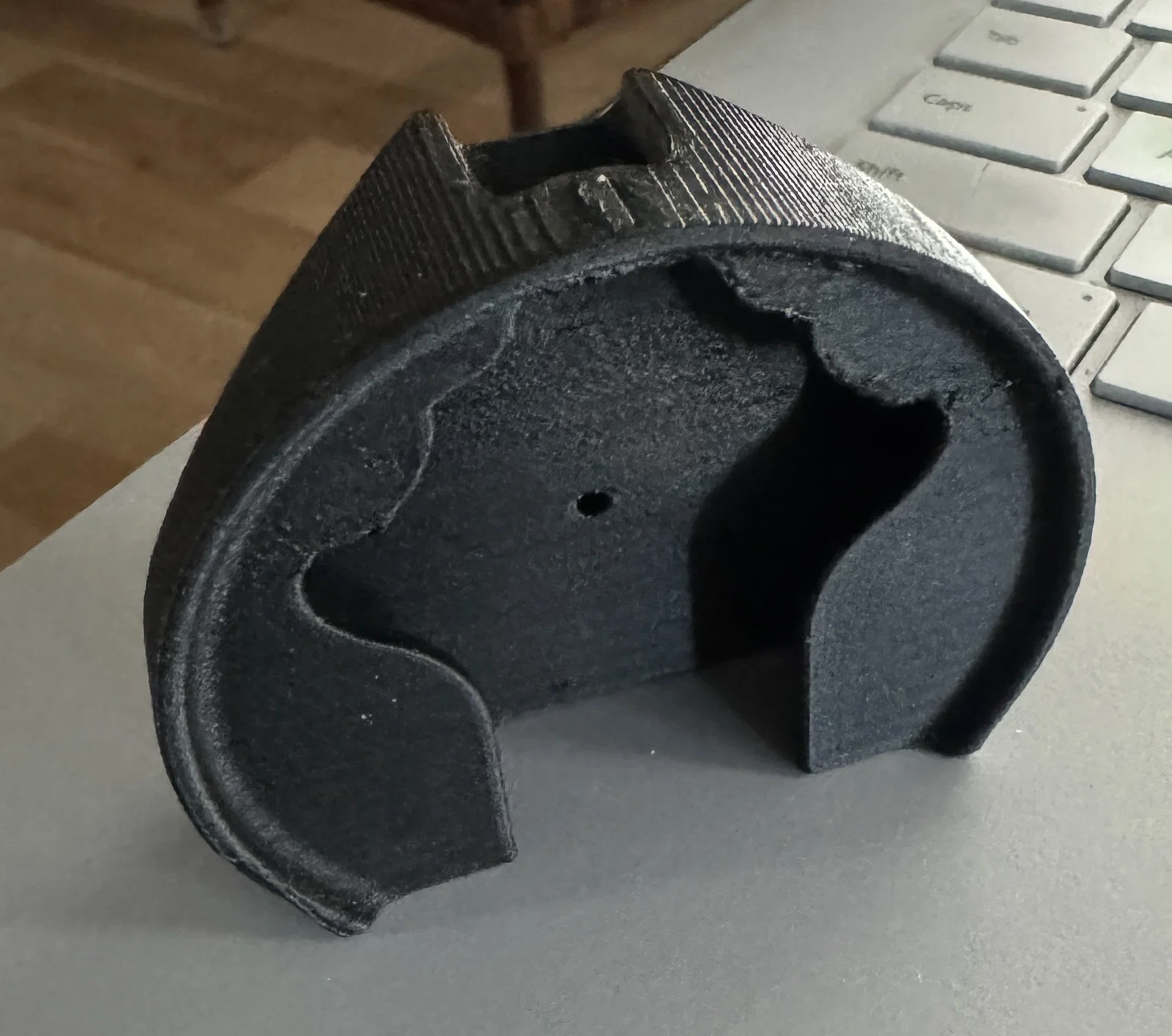

Phần “chân” của sensor trượt vào một hộc ở phía trên ngàm, có chừa chỗ để gắn magnet plate (và có lỗ để cố định nó bằng vít máy M2 hoặc M3 đầu vát/mitered).

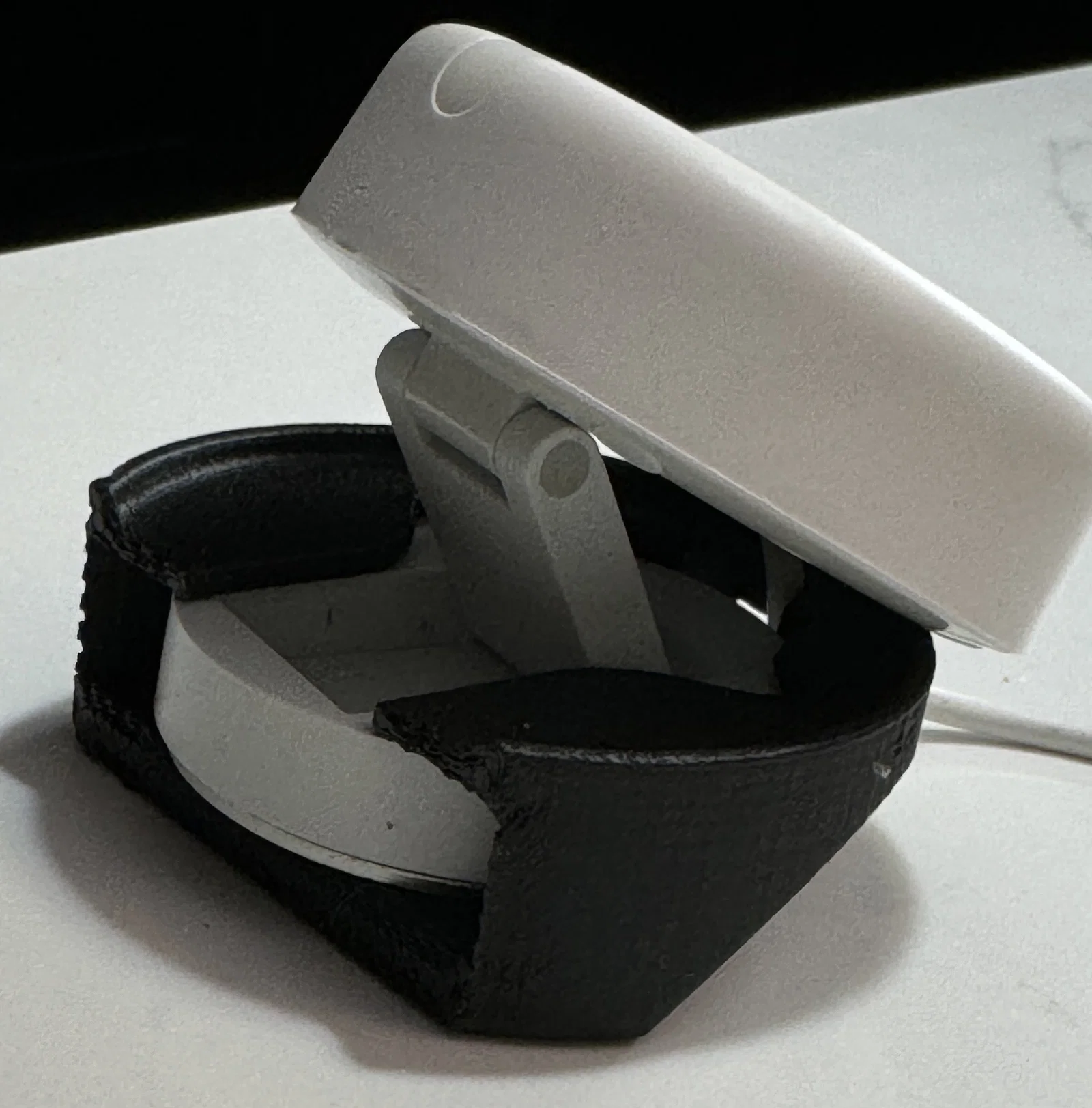

Thiết kế có đủ không gian để xoay vài độ cho các layout phòng hình chữ nhật, và phần tay đỡ cũng dư chỗ để bạn chỉnh góc cảm biến. Nhờ vậy bạn dễ căn chỉnh cho đúng hướng phát hiện, ví dụ muốn vùng detection nằm cao hơn thú cưng và robot hút bụi, hoặc để phù hợp trần rất cao khi bạn treo cảm biến lên cao.

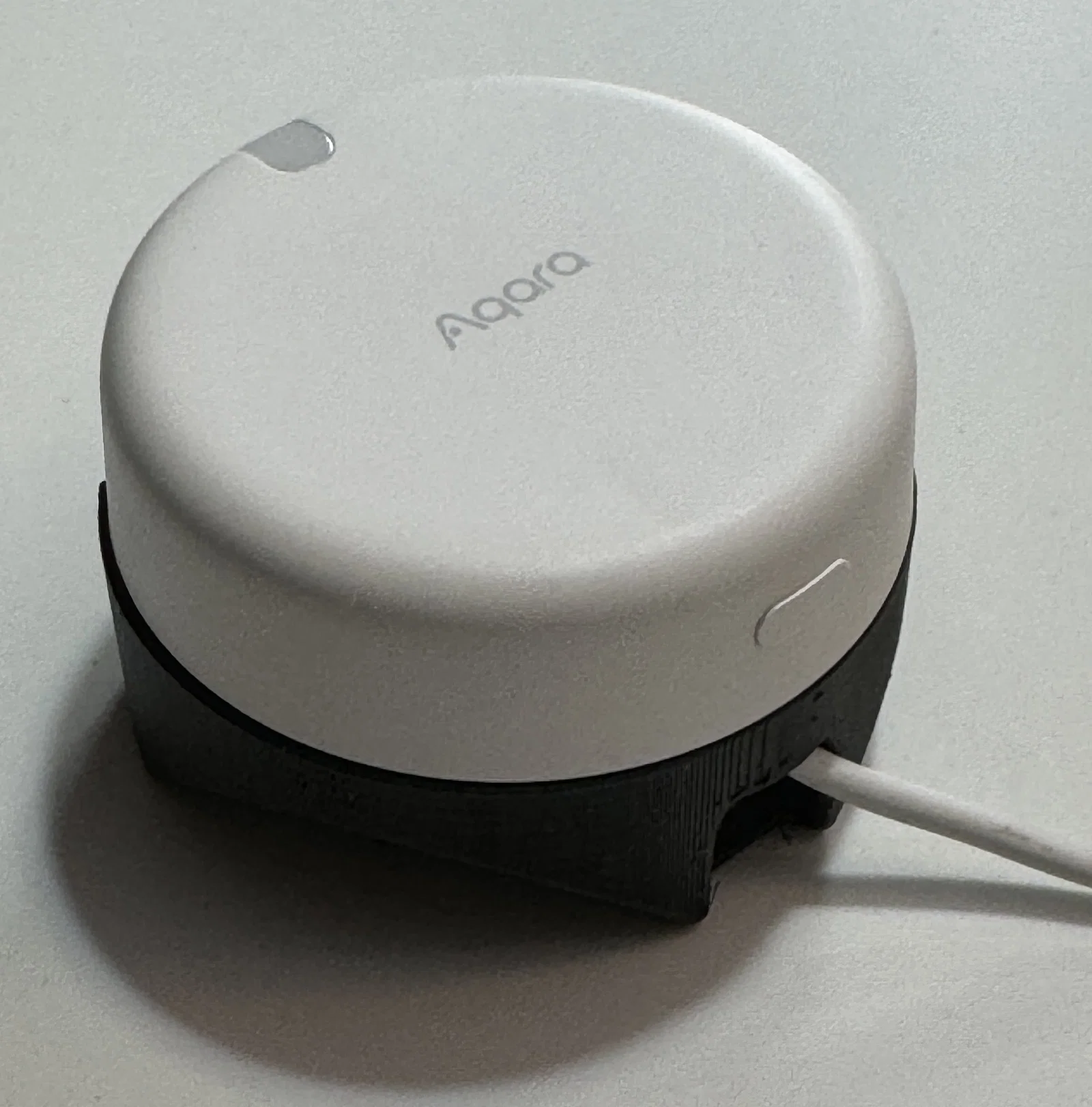

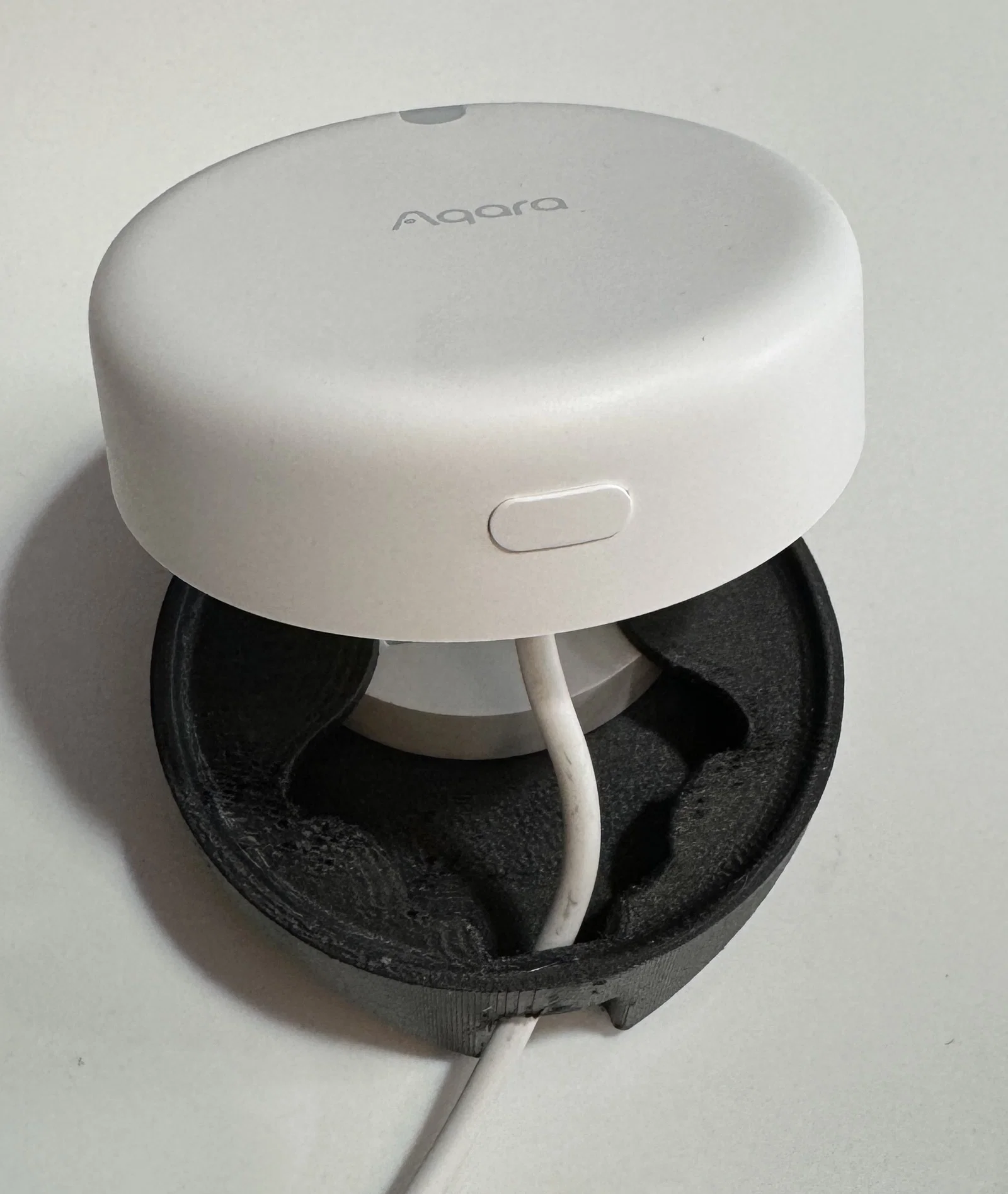

Nếu bạn không cần chỉnh góc thì thân cảm biến sẽ “lọt” gọn vào phần đế dạng cốc của giá đỡ.

Mình mới chỉ in thử trên máy Aleph Lulzbot Taz4, đặt mẫu đứng trên đầu phần insert, có brim, dùng tree supports tối thiểu, với PLA đen mờ 2.85mm ở 200°C trên giường kính bọc PVA 60°C. Thời gian in khoảng 3.25 giờ. Một bản mình slice bằng Orca Slicer, bản còn lại bằng Cura Lulzbot Edition (LE).

Mình thấy cả hai bản đều có lỗi nhỏ ở cạnh mặt hộc phía dưới bên trái và phần hõm bắt vít, nhưng vệ sinh không khó: dùng dao trét cứng (palette knife) và bật lửa để làm chảy phần “tơ” nhỏ (stringing) là xong.

Mình sẽ in lại một cái bằng PLA trắng để đỡ nổi bật quá. Lần tới mình sẽ thử in không supports và xoay nghiêng theo một trong hai cạnh tường để xem chất lượng khác nhau ra sao. Mình đoán với máy 1.75mm đời mới được tune kỹ (con Taz của mình cũng 10 năm rồi) thì mấy món này sẽ ra rất sạch.

Ok anh em dùng Aqara FP2, hy vọng mọi người thích thiết kế này để dùng với cảm biến của mình.
