Sovol SV08 5" BTT HDMI Display V1.2 - Ngàm/mount gắn vị trí zin, không cần khoan
Thiết kế mount gắn màn hình BTT HDMI 5" V1.2 cho Sovol SV08 đúng vị trí factory, dùng móc zin nên không cần khoan. Có file pre-slice và .3mf tham khảo support, kèm BOM ốc và heat set insert.
Mô tả
Chỉnh sửa sau:
Mình đã pre-slice sẵn các file và upload lên đúng vị trí để tải về. Mình cũng thêm vài file .3mf chỉ để tham khảo, để bạn thấy chỗ nào cần support.

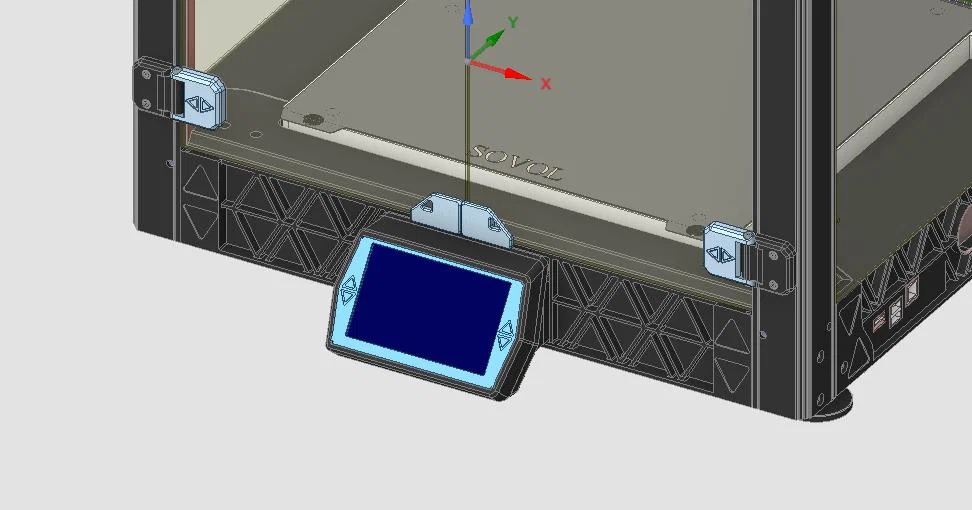

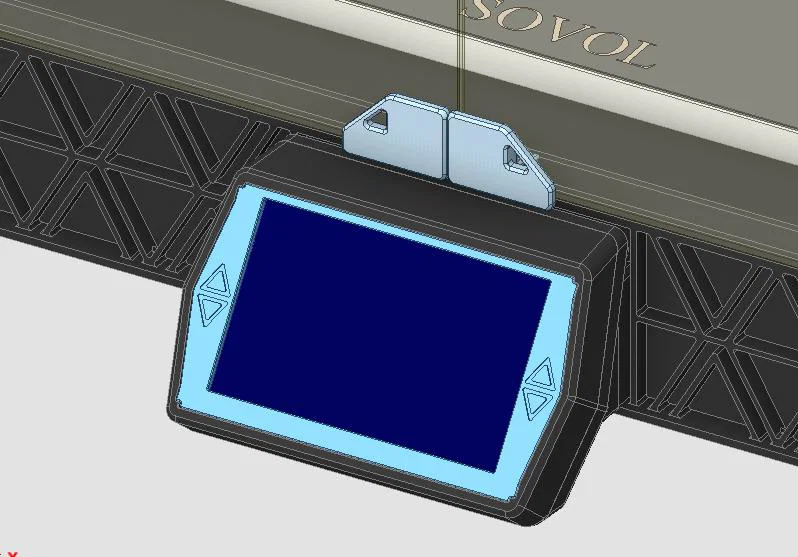

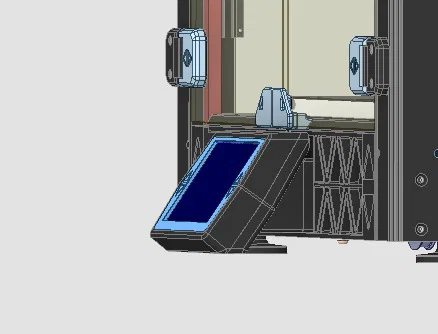

Bọn mình nhận được rất nhiều yêu cầu làm bản mod này sao cho fit chuẩn ở đúng vị trí factory, dùng luôn các móc (hooks) zin của máy.
Bên mình khuyên dùng sợi cáp này: https://s.click.aliexpress.com/e/_Dn3YHBD hoặc loại tương tự, vì không gian khá hạn chế.
BOM

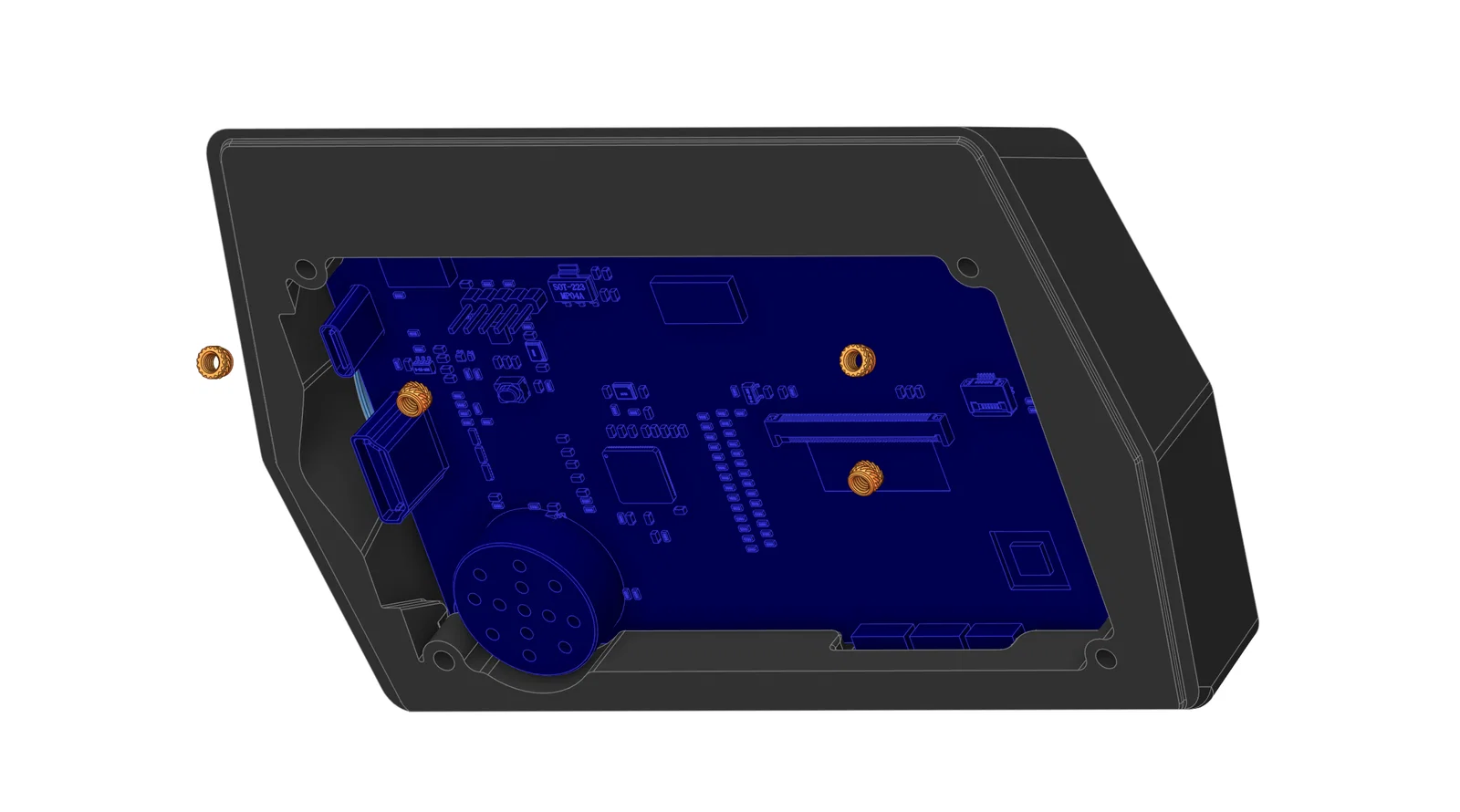

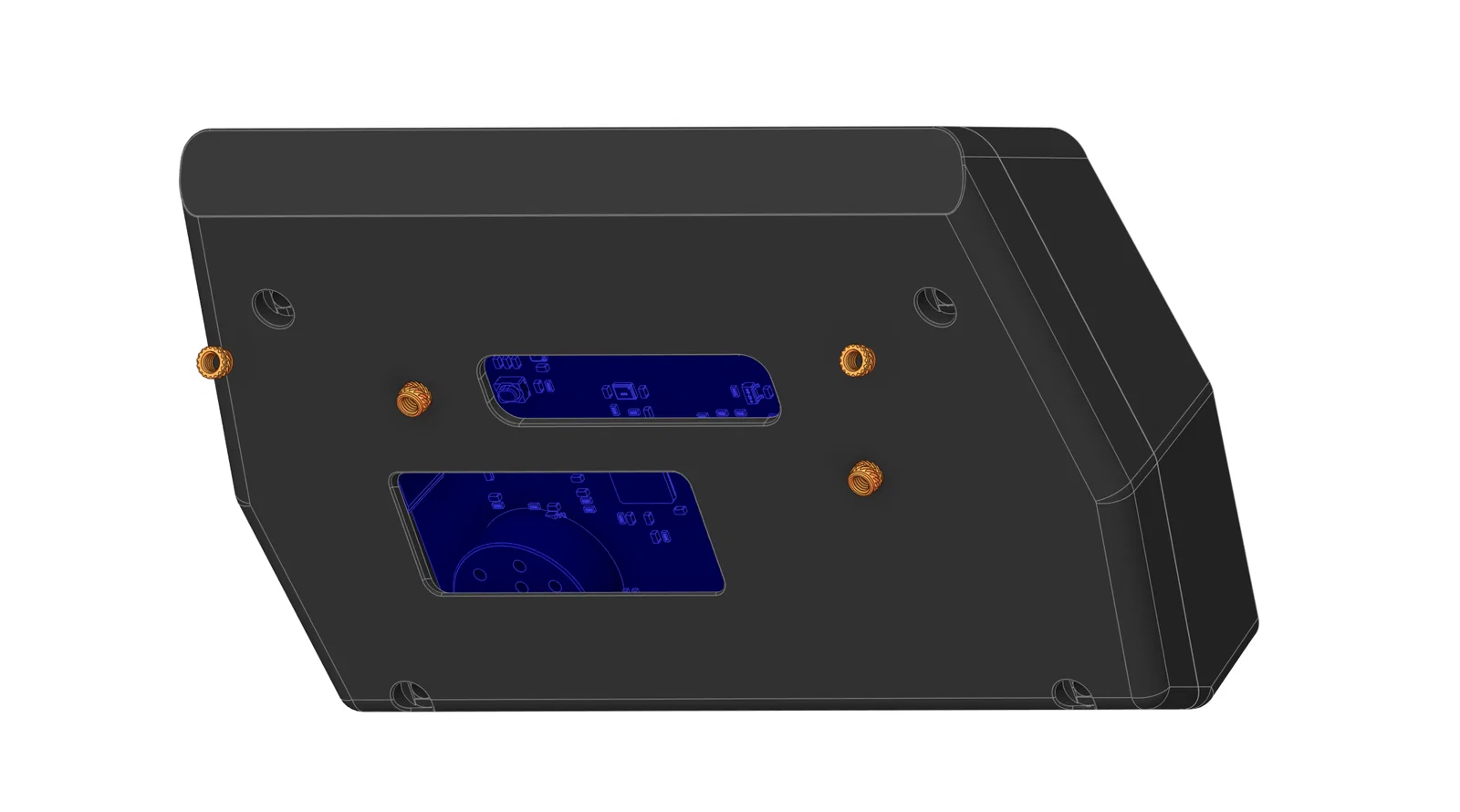

Heat set insert
4x M3x4mm long 4.5 OD
Screws
2x M3x6mm
2x M3x8mm
4x M3x18mm
Cám ơn Randy Taylor

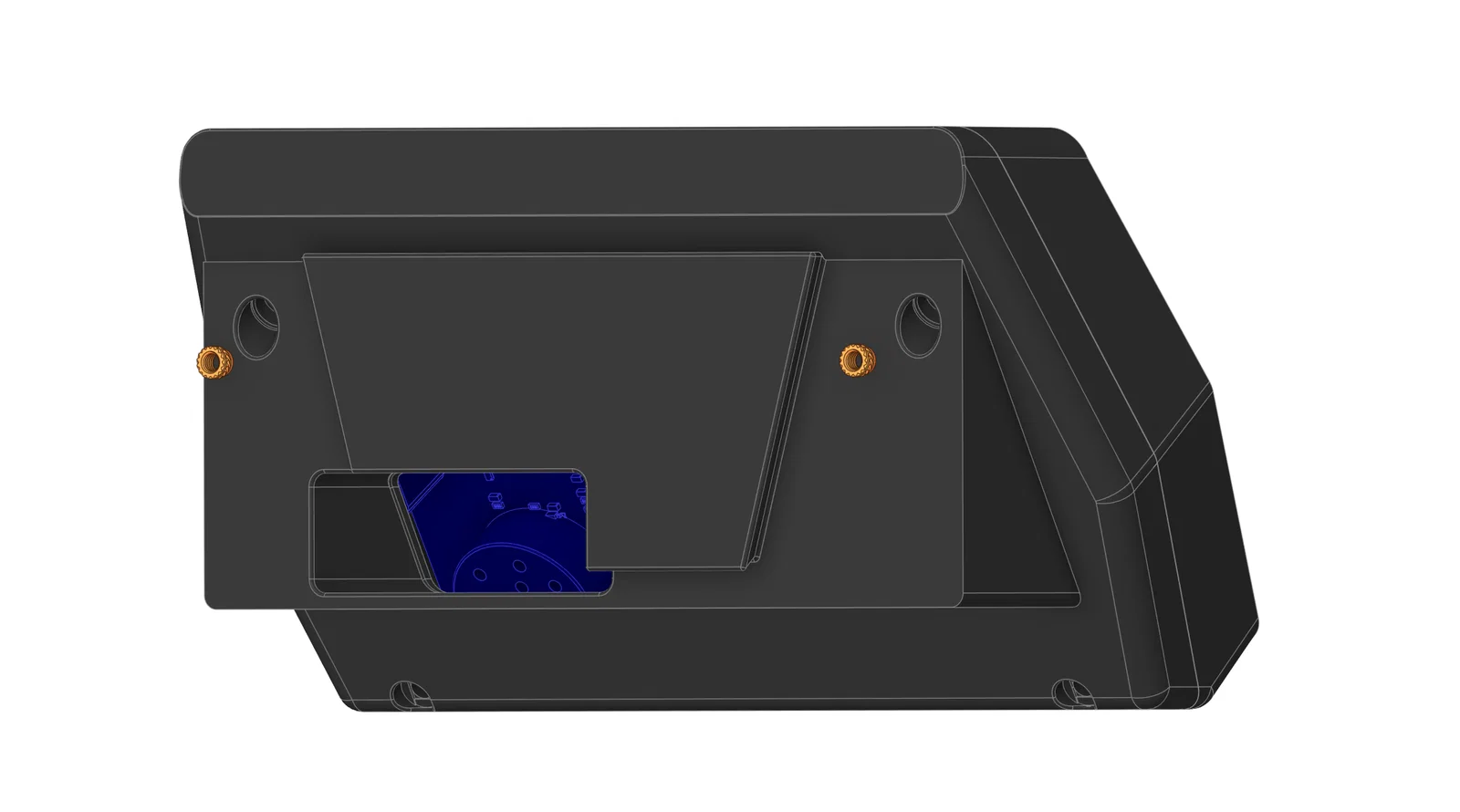

anh ấy phát hiện một lỗi slicing. Mình đã thay thế file STL của Display hanger.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
