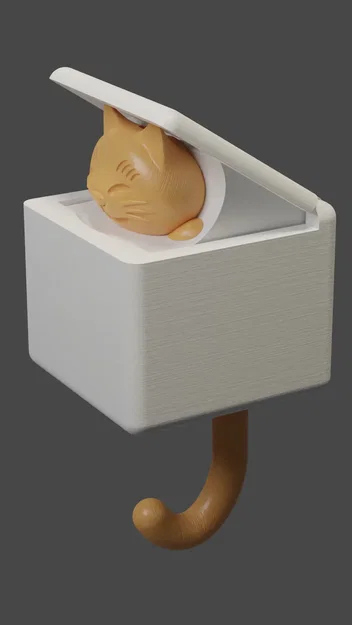

Móc Treo Chìa Khóa Mèo Bản Tinh Chỉnh (cứng hơn, dễ in hơn)

Mình rất thích thiết kế móc treo chìa khóa hình mèo nguyên bản của a-arruti, nhưng mình gặp khó khi in cái cần gạt (lever) cho ra đúng và đủ cứng để dùng. Mình có đọc qua phần bình luận và thấy nhiều người cũng bị y chang. Mình muốn gắn vài cái trong nhà nên quyết định chỉnh sửa lại một số chi tiết mà mọi người hay gặp vấn đề.

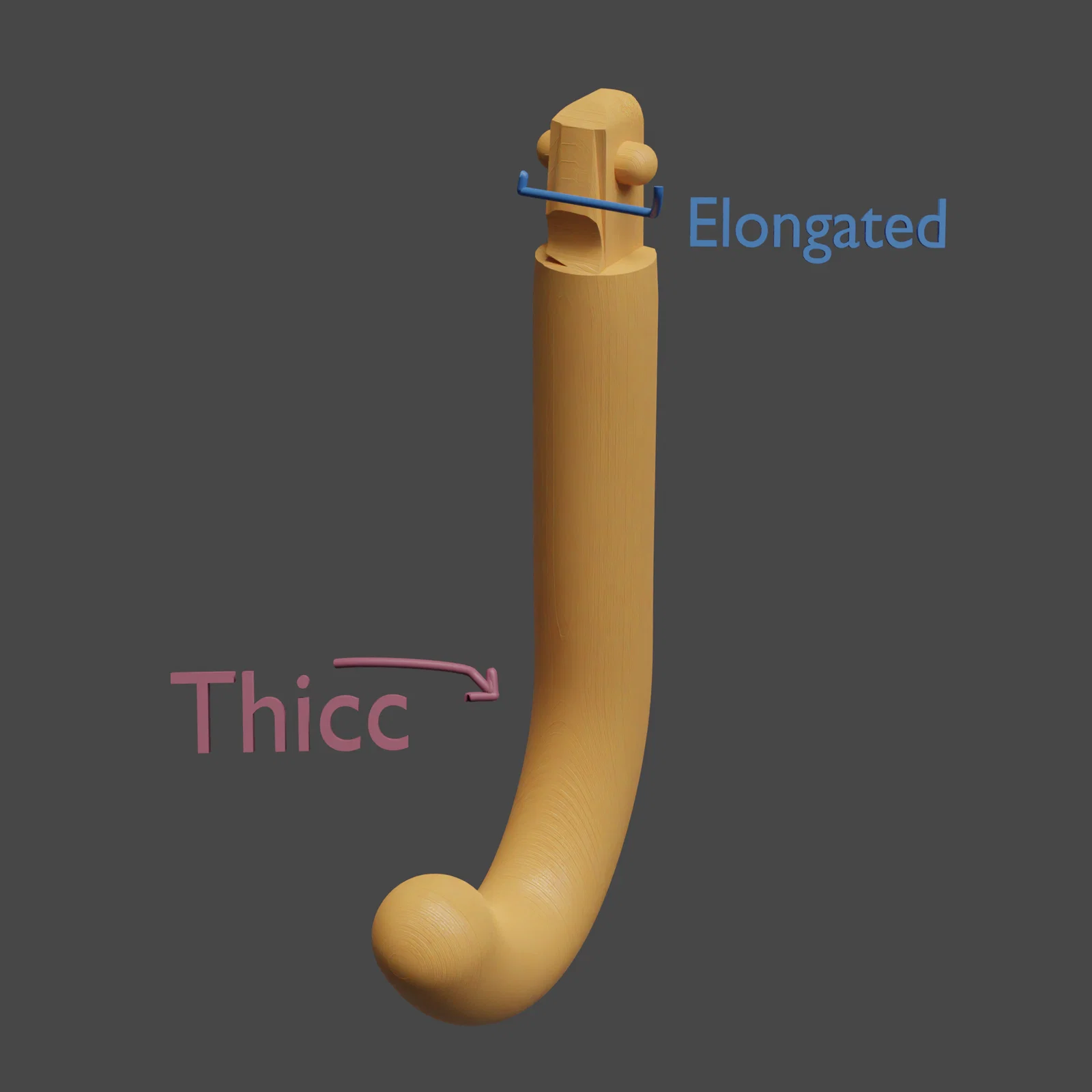

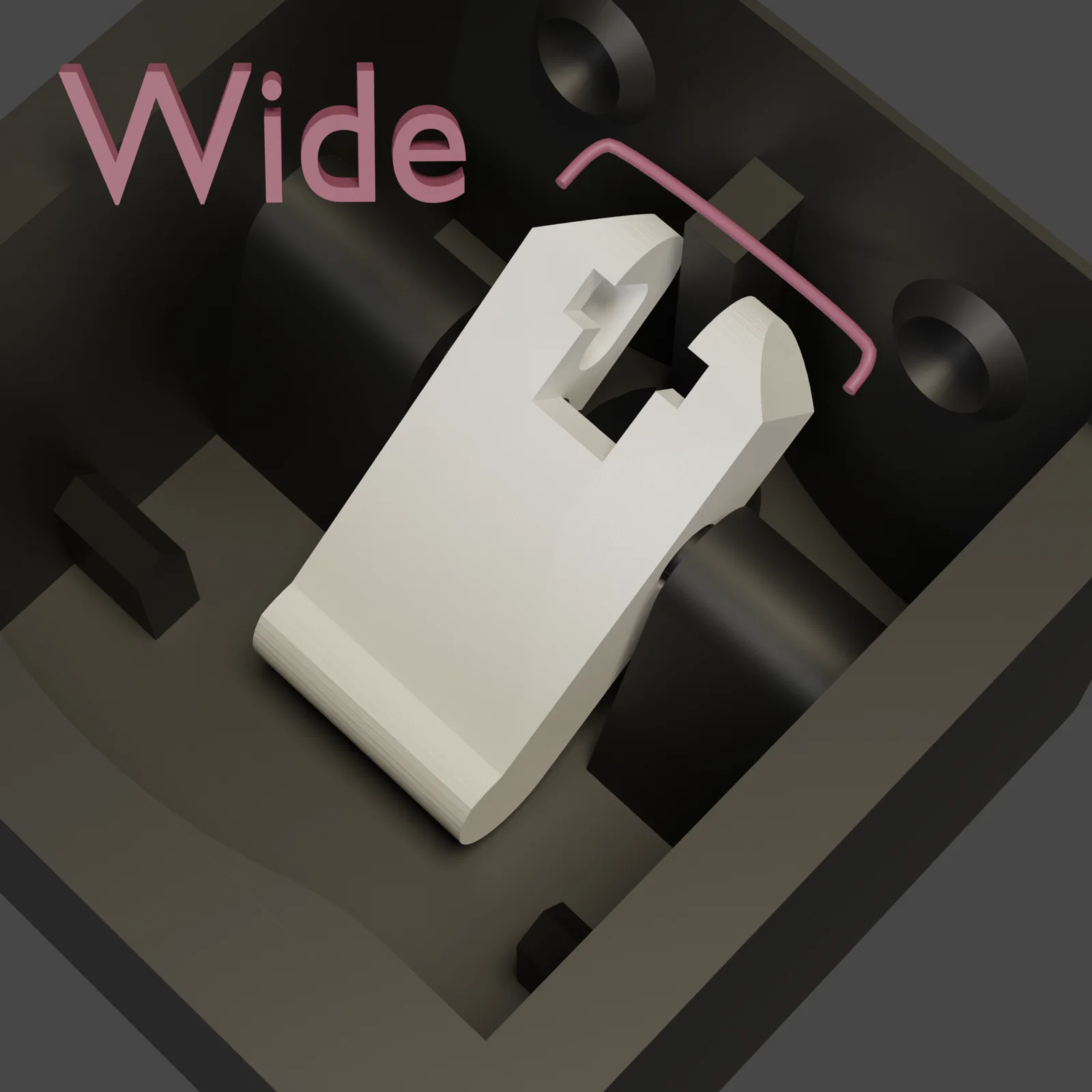

Cần gạt đã được làm rộng hơn đáng kể, và phần đế cũng được sửa lại cho khớp theo. Giờ cần gạt sẽ được in tách rời và bấm (snap) vào đế. Phần đuôi được làm dày thêm nhẹ, và các chốt (pegs) gắn vào cần gạt cũng được kéo dài thêm một chút. Chốt của nắp (lid) cũng được làm tương tự. Ngoài ra, toàn bộ model được phóng to nhẹ (nếu muốn bằng kích thước bản gốc OG thì resize về khoảng 95%).

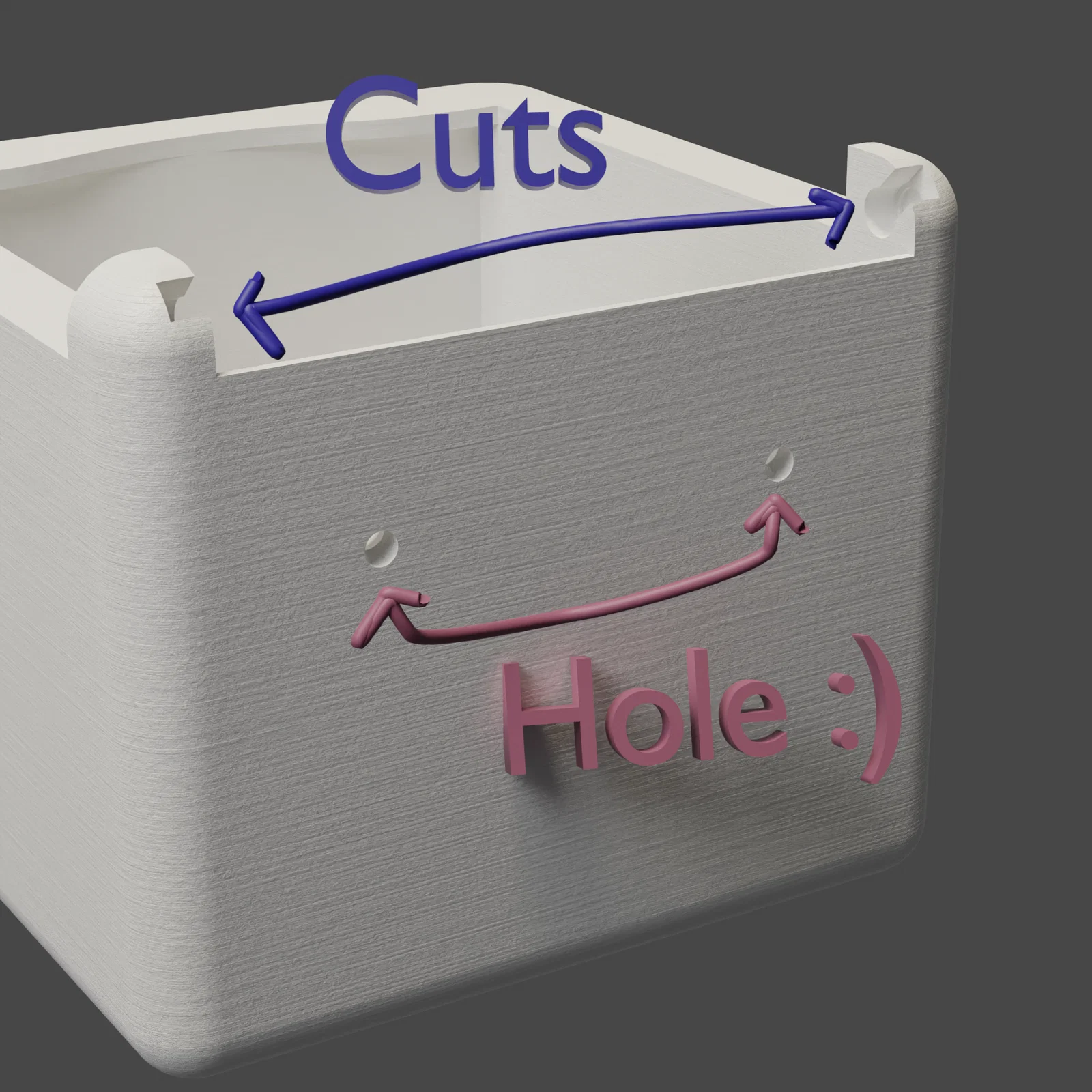

Mình cũng thêm vài lỗ ở mặt sau để hỗ trợ gắn lên tường. Ban đầu mình tính làm lỗ bắt vít, nhưng ở kích thước bình thường thì hơi nhỏ; chắc bạn sẽ cần khoan nới ra chút để vặn vít vào. Nếu không thì có thể dùng đinh ghim (tacks) cũng được; mình chưa thử. Dĩ nhiên, bạn cũng có thể dùng keo dán :) Edit: nếu bạn cần giải pháp gắn tốt hơn thì có vài bản remix có thêm nhiều lựa chọn!


Cơ cấu hoạt động cần lực từ trọng lượng của phần đuôi/nắp/đầu để thắng ma sát khi chuyển động. Bản in của mình thì không gặp vấn đề, nhưng có người có. Vì vậy, bạn có thể in mấy phần đó với infill cao hơn để tăng trọng lượng, hoặc thậm chí nhét thêm một cục nặng nào đó vào trong nắp. Nếu bản in bị kẹt, thử giảm ma sát bằng cách vệ sinh các lỗi in, và thêm chút chất bôi trơn nếu có.

Một số chi tiết như đuôi, thân mèo và cần gạt có thể sẽ có lợi nếu dùng supports. Mình dùng tree supports, touching buildplate only, với interface density cao, và kết quả khá ổn. Nhớ dùng thiết lập bridging tốt cho phần đế để cái thanh cho cần gạt được in ngon.

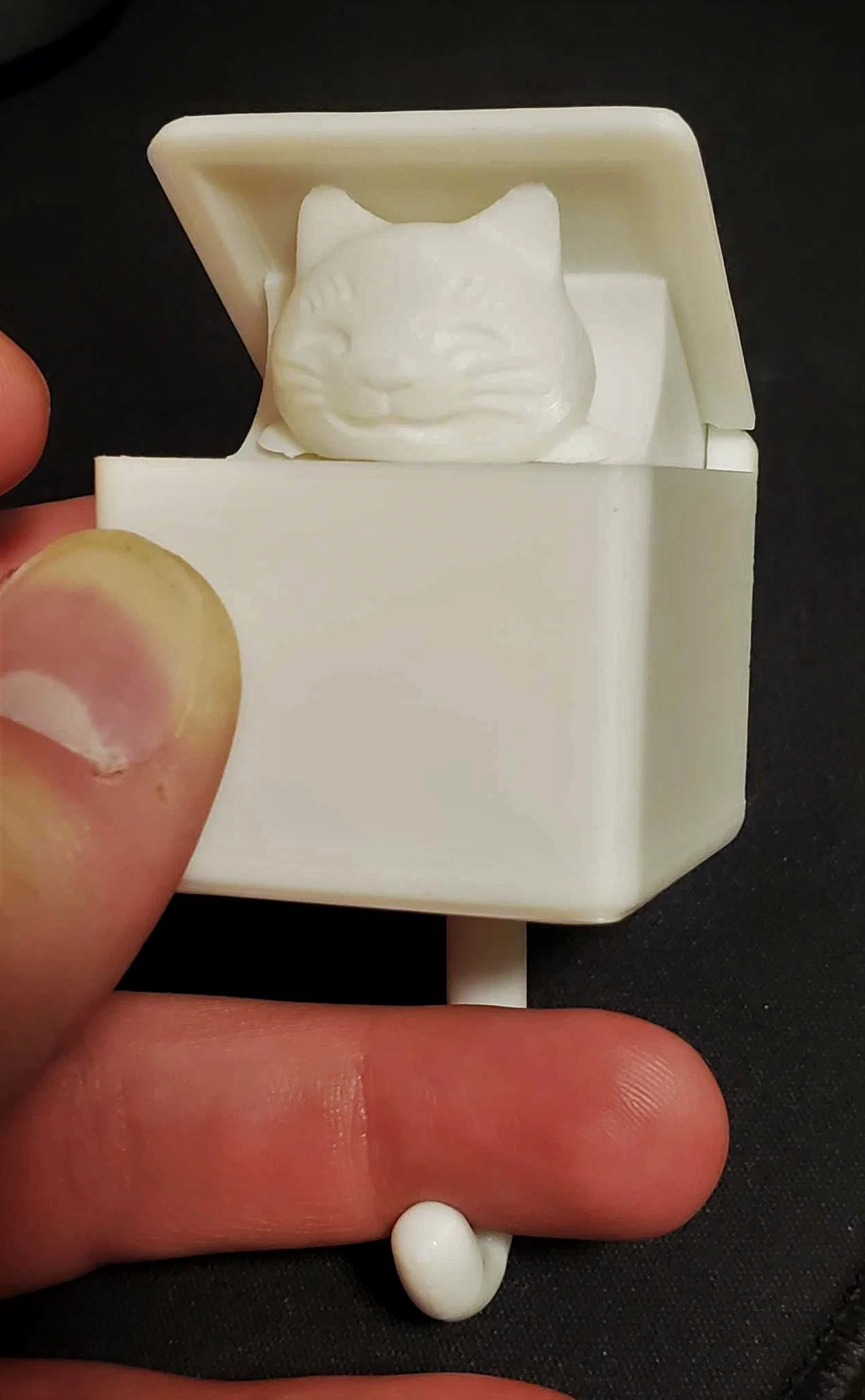

Bản in của mình dùng layer height 0.2mm và line width 0.4mm. Infill 20% và 3 walls, với PLA.
