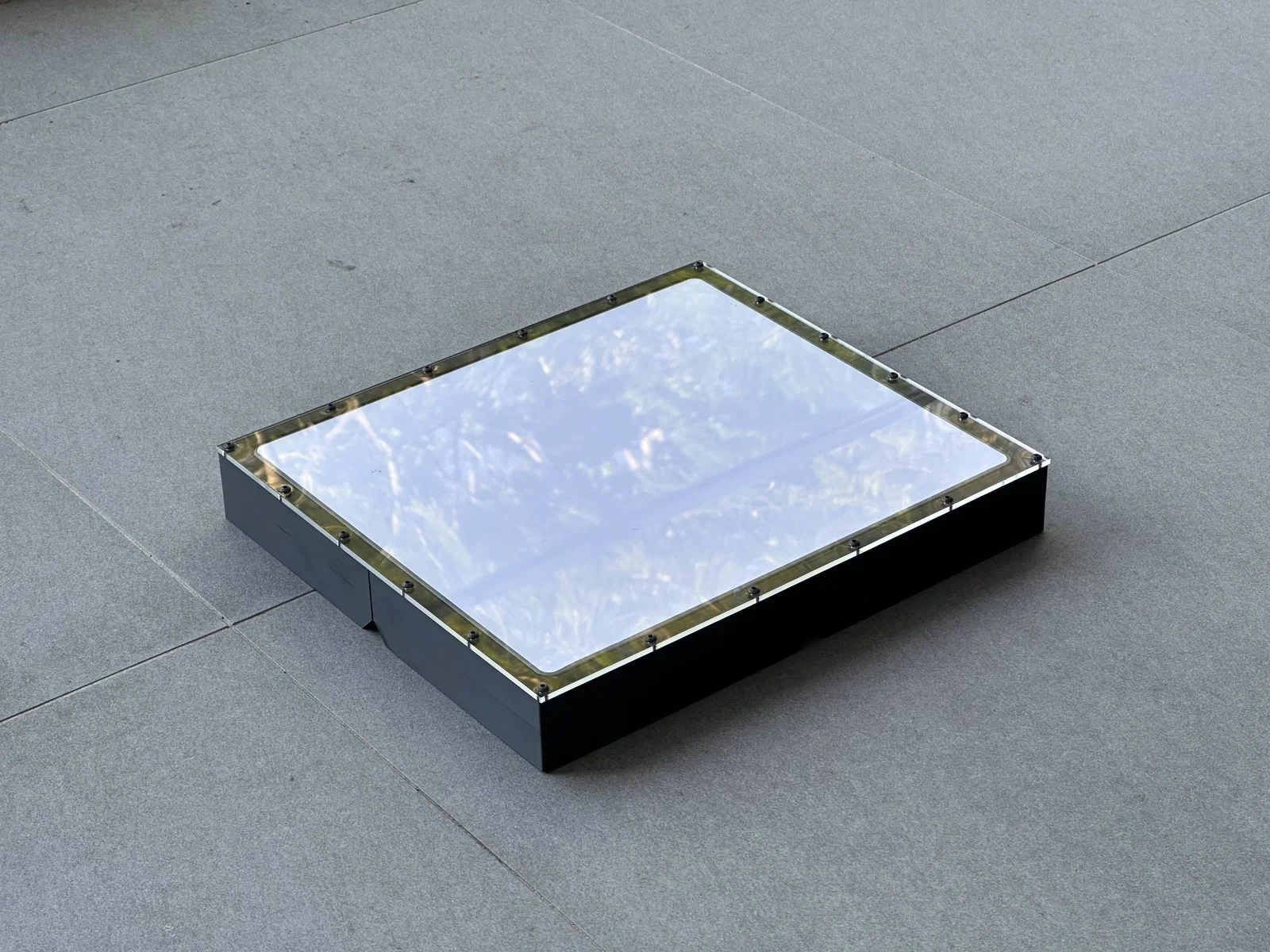

Ngàm phẳng Starlink Mini kèm tấm acrylic nắp trên (Flatmount kín)

Nhiều người góp ý mình làm một phiên bản flat mount kín hoàn toàn để gắn lên aluminium extrusions… nên đây nè! Mẫu này rất hợp để gắn trên mái nhà, RV, v.v.

Lưu ý/Disclaimer: Starlink Mini được nhà sản xuất đánh giá hoạt động đến 50°C. Hộp kín hoàn toàn có thể làm tăng khả năng thiết bị bị tắt do quá nhiệt tạm thời hoặc bị throttling. Vật liệu PETG sẽ mềm ra và giảm độ cứng/kết cấu ở nhiệt độ 85°C trở lên. Khung màu tối sẽ hấp thụ nhiệt nhanh hơn khung màu sáng, có thể làm quá trình này xảy ra nhanh hơn. Nhớ đặt thiết bị ở nơi thông thoáng.

Trong quá trình test, Starlink Mini flat mount (in bằng PETG màu đen) được phơi nắng trực tiếp trên nóc một chiếc xe màu xanh liên tục 2 giờ vào ngày 32°C mà không thấy vấn đề hiệu năng đáng kể.

Mounting:

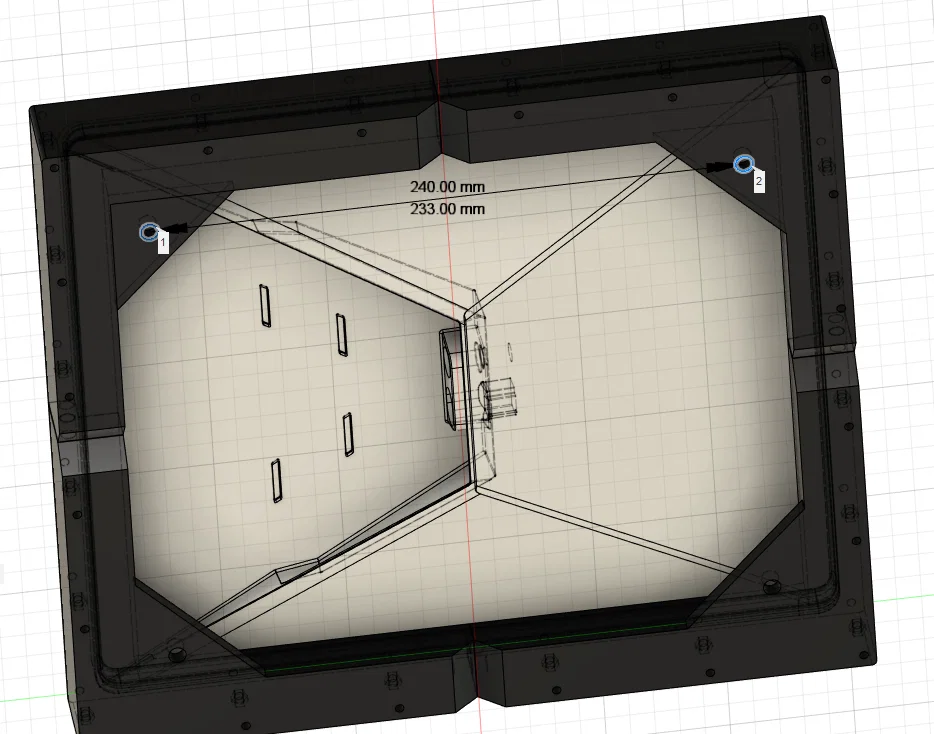

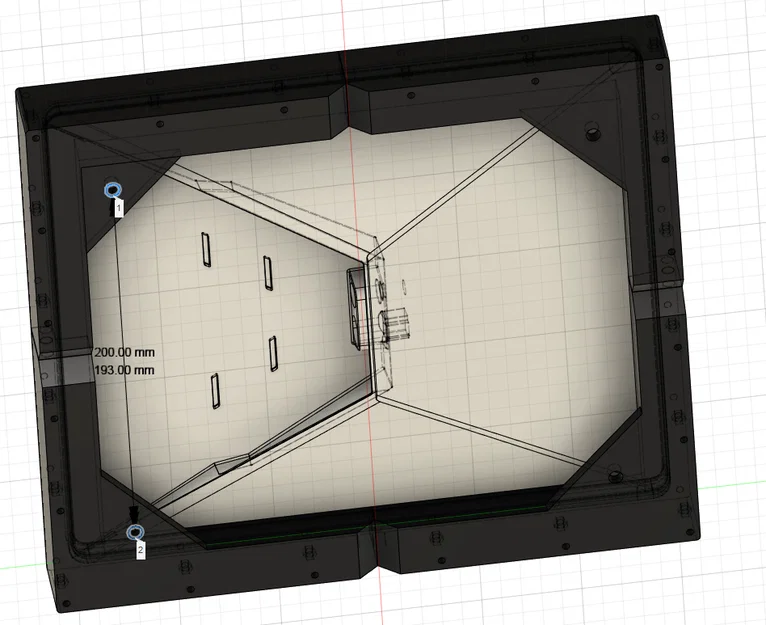

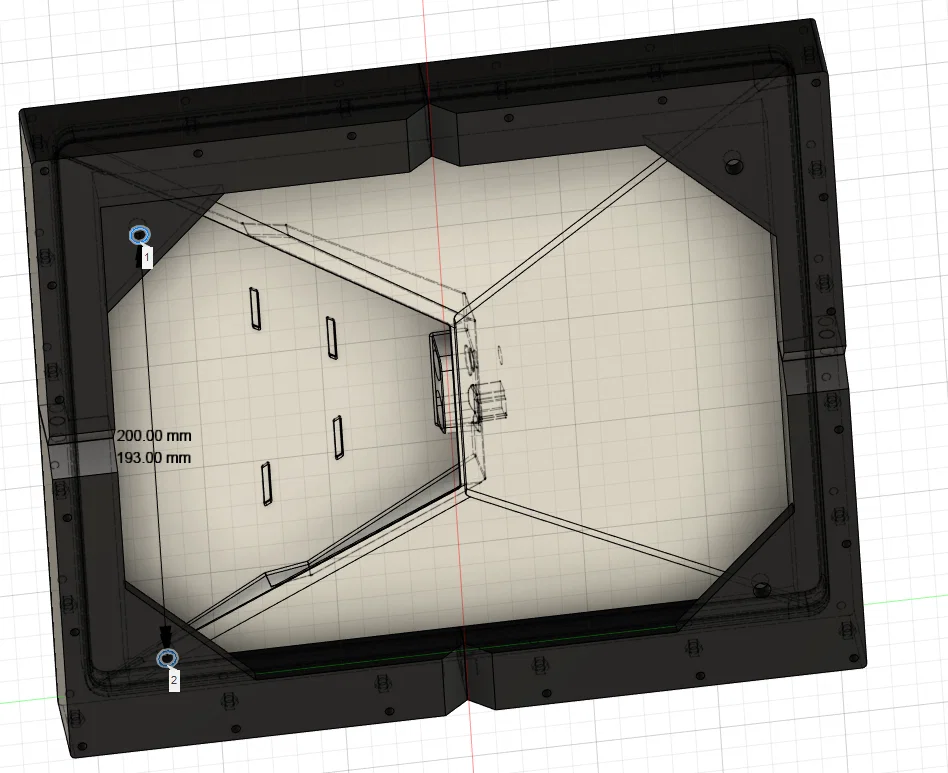

Lỗ bắt đế là M6 (đường kính 70mm) và khoảng cách giữa các điểm bắt là 200mm theo chiều ngang và 240mm theo chiều dọc.

Hướng dẫn: TRƯỚC KHI IN: MẪU NÀY CÓ NHÚNG ĐAI ỐC (EMBEDDED NUT). NHỚ CHÈN LỆNH PAUSE SAU KHI SLICE!!!

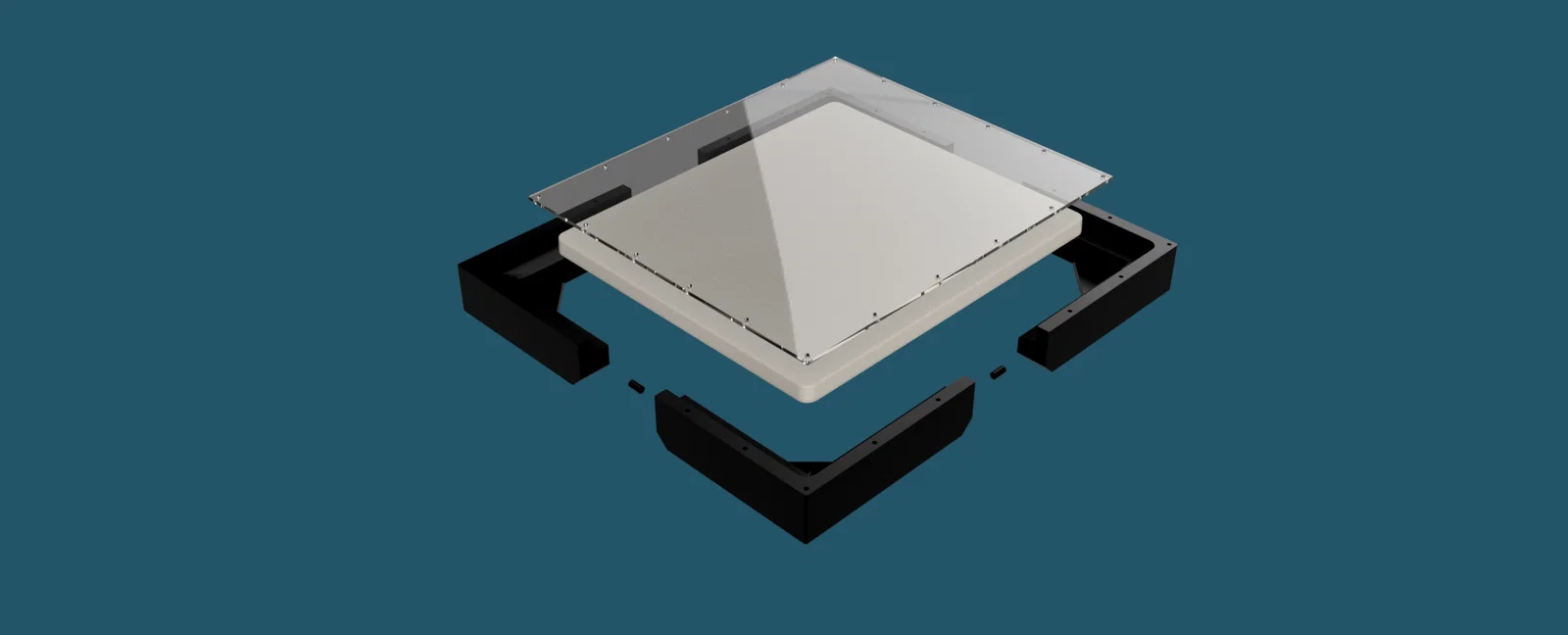

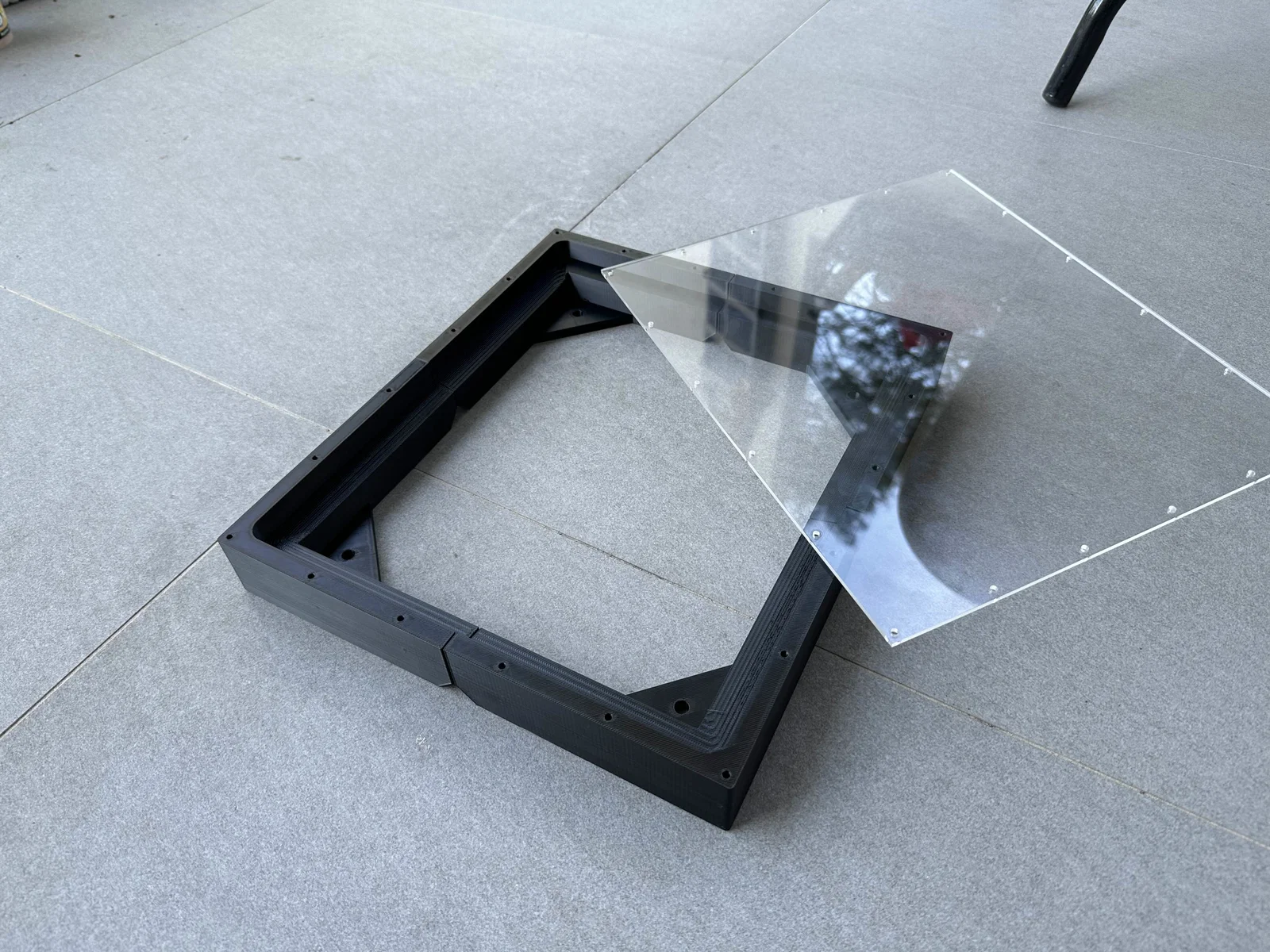

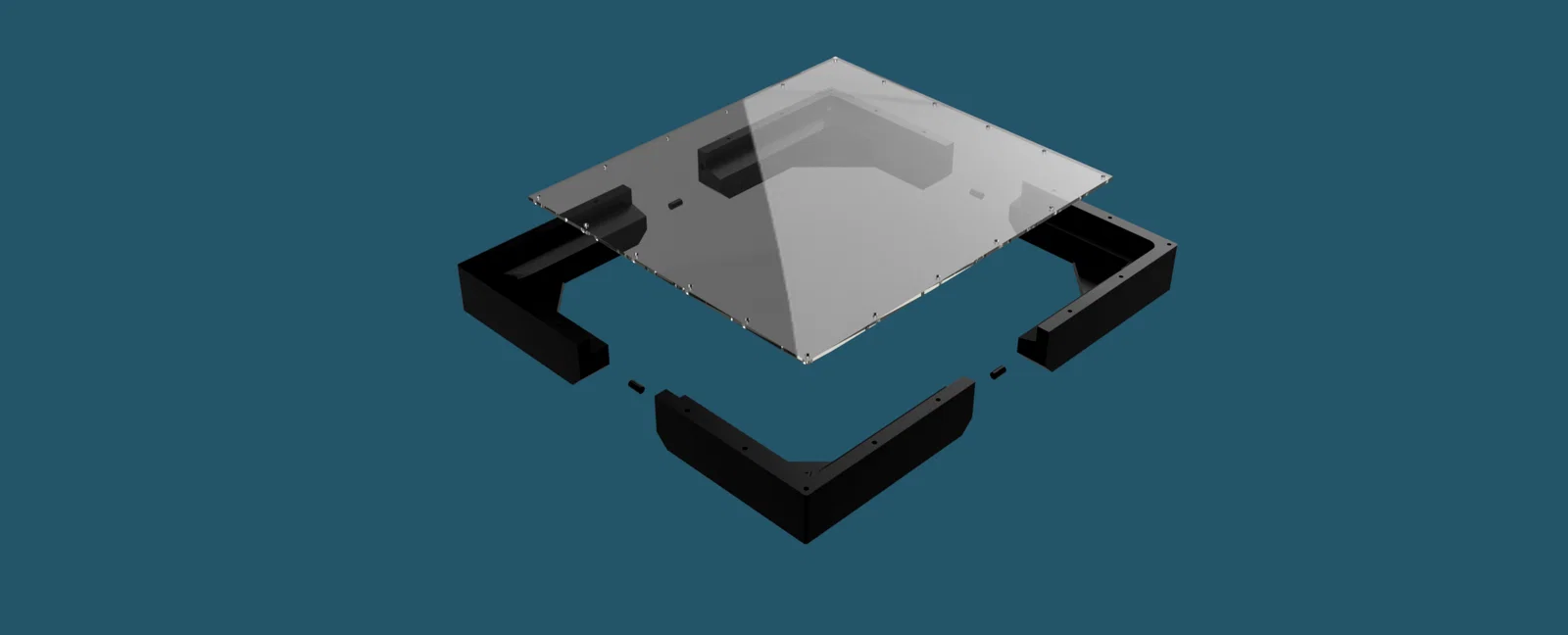

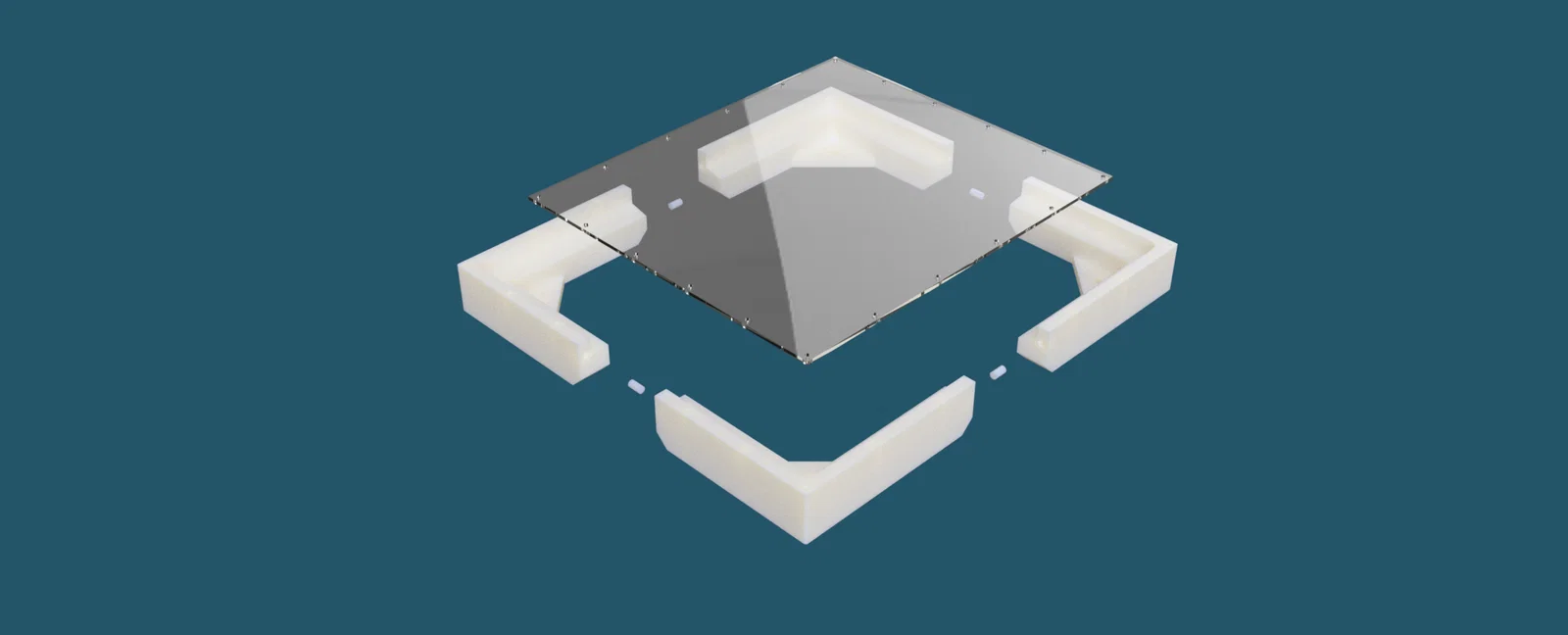

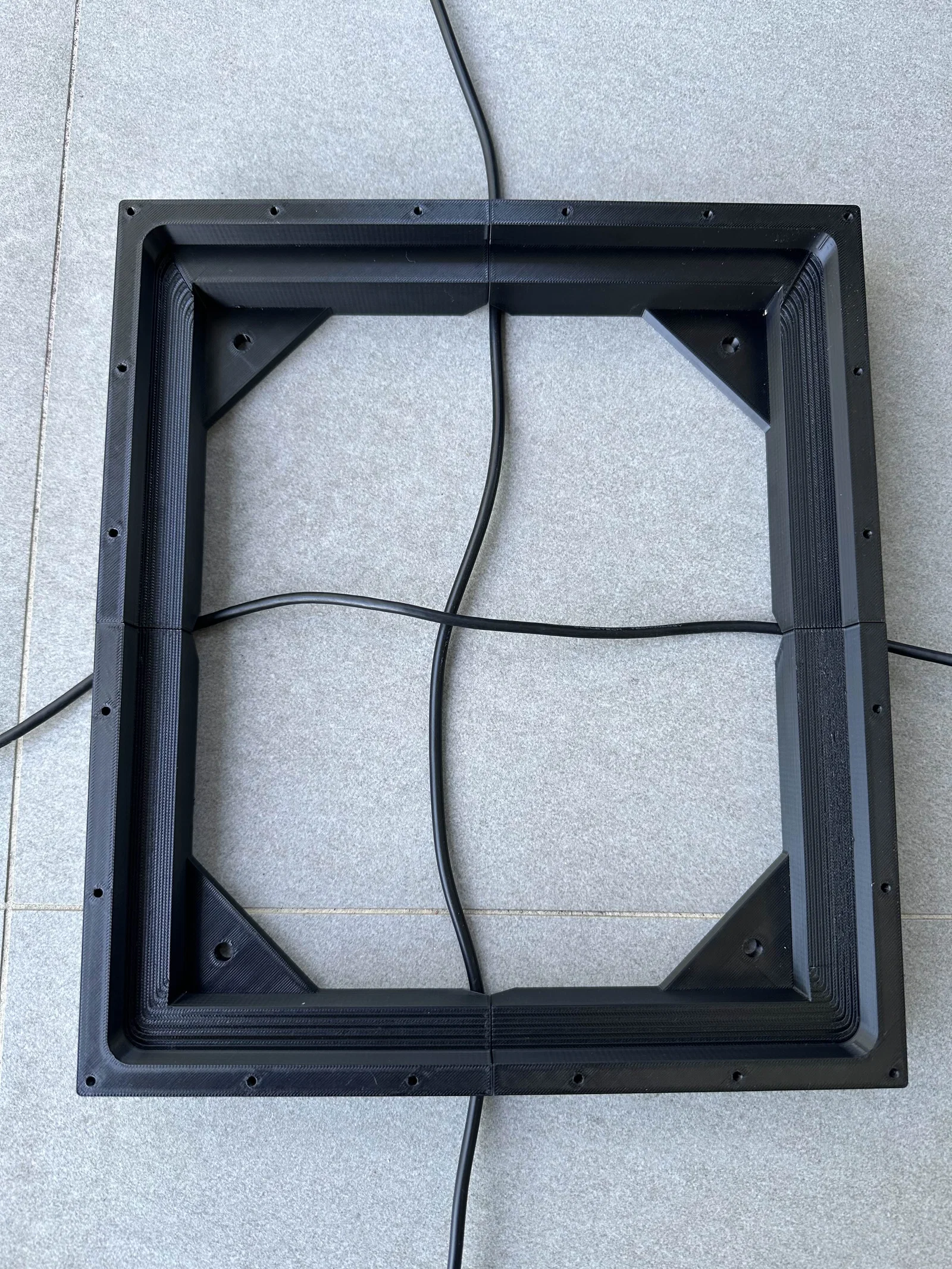

In đủ 4 miếng góc (corner pieces) và 4 chốt (pegs), rồi cắt laser tấm acrylic dày 3mm làm nắp trên bằng file .dxf đi kèm. Nhớ nhúng đai ốc M3 bằng cách chèn pause trong quá trình in.

“Khuyến nghị PETG hoặc ASA”

Phiên bản này dùng đúng y chang bill of material và tấm acrylic nắp trên như mẫu trước của mình: starlink mini enclosure.

mounting: 20 cái ốc M3 dài 25mm 20 cái đai ốc M3

Nếu bạn muốn khỏi mất công mua lẻ từng món, hoặc muốn ủng hộ công việc của mình, mình có bán qua Etsy: https://strandedelectrons.etsy.com

Makers: Bạn được phép tải về, in, và chỉnh sửa mẫu 3D này cho mục đích cá nhân, không thương mại.

• Commercial Use: Công ty hoặc cá nhân muốn bán sản phẩm vật lý in từ file này phải có cho phép bằng văn bản từ mình.
• Sales of Printed Items: Chỉ mình hoặc cá nhân/công ty được mình chấp thuận mới được phép bán bản in vật lý của mẫu này.
• Redistribution: Bạn không được phép phát tán hoặc bán chính file 3D model.
