Rắn khớp nối (Articulated Snake) - in 3D print-in-place
Mẫu Articulated Snake dạng khớp nối linh hoạt, in 3D kiểu print-in-place (Taper/Small/Short) hoặc in rời từng khúc (Big). Nhiều kích thước, chuyển động mượt, không cần supports; có file test 4 khúc để chỉnh setting.
Mô tả

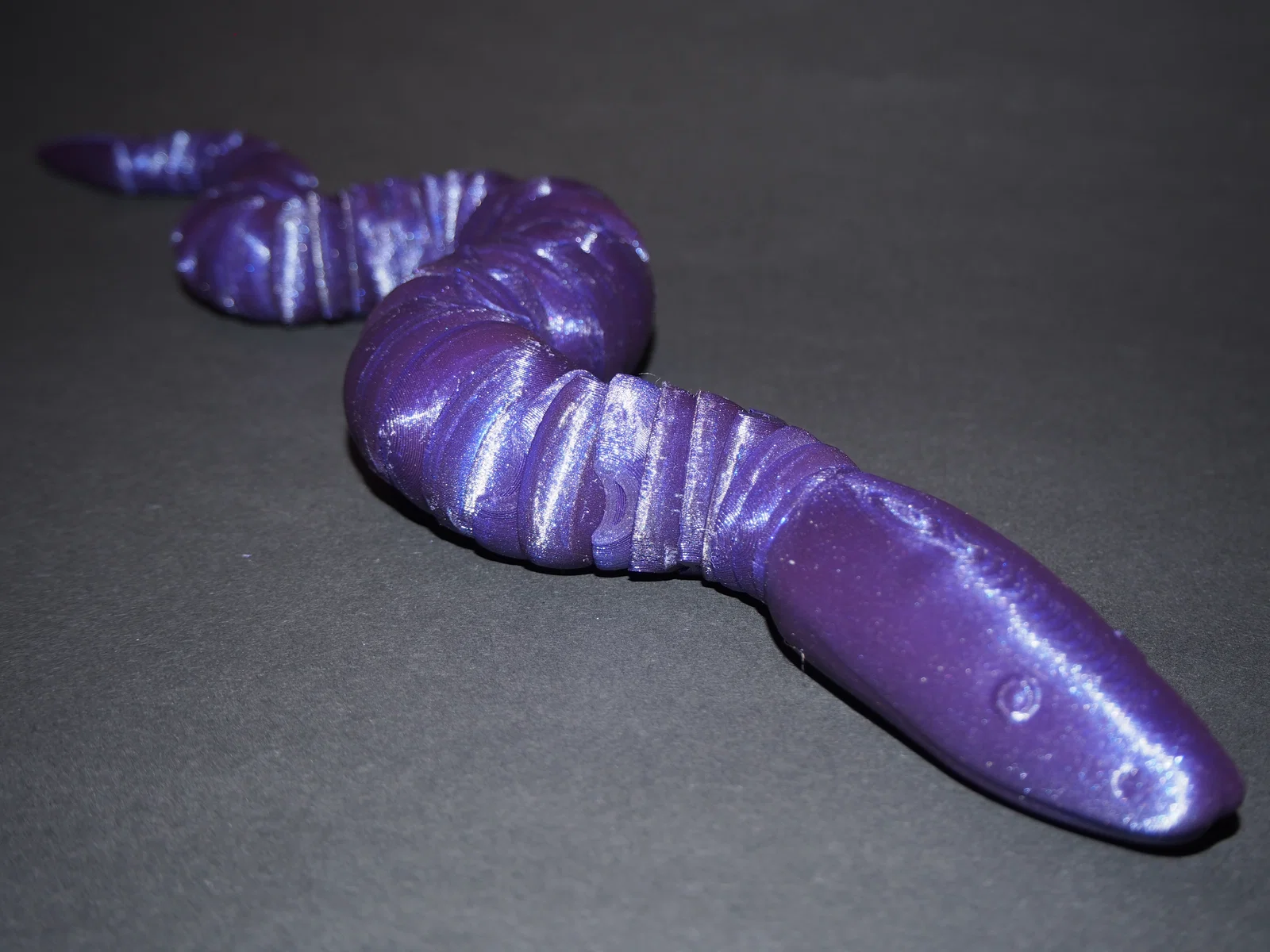

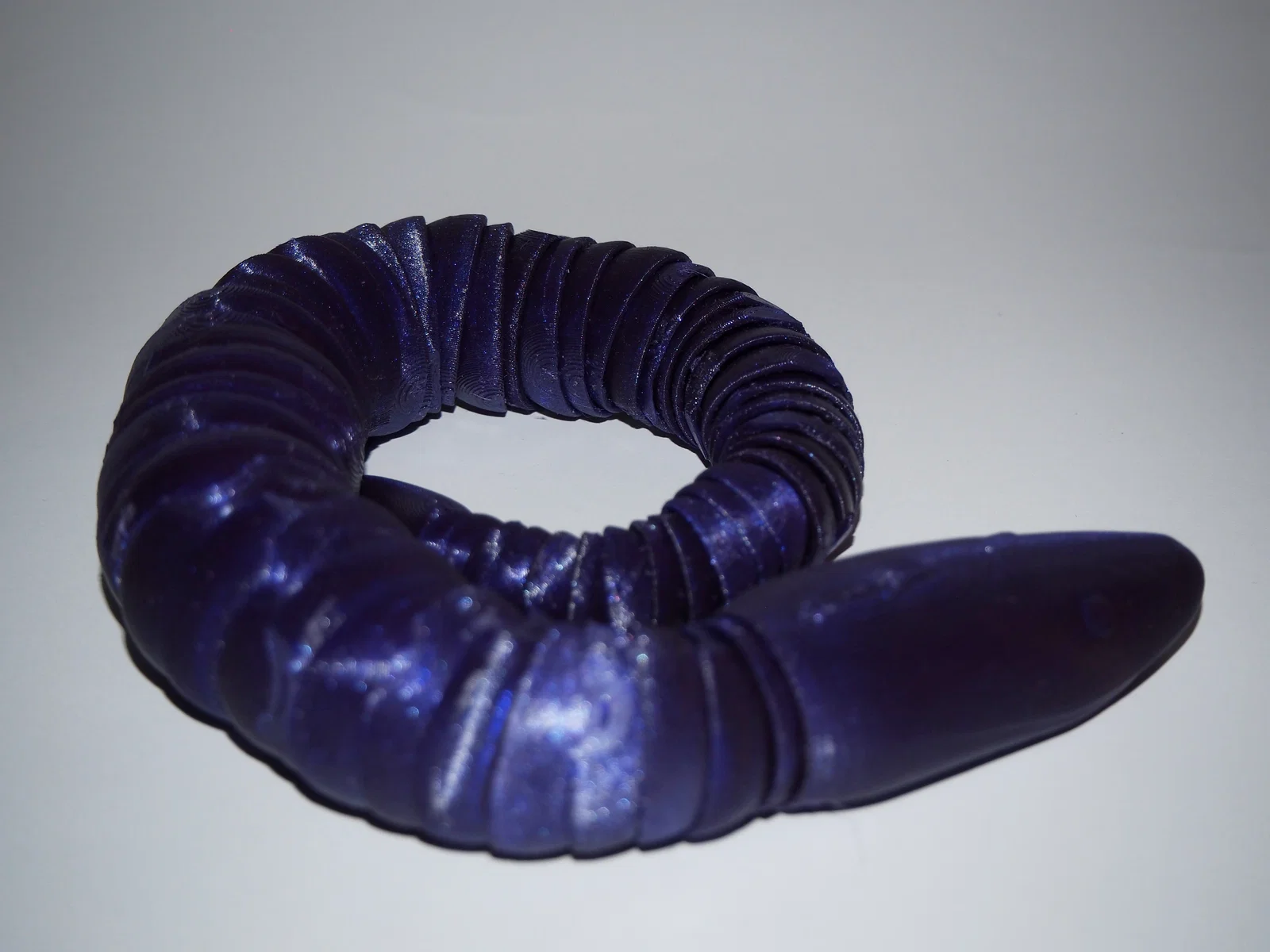

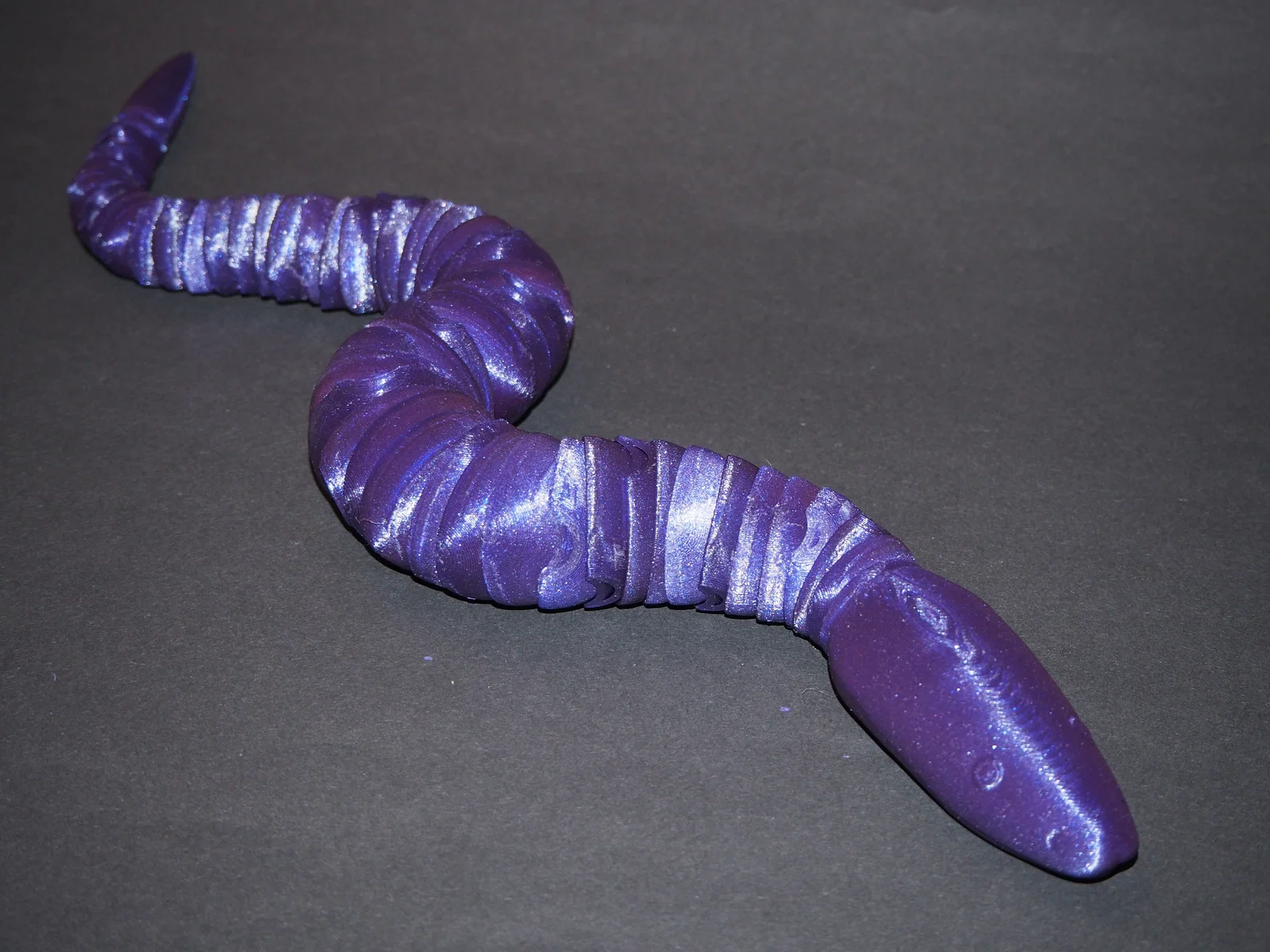

Mẫu mô hình con rắn, gồm nhiều khúc (segment) khớp nối.
Mỗi khúc có thể chuyển động và xoay.

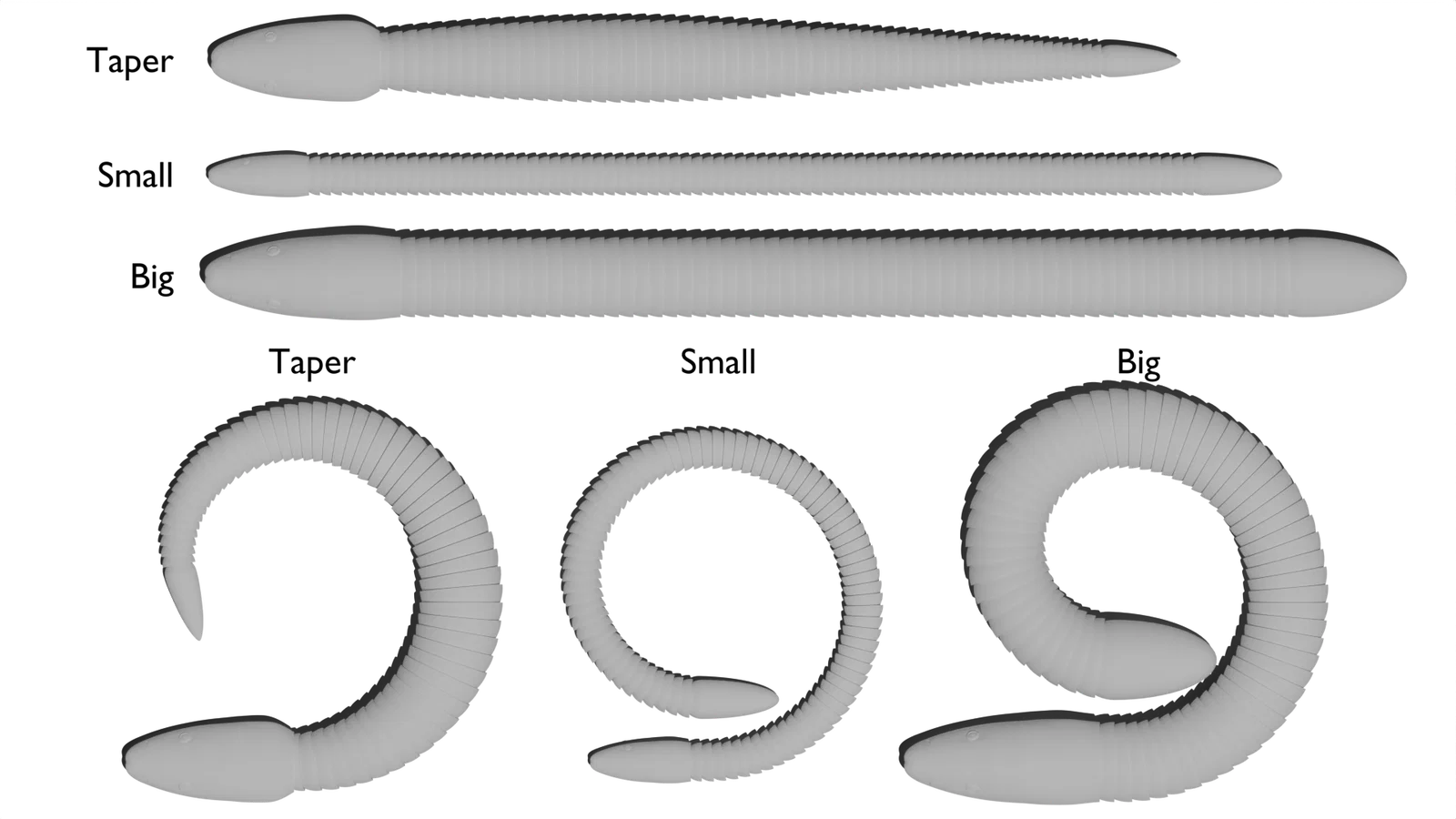

Có 4 phiên bản.

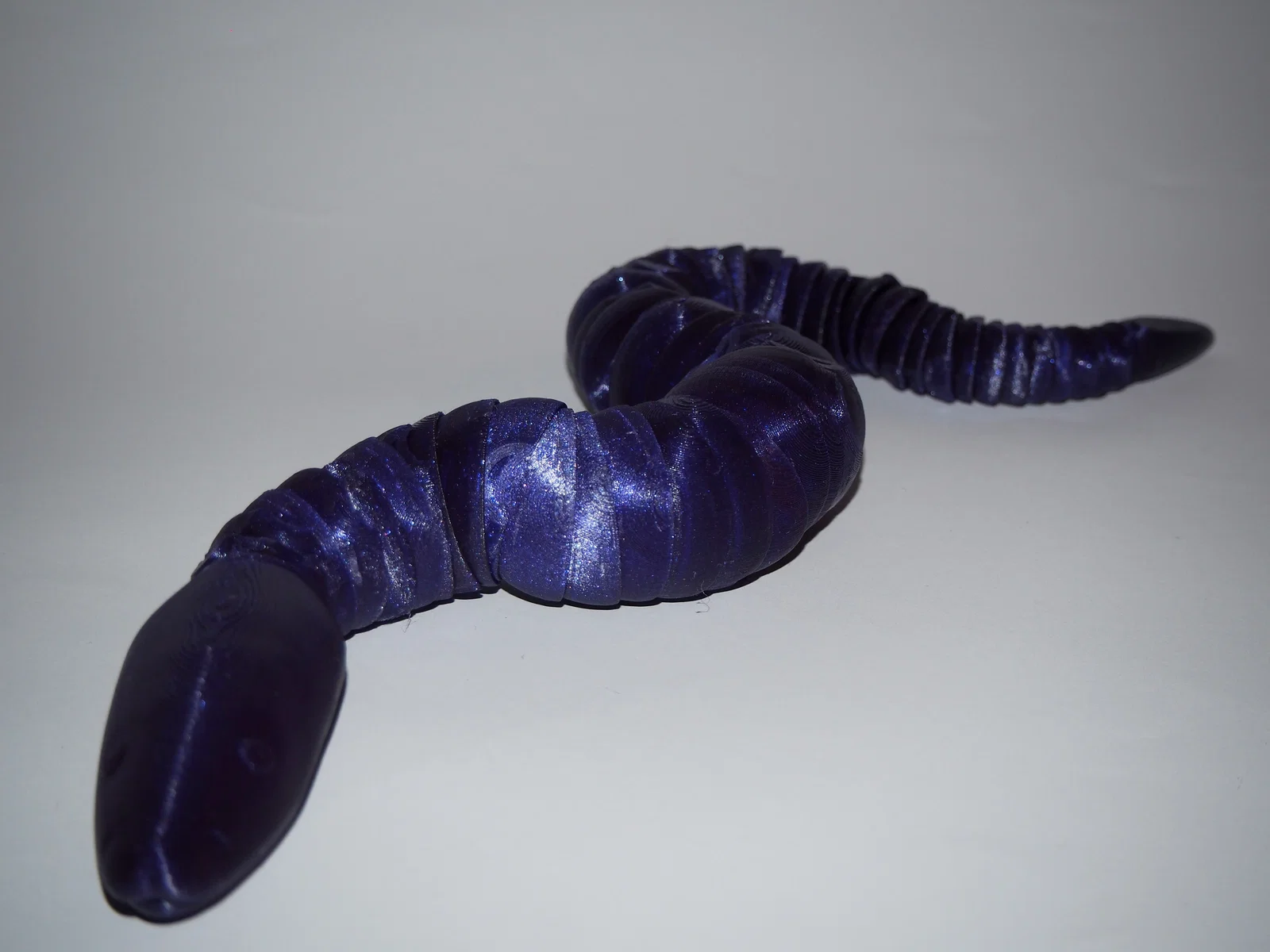

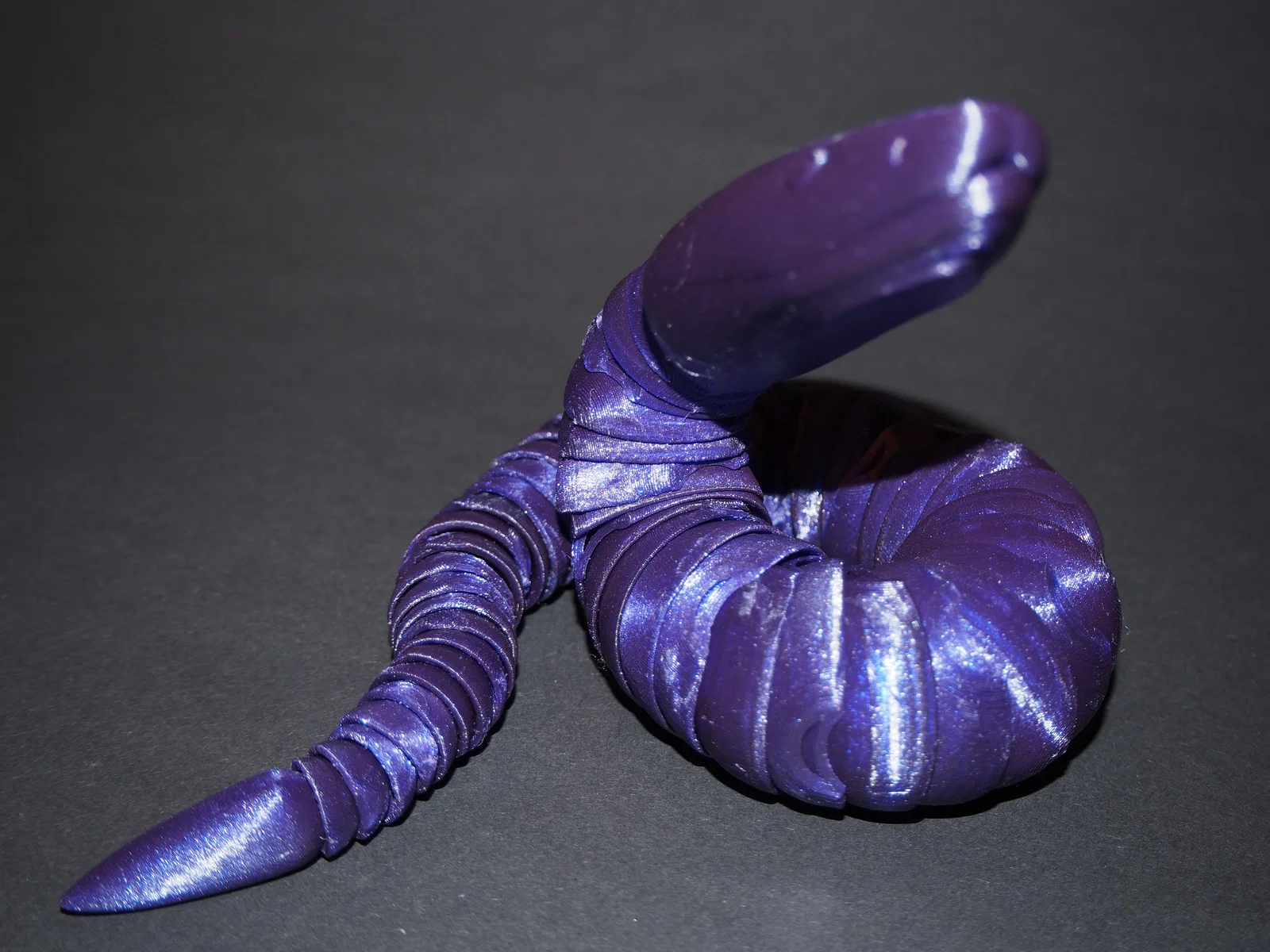

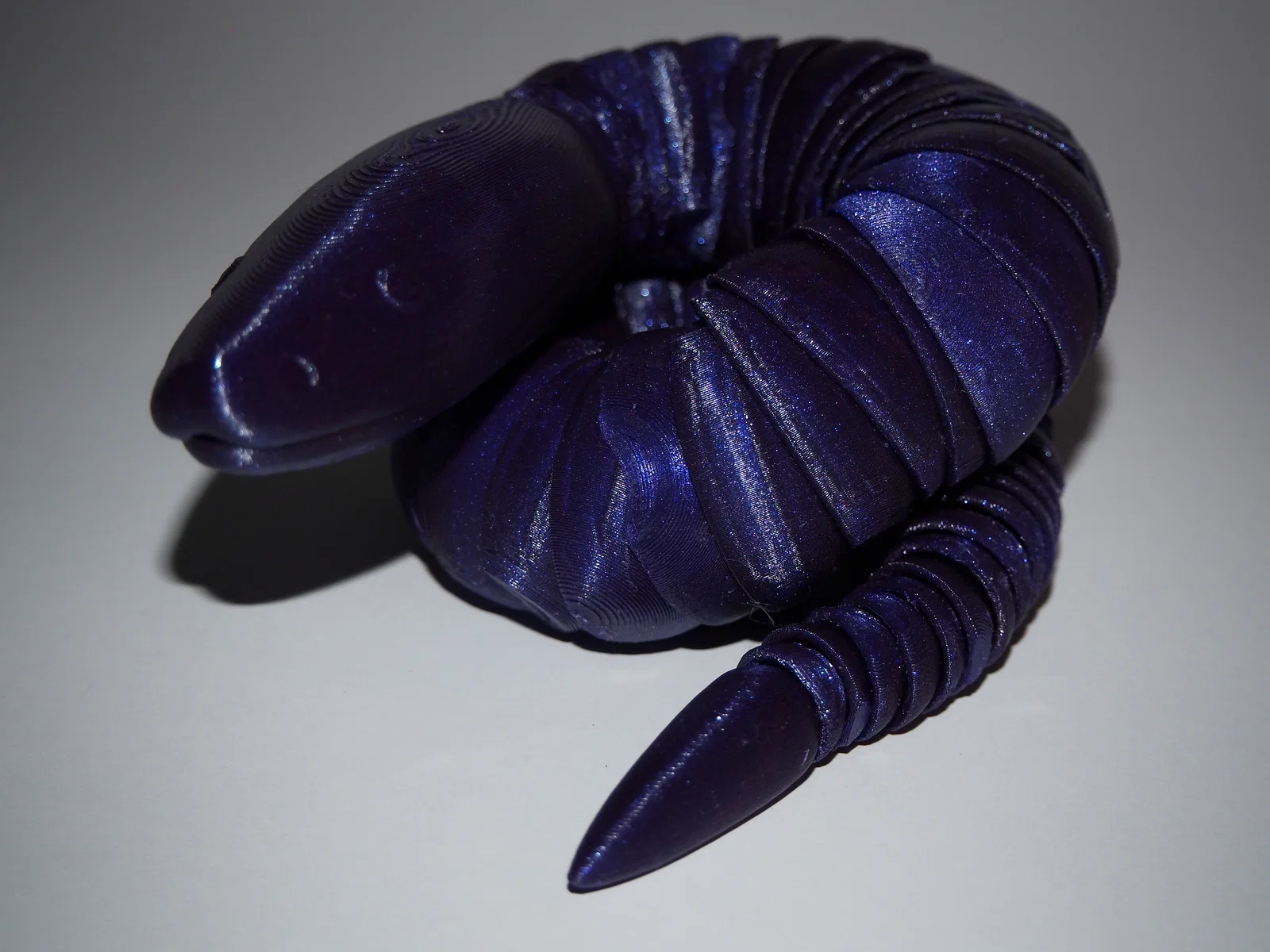

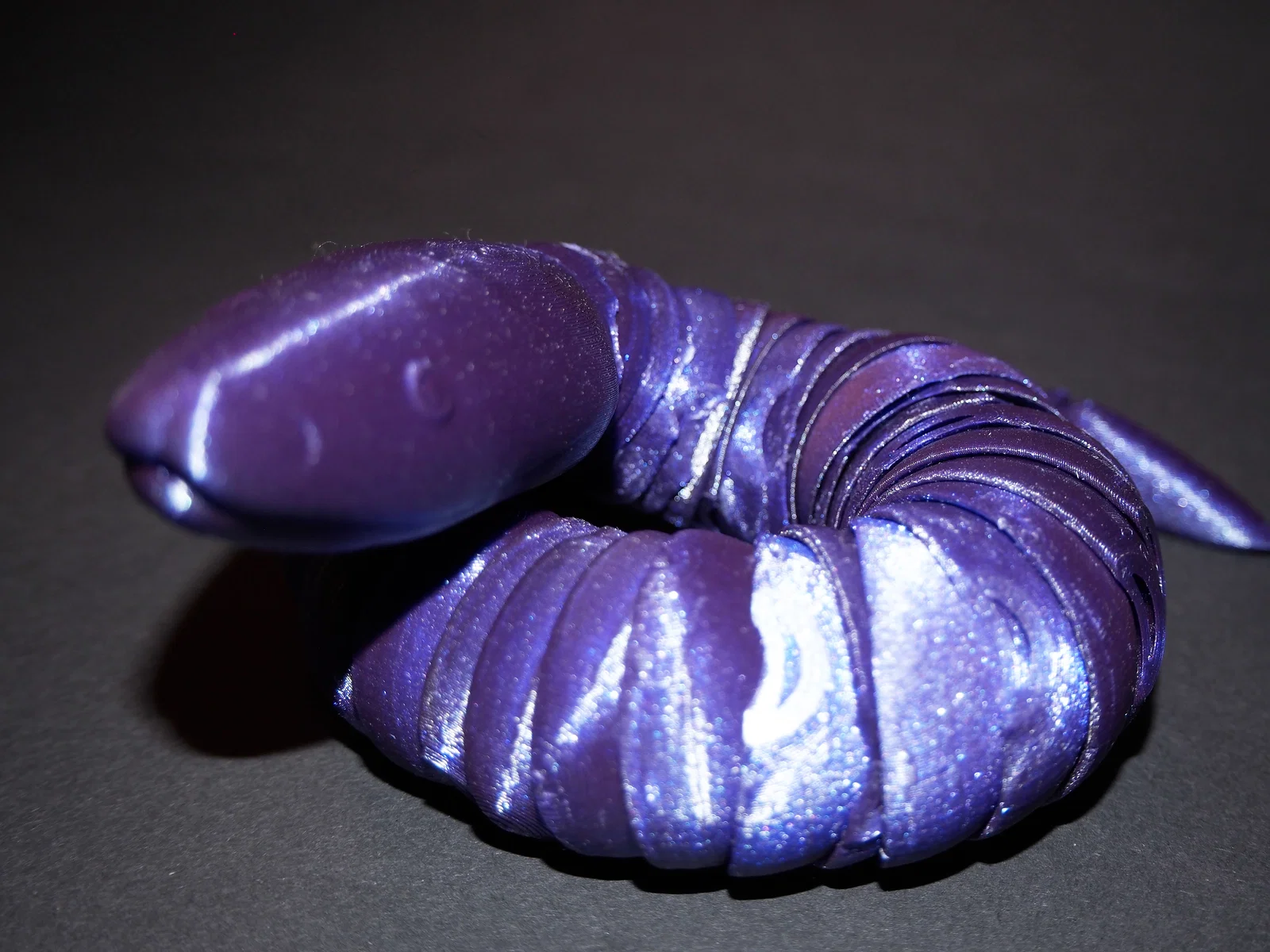

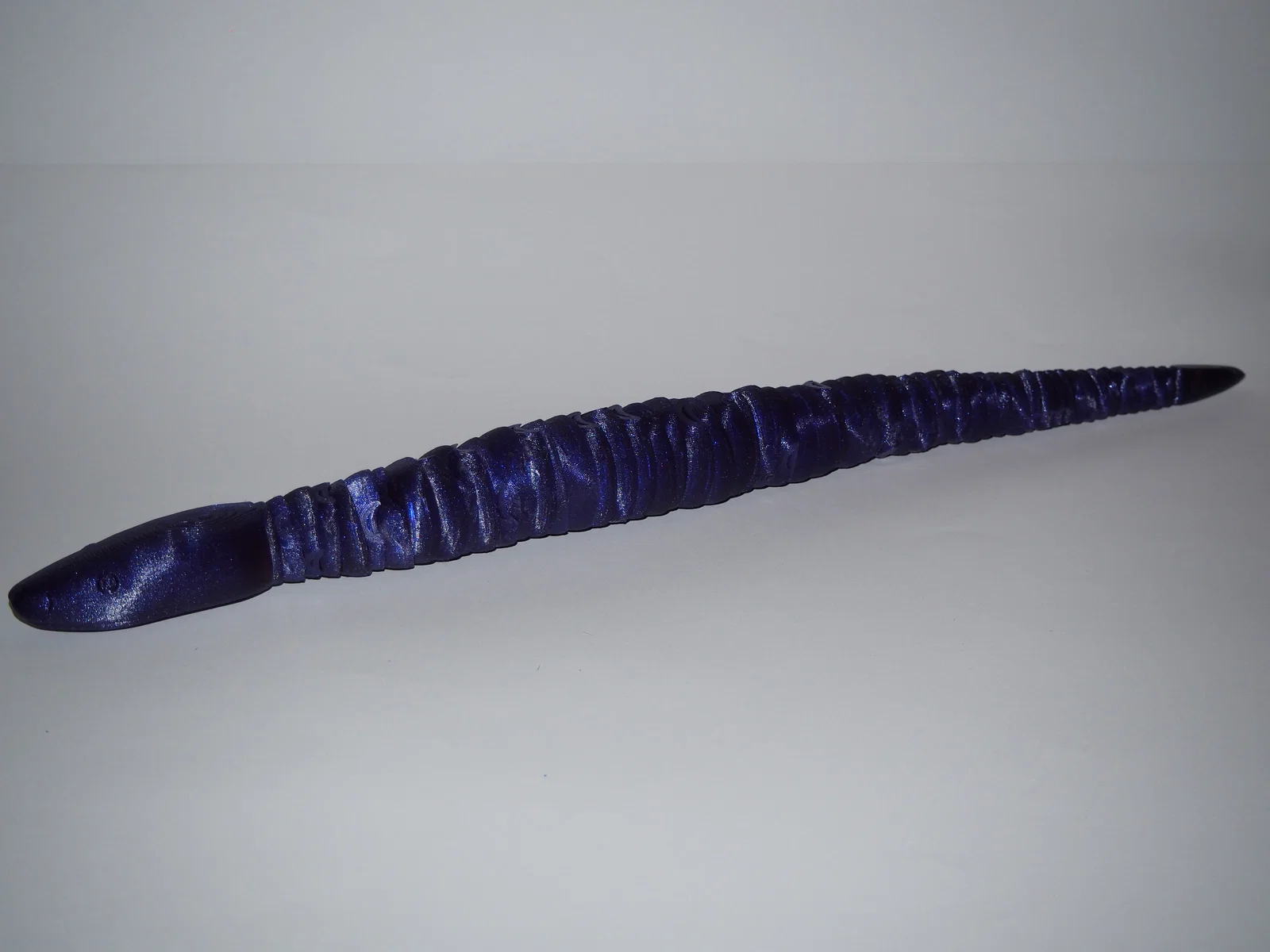

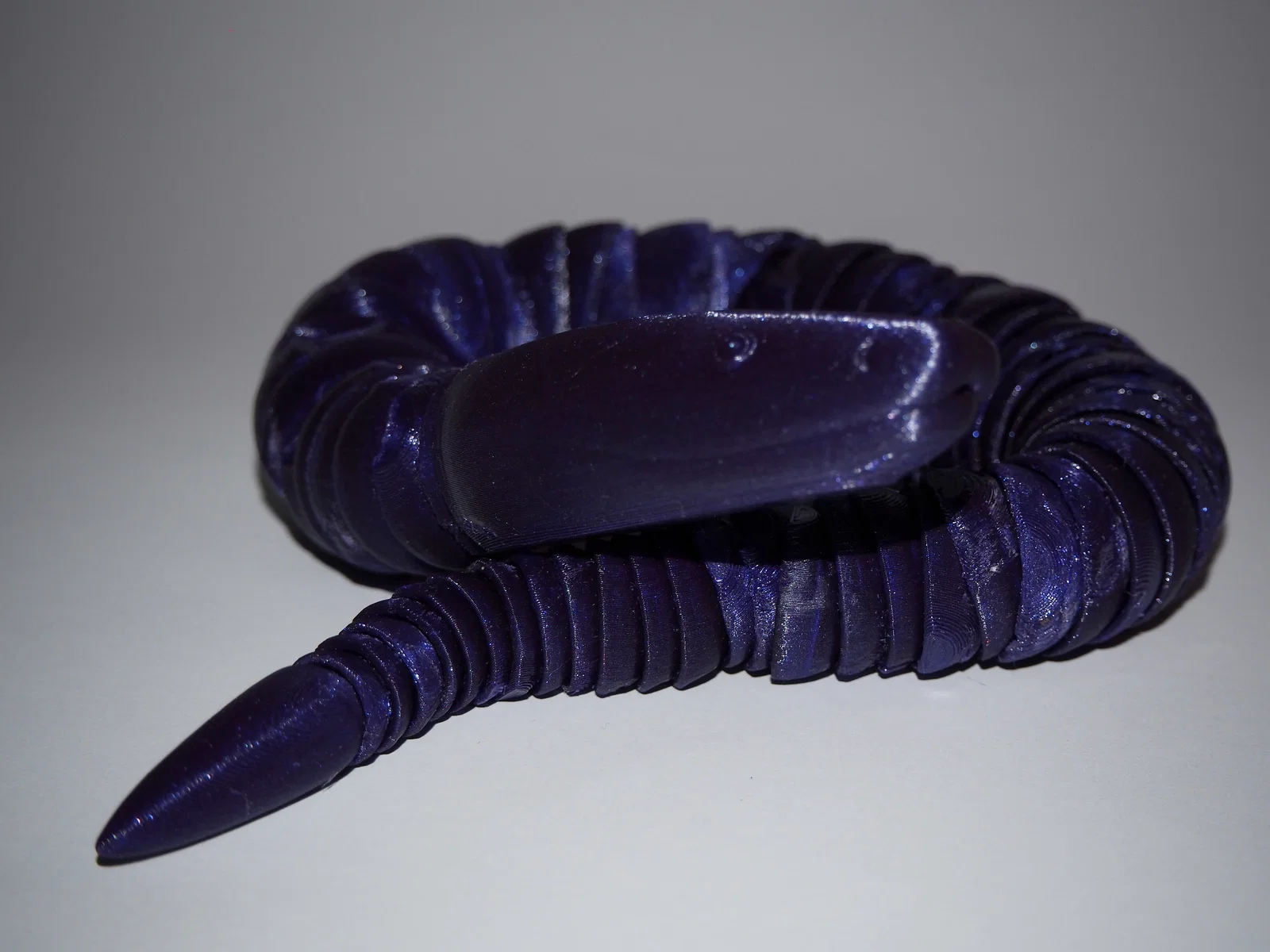

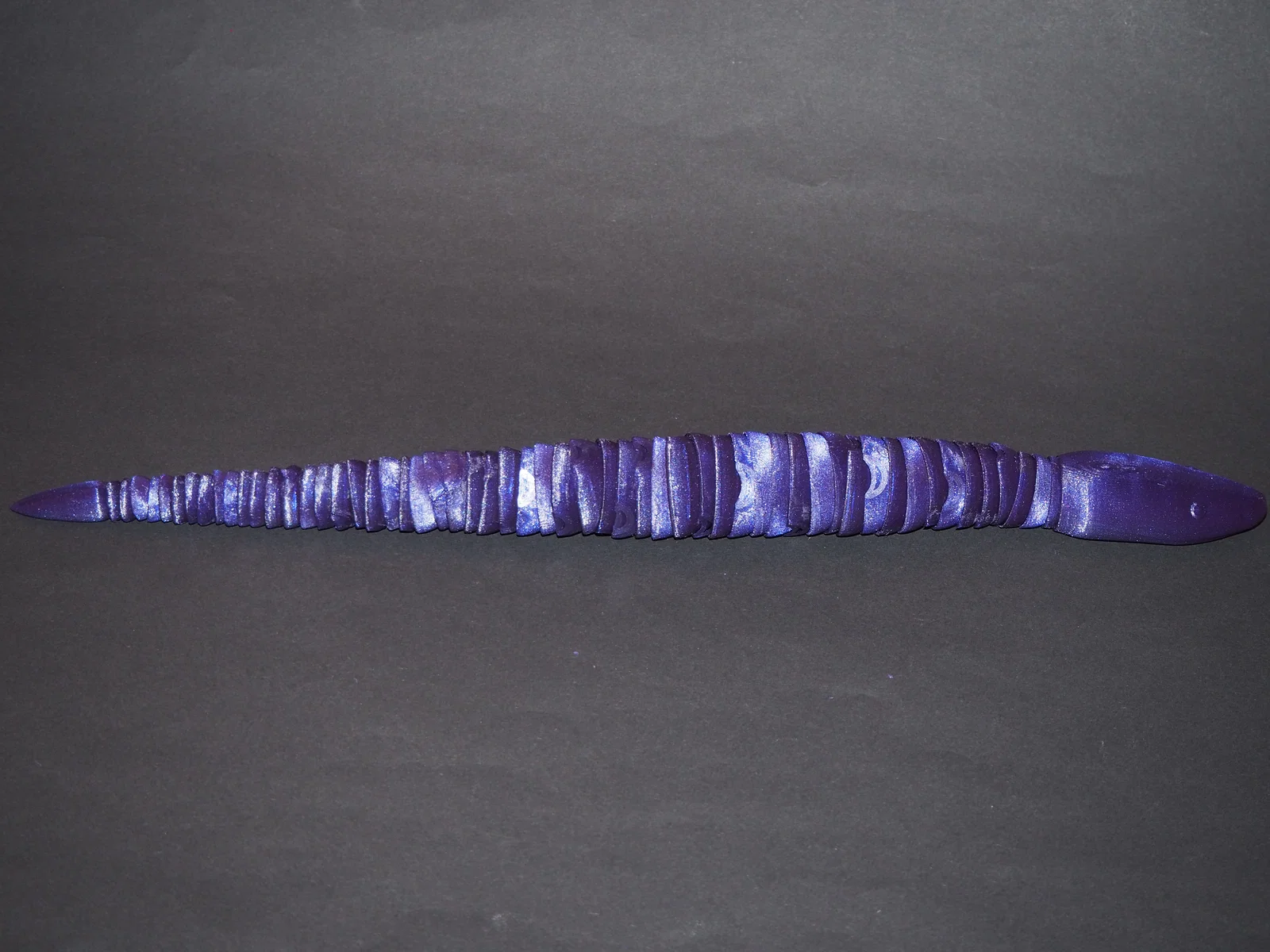

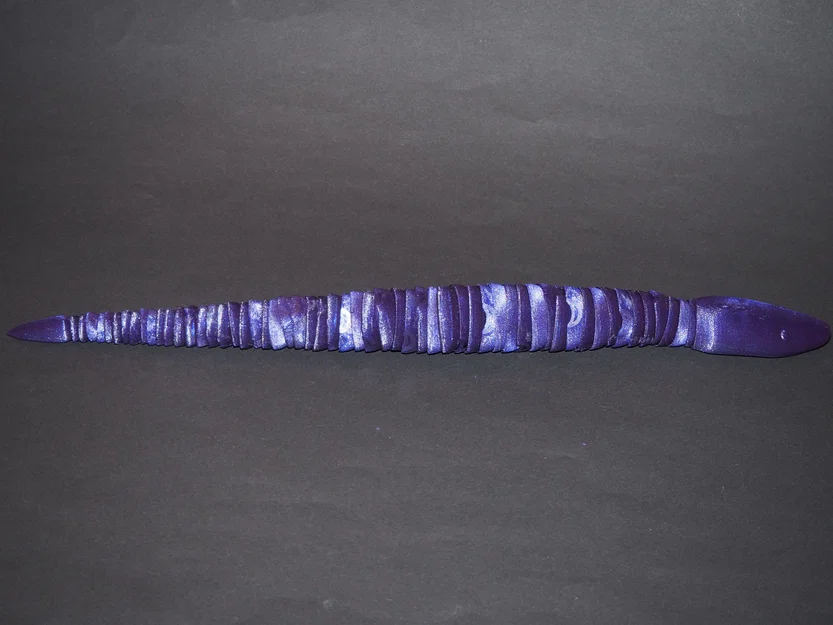

- Taper: Thân thuôn dần. Khúc ngay sau đầu rộng 24mm, to dần đến 34mm ở chỗ lớn nhất, rồi thu nhỏ xuống 13mm ở phần đuôi.
- Small: Các khúc có bề rộng cố định. Mỗi khúc (không tính phần đầu) rộng 16mm.
- Short: Gần như y hệt Small, chỉ là ít khúc hơn.
- Big: Các khúc có bề rộng cố định. Mỗi khúc (không tính phần đầu) rộng 33mm. Bạn có thể in bao nhiêu khúc cũng được.
Các khúc của bản Big có biên độ chuyển động lớn hơn bản Small.
Dimensions
Segments
Length
Width
Height
taper
57
400mm
34mm
33mm
small
83
442 mm
17mm
16mm
short
40
248mm
17mm
16mm
big
2+
129mm
+ 6mm per segment
35mm
32mm
Số lượng segments có tính cả phần đầu và đuôi.
On Printer
Segments
Length
Width
Height
taper
57
155mm
165mm
33mm
small
83
132mm
146mm
16mm
short
40
108mm
120mm
16mm
Mẫu này được lấy cảm hứng từ Friendly Articulated Slug by Copper Keep.
Hướng dẫn in (Print Instructions)
Taper, Small và Short là dạng Print-In-Place.
Với bản Big, các khúc được in rời từng phần.
Nhớ in bản test trước! Có file test cho các bản print-in-place ("snake-taper test", “snake-small test”). Bản test chỉ gồm 4 khúc, giúp bạn kiểm tra setting máy in và tập cách bẻ tách khớp cho trơn.
In ở layer height 0.2mm.
Không cần supports.
Dùng brim cho “snake-big segment”.
Sau khi in (After Printing)
Phần này chỉ áp dụng cho các bản Print-In-Place.
Sẽ khá tốn công.
Mỗi khớp (hinge) phải xử lý riêng.
- Dùng một con dao nhỏ và đưa lưỡi dao vào khoảng 1/3 khe giữa hai khúc. Bắt đầu từ bên hông hoặc phía trên, rồi đi vòng quanh hết một lượt.
- Lắc khúc qua lại (side-to-side) để bẻ cho nó bung ra.
- Đừng cố bẻ bằng cách xoay. Làm vậy chỉ khiến cái chặn (stopper) bị gãy, trong khi nó là phần giữ cho các khúc còn móc/chained lại với nhau.
Nếu bạn muốn ủng hộ mình, có thể qua link này: https://ko-fi.com/printingdaniel#
[UPDATE 2024-10-14] Làm khớp (hinges) của bản taper chắc hơn
[UPDATE 2024-10-16] Bản Big không còn là print-in-place nữa. Hóa ra in từng khúc riêng rồi ráp lại sau không chỉ làm được, mà còn dễ hơn rất nhiều.
