Ngàm gắn Anker PowerPort Atom III Slim Charging Hub Mount
Ngàm gắn giúp cố định Anker PowerPort Atom III Slim Charging Hub lên bề mặt bằng 3 vít chìm 4 mm. Thiết kế khít, giữ chắc, vẫn chừa trống ổ cắm nguồn và đủ 4 cổng output. In dễ, không cần supports.
Mô tả
Câu chuyện
Bước hai để dọn dẹp mớ dây nhợ lộn xộn dưới bàn làm việc của mình là cái ngàm/mount này cho hub sạc Anker PowerPort Atom III Slim. Không có gì cầu kỳ, chủ yếu là thực dụng.
Thiết kế của mình

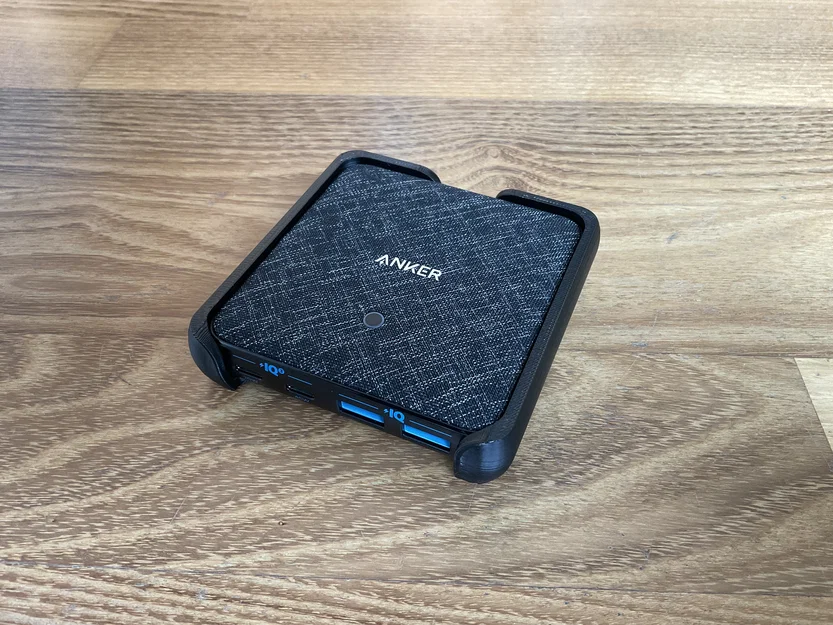

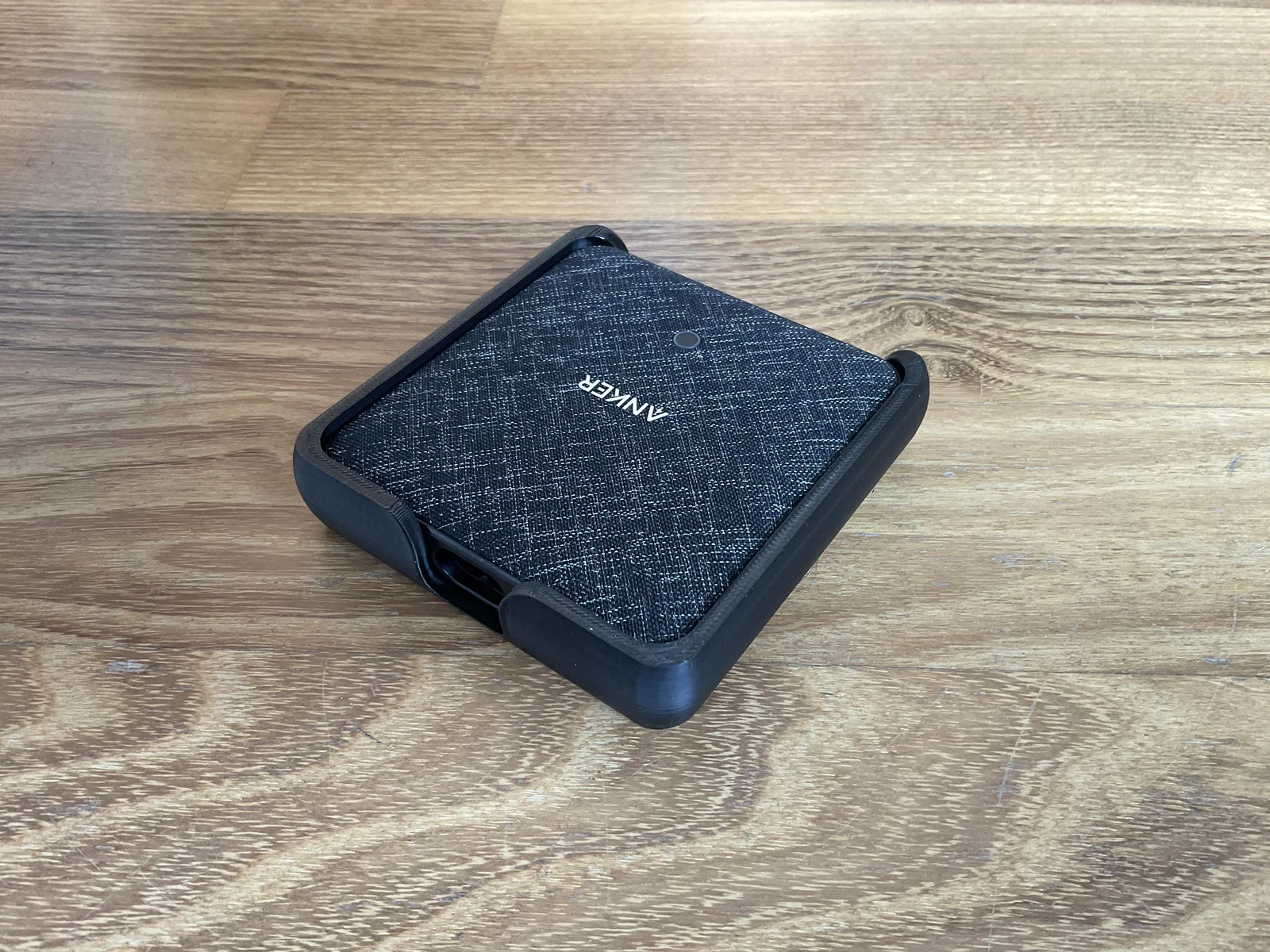

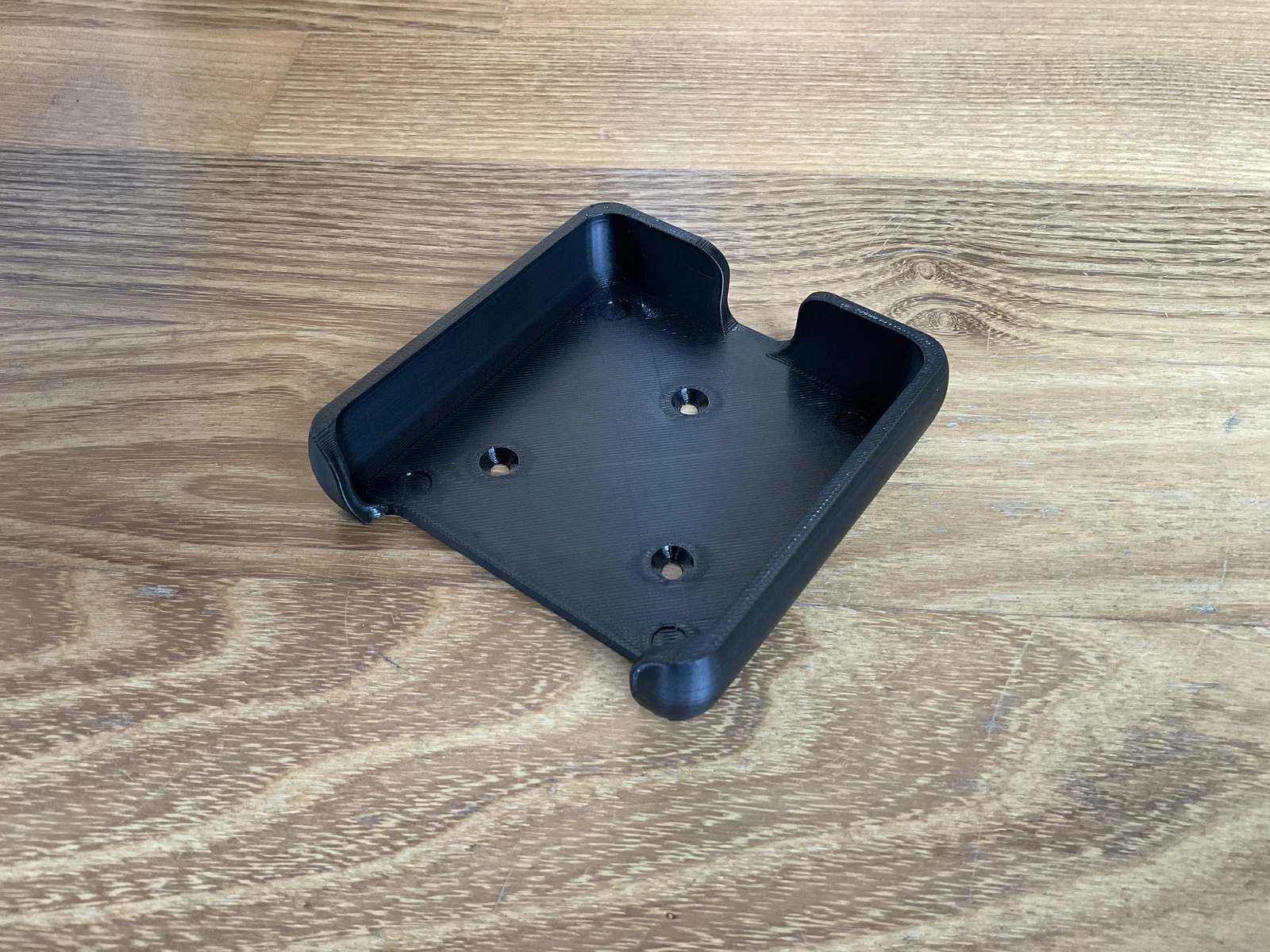

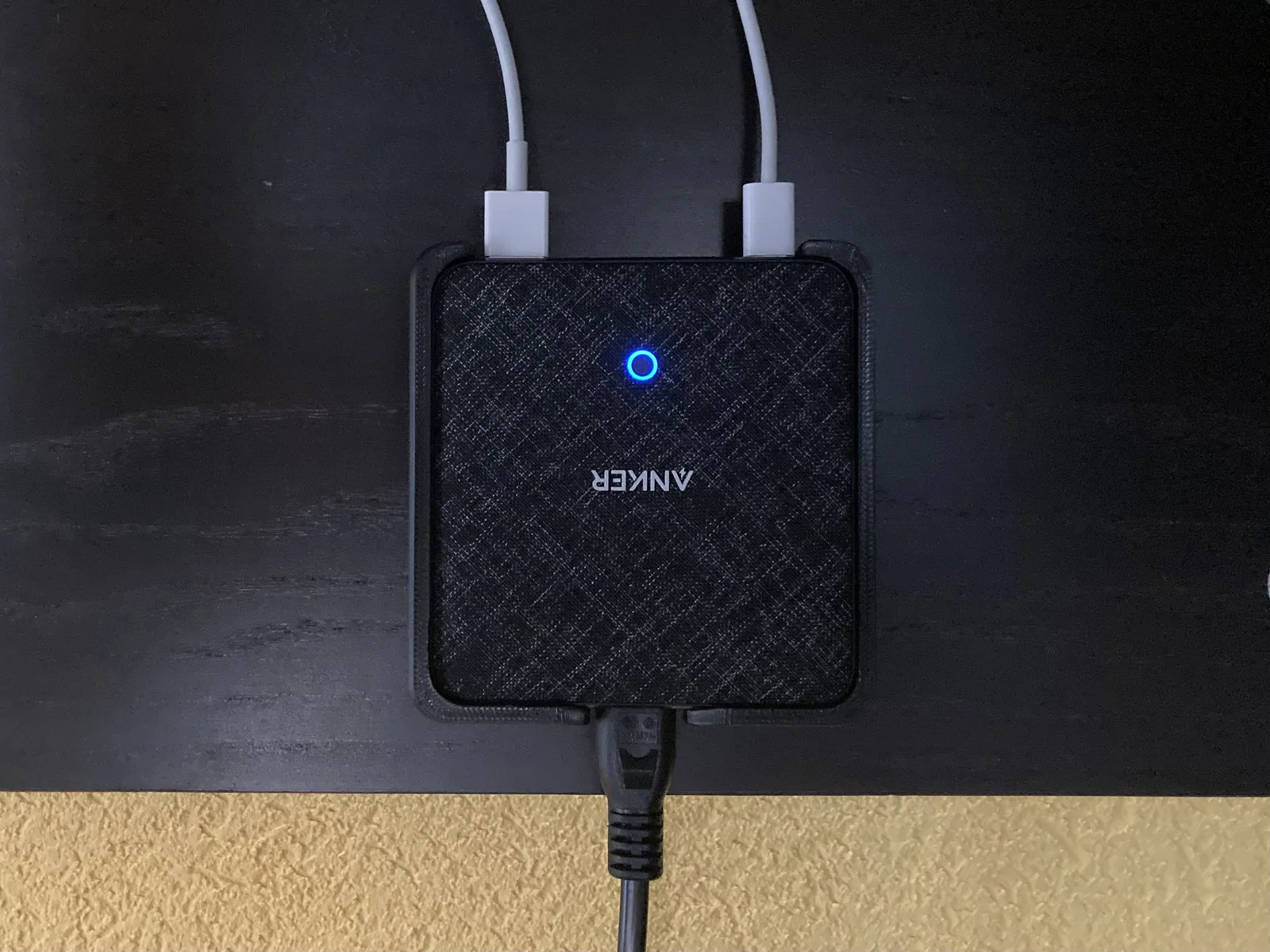

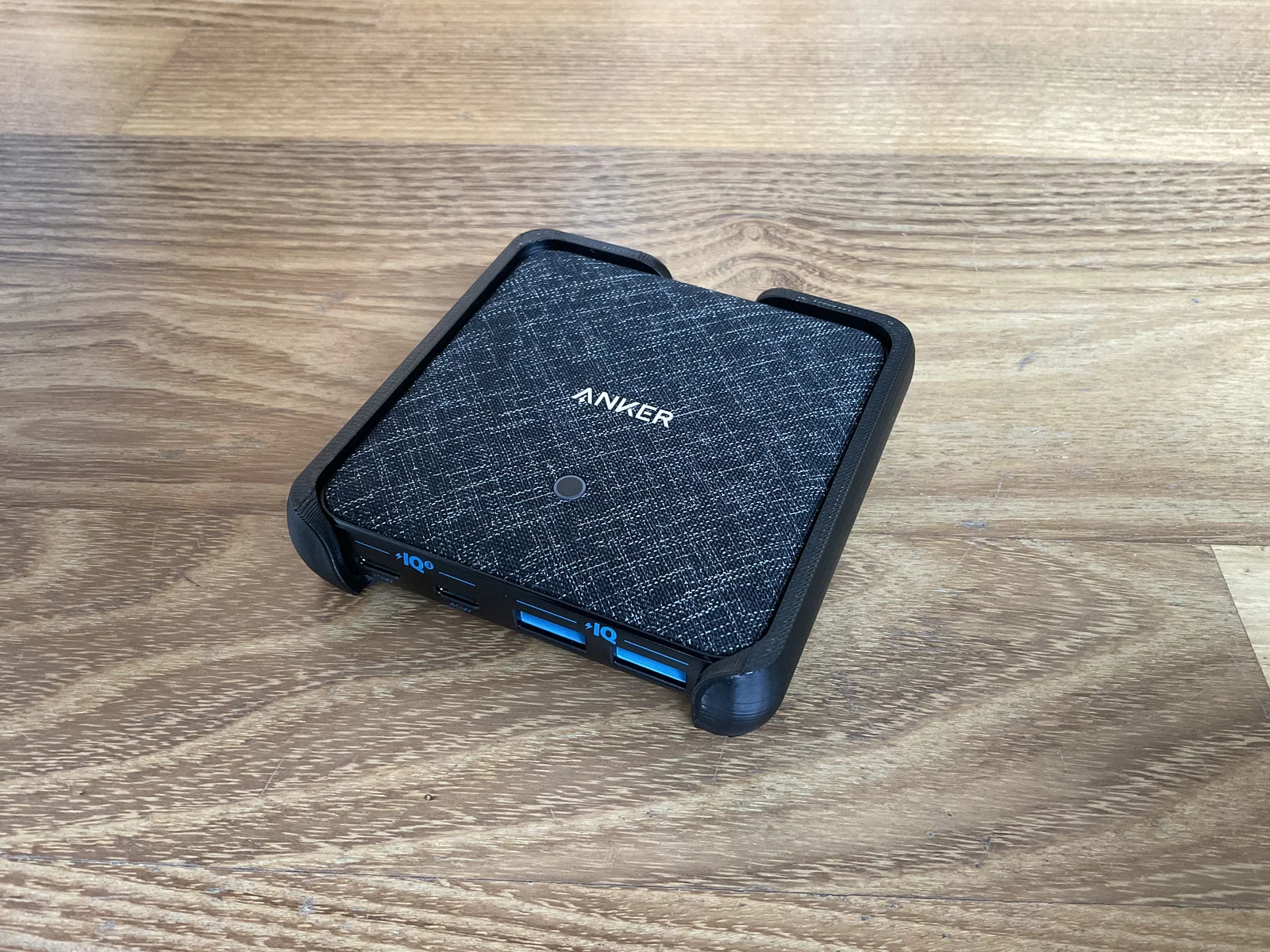

Mount có thể bắt vít cố định lên bề mặt lắp đặt bằng ba con vít chìm (countersunk) 4 mm. Sau đó đặt PowerPort vào mount. Độ khít khá chặt và có thể khác nhau tùy theo sai số (tolerance) của máy in của bạn. Khi đã vào mount, PowerPort sẽ được giữ chắc chắn. Ổ cắm nguồn (power plug socket) và cả bốn cổng output vẫn dùng được, không bị che.
Hướng dẫn in
Bạn có thể in mẫu này không cần supports, brim hay raft. In khá nhẹ nhàng. Cứ dùng setting quen thuộc của bạn, đây là thông số mình dùng:
- Layer Height: 0.2 mm
- Infill: 15% (Gyroid)
- Walls: 4
- Bottom Layers: 3
- Top Layers: 5
Mình khuyên dùng PETG cho bản in này, nhưng PLA hoặc vật liệu khác cũng ổn.
Bạn sẽ cần reposition mẫu trên build plate vì mặc định nó nằm ở origin. Nếu bạn biết cách để nó tự hiện ở giữa mọi build plate thì cho mình biết, mình sẽ chỉnh lại! : )
Hướng dẫn lắp đặt
- Nếu bạn bắt vít lên gỗ mỏng/dễ nứt, nên khoan mồi lỗ 3 mm để tránh làm tách gỗ.

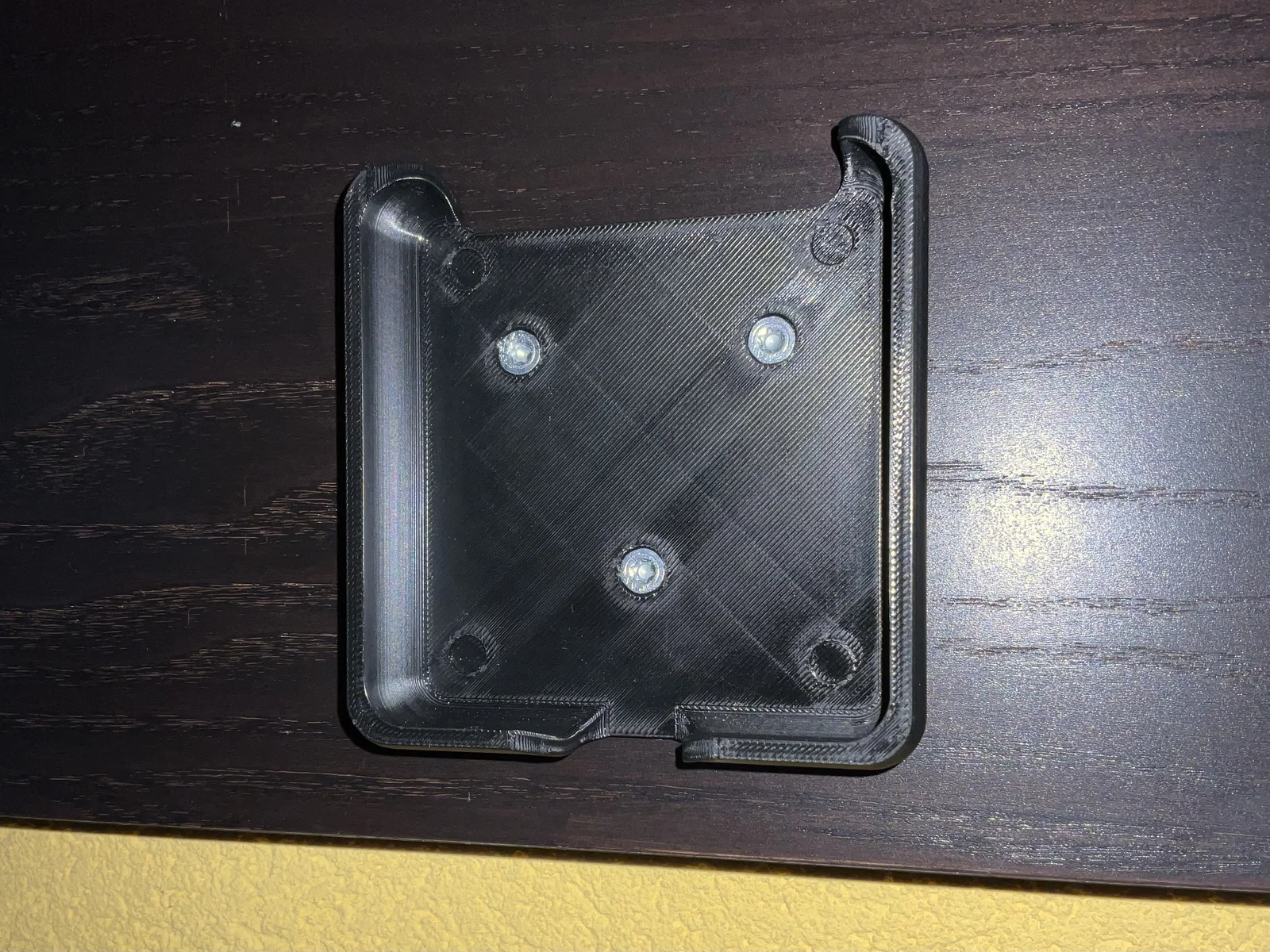

- Đặt PowerPort vào vị trí mong muốn rồi bắt cố định bằng ba con vít chìm (countersunk) 4 mm.

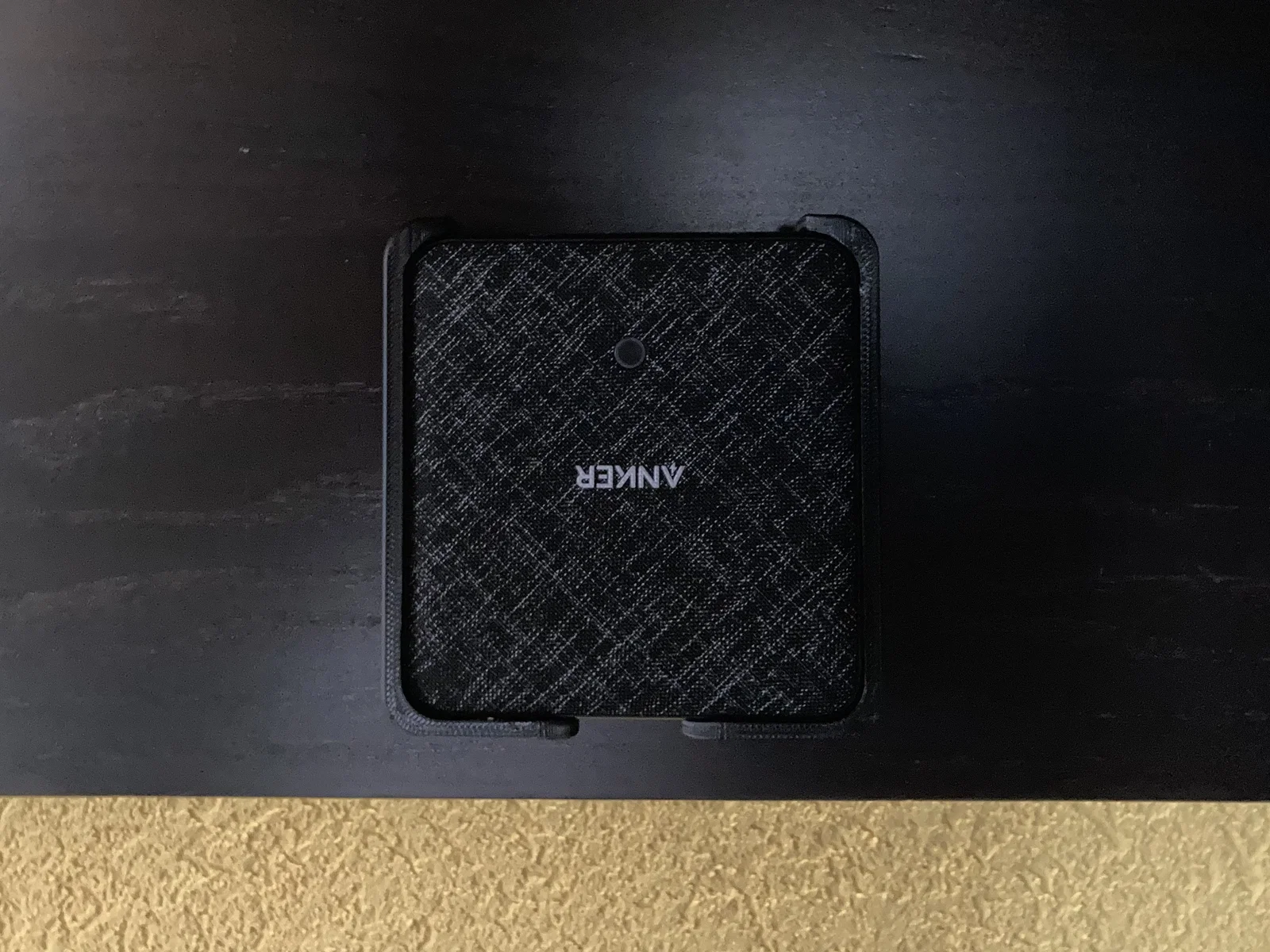

- Đặt PowerPort vào mount là xong!
Mẫu minh họa trong hình
- Printer: Bambu Lab X1C with AMS
- Nozzle: 0.4 mm
- Thời gian in: ~ 1 h 10’
- Lượng vật liệu dùng: ~ 39 g
- Filament: Polymaker PolyLite PETG
Nếu bạn có in mẫu này, mình rất muốn xem thành phẩm của bạn!
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
