Kenwood 2-pin – Vỏ in 3D cho jack/connector chuẩn Kenwood

Đây là vỏ in 3D cho jack 2-pin theo chuẩn Kenwood, được dùng trên gần như mọi máy bộ đàm amateur cầm tay. Rất hợp cho nhiều ứng dụng cần làm connector theo yêu cầu. Mẫu này dùng đúng loại connector này trên www.aliexpress.com.

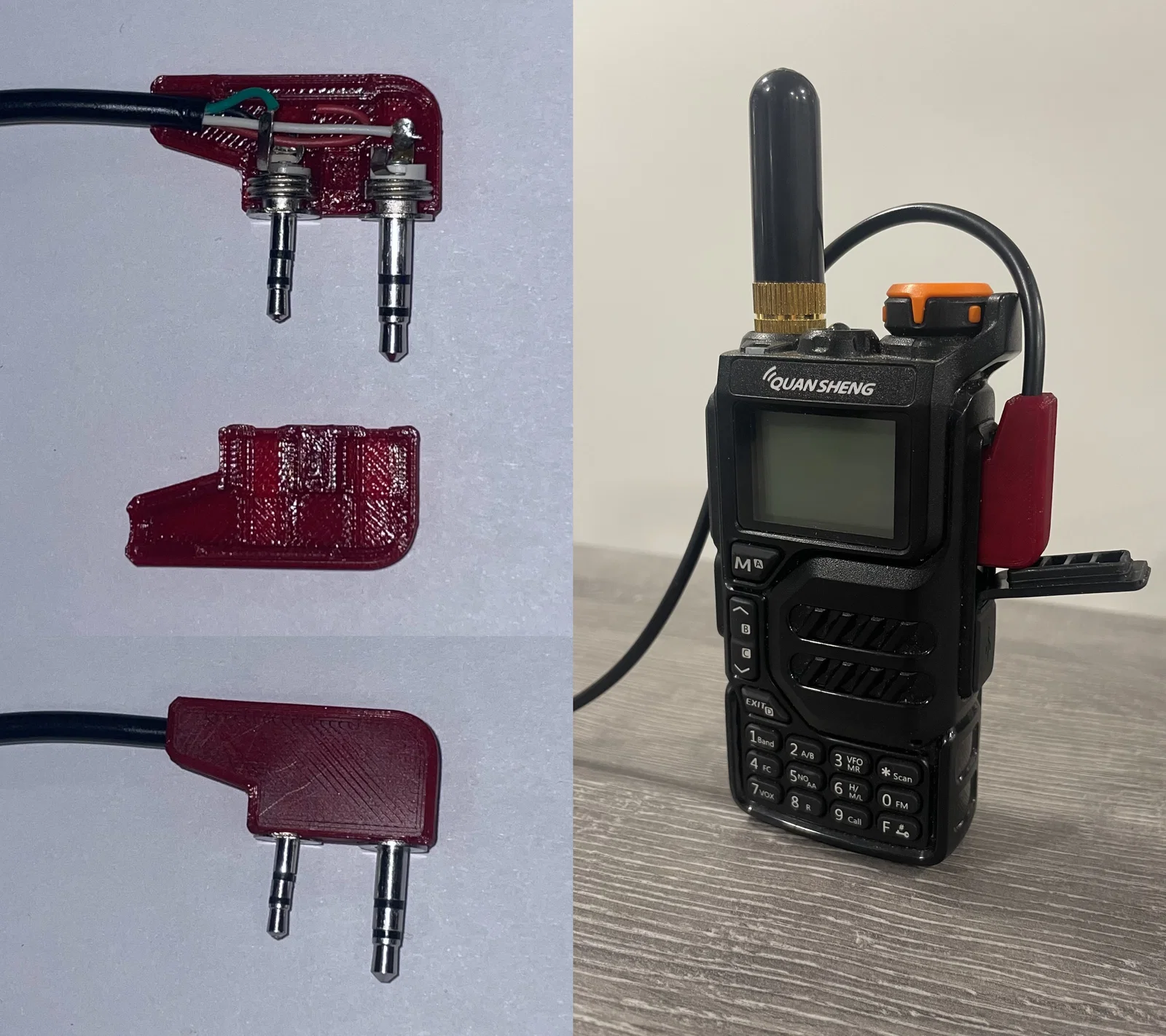

Sau khi in xong cả hai phần, nhét cặp jack đã nối dây vào bên trong, rồi úp/đậy bằng phần còn lại của bản in. Có vài cách để ghép 2 nửa lại với nhau. Cách đầu tiên là dùng keo dán nhanh (instant glue) dán cố định hai phần (phù hợp lắp cố định, lý tưởng khi bạn đã test mọi thứ xong). Cách thứ hai là không dùng gì cả và để hai phần khớp “click” lỏng (phù hợp khi cần thường xuyên tháo ra lắp vào). Cách thứ ba là dùng băng keo điện (electrician's tape) quấn ngang giữa các connector (giải pháp dung hòa: chắc chắn nhưng vẫn tháo được).

Việc nối dây giữa hai jack sẽ tùy theo từng máy bộ đàm.

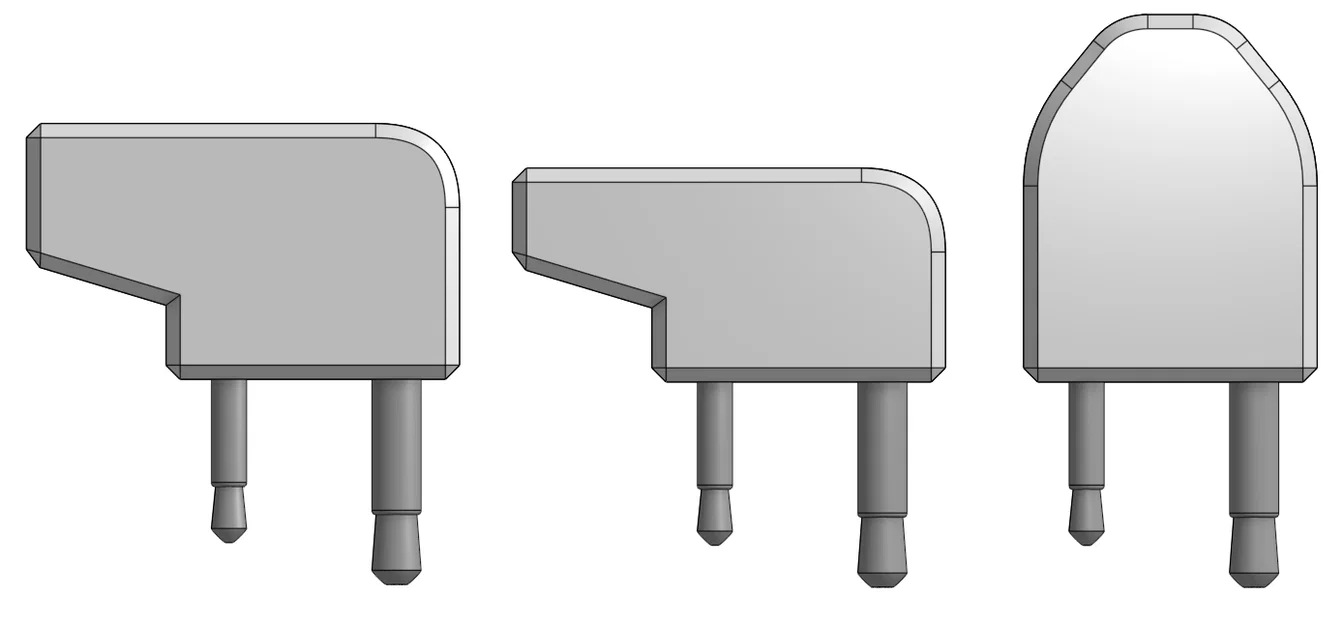

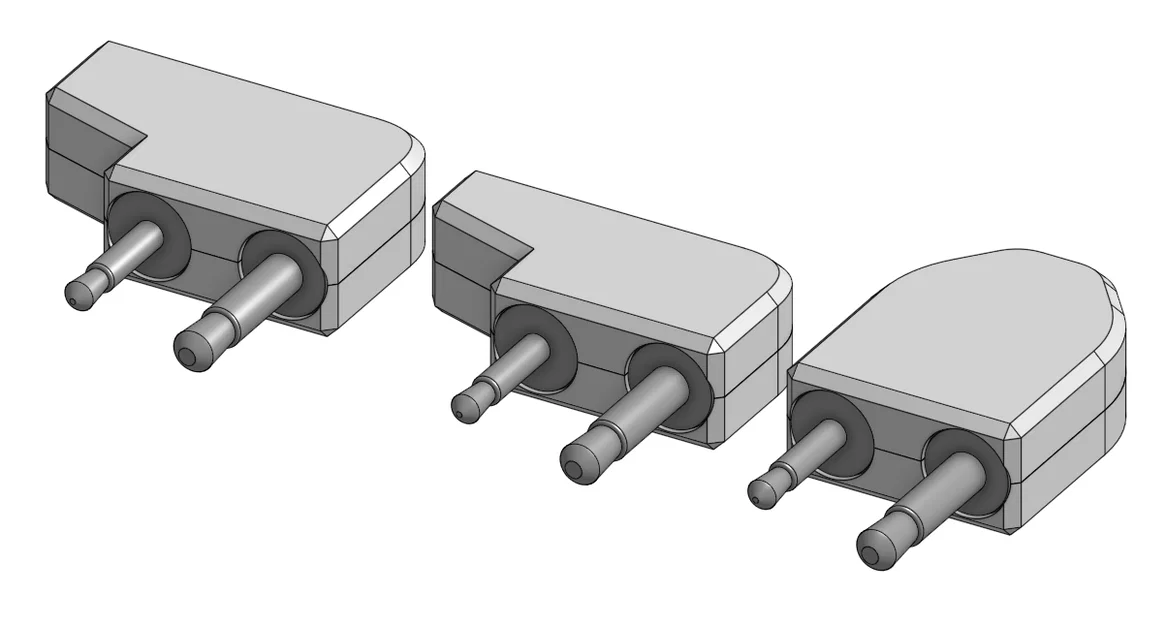

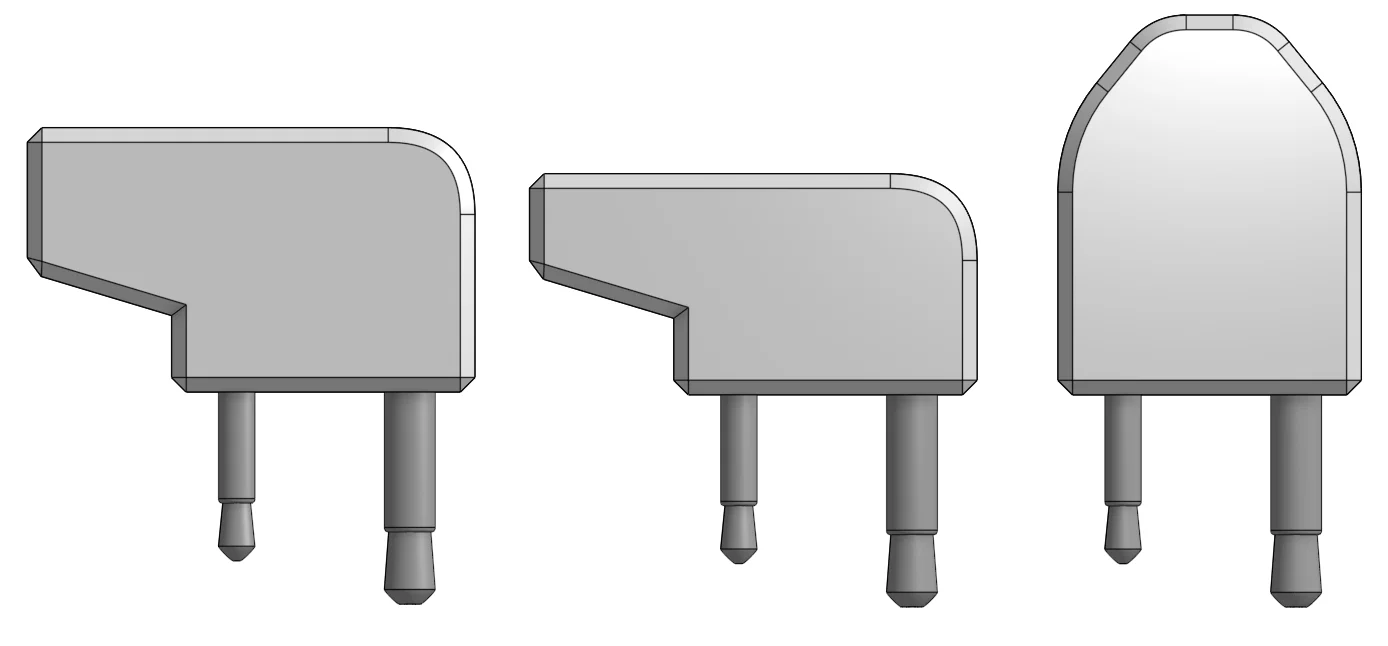

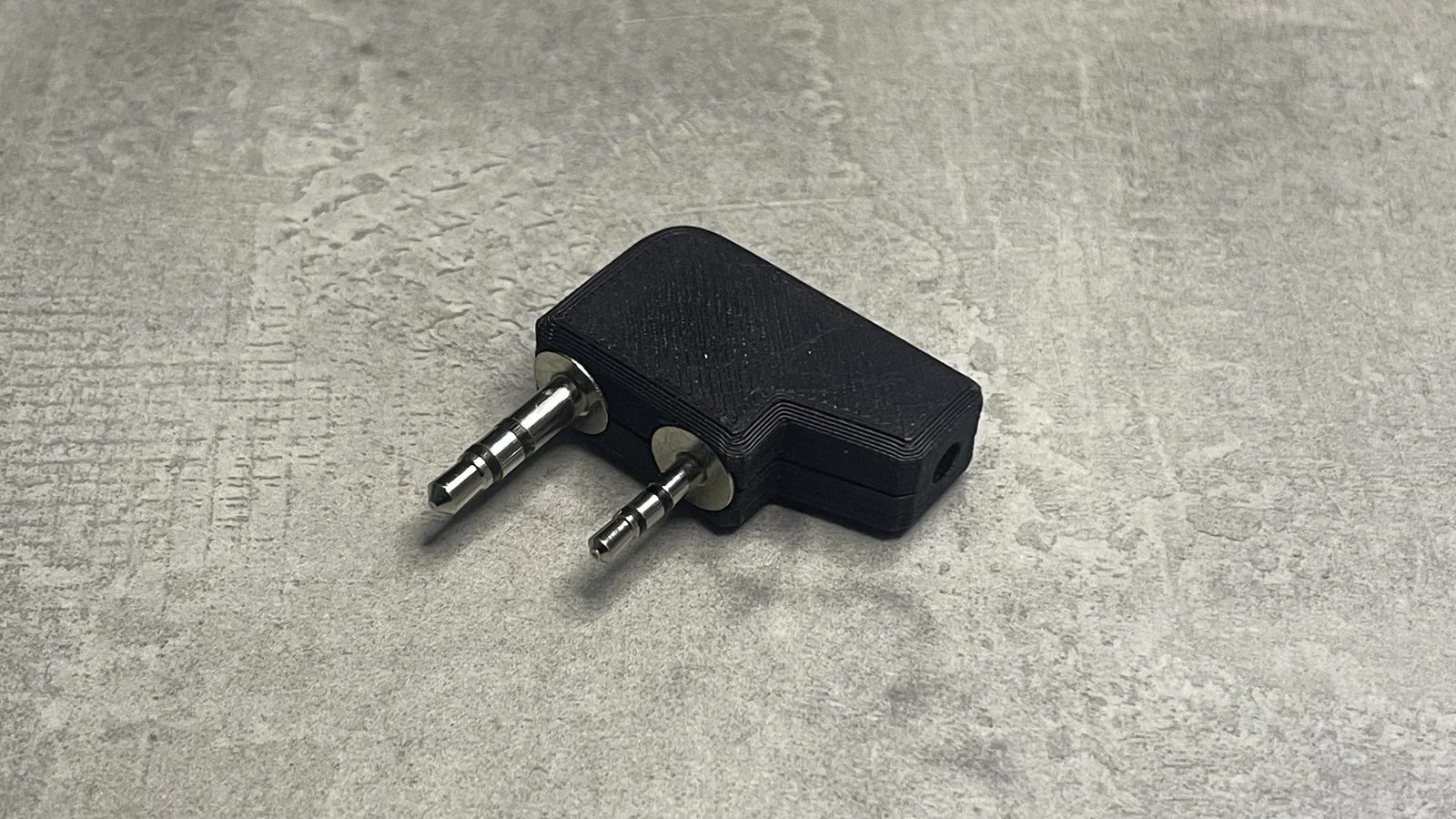

v1

Bản này rộng hơn nên cứng cáp hơn. Do nhiều hãng khoét lỗ trên thân máy lệch về bên trái, có hãng lại lệch sang phải, nên mình buộc phải làm thêm v2 để phù hợp với đa số máy.

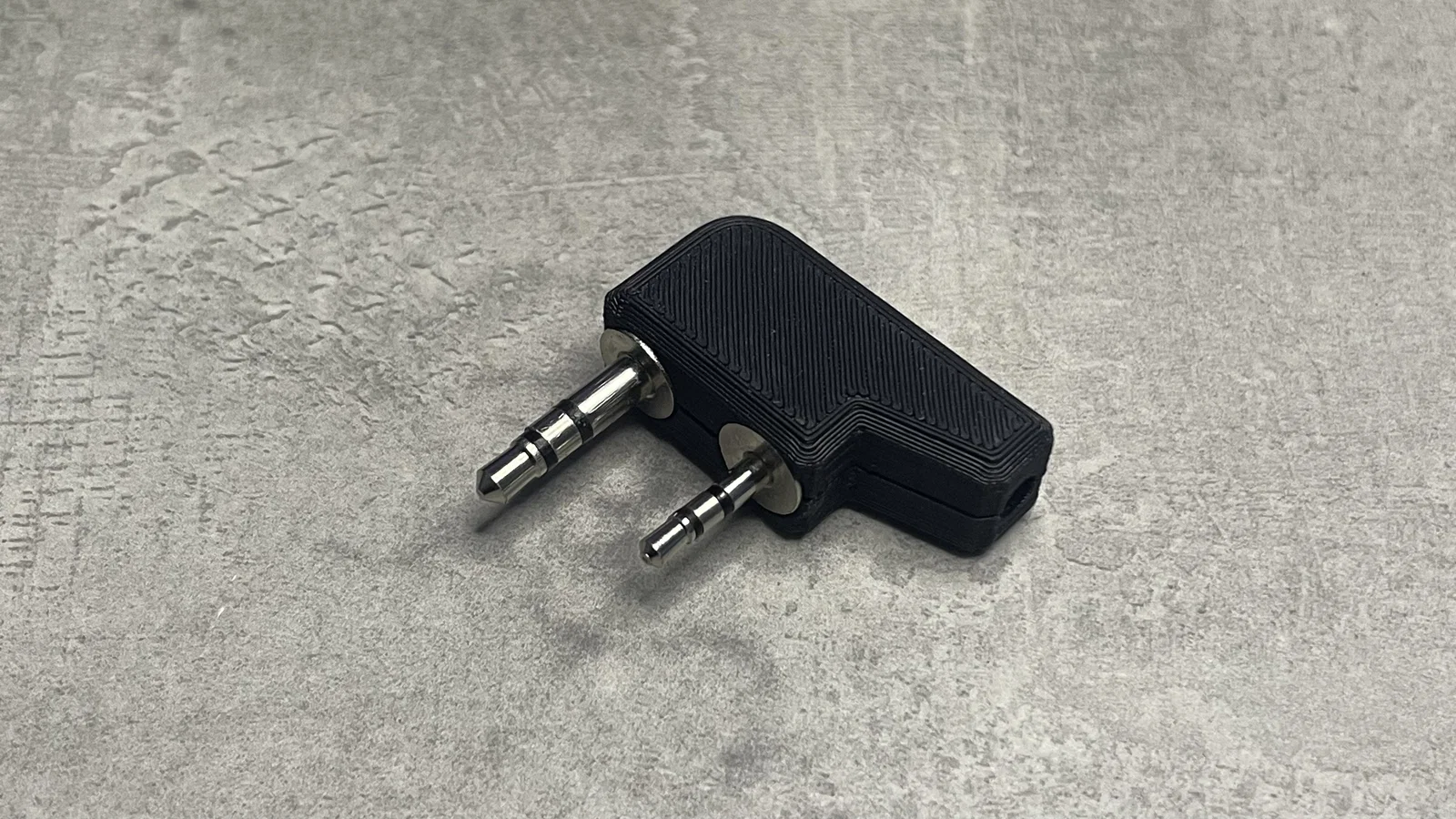

v2

Bản này hẹp hơn, dùng khi v1 không vừa.

Đã thêm file STEP cho bạn remix

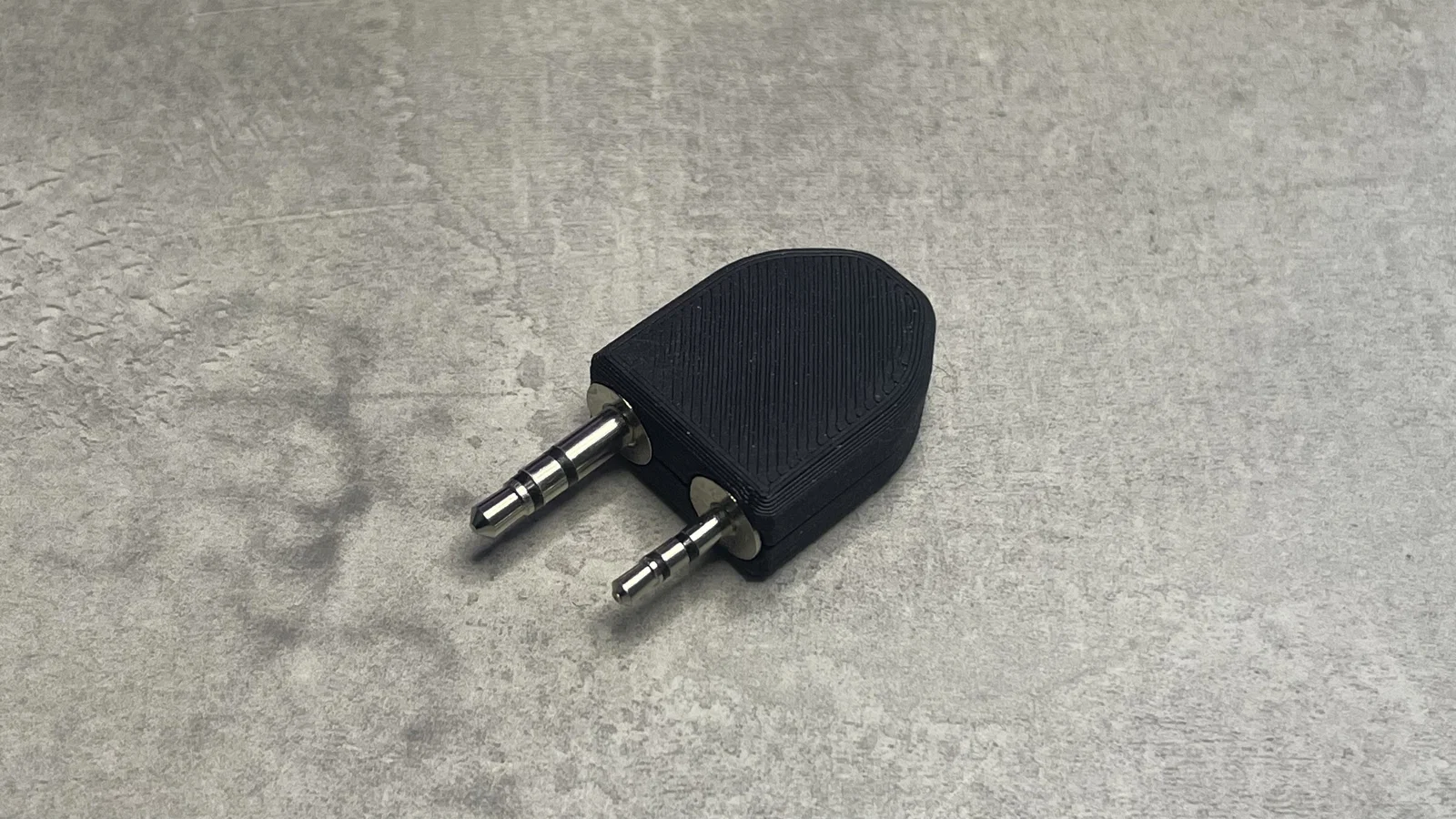

v3

Bản này vẫn đang trong quá trình thiết kế. Vỏ dự kiến sẽ có phần bắt/giữ bằng vít M3.

Trong bảng dưới đây là danh sách tương thích giữa các phiên bản với từng dòng máy. Nếu được thì ưu tiên dùng v1. Nếu bạn không thấy máy của mình trong bảng, mình rất vui nếu bạn tự test độ tương thích và để lại bản in/kết quả; mình sẽ bổ sung thêm vào bảng.

v1

Baofeng GT-3TP, DM-1701

v2

Baofeng UV-5R, GT-3TP, DM-1701/Quansheng UV-K5/CRT FP00

L = large / S = small / D = direct

Chia sẻ mẫu bạn đã in nhé.
