Đai ốc Dremel Nut siết tay cho jig

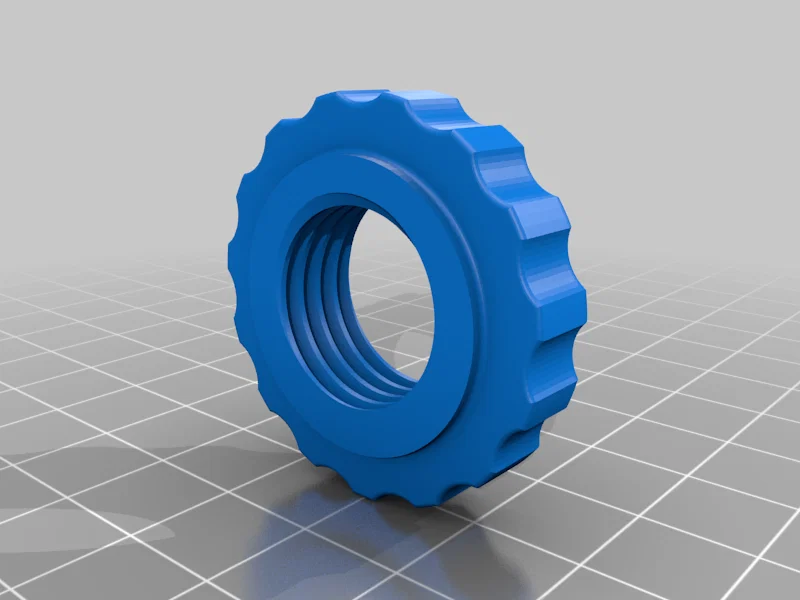

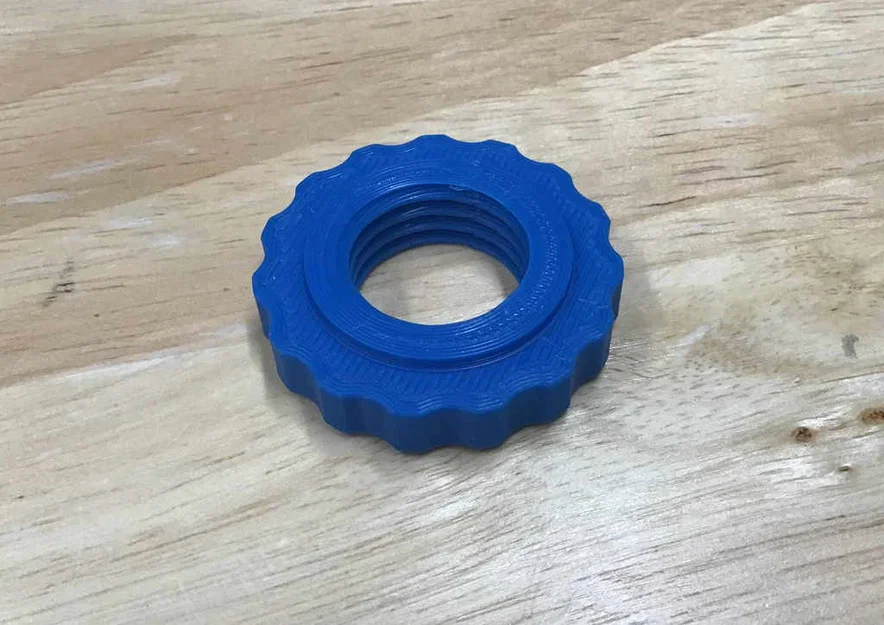

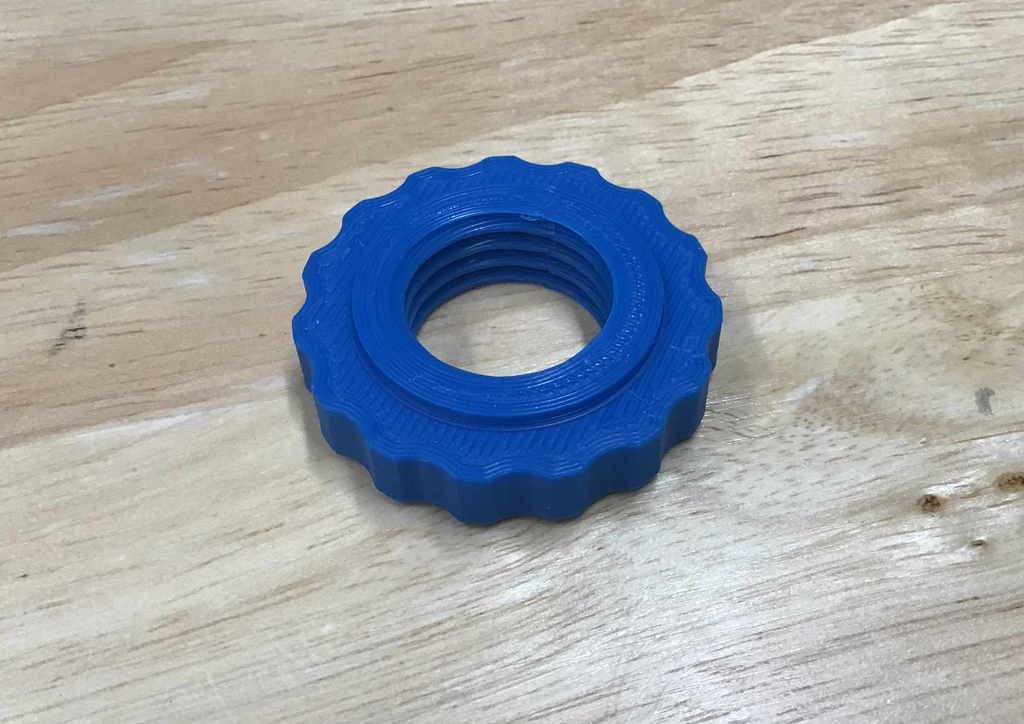

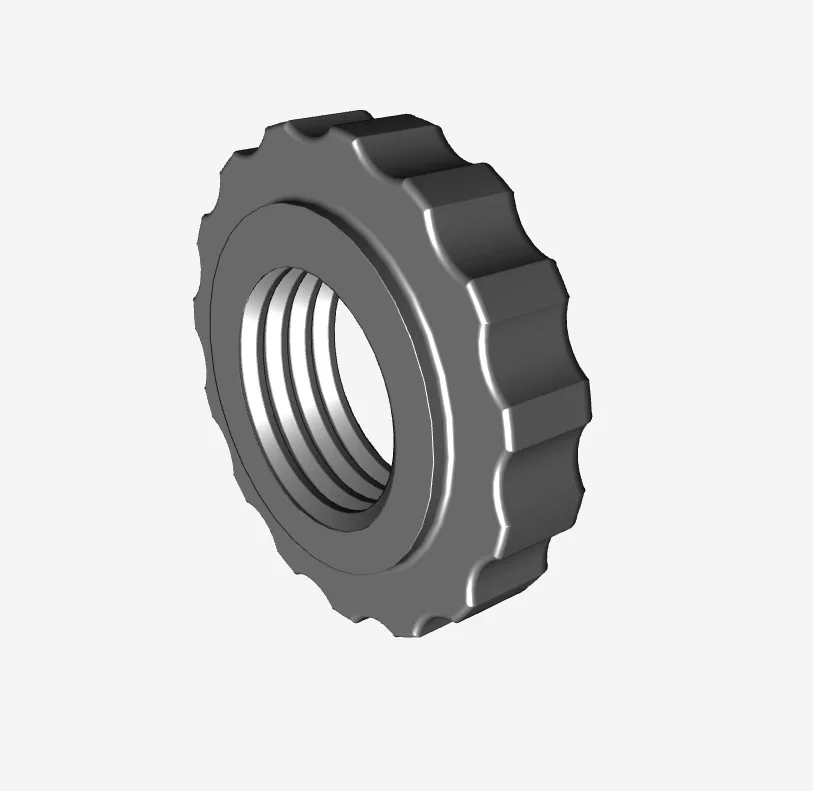

Đây là một cái đai ốc mình có thể siết tay để giữ cái Dremel trong một cái jig.

Nó là đai ốc ren 3/4" 12 tpi, sẽ kẹp Dremel vào một tấm plate dày 2mm. Lỗ trên plate là 19mm.

Nếu bạn dùng plate dày hơn thì nên khoan lỗ 25mm để cái vai (shoulder) lớn hơn tựa lên bề mặt. Tấm của mình dày 3.7mm và phần recess là 2mm.

Trên máy in của mình, mình in scale 101% theo hướng radial để độ khít lỏng hơn chút, nhưng phần ren để 100% vẫn vặn ổn.

Thường thì khi in ren sẽ tốt hơn nếu dùng thiết lập slicing tolerance “Exclusive” trong Cura (mục “Experimental”), nếu không ren sẽ bị in chặt hơn khoảng 1/2 line width theo bán kính.

Đặt nằm trên mặt trước (front face) để in

Update 25 Feb 2024

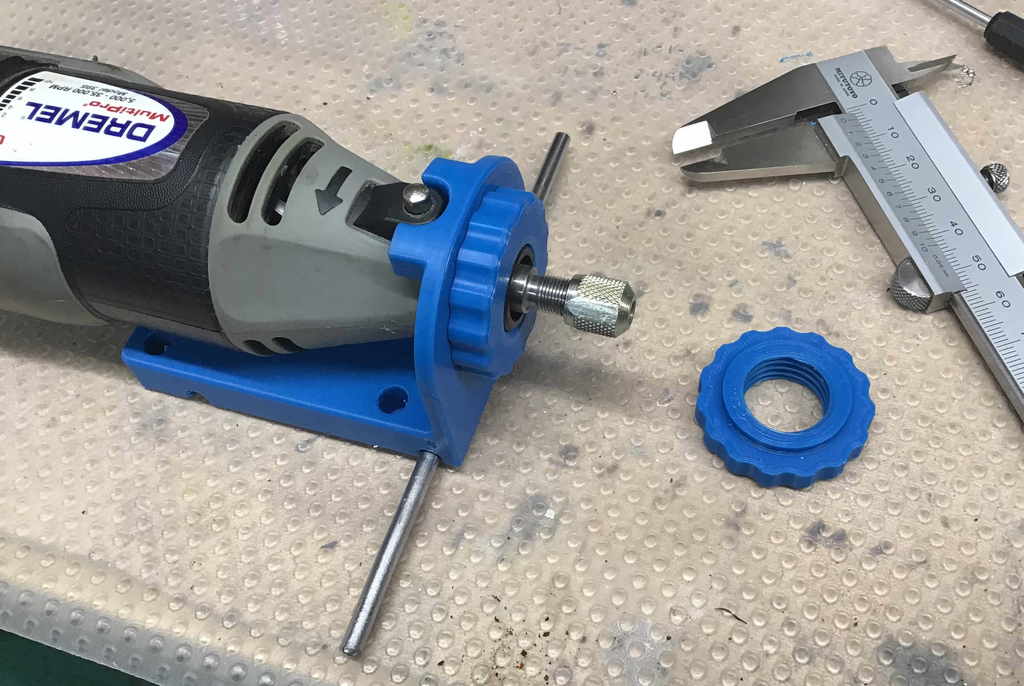

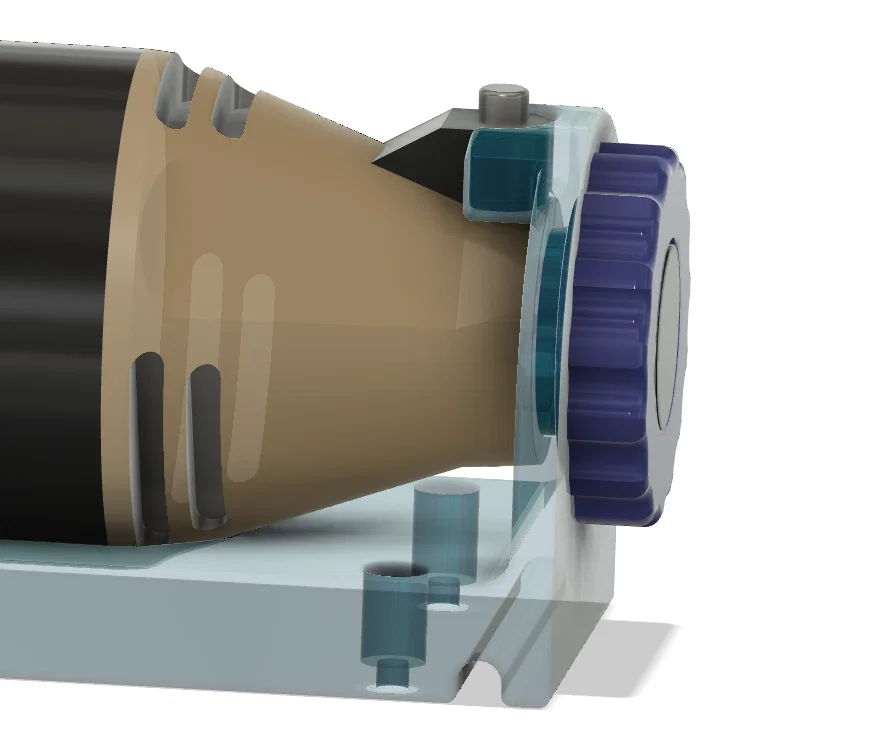

Mình thêm cái mounting plate mình dùng cho Dremel để làm kiểu sliding saw, trường hợp của mình là để cắt một rãnh rất nông và mỏng trên một cái piezo buzzer. Nó không tốt cho tải theo phương trục (axial loading); nếu cần kiểu đó thì bạn nên thêm một miếng gia cường tam giác (gusset) ở góc, hoặc đai/cố định Dremel lại để nó không bị rơ theo hướng trục.

Nếu bạn muốn tự thiết kế thì dùng file step “Plate Only” làm điểm bắt đầu.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Supports:

No

Resolution:

200

Infill:

20

Filament: Duramic PLA plus Blue

Notes:

Tăng wall line count từ 2 lên 3 để chắc hơn một chút, có thể không cần thiết
