Adapter Sprite cho Ender 5 Pro hoặc Sovol SV05

Sau nhiều lần in lỗi và chỉnh hoài không xong cái direct drive extruder zin trên Sovol SV05, mình cuối cùng cũng bỏ cuộc và mua một bộ Sprite extruder. Gần như lắp vừa trực tiếp, ngoại trừ chuyện là ở cấu hình Ender 5 Pro và SV05, dây đai trục X chạy sát cạnh thanh nhôm định hình 2020, chứ không chạy phía dưới và phía trên thanh nhôm như cấu hình Ender 3.

Sprite không thể gắn vào dây đai nếu không chỉnh sửa một chút.

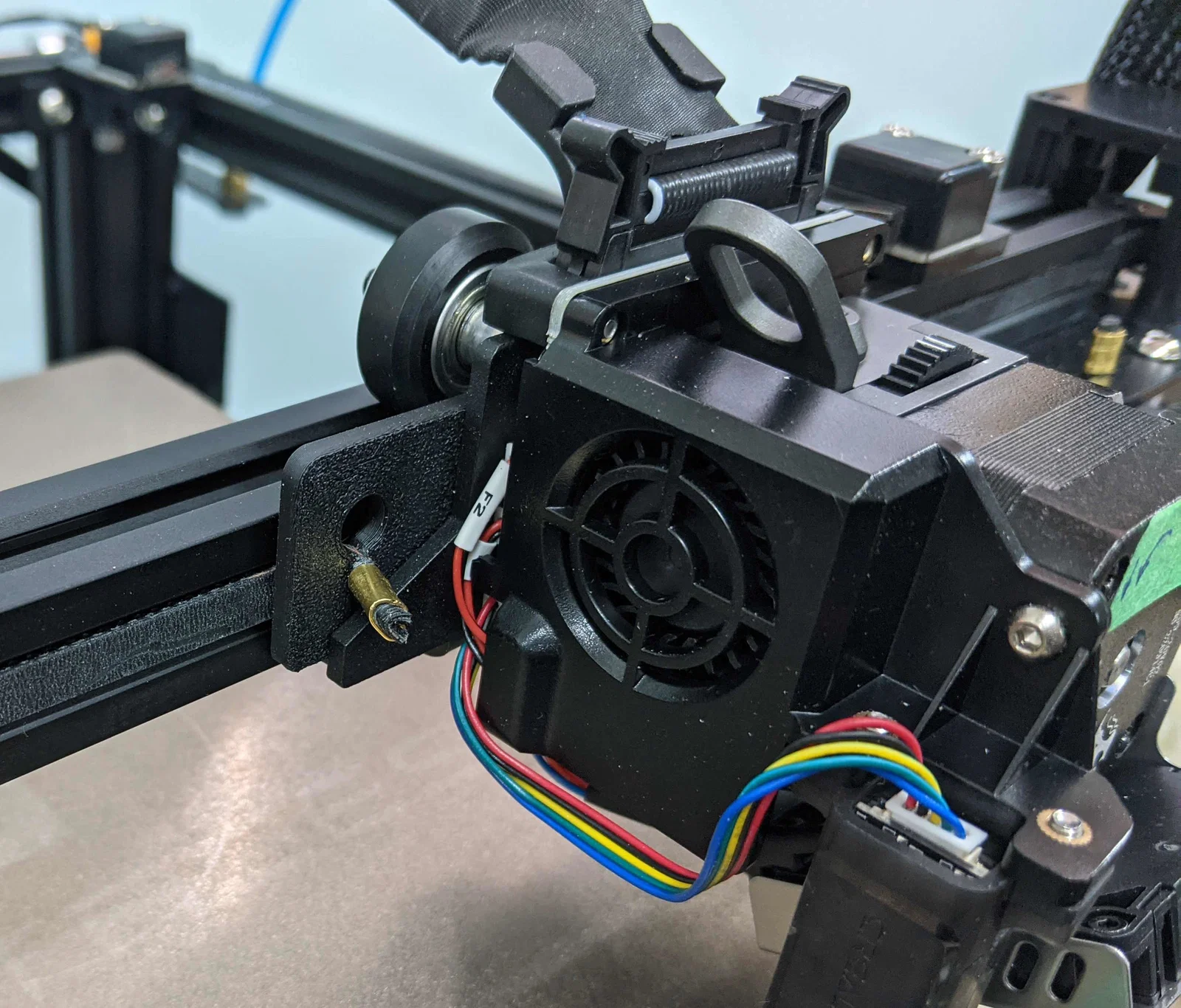

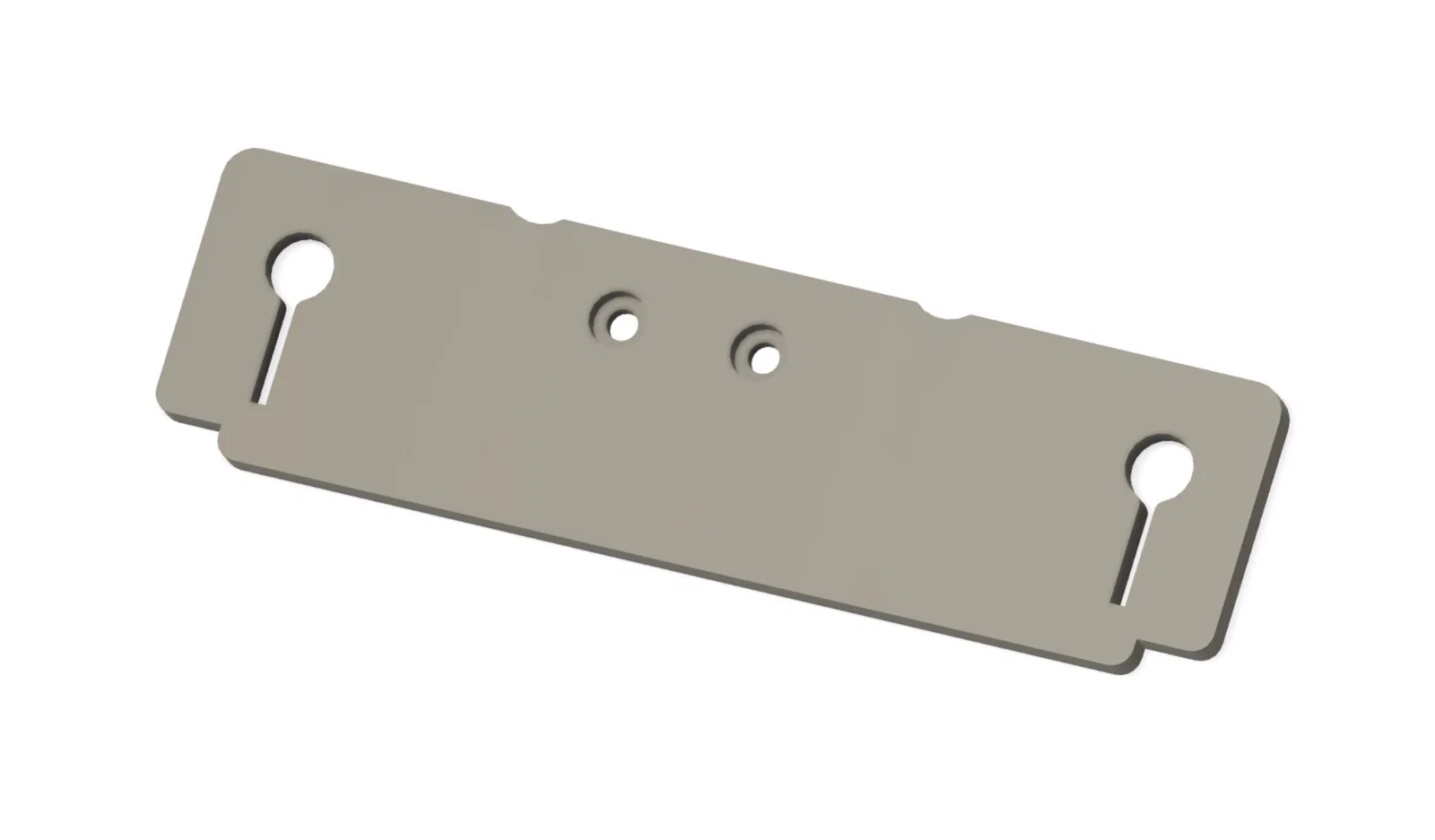

Đây là một tấm plate đơn lắp phía sau phần mount của Sprite; nó không làm tăng khoảng nhô của extruder ra khỏi rail và có cùng khoảng cách lỗ như bộ mount tiêu chuẩn của Sovol SV05 nên bạn dùng lại được dây đai cũ.

Không cần cắt gọt bất kỳ chi tiết sẵn có nào và bạn có thể lắp dây đai chỉ bằng cách nới bộ tăng chỉnh (tension adjuster) của dây đai X.

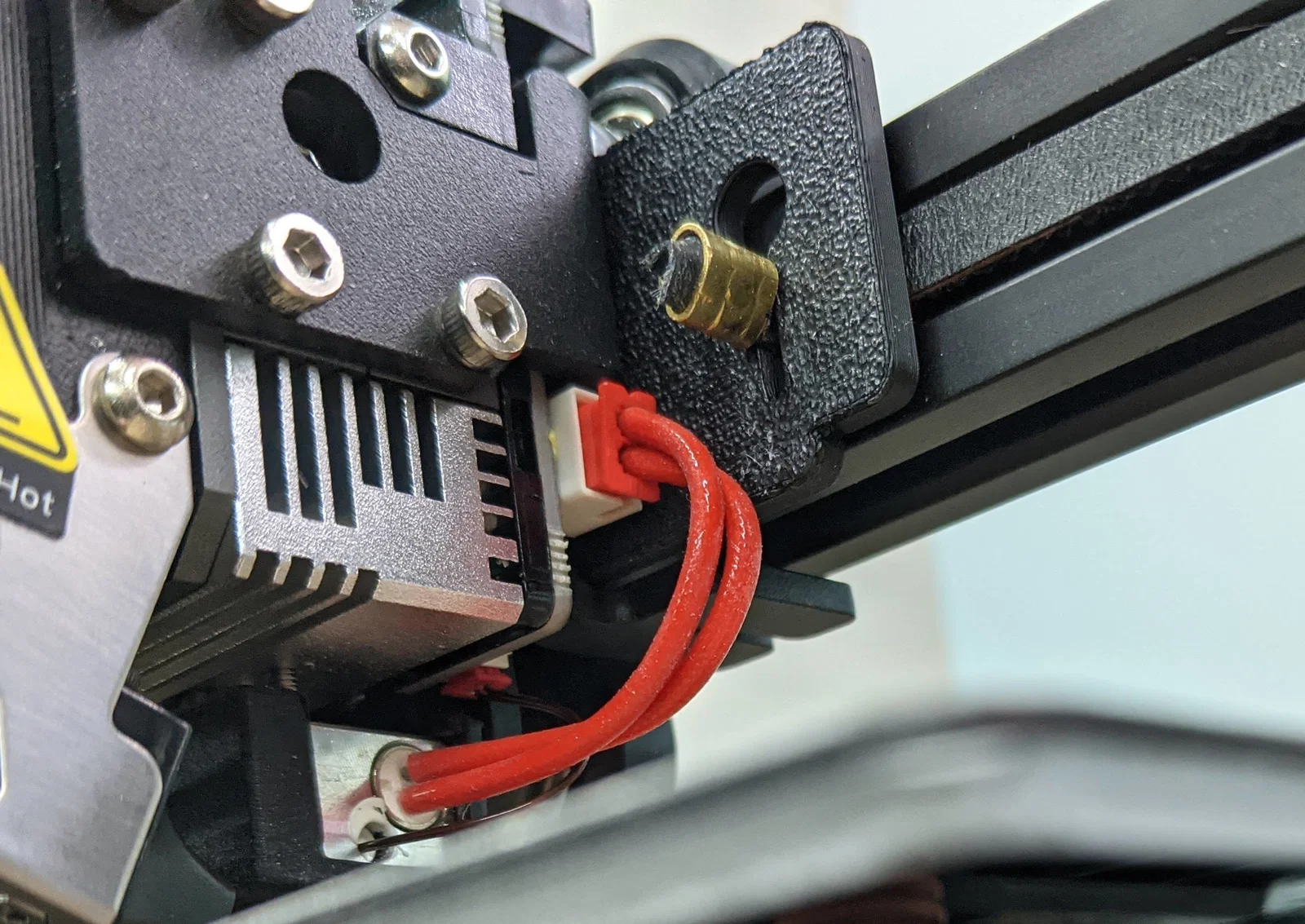

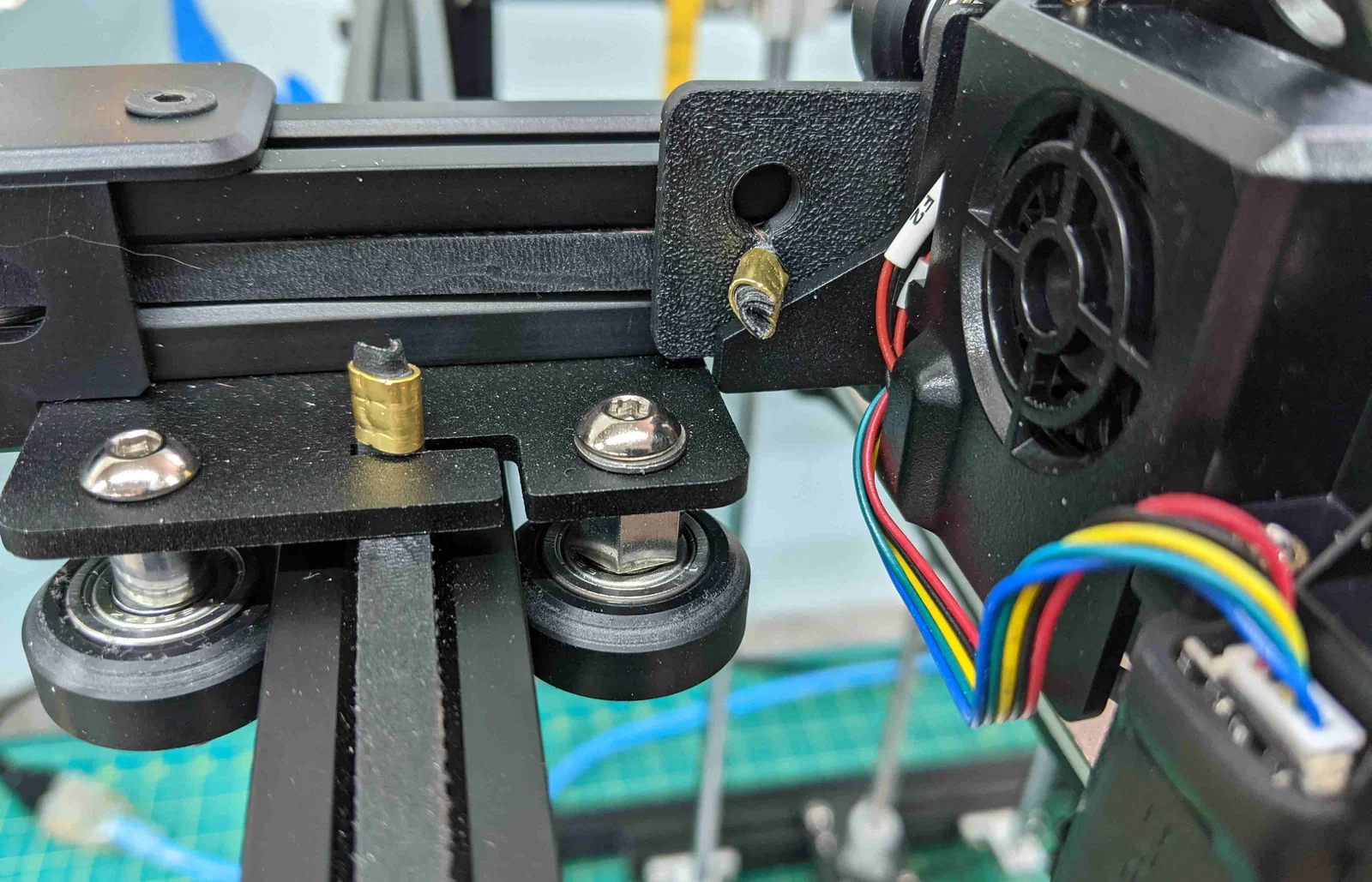

Mình in bằng PLA; không nên để khe luồn dây đai hở một đầu như kiểu ngàm nhôm, vì lực căng dây đai về lâu dài sẽ kéo toạc ra. Adapter này có một lỗ để bạn luồn dây đai và đầu bấm (crimped ferrule) vào, nên khe được đỡ cả phía trên lẫn phía dưới. Nó khó bị banh ra hơn so với kiểu hở phía trên.

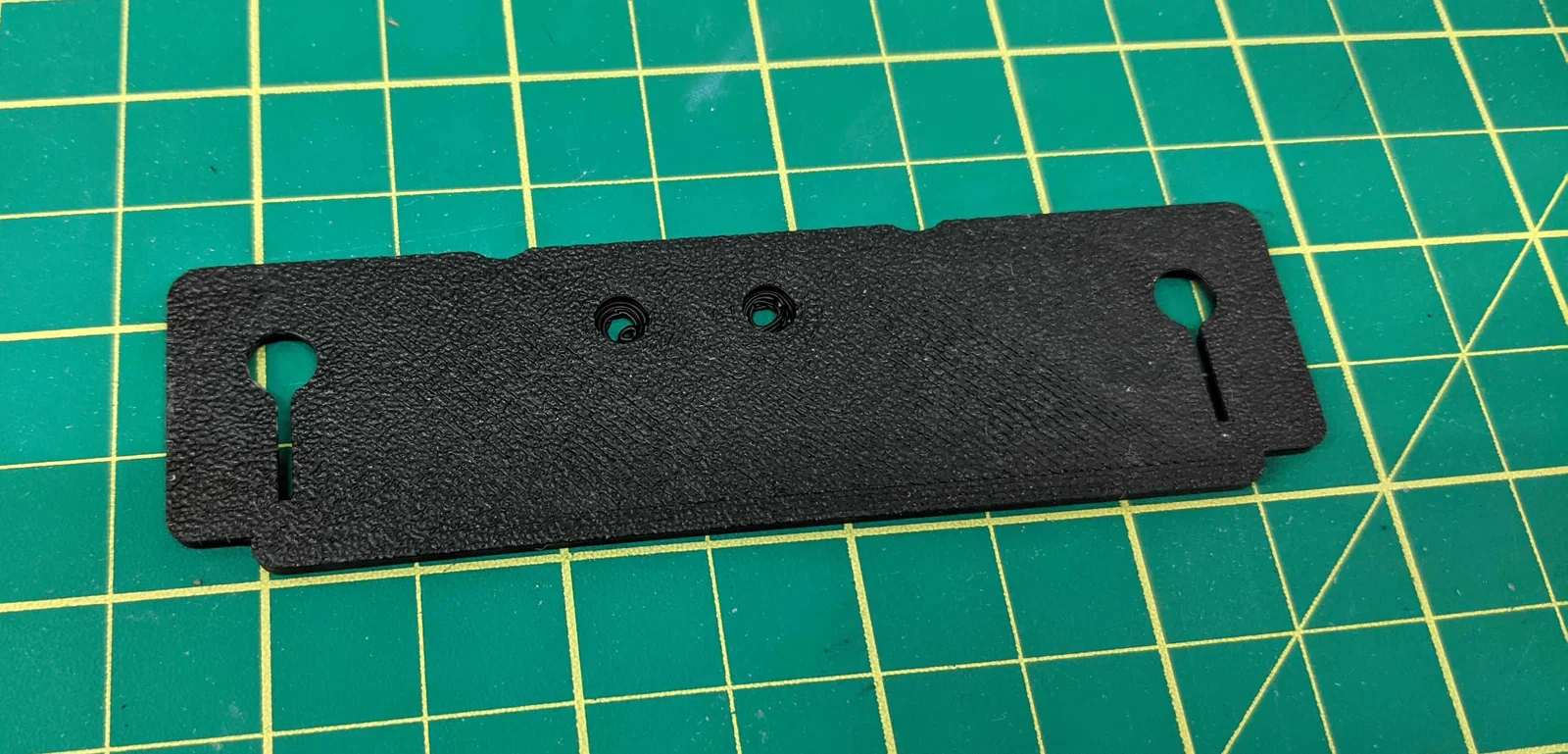

Mình dùng 3 walls, layer height 0.28mm và mất 24 phút để in, tốn 7g vật liệu.

Mình đặt mặt trước úp xuống build plate; phần lõm cho vít vẫn in ổn, nhưng mấy bo (fillets) cho dây đai ở phía trên thì in đẹp hơn. Cũng không quá quan trọng.

Lắp đặt (Fitting)

Hai con vít M3 x 6mm đầu tròn (pan head) giữ tấm plate vào backplate. Nó lắp cùng phía của backplate với bánh xe POM và phải được lắp trước khi gắn backplate lên thanh nhôm định hình. Vít được âm xuống (recessed) vì cần chừa khoảng để không cạ vào thanh nhôm 2020 khi backplate chạy dọc theo thanh.

Backplate dày 3.2mm; dày hơn có thể sẽ chạm vào thanh nhôm. Nếu của bạn dày hơn thì chỉnh Z scaling trong slicer.

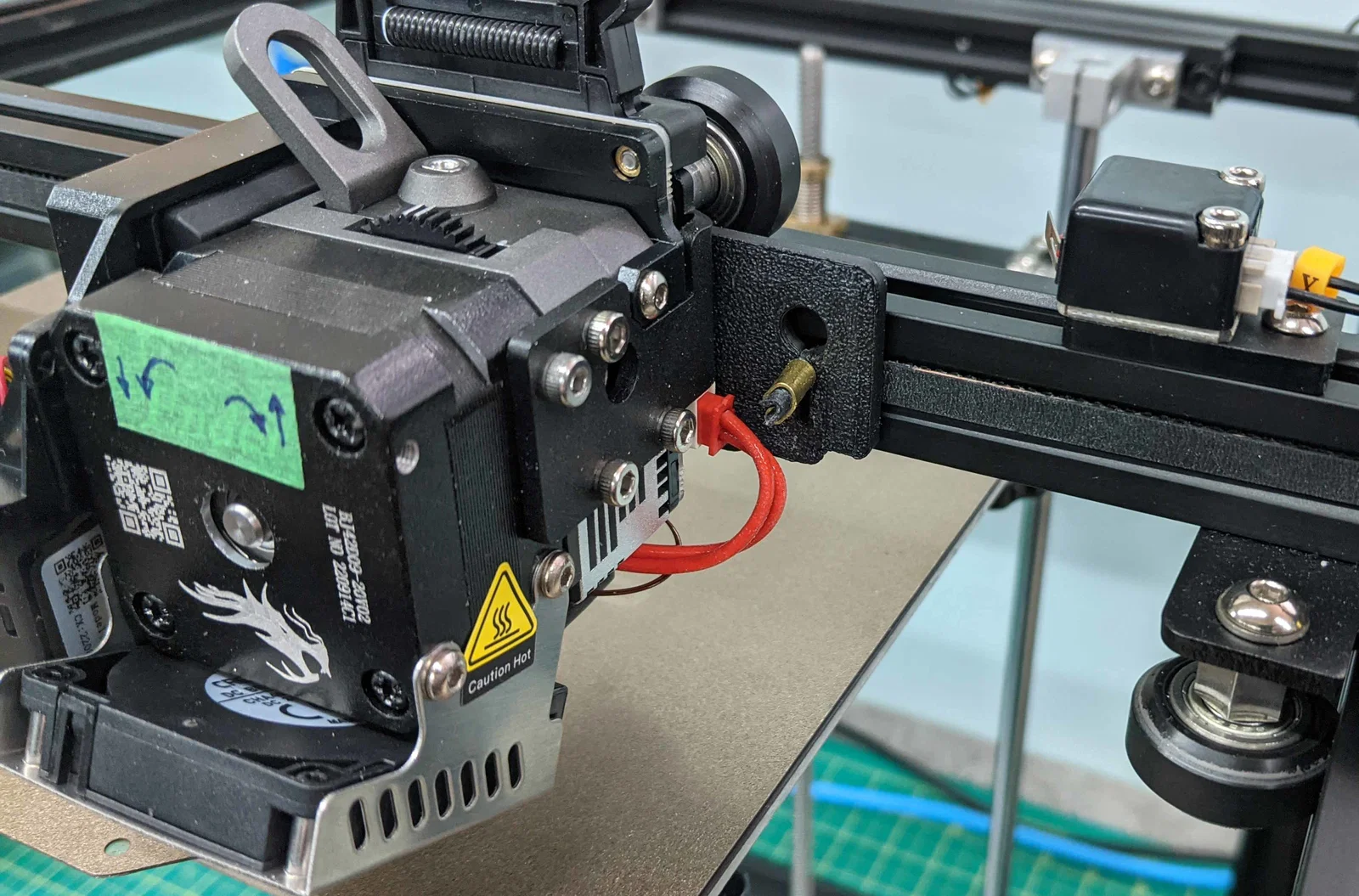

Khi adapter đã bắt vào backplate, bạn cần luồn hai đầu dây đai vào. Bạn phải làm bước này trước khi gắn backplate vào adapter, vì đầu bấm (crimped ferrules) dài quá, và bạn không thể trượt vào sau đó do hai đầu đều kín.

Giờ gắn backplate lên thanh nhôm định hình và chỉnh ốc lệch tâm (concentric nut) để siết bánh xe như bình thường.

Căng dây đai lại (tension) bây giờ.

Sau đó bạn có thể lắp extruder, v.v.

Công tắc hành trình X (X Limit switch)

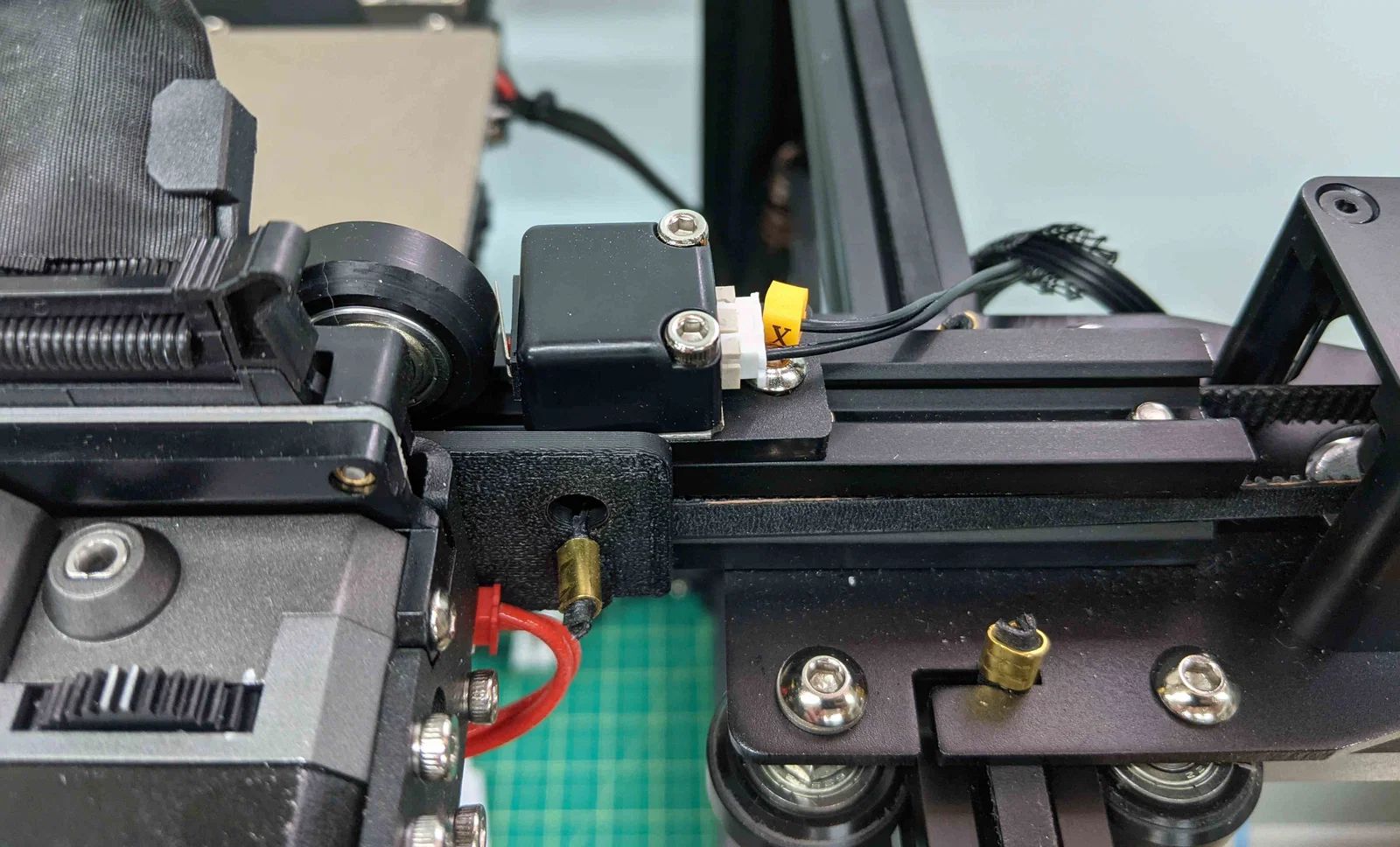

Trên SOVOL SV05, công tắc hành trình X nằm dưới thanh nhôm 2020, còn trên Ender 5 thì vị trí đã đúng sẵn. Với Sovol, cần dời nó lên phía trên để nó được kích bởi một trong các bánh xe. Xem hình.

Kiểm tra cuối (Final Check)

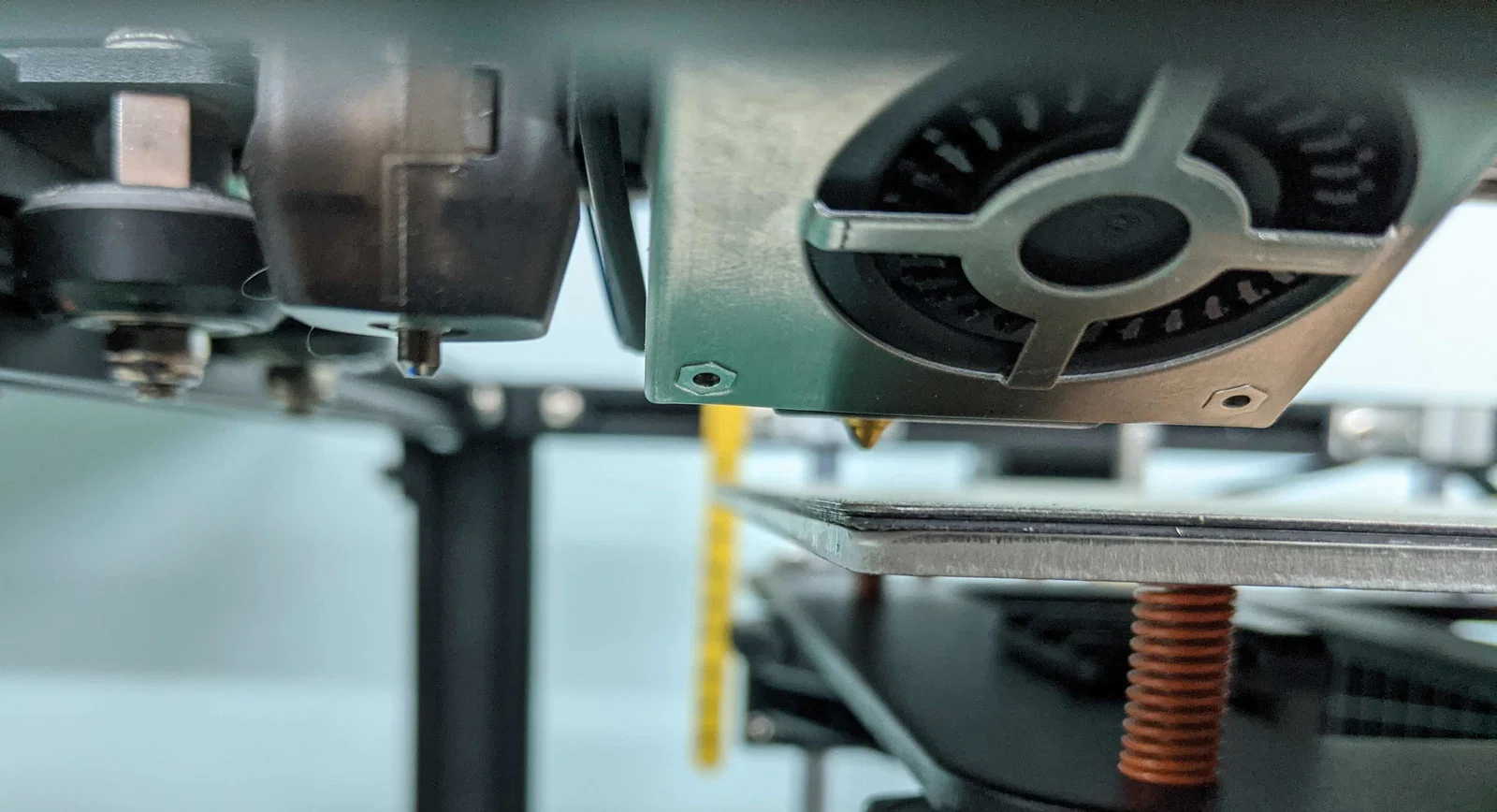

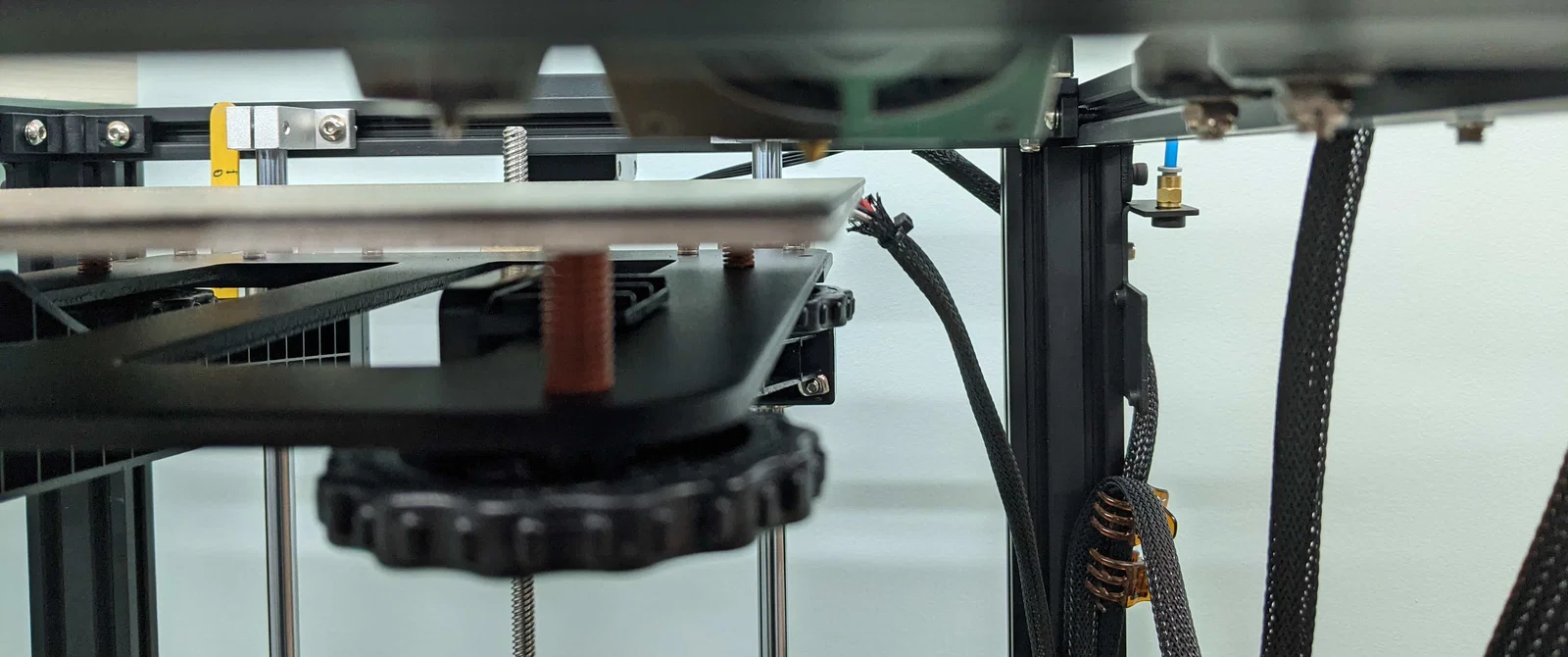

Kiểm tra để nozzle có thể đi gần tới mép bàn in (build plate), kiểm tra X tối đa/tối thiểu và kiểm tra endstop có chạm được.

Chạy Autohome để kiểm tra hoạt động OK.

BLTouch

Nếu bạn dùng BLTouch thì cần thêm XYZ offsets: -31mm cho X, -42mm cho Y và -1.75 cho Z offset. Firmware CR5 của mình (đúng là mình phải gỡ sạch firmware Sovol vì nó không bao giờ hoàn thành được một bản in) không cho mình chỉnh từ LCD, nhưng bạn có thể làm bằng lệnh g-code.

 M851 x31 y42 z-1.75

Mình không rõ vì sao các giá trị không phải đều là số âm, nhưng máy của bạn có thể sẽ cần khác.

Sau đó lưu thiết lập bằng M500 hoặc từ LCD.

Tắt/mở nguồn lại.

Autohome và BLTouch nên nằm ở giữa build plate.

Nếu mấy thiết lập đó bị mất (máy mình hay bị vậy) thì thêm M851 X31 Y42 Z-1.75 vào startup code của slicer trước G28 (autohome). Của mình như vầy:

M851 X31 Y42 Z-1.75 ; set the offsets. Machine doesn't save them
G28 ;Home
G29 ;Auto level

Lý do nó bị mất là vì bo mạch của mình lưu thiết lập trên thẻ SD. Nếu bạn không gắn thẻ SD thì nó không thể lưu được. Việc này cũng áp dụng cho mọi PID tuning bạn đã làm.

Mình có thể sẽ tìm một bản Marlin tốt hơn cho SV05 (mình đang dùng bản Ender 5 Pro của Creality cho board 4.2.7), nếu vậy mình sẽ cập nhật.

Giá đỡ cuộn filament (Filament Spool Holder)

Mình dùng vài cái spool holder này để nó đi theo đầu in.

Thiết kế khác (Other Designs)

Mình có thấy trên Printables, có thể bạn sẽ thích hơn.
