Vỏ Mezuzah (Mezuzah Case)

Đây là một vỏ mezuzah trang trí cho nhà bạn, với nhiều lựa chọn kiểu dáng và cách gắn.

Update 2024-10-15: Hiện đã có bộ kích thước lớn ⌀18x158mm.

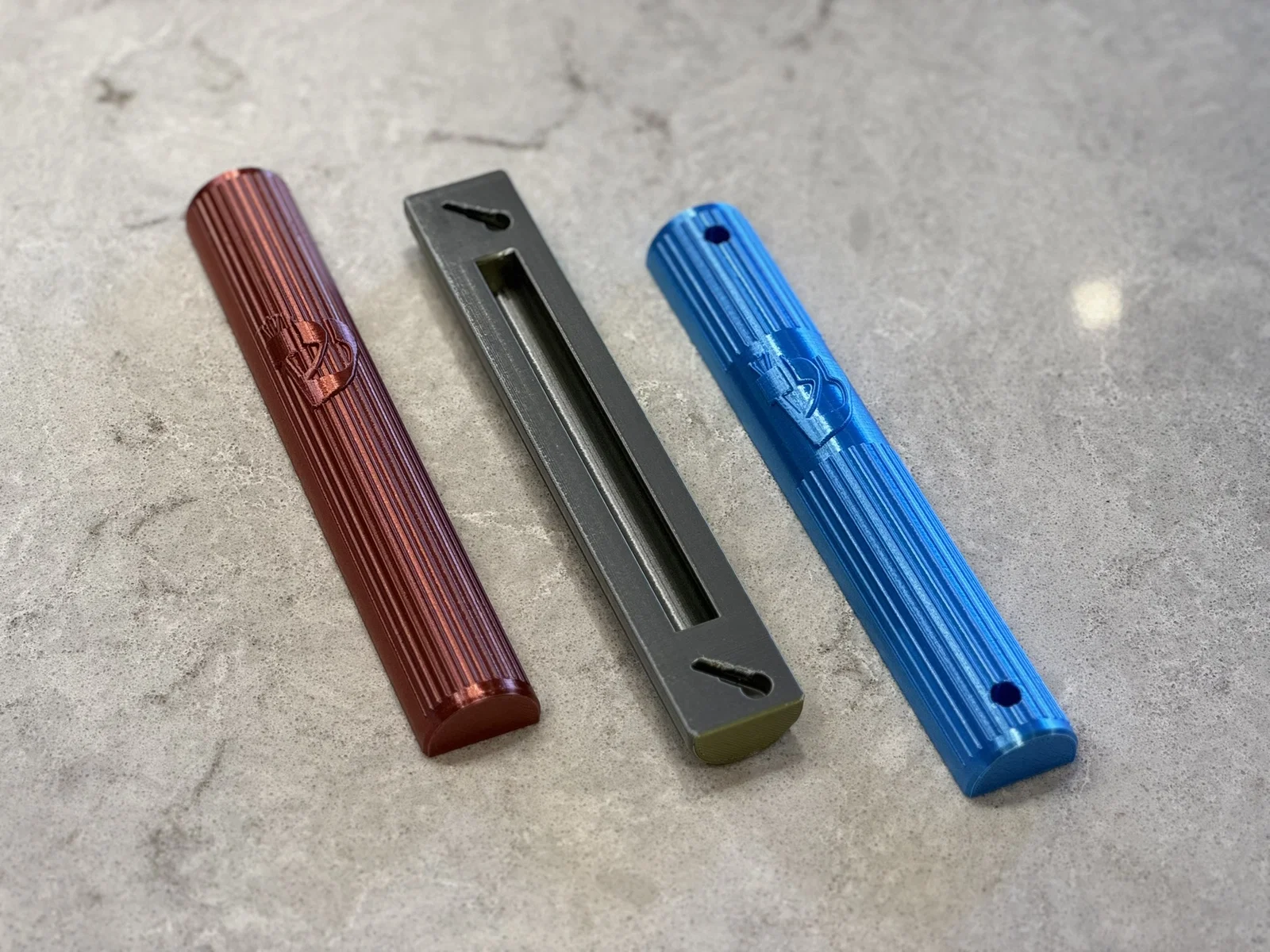

Tính năng thiết kế

• Khoang rộng để đựng klaf (2 kích thước: ⌀18x128mm và ⌀18x158mm).
• Có gờ nhỏ ở hai đầu miệng mở giúp hạn chế cuộn giấy bị rơi ra.
• Tuỳ chọn lắp đặt:
  • Gắn ẩn bằng vít gỗ #6 đầu chìm (countersunk) hoặc đinh hoàn thiện (finishing nail)
  • Gắn kiểu bắt xuyên (screw-through) cho vít gỗ #6 đầu chìm (có thể cũng hợp với đinh thường)
  • Tuỳ chọn gắn ẩn được thiết kế nghiêng 45 độ để bạn vẫn gắn theo góc nghiêng ngay cả khi sát phần nẹp chặn (stop moulding).
• Tuỳ chọn kiểu dáng:
  • Các đường trang trí
  • Đường trang trí một phần (bị ngắt ở chỗ chữ shin)
  • Không có đường trang trí
• Mặt lưng rộng 30mm để chừa nhiều chỗ nếu bạn muốn dán băng keo giấy 1" (masking tape) che miệng mở.

Tên file

L là chiều dài miệng mở cho klaf, là 128mm hoặc 158mm.

Không có đường trang trí

Đường trang trí một phần

Đường trang trí đầy đủ

Vít ẩn

Mezuzah r1 18xL HDN.stl

Mezuzah r1 18xL HDP.stl

Mezuzah r1 18xL HDF.stl

Bắt xuyên (screw-through)

Mezuzah r1 18xL SDN.stl

Mezuzah r1 18xLSDP.stl

Mezuzah r1 18xL SDF.stl

Hướng dẫn in

• Chọn phiên bản bạn muốn (xem bảng phía trên).
• In file .stl đúng theo hướng đặt sẵn (đặt đứng trên bàn in).
• Mẹo:
  • Dùng slicer để giấu đường seam ra phía sau.
  • Khả năng cao bạn sẽ cần brim, nhưng không cần support khác.
  • Lý do đặt đứng là để phần mặt trước dạng trụ nhìn đều và đẹp hơn. Bạn cũng có thể thử in nằm xuống để xem cách nào hợp máy/nhựa của bạn nhất.

Hướng dẫn lắp đặt

• Chọn cách gắn (#6 countersunk wood screw, hoặc đinh).
• Hai điểm bắt phải cách nhau 160mm để khớp đúng với vỏ cho chiều dài 128mm, và 190mm cho chiều dài 158mm.
• Hướng dẫn định vị & mẹo:
  • Nếu bạn dùng bản gắn ẩn bằng vít, bạn cũng có thể in thêm bản screw-through để canh thẳng; vị trí lắp lên sẽ giống nhau cho cả hai. Với lại bạn sẽ có thêm một cái để tặng.
  • Nhớ để ý kỹ vị trí của vít/đinh khi chúng trượt hoàn toàn vào trong vỏ.
  • Vị trí có hơi khác giữa vít và đinh, nhưng khoảng cách vẫn là 160mm/190mm (tuỳ bạn dùng size 128mm/158mm).
  • Kiểm tra khung cửa có bị vướng gì làm bạn không trượt vỏ vào đúng vị trí được không.
  • Thử độ sâu của vít/đinh bằng cách trượt vỏ rỗng vào và kiểm tra độ ôm/kín.
• Cho cuộn giấy (scroll) vào trong vỏ.
• Đọc lời chúc phúc.
• Trượt vỏ vào các điểm bắt.
• Nếu cần chỉnh độ sâu của vít/đinh sau khi bạn đã đọc lời chúc phúc, vui lòng hỏi thẩm quyền giáo luật Do Thái (rabbinical authority) mà bạn tin theo để xác định có cần đọc thêm lời chúc phúc hay không.

Ghi chú

• Có nhiều “easter egg” nho nhỏ (passover eggs?) trong các thông số chiều dài, góc, v.v. của nhiều chi tiết.
• Mình thiết kế mẫu này bằng OpenSCAD và đã parameterize đầy đủ. Nếu bạn muốn chỉnh sửa đơn giản cho mục đích khác (ví dụ: số lượng đường dọc, kích thước miệng mở, cỡ vít, đổi font cho chữ ש, v.v.), gửi mình vài số đo là mình xem thử làm được gì nha.
