Enclosure HDD rackmount 19" V2 (có/không Dell Backplane)

Đây là phiên bản cải tiến từ bộ enclosure gốc của mình. Phần honeycomb của enclosure có thể bẻ bỏ nếu cần. Support không bắt buộc, nhưng mình có dùng một ít trên phần vỏ cho các rãnh dẫn hướng và trên fan holder.

Để tiếp tục tận dụng một SAS backplane cũ từ Dell PowerEdge R515, mình đã làm một hard disk enclosure. Trường hợp của mình là “DELL 0X836M SAS backplane”. Enclosure có thể dùng kèm hoặc không kèm backplane.

Cần có làm mát cho hard disk!

các món cần in (không in bằng PLA):

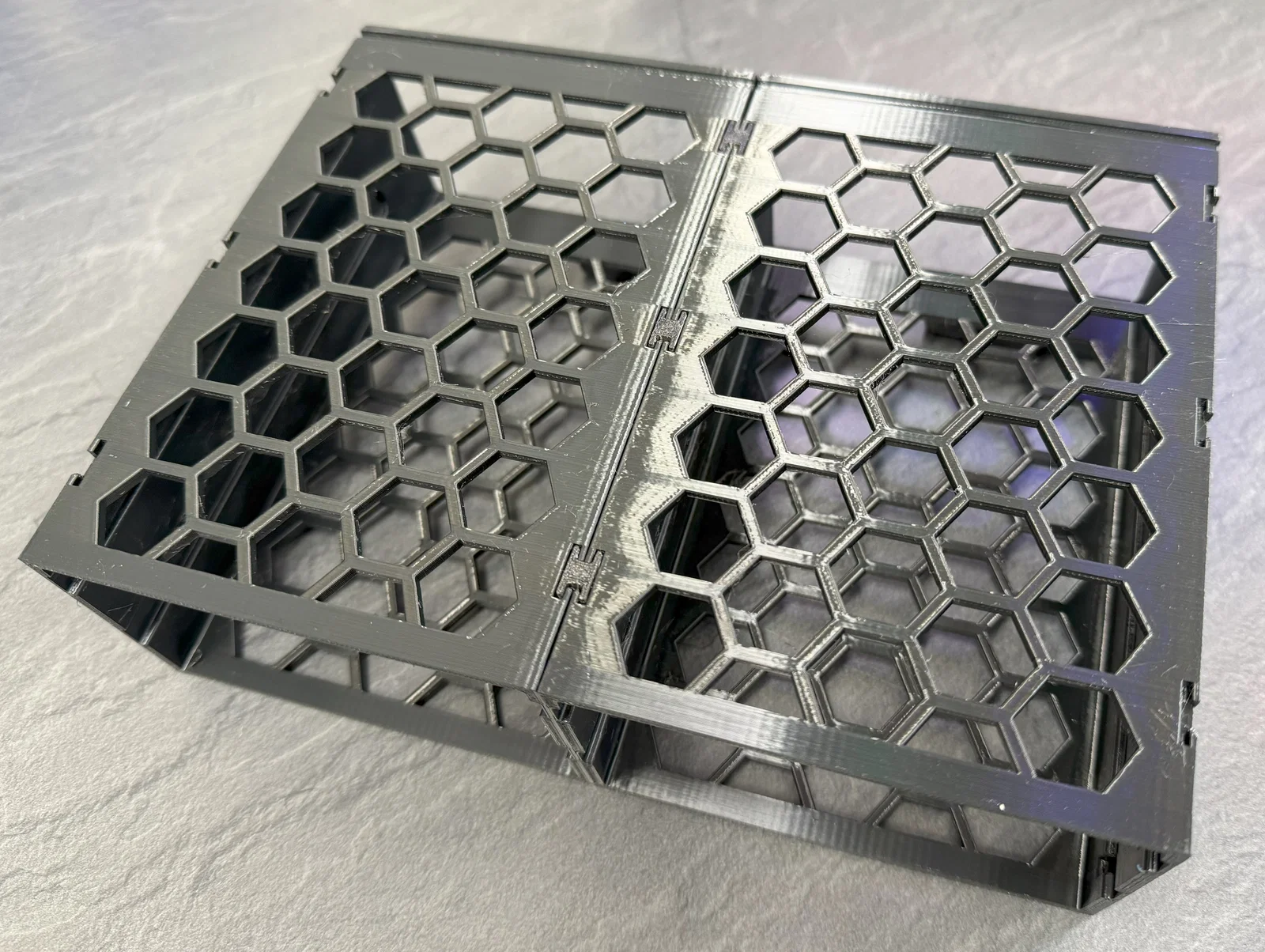

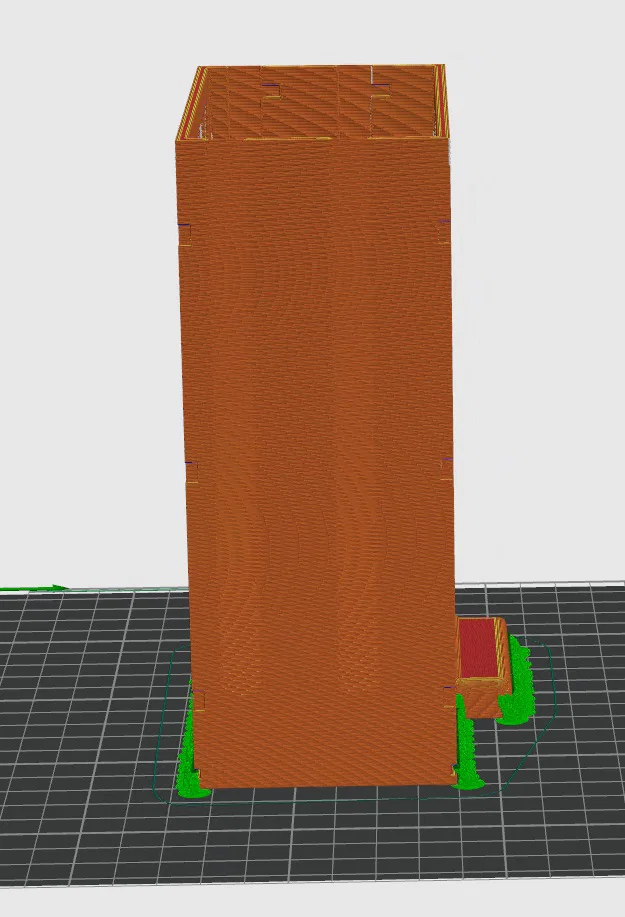

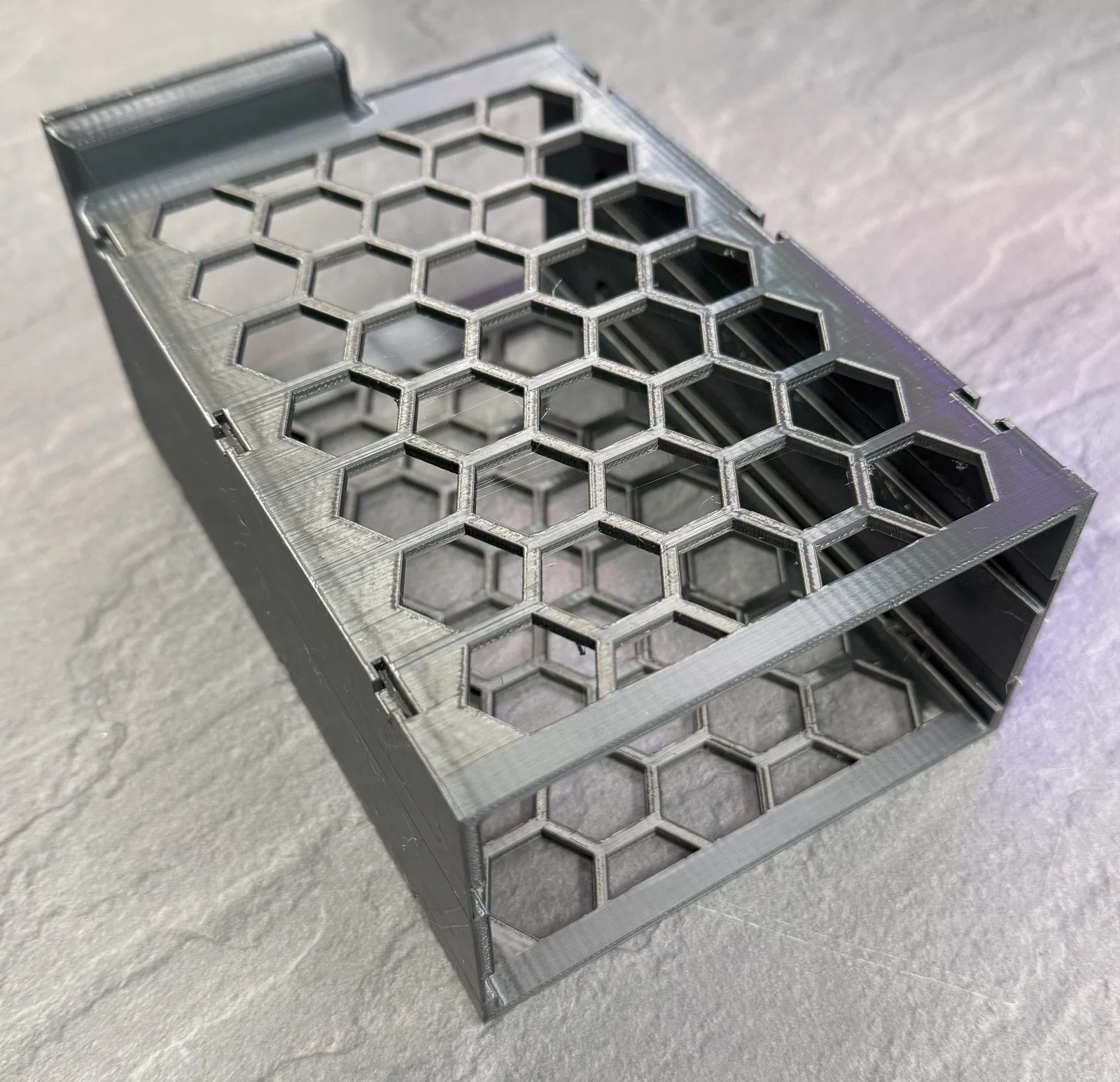

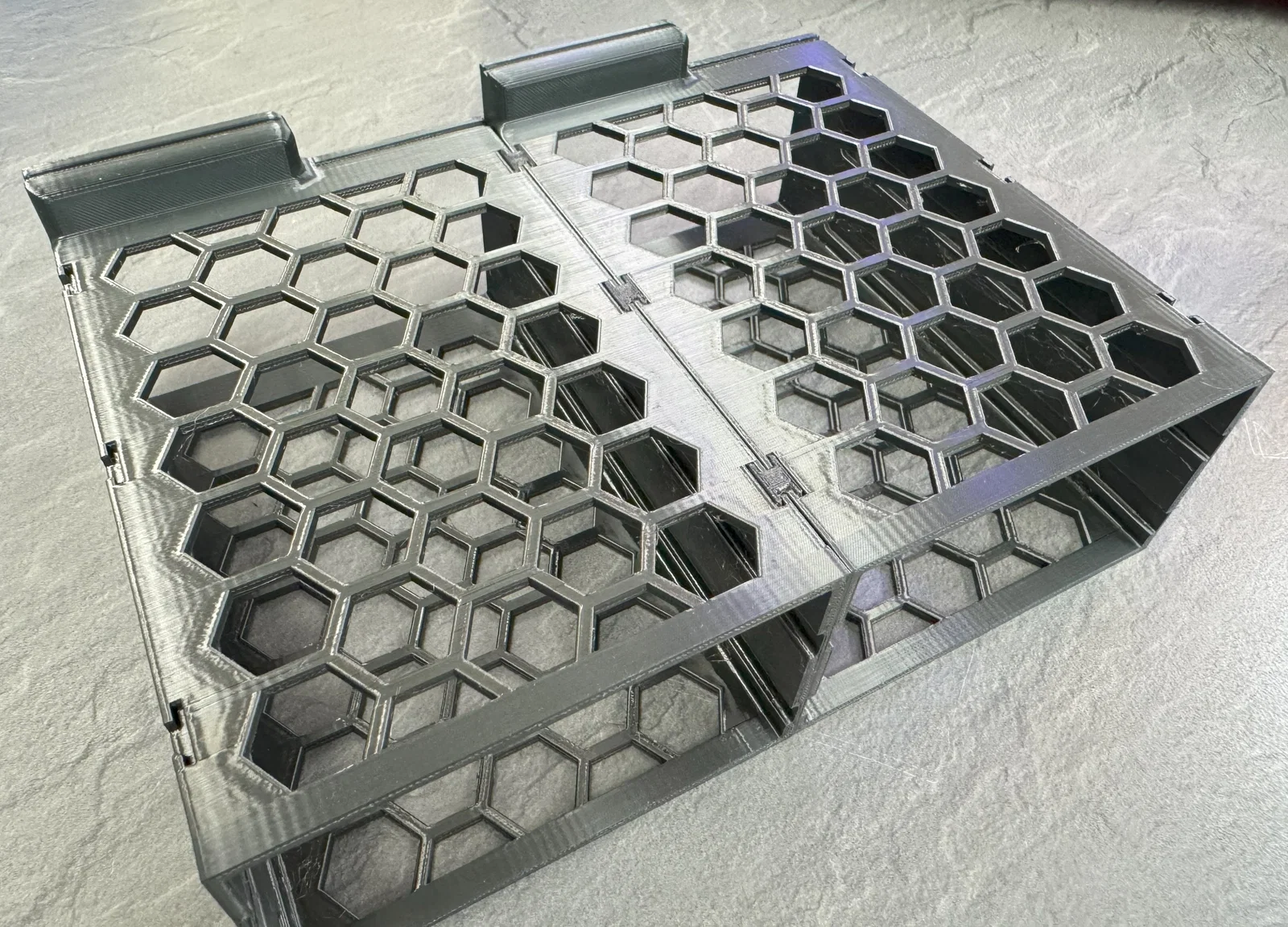

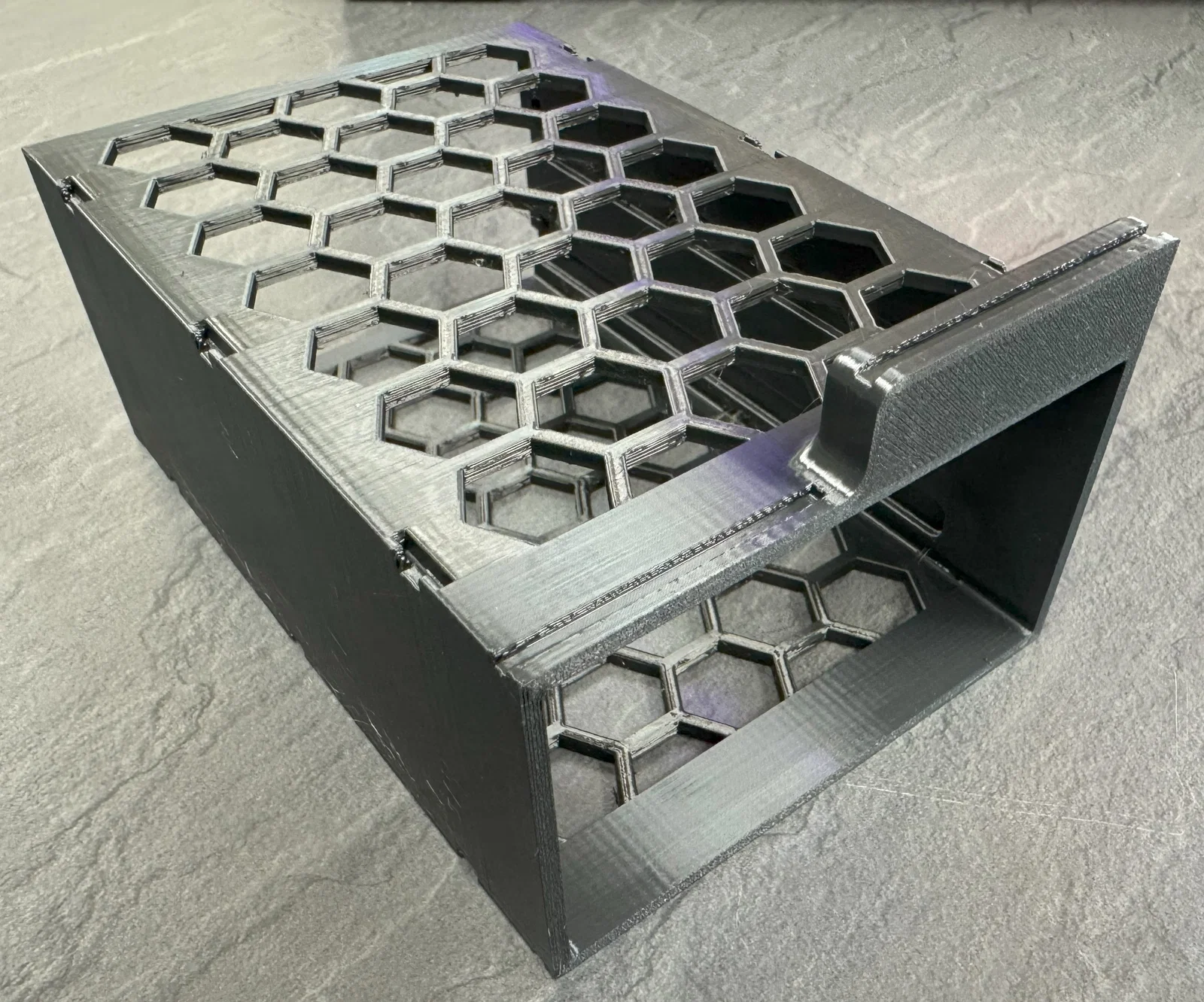

4x hard disk enclosure có hoặc không có honeycomb (3 walls, 10% infill)
1x 19” bracket trái (3 walls, ít nhất 50% infill)
1x 19” bracket phải (3 walls, ít nhất 50% infill)
26x connector (3 walls, 10% infill)
16x pin (2 walls, 10% infill)
8x HDD handle (2 walls, 10% infill)
3 hoặc 4x clamp/board holder (3 walls, 10% infill)

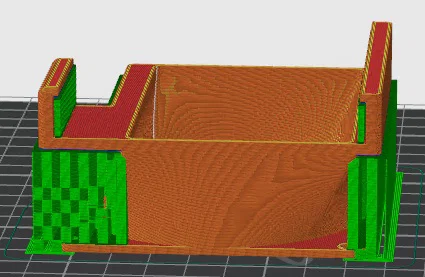

4x Fan-Holder (3 walls, 10% infill)

Lắp ráp:

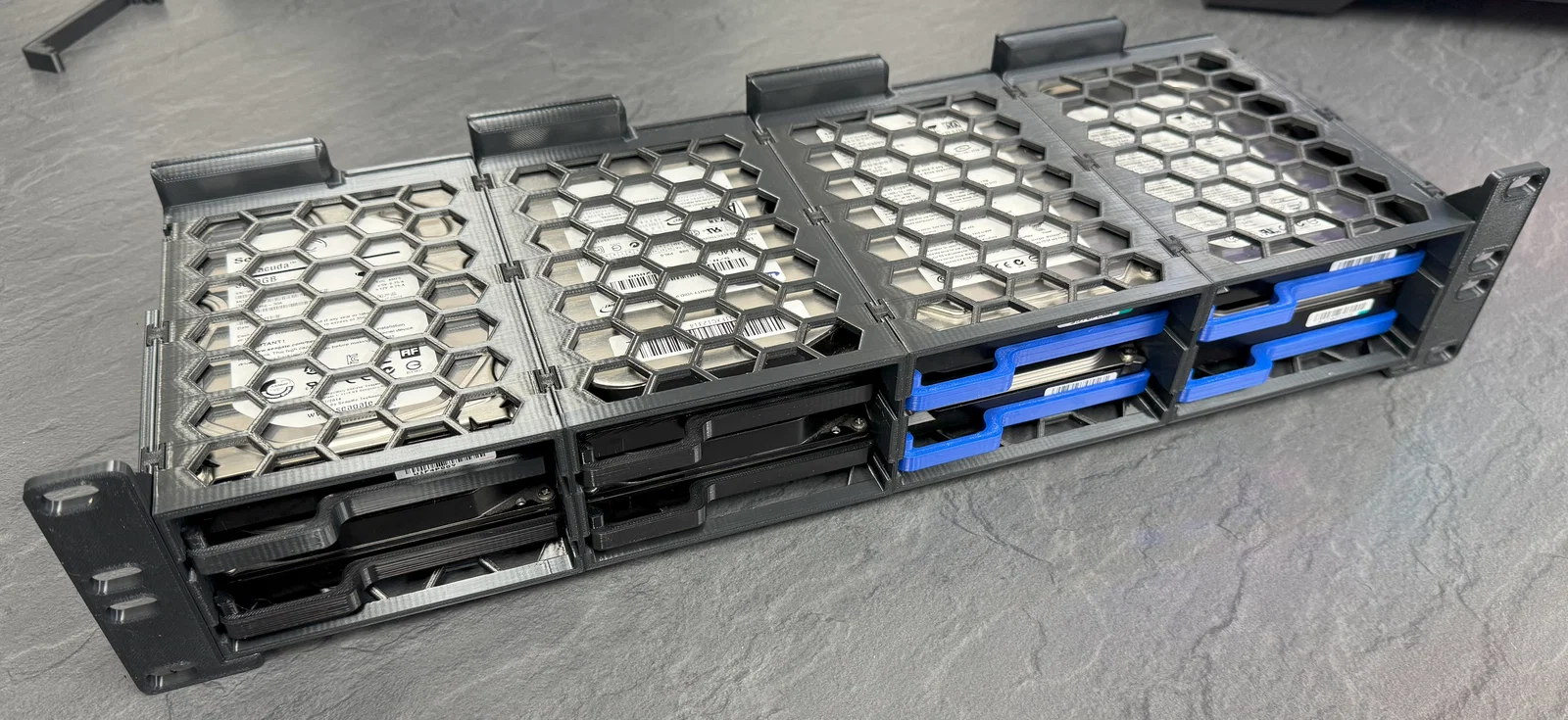

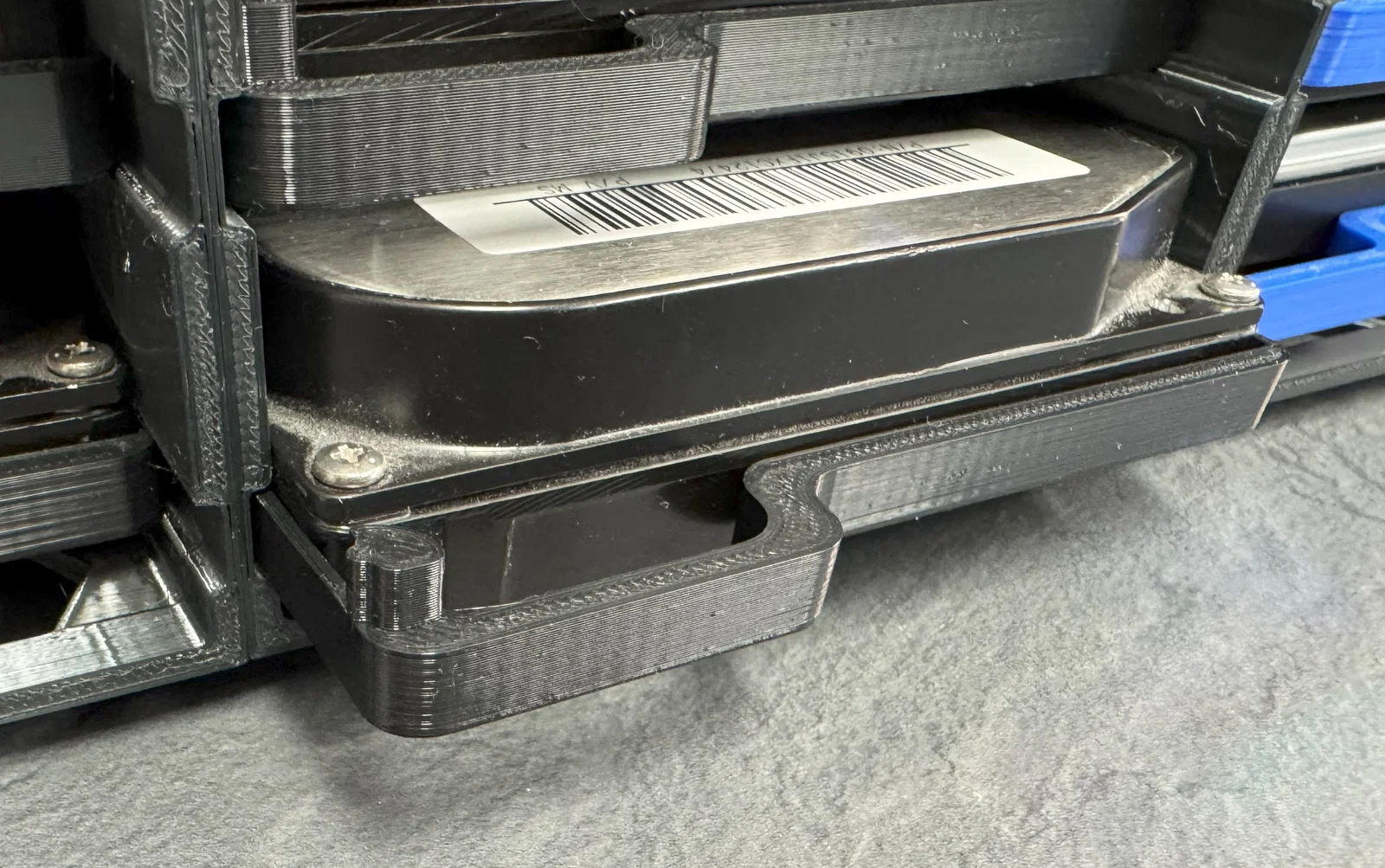

Mỗi hard disk cần gắn 2 pin vào các lỗ bắt vít phía sau (những lỗ gần cổng SAS/SATA hơn). Handle được lắp vào các lỗ bắt vít phía trước. Bốn housing của hard disk được ghép lại với nhau ở phía trên và phía dưới bằng các connector. Bước này cần ấn hơi mạnh, ví dụ dùng cán tua-vít hỗ trợ. Hai 19” bracket được gắn vào enclosure bằng cùng cơ chế đó. Sau đó có thể trượt các hard disk vào từng khe; chúng sẽ được giữ lại nhờ cơ cấu khóa ở bên trái.

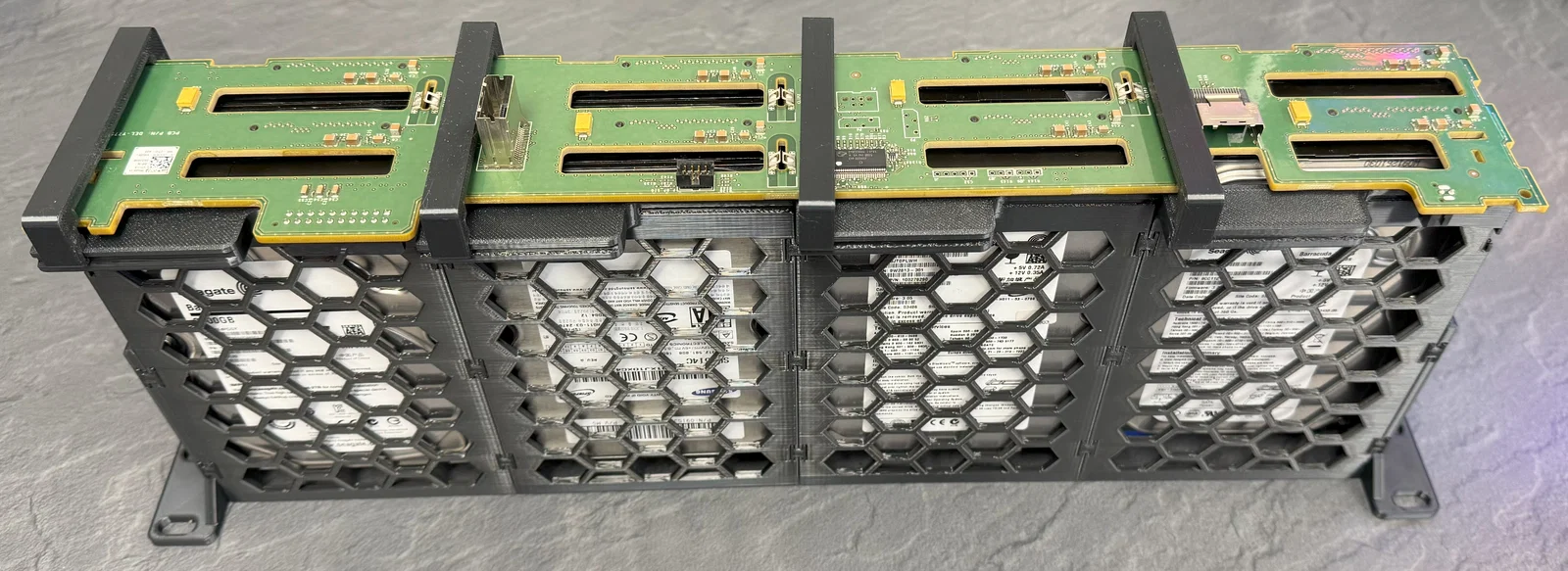

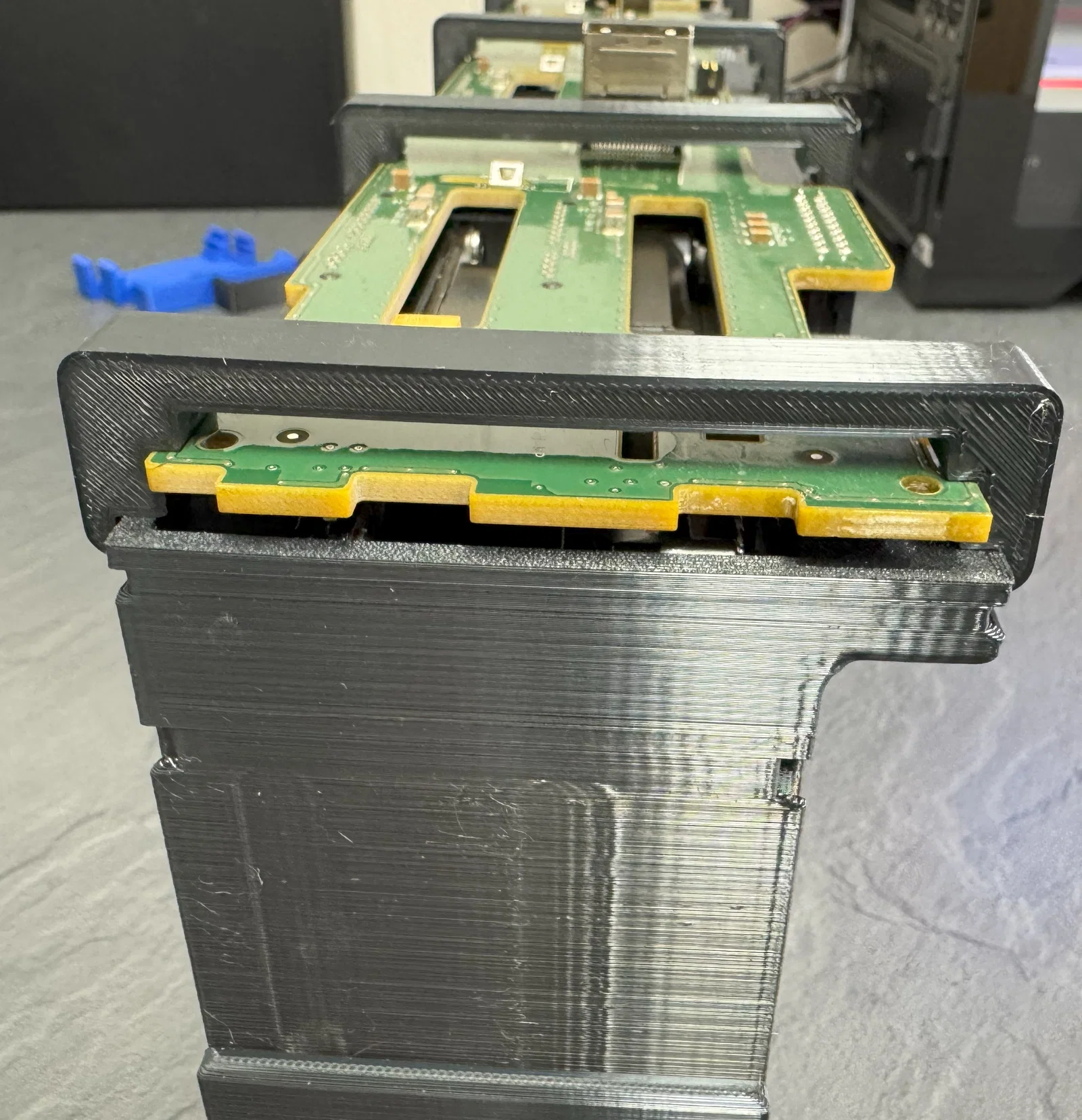

Nếu dùng backplane, giờ bạn có thể gắn backplane vào phía sau các hard disk rồi cố định bằng các clip. Lúc này có thể tháo/lắp từng hard disk giống như một enclosure hot-plug bình thường.

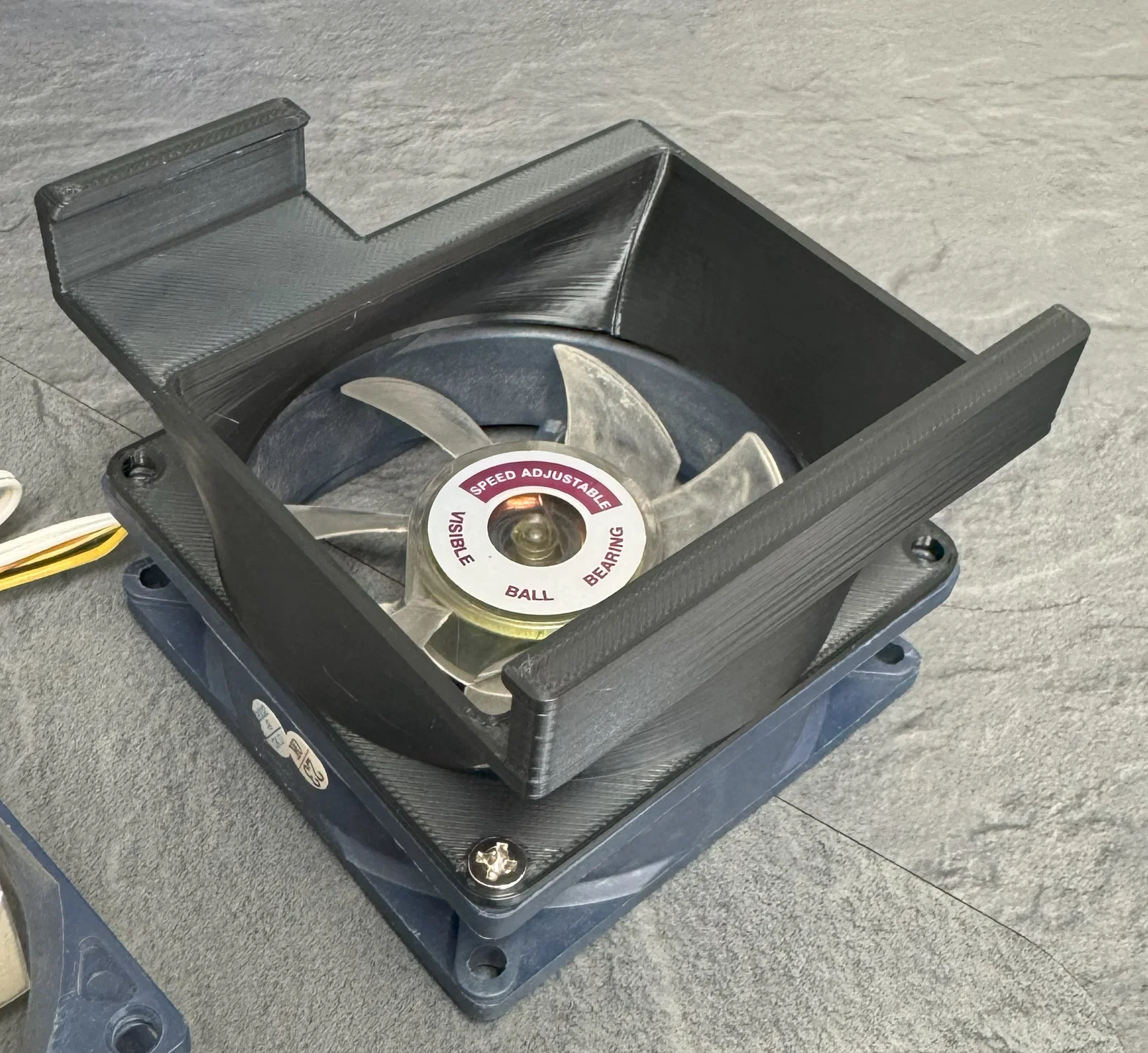

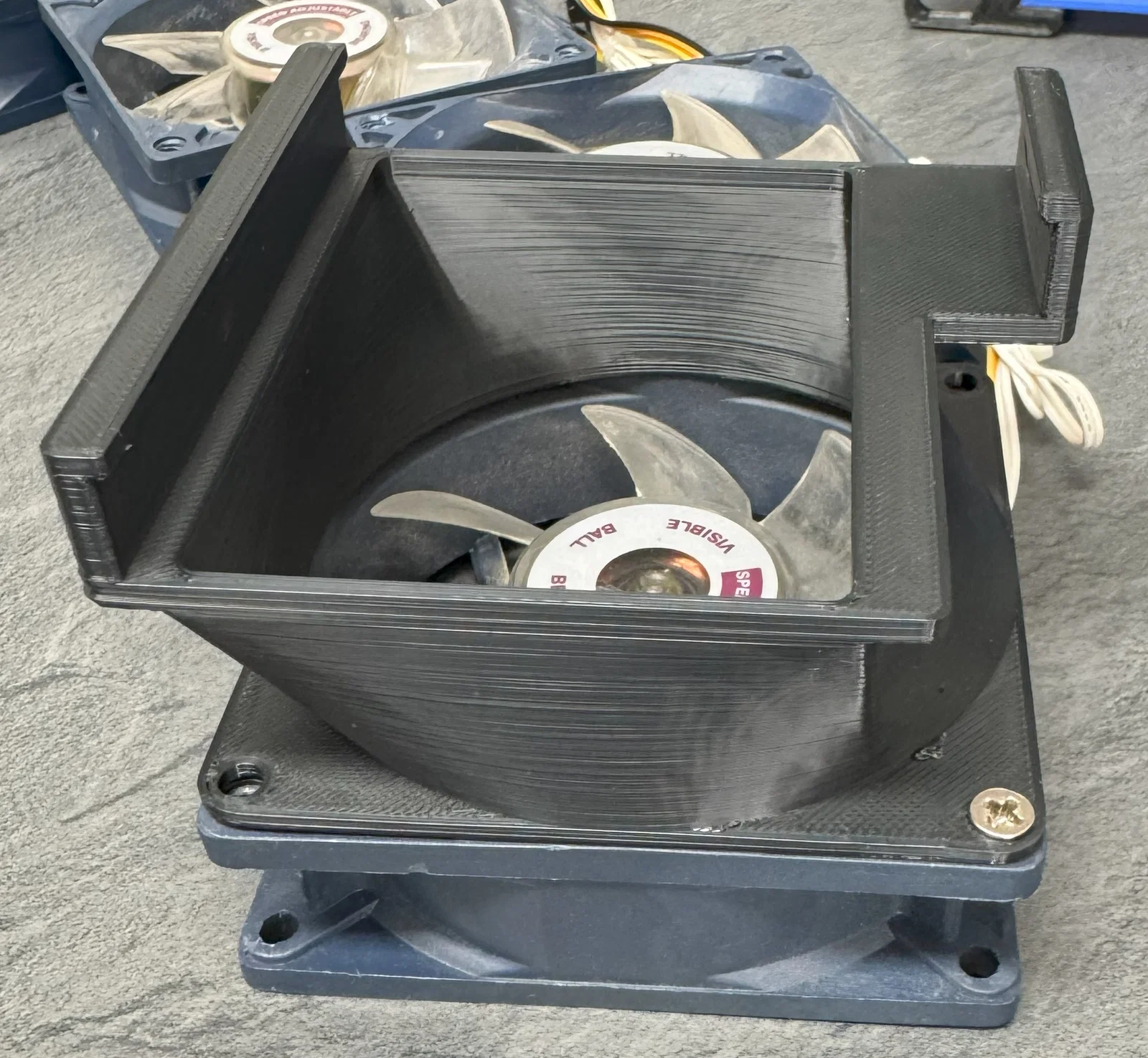

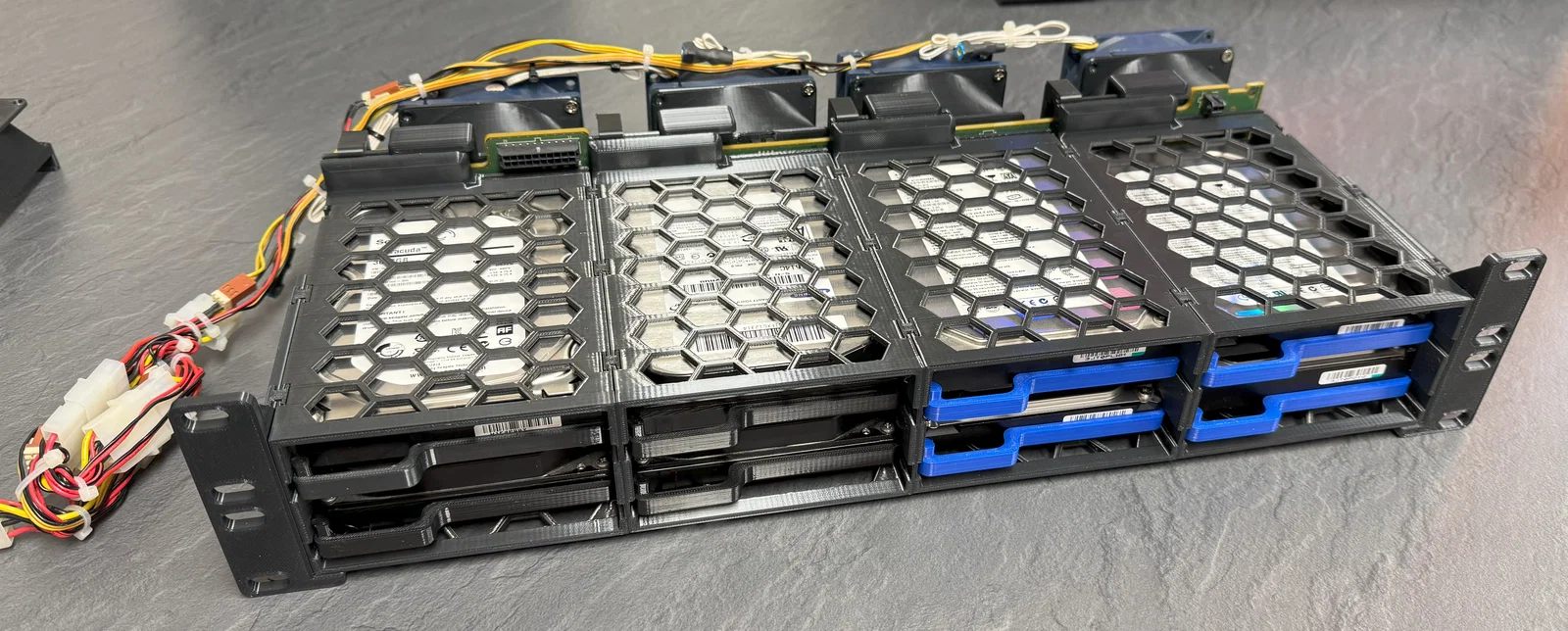

Cuối cùng, nên bắt một quạt 80x80mm lên mỗi trong bốn fan holder, rồi cố định chúng vào các rãnh dẫn hướng.

-----------------------------------------------------------------------------------------------------

Đây là phiên bản cải tiến từ bộ enclosure gốc của mình. Phần honeycomb của enclosure có thể bẻ bỏ nếu cần. Support không bắt buộc, nhưng mình có dùng một ít trên phần vỏ cho các rãnh dẫn hướng và trên fan holder.

Để tiếp tục tận dụng một SAS-Backplane cũ từ Dell PowerEdge R515, mình đã làm một enclosure cho ổ cứng. Trường hợp của mình là “DELL 0X836M SAS Backplane”. Enclosure có thể dùng kèm hoặc không kèm backplane.

Cần có làm mát cho ổ cứng!

các món cần in (không in bằng PLA):
4x enclosure ổ cứng có hoặc không có honeycomb (3 Walls, 10% Infill)
1x 19" bracket trái (3 Walls, ít nhất 50% Infill)
1x 19" bracket phải (3 Walls, ít nhất 50% Infill)
26x connector (3 Walls, 10% Infill)
16x pin (2 Walls, 10% Infill)
8x HDD handle (2 Walls, 10% Infill)
3 hoặc 4x clamp/board holder (3 Walls, 10% Infill)
4x fan holder (3 Walls, 10% Infill)

Lắp ráp:
Mỗi ổ cứng cần gắn 2 pin vào các lỗ bắt vít phía sau (những lỗ gần cổng SAS/SATA hơn). Handle được lắp vào các lỗ bắt vít phía trước. Bốn enclosure ổ cứng được ghép lại với nhau ở phía trên và phía dưới bằng các connector. Bước này cần ấn hơi mạnh, ví dụ dùng cán tua-vít hỗ trợ. Hai bracket 19" được gắn vào enclosure bằng cùng cơ chế đó. Sau đó có thể trượt ổ cứng vào từng khe; nhờ cơ cấu chốt ở bên trái, ổ sẽ được giữ lại trong khe.

Nếu dùng backplane, giờ bạn có thể gắn backplane vào mặt sau của các ổ cứng rồi cố định bằng các kẹp. Lúc này có thể tháo/lắp từng ổ như một enclosure HotPlug bình thường.

Cuối cùng, bắt mỗi fan holder một quạt 80x80mm rồi cố định vào các rãnh dẫn hướng.
