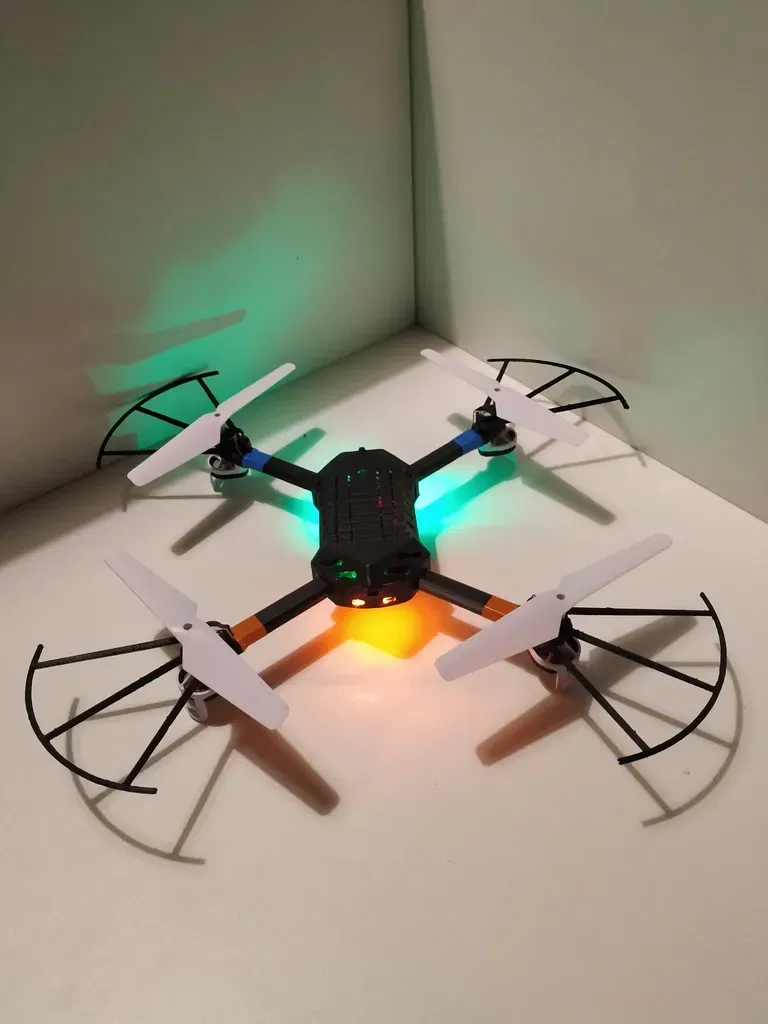

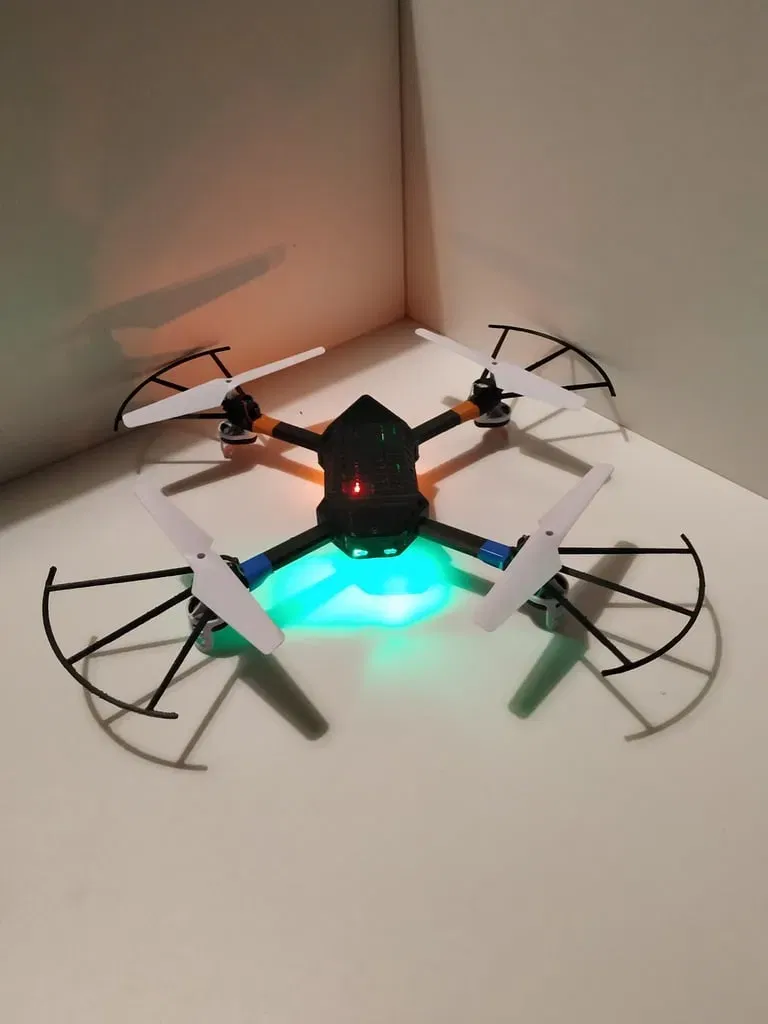

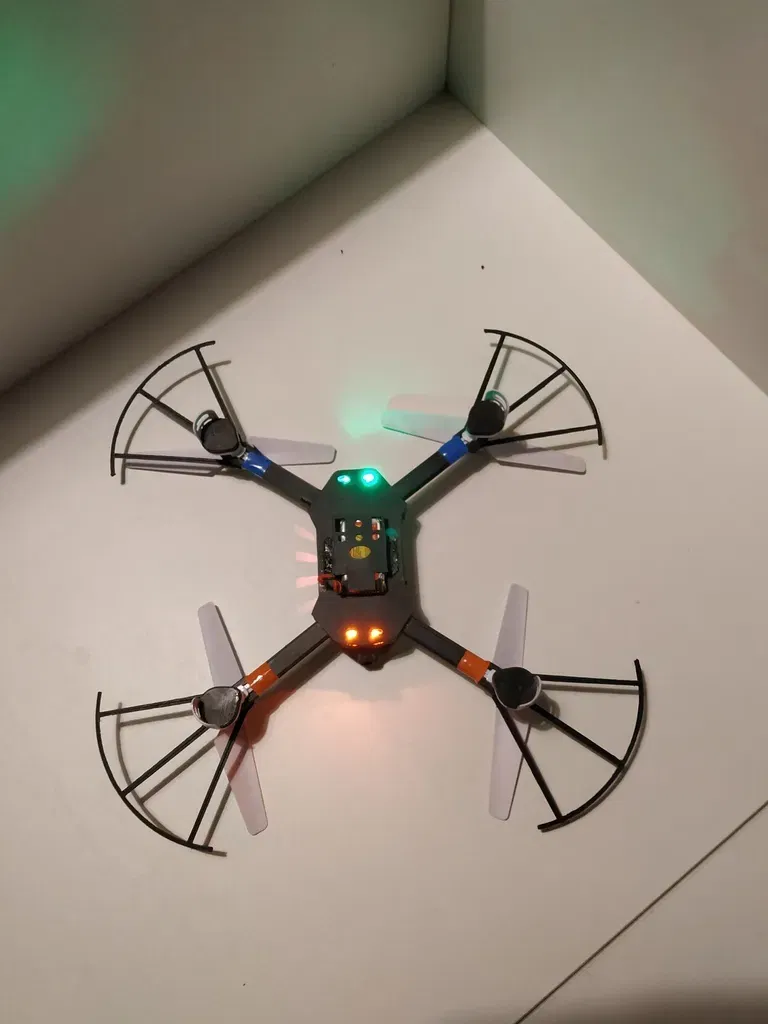

Thân xe đua Syma X5C với tích hợp camera

Tôi đã tìm thấy thiết kế drone đua tuyệt vời này cho Syma X5C https://www.thingiverse.com/thing:1531770 nhưng không hài lòng sau khi lắp ráp tất cả các bộ phận lại với nhau nên tôi quyết định thiết kế lại một chút. Thiết kế của tôi nhẹ hơn nhiều và cũng có tích hợp camera!

Tất cả các bộ phận phải được in bằng ABS! Đừng cố gắng in drone của bạn bằng PLA (như tôi). Nó quá cứng và drone của bạn sẽ bị vỡ sau "cú hạ cánh mạnh" đầu tiên. ABS nhẹ hơn và bền hơn, làm cho nó trở thành vật liệu tốt hơn để in thân drone.

Để tiết kiệm trọng lượng, tôi đã dán mọi thứ lại với nhau bằng keo ABS mà bạn có thể dễ dàng tự làm (https://www.matterhackers.com/news/how*to*make*abs*juice*glue*and*slurry). Các bộ phận dính lại với nhau như in ra một phần!

Dưới đây là những cải tiến mà tôi đã thực hiện cho đến nay:

• Thêm một giá đỡ camera vào nắp

(Tôi cá nhân thích điều đó vì bạn có thể quay phim dễ dàng hơn trong khi bay drone. Nhược điểm là bạn cần mở thân máy để lấy thẻ SD.)

• Loại bỏ các bộ phận không cần thiết để tiết kiệm trọng lượng cho thân máy

(cụ thể là cho các giá đỡ tay)

• Định hướng lại các lỗ LED và làm khung nhỏ để dễ dàng gắn LED hơn.

(Nhét LED vào khung và cố định bằng một chút keo ABS. Các LED phía trước có thể cần cắt một chút, điều này không thành vấn đề.)

• Thêm một khung cho công tắc on/off để cầm nắm dễ hơn

(để cố định tốt hơn, hãy sử dụng một giọt keo ABS ở trên cùng)

• Thêm lỗ tùy chọn cho vít và đai ốc M2

(Tôi đã dùng keo để dán giá đỡ nhằm tiết kiệm trọng lượng.)

• Loại bỏ phần đệm từ các cánh tay

(không cần thiết cho hình dạng này và khi in ABS)

• Cải thiện giá đỡ cho bánh răng

(Chúng không còn trông "gắn" vào thân máy nữa và có độ ổn định hơn khi ngồi sâu hơn trong các cánh tay)

• Thêm bộ bảo vệ cánh quạt
• Thêm lỗ vít để kết nối đáy và nắp

Lắp ráp:

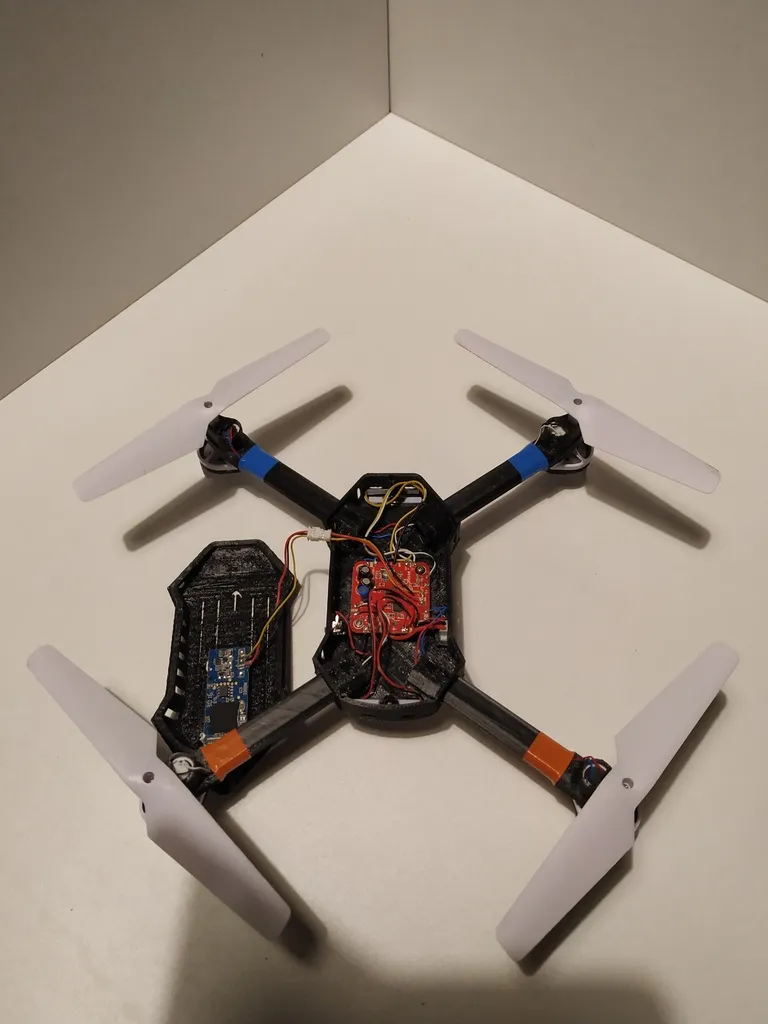

1. Sau khi in tất cả các bộ phận, bạn nên thêm bảng chính vào đáy trước. Dán các LED và công tắc nguồn và đặt cáp pin vào vị trí.

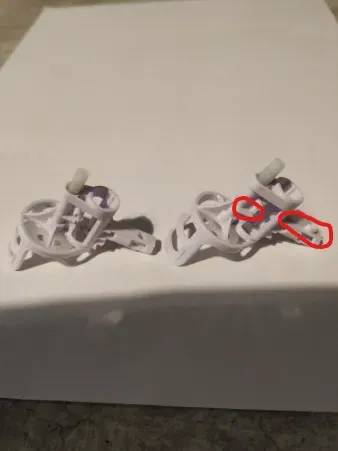

2. Chuẩn bị các bánh răng của bạn và chèn chúng vào các cánh tay (có thể mài nếu cần). Bạn cần cắt hai phần của bánh răng để nó vừa vặn hoàn hảo vào cánh tay. Hình ảnh cho bạn biết chính xác ở đâu.

https://cdn.thingiverse.com/assets/88/14/a4/45/c0/featured_preview_Anmerkung_2020-04-26_153751.png

Bánh răng nên ngồi chắc chắn đến mức bạn không cần phải cố định chúng, tuy nhiên tôi đã sử dụng một chút băng điện màu khác nhau cũng để dễ dàng thấy đâu là phía trước của cái đã hoàn thành. 3. Bây giờ bạn có thể dán các cánh tay vào đáy. Đẩy chúng vào các lỗ cho đến khi chúng ở cùng một mức với khung kết nối với đáy. 4. Hàn lại các động cơ vào bảng chính. 5. Chèn ống kính camera vào giá đỡ tương ứng trong nắp. Tôi đã sử dụng một chút Uhu Pattafix, rất tuyệt để gắn nó nhưng vẫn có thể tháo ra. Nó cũng tuyệt để tránh hiện tượng Jello! 6. Dán nắp pin. Trong trường hợp bạn muốn vặn nó, bạn phải làm điều đó trước bảng chính. 7. Vặn nắp vào đáy, tôi đã sử dụng vít M2 để làm điều đó. 8. Gắn cánh quạt của bạn và trượt các bộ bảo vệ cho cánh quạt vào. Chúng nên giữ chắc chắn nhưng trong trường hợp bạn muốn chúng giữ chặt hơn, bạn có thể thêm một mảnh filament 1.75 mm vào lỗ ở bộ bảo vệ. Cánh tay có một lỗ và cùng một vị trí để giữ nó ở vị trí tối ưu. 9. Tùy chọn. Thêm một số bộ bảo vệ bánh răng nữa: https://www.thingiverse.com/thing:1919029

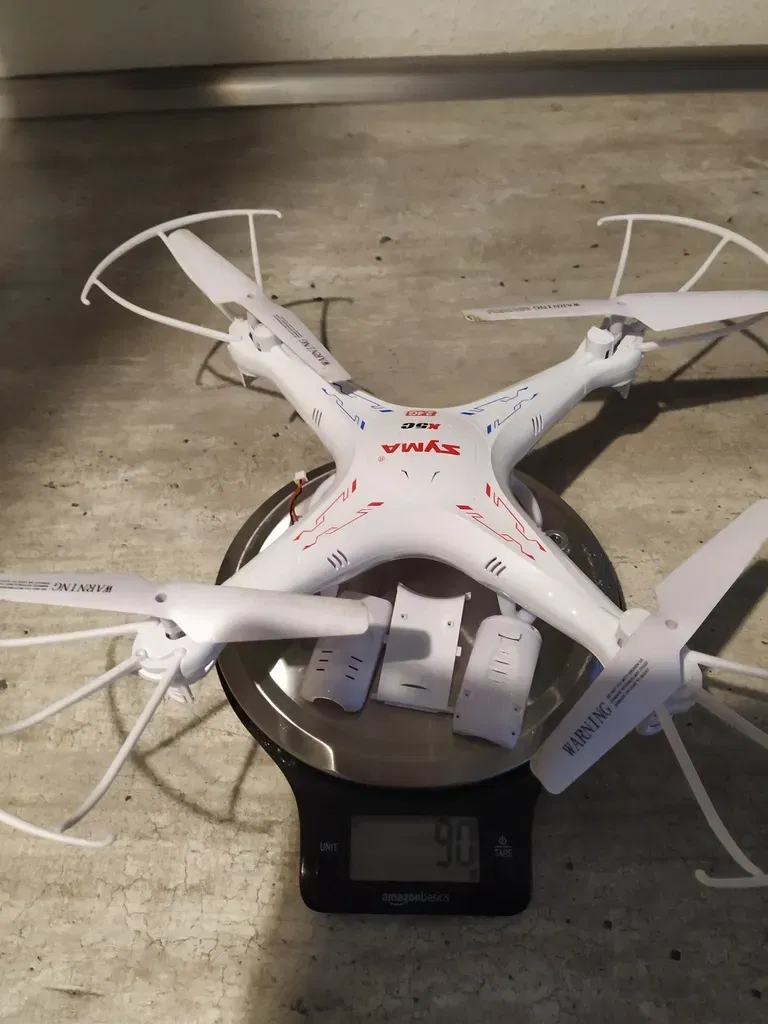

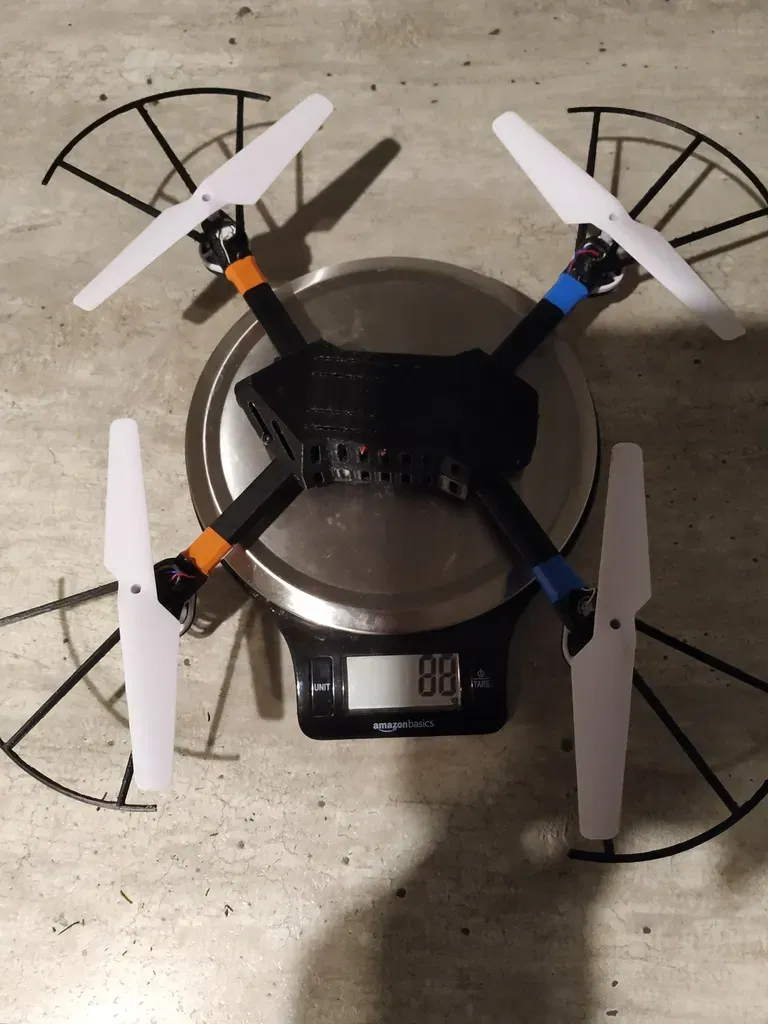

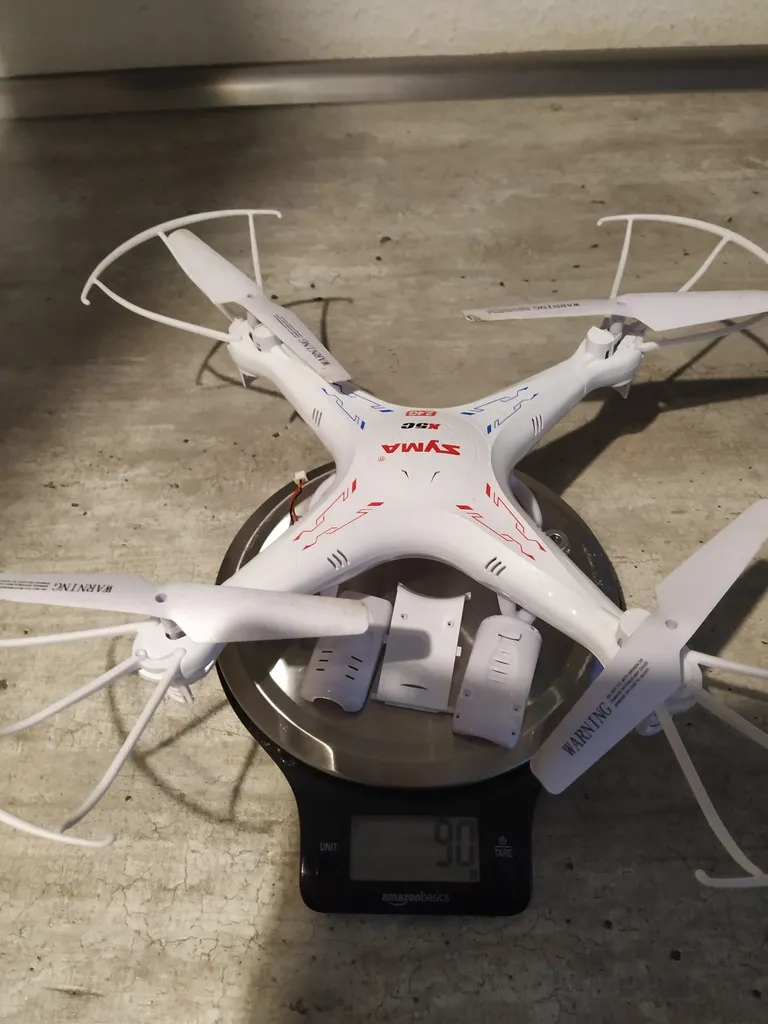

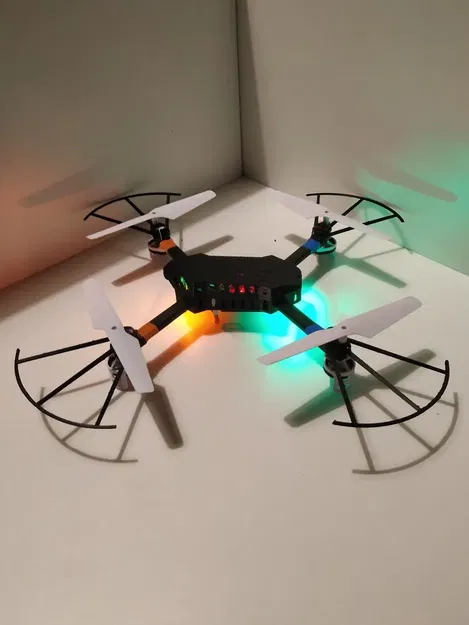

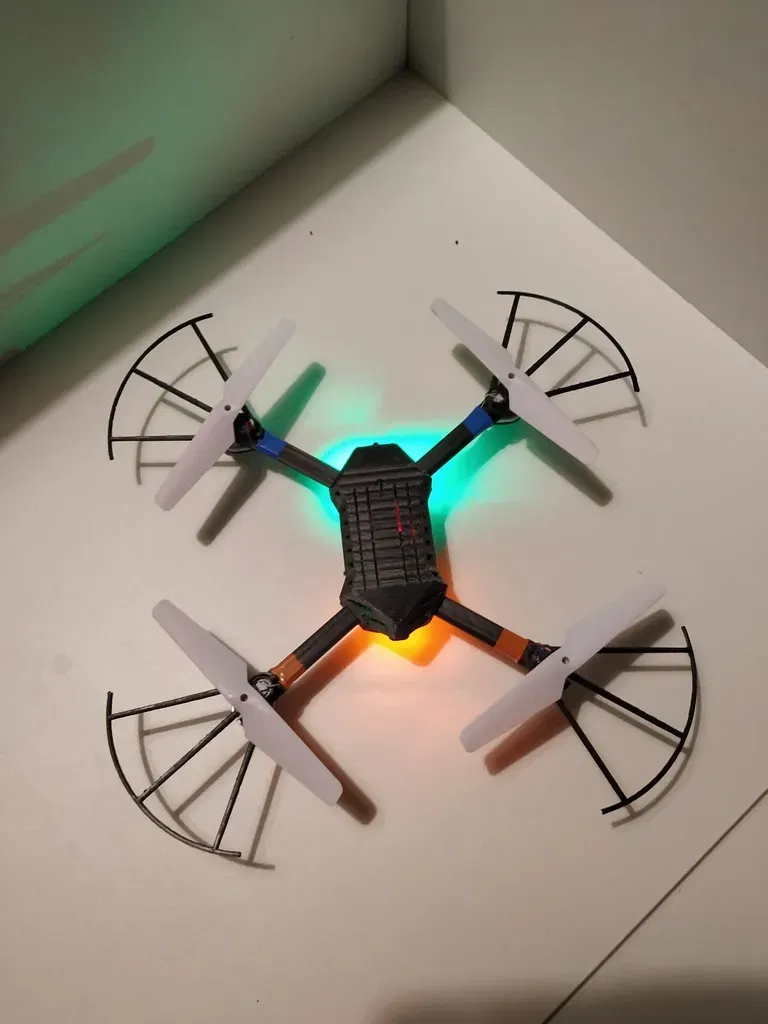

Nếu bạn in mọi thứ bằng cài đặt của tôi, drone của bạn sẽ nhẹ hơn một chút so với Syma gốc! Với camera, thiết bị và bảo vệ cánh quạt!!! https://cdn.thingiverse.com/assets/ba/1d/4b/d8/7d/featured_preview_IMG_20200413_182145.jpghttps://cdn.thingiverse.com/assets/01/d6/5e/04/dc/featured_preview_IMG_20200425_001210.jpg

Chúc bạn in ấn và bay lượn vui vẻ và đừng quên chia sẻ nếu bạn đã làm điều này! Cũng hãy cho tôi biết trải nghiệm của bạn trong phần bình luận.

Cài đặt In Ấn

Máy in:

Geeetech I3 Pro B

Rafters:

Không quan trọng

Hỗ trợ:

Có

Độ phân giải:

0.2

Mật độ:

10%

Vật liệu:Geeetech ABS

Đen

Ghi chú:

Tôi đã sử dụng eSlicer để cắt. 2 lớp vỏ/trên và dưới là đủ. Tôi cũng đã thêm "ủi" để có bề mặt trên đẹp. Thấy dễ hơn khi in vỏ với raft nhưng cũng có trải nghiệm tốt khi in trên bàn in đã được phủ keo ABS.
