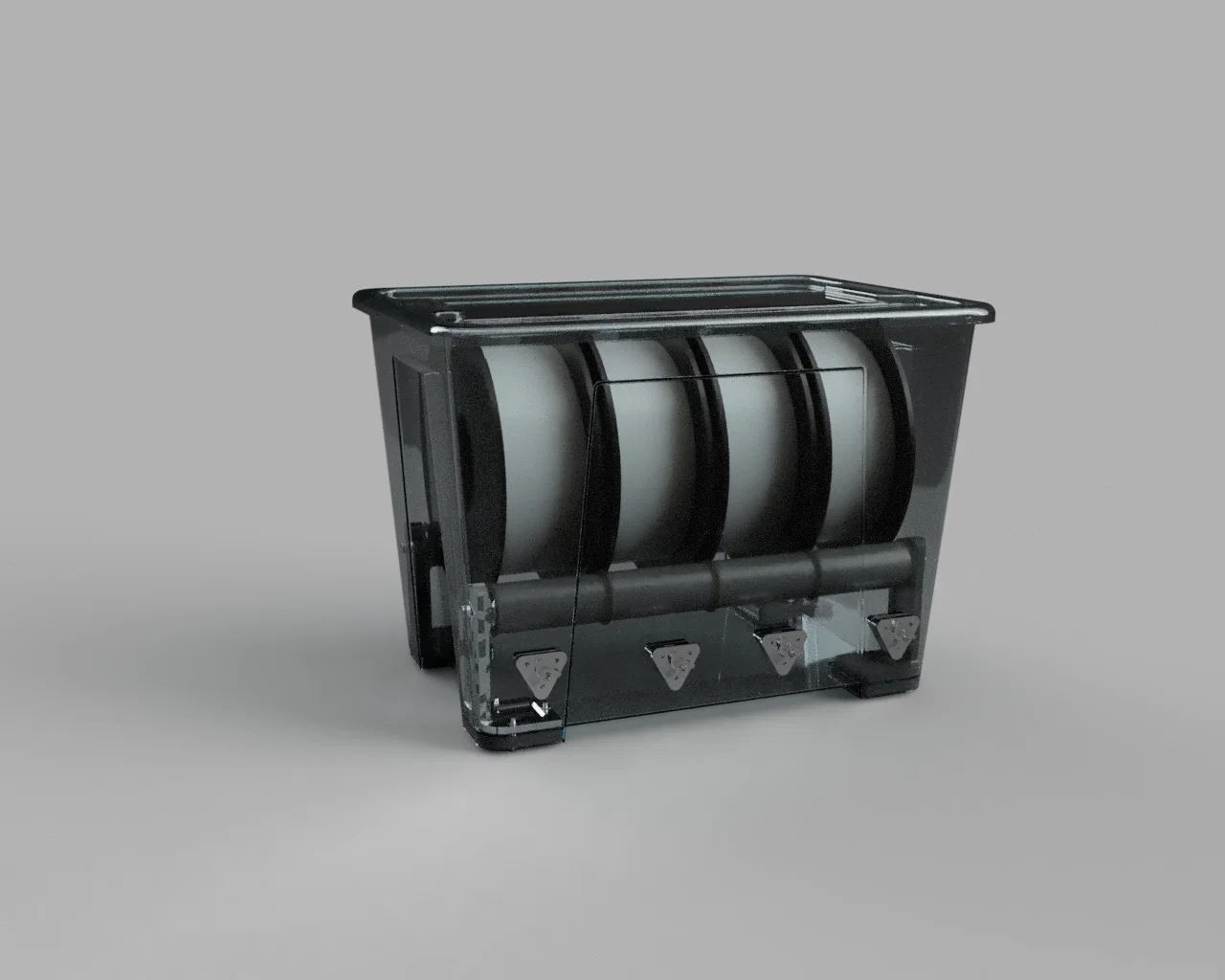

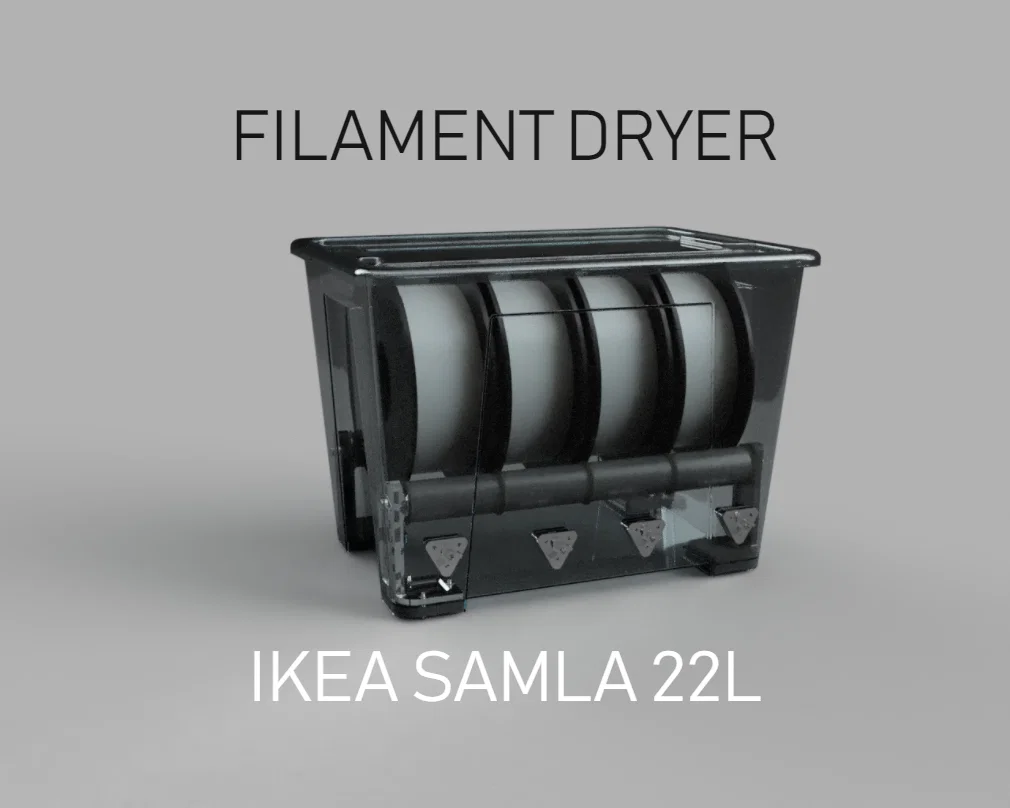

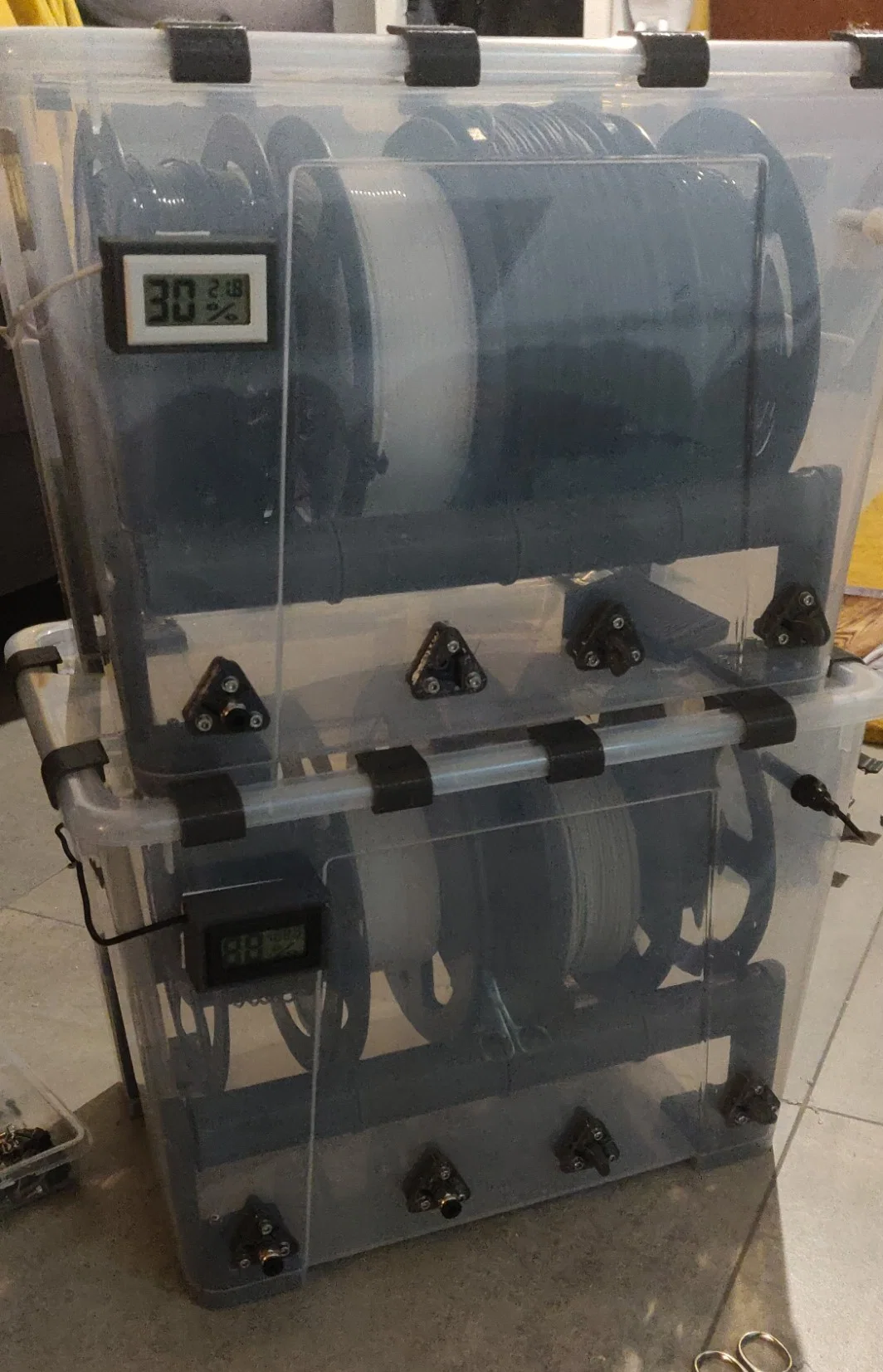

Hộp sấy filament Ikea Samla 22L (4 cuộn quay độc lập)

Mẫu này chứa được 4 cuộn, với chiều cao cuộn tối đa 71mm, ví dụ như Sunlu, Jayo, Kingroon. Cuộn nhỏ 0.5kg thì có thể để được 8, nhưng chỉ có 4 cuộn là quay độc lập.

Điểm khác biệt của thiết kế này so với các mẫu khác là các idler có toàn bộ 71mm bề mặt trục idler usable, nên nhiều loại cuộn khác nhau có thể đặt quay chồng lên trên. Đáng tiếc là nhiều thiết kế khác dùng bearing mà không có trục như vậy và khoảng cách thì cố định, nên chỉ một số cuộn khớp đúng khoảng cách đó mới quay được.

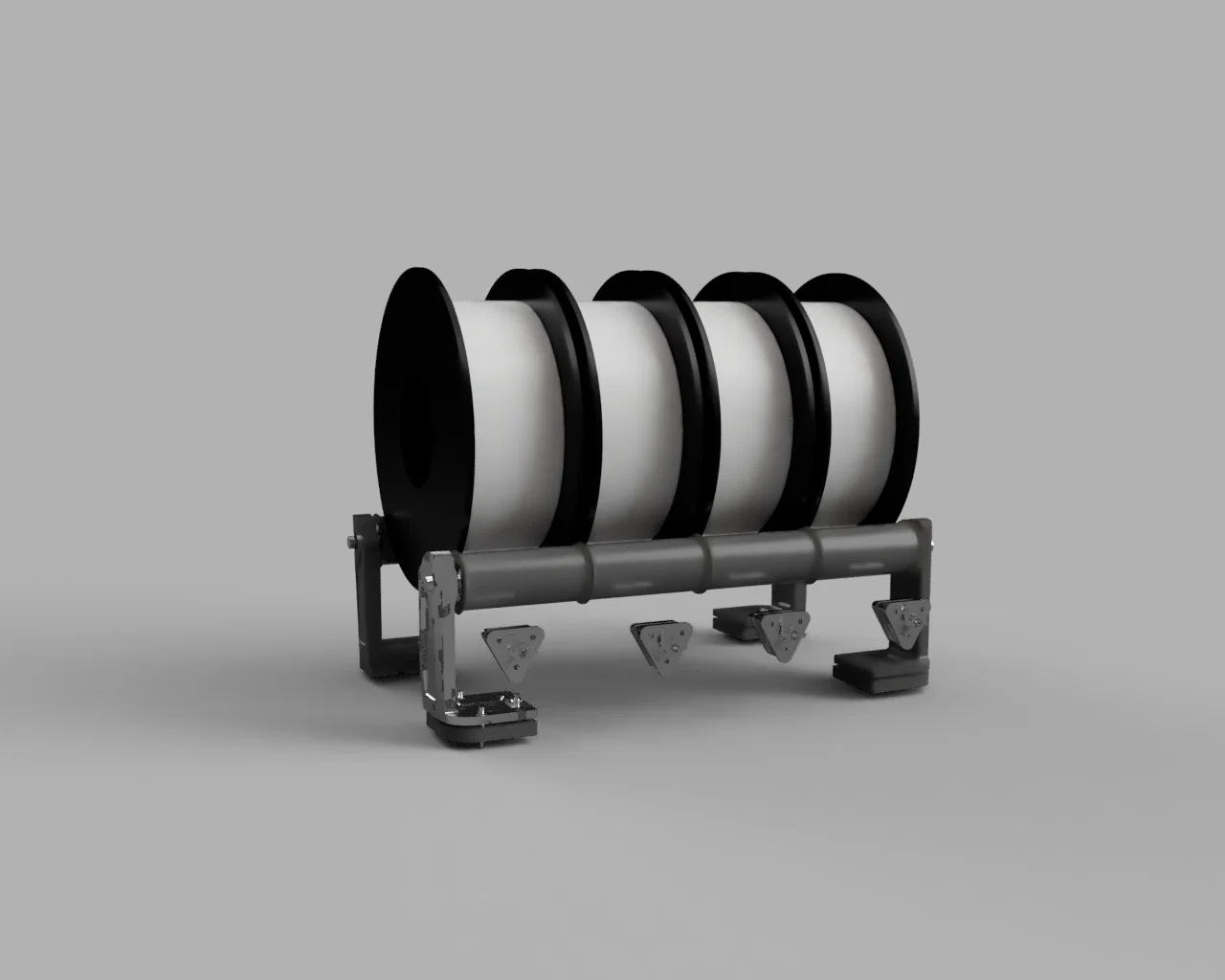

Dự án gồm 2 cụm chính: phần base với idlers và các ptfe holders. Thiết kế này cho phép thay ống nhanh (quick change) với filament.

BOM:

Phần kim loại

- Base:

• 12x M3x12 screws
• 12x M3 nuts (ưu tiên nylock)
• 12x M3 washers
• 16x 608rs hoặc 608zz bearings
• 2x M8 threaded rod 345mm
• 4x M8 nut

- Front bowden tube holders:

• 12x M3x12 screws
• 12x M3 nuts (ưu tiên nylock)
• 12x M3 washers
• 4x PTFE holders xuyên qua thành hộp, ren M6 hoặc M8.

Tổng cộng cho toàn bộ dự án: 24 cái mỗi loại M3x12 screws, M3 washers và M3 nuts; M8 threaded rod tổng 790mm (cắt từ thanh 1m) và 4x M8 nuts.

Plastics:

• 8x idlers
• 6x distance for bearings
• 4x corner brackets
• 4x corner brackets base
• 4x mỗi chi tiết của front tube holders (p1, p2, p3, p4)
• ít nhất 4x tube holders, keys hoặc kết hợp các món đó

Mẹo in:

Không cần supports cho bất kỳ model nào. Vật liệu khuyến nghị: PETG, ABS, ASA Không khuyến nghị PLA do hiện tượng material creep, nhưng bạn muốn làm sao thì làm—không ai đi kiểm tra đâu ;)

Nhớ duplicate và mirror các chi tiết góc (corner) khi slicing. Đúng chiều (orientation) của corner brackets:

Mẹo lắp ráp:

Lắp trước cụm phía trên với idlers, bắt đầu từ một góc; vặn nut vào threaded rod rồi đến nhựa corner. Tiếp theo cho bearing, trượt idler đầu tiên vào, rồi thêm một bearing nữa và nhớ đặt các distance giữa 2 bearing 608 để đảm bảo không bị cọ ma sát giữa các idlers. Làm vậy cho đủ cả 4 cụm, rồi gắn góc cuối, vặn m8 nut và lắp nhựa góc ở đầu còn lại.

Sau khi đã lắp xong các idler holders, bước tiếp theo là khoan lỗ ở các góc của hộp Samla. Trước tiên gắn corner base (miếng nhỏ ở phía dưới chân) để làm cữ, rồi khoan xuyên lỗ (cho vít 3mm) trên thành hộp. Ba con vít M3 sẽ giữ base và góc chắc chắn.

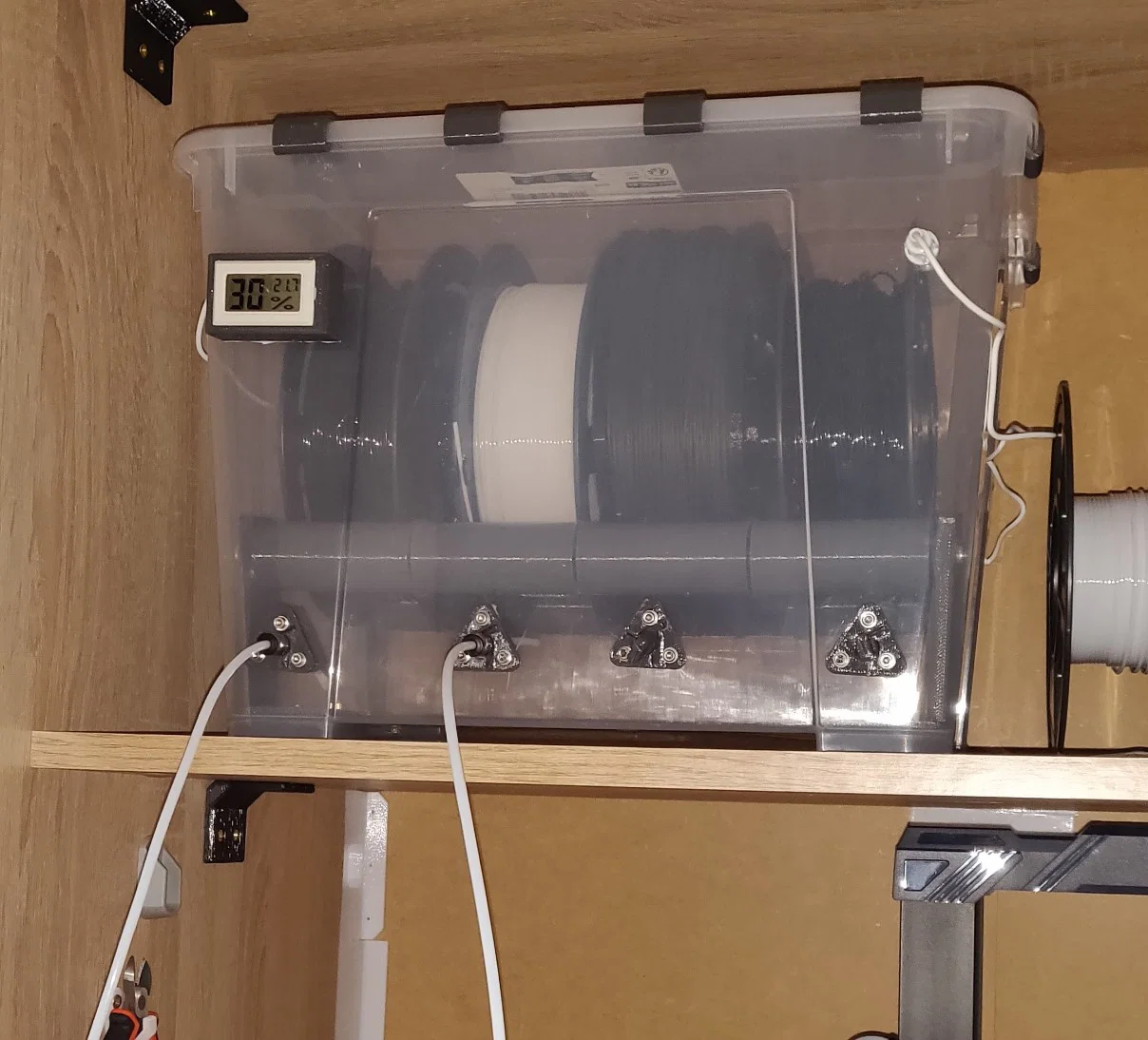

Khi bắt đầu lắp quickswap ptfe holders, nên khoan trước 4 lỗ (3mm) cùng một mức cao. Canh mỗi lỗ nằm ở khoảng giữa idler (giữa vị trí cuộn sẽ nằm) và thấp xuống trong khoảng trống giữa idlers và base—xem hình để tham khảo (làm vậy để lực kéo filament đồng thời kéo cuộn xuống, giúp cuộn không bị xê dịch hay rơi khỏi vị trí và quay nhẹ hơn). Sau đó lắp 4 phần (1 phần ở trong và 3 phần ở ngoài thành hộp) tại một trong 3 góc (ưu tiên góc trên). Lắp xong thì khoan các lỗ còn lại (mình khuyên làm từng lỗ: khoan 1 lỗ, lắp vít và siết lại, rồi chuyển qua lỗ kế).

Quy trình hơi nhiều bước, mình mất hơn 2 tiếng để hoàn tất lắp ráp, nhưng chạy rất ngon. Nếu bạn cần một cái thì mình thật sự khuyên dùng thiết kế này.
